Электричество в доме. нужен ли стабилизатор напряжения?

Содержание / Contents

Меня эта информация заинтересовала, я вспомнил, что в кинопередвижке «Украина» тоже было безразрывное переключение напряжения – там, на время переключения между смежными контактами переключателя подключался проволочный резистор. Я стал искать в интернете, что-либо полезное по этому поводу. Ознакомиться с изобретением №2356082 я не смог.

Мне удалось найти статью «Типы стабилизаторов напряжения», где рассказывалось о возможности подключения диода к контактам реле в момент переключения. Идея заключается в том, чтобы в переменном напряжении произвести переключение во время положительного полупериода. При этом можно подключить диод параллельно контактам реле на время переключения.

На базе этой статьи были взяты самые обычные реле и измерены время отключения, время нахождения в разорванном состоянии и время включения. Во время измерений увидел на осциллографе дребезг контактов, который вызывал большое искрение и эрозию контактов, что резко уменьшает ресурс работы реле.

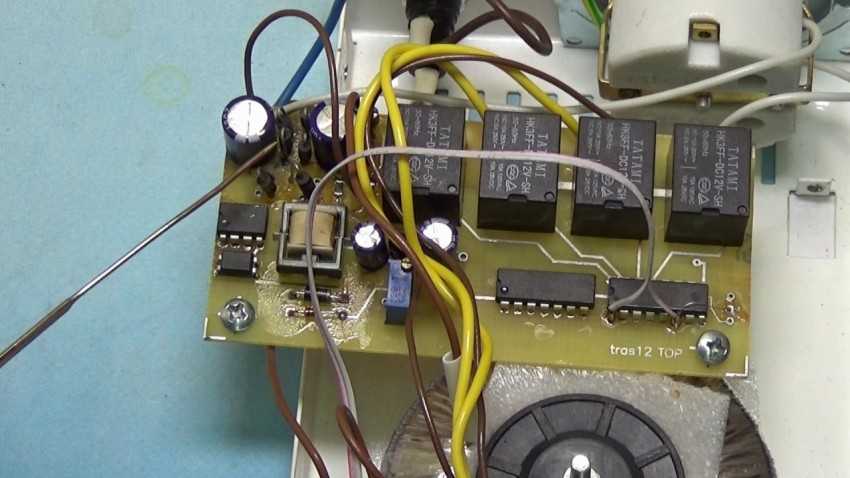

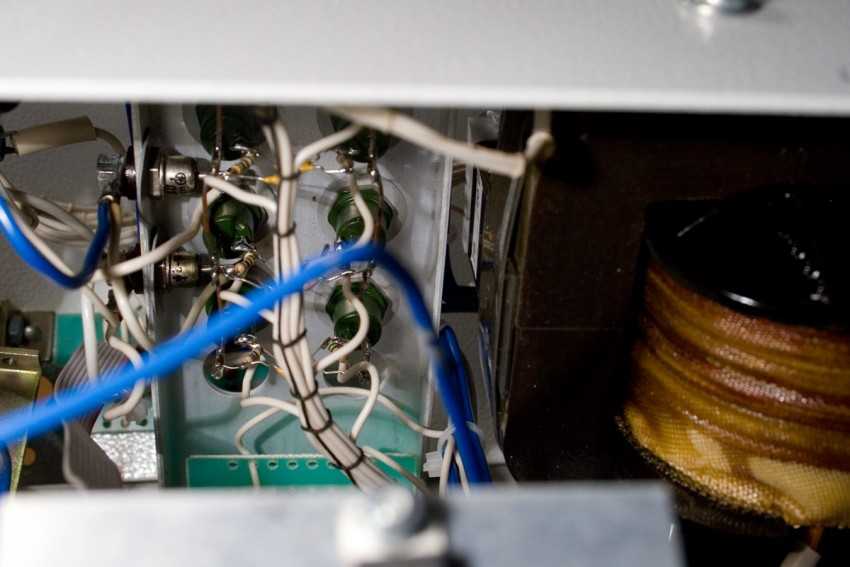

Для реализации и проверки этой идеи был собран релейный стабилизатор переменного тока мощностью 2 кВт, для питания квартиры. Вспомогательные реле подключают диод только на время переключения основного реле во время положительного полупериода. Оказалось, что реле имеют значительные времена задержки и дребезга, но, тем не менее операцию переключения удалось умесить в один полупериод.

Читать также: Как сделать адаптер к мотоблоку нева

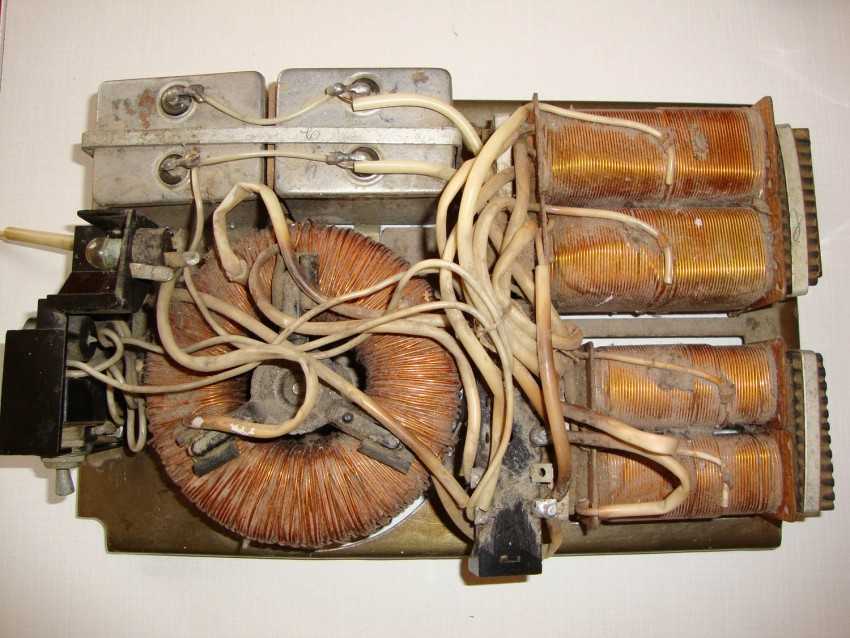

Изготовление силового трансформатора

Силовой питающий трансформатор T1, как было сказано выше, является одним из основных элементов стабилизатора напряжения, поэтому к его изготовлению следует отнестись ответственно. Но самостоятельное изготовление весьма проблематично.

Поэтому для большей простоты можно приобрести 2 готовых изделия марки ТПК-2-2. Выходное напряжение каждого преобразователя составляет 12 В, чтобы получить 24 В, трансформаторы следует соединить последовательно. Схема соединения приведена ниже (рисунок 3).

К сожалению, трансформатор Т2 нельзя приобрести, а только сделать самостоятельно. Для этого потребуется:

• тороидальный магнитопровод (в качестве которого можно использовать статор двигателя на 10 кВт);
• Провод ПЭВ-2 диаметром не менее 4.2 мм.

Выводы автотрансформатора, начиная от нижнего делаются от: 150, 164, 180, 196, 218 и 246 витка.

Схемы стабилизаторов и регуляторов тока

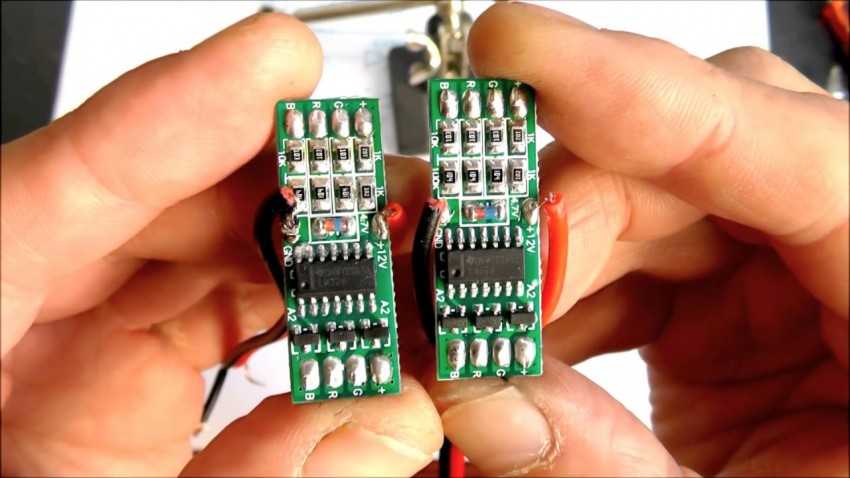

Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).

Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.

На КРЕНке

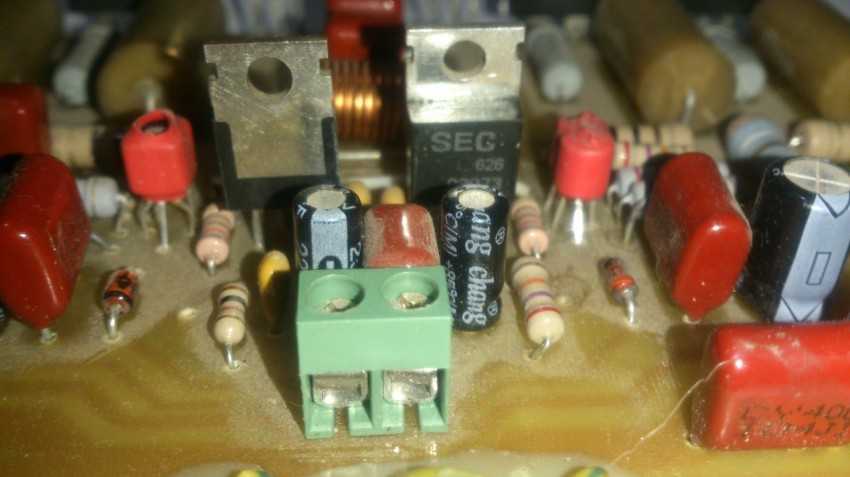

Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.

Крены для микросхем

Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.

Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).

Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.

На двух транзисторах

На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.

Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.

Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.

На операционном усилителе (на ОУ)

Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.

При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.

Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.

На микросхеме импульсного стабилизатора

Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.

Схема выпрямителя с импульсным выпрямителем

Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.

Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.

Характеристики стабилизаторов и критерии выбора

Основные характеристики стабилизаторов, независимо от их конструкции, полностью совпадают и отличаются только величинами.

Это следующие параметры:

• Мощность;
• Скорость выравнивания напряжения;
• Точность установки;
• Допустимый разброс напряжения на входе.

Мощность. Требуемая мощность стабилизирующего устройства выбирается в зависимости от  мощности всех потребителей, которые будут подключены к устройству. Самое главное при этом правильно подсчитать эту мощность учитывая активную и реактивную нагрузки. Элементы освещения, электрического отопления, электроплиты, духовки и чайники относятся к активной нагрузке. Если к нормализатору напряжения будут подключены только такие приборы, то для определения нужной мощности стабилизирующего устройства достаточно суммировать мощность всех потребителей и прибавить 20%.

К реактивной нагрузке относится вся техника, работающая с использованием электродвигателей. Это стиральные и посудомоечные машины, холодильники, электроинструмент и насосы систем водоснабжения и отопления. Для определения мощности таких устройств нужно их мощность в ваттах разделить на косинус фи (Cos ϕ). Чтобы не искать этот косинус в технической документации проще всего тепловую мощность разделить на коэффициент 0,7. Кроме того электродвигатели в момент пуска кратковременно потребляют дополнительную мощность, которая может превышать рабочую примерно в три раза.

Например, для определения мощности погружного насоса «Джилекс», который качает воду с глубины 9 метров, даёт 6 м3 воды в час и имеет мощность 400 Вт, потребуется стабилизатор:

(400/0,7*3) = 1714 Вт

Скорость срабатывания. Не менее важным параметром является скорость выравнивания напряжения. Самой низкой скоростью реакции обладает динамический или сервоприводный стабилизатор. От возникновения скачка напряжения до установки номинала может пройти до трёх секунд. Если бросок напряжения слишком большой, то за этот промежуток времени вся электронная техника успеет выйти из строя. Поэтому, несмотря на отличную точность установки, этот прибор нецелесообразно применять в условиях нестабильной сети с частыми и большими скачками напряжения.

Точность. Самая высокая точность установки напряжения на выходе обеспечивается у инверторного и динамического стабилизатора. Электронный и релейный стабилизаторы изменяют величину напряжения ступенями, поэтому точной величины 220 вольт у них получить невозможно. Напряжение на выходе всегда будет чуть больше или чуть меньше номинального,  но эта величина всегда находится в допуске, который регламентируется ГОСТ.

Входное напряжение. Стандарт бытовой сети 220 вольт допускает отклонение от номинала не более чем на 10%. Если напряжение укладывается в эти пределы, то никакой стабилизатор не нужен. На практике, напряжение сети в неблагополучных регионах может изменяться от 140 до 270В и даже больше. Поэтому при выборе стабилизатора следует обязательно учитывать минимальные и максимальные величины напряжения, так как разные модели стабилизаторов имеют свой допустимый разброс по входу, который указан в документации на устройство.

Прочие параметры. Среди дополнительных характеристик можно учесть шум, который присутствует при работе сервоприводного и релейного стабилизаторов и полностью отсутствует в электронных системах, а так же форму напряжения на выходе. Если подключаемая нагрузка требует для своей работы гладкой синусоиды, то именно этот параметр будет являться определяющим при выборе устройства.

Хорошо если однофазный стабилизатор напряжения, оборудован системой байпас (bypass) – обход. Это означает, что когда напряжение сети в норме, то потребитель получает его напрямую, минуя стабилизатор, который подключается в цепь при отклонении величины от номинала.

Стабилизаторы могут устанавливаться на полу или крепиться к стене. Варианты исполнения зависят от габаритов устройства. Если стабилизатор будет эксплуатироваться в неотапливаемом помещении, необходимо уточнить его температурные характеристики.

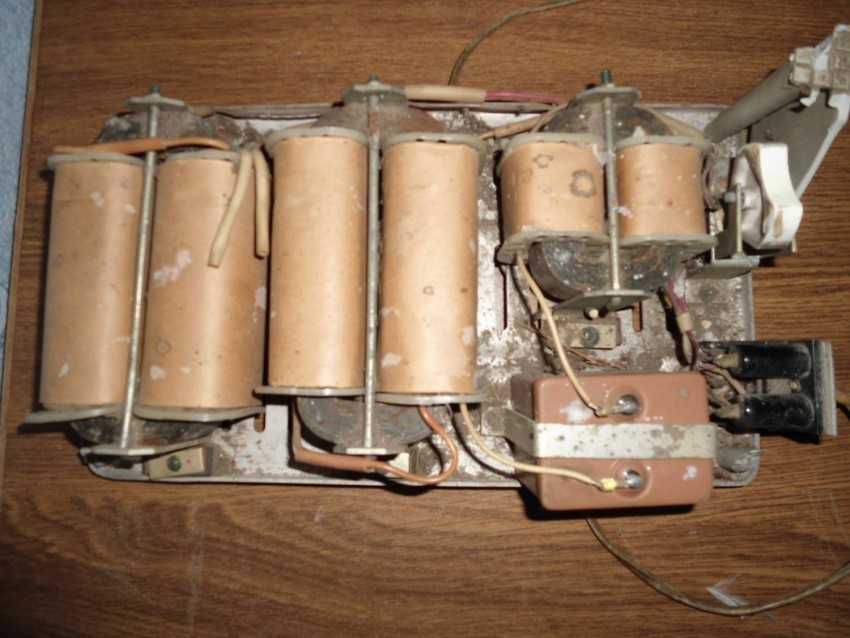

Виды стабилизаторов напряжения

Так как ток – это направленное движение частиц, для его регулировки используются:

• механический метод,
• импульсный метод.

Механический основан на законе Ома. Такой стабилизатор называется линейным. Он состоит из двух колен, соединенных между собой реостатом. Напряжение подается на одно колено, проходит по реостату и попадает на второе колено, с которого уже и раздается далее. Преимущества данного метода заключается в том, что он позволяет достаточно точно установить параметры выходного тока. В зависимости от предназначения, линейный стабилизатор модернизируют дополнительными запчастями. Стоит отметить, что прибор эффективно справляется со своей задачей только в том случае, если разница между входным и выходным током невелика. В противном случае стабилизатор будет иметь низкий КПД. Но даже этого достаточно, чтобы защитить бытовую технику и обезопасить себя от короткого замыкания в случае перенагрузки сети.

Импульсный стабилизатор напряжения основан на принципе амплитудной модуляции тока. Схема стабилизатора напряжения устроена таким образом, что в цепи есть выключатель, который автоматически разрывает цепь через равные промежутки времени. Это позволяет подавать ток частями и равномерно накапливать его в конденсаторе. После того, как он зарядится, уже выровненный ток подается на приборы. Недостаток этого метода в том, что он не позволяет задать определенную величину. Тем не менее, достаточно часто встречаются импульсные повышающе-понижающие стабилизаторы, которые оптимально подходят для бытового использования. Они выравнивают ток в пределах чуть ниже или чуть выше нормы. В обоих случаях все параметры тока не выходят за допустимую вилку.

Важно отметить и разделение приборов на:

• стабилизатор напряжения однофазный,
• стабилизатор напряжения трехфазный.

После перераспределения в трансформаторе, выходит трехфазная линия, она как правило идет до распределительного щитка на отдельно взятый дом. Далее от щитка в квартиру идут уже стандартные фаза и ноль. Таким образом большинство бытовых приборов рассчитано именно на однофазную сеть. Поэтому в типовых квартирах целесообразно использовать однофазный стабилизатор. К тому же, стоит он в 10 раз дешевле трехфазного, даже если собрать его своими руками.

Стабилизаторы напряжения для дачи могут быть и трехфазными. Особенно актуально это для мощных насосов, культиваторов и тяжелой строительной техники. В таком случае необходимо сделать стабилизатор, рассчитанный на трансформацию тока под конкретный прибор. На практике сделать это достаточно сложно. Поэтому проще взять его в аренду. Использование указанных выше приборов носит временный характер, поэтому смысла тратить время и деньги на трехфазный стабилизатор напряжения нет.

Работа электромеханического стабилизатора Suntek

Для изменения входного напряжения используется автотрансформатор, которым можно менять напряжение в необходимых пределах. При этом на выходе стабилизатора напряжение не выходит за рабочий диапазон.

В сельской местности для безопасного использования бытовой техники, требуется однофазный стабилизатор напряжения 220В, который при сильной просадки напряжения в сети поддерживает на выходе номинальное выходное напряжение в 220 вольт.

В электрической конструкции имеются три пороговых блока, построенные по принципу делителя напряжения, состоящие из и сопротивлений (R2-VD1-R1, VD5-R3-R6, R5-VD6-R6). Кроме того в схеме задействованы два транзисторных ключа VT1 и VT2 управляющие реле К1 и К2.

Диоды VD2 и VD3 вместе с фильтрующей емкостью С2 составляют источник питания для всего устройства. Конденсаторы С1 и С3 используются для гашения небольших просадок напряжения в сети переменного тока. Емкость С4 и резистор R4 являются искрогасительными компонентами. Для снижения выбросов напряжения самоиндукции, в обмотках реле в схему введены два полупроводниковых диода VD4 и VD7.

Если напряжение в сети снижается ниже уровня в 185 вольт, то контакты реле включены как на схеме. Напряжение на нагрузке будет суммой напряжений сети плюс вольтодобавки, получаемых с II и III обмоток трансформатора Т1.

Если напряжение лежит в интервале 185-205 вольт, то стабилитрон VD5 открыт. Ток течет через реле К1, VD5 и резисторы R3 и R6. Но этого тока не достаточно для срабатывания реле К1. Из-за падения напряжения на резисторе R6 открывается VT2. Этот транзистор запускает реле К2 которое своими контактами переключает обмотку II (вольтодобавка).

Если напряжение в сети в норме 205-225 вольт, то открыт стабилитрон VD3. Это приводит к открытию VT1, поэтому отключается второй пороговый блок и VT2 вместе с реле К2. Зато срабатывает К1 и своими контактами отключает обмотки II и III и поэтому на выходе напряжение соответствует входному.

При повышении уровня сетевого напряжения выше 225 но ниже 245 вольт открывается стабилитрон VD6 открывающий открытию оба . Оба реле срабатывают III обмотка Т1, подсоединена в противофазе с сетевым напряжением (т.е вычитается)). На выходе будет нормальное переменное напряжение лежащее в интервале 205-225 вольт.

ТОП-3 паяльников для плат

Чтобы упростить себя работу по спайке стабилизатора, желательно купить качественный паяльник

В магазинах имеются агрегаты хороших и проверенных производителей, на которые следует обратить внимание:

1. Ersa – немецкая компания. Товар очень хороший и надежный, но дорогой, а потому для дома не каждый может себе позволить.
2. Китайская фирма Quick. Качество на высоте, и цена приемлемая.
3. Luckey. Самый бюджетный вариант. Оставлять аппарат включенным без присмотра нельзя – возможно возгорание.

Паяльника на 10 Вт хватит, чтобы сделать простую микроплату. При покупке изучите ручку – она не должна быстро греться. Древесины – идеальный вариант. Пластик быстро станет горячим, эбонит тяжелый, а потому работать с мелкими деталями – трудно.

Жало желательно выбирать из меди – легко очищать от нагара после работы. Жала бывают разной формы и продаются наборами. Новичку это не пригодится, а вот опытным людям будет удобно использовать насадки разной конфигурации.

Стабилизаторы напряжения для авто

Что такое ЛАТР

Кроме силовых аппаратов, заменяющих обычные трансформаторы, в школах, институтах и лабораториях используются ЛАТРы – Лабораторные АвтоТРанформаторы. Эти устройства используются для плавного изменения напряжения на выходе аппарата. Самые распространенные конструкции представляют из себя катушку, намотанную на тороидальном магнитопроводе. С одной из сторон провод очищен от лака и по нему при помощи поворотного механизма двигается графитный ролик.

Питающее напряжение подаётся на концы катушки, а вторичное снимается с одного из концов и графитного ролика. Поэтому ЛАТР не может поднимать напряжение выше сетевого, в некоторых модификациях выше 250В.

Кроме катушечных, есть электронные ЛАТРы. Фактически, это не автотрансформатор, а регулятор напряжения. Есть разные виды таких устройств:

• Тиристорный регулятор. В этих аппаратах в качестве силового элемента установлены тиристор и диодный мост или симистор. Недостаток в отсутствии синусоидальной формы выходного напряжения. Самый известный прибор такого типа – диммер ламп освещения.
• Транзисторный регулятор. Дороже тиристорного, требует установки транзисторов на радиаторы. Обеспечивает синусоидальную форму выходного напряжения.
• ШИМ-контроллер.

Стабилизатор на LM317

Трёхвыводной регулируемый стабилизатор lm317 идеально подходит для конструирования несложных источников питания, которые применяются в самых разнообразных устройствах. Простейшая схема включения lm317 в качестве стабилизатора тока имеет высокую надежность и небольшую обвязку. Типовая схема токового драйвера на lm317 для автомобиля представлена на рисунке ниже и содержит всего два электронных компонента: микросхему и резистор.

Помимо данной схемы, существует множество других, более сложных схемотехнических решений для построения драйверов с применением множества электронных компонентов. Детальное описание, принцип действия, расчеты и выбор элементов двух самых популярных схем на lm317 можно найти в данной статье.

Главные достоинства линейных стабилизаторов, построенных на базе lm317, простота сборки и дешевизна используемых в обвязке компонентов. Розничная цена самого ИС составляет не более 1$, а готовая схема драйвера не нуждается в наладке. Достаточно замерить мультиметром выходной ток, чтобы убедиться в его соответствии с расчётными данными.

К недостаткам ИМ lm317 можно отнести сильный нагрев корпуса при выходной мощности более 1 Вт и, как следствие, необходимость в отводе тепла. Для этого в корпусе типа ТО-220 предусмотрено отверстие под болтовое соединение с радиатором. Также недостатком приведенной схемы можно считать максимальный выходной ток , не более 1,5 А, что устанавливает ограничение на количество светодиодов в нагрузке. Однако этого можно избежать путём параллельного включения нескольких стабилизаторов тока или использовать вместо lm317 микросхему lm338 или lm350, которые рассчитаны на более высокие токи нагрузки.

Вопрос-ответ

Самые популярные вопросы, которые присылают пользователи.

Для чего нужен стабилизатор напряжения?

При периодическом повышении напряжения на 10%

и более любая техника и оборудование уменьшают свой жизненный цикл. Иными словами повышенное напряжение изнашивает схемы очень быстро и техника ломается на несколько лет раньше срока износа. Другая ситуация —напряжение пониженное , в этом случае техника может перестать запускаться. Например, выключится и не запустится холодильник, насос, перестанет работать котел отопления и т.д. И в том и другом случае применение стабилизатора электрического напряжения защитит работу оборудования.

Почему щелкает стабилизатор?

Щелчки это нормальная работа релейного механизма стабилизации, при переключении ступеней. Такие стабилизаторы обычно не устанавливают в спальне или небольшом доме. Для бесшумной работы следует выбирать тиристорные модели, например такие, симисторные (пример в обзоре) или инверторные (обзор модели), у них уровень шума при работе равен 0 дБ

Так же часто приходит вопрос: «почему пищит стабилизатор?»

. Подобный звук может издавать ползунок в электромеханических моделях, который быстро перемещается по обмотке.

Почему отключается стабилизатор?

Если вы обнаружили, что не работает стабилизатор напряжения

, скорее всего сработала встроенная защита. Возможные варианты: напряжение ушло за допустимые пределы, ниже нижней или выше верхней границы. После возврата к нормативным значениям, стабилизатор включится самостоятельно. Другой случай: сработала термозащита из-за повышения температуры в помещении, т.е. аппарат перегрелся. Так же после остывания самоактивируется и продолжит работу.

Почему греется?

Возможно, ваш прибор работает уже длительное время с максимальной стабилизацией, в этом нет ничего страшного, если есть активное охлаждение внутри корпуса.

Что такое Байпас?

Байпас

— это режим работы, когда стабилизатор напряжения пропускает ток без изменения. Т.е. ток идет через него, но без улучшения параметров.

Почему стабилизатор повышает напряжение?

У любого типа стабилизаторов есть погрешность, она работает, как вниз, так и вверх. Т.е. если погрешность составляет 5%

, то напряжение231 Вольт будет нормой для данной модели.

Зачем нужен стабилизатор напряжения для газового котла?

Котлы очень прихотливы в качестве электропитания. Искаженная синусоида тока, отключение котла при падении напряжения, перегорание управляющей платы, все это блокирует работу отопительной техники. Иногда вплоть до ремонта.

Как уменьшить падение напряжения и снизить потери в кабеле

Можно снизить количество потерь, уменьшив сопротивление на всем участке электросети. Экономию дает способ повторного заземления нуля на каждой опоре линии электропередач.

Стоимость электроснабжения линией большой протяженности, выбранной по допустимому падению напряжения, больше выбора, выполненного по нагреву кабеля. Все же есть возможность снизить эти расходы.

• Усилить начальный потенциал питающего кабеля, подключив его к отдельному трансформатору.
• Добиться постоянных величин напряжения в сети можно с помощью установки стабилизатора возле нагрузки.
• Подключение потребителей с низкими нагрузками 12–36 В выполняют через трансформатор или блок питания.

• Снизить расходы увеличением сечения питающего кабеля. Но этот метод потребует больших финансовых вложений.
• При разработке линий энергоснабжения следует выбирать максимально короткий путь, так как прямая линия всегда короче ломаной.
• При снижении температуры сопротивление металлов уменьшается. Вентилируемые кабельные лотки и другие конструкции снижают потери в линии.
• Уменьшение нагрузки возможно, если есть много источников питания и потребителей.

Экономию дает должное содержание и профилактика электросетей – проверка плотности и прочности контактов, использование надежных клеммников.

Ошибки подключения

1

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы

Обращайте на это внимание, прежде чем нести его обратно в магазин

Источники – https://cable.ru, Кабель.РФ

Последовательность изготовления стабилизатора напряжения своими руками

Прежде чем приступать к самостоятельному изготовлению стабилизирующего устройства, необходимо приобрести некоторые инструменты. Перечень их следующий:

• Паяльник. Так как работа будет проходить с чувствительными электронными элементами, то мощность паяльника должна быть в пределах 40 Вт. Диоды, транзисторы и прочие радиоэлектронные элементы достаточно чувствительны к высоким температурам, и воздействие паяльника мощностью в 80 или 100 Вт может их повредить.
• Пинцет. Чтобы элемент надёжно припаять к другому элементы, их следует предварительно нагреть. А удерживать горячий провод голыми руками не очень удобно и комфортно.
• Монтажный или канцелярский нож. Идеально подходит для снятия изоляции с проводов. Покупать для этого дорогостоящие специализированные клещи нет никакого смысла.
• Канифоль и олово. Расходные материалы для пайки. Для начинающих радиотехников можно приобрести дополнительно паяльную кислоту.

Необходимые инструменты собраны, и можно приступать к монтажу схемы.

Вы здесь

Главная › Инженеру-конструктору › 3. Электрооборудование, электроустановки › 3. Раздел 3.

Для получения более постоянного напряжения на нагрузке при изменении потребляемого тока к выходу выпрямителя подключают стабилизатор, который может быть выполнен по схеме, приведенной на рис. 1. В таком устройстве работают стабилитрон V5

и регулирующий транзисторV6 . Расчет позволит выбрать все элементы стабилизатора, исходя из заданного выходного напряженияUн и максимального тока нагрузкиIн . Однако оба эти параметра не должны превышать параметры уже рассчитанного выпрямителя. А если это условие нарушается, тогда сначала рассчитывают стабилизатор, а затем – выпрямитель и трансформатор питания. Расчет стабилизатора ведут в следующем порядке.

(Uвып)

при заданном выходном(Uн) :

Uвып = Uн + 3

,

Здесь цифра 3, характеризующая минимальное напряжение между коллектором и эмиттером транзистора, взята в расчете на использование как кремниевых, так и германиевых транзисторов. Если стабилизатор будет подключаться к готовому или уже рассчитанному выпрямителю, в дальнейших расчетах необходимо использовать реальное значение выпрямленного напряжения Uвып

2. Рассчитывают максимально рассеиваемую транзистором мощность:

Рmах = 1,3 (Uвып – Uн) Iн

,

3. Выбирают регулирующий транзистор. Его предельно допустимая рассеиваемая мощность должна быть больше значения Рmax

, предельно допустимое напряжение между эмиттером и коллектором – большеUвып , а максимально допустимый ток коллектора – большеIн .

4. Определяют максимальный ток базы регулирующего транзистора:

Iб.макс = Iн / h21Э min

,

где: h21Эmin – минимальный коэффициент передачи тока выбранного (по справочнику) транзистора.

5. Подбирают подходящий стабилитрон. Его напряжение стабилизации должно быть равно выходному напряжению стабилизатора, а значение максимального тока стабилизации превышать максимальный ток базы Iб max

6. Подсчитывают сопротивление резистора R1

R1 = (Uвып – Uст) / (Iб max + Iст min)

,

Здесь R1 – сопротивление резистора R1, Ом; Uст – напряжение стабилизации стабилитрона, В; Iб.max – вычисленное значение максимального тока базы транзистора, мА; Iст.min – минимальный ток стабилизации для данного стабилитрона, указанный в справочнике (обычно 3…5 мА).

7. Определяют мощность рассеяния резистора R1

PR1 = (Uвып – Uст)2 / R1

,

Может случиться, что маломощный стабилитрон не подойдет по максимальному току стабилизации и придется выбирать стабилитрон значительно большей мощности – такое случается при больших токах потребления и использовании транзистора с малым коэффициентом h21Э

. В таком случае целесообразно ввести в стабилизатор дополнительный транзисторV7 малой мощности (рис. 2), который позволит снизить максимальный ток нагрузки для стабилитрона (а значит, и ток стабилизации) примерно вh21Э раз и применить, соответственно, маломощный стабилитрон.

В приведенных здесь расчетах отсутствует поправка на изменение сетевого напряжения, а также опущены некоторые другие уточнения, усложняющие расчеты. Проще испытать собранный стабилизатор в действии, изменяя его входное напряжение (или сетевое) на ± 10 % и точнее подобрать резистор R1 по наибольшей стабильности выходного напряжения при максимальном токе нагрузки.

Поэтапность изготовления

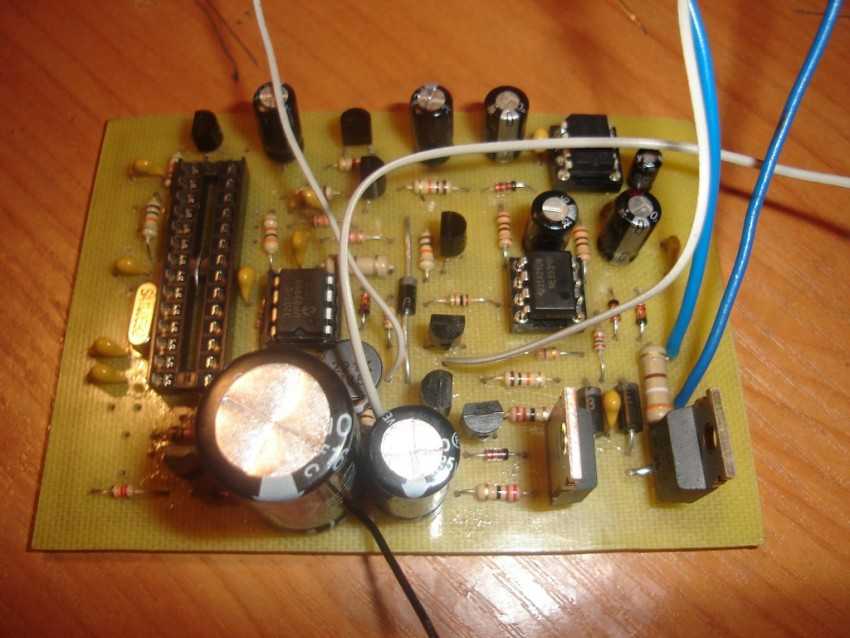

Согласно подробной инструкции, как смонтировать стабилизатор, прежде всего, следует подготовить требуемого размера плату печатную. Создаётся она из стеклотекстолита специального фольгированного. Микросхема расположения элементов может быть в напечатанном формате, либо перенесённой на плату посредством утюга.

Затем схемой создания простого стабилизатора предусмотрена непосредственно сборка прибора. Для данного элемента понадобится магнитопровод, несколько кабелей. Один провод диаметром в 0,064 мм применяется для изготовления обмотки. Количество требуемых витков достигает 8669.

Остальные два провода используют для создания оставшихся обмоток, характеризующиеся в сравнении с первым вариантом диаметром в 0,185 мм. Число обустраиваемых витков для данных обмоток равно не менее 522.

При необходимости упростить поставленную задачу предпочтительно воспользоваться последовательно соединяющимися трансформаторами марки ТПК-2-2 12В.

К тому же пошаговым собственноручным изготовлением стабилизатора во втором приборе следует произвести 7 отводов. При этом для нескольких трёх применяется провод 3 мм в диаметре, для других используются шины 18 мм2 сечением. Это даст возможность исключить нежелательное нагревание устройства во время рабочего процесса.

Остальные элементы следует покупать в специализированной торговой точке. Как только всё нужное закуплено, следует собрать прибор.

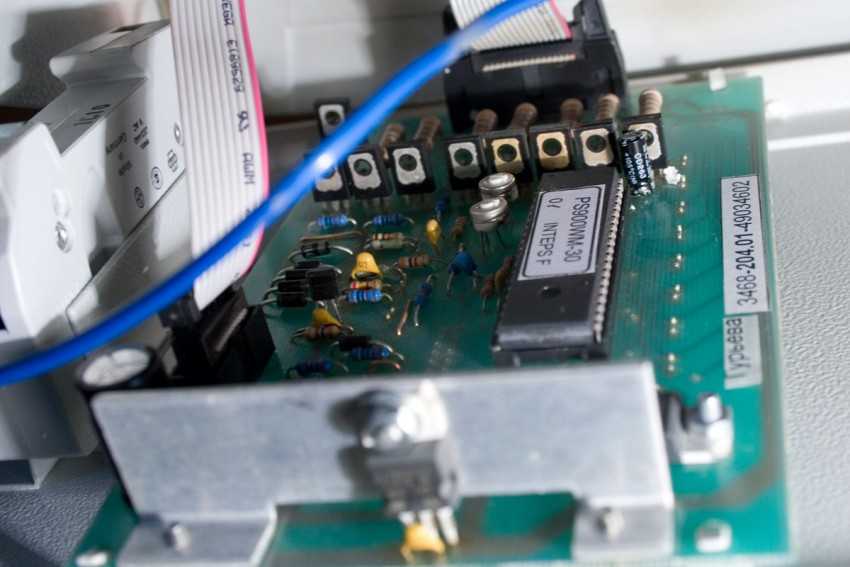

Работы следует начинать с установки необходимой микросхемы, которая выступает в качестве контроллёра на обустраиваемый теплоотвод, производимый из платины. Помимо этого на него устанавливаются симисторы. Затем на плату монтируются светодиоды мигающие.

Если создание приборов симисторного для вас является сложной задачей, то рекомендуется остановиться на линейном варианте, характеризующемся подобными свойствами.
