Монтаж интернет-розеток: legrand, schneider, werkel, viko, lezard

Стандартные схемы обжима

Распиновка витой пары и установка коннекторов попадает под регламент международного стандарта EIA/TIA-568, описывающего порядок и правила коммутации внутриквартирных сетей. Выбор схемы обжимки зависит от назначения кабеля и характеристик сети – например, от пропускной способности.

Благодаря прозрачному корпусу коннектора видно, что жилы располагаются в определенном порядке, а не наугад. Если перепутать пару проводников, коммутация будет нарушена

Оба вида кабелей – из 4 или 8 жил – могут обжиматься прямым или перекрестным способом, а также с применением типа А или В.

Вариант #1 – прямой 8-проводниковый кабель

Прямой способ обжимки используется, когда нужно соединить два устройства:

с одной стороны – ПК, принтер, копировальный аппарат, телевизор;
с другой стороны – роутер, свитч.

Особенностью способа считается одинаковая обжимка обоих концов провода, по этой же причине способ и называется прямым.

Выделяют два взаимозаменяемых типа – А и В. Для России характерно использование типа В.

Схема распиновки 8-проводникового кабеля для прямого соединения компьютера с коммутирующим устройством (HAB, SWITCH). На первой позиции – оранжево-белая жила

В США и Европе, напротив, более привычной считается обжим по типу А.

Тип А отличается от типа В расположением проводников, находящихся на 1,2,3 и 6 позициях, то есть бело-зеленый/зеленый меняются местами с бело-оранжевым/оранжевым

Можно производить обжим обоими способами, качество передачи данных от этого не пострадает. Главное – соблюдать очередность жил.

Вариант #2 – 8-проводниковый кроссовер

Перекрестный обжим используется реже прямого. Он необходим, если нужно соединить два стационарных компьютера, два ноутбука или два коммутирующих устройства – хаба.

Кроссовер применяется все реже, так как современное оборудование умеет в автоматическом режиме определять тип кабеля и при необходимости менять подачу сигнала. Новая технология называется авто-MDIX. Однако часть домашних устройств исправно работает годами, менять их нет смысла, поэтому и перекрестный обжим также может пригодиться.

При перекрестной обжимке сохраняется возможность использования типов А и В.

Схема кроссовера, предназначенная для оборудования высокоскоростных сетей (до 10 gbit/s), выполненная по типу В. Задействованы все 8 проводников, сигнал проходит по обоим направлениям

Чтобы задействовать тип А, необходимо поменять все те же 4 позиции: 1, 2, 3 и 6 – бело-зеленый/зеленый проводники с бело-оранжевыми/оранжевыми.

Для сети с меньшей скоростью передачи данных 10-100 mbit/s – другие правила:

Схема типа В. Две пары скруток – бело-голубая/голубая и бело-коричневая/коричневая – соединяются напрямую, без перекрещивания

Схема стандарта А полностью повторяет В, но в зеркальном отражении.

Вариант #3 – прямой 4-проводниковый кабель

Если для высокоскоростной передачи информации (например, Ethernet 100BASE-TX или 1000BASE-T) необходим 8-проводниковый кабель, то для «медленных» сетей (10-100BASE-T) достаточно 4-проводникового.

Схема обжима сетевого шнура на 4 жилы. По привычке используются две пары проводников – бело-оранжевый/оранжевый и бело-зеленый/зеленый, но иногда применяют и две другие пары

Если кабель вышел из строя вследствие замыкания или обрыва, можно вместо использованных проводников задействовать свободные. Для этого отрезают коннекторы и производят обжим двух пар других жил.

Вариант #4 – 4-проводниковый кроссовер

При перекрестном обжиме используют также 2 пары, причем можно выбрать скрутки любого цвета. По традиции часто выбирают зеленые и оранжевые проводники.

Схема обжима кроссовером 4-проводникового кабеля используется крайне редко, в основном – в домашних сетях, если нужно соединить между собой два старых компьютера. Выбор цвета жил на качество передачи данных не влияет.

Материалы и инструменты для работы

Чтобы изготовить своими руками полноценный и функционирующий патч-корд, потребуется отрезок сетевого кабеля, который еще называют витой парой, и коннекторы, в некоторых случаях – 1 коннектор.

Голыми руками коммутационный шнур не соорудить, для этого нужны специальные обжимные пресс-клещи (кримпер) и стриппер – приспособление для удаления изоляции. Рассмотрим, какими они бывают.

Интернет-кабель типа витая пара

Название «витая пара» полностью соответствует действительности. Если со шнура снять изоляционный полимер, под ним обнаружите 2 или 4 пары скрученных спиралью проводов, отличающихся по цвету.

Но не следует думать, что это единственный вид сетевого кабеля.

На самом деле активно используют три варианта, каждый из которых отличается степенью защиты:

UTP – простое изделие в полимерной оболочке без экранирования, подходящее для конструирования домашних сетей и подключения приборов к роутерам и коммутаторам;
FTP – кабель, оболочка которого усилена фольгированием; экранирование защищает от внешних помех и помогает, если рядом проходит силовая линия;
STP – кабель с двумя степенями защиты, кроме общей фольгированной оболочки у каждого провода есть вторая, индивидуальная.

Первый вариант самый дешевый и наиболее распространенный. Второй есть смысл покупать, если интернет-провода уложены в одной штробе, кабель-канале или плинтусе с силовыми коммуникациями.

Третий, самый дорогой и защищенный, в частном порядке не используют. Его применяют на производственных предприятиях, в крупных узлах связи и других «серьезных» организациях.

Все вышеназванные варианты могут быть 1-жильными и многожильными. Первые не отличаются хорошей гибкостью, но стабильно держат сигнал, их чаще применяют для подключения электроустановок – интернет-розеток.

Вторые, более эластичные, используют для переключаемых шнуров, хотя обжимать их и сложнее.

И еще одно качество, характеризующее пропускную способность проводов – категория. Она обычно указывается на изоляционном слое.

Таким образом, если вы планируете провести интернет-коммуникации отдельно от силовой линии, подойдет самый недорогой, но динамичный вариант – UTP сat 5е.

Коннектор и его устройство

Ethernet-вилка, которую вставляют в гнезда ПК, телевизоров, роутеров, коммуникаторов, розеток и других устройств, и есть коннектор. Он имеет два широко используемых наименования – RJ-45 и 8P8C. Устройство коннектора для интернета кажется простым, если знать, для чего необходимы его элементы.

Краткое описание процесса обжима: разобранные в определенном порядке жилы заводят во входное отверстие и распределяют по каналам, затем коннектор вставляют в специальное гнездо пресс-клещей и зажимают.

Происходит следующее: зажимная планка опускается на внешнюю изоляцию и прочно фиксирует кабель. Ножевые выступы контактов разрезают изоляцию жил, чем обеспечивают электрическое соединение контактов с проводниками.

Одновременно наружные части контактов утапливаются в корпус – в результате получается вилка для коммутации с портами сетевых устройств.

Кроме простых RJ-45 коннекторов можно встретить изделия с тонкой вставкой, направляющей жилы в нужные каналы. Для экранированных коммуникаций предназначены такие же экранированные вилки – их можно узнать по металлической отделке.

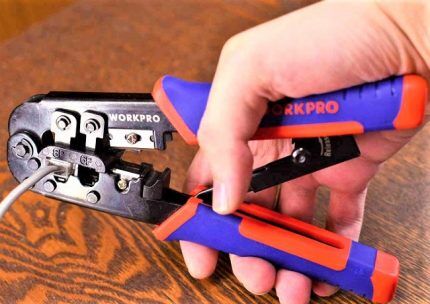

Инструмент для обжимки витой пары

Если вы хотите основательно подготовиться к процедуре обжима и вооружиться всем необходимым инструментом, то приобретите:

кримпер (клещи);
стриппер (кусачки);
тестер;
кроссировочное устройство.

Стриппер отличается от обычного строительного ножа тем, что аккуратно снимает защитную оболочку с проводов, разрезая только полимерную изоляцию и не повреждая провода. Подробно о технологии зачистки проводов читайте в этом материале.

Кабельный тестер необходим для проверки правильности подключения коннекторов и исправности линии.

О наличии проблем сообщает красное свечение светодиодов, если с соединением проводников все нормально – зеленое.

Кроссировочный инструмент не участвует в изготовлении патч-корда, он необходим, когда нужно подключить сетевой кабель в патч-панель, плинт, розетку или кросс. Обычно им пользуются специалисты при работе с распределительным электрощитом. По сути, его наличие необязательно.

Как подключить 4-х жильный телефонный кабель

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6.

С одной стороны две жилы заводите на контакты 1-2:

бело-оранжевый контакт = бело-оранжевая жила

оранжевый = оранжевая жила

а с другой, на контакты 3-6:

бело-зеленый контакт = бело-синяя жила на кабеле

В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Как отремонтировать или поменять штекер на сетевом кабеле

Случается и то, что приходится заменять штекер на кабеле и чинить его. Воспользоваться можно отверткой. Сразу стоит сказать, что при некачественном обжиме будут регулярно происходить сбои и потеря сигнала, разрыв соединения. Сделать монтаж можно следующим образом:

Снять изоляцию кабеля и раскрутить все жилы, находящиеся внутри него;
Отмерить расстояние по всему корпусу штекера так, чтобы проводки доходили до контактов, а внешний слой изоляции кончался в самом коннекторе для большей надежности;
Установить кабель и зафиксировать все жилки по каналам контактов;
Зажать фиксацию и «утопить» контакты штекера в жилки.
Проверить кабель на работоспособность.

Как проверить на исправность интернет кабельЕсли кабель вдруг перестал работать, то нужно разобраться с причинами этой неисправности. Вариантов тут не много:

Жилки кабеля не касаются контактов в штекере;
Штекер плохо контактирует со слотом сетевой платы;
Произошел внутренний разрыв кабеля.

Вторую причину рассматривать долго и не нужно, так как она не связана с неисправностью кабеля. Гораздо больший интерес представляют первый и третий случаи. Самая главная проверка — мультиметром или тестером, то есть прозвон. Также прозвонить можно и каждый отдельный проводок. Делается это следующим образом. Один щуп прибора устанавливается на одну часть кабеля, а другой на — на вторую. Поочередно происходит подача напряжения на каждую жилку. Неисправность, если она заключалась в разрыве, тот час же будет найдена. Если с кабелем все нормально, то, скорее всего, отошли контакты в самом штекере. Собрать его заново или купить новый и выполнить зажим можно любым из способов, описанным выше.

Тепеь понятно, как правильно соединить интернет кабель, как его зафиксировать в штекере коннектора. Сделать это достаточно просто, используя при этом даже не специальные приборы, а простые плоскогубцы или отвертку. Чинить проблемные провода лучше с использованием мультиметра.

При использовании материалов в любой форме прямая ссылка на сайт обязательна

Источники

https://lanportal.ru/lan/kak-obzhat-setevoj-kabel.html
https://rusenergetics.ru/provoda-i-kabeli/kak-obzhat-internet
https://ros-it.biz/obslujivanie-kompyuterov-v-ofise/lokalnye-seti-v-ofise/instrukciya-po-raspinovke-i-objimu-8p8c-chasto-nazyvayut-rj45
https://sovet-ingenera.com/elektrika/wires/kak-obzhat-internet-kabel.html
https://domamaster.net/obzhim-vitoj-pary-sxema/
https://lanportal.ru/lan/poryadok-obzhima-vitoj-pary.html
https://ichip.ru/sovety/ekspluataciya/kak-obzhat-internet-kabel-v-domashnih-usloviyah-679872
https://WiFiGid.ru/poleznoe-i-interesnoe/kak-obzhat-vituyu-paru-na-8-zhil
https://help-wifi.com/poleznoe-i-interesnoe/kak-obzhat-setevoj-kabel-bez-instrumenta-otvertkoj/

Янв 25, 2021

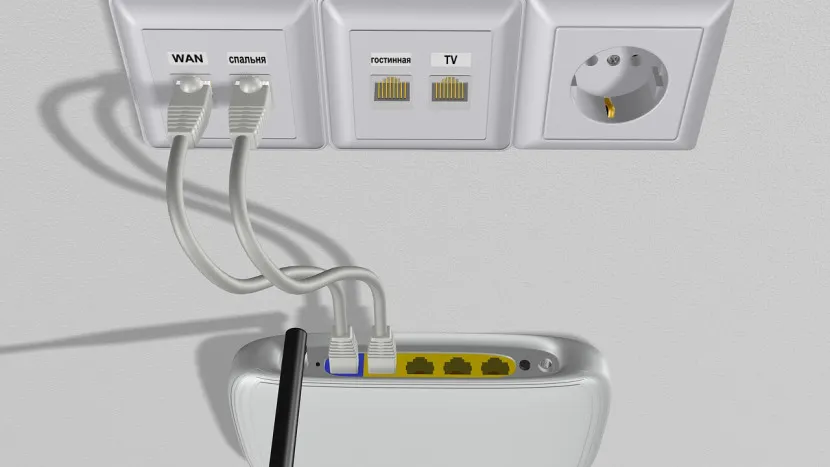

Что такое интернет-розетка

Основное отличие интернет-розетки от обычной электрической заключается в том, что у неё имеется свой, уникальный разъём, к которому подходит специальный тип проводки, называемый витой парой. Он уникален тем, что содержит 8 отдельных медных проводов, свитых между собой в 4 пары. Благодаря такой системе подключения существующие электромагнитные помехи нивелируются, что обеспечивает в итоге высокую скорость передачи данных (до 1000 Мбит/сек).

Ответный разъём называется RJ-45/8p8c. Он насаживается на кабель при помощи специального инструмента, причём провода разъёма должны располагаться в строго определённом порядке.

Интернет-розетка – что это такое, классификация

Для того чтобы подключить компьютер, ноутбук или иной гаджет к классическому интернету, применяется интернет-кабель. Как и обычный питающий провод в помещении он подключается к специальной розетке. Отличается разъем от обычного электрического типом и назначением проводника.

В рассматриваемом случае используется 8-жильный 4-х-парный кабель, называемый также витой парой. При качественном соединении это позволяет добиться скорости Интернет-соединения до 10 Гбит/сек.

Классифицируются интернет-розетки по 3-м признакам:

Число разъемов.

В зависимости от количества входов подразделяются на следующие виды:

Одинарные.
Двойные.
Терминальные (от 4 до 8 разъемов).
Совмещенные.

В последнем случае через розетку можно подключить как интернет (витая пара), так и другое компьютерное окружение – USB-порты, HDMI-кабель, аудио и проч.

Скорость соединения.

По пропускной способности они подразделяются на 3 категории:

UTP 3 – с ограничением до 100 Мбит/с.
UTP 5e – не более 1000 Мбит/с.
UTP 6 – возможность передачи до 10 Гбит/с.

При выборе розетки нужно учесть скорость домашнего интернетаИсточник cable.ru

Формат UTP 6 существенно превосходит предыдущие варианты, но при этом эффективность проявляется на расстоянии всего лишь до 50 м.

Способ монтажа.

По данному признаку устройства подразделяются на наружные и внутренние. Первые монтируются путем накладки и крепления на поверхность, вторые – в подготовленную полость в стене.

Распространенные ошибки при монтаже компьютерных разъемов

Наиболее часто встречаемые ошибки при установке розеток и коннекторов, связаны с невнимательным отношением к распределению проводов по цвету.

Ошибка 1. Компьютерная розетка установлена самостоятельно по варианту «В», а соединительный шнур приобретен вместе с гаджетом или отдельно, но уже в собранном виде. Пользователь без проверки начинает производить подключение. Ошибка заключается в том, что провод может быть смонтирован по схеме «А», в этом случае никакого соединения не будет. Перед применением нужно убедиться, что кроссировка коннектора произведена соответствующим образом.

Ошибка 2. Пользователь для обеспечения хорошего контакта пытается ножом зачистить проводки витой пары. Ошибка состоит в том, что это напрасная трата времени и сил. Передача сигнала от подобных процедур лучше не станет. Правильный обжим обеспечит быструю коммутацию и надежный контакт

Ошибка 3. Оставление слишком длинного свободного конца провода при проведении монтажа розетки. Ошибка выявится только после подсоединения провода, во время крепления устройства к стене или внутрь стены. Если длина кабеля не позволит поместить его в подрозетник, то всю процедуру подключения придется повторить снова, после его укорачивания. Поэтому не стоит оставлять большой кусок шнура — достаточно 15-20 см.

Ошибка 4. Использование некачественного изделия сомнительного производителя. Установка интернет розетки относится к тем вопросам, которые возникают довольно редко. Именно по этой причине не стоит экономить и ставить под угрозу пользование ресурсами глобальной сети. Лучше приобрести качественное устройство известного производителя. Тоже относится и к кабелям.

В заключение хотелось бы отметить, что интернет – выдающееся достижение современной цивилизации. Отношение к возможности доступа к этому ресурсу должно быть ответственным. Правильно выполненные работы по монтажу компьютерной розетки и шнура с коннекторами обеспечат качественную и надежную связь с всемирной информационной системой.

Как подключить проходной диммер с проходным выключателем (схема)
Подключение ТВ кабеля к розетке
Как подключить трехклавишный выключатель с розеткой и без нее
10 идей как замаскировать розетку на кухне и за телевизором
Схема подключения трехфазной розетки в 4 контакта

Подключение

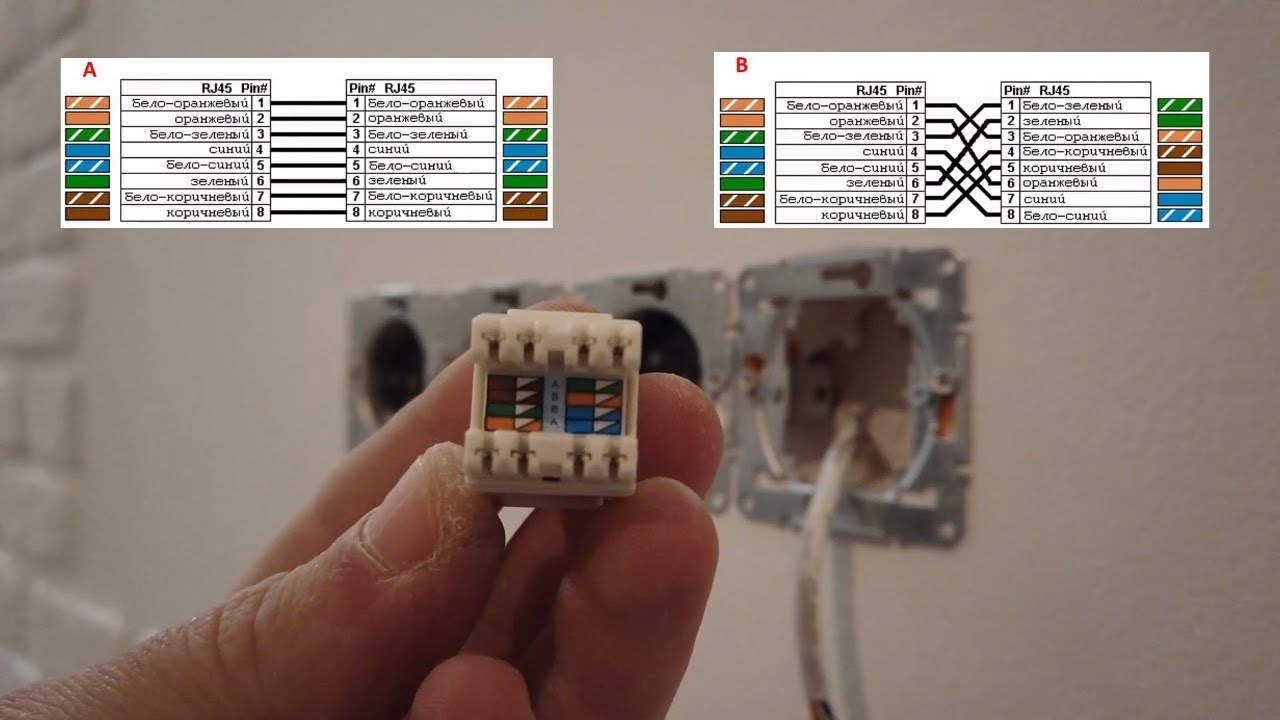

Схемы подключения проводов витой пары

После отсоединения клеммника от розетки можно начинать подключение проводов.

Работы выполняют в следующем порядке:

Пропустить интернет-провод через тыльную сторону клеммника. Прочистить пару витых проводов ножом и оголить жилы

При зачистке проводов важно не перестараться и не повредить жилы. Зачищенные жилы расправить. Подключить жилы

Чтобы сетевая розетка была подключена правильно, нужно разобраться с цветами проводов

Подключить жилы. Чтобы сетевая розетка была подключена правильно, нужно разобраться с цветами проводов

Каждая пара проводов имеет свое сочетание цветов (белый-синий-синий, белый-оранжевый-оранжевый и т. д.). Цветовая маркировка позволяет использовать по 4 пары проводов. Схема должна повторять пути проводящих каналов к розетке. Рекомендуется заранее посоветоваться с продавцом устройства относительно желательной схемы.

Чтобы сетевая розетка была подключена правильно, нужно разобраться с цветами проводов. Каждая пара проводов имеет свое сочетание цветов (белый-синий-синий, белый-оранжевый-оранжевый и т. д.). Цветовая маркировка позволяет использовать по 4 пары проводов. Схема должна повторять пути проводящих каналов к розетке. Рекомендуется заранее посоветоваться с продавцом устройства относительно желательной схемы.

Особенности распиновки RJ-45

Применяется две разновидности распиновки — прямая и перекрестная. Прямая распиновка используется, когда розетка RJ-45 объединяет конечных потребителей (компьютер, телевизор, коммутатор) с роутерером. Перекрестная распиновка необходима для соединения устройств с аналогичной функциональностью (PC-PC, router/router и т. п.) между собой.

В прямой схеме цвета совпадают с другими цветами в следующем порядке: бело-оранжевый, оранжевый, бело-зеленый, бело-синий, зеленый, бело-коричневый, коричневый. Перекрестная схема отличается только тем, что между зеленым и оранжевым происходит обмен местами.

Порядок выполнения работ:

Отрезаем излишки кабеля, оставив 100 – 150 миллиметров. Этого запаса хватит на случай, если в будущем понадобятся изменения в проводке.
Освобождаем 4 пары проводов от оплетки и экранирующей фольги.
Распрямляем провода и укладываем их в ниши в соответствии со схемой распиновки.
Закрепляем провод в зажиме клеммника.
Завинчиваем болты с помощью отвертки. В то же время прижимаем другие провода, чтобы они не сдвинулись со своих посадочных мест.
Утапливаем отверткой прижимные коннекторы на клеммнике. Фиксируем каждую жилу в группе клемм. Провода должны находиться примерно на одном расстоянии от основания клеммника.

Проверка сигналов

Необходимо проверить наличие сигналов, идущих через кабельные жилы, их правильность. Проверка выполняется при помощи стандартного тестера.

Необходим патч-корд (провод, с обеих сторон которого есть коннекторы RJ-45) и вторая розетка (тестовая). Патч-корд можно приобрести в магазине или изготовить его своими руками (прямая схема распиновки). Длина обычного патч-корда составляет от 30 сантиметров до 5 метров.

Второй конец проложенного провода направляем в тестовую розетку. Настраиваем тестер на звуковые сигналы и сравниваем каналы разъемов патч-корда и розетки для компьютера. Звуковой сигнал указывает о наличии соединения.

Не все тестовые устройства оснащены режимом звукового сигнала. Если такой функции нет, проверить сигналы можно, переведя прибор в режим сопротивления. В этом случае данные отображаются на панели тестера.

Проверить сигналы можно и специализированным кабельным тестером. В этом случае понадобится еще один патч-корд, функционирующий по прямой схеме. Для проверки вставляем по одному концу каждого патч-корда в розетки (только что установленную и тестовую). Оставшиеся два конца направляем в кабельный тестер. О присутствии или отсутствии сигнала можно судить по звуковому сигналу, издаваемому тестером.

Обратите внимание! Некоторые модели тестеров не только проверяют сигнал, но и сообщают данные, касающиеся категории провода. Эта информация важна, если нужно сертифицировать помещение. Когда провода соединены, клеммник возвращают в розетку, в стопорное кольцо надежно закручивают

Когда провода соединены, клеммник возвращают в розетку, в стопорное кольцо надежно закручивают

Когда провода соединены, клеммник возвращают в розетку, в стопорное кольцо надежно закручивают.

Варианты применения интернет-розеток

Кроме “домашних” проектов использования, существует ещё достаточное количество вариантов.

В которых монтаж таких розеток под интернет будет не только актуален но и порой просто оригинальным выходом из особой, требовательной к безопасности, ситуации при учёте технических условий предоставления доступа к интернету.

В зависимости от типа и назначения здания, выдвигаются технические требования к обустройству апартаментов в таких зданиях.

Можно выделить несколько основных категорий таких помещений:

офисы, аудитории и серверные помещения;
интернет-клубы и электронные библиотеки;
ИТ-магазины и мастерские по обслуживанию компьютерной техники;
сооружения с повышенной защитой от проникновения.

Для большинства офисов и аудиторий, кроме наличия безпроводных точек доступа к интернету, обязательным является оснащение стен и офисной мебели розетками-RJ-45, которые обеспечивают подключение “рабочих” компьютерных станций к интернету, а также к локальным сетям.

Ни одно помещение серверного типа не может обойтись без наличия в/на стенах установленных разъёмов под витую пару. Это есть обязательным требованием каждого ИТ-инженера, который взялся за постройку “серверной” или хранилища данных.

Конструктив является идеальным способом обеспечения в ограниченном пространстве всего перечня необходимых интерфейсов для подключения ноутбука, телефона, принтера и т.д

Стремительное развитие техники влияет на все аспекты нашей жизни и в частности на образование.

Теперь очень “тяжело” представить учебное заведение любого уровня, от школы до университета, без наличия вспомогательных поисковых инструментов (компьютеров). Которые ищут и предоставляют необходимую информацию в огромном “банке знаний” – электронной библиотеке.

Если вы являетесь частным предпринимателем или владельцем бизнеса, который связан с продажей и/или ремонтом компьютерной и офисной техники, то наличие розеточных конструктивов просто “жизненно” необходимо для нормальных условий труда Ваших сотрудников.

И ещё один пример обязательного оснащения интернет-розетками и конструктивами – помещения для корпоративных и государственных служб безопасности.

А также банковских и иных хранилищ, с повышенной защитой от проникновения, где фактически запрещено любое значительное электромагнитное излучение или возможен перехват пакетной информации через безпроводную передачу данных.

Конструкция RJ-45

Конструкция разъёма предполагает наличие вилки и розетки. Вилка, штекер или коннектор обычно представляет собой пластиковый корпус с выведенными контактами с одной стороны и системой крепления кабеля с другой. Для фиксации в розетке, в коннекторе предусмотрена специальная отгибаемая защёлка, не позволяющая ему несанкционированно покинуть гнездо. Вилка представляет собой посадочную область с аналогично выведенными контактами.

Конструкция коннектора имеет одноразовый механизм, который при обжиме придавливает специальную планку, удерживающую провод в статичном состоянии. А штырьки контактов под воздействием давления обжимающего устройства впиваются в провода, надёжно фиксируя их и образуя соединение.

Сетевые розетки Legrand

Благодаря огромной номенклатуре выпускаемой продукции в компании Legrand, компьютерная розетка и схема подключения может несколько варьировать. Здесь многое зависит от типа розетки, некоторых особенностей монтажа, подключения и ее крепления.

А если сюда еще добавить разнообразные дизайнерские решения в оформлении, богатую цветовую гамму и виды материалов, используемых для изготовления розеток, то ассортимент становится поистине всеобъемлющим. Давайте же постараемся для начала разобраться хотя бы в основных критериях выбора компьютерных розеток.

Итак:

Прежде всего, обратить внимание стоит на категорию информационной розетки. Компания Legrand выпускает розетки категории 5е и 6

На данный момент уже анонсирован выпуск розеток категории 6а, но они пока не представлены на нашем рынке.
Давайте разберем в чем отличия этих категорий. Розетки категории 5е предназначены для передачи данных с частотой до 100МГц, а категории 6 до 250МГц. Если же говорить о скорости передачи данных, то розетки категории 5е способны передавать до 1Гбит/с, а категории 6 — до 10Гбит/с. Учитывая скорость развития информационных технологий, целесообразно использовать розетки категории 6, несмотря на то, что их цена несколько выше.

Виды кабелей витой пары

Следующим достаточно важным параметром является тип кабеля, для которого предназначена информационная розетка. В большинстве случаев это тип кабеля UTP, но розетка компьютерная Legrand и схема подключения могут быть предназначены и для кабелей STP или FTP. Данный тип кабелей может быть использован только для розеток 6 категории.

Кабель UTP — обычный кабель с витыми парами, без экранирования. При наличии экрана в виде оплетки кабель обозначается STP, а если в качестве экрана использована обычная фольга, то кабель обозначается FTP

Кроме того, существуют различные модификации с оплеткой и фольгой как кабеля в целом, так и отдельных жил.
Еще одним фактором, на который советует обратить внимание наша инструкция, является способ крепления и монтажа непосредственно коннектора. Кроме обычных коннекторов, все большее количество моделей снабжается коннекторами быстрого монтажа

Особенности подключения розеток такого типа мы опишем ниже, и вы сможете выбрать более удобную для вас модель.

Способы подключения коннектора

Ну и последним параметров является количество коннекторов, установленных в одной монтажной коробке. Это может быть изделия на 1 или 2 коннектора. И тут вы можете выбрать модель наилучшим образом отвечающую на ваши потребности.

Подключение коннектора для соединения компьютера с розеткой: пошаговая инструкция

Для соединения ноутбука с интернет розеткой необходимо иметь сетевой шнур, оборудованный на обоих концах коннекторами – переходными устройствами, обеспечивающими подключение в гнездо RJ-45. Кроссировка коннектора на провод с четырьмя витыми парами производится согласно цветовым схемам, предложенным на рисунке:

Цветовая схема кроссировки коннектора RJ-45 по вариантам «В» и «А»

Процесс монтажа устройства на провод можно представить в виде пошаговой инструкции:

Провод на конце освобождается от защитной оболочки, после чего проводники витых пар раскручиваются и выравниваются
Проводки распределяются по цветам, указанным на соответствующей цветовой схеме и обрезаются по одной длине — 10-12 мм
Разместив проводники плотно друг к другу, они все вместе заводятся в коннектор, после чего снова проверяется правильность их расположения
С помощью обжимного инструмента производится обжим проводов в коннекторе.

Если обжимной инструмент недоступен, обжим можно произвести с помощью тонкой плоской отвертки. Для этого отверткой поочередно нужно нажать на каждый из контактов устройства, чтобы он до упора зажал находящийся в нем проводник. При этом встроенный микронож прорежет изоляцию проводков и обеспечит надежную коммутацию. Схема кроссировки интернет провода на коннекторе должна соответствовать схеме в розетке RJ-45. В противном случае подключение к всемирной сети будет недоступно.

Другие схемы подключения коннектора

Помимо коммутации компьютера с интернет разъемом, может понадобиться шнур для соединения компьютера с другим компьютером. В данном случае кроссировка будет отличаться на разных концах провода. Также не стоит забывать о 2-х парном проводе, который также нередко применяется для подключений.

Схемы обжима витой пары при разных соединениях 4-х и 2-х парными проводами
