Как подключить розетку если в стене 4 провода

Возможные способы подключения

Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.

Шлейф — последовательный метод

При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.

Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.

Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод. С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.

Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.

Звезда — параллельное подключение

В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.

Самые большие минусы — расход провода и трудоемкость работ. Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.

Комбинированный компромисс

При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.

Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.

Что делать с защитным проводом?

Заземление некоторые (и нередко) делают последовательным методом. Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.

Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).

Другой способ — монтаж дополнительного подрозетника, призванного сыграть роль монтажной коробки. Потом его прячут под заглушку и камуфлируют отделочным материалом. Это решение позволит сделать распайки/скрутки для фазы с нулем, оснастить их колпачками СИЗ, а провода надежно изолировать.

Четыре провода выходят из старой розетки, как подключить новую розетку?

Как раз несколько месяцев назад у меня была похожая ситуация. Оказалось, что провода идут через одну розетку в другую.

Попробуйте отключить провода из верхнего фото розетки и проверить в какой другой соседней розетке исчезнет ток. Та розетка и сопряжена с этой.

А как поменять? Просто подключить точно также, как и на фото, ничего не меняя.

Лично я у себя не сразу понял это, так как все остальные розетки, которые я поменял у себя дома (а их было не мало), не были подключены таким образом. Понял я это, когда отсоединил некоторые провода, посчитав их лишними (изначально я подумал, что подключено по 2 провода для надёжности и повышения поперечного сечения, то есть для уменьшения сопротивления). И началось: то это розетка не работает, то соседняя. Потом дошло, что ток в одну розетку идёт через клемму другой.

Вам необходимо либо соединить точно также, либо предварительно узнать, какие два провода несут электричество, а какие пустые, то есть ведущие в соседнюю розетку. Только если захотите отсоединять, лучше провода чем-нибудь пометить, например фломастером какие подключены к одной клемме, а те, что к другой, не помечать. Далее, когда поймёте, какие провода под напряжением, а какие ведут в другую розетку, можно их тоже как-то пометить. Тогда не запутаетесь, когда будете подключать.

Лично у меня более крупные проблемы при установке этой розетки возникли не из-за определения, что это так подключено, а из-за того, что внутри розетки (в стенном углублении) было мало места, а провода толстые алюминиевые. Розетка нового образца имела такие боковые рога-упоры, которые не позволяли ей плотно и намертво закрепить розетку в этом углублении старого образца. От этого куча толстых проводов внутри розетки выталкивала саму розетку и она была немного не прижата к стене (где-то на сантиметр-полтора), а это плохо, так как внутри может накопиться пыль, что может из-за искры привести к пожару. Поэтому приходилось вдавливать её глубже и закручивать рога плотнее. Но это всё равно не давало много пользы. Во первых полсантиметра зазора всё равно оставалось, во-вторых если засунуть туда вилку прибора, а затем высунуть, то вслед за вилкой розетка тоже немного выдвигалась. И в-третьих из-за постоянных разбираний-собираний и вдавливания проводов, эти алюминиевые провода начали ломаться. Ломаются внутри изоляции. Где поломка можно ощутить подвигав провод. В месте поломки провод легко гнётся без усилия. Нарастил один провод, затем отломался второй. Вообщем пришлось нарастить 3 из 4-х проводков.

В итоге пришлось отказаться от розетки нового образца и поставить более старую (то есть сменил очень старую на не очень старую, но и не на новую). Но по сути я ею и не пользуюсь, так как она всегда была закрыта шкафом.

Источник

Важные советы по безопасности

Работы по установке должны проводиться при полностью отключенном электропитании. Для этого необходимо отключить предохранитель или автоматические выключатели в распределительном щите. Категорически запрещается включать их до окончания работ, а члены семьи должны быть предупреждены о ремонте.
Сначала убедитесь, что провода отключены от напряжения. Это можно сделать с помощью индикаторной отвертки. Запрещается работать под напряжением!

На что обратить внимание при установке:

Убедитесь, что изоляция кабеля находится в хорошем состоянии, и не используйте поврежденные кабели;
Никогда не режьте провода под напряжением кусачками;
Хорошо бы следовать рекомендациям по установке электрических розеток — не ниже 20 см от пола.

Для работы вам понадобятся профессиональные инструменты:

отвертка;
пунш;
раствор;
Крестовая отвертка и плоская отвертка;
плоскогубцы;
Ножницы для снятия изоляции;
Резиновые перчатки, защитные очки;
само гнездо;
проводники;
сама розетка; провода; розетка под ней.

Инструмент должен иметь изолированные рукоятки.

Процесс установки

Подготовка инструментов к монтажу розеток Монтаж розеток — это процедура, которая проводится в определенной последовательности.

Для начала нужно приготовить такие инструменты и материалы:

перфоратор;
болгарка;
уровень;
рулетка;
индикатор;
нож;
плоскогубцы;
отвертка;
карандаш;
шпатель;
цемент;
песок;
грунтовка для бетона.

Во время установки электрической системы нужно пользоваться защитными очками, перчатками и респиратором.

Подготовительные работы

Объем этого процесса зависит от того, будет прокладываться новый кабель или все ограничится заменой розетки.

Последовательность действий, когда производится электрификация строящегося здания или его капитальный ремонт:

Составление схемы и проведение разметки. Следует рассчитать так, чтобы отверстия под монтажные коробки находились на одной вертикальной или горизонтальной линии.
Штробление стен. Делаются канавки под кабель и круглые отверстия под точки. После сверления они соединяются между собой для установки перемычек. Проемы очищаются от пыли и крошки, обрабатываются грунтовкой. Если выбран наружный способ, устанавливаются каналы или крепежи — пластиковые короба, металлические или пластмассовые трубы, керамические изоляторы, струны.
Монтаж подрозетников. С них отламываются заглушки, после чего изделия обмазываются раствором и вставляются в отверстия. Излишки шпаклевки удаляются.

Когда раствор полностью застынет, он шлифуется вровень с поверхностью стены.

Подсоединение проводов к розетке

Чтобы предотвратить повреждение кабеля при усадке здания или контакта с влагой, его следует протягивать в гофрированную пластиковую трубку. После этого канал замуровывается в штробах. Концы кабеля выводятся в монтажные коробки с тем расчетом, чтобы оставалось достаточно материала для проведения подключения. Дальнейшие действия проводятся после полного затвердения раствора.

Подключение розетки

Подключение двойной розетки с заземлением Перед тем как подключить провода к розетке, нужно убедиться в том, что они не находятся под напряжением. Чтобы полностью себя обезопасить, следует отключить вводной рубильник.

После этого нужно выполнить следующие действия:

Снять изоляцию с кабеля, а затем и с жил, обнажив металл на 10-12 мм.
Если провод медный, скрутить его и пропаять. Это предотвратит его окисление.
Присоединить концы жил к отверстиям на клеммах. Максимально туго затянуть болты.
Вставить корпус розетки в монтажную коробку. После выравнивания зафиксировать ее прижимными лапками.
Установить крышку. Проверить прочность крепления с помощью вилки — вставить ее и вытащить из разъемов несколько раз.

После этого можно подавать электричество и пользоваться точкой.

Монтаж и подключение розеток профессионалами. Стоимость

Монтаж и подключение розеток профессионалами в Москве и Московской области выполняются приблизительно по следующим расценкам:

Подключение и установка розеток
Установка наружной розетки	шт.	300 р.
Установка внутренней розетки	шт.	250 р.
Установка компьютерной розетки RJ45 (интернет)	шт.	250 р.
Установка телевизионной розетки (ТВ)	шт.	250 р.
Установка телефонной розетки RJ11, RJ12, RJ45	шт.	250 р.
Установка светорегулятора (диммера)	шт.	300 р.
Установка реостата для теплого пола (терморегулятор)	шт.	600 р.
Установка розетки для электроплиты	шт.	600 р.
Высверливание лунок под подрозетники
В гипсокартоне ⌀ 75мм	шт.	150 р.
В кирпиче, дереве ⌀ 75 мм	шт.	200 р.
В бетоне ⌀ 75мм	шт.	300 р.
В гипсокартоне, углубленные ⌀ 75мм	шт.	150 р.
В кирпиче, углубленные ⌀75мм	шт.	220 р.
В бетоне, углубленные до ⌀ 75мм	шт.	350 р.
Установка подрозетников, распаечных коробок
Установка в гипсокартоне	шт.	100 р.
Установка в бетоне, кирпиче, пеноблоке, газоблоке	шт.	150 р.
Установка распаечной коробки наружной 80х80х60 мм	шт.	250 р.
Установка распаечной коробки внутренней 100х100х60 мм	шт.	300 р.
Установка распаечной коробки внутренней ⌀ 80 мм	шт.	150 р.

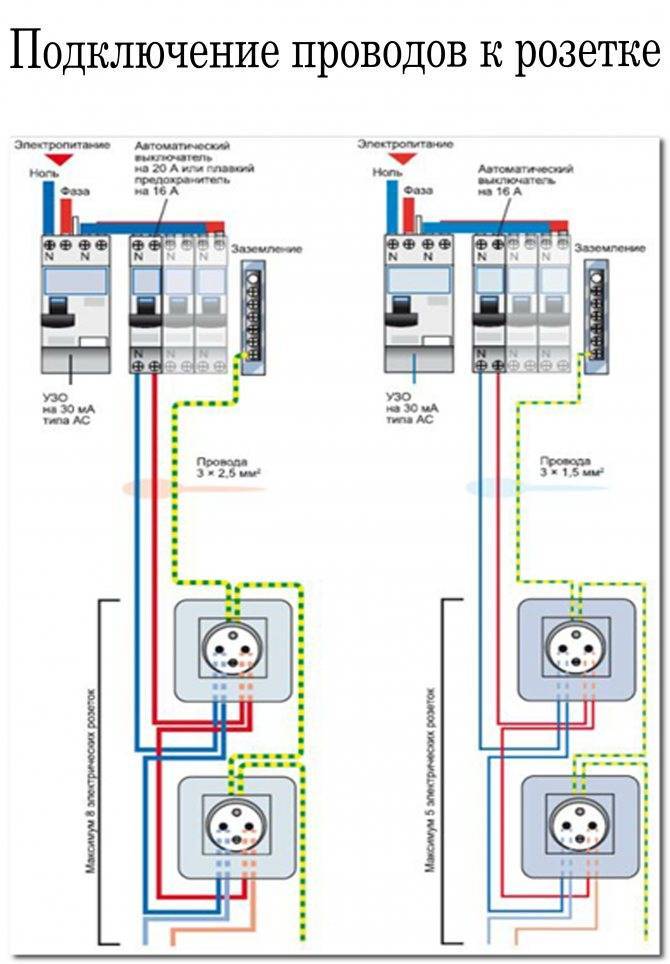

Последовательное и параллельное соединение

Шлейфовый метод иначе называют последовательным соединением розеток. В противоположность ему параллельный способ подключения предусматривает запитку каждой розетки отдельной линией от распределительной коробки (для самых мощных приборов тянут линию от распределительного щита).

Преимущество последовательного подключения:

образуется меньше грязи и пыли: штроба пробивается на коротком участке между розетками;
по этой же причине уменьшаются затраты труда;
сокращаются затраты кабеля.

Но есть и важные недостатки:

низкая надежность: при перегорании провода все последующие розетки шлейфа становятся неработоспособными;
ограниченная мощность: максимально допустимый ток, определяемый сечением жил кабеля первой розетки (при 2,5 кв. мм 16 А), делится на все включенные в шлейф приборы (при параллельном подсоединении каждая розетка может потреблять максимальный ток);
пуск и выключение прибора сопровождаются более ощутимыми перепадами напряжения в соседних розетках, чем при параллельном подсоединении.

Виды умных розеток

Чем совершеннее устройство, тем шире возможности дистанционного управления и информативность

Условно все умные розетки классифицируются по следующим факторам:

По типу монтажа. Больше распространены розетки-накладки, которые подключаются напрямую в обычную (или через удлинитель). Второй вариант — «умный разъём», представляющий собой розетку для монтажа в подстаканник, в этом случае визуально она ничем не отличается от обычной.
По формату штепселя. Встречаются с евро-выходом и «международные», к которым можно подключить любую вилку.
По принципу работы. Бывают ведущие (Master) и ведомые (Slave). Ведущие способны работать полностью самостоятельно, а вместе с этим управлять другими. Ведомые — это те, управление которыми выполняется с других устройств (ведущая розетка, Wi-Fi-роутер и подобные).
По типу управления. Самые распространённые — Wi-Fi розетки, которые подключаются к интернету через Wi-Fi. Менее распространены GSM розетки, управление которыми выполняется посредством GSM-команд (звонок на определённый номер, СМС с командами) или же они вовсе подключаются к интернету через сотовую сеть (для чего в них нужно ещё устанавливать SIM-карту). В отдельную категорию стоит выделить универсальные умные розетки, которые имеют сразу несколько вариантов дистанционного управления, но стоят они на порядок дороже и по габаритам больше.
По функционалу. Самая простая умная Wi-Fi розетка поддерживает только дистанционное включение/выключение, передачу уведомлений о наличии/отсутствии электричества в сети. Более функциональные также имеют интегрированный ваттметр, термодатчики, GSM-модули, а в некоторых и вовсе встречаются детекторы дыма!

Ещё стоит упомянуть об ограничениях на максимальную силу тока. В большинстве случаев она составляет всего 10А, то есть, подключать к таким розеткам приборы, потребляющие 2 квт электроэнергии или более — опасно. Если же нужно управлять работой того же водонагревателя или стиральной машинки, то допускается использовать умные розетки с предельной нагрузкой от 25А или выше (и подключаются они исключительно напрямую к щитку).

Однако, умные розетки от компании Телеметрика отличаются повышенной максимальной силой тока при 220 В до 16А. Также компания производит розетки для приборов с энергопотреблением до до 3,5 квт.

Основные ошибки

Коричневый провод — фаза, синий — ноль, желто-зеленый — заземление

Установка дополнительной розетки обычно не вызывает сложностей. Но новички могут допустить следующие ошибки:

Неправильный выбор сечения провода. Нужен кабель такой же толщины, как у основной розетки.
Использование провода из другого материала. Соединение двух разных проводов вызывает дополнительные трудности, а сам контакт является менее надежным.
Нарушение очередности подключения проводов

Особое внимание нужно уделить заземляющей жиле. Если она отсутствует в доме (особенно в старых строениях), лучше приобретать розетки без земли.
Ненадежный контакт. Нужно заранее ознакомиться с существующими способами создания контакта и потренироваться в подключении на запасных отрезках проводов.
Установка проводов по диагонали

Стандарты разрешают только вертикальную прокладку кабелей.

Нужно заранее ознакомиться с существующими способами создания контакта и потренироваться в подключении на запасных отрезках проводов.
Установка проводов по диагонали. Стандарты разрешают только вертикальную прокладку кабелей.

Также есть риск купить неподходящую по дизайну модель. Это не является критичной ошибкой с технической точки зрения, но может нарушить общую концепцию помещения. Поэтому при покупке рекомендуется заранее выбрать цвет изделия, его форму и размеры. Производители электротехнической продукции предлагают широкий ассортимент товаров, любой покупатель найдет подходящее по стилю изделие.

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

новая точка, удаленная от существующей на пару метров;
сдвоенная модель вместо одинарной;
целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам.

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Какой способ используется чаще всего

Если хозяева дома уверены, что с обыском к ним никто не нагрянет, то не станут дополнительно маскировать левую розетку или оснащать проводку пускателем. Можно даже сделать не одну левую розетку, а электричество для всего дома пустить мимо счетчика – для этого врезка в кабель производится до него и после. В первой точке ставится переключатель и когда цепь идущая к счетчику размыкается, то мотать он не будет.

Рассмотренные выше методы установки левых розеток являются самыми сложными для обнаружения их контролерами энергонадзора, а все остальные способы являются упрощенными вариациями перечисленных.

Монтаж розеток

Прежде чем искать, как подключить розетку на 4 гнезда, лучше познакомиться с требованиями и процессом установки простого одиночного устройства. Дело в том, что нет никакой разницы в установке двойных, тройных розеток, или устройств с большим количеством гнезд.

Полное обесточивание — первое условие для любых электромонтажных работ. При установке надо обязательно ориентироваться на маркировку проводов цветом. Фазные провода (L) могут быть:

белыми;
бирюзовыми;
коричневыми;
красными;
оранжевыми;
розовыми;
серыми;
фиолетовыми;
черными.

Но все же чаще используют 3 цвета — белый, черный либо коричневый. Нейтраль (N) — нулевой рабочий контакт — голубой или синий. Заземление (PE), которое нередко называют «нулевой защитой», имеет оболочку из желтых и зеленых полос (продольных, поперечных), иногда — желто-зеленый оттенок, а также может быть чисто желтого либо только зеленого цвета.

Процесс установки розеток выглядит так:

Сначала в стене сверлят отверстие необходимого диаметра под подрозетник, делают штробы для электропроводки. Эти операции не нужны, если задача стоит простая — замена розетки, вышедшей из строя. В этом случае конец силового кабеля вытаскивают наружу, с помощью пылесоса или кисти удаляют весь накопившийся мусор.
Для монтажа подрозетника готовят цементный/гипсовый раствор. После его нанесения в отверстие вставляют установочную коробку, протягивая в нее кабель, фиксируют на одном уровне со стеной. Оставляют работу до полного схватывания раствора.
Затем с концов проводов снимают изоляцию, их заводят в крепления контактов (фаза — слева, ноль — справа, защитный кабель — по центру) и затягивают с помощью отвертки. Проверяют соединение на прочность.
Корпус устанавливают внутрь коробки, выравнивают по горизонтали, с обеих сторон временно фиксируют саморезами. Уровнем корректируют положение, потом затягивают крепеж и распорные лапки, окончательно фиксирующие корпус розетки
Прикрепляют к корпусу крышку, закручивают центральный винт. Включают электричество и индикатором проверяют работоспособность розетки.

Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Места подключения жил кабеля в розетке:

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Как подключить розетку своими руками. Что нужно знать, чтобы сделать это быстро и безопасно

Для того, чтобы подключить электророзетку, вам понадобится совсем немного времени. В то же время самостоятельное подключение дома – дело, чрезвычайно тонкое и ответственное, конечно нужно вооружится определенными знаниями и соблюсти все требования. Установка новых или замена вышедших из строя устройств — необходимая процедура, например при покупке нового жилья или реконструкции старого. К тому же торговые сети постоянно пополняется инновационной техникой, к которой зачастую требуется соответствующее подключение.Если вы хотите обойтись без привлечения специалиста электрика, данная статья научит вас, как это сделать.

Установка блока из нескольких розеток

Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.

Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.

В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается.
Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций.
Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера).
Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего.
Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки.
Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление

Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют.
Подключают следующее, второе устройство, действуют по такому же алгоритму

Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.

Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
Для монтажа не нужны такие инструменты как штроборез или перфоратор.
В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Для монтажа надо резать стены.
Тяжело выполнять ремонтные работы.
Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Схемы подключения розеток к электрической сети

Первая схема подключения

Для подключения своими руками нужно знать схемы подключения розеток по которым вы будете это делать. Начнем со схемы подключения к однофазной сети, в которой не предусмотрено заземляющего контура.

Значение цифровых обозначений:

1 – общий предохранительный спаренный автомат.

2 – автомат, отключающий фазу на линии, к которой будут подсоединяться розетки.

4 – распределительные коммутационные коробки. Они должны быть расположены в аккурат над розетками, чтобы вниз опускался вертикальный отводящий участок. Каждой розетке должна соответствовать собственная коммутационная коробка.

5 – условно показан кабель скрытой или открытой проводки.

Главное – правильно разместить фазу на розетке слева, а ноль – справа. Это правило электриков, которого необходимо придерживаться.

Вторая схема подключения

Вторая схема – с одной стороны, это также одиночные розетки, но иного «F» типа, с подключением к заземляющему контуру.

Из новых цифровых обозначений на данной схеме только 6 – шина подключения заземляющих (РЕ) проводов. Изображена в зеленом цвете.

Впрочем, возможен и иной вариант подводки, нередко используемый, например, в хозяйственных помещениях, особенно при открытом типе проводки. В этом случае контур заземления проходит снизу, вдоль пола по периметру стен. И к розетке от него поднимается отдельный провод. А сама подводка сверху – обычные фаза и ноль. Коммутация на клеммах розетки при этом никак не меняется.

Если подключение идет к сети без заземляющего контура, то все гораздо проще. Розетки в таком случае подключаются шлейфом. То есть фазный провод подходит к первой, от него перемычкой соединяется со второй. Далее, от второй перемычка идет к третьей. Аналогичным способом коммутируются и нулевые контакты розеток.

Проводка в доме своими руками

Это особенно важно, если проводка устанавливается скрытым методом. В будущем такая предусмотрительность облегчит жизнь

Провода следует располагать строго по прямым горизонтальным и вертикальным линиям. Нельзя проводить их по диагонали или кривой, даже в целях экономии. Во время любых строительных работ надо сверяться с планом проводки. Особенно это касается различных сверлильных работ, когда велик риск, задеть провод. Если проводка расположена открытым методом, то ее необходимо поместить в короб. Все выключатели и розетки должны быть расположены с одной стороны от двери и на одинаковой высоте.

Соблюдение техники безопасности при монтаже розеток

Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

обесточить помещение, в котором проводятся работы;
проверить участок перед началом специальным прибором (можно включить устройство в сеть);
использовать резиновые перчатки, технику с прорезиненными ручками;
при «наращивании» длины недостаточно скрутить провода, требуется спайка;
не допускается контакт с соединенными оголенными кабелями;
излишки не должны «торчать» — укорачивают, закладывают в стену;
проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Какие бывают интернет розетки

Интернет розетку rj 45 можно встретить в двух различных вариантах:

Наружная. Этот тип розетки устанавливают на стену. Пользуются такими розетками тогда, когда сетевой кабель проходит по стене.
Внутренняя. Такие розетки устанавливаются в стену. Если у вас провод витая пара прячется в стене, тогда для удобства и красоты используют внутреннюю розетку.

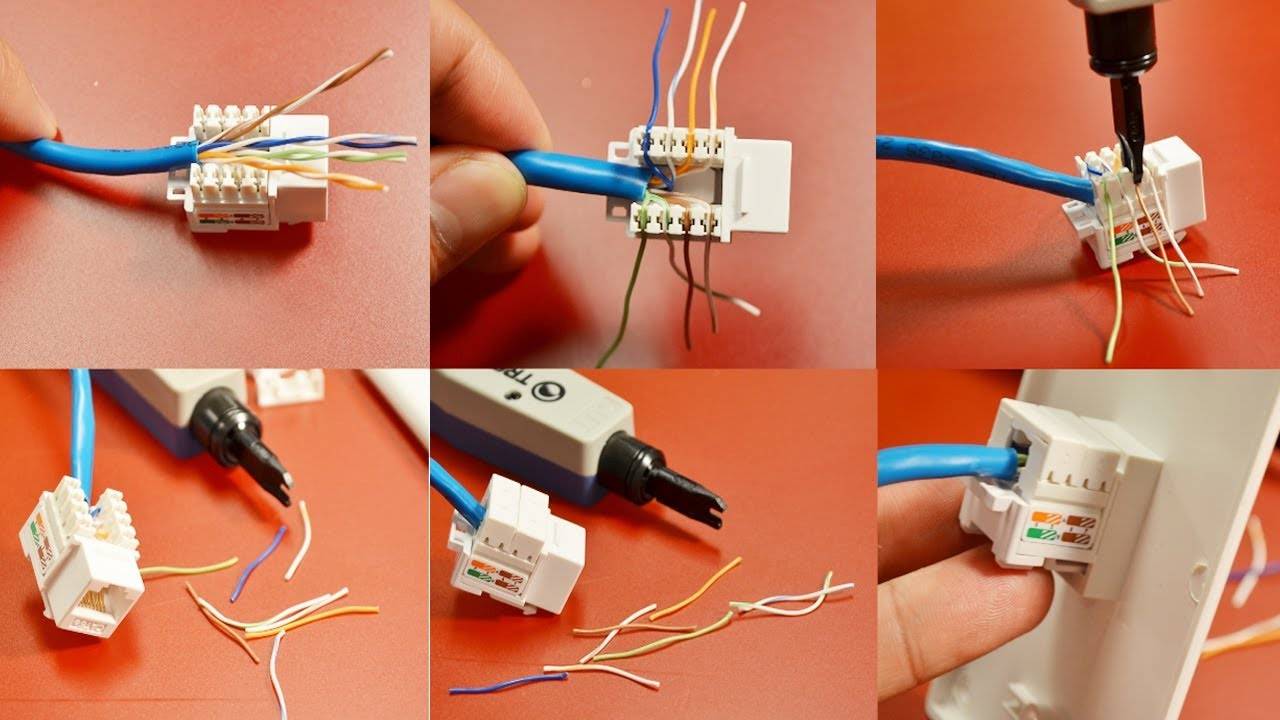

Оба варианта легко разбираются на несколько частей. Одна половина корпуса выполняет защитную функцию, вторая половина предназначена для крепления на стену или в стену. Еще есть внутренняя часть, она нужна для соединения розетки с проводом. Она оснащена тонкими контактами, с их помощью при небольшом нажатии происходит прорезания изоляции витой пары и появляется надежный контакт.

Можно встретить в продаже одинарные, а также двойные розетки RG-45. Интернет розетки в зависимости от производителя будут визуально и по качеству отличаться, но функционально все одинаковые.
