Как правильно подключать сип по цветам 380

Соединить провода разного сечения с помощью болтов

Еще один способ соединения между собой проводов разного сечения – создание контакта с помощью болтов, шайб и гаек. По мнению профессиональных электриков, такое соединение является самым долговечным и прочным. Сам процесс не слишком сложный, занимает минимум времени. Процедура проходит следующим образом:

медные жилы провода тщательно зачищаются (длина зачищаемого участка жилы зависит от диаметра болта);
зачищенная жила загибается в форме петли;
петля надевается на болт;
сверху устанавливается промежуточная шайба;
далее надевается петля провода другого сечения и фиксируется промежуточной шайбой.

Так продолжается до тех пор, пока между собой не будут соединены все провода. После надевания последней петли и последней шайбы конструкция прочно затягивается гайкой.

Что по этому поводу говорится в Правилах устройства электроустановок

Прокладываемый кабель не должен испытывать нагрузок натяжения, передавливания.
В местах перехода (муфты, прокалывающие соединения и прочее) должна быть организована изоляция, свойства которой соответствуют характеристикам основного провода.
Все точки отвода и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
Все соединения жил проводов и кабелей производиться в соответствии с ПУЭ: опрессовка, сварка, пайка или обжим.
В случае, когда кабель по фасаду прокладывается с применением труб, гибких рукавов, замкнутых коробов — предусматривается возможность оперативной замены проводки.
Конструктивные элементы, изоляция, точки перехода, должны выбираться исходя из среды применения: погодные условия, воздействие ультрафиолетовых лучей, температурный режим.
Металлические части конструкции должны иметь защиту от коррозии.
Длина кабеля, прокладываемого по стене здания, рассчитывается с учетом температурных зазоров на сжатие — растяжение. Перемещение провода под влиянием температуры не должно создавать условий для механических усилий тяжения.
В местах соединения, разветвления, переходов, предусматривается слабина (запас кабеля на случай перекоммутации или ремонта).

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения. Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами. Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

Номинальная величина тока (в Амперах).
Рабочее напряжение электросети (в Вольтах).
Максимальный ток короткого замыкания.
Предельная коммутационная способность.
Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее. Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети). Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Какой провод в СИП по цвету – фаза, а какой – нейтраль?

Смотрю, что этот вопрос довольно часто поднимается, но он на самом деле очень прост. Достаточно обратиться к ГОСТ на СИП, в котором четко расписана его расцветка.

ГОСТ 31946-2012 раздел 5.2.7.2: Основные токопроводящие жилы самонесущих изолированных проводов должны иметь отличительное обозначение в виде продольно выпрессованных рельефных полос на изоляции (…). Изолированная нулевая несущая жила не должна иметь отличительного обозначения. Отличительное обозначение также может быть выполнено в виде цветных продольных полос шириной не менее 1 мм. Цвет полос должен быть контрастным по отношению к черному цвету.

Получается, что фазные проводники всегда имеют продольную цветную линию, нулевой (нейтральный) провод никакой линии не имеет. И даже если на проводе – синяя полоса, это фаза, а не нейтраль, как может показаться! При этом, не смотря на четкое изложение данного вопроса в ГОСТ, нужно всегда использовать правило: “Доверяй, но проверяй!”. Иначе будет, как у одного моего читателя – он сделал щит учета, завёл “синюю” жилу СИП через автомат в счетчик, а жилу нейтрали подключил напрямую на ГЗШ, разделив на N и РЕ (система заземления TN-C-S). Местный электрик “с 40-летним стажем”, которого вызвали официально для подключения, никого не предупредив, полез на столб подключать СИП. Скатившись после КЗ со столба с выпученными глазами (при этом вводной автомат был выключен!), он начал учить матчасть.

Подключение СИП к ВЛ на опоре

Выбор и расчет вводного автомата

Для защиты вводного кабеля нам необходимо выбрать автомат на ввод в дом, который выбирается по номинальному току протекающему по нему при включении потребителей.
Для того чтобы определить номинальный ток вводного автомата, необходимо подсчитать суммарную мощность всех потребителей в доме.
Мы составили такую таблицу, где указано название и мощность потребителя

Электроприбор	Мощность, Вт
LCD телевизор	200
Холодильник	600
Бойлер	2000
Утюг	1500
Электрочайник	1800
Микроволновая печь	1000
Компьютер	500
Освещение	800
Насос скважинный	1000
Кондиционер	400
Всего	9800

Но так как потребители не могут включаться все одновременно, то для расчетов применяется коэффициент спроса, который равен 0,7 при количеств приемников в помещении от 5 до 200.

По формуле определяем расчетную суммарную активную мощность потребителей:

Расчет активной мощности всех потребителей

Далее необходимо рассчитать полную суммарную мощность потребителей в доме по следующей формуле:

Расчет полной мощности всех потребителей

где cos фи — это коэффициент мощности, для жилых помещений лежит в пределах 0,96 — 0,98.

Теперь определим расчетный ток для однофазной сети по следующей формуле

Расчет номинального тока

где Uном — номинальное напряжение однофазной сети равное 220 В

Теперь исходя из расчетного тока выбираем номинал вводного автомата. Для внутреннего электроснабжения квартир и домов применяются модульные автоматические выключатели стандартных номиналов:

6, 10, 16, 25, 32, 40, 50, 63 А

Номинальный ток автомата должен быть равным или ближайшим большим из стандартного ряда.

Подключение к выключателю нагрузки

Этот способ применим еще на первоначальном этапе монтажных работ при закупке материалов. Вместо вводного автомата стоит приобрести выключатель нагрузки. Чем они лучше автоматических выключателей можно ознакомиться в статье Модульный выключатель нагрузки — отличия от автомата.

Дело в том, что большинство модульных выключателей нагрузки имеют специальные контакты, у которых прижимная планка не плоская, а полукруглая. Именно такая форма контактной поверхности отлично обхватывает СИП, не раздавливая его, и обеспечивая достаточную полезную площадь соприкосновения

Есть и автоматы с подобной формой зажимных клемм (как правило дорогих и известных брендов), поэтому обращайте на это внимание еще в магазине

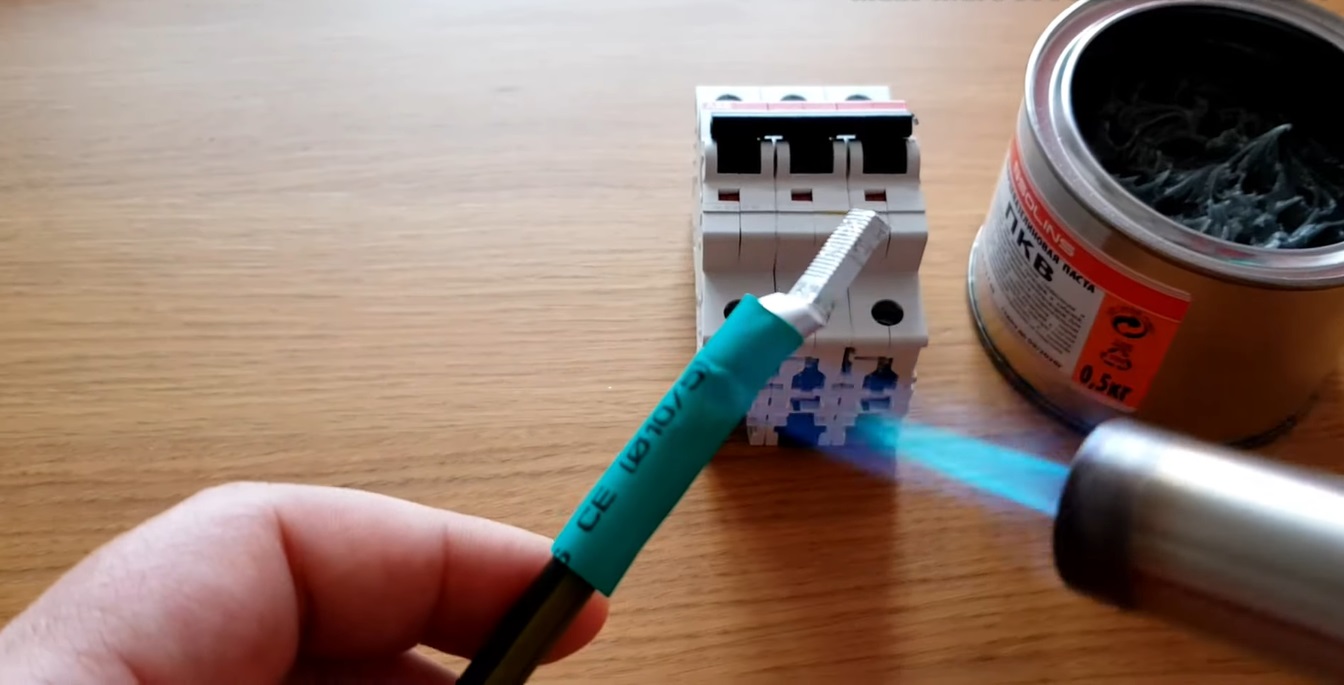

Еще больше повысить надежность алюминиевого контакта в клемме автомата позволит применение смазки суперконт. Смазав ею жилу СИП один раз и затянув контакт, переходное сопротивление по заявлениям производителей останется неизменным в течение нескольких лет. А это означает отсутствие нагрева и необходимости периодической подтяжки контакта. Достигается это за счет того, что в состав смазки входит до 70 процентов меди.

Нормы подключения автомата в щитке согласно ПУЭ

К щиткам и их установке государственные органы предъявляют требования, которые прописаны в ПУЭ и должны отвечать ГОСТу 51778-2001:

установленный щиток должен соответствовать документации, в которой четко отражается количество автоматов и их мощность, а также класс и степень защиты;
на крышке должен устанавливаться значок напряжения – 380В или 220В;
фаза должна быть подключена к неподвижному контакту;
материал изготовления – металл или пластик, покрытый негорючей краской;
на проводах сделать маркировку с обозначением приборов, которые подключены;
между автоматами установить перемычки из шиноприводов;
должно быть заземление корпуса ящика. На корпусе должны быть ушки, чтобы сотрудник электронадзора смог установить необходимые пломбы.

Как правильно монтировать СИП

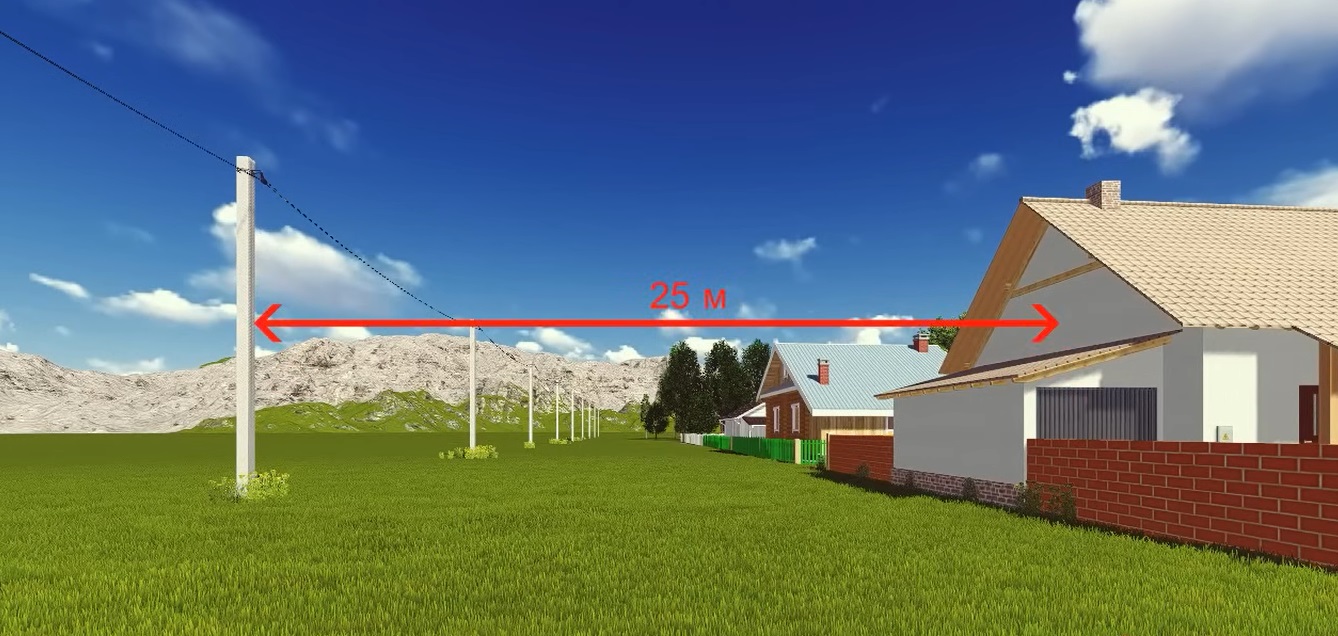

Перед тем, как его монтировать, нужно измерить расстояние от опоры до дома. Оно должно быть не более 25 м. Затем нужно приобрести необходимое оборудование и инвентарь.

Расстояние между домом и магистральной линией электропередач должно составлять не более 25 м

Самонесущий изолированный провод закрепляется на опорном столбе, затем проводится к фасаду, на котором он фиксируется и подключается к дому.

Необходимая арматура

Для монтажа потребуются:

зажимы в соответствие с количеством жил провода. Обычно берут от 2 до 4 зажимов;
лента из оцинкованной стали необходима для его крепления к опорному столбу (достаточно 1 м);
кронштейны. К дому они крепятся анкерами, а к столбу ЛЭП бандажной стальной лентой сверху и снизу. Электрический столб сверлить нельзя, поэтому анкеры для их фиксации на нем не используются;
скрепы-букели. Они нужны для крепления ленты к опорному столбу;
машинка для фиксации ленты и скрепов на столбе;
защитные колпачки для кабеля.

Процесс в действии

Монтаж проводится поэтапно в следующем порядке.

Установка анкеров и протяжка провода.
Разводка по фасаду и наращивание провода.
Ввод кабеля в шкаф учета.
Подключение к автомату.

Разберемся более подробно, как монтируют СИП на каждом этапе.

Установка анкеров и протяжка провода

Монтаж провода СИП на опорах начинается с установки анкеров и протяжки провода. Он выполняется следующим образом:

К столбу ЛЭП крепится кронштейн. Он оборачивается стальной бандажной лентой в верхней и нижней части. Сама лента фиксируется к столбу букелями.
В анкерный зажим, из которого вынут клин, протягивается провод, а затем фиксируется этим же клином.
Вилка зажима помогает закрепить провод на кронштейне.

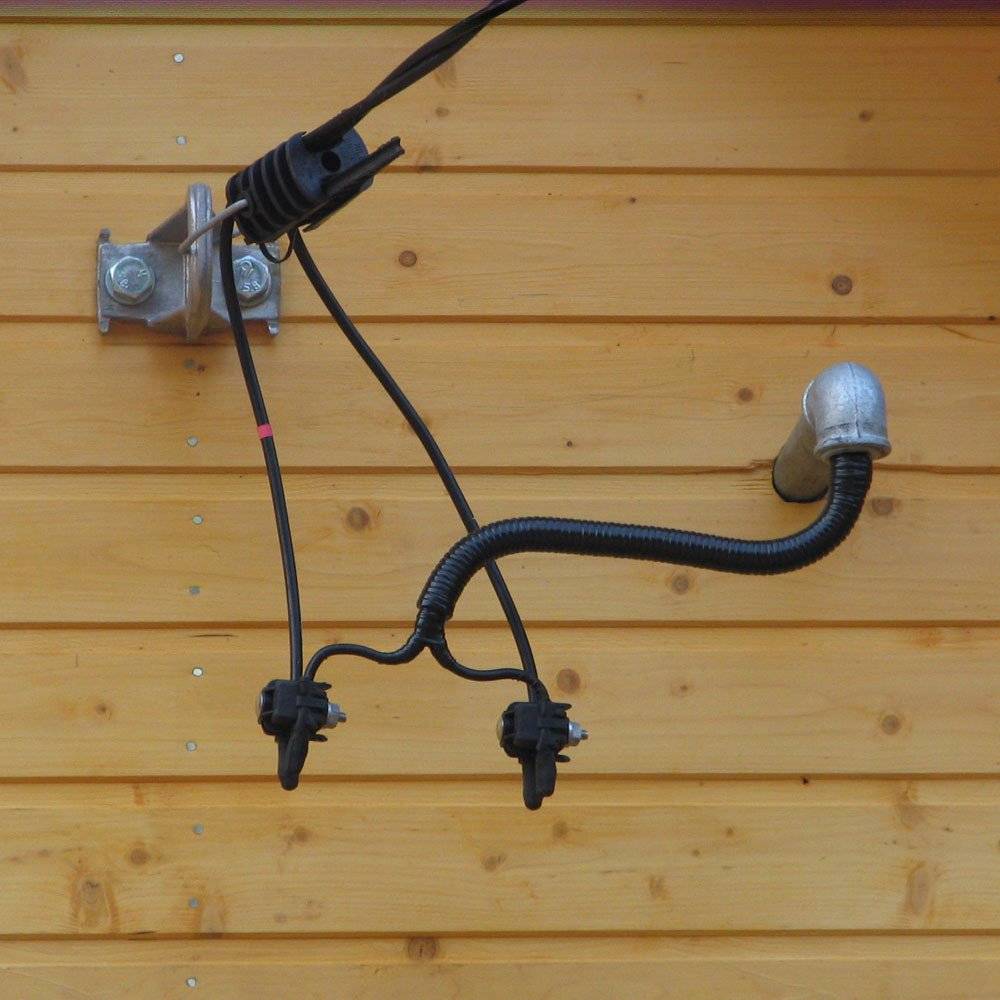

С помощью прокалывающих зажимов происходит подсоединение проводов к магистральной линии и ответвлению сети к дому.
Чтобы провода закрепить, центральный болт закручивают до тех пор, пока он не отпадет. Их концы закрывают защитными колпачками.
К фасаду дома кронштейны крепятся болтами.
На них надеваются анкерные зажимы таким образом, чтобы провода были хорошо натянуты от столба к зданию.

Разводка по фасаду и наращивание провода

Оставшиеся концы провода на фасаде дома ведут по нему к распределительному элетрощиту. Если кабеля не хватает, то его наращивают. Соединяют провода с помощью прессующей гильзы.

Если такой гильзы нет, то можно использовать плашечные или ответвленные зажимы. После наращивания кабеля его заводят внутрь электрощитка, если он расположен на улице.

Ввод кабеля в шкаф учета

Ввод СИП в шкаф учета, если он расположен внутри дома, ставит хозяина перед выбором. Он должен решить, завести его во внутренний электрощит или менять провода СИП на кабель внутренней разводки ВВНнг уже на улице.

Единого мнения на разрешение данной проблемы не существует. Специалисты давно спорят, как подключить СИП правильно. Одни электрики считают, что СИП — жесткий кабель, изготовлен из алюминия и заводить его внутрь нежелательно. Они рекомендуют соединить провода на улице прокалывающими зажимами, а затем вводить внутрь распределительного устройства внутри частного деревянного дома.

Другие утверждают, что СИП не страшны негативные воздействия окружающей среды: дождь, ветер, солнечные лучи, ветки деревьев, значит, он окажется надежным и внутри помещения.

Подключение к автомату

Лучший способ подключения— электроустановка дополнительного автомата в отдельном блоке снаружи дома. Подключенный автомат снаружи дома сбережет электропроводку внутри него от короткого замыкания. Отверстие ввода желательно армировать стальной заземленной трубой, чтобы быть уверенным в безопасности конструкции.

При подключении СИП к автомату рекомендуем воспользоваться кварцвазелиновой пастой и термоусадкой

Чтобы не было нареканий от организаций, в частности от Энергосбыта, желательно бокс опломбировать. Внутри здания ставится другой автомат в распределительном щитке рядом со счетчиком по номиналу ниже автомата снаружи. Подключаемый к нему через вводное отверстие кабель ВВГнг помещается в гофротрубу.

Непосредственное подключение СИП в обычный автомат

Данное подключение имеет право на жизнь и большинство электриков именно таким образом его и выполняют. Контакты автоматов луженные и допускают подключение как медных так и алюминиевых проводников. Вот например официальный ответ от компании АВВ на возможность подключения алюминиевых проводов к их оборудованию, а конкретно к модульным автоматам. Правда стоит отметить, что речь идет не именно про СИП, а просто алюминиевый провод (взято отсюда).

Многие уже выполнили такое подключение и в дальнейшем столкнулись со следующим:

Из-за многожильной структуры провода СИП, при его зажатии в обычном контакте автомата, не все жилы задействуются, а используется лишь малая площадь контакта от возможной.

Ниже фото реального СИП после его зажатия в автомате, обратите внимание на всего лишь две жилы зажатые контактной поверхностью (вдобавок еще и передавленные из-за несоблюдения усилия зажатия).

Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится.

Уже всего лишь через год, винт такого контакта можно будет спокойно довернуть минимум на четверть оборота. Если этого не делать в конечном итоге напрочь выгорает сам автоматический выключатель, а далее требуется его замена.

Хорошо если СИП у вас с запасом, так как подгоревший участок приходится выкусывать, зачищать и заводить заново. Проблему можно частично решить если периодически, хотя бы пару раз в год подтягивать контакт на автомате. Но это не всегда возможно.

Так энергоснабжающие организации заставляют пломбировать либо весь шкаф учета с автоматом и счетчиком, либо на автомат одевается защитная крышка, которая тоже оказывается под пломбой. И соответственно доступа у вас к контактам выключателя уже не будет.

Еще один минус — если у вас вдруг СИП оказался сечением не 16мм2, а 35 или все 50мм2 (другого просто не было в наличии), то в модульные автоматы до 40А он попросту не влезет. Большинство из них, как правило рассчитаны на сечение вводных проводников максимум до 25мм2.

Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа :

Два анкерных зажима, один будет держать провод СИП 2х16 к дому за крюк в стене дома, а другой провод СИП 2х16 на опоре.

Два ответвительных прокалывающих зажима, соединяющих медный кабель 2х6, подключенный к электросчетчику в щитке, и провод СИП 2х16 от опоры ЛЭП (переход с алюминия на медь).

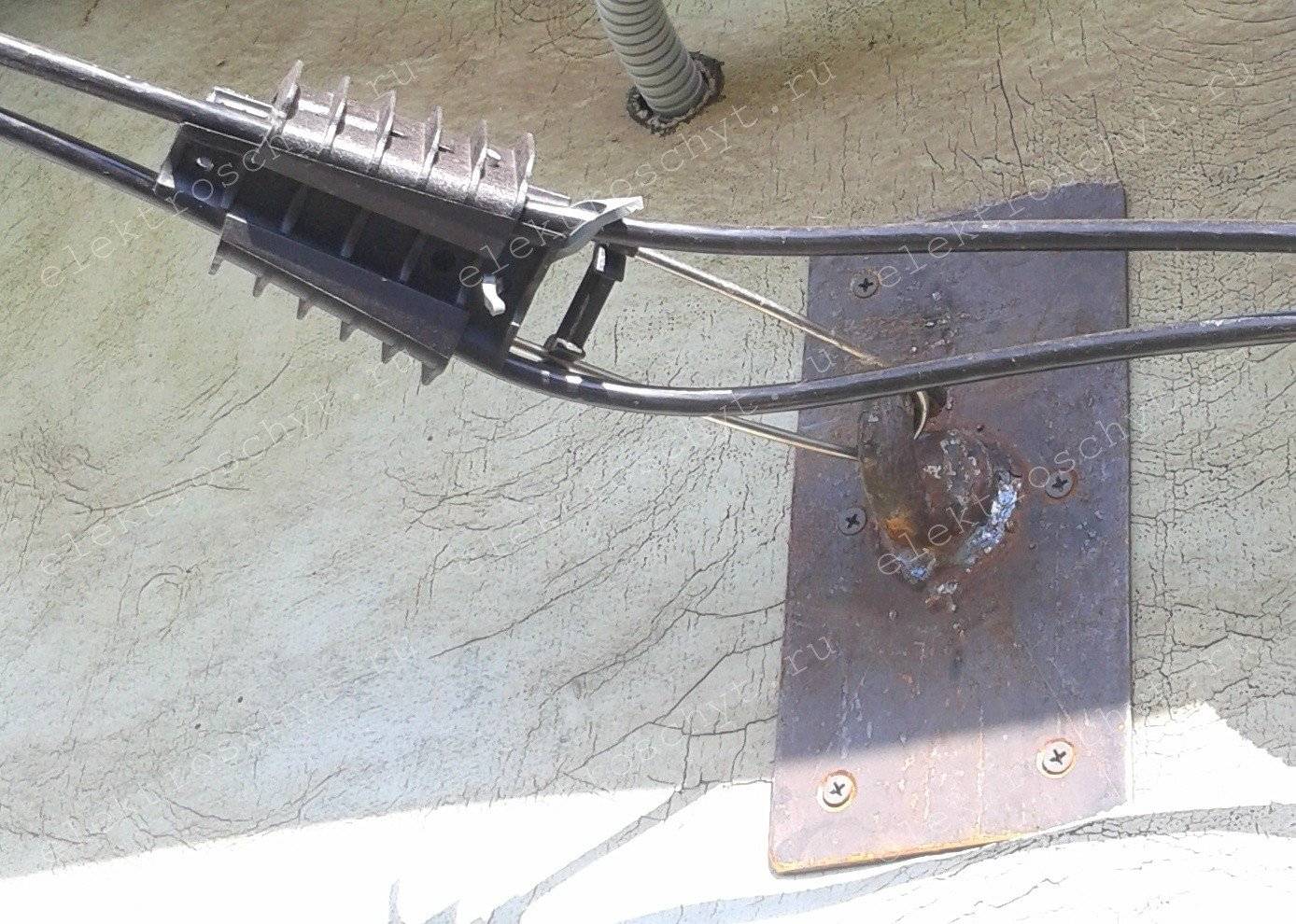

Крюк на стене, на котором при помощи анкерного зажима будет закреплен провод СИП 2х16 к дому, был сделан самостоятельно. Загнули полукругом отрезок арматуры диаметром 10 мм и приварили его к пластине 150х200 мм, которую на 6 саморезов длиной 80 мм, прикрутили к стене дома.

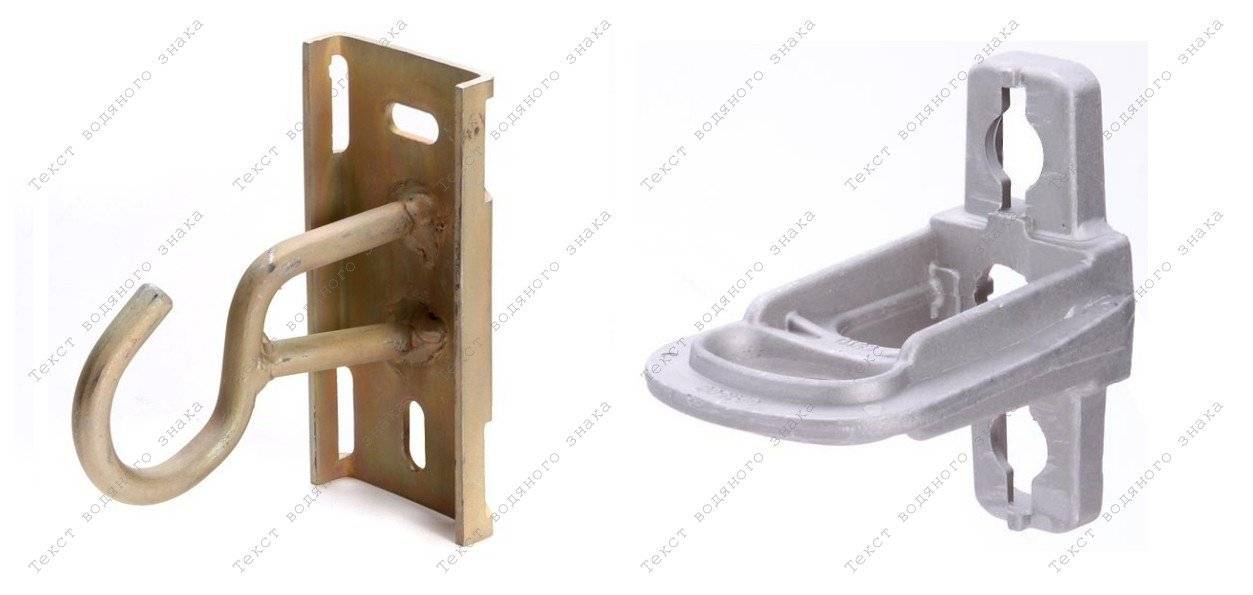

Можно купить и готовые крюки для монтажа анкерных зажимов. На фото представлены монтажные крюки для СИП 2х16, производитель КВТ .

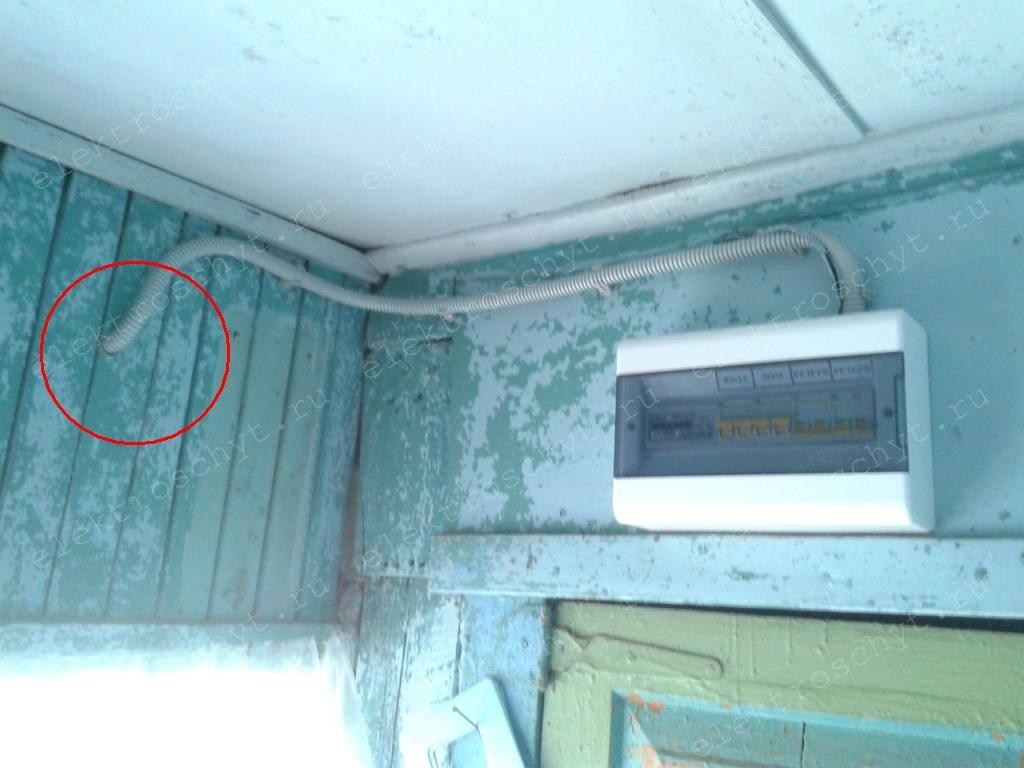

Просверлил деревянную стену дома сверлом по дереву (перьевым) диаметром 24 мм, и вывел от электрощита на улицу вводной медный кабель в гофре. Но….правильно выводить провода и кабели из стены дома через металлической трубу. Почему отверстие на улицу, чтобы соединить медный кабель 2х6 и провод СИП 2х16 было просверлено именно здесь, объяснял в статье «Как собрать э лектрощит своими руками«.

Примерно, через 45 дней приехали электромонтеры, отключили ЛЭП и заменили старые провода к дому на новый провод СИП 2х16 . По правилам электросетевая компания, должна была произвести замену на новый провод СИП 2х16, в срок не более 30 календарных дней, но что-то у них и соседа не получалось состыковаться в одно время, поэтому все прошло без взаимных претензий.

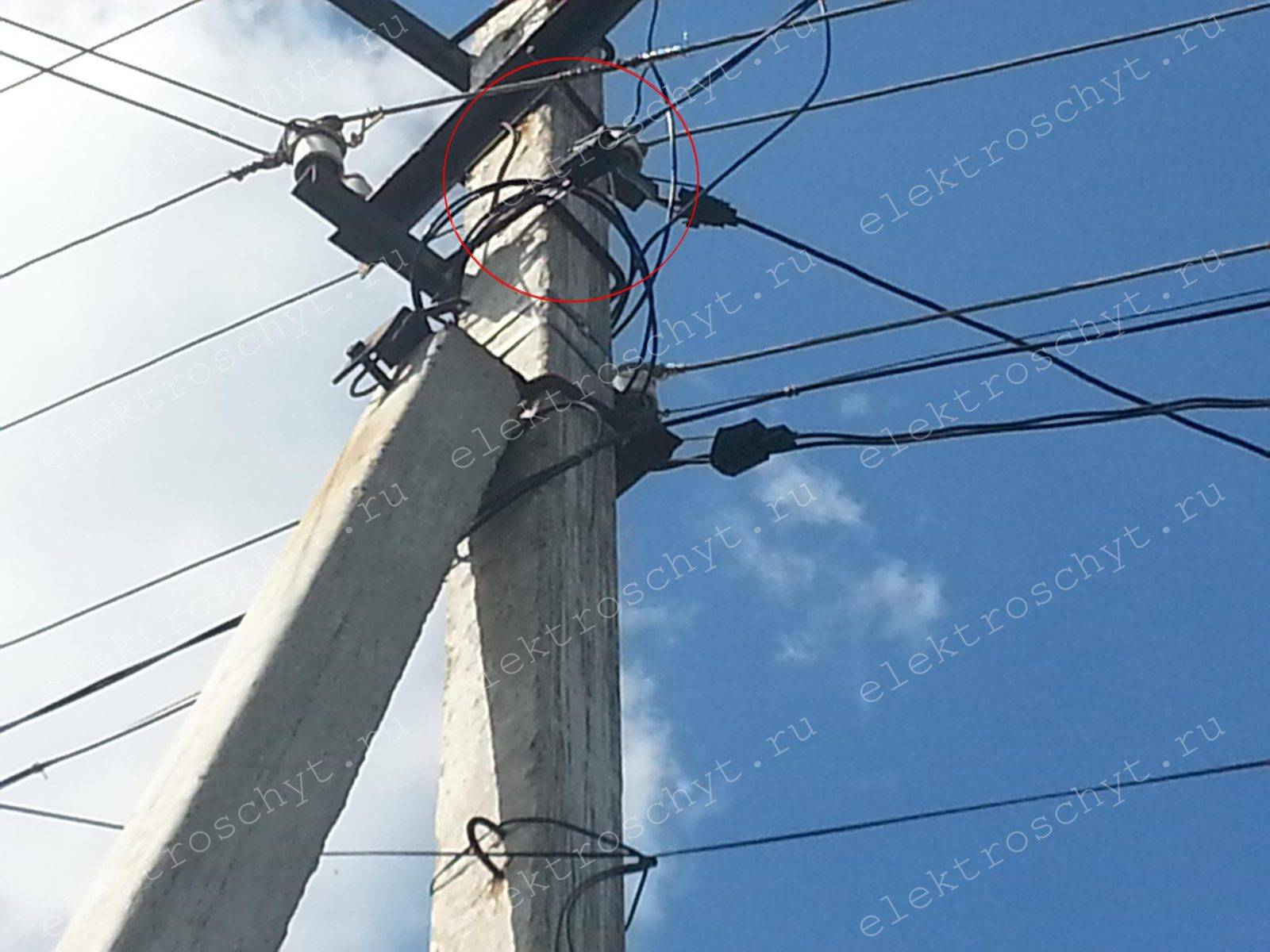

Чтобы верно подключить п ровод СИП 2х16 на опоре к ЛЭП-0,4 кВ и в доме к электросчетчику, необходимо правильно соединить фазный провод СИП 2х16 с фазным проводом на опоре ВЛ и нулевой провод СИП 2х16 с нулевым (PEN). П ровода СИПа 2х16 помечены цветом, «красный»- фазный провод СИП 2х16 , «синий» — нулевой провод СИП 2х16 , либо фазный провод — обычный черный, а нулевой — помечен синим цветом.

Алюминиевый провод СИП 2х16 и медный кабель 2х6 от электрощита соединилискруткой, что запрещено ПУЭ. Электромонтеры сослались на то, что специальные ответвительные прокалывающие зажимы, часто либо «не допрокалывают» провода, либо могут «перерубить» вводной провод к дому, вообщем, получилось бы плохое соединение проводов . Хотели напрямую подключить провод СИП 2х16 к электросчетчику, но алюминиевый провод СИП 2х16 сечением 16 мм 2 прокладывать по стене дома и заводить в электрощит, тоже удовольствие не из приятных.

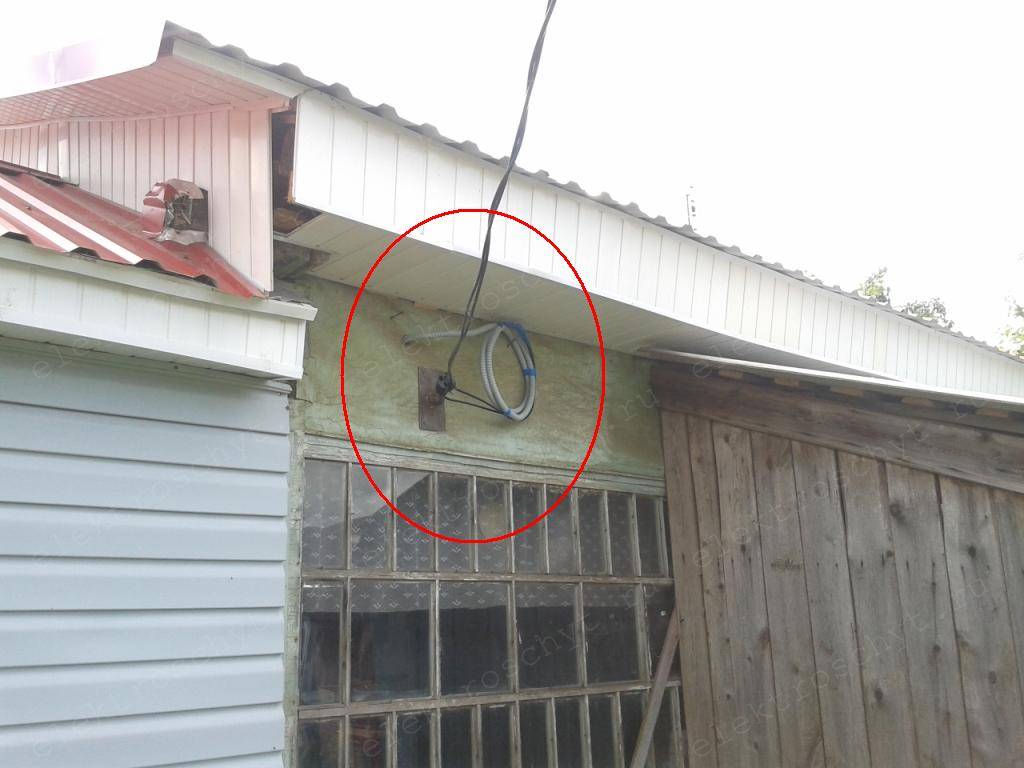

Оставили большой запас проводаСИП 2х16 на стене дома. Зачем он такой нужен? Тем более на самой опоре тоже есть запас СИПа, который намотали вокруг опоры ВЛИ.

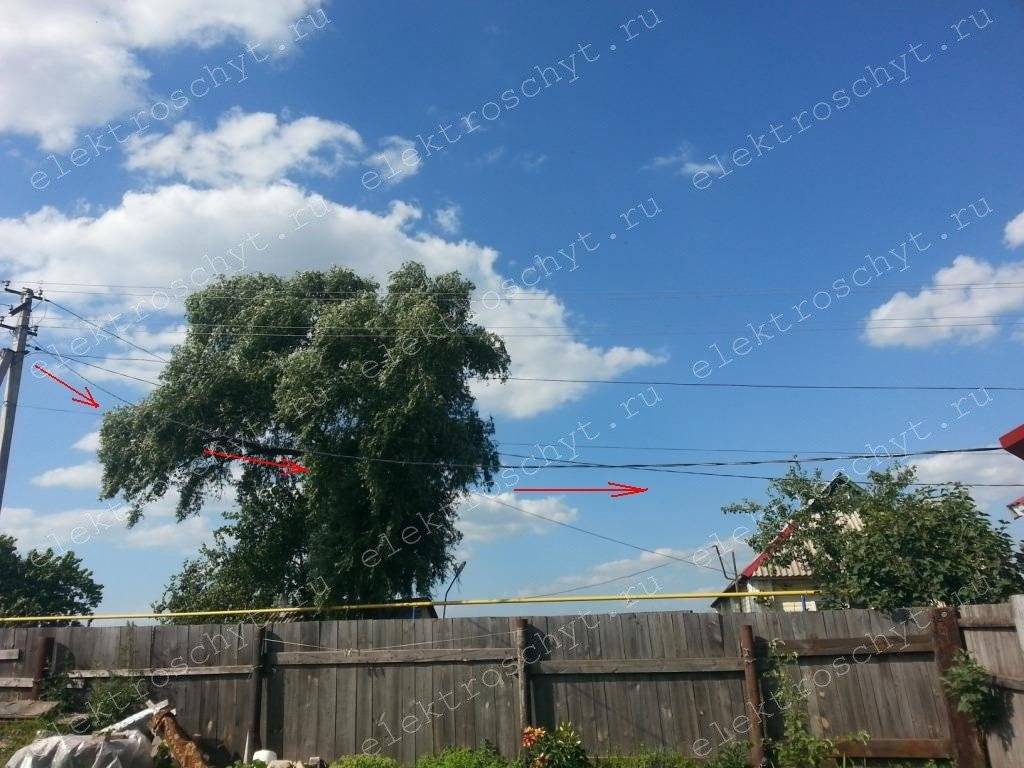

Также провод СИП 2х16 от опоры ЛЭП до дома, слабо натянут и сильно провисает, это лучше,чем если бы он был натянут, как струна, но и это тоже плохо.

Я рекомендовал соседу вызвать их обратно, выполнить соединение провода СИП 2х16 и вводного медного кабеля 2х6 к электросчетчику при помощи специальных проколов для СИП 2х16 или орешков и подтянуть провод СИП 2х16 к опоре ЛЭП, ну и соседу, когда приедут электромонтеры и отключат ЛЭП, укоротить медный кабель 2х6, чтобы избавиться от мотков на стене дома.

Для трехфазного подключения, в принципе, всё будет тоже самое только в 2 раза больше, т.е. по четыре анкерных и прокалывающих зажима и СИП 4х16 .

Ниже показан правильный переход с алюминия на медь и ввод медного кабеля через металлическую трубу в дом.

Спасибо за внимание. Если вы оказались тут, значит у Вас есть задача: сделать ввод электричества в свой частный дом. И конечно в голове множество вопросов: какой кабель выбрать? Какой вводной автомат установить? Какой счетчик выбрать? И в конце, как это все объединить в одну правильно работающую систему

Хотим поделится своим опытом, как мы осуществляли воздушный ввод в свой дачный дом

И конечно в голове множество вопросов: какой кабель выбрать? Какой вводной автомат установить? Какой счетчик выбрать? И в конце, как это все объединить в одну правильно работающую систему. Хотим поделится своим опытом, как мы осуществляли воздушный ввод в свой дачный дом

Если вы оказались тут, значит у Вас есть задача: сделать ввод электричества в свой частный дом. И конечно в голове множество вопросов: какой кабель выбрать? Какой вводной автомат установить? Какой счетчик выбрать? И в конце, как это все объединить в одну правильно работающую систему. Хотим поделится своим опытом, как мы осуществляли воздушный ввод в свой дачный дом.

Необходимо было заменит все это старье на что-то современное и самый оптимальный вариант это сделать при помощи проводов СИП 2х16.

Безопасное присоединение СИП к модульному оборудованию

Большинство загородных домов и дач имеют воздушный ввод и подключаются к электрическим сетям с помощью алюминиевых самонесущих изолированных проводов (СИП). Рассказываем, как безопасно подключать их к модульному оборудованию.

Достоинства СИП по сравнению с другими решениями для воздушного ввода известны. Это, прежде всего, высокая надежность в обеспечении энергии в сочетании с низкими эксплуатационными затратами. СИП практически не обрастают льдом и мокрым снегом, что снижает риск обрыва подачи электроэнергии. Прибавьте к этому простоту монтажных работ и возможность подключения новых пользователей без отключения энергии у уже существующих потребителей. Самонесущие изолированные провода также возможно прокладывать по фасадам зданий.

Однако при размещении щита учета на опоре линии электропередач или на фасаде дома часто возникает проблема качественного присоединения алюминиевого провода к выводам модульных аппаратов, в частности выключателю-разъединителю или автоматическому выключателю, установленным в щите перед счетчиком электроэнергии.

Дело в том, что большинство модульных аппаратов, представленных на российском рынке, не в состоянии обеспечить качественное и долговечное соединение выводов и многожильного СИП. Попытка непосредственного присоединения самонесущего изолированного провода к выводам модульных аппаратов обычно приводит к тому, что через некоторое время (в зависимости от условий эксплуатации и тока нагрузки) из-за увеличения переходного сопротивления возникает перегрев в месте контакта. В результате, изоляция провода разрушается – это может стать причиной прекращения электроснабжения и даже возгорания.

В чем причина?

Проблема возникает из-за посредственной совместимости алюминия с материалами выводов модульного оборудования, для изготовления которых производители, как правило, используют латунную пластину и стальной хомут с гальваническим покрытием.

Алюминий имеет отрицательный электрохимический потенциал. Это означает, что он образует гальваническую пару и корродирует в контакте с другими металлами. При этом коррозия усиливается во влажной или проводящей среде. Недопустим контакт алюминия с нержавеющей сталью, латунью, серебром и медью. В то же время цинк, углеродистая сталь и олово вполне совместимы с этим металлом.

Коэффициент теплового расширения алюминия намного больше, чем у других металлов (сталь, медь, латунь и т.п.), что неизбежно создает усилия разжима контактных соединений при нагреве. Зажимы для присоединения алюминиевых проводников должны быть изготовлены из алюминия или алюминиевого сплава или содержать устройства компенсации расширения, например, пружинные шайбы.

Простое решение

Для присоединения алюминиевых проводников к модульному оборудованию Группа Legrand рекомендует использовать специальные зажимы кат.№ 406310 (ток до 63А, сечение проводника от 10 до 50 мм 2 ) и кат.№ 406311 (ток до 125А, сечение проводника от 25 до 95 мм 2 ).

Тело зажима и винт изготовлены из специального алюминиевого сплава, изолирующий корпус – из полиамида РА6. Для затяжки винтов применяется шестигранный ключ 4 мм. Моменты затяжки должны быть не менее 3,5 и 6 Нм для зажимов кат.№№ 406310 и 406311 соответственно. Для повышения качества соединений и их долговечности следует использовать токопроводящие смазки. Через несколько дней после присоединения алюминиевых проводников необходимо произвести повторную протяжку винтовых зажимов с рекомендуемым моментом.

Применение такого аксессуара позволит безопасно и надежно подключить самонесущий изолированный провод к модульному устройству, обеспечив постоянное и безопасное электроснабжение объекта.

Получить разрешение

Прежде всего нужно согласовать во всех инстанциях весь регламент проведения работ, — некоторые официальные лица могут сильно нервничать, боясь брать ответственность за чужую работу, и могут не позволить эксплуатацию оборудования, если оно установлено не по их правилам и канонам, а монтаж выполнен не их специалистами.

В случае категорического отказа ведомства в просьбе осуществить подключение своими руками, данная статья будет полезна пользователю для проверки процесса и контроля качества исполнения работ.

Если «начальство даёт добро», то можно приступать к осуществлению задуманного. Но только в этом случае, и никак не иначе, без самодеятельности, иначе работа пропадёт впустую и можно получить внушительный штраф за самовольство.

Последовательность действий при подключении кабеля

Работу можно разделить на несколько основных этапов:

сначала необходимо раскатать кабель с помощью раскаточных роликов или вручную;
затем потребуется закрепить кабель на доме с помощью анкерного зажима;
далее натянуть СИП между домом и опорой;
затем закрепить кабель на опоре;
провода ответвления электропитания следует подключить к проводам воздушной линии.

Подключение можно проводить на высоте не меньше 2,75 метра над уровнем земли. Провод не должен провисать между опорой и домом под собственным весом, но и не должен быть слишком сильно натянут.

Также можно установить счетчик на опоре линии электропередач или на фасаде дома (при этом следует использовать ящик или коробку, которые обеспечат счетчику защиту от снега или капель дождя).
