Требования нормативных документов

Согласно ПУЭ п.7.1.78 допускается использование в жилых зданиях УЗО A или AC.

Однако там же приводятся примеры электроприборов с пульсирующим током утечки, которые желательно подключать к УЗО типа А, как обеспечивающие более надёжную защиту в сетях с выпрямителями, импульсными блоками питания и регуляторами напряжения.

Какого типа установить УЗО указано в ГОСТе Р МЭК 60755-2012 «Общие требования к защитным устройствам, управляемым дифференциальным (остаточным) током», в таблице В.1 которого показаны форма тока в обычной ситуации и тока утечки при повреждении изоляции в различных местах электросхемы.

Согласно данным этой таблицы, УЗО типа АС устанавливается для оборудования, имеющего схемы, указанные в п.п.8 и 9, а дифреле типа

А необходимо подключать для электроприборов, со схемами, изображёнными в п.п.1, 4, 5.

Аналогичные материалы предоставил шведско-швейцарский концерн АВВ, являющийся одним из крупнейших производителей защитных устройств.

Согласно его данным, для электросхем с номерами, указанными в вышеупомянутом ГОСТе, подходят:

• 1, 4, 5 — только тип А;
• 8 — возможна установка обоих видов — А и АС;
• 2 — ни один из этих приборов не обеспечивает надёжную защиту, необходим монтаж УЗО типа В.

Или можно посмотреть аналогичную таблицу в которой указано какой тип УЗО срабатывает при разных видах токов утечки:

2.3.8. Расширение предельных возможностей

Стандарт RS-485 допускает подключение не более 32 приемников к одному передатчику. Эта величина ограничивается мощностью выходного каскада передатчика при стандартном входном сопротивлением приемника 12 кОм. Количество нагрузок (приемников) может быть увеличено с помощью более мощных передатчиков, приемников с большим входным сопротивлением и промежуточных ретрансляторов сигнала (повторителей интерфейса). Все эти методы используются на практике, когда это необходимо, хотя они выходят за рамки требований стандарта.

В некоторых случаях требуется соединить устройства на расстоянии более 1200 м или подключить к одной сети более 32 устройств. Это можно сделать с помощью повторителей (репитеров, ретрансляторов) интерфейса. Повторитель устанавливается между двумя сегментами линии передачи, принимает сигнал одного сегмента, восстанавливает фронты импульсов и передает его с помощью стандартного передатчика во второй сегмент (). Такие повторители обычно являются двунаправленными и имеют гальваническую изоляцию. Примером может служить повторитель NL-485C фирмы RealLab!. Каждый повторитель позволяет добавить к линии 31 стандартное устройство и увеличить длину линии на 1200 м.

Распространенным методом увеличения числа нагрузок линии является использование приемников с более высокоомным входом, чем предусмотрено стандартом EIA/TIA-485 (12 кОм). Например, при входном сопротивлении приемника 24 кОм к стандартному передатчику можно подключить 64 приемника. Уже выпускаются микросхемы трансиверов для интерфейса RS-485 с возможностью подключения 64, 128 и 256 приемников в одном сегменте сети (www.analog.com/RS485). Отметим, что увеличение количества нагрузок путем увеличения входного сопротивления приемников приводит к уменьшению мощности передаваемого по линии сигнала, и, как следствие, к снижению помехоустойчивости.

Провода неизолированные для воздушных линий электропередачи А, АС, АСК, АСКП, АСКС. ГОСТ 839-80

• Назначение проводов марки А, АС, АСК, АСКП, АСКС
• Провода А, АС предназначены для передачи электрической энергии в воздушных электрических сетях в атмосфере с содержанием сернистого газа не более
  1,5 мг/м³. Провода применяются на суше всех макроклиматических районов, кроме ТВ и ТС (влажного и сухого тропического климата).
• Провода АСК, АСКС предназначены для передачи электрической энергии на побережьях морей и в прилегающих к ним районах в атмосфере с содержанием сернистого газа не боле 1,5 мг/м³ и хлористых солей не более 200 мг/м³ в сутки. Провода применяются на суше всех макроклиматических районов, кроме ТВ (влажного тропического климата).
• Провод АСКП предназначен для передачи электрической энергии на побережьях морей, соленых озер, в промышленных районах и районах засоленных песком. Провода применяются на суше и море всех микроклиматических районов.

• Конструкция проводов марки А, АС, АСК, АСКП, АСКС
• Алюминиевые провода марки А изготавливают из алюминиевых проволок марки АВЛ, скрученных концентрическими повивами.
• Сталеалюминиевые провода марки АС состоят из сердечника в виде стальных оцинкованных проволок и повивов из алюминиевых проволок марки АВЛ. В маркировке сечения проводов марки АС приводятся: в числителе — номинальное сечение алюминиевой части проволок; в знаменателе — номинальное сечение стального сердечника.
• Провод марки АСКС состоит из стального сердечника и повива из алюминиевых проволок. Межпроволочное пространство стального сердечника, включая его наружную поверхность, заполнено нейтральной смазкой повышенной нагревостойкости.
• Провод марки АСК состоит из стального сердечника и повива из алюминиевых проволок. Стальной сердечник провода изолирован двумя лентами полиэтилентерефталатной пленки. Многопроволочный стальной сердечник под полиэтилентерефталатной пленкой покрыт нейтральной смазкой повышенной нагревостойкости.

• Срок службы — не менее:
• 45 лет — для проводов марок А, АС;
• 25 лет — для провода марки АСКП;
• 10 лет — для проводов марок АСК, АСКС.

Пример условного обозначения: «Провод АС 50/8 ГОСТ 839-80».

Производитель — Амурский кабельный завод.

ОАО «Амурский кабельный завод» — единственное предприятие в дальневосточном регионе, которое обеспечивает кабельно-проводниковой продукцией различные отрасли промышленности, и работает как на российском, так и на зарубежном рынках.

Конструкция проводов марки АС

Номиналь- ное сечение, мм2	Алюминиевая часть провода	Стальной сердечник	Число повивов	Отношение сечения алюмини- евой части провода к сечению стального сердечника
число прово- лок	номиналь- ный диаметр проволок, мм	число прово- лок	номиналь- ный диаметр проволок, мм	алюми- ниевых прово- лок	стальных проволок
10/1,8	6	1,50	1	1,50	1	—	6,00
16/2,7	6	1,85	1	1,85	1	—	6,00
25/4,2	6	2,30	1	2,30	1	—	6,00
35/6,2	6	2,80	1	2,80	1	—	6,00
50/8,0	6	3,20	1	3,20	1	—	6,00
70/11	6	3,80	1	3,80	1	—	6,00
70/72	18	2,20	19	2,20	1	2	0,95
95/16	6	4,50	1	4,50	1	—	6,00
95/141	24	2,20	37	2,20	1	3	0,65
120/19	26	2,40	7	1,85	2	1	6,25
120/27	30	2,20	7	2,20	2	1	4,29
150/19	24	2,80	7	1,85	2	1	7,85
150/24	26	2,70	7	2,10	2	1	6,14
150/34	30	2,50	7	2,50	2	1	4,29
185/24	24	3,15	7	2,10	2	1	7,71
185/29	26	2,98	7	2,30	2	1	6,24
185/43	30	2,80	7	2,80	2	1	4,29
185/128	54	2,10	37	2,10	2	3	1,46
205/27	24	3,30	7	2,20	2	1	7,71
240/32	24	3,60	7	2,40	2	1	7,71
240/39	26	3,40	7	2,65	2	1	6,11
240/56	30	3,20	7	3.20	2	1	4,29
300/39	24	4,00	7	2,65	2	1	7,81
300/48	26	3.80	7	2.95	2	1	6,16
300/66	30	3,50	19	2,10	2	2	4,39
300/67	30	3,50	7	3,50	2	1	4,29
300/204	54	2,65	37	2,65	2	3	1,46
330/30	48	2,98	7	2,30	3	1	11,55
330/43	54	2.80	7	2.80	3	1	7,71
400/18	42	3,40	7	1,85	3	1	20,27
400/22	76	2,57	7	2,00	4	1	17,93
400/51	51	3,05	7	3,05	3	1	7,71
400/64	26	4,37	7	3,40	2	1	6,14
400/93	30	4,15	19	2,50	2	2	4,35
450/56	54	3,20	7	3,20	3	1	7,71
500/26	42	3.90	7	2,20	3	1	18,86
500/27	76	2,84	7	2,20	4	1	18,09
500/64	54	3,40	7	3,40	3	1	7,71
500/204	90	2,65	37	2,65	3	3	2,43
500/36	54	3,40	61	2,65	2	4	1,46
550/71	54	3,60	7	3,60	3	1	7,71
600/72	54	3,70	19	2,20	3	2	8,04

Стоимость АС

Стоимость кабеля в первую очередь зависит от количества материала, затраченного на его изготовление. Провод самого тонкого диаметра стоит дешевле. Для примера — цена кабеля сечением 16 мм2 составляет всего 12 Р/метр. Самые же толстые марки провода будут стоить в десятки раз дороже.

На цену влияет и тип торговли. Оптовая цена, как правило, существенно ниже. Поставщику выгодно иметь дело с большими объемами.

Главным достоинством провода АС является низкая стоимость Другое важное достоинство сталеалюминиевого провода — это его простота хранения. Кабель устойчив к большому разбросу температур окружающего воздуха и практически не подвержен влиянию влаги

Разновидности проводов для ЛЭП

Ассортимент изделий используемых для монтажа воздушных линий электропередач весьма широк используются марки А, АС, так же СИП-1;СИП-2,СИП-3,СИП-4.
Различаются  изделия по техническим характеристикам (параметрам). Используется провод:

• Алюминиевый;
• Изолированный;
• Сталеалюминевый;
• Не изолированный.

Изделия разнообразны по виду, имеют большой диапазон сечений. Вариант кабеля А, АС относится к не изолированным изделиям для ЛЭП. В процессе эксплуатации кабель подвержен атмосферным неблагоприятным воздействиям (высокая влажность, мороз, жара, наледь). Так же влияют химические вещества, содержащиеся в окружающей атмосфере такие, как — сернистый газ, морская соль. Провода воздушных линий обладают прочностью и отличаются высокой антикоррозийной устойчивостью.
Область применения данных изделий — открытое воздушное пространство 1 и 2 типа (если в атмосфере присутствует сернистый газ менее 150мг. на квадратный метр в сутки) во всех климатических точках на суше.

• Провод А — не изолированный. Изготовлено изделие  из алюминия (проволока). Скрутка кабеля выполнена концентрическим повивом;
• Провод АС с сердесником стальным оцинкованным,  обмотанным специальным способом алюминиевой проволокой. Вес провода АС весьма мал, что дает ему неоспоримое преимущество, в случае применения большого количества материала;
• Самонесущий изолированный провод  (СИП).

Такое изделие, как кабель СИП весьма востребовано. Как правило, ему отдают предпочтение при монтаже ЛЭП.
Провода ВЛ СИП имеют массу достоинств:

1. Надежность;
2. Эффективность;
3. Экономичность в обслуживании, эксплуатации;
4. Долговечность;
5. Значительное  сокращение потерь электроэнергии;
6. Простота и легкость при монтаже, ввиду специально применяемой арматуры;
7. Ввод в эксплуатацию без отключения напряжения электроустановки;
8. Значительно сокращается  незаконное потребление энергии.

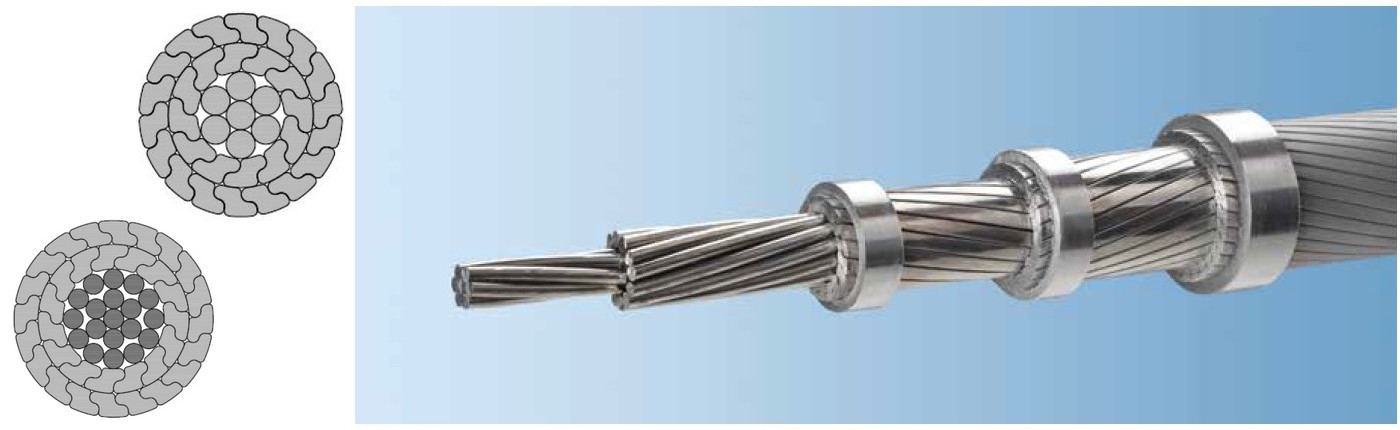

Высокотехнологичные провода АААС-Z и AACSRZ с Z-образными проволоками

В качестве 1-2 наружных слоев взамен круглых использованы проволоки Z-образного профиля, что дает возможность получить наружный слой практически идеально гладким. При этом достигается значительное уменьшение коэффициента аэродинамического сопротивления и более плотная компоновка. Опоры на линиях и сами провода типа Z испытывают меньшие механические напряжения по сравнению с традиционными проводами равного диаметра, что снижает риски выхода линии из строя при возникновении повышенных нагрузок в виде шквалистых ветров и гололедно-изморозевых отложений. Более компактная конструкция проводов типа Z позволяет увеличить эффективное сечение провода, а, значит, пропускную способность ВЛ.

Преимущества:

•  увеличение пропускной способности существующих линий, решение проблемы перегрузок;
•  снижение механических нагрузок от пляски проводов, прикладываемых к опорам ЛЭП;
•  повышение коррозионной стойкости;
•  снижение риска обрыва провода при частичном повреждении нескольких внешних проволок из-за внешних воздействий, в том числе в результате удара молнии;
•  улучшенные механические свойства проводов, снижающие вероятность налипания снега и образования льда;
•  снижение тепловых потерь;
•  значительное снижение аэродинамического коэффициента;
•  снижение уровня шума, следовательно, улучшение эксплуатационных показателей в населенных районах;
•  снижение уровня усталости металла в проводе и, следовательно, увеличение жизненного цикла за счет самогашения колебаний;
•  возможность использования при монтаже существующей арматуры.

ООО «Ламифил» производит провода типа Z усиленные высокопрочным стальным сердечником марки AACSRZ. При равной массе эти провода имеют прочность в 1,5 – 2 раза выше, чем у стандартных сталеалюминиевых проводов, и рекомендуются для больших переходов или для линий, которые подвергаются большим механическим нагрузкам (ветер, гололед).

Для проектов с акцентом на энергосбережение предлагаются провода высокой проводимости – марок AAAC-Z (ВП) и AACSRZ (ВП). Это аналоги европейских проводов UHC (ultra high conductivity), изготавливаемых из алюминиевой катанки повышенной проводимости. Данные решения позволяют на 5-9% снизить потери передаваемой электроэнергии. По оценкам европейских специалистов применение проводов UHC дает ежегодную экономию до 36 МВт на километр линии.

Имеются Заключения аттестационной комиссии (ЗАК) ПАО «Россети»:

•  по проводам АААС-Z ― № IЗ-23/16 от 10.02.2016
•  по проводам ААСSRZ ― № IЗ-24/16 от 10.02.2016



Похожие документы

26 июля 2009 г.
Самонесущие изолированные провода 0,4 кВ для распределительных сетей Торсада
Данный тип проводов предназначен для передачи и распределения электрической энергии в сетях напряжением до 1 кВ.

1 июля 2009 г.
Фильтры гармоник для сетей низкого напряжения
Магистральные и распределительные сети предназначены для работы с синусоидальным напряжением и током детерминированной частоты. Однако при подключении нелинейных нагрузок таких, как тиристорные приводы, преобразователи частоты, сварочные аппараты, электродуговые сталеплавильные печи и др., генерируются высшие гармонические составляющие токов, что приводит к существенному снижению качества электроэнергии. Для устранения этой проблемы целесообразным является использование фильтров гармоник.

13 августа 2009 г.
Дроссель двигательный или сетевой
Дроссель двигательный или сетевой предназначен для ограничения скорости нарастания фронтов напряжения на двигателе и перенапряжений в кабеле и на двигателе, чтобы уменьшить радиоизлучение кабеля, при использовании его в качестве сетевого дросселя – для снижения уровня гармоник тока, для защиты преобразователя от кратковременных всплесков сетевого напряжения, увеличения коэффициента мощности.

30 июня 2009 г.
Активный фильтр MaxSine
Активные фильтры — новое поколение устройств компенсации реактивной мощности и фильтрации ВГС.

1 июля 2009 г.
Реле защиты по частоте и напряжению MiCOM P941-943
Терминалы защиты по частоте и напряжению MiCOM Р941-943 обеспечивают точное измерение частоты при её потере и восстановлении. Обширные функциональные возможности гарантируют оптимальное использование для выполнения АЧР, ЧАПВ и защиты генераторов от анормальных частотных режимов.

Плюсы и минусы алюминиевых проводов

Обычно именно от характеристики положительных и отрицательных сторон материала зависит, подойдёт ли он для реализации тех или иных целей.

Среди плюсов алюминиевых проводов и кабелей можно выделить следующие:

Стоимость изделия. Если нужно много материалов, цена играет не последнюю роль. В целом, алюминий дешевле меди

Но стоит принимать во внимание, что если подобрать медные и алюминиевые проводники с разным сечением и похоже мощности, ценовая разница будет минимальной.
Вес алюминия. Алюминий весит в несколько раз меньше меди

Из-за этого проведение по воздуху требует меньше затрат времени и денег, поскольку кабелю не нужны дополнительные опоры. Расходы на установку значительно более экономичны.

Среди минусов алюминиевых проводов и кабелей выделяем:

•  Материал обладает текучестью. Поскольку сплав мягкий, контакты менее надёжны, чем при установке медных проводников. Из-за текучести проводки нужно время от времени обновлять и обслуживать, так как контакты изнашиваются и ослабевают.
•  Быстро окисляется. Если провод или кабель подвергнется воздействию влаги и воздуха, он быстро окислится. Поверхность будет покрыта плёнкой, после чего окисление остановится. Можно сказать, что проводник защищает сам себя, но он мешает току проходить. По этой причине контакт быстрее выйдет из строя из-за постоянного нагрева и увеличения сопротивления.
• Алюминий более хрупкий, чем медь. Такие проводники не обладают большой гибкостью, и при сгибах алюминий может лопнуть. Из-за этого проводники можно повредить даже в процессе монтажа и установки электрического оборудования.

В целом, некоторые недостатки могут устраняться производителями. Например, именно от сплава зависит, какой будет текучесть материала провода или кабеля.

Подробнее о проводах

Провод СИП

•  Маркировка расшифровывается как «самонесущий изолированный провод».
• Используется на линиях с напряжением в 35000 Вольт.
• От одной до четырёх жил.
• В аббревиатуре могут встретиться цифры и буквы. «А» указывает на нулевую изолированную жилу.
•  Жилы защищены от воздействия ультрафиолетовых лучей.
•  Особенности можно определить по маркировке.
•  Встречаются провода из алюминия и стали.

Провода АПВ

•  Жила монолитная, есть слой изоляции. Изоляция выполнена из поливинилхлорида.
•  Сечение от двух с половиной до шестнадцати квадратных миллиметров.
• Проводят в разных местах.
• При стандартном значении герц рассчитан на значение напряжения до 1 кВ.

Провод А

• Изоляция отсутствует.
• Состоит из множества скрученных проволок.
•  Сечение от шестнадцати до семисот пятидесяти квадратных миллиметров.

Провод АС

1. Изоляция отсутствует.
2. Есть сердечник из стали, этим он отличается от провода марки «А».
3. Более устойчив к механическим повреждением.
4. Обладает повышенной жесткостью.

Отличие характеристик УЗО типа А и АС

Устройство защитного отключения отличаются конструкцией, внутренним устройством (электромеханические и электронные), родом дифференциального тока утечки, значением выдержки времени и защитой тока утечки в однофазных или трехфазных сетях.

Род тока утечки может быть не только чисто синусоидальным 50 Гц, он может быть также пульсирующим постоянным или непрерывным постоянным. Вид дифференциального тока утечки зависит от места возникновения неисправностей. Например, нарушение изоляции сетевого провода устройства, пробой диодов выпрямительного блока электротехники и утечка пульсирующего постоянного тока по нагару, на корпус прибора и т. д.

Существует несколько типов устройств защитного отключения.

Тип АС. Такое УЗО рассчитано на срабатывание при утечке переменного тока. Если неисправность возникла в тиристорных устройствах, выпрямителях, то есть в таких устройствах где ток утечки будет пульсирующим постоянным или постоянным, то защита УЗО типа АС может просто не отреагировать на него.

Маркировка УЗО АС

Есть вероятность насыщения сердечника постоянным электромагнитным полем, что заметно снижает чувствительность блока к защите от переменного тока утечки или вовсе приведет к отказу защиты. Получается, что работа защиты типа АС может полностью нарушится из-за появления пульсирующего постоянного или полного постоянного тока утечки. Обозначается УЗО типа АС знаком переменного тока.

УЗО АС

Типа А. Эти устройства предназначены для работы с такими родами токов утечки, как переменный и пульсирующий постоянный. Они имеют более высокую чувствительность к пульсирующему постоянному току утечки, стоимость их соответственно выше.

Если переменный ток утечки появляется при нарушении изоляции сетевых проводов, то пульсирующий постоянный ток возникает при неисправности тиристорных, преобразователей напряжения, компьютеров, электронных схем стиральных машин, микроволновок и другой бытовой техники.

Почти вся техника сегодня имеет экономичный импульсный блок питания, даже светодиодные лампы содержат такие источники питания. Маркируются устройства типа А следующим образом.

УЗО А

Тип В. Схема такого прибора имеет защиту по переменному току утечки, а также защиту от пульсирующего постоянного тока и постоянного дифференциального тока утечки. Этот обширный вид защиты используется в промышленности, а в домах он не используется ввиду его высокой стоимости.

УЗО типа В

Тип S. Этот вариант УЗО устанавливается в домах и квартирах как селективная защита, имеющая задержку времени, необходимую для срабатывания нижестоящих УЗО.

Обозначение типов АС, А и В на корпусе УЗО

Вывод: Более качественная защита конечно у устройств типа А. В некоторых инструкциях на стиральную машину рекомендуется устанавливать защиту типа А. За рубежом также повсеместно устанавливают защиту типа А. Так как практически вся техника для дома имеет импульсные блоки питания и другие элементы, которые при неисправности могут вызвать пульсирующий постоянный ток рекомендуется устанавливать УЗО типа А.

Когда нет возможности выбрать УЗО этого типа, ставьте защиту типа АС. Некоторые качественные бренды этих устройств имеют повышенную чувствительность и хорошо срабатывают на пульсирующий постоянный ток утечки. Вероятность возникновения пульсирующего постоянного тока утечки гораздо ниже, чем появление переменного тока утечки. Поэтому, если устройство типа А не по карману, ставьте защиту типа АС. Лучше установить защиту АС, чем вовсе ее не иметь.

Помогла вам статья?

ДаНет

Диаметры и массы проводов марки АС

Номинальное сечение, мм2	Диаметр, мм	Масса, кг/км
провода	стального сердечника	1 км алюминиевой части провода	1 км стальной сердечника
10/1,8	4,5	1,5	28,9	13,8
16/2,7	5,6	1,9	44,0	20,9
25/4,2	6,9	2,3	67,9	32,4
35/6,2	8,4	2,8	100,0	48,0
50/8,0	9,6	3,2	132,0	63,0
70/11	11,4	3,8	188,0	88,0
70/72	15,4	11,0	188,0	567,0
95/16	13,5	4,5	261,0	124,0
95/141	19,8	15,4	251,0	1106,0
120/19	15,2	5,6	324,0	147,0
120/27	15,4	6,6	320,0	208,0
150/19	16,8	5,6	407,0	147,0
150/24	17,1	6,3	407,0	190,0
150/34	17,5	7,5	406,0	269,0
185/24	18,9	6,3	515.0	190,0
185/29	18,8	6,9	500,0	228,0
185/43	19,6	8,4	509,0	337,0
185/128	23,1	14,7	517,0	1008,0
205/27	19,8	6,6	566,0	208,0
240/32	21,6	7,2	673,0	248,0
240/39	21.6	8.0	650,0	302,0
240/56	22,4	9,6	665,0	441,0
300/39	24,0	8,0	830,0	302,0
300/48	24,1	8,9	812,0	374,0
300/66	24,5	10,5	796,0	517,0
300/67	24,5	10,5	796,0	527,0

ЛИТЕРАТУРА

1. Алексеев Б.А. Оценка нагрузочной способности воздушных линий и методы её повышения // Энергоэксперт, 2010, № 4, с. 80-83.
2. Зарудский Г.К., Платонова И.А., Шведов Г.В., Кро-хин А.Ю. Инновационные провода для воздушных линий электропередачи. Часть 1 // КАБЕЛЬ-news, 2010, № 4, с. 66-68.
3. Алексеев Б.А. Повышение пропускной способности воздушных линий электропередачи и применение проводов новых марок // ЭЛЕКТРО, 2009, № 3, с. 45-50.
4. ГОСТ 839-80. Провода неизолированные для воздушных линий электропередачи. Технические условия. — М.: Изд-во стандартов, 1980.
5. Электротехнический справочник: в 4 томах, т.3. Производство, передача и распределение электрической энергии. — 8-е изд. — М.: Издательство МЭИ, 2002 (Раздел 50. Конструкции воздушных линий электропередачи).
6. Зарудский Г.К., Платонова И.А., Шведов Г.В., Кро-хин А.Ю. Инновационные провода для воздушных линий электропередачи. Часть 3 // КАБЕЛЬ-news, 2011, № 2, с. 52-54.
7. Френкель В. Высокотемпературные провода с малой стрелой провеса // Энергоэксперт, 2010, № 4, с. 66-68.
8. Щеглов Н. Современные подходы к совершенствованию и развитию воздушных линий электропередачи // Энерго-info, 2010, № 10, с. 66-69.
9. Кувшинов А. Инновационные конструкции для высоковольтных линий электропередачи // КАБЕЛЬ-news, 2012, № 2, с. 30-32.
10. Номенклатурный каталог завода «ЭМ-КАБЕЛЬ» // Материалы выставки Cabex 2012.
11. Соколов С. Провод конструкции GTACSR повышает пропускную способность ВЛ // Новости электротехники, 2005, № 5, с. 80-81.
12. Котов Р. Сравнение технологий производства композитных проводов // ЭЛЕКТРОЭНЕРГИЯ. Передача и распределение, 2013, № 1, с. 46-47.
13. Ермаков А. Передача энергии по высокотехнологичным проводам // ЭЛЕКТРОЭНЕРГИЯ. Передача и распределение, 2012, № 5, с. 54-55.
14. Кошиц И., Светиков Ю. Повышение надёжности проводов и грозотросов ЛЭП // КАБЕЛЬ-news, 2011, № 1, с. 56-65.
15. Шувалов М.Ю. Инновации кабельной промышленности в электроэнергетике // КАБЕЛЬ-news, 2012, № 4, с. 38-44.
16. Костиков И.С., Горожанин М.А. Эффективные решения в сфере передачи и распределения энергии // Энергоэксперт, 2010, № 5, с. 84-85.
17. Зарудский Г.К., Платонова И.А., Шведов Г.В., Крохин А.Ю. Инновационные провода для воздушных линий электропередачи. Часть 2 // КАБЕЛЬ-news, 2010, № 6-7, с. 48-51.
18. Группа компаний «Сим-Росс» — энергоэффективные провода для российской электроэнергетики // КАБЕЛЬ-news, 2012, № 4, с. 24-27.
19. Зуев Э.Н. Техника передачи электроэнергии: проблемы развития // КАБЕЛЬ-news, 2010, № 4, с. 40-52.
20. Непомнящий В.А. Оценка эффективности использования в электрических сетях проводов с повышенной пропускной способностью // Энергоэксперт, 2011, № 3, с. 38-44.
21. Справочник по проектированию электрических сетей // Под ред. Д.Л. Файбисовича. — 4-е изд. — М.: ЭНАС, 2012.

Заключение

Описанные в статье проблемы не являются обязательными к приобретению. Возможно, найдётся человек, который скажет: «Я вот в своих проектах всё время применяю исключительно омедненную витую пару категории 5Е и проблем не знаю». Разумеется, большую роль играет качество исполнения, условия эксплуатации, периодический контроль и своевременное обслуживание. Однако, остается еще необходимость использовать PoE, а для такой ситуации использование медной витой пары категории 6 является более перспективным решением.

Возможная экономия при использовании дешевой омедненной витой пары носит достаточно специфический характер. Если речь идет о крупномасштабных проектах уровня Enterprise для бизнеса, критичного к ИТ — разумнее использовать высококачественную медную пару от проверенных, хорошо зарекомендовавших себя производителей. Если речь идёт о малых сетях, то экономия на витой паре, особенно в условиях «приходящего админа» выглядит довольно сомнительно. Иногда бывает лучше переплатить за качественный кабель, чтобы снять потенциальные проблемы, повысить надежность, расширить диапазон возможностей (PoE) и снизить стоимость обслуживания.

Благодарим наших коллег из компании NeoNate за помощь в создании материала.

Приглашаем в наш телеграмм канал и на форум. Поддержка, консультации по выбору оборудования и просто общение профессионалов. Добро пожаловать!

Хотите стать партнером Zyxel? Начните с регистрации на нашем партнерском портале.
