Как соединять провода правильно: 7 методик пуэ

Как соединить провода наушников

Иногда у исправных наушников обламывается кабель возле штекера, но есть штекер от неисправных наушников. Бывают также и другие ситуации, в которых необходимо соединение проводов в наушниках.

Для этого нужно:

обрезать обломанный штекер или неровно оборванный кабель;
зачистить внешнюю изоляцию на 15–20 мм;
определить, какой из внутренних проводов является общим и проверить целостность всех проводников;
обрезать внутренние проводки по принципу: один не трогать, общий на 5 мм и второй на 10 мм. Это делается для уменьшения толщины соединения. Общих проводников может быть два — на каждый наушник свой. В этом случае они скручиваются вместе. Иногда в качестве общего проводника используется экран;
зачистить концы проводов. Если в качестве изоляции используется лак, то он сгорит в процессе лужения;
залудить концы на длину 5 мм;
на провод надеть кусочек термоусадочной трубки длиной на 30 мм больше, чем ожидаемая длина соединения;
на длинные концы надеть кусочки более тонкой термоусадочной трубки длиной 10 мм, на средний (общий) не одевать;
скрутить проводки (длинные с короткими, а средний со средним);
пропаять скрутки;
отогнуть пропаянные скрутки наружу, к незащищенным краям, надвинуть на них кусочки тонкой термоусадочной трубки и прогреть её феном или зажигалкой;
надвинуть на место соединения термоусадочную трубку большего диаметра и прогреть.

Если всё было сделано аккуратно, а цвет трубки подобрать по цвету кабеля, то соединение незаметно и наушники будут работать не хуже новых.

Нюансы

Соединение проводников из разных материалов

Самым основным является то, что скрутку ЗАПРЕЩЕНО выполнять с проводниками из разных материалов. ЗАПРЕЩЕНО сплетать провода из меди и алюминия. Обусловлено это тем, что при контакте меди и алюминия возникает гальваническая пара, которая разрушает созданное соединение. Чем выше, проходящий ток через сплетение, тем быстрее произойдет его разрушение. Грозит такой контакт проводов следующими последствиями:

нагревом, искрением и последующим возгоранием;
ухудшение качества контакта такой «сплетки»;
уменьшение площади соприкосновения;
сильному нагреву проводов в месте сплетения;
быстрому окислению;
при временной и мощной нагрузке возникают циклы «нагрев-охлаждение», что чревато сильным
ухудшением качества соединения.

Появление окисной пленки

Пленка появляется в результате взаимодействия кислородной среды воздуха и проводника. Металлические проводники, используемые при создании соединений, как правило, сделаны из алюминия или меди и достаточно сильно страдают от окисной пленки при отсутствии изоляции соединения. Более дорогие материалы, редко используемые в электрических схемах, такие как золото и платина лишены этого недостатка, но их стоимость крайне высока. Окисная пленка на проводах грозит следующими последствиями:

ухудшение качества контакта скрутки;
усиление процесса нагрева при прохождении тока.

Бороться с данным недостатком достаточно просто — необходимо провести качественную изоляцию скрутки.

Возникновение переходного контактного сопротивления

Данное сопротивление появляется в результате плохого контакта проводов между собой, из-за чего в месте перехода тока из одной детали в другую сильно возрастает температура. Переходное контактное сопротивление служит катализатором быстрого разрушения сплетения проводов, особенно при отсутствии изоляции. Для минимизации переходного контактного сопротивления следует делать максимально плотный контакт между двумя проводниками.

Электропроводка в деревянном доме своими руками. Технические рекомендации.

От столба до дома.

От столба до дома кабель можно протянуть двумя способами:

1. Подземный. Безопасный, но дорогостоящий. Требует согласования в электроснабжающей организации.

Принцип: Кабель протягивают в металлической трубе, проложенной под землей на глубине не менее 0,8 метра.

2. Воздушный. Наиболее распространенный. Недорогой и простой. Потому, о нем подробнее.

Принцип: Протяжка по воздуху. Обычно используют провод типа СИП

Что такое СИП?

СИП — самонесущий изолированный провод с изоляцией из сшитого полиэтилена. Используется для прокладки воздушных линий электропередач. Материал изоляции делает его устойчивым к воздействию УФ-излучения и перепадам температуры. СИП изготовленный по ГОСТ имеет заявленный производителем срок эксплуатации не менее 25 лет (обычно 40-45, в зависимости от производителя !)

Как протянуть СИП?

Самый популярный кабель – СИП4. Для его монтажа не требуется несущий трос.

1. В стене дома делается отверстие, в которое загоняют металлическую трубу (гильзу). Сквозь нее протягивают медный кабель, который пойдет от места ввода до щита. (В доме СИП прокладывать запрещено!)

2. Недалеко от трубы к стене дома крепится крюк.

3. СИП фиксируют в анкерном зажиме и цепляют зажим на крюк.

4. Герметичными сжимами СИП соединяется с медным кабелем.

Для большей надежности, на месте вывода медного кабеля, закрепляют герметичный пластиковый бокс. Т.е. металлическая труба входит в бокс со стороны задней его стенки. Концы СИП, также заводят в бокс, через герметичные цанговые разъемы. Соединение СИП и медного кабеля проводят уже внутри бокса. Такой вариант предпочтительнее. Но, не запрещено и без бокса, как на иллюстрации.

Как соединить СИП и медный кабель.

Соединяют СИП и ВВГнг (ВВГнг-LS, NYM) с помощью герметичных кабельных сжимов. Герметичность препятствует окислению проводников в местах контакта. Это существенно снижает вероятность короткого замыкания.

От ввода до щита.

1. Какой кабель выбрать? ВВГнг, ВВГнг-LS или NYM?

Все эти кабели предназначены для стационарной прокладки. Они имеют медные жилы, изолированные ПВХ-пластикатом. Наружная оболочка также изготовлена из ПВХ.

ВВГнгLS – не только не поддерживает горение, но и выделяет минимальное количество опасных веществ при нагревании. Именно этот кабель рекомендуется для прокладки внутри деревянных домов. Бывает плоский и круглый. Плоский дешевле. Круглый удобнее прокладывать. Подходит для групповой прокладки.

Основное отличие NYM от ВВГнг – трехслойная оболочка. Между жильной изоляцией и наружной оболочки находится наполнитель из экструдированной резиновой смеси. Такой слой увеличивает огнестойкость изоляции. А также, снижает напряженность между наружной оболочкой и жилами, повышая механическую прочность кабеля. Следует помнить, что кабель NYM предназначен только для одиночной прокладки.

От места ввода до щита кабель протягивают в пластиковой гофрированной трубе (в гофре). Гофрированная труба изготавливается из огнестойкого пластиката и служит дополнительной защитой от пожара.

В стенах и межэтажных перекрытиях кабель протягивают в толстостенных металлических трубах (гильзах). Диаметр трубы выбирается исходя из размера кабеля. Следует помнить, что после прокладки кабеля должно остаться свободным минимум 40% пространства трубы. Толщина стенок трубы регламентирована.

Эта мера имеет практический смысл:

Защита от пожара. (Это основное. Куда же без защиты от пожара в деревянном доме.)
Защита кабеля от механических повреждений в местах ввода, где наиболее высока вероятность повреждения кабеля (даже и в гофре).
Защита кабеля от грызунов.(«Видишь суслика? — Нет. — А он есть. » Грызуны — они такие. )

Кстати, если расстояние небольшое (2-2,5 метра) в металлической трубе можно проложить весь этот участок. Если большое – то вы получите две проблемы:

Высокая стоимость самой трубы.
Сложность ее протяжки и размещения.

Если трудности вас не пугают, тогда — действуйте. Наградой будет абсолютная пожаробезопасность.

Важно знать и применять, а зачем?

Электрический ток – источник повышенной опасности. Пренебрежение правилами монтажа электросети могут привести к таким последствиям, как:

поражение током;
отравление токсичным дымом горения изоляции;
пожар.

Некачественная скрутка является одной из причин таких последствий. В местах плохого соединения проходящий ток испытывает повышенное сопротивление. Возникающая при этом тепловая энергия не успевает рассеяться, происходит чрезмерное нагревание. При увеличении нагрузки на этом участке цепи сопротивление еще больше вырастает, и происходит короткое замыкание.

Выполненные соединения проводов скруткой с соблюдением правил гарантирует безопасную работу сети. В месте контакта не станет расти сопротивление, ток будет проходить по проводнику. Соединенные электрические провода можно скрыть в коробку или под штукатурку. Последствий при соблюдении инструкций по скрутке не будет.

Плюсы и минусы

При помощи скрутки можно быстро соединять провода

Сплетение проводников не рассчитано на подключение мощных приборов – чайников, стиральных машин, обогревателей, холодильников, компьютеров. Несмотря на это у скрутки есть несколько преимуществ:

быстрый процесс организации;
при правильном исполнении – долговечность;
отсутствие необходимости в специальных инструментах;
создание сигнальных контактов;
дополнительное усиление при использовании технологии пайки;
минимум затрат на расходные материалы;
возможность повторного выполнения.

В числе недостатков выделяются:

обязательная изоляция скрученного участка;
нормальная работа линии только при подключении маломощных потребителей;
неудобство выполнения;
риски возгорания проводки при нарушениях алгоритма;
постоянные перепады напряжения и перегрузка скрученного участка.

Разновидности скруток

Разновидности скруток Правильно сделав скрутку проводов, можно получить надежный и плотный участок. Мастера прибегают к различным видам соединения – безопасным и прочным:

Бандаж – к двум отрезкам прикладывается дополнительный и оплетает вокруг них. Так создается дополнительное усиление участка.
Желобок – при параллельной технике одна жила остается неподвижной, а вторая обвивается вокруг нее. Этот вид подразумевает проделывание одним кабелем 3-4 витка вокруг второго. Затем первый прокладывает плотно параллельно второму и снова делается 3-4 витка;
параллельное соединение. Два проводника со снятой на одинаковом уровне изоляцией укладываются рядом. Кончики плотно перекрещиваются и закручиваются в любую сторону.

Почему контактные соединения должны быть выполнены правильно

Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.

Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения

Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание.

Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.

Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.

Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.

Причины ненадежности соединения скруткой и способы борьбы с ними

Технические дефекты при сращивании являются прямым следствием высокого риска контактного сопротивления с неконтролируемым ростом с течением времени. Это определяется по появлению оксидного слоя, дополняемого движениями проводов при механическом воздействии на сращиваемые провода.

Методы устранения упомянутых дефектов основаны на устранении первоначальных причин. Таким образом, скорость образования оксидной пленки с ее высоким удельным сопротивлением снижается при использовании герметичной изоляции. Увеличение сопротивления, вызванное уменьшением площади контакта во время движения, подавляется плотным прижатием проводов друг к другу.

Способы соединения

Из разрешенных методов ПУЭ разрешает создавать контакт следующими способами:

Соединение скруткой запрещено. Это связано с тем, что контакт будет подвергаться температурному воздействию. При росте температуры материал расширяется, при охлаждении наоборот сужается. Так как контакт ничем не закреплен, он быстро выйдет из строя и разрушится. Скручивание может использоваться только вместе с другим способом соединения – например, сваркой или пайкой.

Метод сжимов

Этот способ включает в себя винтовые и болтовые соединения, а также контакт с помощью зажимов Wago. Такие механизмы позволяют соединить одножильный и многожильный медный провод. На данный момент такой способ является самым распространенным и удобным. К преимуществам можно отнести невысокую стоимость, надежность, простоту процесса и отсутствие необходимости покупки дополнительного оборудования.

Лучше соединять таким способом провода с сечением до 25 кв.мм. Проводники с большим сечением требуют другого соединения или нужно будет учитывать нюансы при контакте методом сжимов.

Винтовое соединение используется для кабелей небольшого сечения. Его суть заключается в установке двух проводников в латунную трубку и зажимании каждого отрезка своим винтом. При соединении одножильного и многожильного кабелей есть риск повреждения тонкой проволоки. По этой причине рекомендуется защищать их с помощью специального наконечника. Существуют специальные клеммы с зажимной площадкой, для которых применение наконечников не требуется. Они обеспечивают качественный зажим без повреждения проволоки по всему сечению трубки из латуни.

Метод прессовки

Опрессовка проводов осуществляется с использованием специального инструмента – клещей. Он бывает ручной и гидравлический. Для проводников с небольшим сечением подходят ручные клещи.

Также потребуются специальные гильзы из меди, алюминия или латуни. Подбираются под соответствующий материал жил кабеля. Если нужно соединить несколько многожильных проводов перед клеммником, применяются наконечники.

Прессовка применяется для любых видов кабелей – многожильных, одножильных, их комбинации

Важно лишь правильно подобрать тип гильзы и нажимное усилие

Метод сварки

Сварка проводов – самый надежный и долговечный способ соединения. Его недостаток заключается лишь в сложности реализации своими руками, так как для работы потребуется профессиональный сварочный аппарат. Также предъявляются требования к опыту мастера – в случае отсутствия необходимых навыков следует выбрать другой способ соединения или доверить работу профессионалу.

С помощью сварочного аппарата расплавляются концы жил. Когда они застывают, образуется единое целое между двумя отрезками и обеспечивается качественный контакт. С помощью такого метода можно соединять неограниченное число проводников в одной точке. Но нужно понимать, что при контакте одножильного и многожильного кабеля будут возникать сложности. Мастер должен будет выполнить несколько дополнительных шагов перед сваркой. Подключение четырехжильного провода к одножильному:

Расплавление оконцевания многожильного провода.
Соединение расплавленного проводника с одножильным отрезком.

Пайка

Для пайки двух отрезков кабеля также потребуются дополнительные инструменты – паяльник, канифоль, припой, паяный жир. Мастер должен уметь паять, иначе надежный контакт обеспечить не получится.

Как скрутить многожильный провод вместе с одножильным:

Зачистка от изоляции.
Обработка поверхности обоих проводников канифолью.
Наматывание многожильного кабеля на одножильный.
Сгибание одножильного кабеля, обжимание пассатижами.
Обработка места паяльным жиром и припоем.

Также существует вариант соединения, когда обработка жиром и канифолью производится отдельно для каждой части провода. Затем проводники соединяются параллельно и место контакта обрабатывается припоем.

Одножильные проводники соединить проще. Для этого их достаточно зачистить от изоляции и обработать канифолью. Затем кабели нужно спаять. Если для соединения берется луженый одножильный проводник, обработка канифолью не требуется.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Что делать, если проводов несколько?

При скреплении двух контактов проблем обычно не возникает. А вот что делать, если одновременно необходимо объединить три, четыре и более?

В этом случае рекомендуется остановить свой выбор на следующих вариантах соединения (от лучшего к худшему):

с помощью клеммников wago;
опрессовка гильзами;
пайка;
скрутка с использованием сизов;
скручивание и обмотка изолентой.

Порядок соединения проводов для каждого из методов мы подробно рассмотрели выше. Настоятельно рекомендуем Вам использовать первый вариант, т.к. он относиться к наиболее современному и эффективному. При этом стоимость ваг не слишком велика, а проводка служит более 30 лет.

Разновидности скруток

Бандаж – к двум отрезкам прикладывается дополнительный и оплетает вокруг них. Так создается дополнительное усиление участка.
Желобок – при параллельной технике одна жила остается неподвижной, а вторая обвивается вокруг нее. Этот вид подразумевает проделывание одним кабелем 3-4 витка вокруг второго. Затем первый прокладывает плотно параллельно второму и снова делается 3-4 витка;
параллельное соединение. Два проводника со снятой на одинаковом уровне изоляцией укладываются рядом. Кончики плотно перекрещиваются и закручиваются в любую сторону.

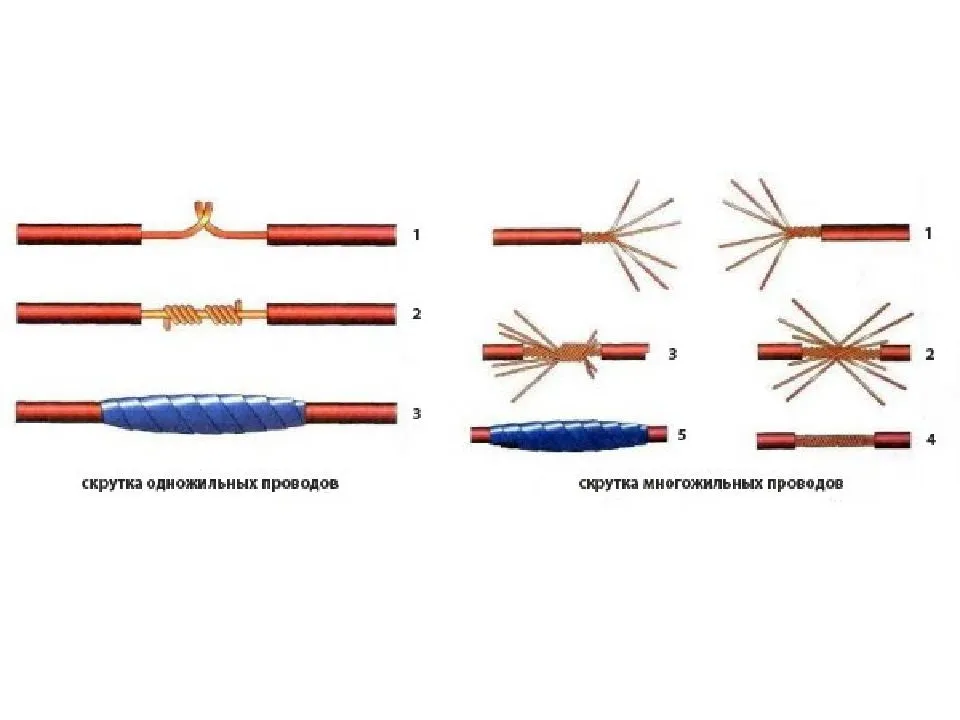

Особенности скручивания одножильных проводов

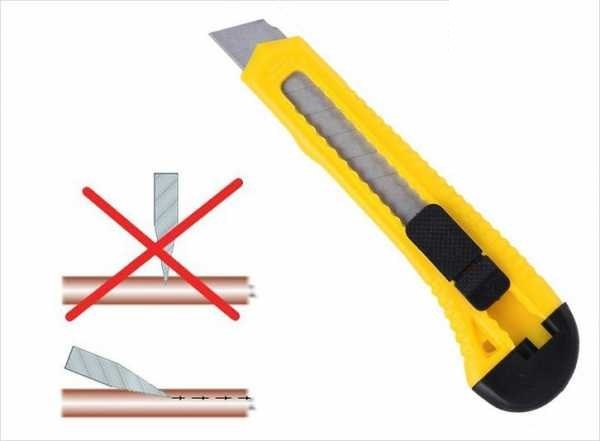

Техника удаления изоляции с проводки Чтобы скручивать одножильные провода плотно и правильно, подойдет параллельное соединение. При выполнении работ необходимо:

снимать изоляцию под углом меньше 90 градусов;
действовать аккуратно, если материалом кабеля является алюминий;
зачищать для соединения изоляцию на отрезок, равный 3-4 см;
уложить два кабеля друг на друга на 1,5-2 см выше оголенного места под углом 45 градусов;
придерживая левой рукой участок выше среза, начинать скручивать жилы;
работать так, чтобы вначале была скрутка с изоляцией, а потом – оголенный отрезок;
окончить процесс скручивания пассатижами для дополнительной плотности.

Опасность некачественного соединения проводов

От качества соединения одножильного и многожильного проводника зависит безопасность эксплуатации электрической цепи. При использовании неправильной методики могут проявиться следующие проблемы:

Разрушение изоляционного покрытия проводников.
Короткое замыкание.
Воспламенение токопроводящих жил.

Неправильное соединение проводов может привести к пожару

Такие факторы проявляются по причине недостаточной площади соприкосновения контактной части проводов. Это приводит к увеличению переходного сопротивления. Данный показатель будет постепенно расти, так как со временем в месте некачественного соединения будет образовываться окисел. В результате будет наблюдаться рост температуры, что впоследствии и приведет к повреждениям электрической цепи.

Для чего нужно хорошая скрутка?

Представьте себе, что два соединяемых провода скрутили между собой лишь бы как. Те, кто знаком с электротехникой, знают, что в месте контакта двух проводников возникает переходное сопротивление. Его величина зависит от двух факторов:

площади поверхности в месте контакта;
наличия окисной плёнки на жилах.

Для выполнения скрутки жила оголяется, металл взаимодействует с кислородом воздуха, в результате чего поверхность проводника покрывается окисной плёнкой, которая имеет приличную величину удельного сопротивления.

пример некачественно выполненной скрутки: место скрутки нагревается, изоляция плавится

Соответственно, если скрутка выполнена некачественно, переходное сопротивление увеличивается, что в свою очередь при прохождении электрического тока через место соединения будет вызывать нагрев. В итоге место скрутки может нагреться так, что произойдёт возгорание электропроводки. Наверняка каждому приходилось в жизни слышать фразу, что пожар произошёл по причине неисправности в электросети.

Чтобы такого не произошло, контактное соединение проводов должно быть максимально прочным, надёжным и безопасным. То есть скрутку необходимо выполнить настолько качественно, чтобы переходное сопротивление было стабильным и не менялось со временем.

Советы профессионалов

Специалисты предлагают, как сделать скрутку проводов в монтажной коробке. Если домовладельцы все же решили выбрать этот способ соединения кабельных жил, лучше всего дополнительно припаять или приварить место крепления. Это значительно повысит безопасность соединения. Соединение будет постоянным и, следовательно, более безопасным. Если проводники имеют большое поперечное сечение, то использование описанных дополнительных мер является обязательным.

При соединении проводов рекомендуется использовать зажимы Wago. Это значительно упростит процесс крепления, а также сделает электроустановку более безопасной в эксплуатации. С помощью таких устройств для скрутки проводов в распределительной коробке можно коммутировать провода из меди и алюминия, проводники различного сечения.

Еще одним надежным методом защиты является использование зажимов СИЗ. Это недорогие устройства, которые повышают безопасность соединения в несколько раз. Не экономьте на собственной безопасности. Современные устройства имеют доступную цену. Они обеспечивают высокий уровень безопасности.

Если крепление было выполнено скруткой, не убирайте провода сразу в коробку. Включите электросеть, а затем электроприборы. Наблюдайте за точкой скручивания в течение нескольких часов при максимальной нагрузке на линию. Только если все в порядке, они могут быть установлены в предназначенном для них месте. Если крепление нагрелось, работу необходимо выполнить заново. Это означает, что точка подключения оказалась ненадежной.
