Противопожарные перекрытия: типы, требования и нормы

Какие материалы требуются для обеспечения безопасности от возгорания?

Для создания наилучшей защиты кровли от огня, нужно использовать различные штукатурные и каркасные средства высокого качества. Эти материалы сильно влияют на уровень огнестойкости деревянного сооружения. Самыми предпочтительными становятся:

• Теплоизоляционная штукатурка; гипсоволокнистым плиткам.
• Определённой минеральной вате.
• Эти материалы используют для улучшения огнестойкости деревянных компонентов помещения.

Независимо от разновидности применяемых веществ, должна осуществляться проверка всех качеств кровли. Речь идет об анализе, проводимом сотрудниками МЧС и определённой независимой организацией.

Заполнение огнестойких алюминиевых конструкций

Как правило, ещё одним важным элементом огнестойких конструкций является их заполнение, чаще всего это пожаробезопасное (огнестойкое) стекло.

Огнестойкое стекло – это многослойное стекло с прозрачными, расширяющимися под воздействием высокой температуры промежуточными слоями. В случае пожара, при температуре около 120 °С, эти слои изменяют свои физические свойства, и стекло превращается в жесткую непрозрачную защитную конструкцию, позволяющую остеклению сохранять:

• целостность, т.е. гарантировать отсутствие сквозных трещин или отверстий, через которые проникают продукты горения или пламя;
• теплоизолирующую способность, т.е. препятствовать передаче тепла на защищаемое пространство путем излучения.

Огнестойкое стекло обеспечивает полную защиту при пожаре:

• способность сохранять целостность, гарантирует, что огонь и продукты горения не распространяются на примыкающие помещения, лестницы, этажи и здания;
• свойство теплоизоляции позволяет избежать опасности воспламенения горючих материалов, находящихся на защищенной стороне и обеспечивает отсутствие паники и безопасную эвакуацию, так как люди не видят пламени и не ощущают высокую температуру.

Огнестойкое стекло может быть использовано во всех случаях, когда строительными нормами предусматривается высокий уровень пожарной безопасности при сохранении естественного освещения и хорошей обзорности, например в больницах, школах, отелях, ресторанах, магазинах, торговых центрах, бизнес центрах, компьютерных залах, промышленных зданиях, складах, лабораториях.

На сегодняшний день, основными конструктивными особенностями (отличиями) огнестойких алюминиевых конструкций от обычных является дополнительная их комплектация (заполнение) всех внутренних пространств и полостей алюминиевых профилей специальными вставками (термостойкими материалами), а также огнестойкой массой и огнестойким герметиком.

Притворы створочных элементов окон и дверей обклеиваются вспенивающейся лентой, которая при нагревании заполнит полости притворов. Эти меры позволяют уменьшить воздействие открытого огня на конструкцию и снизить передачу температуры со стороны очага возгорания. Для предотвращения разрушения при высокой температуре алюминиевые части профилей стягиваются деталями из нержавеющей стали. Двери могут выполняться с падающим дымозащитным порогом. Держатели заполнения, как правило, изготавливаются из теплоизолирующей огнеупорной керамической бумаги.

Надо иметь ввиду следующее: чтобы алюминиевая конструкция (преграда) официально считалась огнестойкой (противопожарной), т.е. соответствовала техническому регламенту о требованиях пожарной безопасности, она должна пройти испытания на огнестойкость в соответствии с ГОСТ Р 53308. А организация, планирующая производить огнестойкие конструкции, должна изготовить несколько образцов и испытать их в аккредитованной лаборатории.

Сложности и ошибки в процессе создания

Наиболее часто при установке противопожарных перекрытий допускаются такие ошибки:

• при проектировании и выборе предельно-допустимого показателя REI для конкретного вида здания;
• при производстве плиты перекрытия, с установкой некачественных исходных материалов;
• при транспортировке плит, когда повреждены их поверхности;
• при монтаже, когда нарушена плотность соединений и примыкания к огнезащитным стенам;
• при устройстве дополнительной огневой защите, когда нарушена технология, допущены ошибки очередности защитных слоев или применен некачественный исходный материал.

Их последствия и способы устранения

Пожарная статистика подтверждает, что отсутствие либо ошибочная установка таких противопожарных конструкций приводит к увеличению скорости распространения огня. В такой ситуации пожарным отрядам будет трудно локализовать очаг возгорания. Поэтому повышается риск обрушения всех конструкций.

Неправильно выполненная защита и установка перекрытий приводит к тому что они быстро разогреваются, деформируются, пропуская через себя огонь, и сами превращаются в источник тепловой энергии.

Для исправления ошибок, допущенных при установке противопожарных перекрытий потребуется выполнить комплексное обследования состояния плит перекрытия с разработкой мероприятий по их устранению:

• повышение показателя REI, можно достигнуть путем установки дополнительных слоев защиты на существующих перекрытиях по потолку или полу;
• испорченные плиты перекрытия при установке выбраковываются при строительстве, благодаря организации оперативного контроля за качеством;
• нарушена плотность соединений и примыкания к огнезащитным стенам восстанавливается применением огнезащитных минерально-волокнистых вставок или заделкой швов цементным раствором не менее 2 см, чтобы минимизировать возможность прохождения дымовых газов на остальные этажи.

1-й тип устройств

Противопожарные перекрытия 1-го типа обладают самым высоким классом огнестойкости. Используют для изоляции подвалов, цокольных этажей. Устанавливают в строениях производственного назначения, складах.

На каркас и элементы противопожарных перекрытий устанавливаются перегородки исключительно 1-го типа огнестойкости.

Противопожарным перекрытием разделяют наружную стену, выступ перекрытия должен быть 30 см. Его не делают если:

• расстояние от верхнего до нижнего окна составляет 120 см или более, стена между окнами глухая;
• предел огнестойкости у стен, узлов крепления должен быть EI 150, класс пожаробезопасности этих участков — К0;
• в случаях, если стена имеет отделку, термоизоляцию, то на уровне перекрытий устанавливают, превышающие их толщину, огнеупорные отсечки.

Перекрытия такого типа запрещено пересекать шахтами, служащими для транспортировки легковоспламеняющихся жидкостей, газовых, пылевоздушных смесей.

Каналами, трубопроводами, предназначенными для передачи горючих веществ, материалов.

ОБЩИЕ ПОЛОЖЕНИЯ

Пожарно-техническая классификация строительных материалов, конструкций, помещений, зданий, элементов и частей зданий основывается на их разделении по свойствам, способствующим возникновению опасных факторов пожара и его развитию, пожарной опасности, и по свойствам сопротивляемости воздействию пожара и распространению его опасных факторов огнестойкости.

Пожарно-техническая классификация предназначается для установления необходимых требований по противопожарной защите конструкций, помещений, зданий, элементов и частей зданий в зависимости от их огнестойкости и (или) пожарной опасности.

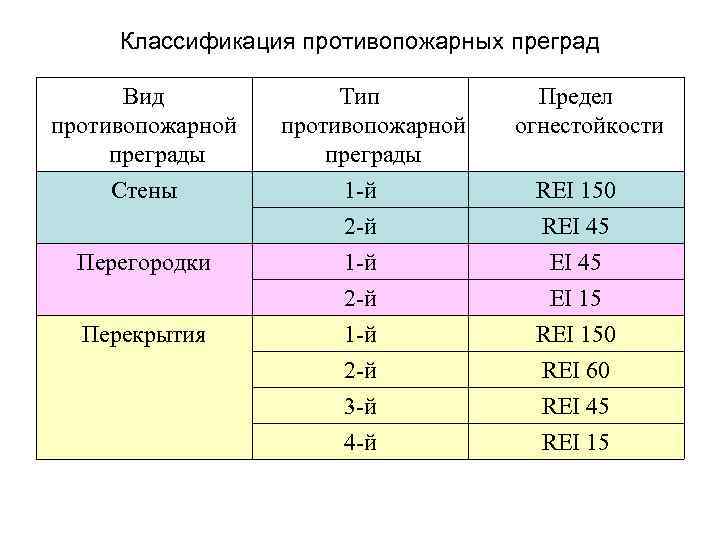

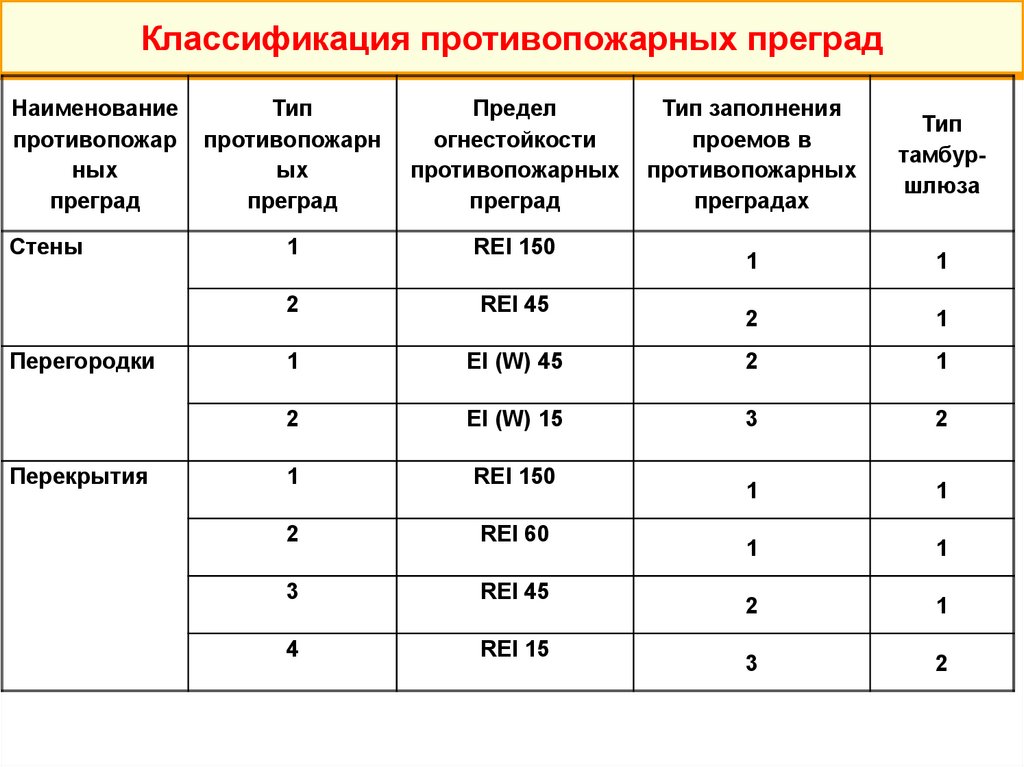

Виды противопожарных преград

Основным назначением противопожарных преград является ограничение области возгорания и уменьшение причиняемого огнем ущерба. Наличие подобных конструкций помогает сохранять горящие здания и помещения до приезда пожарных, тогда как их отсутствие или неправильный монтаж приводят к быстрому распространению пожара или даже к обрушению стен и перегородок.

Виды конструкций

Все виды противопожарных преград можно разделить по характеру распространения огня на два типа:

1. при объёмном возгорании необходимо устройство общих преград (панелей, стен, перегородок, перекрытий, а также экранов или водяных завес);
2. для остановки пожара, распространяющегося в линейном направлении (по поверхностям и пустотам), подойдёт использование местных преград — огнестойких дверей, ворот, клапанов, окон и люков.

Для предотвращения распространения огня следует учитывать направление, в котором следует установить преграду.

Чтобы защитить здание от вертикального пожара следует предусмотреть наличие противопожарных перекрытий. Например, чтобы огонь не проник в чердачное помещение, между перекрытиями устанавливают металлический противопожарный люк. Для остановки горизонтального распространения устанавливают противопожарные стены и перегородки.

Кроме внутренних противопожарных конструкций, имеются ещё и наружные. Они устанавливаются между зданиями, когда расстояния между теми не отвечают требованиям пожарной безопасности.

Перекрытия

Противопожарные перекрытия нужны для защиты здания от вертикального распространения огня. Устанавливаемые в зданиях противопожарные перекрытия делятся по следующим типам:

• 1-й тип может защитить здание в течение 2–5 часов;
• 2-й тип противостоит огня в течение 1 часа;
• 3-й тип защищает от огня не более 45 минут.

Перекрытия обычно выполняются из конструкций класса К0 по пожарной опасности. При этом к наружным стенам того же класса перекрытия должны примыкать без зазора. Но, если стена имеет на этом уровне остекление или относится к классу К1–К3, противопожарные перекрытия могут её пересекать.

Противопожарные перекрытия обычно не имеют проёмов. При необходимости монтажа проёмов их должны закрывать местные противопожарные преграды соответствующего типа (люки, клапана и т.д.).

Светопрозрачные преграды

Особенностями светопрозрачных противопожарных конструкций является значительная площадь их остекления (не менее 25 %). Так же, как и другие преграды, они предназначены для остановки огня и препятствования его распространению за пределы определённой зоны или помещения.

В зависимости от способности задерживать пламя, для светопрозрачных стен, панелей и перегородок существуют классы:

• Е (защищающие от проникновения продуктов сгорания или огня);
• I (защита обратной стороны от нагрева);
• W (препятствуют передаче сквозь них даже тепла).

Особенности монтажа

Основными правилами, используемыми при монтаже противопожарных конструкций, являются:

• уплотнение зазоров между соприкасающимися панелями, перекрытиями и стенами только специальными огнестойкими материалами;
• отсутствие пустот в преградах.

Соблюдение требований обеспечивает огнестойкость зазоров между этими видами конструкций не меньшую, чем у самих преград.

Для этого пользуются специальной противопожарной монтажной пеной, которую затем оштукатуривают при помощи раствора цементно-песчаной смеси.

Монтаж внутренних конструкций, имеющих противопожарное назначение, происходит в промежуток времени между окончанием общих строительных работ и началом финишной отделки ремонтируемого помещения.

Загрузка…

Устройство

Схема устройства противопожарных перекрытий

Чаще всего в качестве противопожарных перекрытий используются плоские или ребристые плиты из тяжелого или облегченного бетона, армированного стальной арматурной сеткой; реже из деревянных конструкций, обработанных составами огнезащитной пропитки, а со стороны ниже расположенных помещений на этаже здания – мокрой штукатуркой, слоем гипса или огнестойкими сортами гипсокартона.

Для увеличения предела стойкости к огню проектируются, монтируются на строящихся, реконструируемых строительных объектах подшивные, подвесные потолки из негорючих плитных, листовых материалов.

Для связи с этажами, отметками строений довольно часто в поверхности противопожарных перекрытий необходимы проемы для прохода людей, транспортировки грузов; отверстия, шахты для прохождения инженерных сетей, коммуникаций жизнеобеспечения.

Как и для всех остальных видов противопожарных преград, общая площадь таких проемов, шахт, отверстий не должна превышать 25%, при этом все они должны быть заполнены огнестойкими заполнениями или негорючими материалами на всю толщину конструкции.

Это может быть противопожарный проход через перекрытие, выполненный как противопожарные люки в перекрытии, или кабельные проходки; коммуникационные шахты, монтажные установочные проемы, отверстия, заделанные, уплотненные противопожарными подушками, огнезащитной штукатуркой, минеральными материалами, огнестойкой пеной на всю толщину перекрытия.

В местах прохождения вентиляционных коробов монтируются огнезадерживающие клапаны, а на пластиковых трубах водоснабжения, канализации – противопожарные муфты.

В современных строительных объектах в противопожарных перекрытиях проектируют также глухие противопожарные окна, значительные по площади заполнения из огнестойкого стекла, предназначенные для освещения, и как часть дизайна интерьера зданий, общественных сооружений.

Кроме того, в устройстве противопожарных перекрытий верхних этажей зданий, покрытий сооружений могут применяться люки, зенитные фонари дымоудаления, оборудованные устройствами, исполнительными механизмами автоматического открывания после командного сигнала, пришедшего от централизованных приемно-контрольных приборов сигнализации о пожаре, или приборов управления систем противодымной защиты объекта.

3 типа

Противопожарное перекрытие 3 типа используют в следующих случаях для выделения, отделения:

1. Этажей, отсеков зданий на пожарные секции, зоны.
2. Оркестровых ям в театральных учреждениях.
3. Подвалов с производственными, складскими помещениями категорий пожарной опасности В1–В3.
4. Кухонь, пекарни, кладовых товаров в сгораемой упаковке в зданиях предприятий общественного питания, вокзалах.
5. Перекрытия лифтовых шахт.
6. Складов оружия, боеприпасов, помещений мастерских в тирах для пулевой стрельбы.
7. Комплексов встроенных саун/бань в зданиях I–III степеней стойкости к огню.
8. Мастерских, учебных лабораторий, библиотечных книгохранилищ, серверных, электрощитовых, классов трудового обучения в средних, высших образовательных учреждениях.

Основные характеристики

Изготавливаются из устойчивых к возгоранию материалов, перекрытия не имеют проемов и отвечают установленным нормам и регламенту по огнестойкости. Если по проектному плану в противопожарном перекрытии предусмотрены проемы, их закрывают люками, клапанами с соблюдением огнестойких параметров.

Они выдерживают воздействие огня в течение требуемого по СНиП 2.01.02-85 отрезка времени, периоды устойчивости к огню прописаны в регламенте для каждого типа огнестойкости.

Для увеличения эксплуатационных характеристик на перекрытие монтируют дополнительные подвесные потолки, которые изготавливают из устойчивых к огню материалов. Потолок экранирует тепловое воздействие, усиливая огнестойкие параметры.

Перекрытия влияют на предельную огнестойкость всей конструкции. Для перекрытий опоры и связующие узлы не должны различаться по типам.

Их огнестойкий предел устанавливается в зависимости от времени, когда наступает одно или несколько последовательных граничных состояния по потере стойкости, в зависимости от функционала конструкции.

Перекрытия делятся на 3 типа огнестойкости:

• 1-й – пожароустойчивость более 2,5 часов.
• 2-й – защиты от огня в течение одного часа.
• 3-й – предельная огнеустойчивость рассчитана на 45 минут.

Огнестойкость зданий и сооружений

Разобравшись со стройматериалами, переходим к огнестойкости зданий и сооружений. Необходимо обозначить, что не все строения имеют идентичность материалов по всей конструкции. То есть, не всегда во всех строительных объектах в каждой их части (этажи, помещения и прочее) используются одни и те же строительные материалы. Поэтому производимая классификация по огневой стойкости считается условной. Но в любом случае все строительные объекты делят на три класса: несгораемые, трудно сгораемые, сгораемые.

Степень огнестойкости здания – как определить. В основе расчета лежит время от начала возгорания до момента разрушения или появления дефектов

Поэтому важно понимать, какие дефекты несущих конструкций можно принимать во внимание, чтобы точно говорить о том, что строение на пределе разрушения

1. Появляются сквозные отверстия и трещины, через которые проникают пламя огня и дым.
2. Повышается температура нагрева конструкций в пределах от +160С до +190С. Здесь имеется в виду негорящая сторона. К примеру, если горит помещение, а стена с другой стороны нагревается на вышеобозначенные показатели, то это критичный момент.
3. Деформируются несущие конструкция, приводящие к обрушению. Это в основном касается металлических узлов и конструкций. Кстати, незащищенные стальные профили относятся к категории КМ4. При температуре +1000С они просто начинают плавиться. К КМ0 относятся железобетонные изделия.

Что касается скорости и времени сгорания, то, как уже было сказано выше, все зависит от материалов, из которых они возведены. К примеру, бетонная конструкция толщиною 25 см сгорает за 240 минут, кирпичная кладка за 300 минут, металлическая конструкция за 20, деревянная дверь (входная, обработанная антипиренами) за 60, деревянная конструкция, обшитая гипсокартоном толщиною 2 см, сгорает за 75 мин.

Классификация по степени огнестойкости зданий, сооружений и пожарных отсеков

Все строительные объекты делятся на пять степеней. И этот показатель обязательно указывается в паспорте строения.

Внимание! Степень огнестойкости здания могут определять только уполномоченные службы. Именно они дают оценку, определяют класс, который заносится в паспорт

Итак, степень огнестойкости зданий и сооружений – таблица пяти классов огнестойкости (I-V), определяющих пожароопасность строения.

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ

Строительные материалы характеризуются только пожарной опасностью.
Пожарная опасность строительных материалов определяется следующими пожарно-техническими характеристиками: горючестью, воспламеняемостью, распространением пламени по поверхности, дымообразующей способностью и токсичностью.

Строительные материалы подразделяются на негорючие (НГ) и горючие (Г).
Горючие строительные материалы подразделяются на четыре группы:

• Г1 (слабогорючие);
• Г2 (умеренногорючие);
• Г3 (нормальногорючие);
• Г4 (сильногорючие).

Горючесть и группы строительных материалов по горючести устанавливают по ГОСТ 30244.
Для негорючих строительных материалов другие показатели пожарной опасности не определяются и не нормируются.

Горючие строительные материалы по воспламеняемости подразделяются на три группы:

• В1 (трудновоспламеняемые);
• В2 (умеренновоспламеняемые);
• В3 (легковоспламеняемые).

Группы строительных материалов по воспламеняемости устанавливают по ГОСТ 30402.

Горючие строительные материалы по распространению пламени по поверхности подразделяются на четыре группы:

• РП1 (нераспространяющие);
• РП2 (слабораспространяющие);
• РП3 (умереннораспространяющие);
• РП4 (сильнораспространяющие).

Группы строительных материалов по распространению пламени устанавливают для поверхностных слоев кровли и полов, в том числе ковровых покрытий, по ГОСТ 30444 (ГОСТ Р 51032-97).
Для других строительных материалов группа распространения пламени по поверхности не определяется и не нормируется.

Горючие строительные материалы по дымообразующей способности подразделяются на три группы:

• Д1 (с малой дымообразующей способностью);
• Д2 (с умеренной дымообразующей способностью);
• Д3 (с высокой дымообразующей способностью).

Группы строительных материалов по дымообразующей способности устанавливают по 2.14.2 и 4.18 ГОСТ 12.1.044.

Горючие строительные материалы по токсичности продуктов горения подразделяются на четыре группы:

• Т1 (малоопасные);
• Т2 (умеренноопасные);
• Т3 (высокоопасные);
• Т4 (чрезвычайно опасные).

Группы строительных материалов по токсичности продуктов горения устанавливают по 2.16.2 и 4.20 ГОСТ 12.1.044.

2 типа

Противопожарные перекрытия 2 типа широко применяются для отделения цокольных, подвальных, технических этажей, чердачных помещений в жилых, общественных зданиях I–III степеней стойкости к огню.

Противопожарным перекрытием не ниже 2 типа выделяют:

1. Помещения со спальными местами в зданиях I степени огнестойкости.
2. Пищеблоки столовых в образовательных, административных учреждениях.
3. Камеры для приема, сбора мусора в многоквартирных жилых домах.
4. Помещения под трибунами в спортивных сооружениях.
5. Участки покрытий зданий, используемых в качестве пожарного проезда, площадок посадки пожарных вертолетов.
