Крепление кабеля (провода) к стене, к потолку, в штробе

Крепление кабеля к тросу

Чтобы прикрепит кабель к тросу, берут либо пластиковыекрепежи на основе стяжек, либо специальные металлические конструкции. У каждоговарианта есть достоинства и недостатки:

Пластик быстрее выходит из строя из-заультрафиолета, перепадов температуры и т.д. Но крепить стяжками кабельполучается очень быстро. Достаточно захлестывать линию петлями, пропускатьсвободный край в замок и затягивать.
Металл служит дольше пластика. Но для установкикаждого элемента придется закрутить минимум один винт.

Поскольку однозначного лидера в этой категории нет, выборконкретного варианта – дело вкуса монтажника и заказчика.

Способы крепления кабеля

Выбор способа фиксации кабелей зависит от ряда условий:

мощности и сечения кабельной сети;
типа кабеля;
места прокладки;
условий помещения или местности, где выполняется монтаж.

Процедуре монтажа клипсы для прокладки гофры либо другого крепления предшествует разметка.

Кабель-каналы

Кроме гофрированных и обычных труб для крепления кабелей используются особые короба из негорючего пластика. Это прямоугольная длинная коробка с крышкой, которая защелкивается благодаря особому устройству краев. Их называют кабель-каналами.

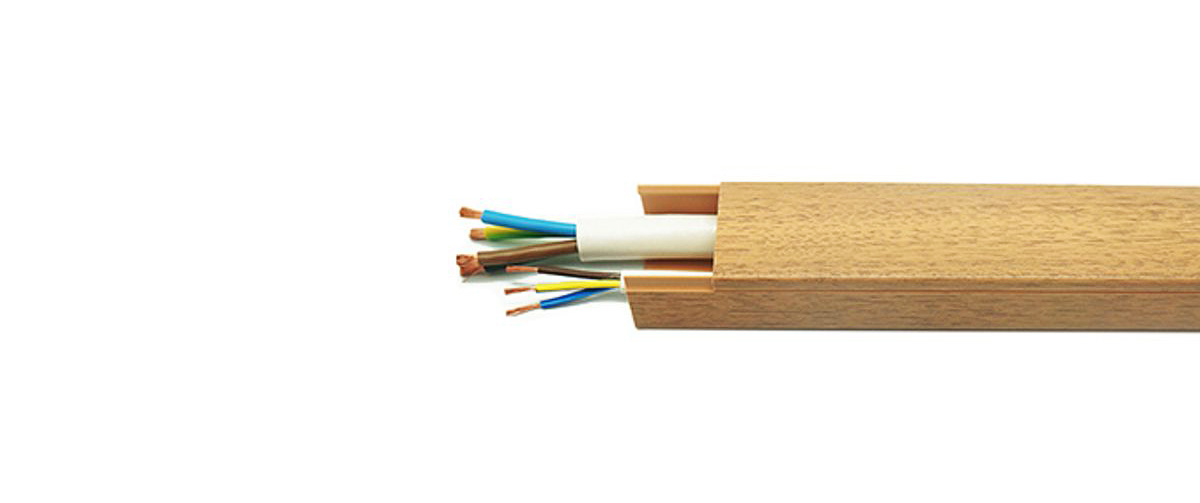

Помимо крепления и защиты кабеля такой канал выполняет эстетические функции. Линия проводов, которая проложена с его помощью, практически незаметна и естественно вписывается в дизайн помещения.

Чтобы закрепить кабель с помощью кабельного канала, вначале крепят к стене или потолку помещения сам короб. Затем, уложив внутрь проводку, закрывают короб крышкой.

Открытый электромонтаж

Нередко при прокладке проводки прятать разводку не требуется. Такое бывает, если впоследствии она закрывается штукатуркой либо облицовкой, или разводка проводов выполняется в технических помещениях. В подобных случаях проводку делают открытой. Для фиксации используют описанные ранее клипсы, хомуты и стяжки, причем скоба для крепления гофры может захватывать не один, а несколько рукавов сразу.

Монтажные работы осуществляются в следующей пошаговой последовательности:

Разбивка и разметка кабельных трасс. Внутри помещений для этого используют маркер, карандаш или восковой мелок.
Сверление отверстий в бетонных и каменных конструкциях.
Установка пластиковых дюбелей.
Установка крепежных элементов и фиксация кабелей.

В случае мягких поверхностей, в которые можно ввернуть саморез или вбить гвоздь, предварительное засверливание не требуется. То же самое касается монтажа с помощью специальных пистолетов.

Пластиковые трубы ПВХ и гофрированная трубка

Наиболее надежный и удобный способ крепежа – трубы ПВХ и гофра. Характерной особенностью крепления кабеля в трубах или гофре является возможность простой замены целого участка при необходимости. Даже если труба скрыта под слоем стяжки или штукатурки, кабель можно будет заменить. Разумеется, если монтаж выполнен правильно, а сама труба нигде не пережата.

Подходящее крепление для гофрированной трубы – пружинистые клипсы. Места их установки предварительно размечают, при необходимости выполняя сверление. Последовательность работ при этом особо не отличается от порядка прокладки открытой проводки, с тем лишь отличием, что кабель предварительно размещают в трубе или гофрорукаве.

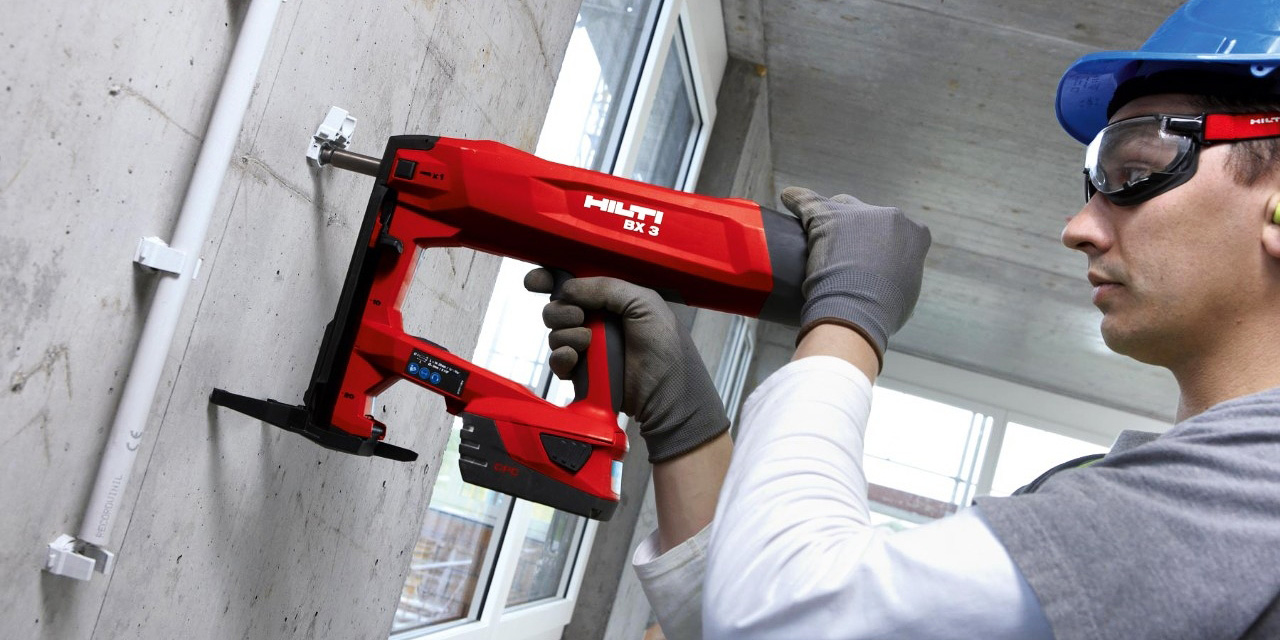

Крепление кабеля с помощью монтажных пистолетов

Использование специальных устройств для фиксации кабеля позволяет выполнять его укладку с высокой скоростью. Такие приспособления называют монтажными пистолетами. Они работают от сжатого газа или электричества. С их помощью либо кабель прибивается специальными скобами, либо устанавливаются крепежные клипсы, куда он впоследствии крепится.

Скрытая и открытая прокладка проводов в гофротрубе

Скрытая электропроводка в стенах имеет свои преимущества, например, с эстетической точки зрения. Кроме того, проводники лучше охлаждаются.

К недостаткам этого вида монтажа электролиний традиционно относят:

— высокую трудоемкость; — большое количество строймусора; — повышенную вероятность последующего повреждения проводов, например, перфоратором; — проблему с монтажом скрытых электролиний в постройках из дерева; — сложность или невозможность замены электропроводов.

Частично эти задачи решаются протяжкой кабеля в гофру с укладкой трубы в подготовленные штробы или монолитный бетон.

Открытую проводку в гофротрубе проще монтировать, делая отводы к светильникам, розеткам и выключателям. Гибкая гофра превосходно прокладывается даже по неровным стенам. Закрепление гофротрубы осуществляется спецклипсами или стяжками.

Правила монтажа кабеля в гофре в стенах и по потолку

При прокладке кабеля в гофре по стенным или потолочным поверхностям необходимо соблюдать несложные правила:

кабельные электролинии должны монтироваться в горизонтальной или вертикальной плоскости;
следует избегать взаимных пересечений электротрасс;
электропитание к выключателям обычно подводится сверху, а к розеткам — снизу;
клипсы для монтажа гофры закрепляются при помощи специальных анкеров, шурупов или дюбель-гвоздей;
расстояние между креплениями гофротрубы не должно превышать 40 см, иначе конструкция может провисать;
стыки гофрированных отрезков формируются соединительными муфтами;
межстеновой проход гофро-трассы производится через особую гильзу и может герметизироваться;
поворот электролинии, размещаемой в гофротрубе проводится на радиус, величина которого выше допустимого для соответствующей марки кабельного изделия

Важно помнить, что изгибы усложняют дальнейшую замену кабелей;
закрепление гофры за подвесным потолком необходимо производить только на бетонное основание.

Критерии выбора способа прокладки

Виды электропроводки

Каким образом проложить электропроводку в доме, определяется разными факторами:

условия окружающей среды;
место размещения;
схема электросети, размеры и сечения проводов.

К условиям окружающей среды относятся температурный режим и влажность. Эти показатели могут повлиять на целостность изделия. Если будет повреждена изоляция вследствие неправильного подбора проводника под климатические условия, повышается риск поражения человека электрическим током или возгорания. Каждый кабель имеет свои условия эксплуатации, которые обязательно должны выполняться. На руках должны быть резиновые перчатки, весь инструмент должен иметь заизолированные рукоятки.

Открытые провода

Крепеж кабеля выполняется с некоторым шагом. Проводка остается открытой. Для сравнения, если кабель закладывают в штробу, можно полностью скрыть его. Однако обслуживать намного легче открытый провод. В этом случае используют разъемные и неразъемные элементы крепления. Если планируется увеличивать количество жил, применяют первый из видов.

Скоба металлическая

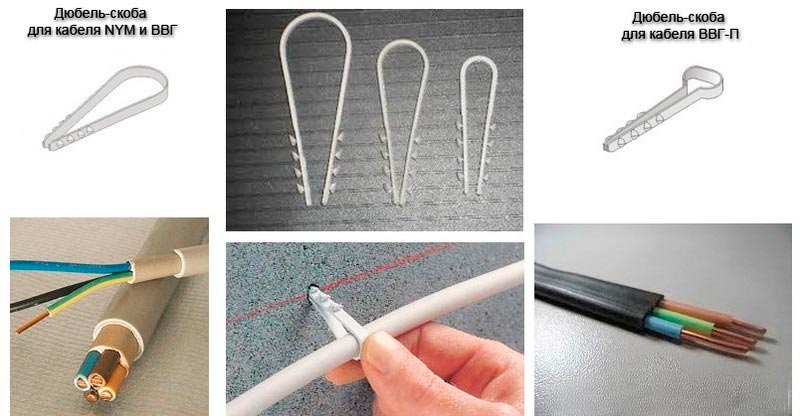

Такой крепеж для кабеля может иметь 1 или 2 ушка. Фиксируется на стене с помощью гвоздей, саморезов. Данный вид изделий используется при закладке кабеля в металлический рукав. Выдерживает тяжеловесные провода. Скоба подбирается с учетом диаметра металлического рукава.

Дюбель-стяжка

Если интересует вопрос, как крепить кабель, используя такие изделия, следует знать, что сначала в стену вводится дюбель. Он оснащен специальным замком на гибкой пластиковой ленте. Для крепления могут применяться разъемные и неразъемные крепежные элементы. Недостатком этого метода является отсутствие жесткой фиксации конструкции, т. к. дюбель просто соединяется с гибкой лентой.

Стяжки с площадкой

Данный вариант внешне сходен с ранее рассмотренным аналогом. Однако в этом случае дюбель имеет площадку, благодаря чему такой элемент прочно фиксируется в стене. Если для крепления используется гибкая кабельная стяжка с отверстием под саморез, отдельно применять дюбель не нужно. Такой способ предполагает необходимость установки саморезов с некоторым шагом.

Дюбель-хомут

Внешне одновременно напоминает дюбель и хомут. Для фиксации в стене предусмотрены насечки, расположенные на концах крепежного элемента. Сначала кабель привязывают, а прикрепить провод на стене можно, заложив своеобразный дюбель в предварительно выполненное отверстие. Удерживается изделие благодаря насечкам — они не позволяют хомуту выскользнуть.

Базы дюбельного типа

Внешне напоминают дюбель и саморез, имеют отверстие для установки пластиковой стяжки. Приобретаются гибкие элементы отдельно. Сначала в стене делается отверстие. Затем устанавливается крепежный элемент, причем головка с отверстием должна располагаться на поверхности стены. На последнем этапе с помощью съемной стяжки выполняется крепление кабеля.

Изоляторы

Этот вариант крепления используется при прокладке кабеля в деревянном доме. Также иногда его применяют в качестве декора. Сначала на поверхности стены устанавливается изолятор (керамический бочонок с отверстием под гвоздь или шуруп по центру). Затем между такими элементами протягивается скрученный провод.

Самодельные крепежи

Если кабель прокладывается на скрытых участках, можно использовать самостоятельно изготовленные элементы: они создаются с помощью саморезов и дюбелей, а в качестве площадки для фиксации проводов применяют старую проводку или металлические гибкие пластины. После установки крепежа производится обвязка. При этом свободные концы гибкой площадки или старого провода соединяются между собой после закладки в петлю кабеля.

Watch this video on YouTube

Строительная смесь

Используется асбест, но может применяться и смесь гипса, штукатурки. Такой вариант часто подходит для крепления кабеля в штробе. Смесью фиксируют провод с некоторым шагом. Данный метод может использоваться в качестве основной или вспомогательной меры.

Как выполнить монтаж СИП кабеля от столба к дому

Разводка и скрытие телевизионного кабеля в квартире

Как выполнить прокладку силового электрического кабеля в земле

Способы соединения провода СИП с разными кабелями

Основные технические характеристики силового кабеля АВВГ

Что такое дин рейка?

Монтаж гофрированной трубы

Гофрированная труба как правило используются в нежилых подсобных помещениях (такие как чердак), поскольку труба имеет не эстетичный вид. Чаще всего гофрированную трубу используют для проведения проводки с распределительного щитка до квартир. Для частного дома гофрированная труба используются как защита кабелей и проводов, идущих по воздушной ЛЭП к дому. Тем не менее, встречаются вариант с цветной гофрой, вполне подходящей для монтирования проводки в помещении.

Небольшая схема прокладки проводки в гофрированной трубе

Началом монтажа гофры считается составление схемы-чертежа. Помните, перекрещивать трубы друг с другом нельзя. Во-первых это не эстетично, во-вторых противоречит требованиям безопасности. Поэтому, сперва тщательно начертите схему всей разводки труб будущей проводки, исключив пересечения друг с другом. После того как составлен чертеж, приступаем к закупке всего материала и аксессуаров, нужное количество гофрированной трубы. Начинаем делать разметку.

Определения диаметр гофрированной трубы нужно правильно, для этого берем все количество проводов, которые нужно будет провести внутри трубы и проверить на куске трубы, чтобы они все влезли. Пустота должна быть как минимум на половину внутреннего объема гофротрубы, в противном случае протяжка проводов будет затруднительна или вообще невозможна.

Как продеть проводку в гофрированную трубу

Гофры бывают с зондом и без него. Если будут маленькие участки можно применить гофру без зонда. Если длина провода, который нужно продеть в гофру, очень длинная, то гофру нужно с проволокой-зондом.

Как же происходит протяжка провода

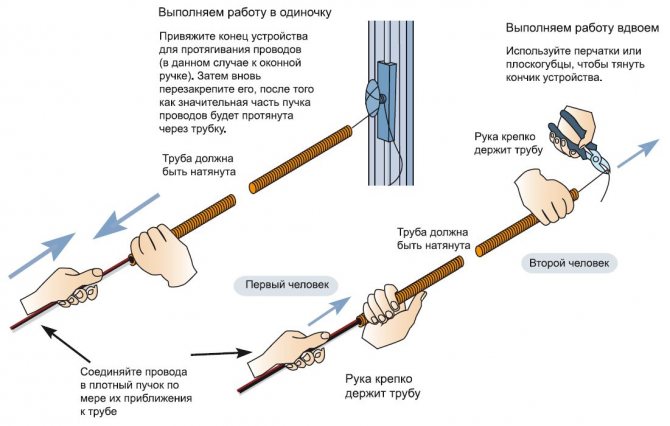

Конец кабеля привязываем к концу проволоки-зонда, крепко обхватывается рукой труба. За другой конец проволоки провод протягивается сквозь гофру. Несколько кабелей нужно привязывать одновременно, при этом трубу для протяжки нужно выпрямить. Делается разметка и отмечаются точки, для сверления отверстий под крепеж гофры. Часто в открытом способе укладки гофрированной трубы используются клипсы пластиковые, которые закрепляются к потолку и стенам с помощью дюбель-гвоздей, шурупов.

При диаметре гофротрубы в 16 мм крепеж располагают на расстоянии в 30–40 см. Гофра диаметром 32, 40 мм требует расположение клипс с расстоянием в 20–30 см друг от друга. Затем просверливаются все отверстия, в них засовывается пластиковый дюбель и вкручиваются шурупы, которые прижимают клипсы. Далее гофра с проводами вставляется в клипсу. Для отсоединения гофры, достаточно просто потянуть трубу на себя.

Существуют варианты крепления при помощи металлической скобы и cтягивающегося хомута. Если внешний вид трубы не имеет значения можно воспользоваться стягивающим хомутом, так же этот вариант удобен если монтаж нужно произвести быстро. Одним хомутом, крепящимся дюбель-гвоздем, шурупом, возможно соединение нескольких гофр, затягивающихся хомутом.

Металлорукав в жилых комнатах не применяется, располагаются только в технических помещениях. Металлорукав в основном используется при прокладке информационных кабелей (интернет, тв-кабеля). таким образом металлорукав выполняет функцию экрана внешнего электромагнитного излучения, труба обязательно заземлена.

Трубы ПВХ монтируются точно так же, как и гофрированные. Они используются в подсобных и нежилых помещениях, где проводке требуется дополнительная механическая защита. Клипсы или другой вид крепления можно располагать реже, чем в случае с гофрированной трубой, поскольку трубы ПВХ хорошо держат размер и не прогибаются.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
Если предусматривается запас, следует сделать его менее заметным.
При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Принципы крепления

В процессе развешивания вещей на стенах можно выделить две составляющие – художественно-дизайнерскую и строительно-конструкторскую. Содержанием первой является продумывание того, что и куда повесить, какие предметы можно вешать рядом, а какие − никогда не должны одновременно попадать в поле зрения; чем приходится пользоваться часто, а что нужно только для украшения; что размещается на стене на долгие годы, а что будет заменяться каждый сезон.

Строительно-конструкторская часть работы предполагает решение инженерных задач: как повесить предмет на стену, чтобы установка крепления не повредила соседние участки стены, чтобы предмет не упал от собственного веса, чтобы конструкция крепления не портила красоты помещения.

ФОТО: remstroiblog.ruНа любую стену нужно что-нибудь повесить

Для грамотного решения этой задачи необходимо оценить:

вес навешиваемого предмета;
вид материала, из которого стена построена;
материал покрытия стены;
собственное умение выполнять подобные работы.

Как закрепить кабель канал — основные способы!

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический».

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические. Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения. В этой статье ми поговорим о том, как крепить кабель канал к своей стене в доме.

Крепление кабель канала к стене с помощью саморезов.

Если Вы решили выполнить монтаж кабельного канала в деревянном доме либо квартире с гипсокартонными перегородками, то установку нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение.

Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.

Крепление кабель-канала на дюбель-гвозди.

Понадобятся такие инструменты:

Перфоратор.
Дюбель-гвозди.
Острый нож.
Уровень и карандаш.
Отвёртка.

Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.

Далее прикладывайте к линии кабель-канал и пробивайте его перфоратором, углубляясь в стену на длину дюбеля. Вставляйте обрезанную пластмассовую вставку и прикручивайте отвёрткой дюбель-гвоздь до упора. Следующая точка крепления располагается в 40-50 см, крайняя в 5-7 см от края короба. Вставляете провод в канал и защёлкиваете крышку.

Как крепить кабель канал на клей (жидкие гвозди).

Крепление на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель — гвоздями.

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.

Помните, что демонтаж кабель канала, приклеенного к стене жидкими воздями, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.

Крепление кабель канала на металл.

Если возникла необходимость крепить кабель канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Классификация кабельных каналов.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Основные варианты кабельных каналов:

Каналы на основе труб, дополнительно разделяемые на горизонтальные и вертикальные. К подобным каналам так же будут относиться субканалы. Достаточно часто встречается термин “кондуит” (conduit);
Короба. ПУЭ, п. 2.1.10 определяет короб как закрытую полую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными и перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.
