Водяной теплый пол
Водяной пол – это система, включающая в себя:
- Котел (электрический, газовый, на дровах).
- Трубы (шланги).
- Теплоизолятор.
- Система регулировки температуры.
- Гидрораспределительный насос.
Как правило, гибкие трубы укладываются на настил из теплоизолятора, который в свою очередь располагается на полиэтилене. Пленка служит надежной гидроизоляцией
Важно укладывать трубы на идеально ровную поверхность, чтобы система функционировала правильно. Сверху труб заливается бетон, а затем укладывается напольное покрытие – плитка, ламинат, линолеум
Установка водяного теплого пола в квартире проблематична, так как источник воды может быть только от централизованного источника. К тому же несанкционированный отбор ГВС на обогрев запрещен. Данная технология обогрева используется в домах и коттеджах.
Регулировать температуру поверхности сложно, так как прогрев осуществляется медленно и убрать вовремя нагрев не всегда удается. Датчики тоже не всегда могут решить эту проблему, так как измеряют температуру на поверхности пола.
Что и в каком случае лучше выбрать
В квартирах многоэтажных домов устройство водяных систем запрещено правилами эксплуатации зданий. Однако, если вы приняли такое решение, то циркуляционный контур лучше всего подключить к полотенцесушителю. Тогда не потребуется установка гидрораспределителя и теплообменника. Но чтобы не нарушать закон выберите электрообогрев.
Для частных малоэтажных домов можно выбрать любой тип системы. Поэтому в секторе частной застройки чаще всего можно увидеть теплый пол на первом этаже и обычные отопительные радиаторы в комнатах второго этажа. Здесь люди считают главным показателем снижение эксплуатационных затрат.
Теплый пол плюсы и минусы использования.
Итак, мы уже рассмотрели плюсы и минусы отдельных видов теплых полов. Теперь поговорим об общих положительных и отрицательных моментах использования напольного отопления.
Плюсы применения:
- Конечно, на первом месте – это комфорт. Согласитесь приятно ходить по поверхности, которая приятно теплая, а не леденит душу (через пятки) холодным керамогранитом.
- Если напольное отопление используется как основное, то это серьезно сократит расходы на обогрев жилья. Являясь низкотемпературным (теплоноситель не разогревается более 45 градусов), оно не требует от котла разогрева теплоносителя до высокой температуры и за счет этого сильно экономиться топливо.
- Помещение прогревается равномерно снизу вверх от пола к потолку естественной конвекцией. В отличие от классического радиаторного отопления, где в доме может быть жарко, а на полу холодно.
- Если полностью отказаться от радиаторов, то у вас будут абсолютно ровные стены без выступающих их частей. Кстати, если вы сомневаетесь отказаться от радиаторов полностью или нет, то можете смело на них сэкономить. Проверено не одним мной и не в одном доме.
- Теплые полы не сушат воздух в отличии от горячих радиаторов.
- Еще можно добавить много пунктов в пользу ТП, но они уже не будут такими значительными (например, использование французских окон – не будет выступающих радиаторов или супердорогих внутрипольных конвекторов, вы заметите что ваши дети стали меньше болеть и т.д.)
Минусы применения теплых полов:
- Если мы говорим об использовании теплых полов в квартире, то это конечно же лишние траты на электричество. Т.к. за отопление своего помещения вам все равно насчитают по площади).
- Необходимо правильно рассчитать на начальном этапе всю расстановку мебели. Устанавливать мебель на теплый пол нежелательно. Во-первых, она будет рассыхаться (деревянная), во-вторых, если пол электрический, то в месте установки мебели произойдет перегрев кабеля, и он в скором времени выйдет из строя. Кстати, водяной пол лишен второго недостатка – он не перегревается.
- Ремонтопригодность теплых полов. Хотя если помнить, что у вас нельзя сверлить его перфоратором устанавливать различные порожки и декоративные элементы то ничего страшного не произойдет.
Технические особенности обогреваемых полов
Электрический пол
В таких системах тепловая энергия передается от нагревательных элементов к напольному покрытию, обеспечивая тем самым равномерное прогревание. Теплый воздух поднимается вверх, и система не перегревается. В таких условиях теплый пол будет работать без сбоев годами. Если же над нагревательными элементами поставить мебель, теплоотдача нарушится, и кабель будет греть до тех пор, пока не перегорит. Как только один из кабелей перегорает, вся система перестает работать. Именно поэтому при монтаже электрического пола составляют схему расположения тяжелых предметов и обходят эти участки.
| Помещение | Мощность, Вт/м2 |
|---|---|
| Коридор, кухня | 90-140 |
| Санузел, ванная комната | 170-190 |
| Балконы, лоджии | До 200 |
| Жилые помещения | До 130 |
Расчетное энергопотребление на 1 м2 отапливаемой площади составляет от 100 до 200 Вт, в зависимости от качества теплоизоляции и вида напольного покрытия. Фактически же расходуется не более 40% указанного объема, а в отдельных случаях – всего 15-20%. Чем лучше выполнено утепление жилья, тем меньше расход электричества. Электрические полы удобно применять для обогрева веранд и балконов, санузлов, ванных комнат, благодаря простоте монтажа. Укладывать там водяной контур нецелесообразно, да и не всегда разрешено.
Примерная таблица расчета мощности и длины нагревательного кабеля
К достоинствам электрической системы можно отнести:
- возможность монтажа без специального оборудования;
- равномерный прогрев поверхности;
- возможность регулировать температуру отдельно в каждом помещении;
- отсутствие батарей, конвекторов и других объемных элементов;
- при выходе системы из строя можно найти и отремонтировать поврежденный участок без демонтажа всей стяжки;
- длительный срок эксплуатации.
Как рассчитать теплый пол
Варианты устройства обогревательной напольной системы с различными финишными покрытиями
Недостатки:
- наличие электромагнитного излучения;
- увеличение расхода электроэнергии.
Согласно СНИП, уровень излучения от электрических полов гораздо ниже предельно допустимого. Двужильный кабель выделяет меньше излучений, одножильный – больше, пленочные полы их практически не выделяют. Поэтому, хотя и небольшое излучение все-таки есть, электрический теплый пол не может принести вред здоровью.
СНиП 2.04.05-91
Водяной пол
Установка водяного теплого пола является трудоемким и очень ответственным процессом, но в результате все усилия окупаются эффективностью обогрева. Благодаря циркуляции воды, тепловая энергия распределяется точнее, и перегрев отдельных участков исключается. К тому же, затраты на эксплуатацию существенно ниже, чем у электрической системы.
Водяные теплые полы
Преимущества:
- равномерный обогрев больших площадей;
- затраты только при монтаже системы;
- экономия электроэнергии;
- отсутствие батарей и выступающих элементов.
Водяной теплый пол может полностью заменить отопление радиаторами
Водяной теплый пол может полностью заменить традиционную систему отопления, стабильно прогревая жилые помещения до 20-24 градусов. Кроме того, можно смонтировать отопительный контур так, чтобы основная теплоотдача была у внешних стен и под окнами, а зона в центре комнаты прогревалась меньше.
Таблица решений для выбора системы водяного теплого пола
Недостатки:
- высокий риск повреждения коммуникаций при заливке стяжки;
- большая толщина пола;
- высокие нагрузки на перекрытия;
- необходимость использования насоса при понижении давления в системе;
- необходимость специальных разрешений на установку;
- невозможность ремонта отдельных участков при выходе системы из строя.
Кроме того, проходящая сквозь отопительный контур вода возвращается в систему уже охлажденной, и владельцы остальных квартир недополучают тепло. В новостройках эту проблему устраняют при помощи специально спроектированных стояков, а вот в остальных домах необходимо разрешение от соответствующих органов, получить которое удается не всегда.
Смонтированный теплый водяной пол
Плюсы и минусы водяного теплого пола
Как любой вид отопления, водяной теплый пол преимущества и недостатки свои, разумеется, имеет. И это необходимо учитывать при принятии решения о монтаже именно такого типа отопительной системы.
К несомненным плюсам водяных теплых полов можно отнести следующие:
- Экономичность – по сравнению с радиаторным отоплением от 20-30% до 60%. При подогреве до невысоких (30-50⁰С) температур воды с помощью газа в автономных системах, особенно при больших отапливаемых площадях, водяной пол выигрывает даже у электрического по затратам на эксплуатацию (до 5-7 раз экономичнее).
- Безопасность, ведь трубы с теплоносителем, во-первых, имеют невысокую температуру, а во-вторых, и вовсе скрыты. Это исключает риск травматизма и получения ожогов.
- Комфорт, обеспечиваемый равномерностью прогрева воздуха и приятные тактильные ощущения при ходьбе по полу босиком.
- Эстетичность, ведь встроенная система решает проблему сокрытия или маскировки неэстетичных радиаторов, открывает широкие горизонты для реализации дизайнерских идей по перепланировке и обустройству интерьера.
- Плавность и мягкость прогрева, безопасность для капризных напольных покрытий ввиду постепенного нагрева и невысоких температур, отсутствие теплового шока (в случае с установкой терморегулятора и возможностью контроля температуры теплоносителя).
- Отсутствие генерации небезвредного электромагнитного поля и перенасыщения воздуха положительными ионами.
- Водяной теплый пол не сушит воздух в помещении.
Перед проектированием и монтажем водяного теплого пола, учитывая его низкотемпературный режим, необходимо позаботиться о том, чтобы теплопотери в помещении не превышали 100 Вт/м2. Для этого, возможно, придется утеплить стены или предусмотреть дополнительные радиаторы. Это позволит достичь комфортных условий и повысит эффективность обогрева.
Перечисляя преимущества водяного теплого пола, стоит проанализировать и его недостатки:
- Трудоемкость монтажа – для укладки водяного пола придется затевать капитальный ремонт с выравниванием и тщательной подготовкой поверхности чернового пола. Система состоит из нескольких слоев различных материалов, включая гидроизоляцию, цементно-бетонную стяжку и декоративное напольное покрытие.
- Значительные первоначальные затраты на установку водяного варианта пола – примерно в 5 раз выше, чем электрического или традиционного радиаторного. Однако при активной эксплуатации водяной теплый пол демонстрирует высокую экономичность и окупает себя.
- Невозможность укладки теплого пола, например, на лестницах и в небольших коридорчиках. На таких участках требуется дополнительная установка радиаторов.
- Вероятность протечки и сложность ее устранения – для поиска повреждения и ремонта трубопровода потребуется полный демонтаж напольного покрытия и удаление стяжки.
Ввиду риска протечки и, соответственно, затопления соседей снизу, водяные теплые полы не рекомендуются к установке в многоэтажных домах. Также при подключении контуров водяного теплого пола к системе центрального теплоснабжения, велик риск падения давления в системе по всему дому и резкое снижение эффективности обогрева.
Легкая полистирольная схема
Универсального использования, применяется на всех без исключения основаниях.
Полистирольная система теплого водяного пола
Состоит из следующих элементов:
- гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
- по периметру приклеивается лента, компенсирующая расширения во время нагрева;
- на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
- плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
- производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
- завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.
Полистирольная система — фото
Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.
Пленочный теплый пол
Эта разновидность электрических обогревателей наиболее молодая, она появилась в 2010-х годах. В качестве нагревательного элемента используется специальная пленка. Нередко именно пленочные полы называют инфракрасными, что не совсем правильно, поскольку тепло любой природы является следствием ИК-излучения.
Пленочные системы обогрева можно разместить не только на горизонтальной поверхности пола, но и вообще на любых горизонтальных, вертикальных и наклонных плоскостях. За счет гибкости термопленка легко устанавливается даже на неровную поверхность, повторяя ее изгибы и перепады.
Пленочный пол может использоваться в качестве основного и дополнительного источника отопления с любыми видами напольного покрытия. Кроме этого монтаж пленочных обогревателей возможен «сухим» способом, т.е. без использования цементной стяжки. В этом случае укладка осуществляется под финишные панели, гипсокартон, обои, зеркала и другие материалы.
К сожалению, пленочные полы нельзя устанавливать в помещениях с повышенной влажностью (ванная, сауна, бассейн). Поскольку государственные стандарты требуют класса защиты не ниже IP21.
Основные показатели работы и эксплуатации электрических «теплых полов» обобщены и представлены в таблице ниже.
| Наименование показателя | Греющий кабель | Нагревательный мат | Пленочный обогрев |
|---|---|---|---|
| Область применения | Система «теплый пол», подогрев твердеющего бетона, обогрев зеркал, защита трубопроводов от промерзания, обогрев емкостей, растапливание снега и льда, обогрев теплиц. | Система «теплый пол», монтаж на любые вертикальные и горизонтальные поверхности. | Система «теплый пол», монтаж на любые вертикальные, горизонтальные, наклонные и неровные поверхности. |
| Особенности монтажа | При организации «теплых полов» наличие стяжки обязательно. | Монтаж в стяжку необязателен, можно укладывать под слой плиточного клея. | Допускается «сухой» монтаж. |
| Толщина пола | до 100 мм | до 50 мм | 5-10 мм |
| Готовность к эксплуатации | 28 дней (после полного высыхания цементной стяжки) | Зависит от способа монтажа, до 28 дней | Возможен сразу, при «сухом» монтаже |
| Надежность | При повреждении полностью выходит из строя | При повреждении полностью выходит из строя мат | Неповрежденные сегменты продолжают работать |
| Расходы на ремонт | Высокие, 100% | Средние-высокие, до 100% | Минимальные |
| Обслуживание | Не требуется | ||
| Влияние на здоровье | Нейтральное | Нейтральное | Положительное |
Особенности
Если раньше напольная плитка считалась холодным покрытием, то с появлением системы теплых полов эта проблема устранена. Устройство инновационной технологии обогрева позволяет добиться равномерного и регулярного нагрева помещения.
Как правило, теплый пол под керамическую плитку укладывается в помещениях с повышенной влажностью, например, на кухне, в ванной, саунах, бассейнах. Благодаря нагреванию напольное покрытие в указанных помещениях становится комфортным и теплым, даже если ходить по нему босиком.
Сама по себе напольная плитка – это материал, устойчивый к действию влаги и механическим истираниям. В совокупности с подогревом он становится еще более функциональным и востребованным.
Электрическая система обогрева пола – это одна из разновидностей теплых полов. Существуют также водяные теплые полы, нагревание которых осуществляется посредством воды. Данная система подходит лишь для частных домов, поскольку при ее использовании в многоквартирном строении высока вероятность затопления соседей снизу, а также перебои с отоплением соседних квартир.
Теплые электрические полы плюсы и минусы
На сегодняшний день существую такие виды теплых электрических полов:
- Кабельный – так называются все типы теплых полов, в основе которых лежит специальный кабель.Этот вид отопления уже устарел из-за некоторых технических характеристик, но все еще востребован, так как является самой недорогой системой.Встречаются саморегулирующиеся, одно- и двухжильные, экранированные или неэкранированные кабельные теплые электрические полы. Плюсы и минусы точнее расскажут об их свойствах.
- Нагревательные маты – это разновидность кабельного пола, но с более упрощенным способом монтажа, с готовыми расчетами по мощности и с большей стоимостью.
- Инфракрасная пленка состоит из тончайшего основания, внутри которого находятся нагревательные элементы.Она производит инфракрасное излучение, похожее по своим свойствам на полезные солнечные лучи.Пока этот вид теплых электрических полов самый дорогой, но при этом энергосберегающий.
Искать недостатки электрического теплого пола бессмысленно, так как он – это только одна из составляющих этой системы. Да, именно его обогревательные элементы, какими бы они ни были, вырабатывают тепло, но если при монтаже конструкции что-то упустить или применить недостаточно качественные материалы, то он, скорее станет «жертвой» нерадивого строителя, чем «виновником» холода в помещении.
Среди преимуществ кабельного теплого пола можно отметить следующие:
- достаточно невысокая цена по сравнению с другими видами теплых полов;
- его можно класть под любое напольное покрытие;
- имеет достаточно большой срок эксплуатации.
Как отмечают потребители, минусов у этого типа электрических полов несколько больше:
- Одним из самых существенных недостатков данного пола является то, что стоит какой-то части кабеля сломаться, как выйдет из строя вся система. Учитывая, что она лежит под напольным покрытием и слоем стяжки, ее ремонт обойдется недешево.
- У него теплопотеря больше, чем у пленочного пола, а значит, и энергозатраты выше.
- Монтаж этой конструкции занимает много времени.
- На него нельзя ставить мебель, поэтому, уложив его на определенной площади помещения, трудно будет сделать перестановку, так как нужно всегда придерживаться этих рамок.
- Толщина кабельного теплого пола достаточно большая, так что в помещениях с невысокими потолками он будет неуместен.
В остальном, если монтаж был произведен правильно, то подобная отопительная система будет радовать своих хозяев теплом долгие годы.
Таблица приблизительных мощностей электроприборов
Для самостоятельного расчета потребляемой мощности важна величина напряжения и сила источника.
Показатели мощности (Р) в этом случае высчитываются в процессе перемножения силы тока с показателем напряжения электросети.
Средняя мощность самых распространенных энергозависимых бытовых приборов
| Прибор | Мощность (кВт) |
| Водогрейное оборудование | 1,2-1,5 |
| DVD-проигрыватель | 0,3 |
| Насосное оборудование | 0,25 |
| Видеомагнитофон | 0,04 |
| Гриль | 1,2-2,0 |
| Галогеновый источник света | 0,1 |
| Дрель | 0,15-0,8 |
| Бритва | 7,0 Вт |
| СD-плеер | 7,0 Вт |
| Зарядное устройство мобильного телефона | 0,025 |
| Духовой шкаф | 1,0-2,0 |
| Кондиционер | 1,0-3,0 |
| Магнитофон | 0,01-0,03 |
| Игровая приставка | 0,01-0,03 |
| Кофеварка | 0,6-1,5 |
| Лампа накаливания | 0,02-0,25 |
| Люминесцентные газоразрядные источники света | 0,25-0,6 |
| Морозильная камера | 0,7 |
| Микроволновая печь | 1,5-2,0 |
| Настольный вентилятор | 0,042 |
| Музыкальный центр | 0,05-0,5 |
| Обогреватель | 1,0-2,4 |
| Ноутбук | 0,08 |
| Персональный компьютер | 0,28-0,75 |
| Паяльник | 0,025-0,12 |
| Пылесос | 0,4-2,0 |
| Принтер | 0,35 |
| Сканер | 0,015-0,1 |
| Миксер | 0,18 |
| Тепловой вентилятор | 1,5 |
| Стиральная машина | 4,0 |
| Утюг | 0,25-2,0 |
| Тостер | 0,6-1,5 |
| Фен | 1,0 |
| Факс | 0,6 |
| Телевизор | 0,07-0,2 |
| Холодильник | 0,15-0,6 |
| Электрический лобзик | 0,4-0,8 |
| Электрическая грелка | 0,2 |
| Электрический чайник | 1,0-2,5 |
| Электрическая плита | 1,1-6,0 |
| Энергосберегающий источник света | 0,08-0,1 |
Приблизительные показатели мощности энергозависимого прибора представлены произведением силы тока и напряжения, поэтому для расчетов используется стандартная простая формула Р = I × V.
Нагревательные маты
Нагревательные маты — узконаправленная разновидность кабельных систем обогрева. Конструктивно они представляют собой кабель тонкого сечения, уложенный на монтажной сетке. Иногда в качестве армирующего элемента для придания мату дополнительных эксплуатационных свойств или улучшения технических характеристик могут выступать и другие материалы, например, фольга.
Кроме указанных при рассмотрении кабельных систем нагрева преимуществ и недостатков нагревательные маты имеют свои отличительные черты. Они, безусловно, проще в монтаже по сравнению с резистивным или саморегулирующимся греющим кабелем. Но при этом имеют более узкую сферу применения – это, преимущественно, организация теплых полов. Также можно использовать маты для обогрева теплиц, хозяйственных построек.
Какой обогрев выбрать
Во многом решение о целесообразности эксплуатации той или иной системы отопления зависит от типа отапливаемого здания
Но при выборе следует обращать внимание на следующие аспекты:. Сравнение мощности – водяные полы могут легко нагреть поверхность пола до температуры 50°С. Кабельные, чаще всего работают в рабочем диапазоне от 15 до 30°С
Затраты на оплату нагрева теплоносителя – потребляемая мощность водяных и электрических подогреваемых полов отличается. Так, для кабельного подогрева требуется приблизительно 180 -200 Вт энергии на каждый м², при этом поверхность нагревается всего до 30°С. Теплоотдача и КПД водяного контура намного выше
Кабельные, чаще всего работают в рабочем диапазоне от 15 до 30°С. Затраты на оплату нагрева теплоносителя – потребляемая мощность водяных и электрических подогреваемых полов отличается. Так, для кабельного подогрева требуется приблизительно 180 -200 Вт энергии на каждый м², при этом поверхность нагревается всего до 30°С. Теплоотдача и КПД водяного контура намного выше.
- Сравнение мощности – водяные полы могут легко нагреть поверхность пола до температуры 50°С. Кабельные, чаще всего работают в рабочем диапазоне от 15 до 30°С.
- Затраты на оплату нагрева теплоносителя – потребляемая мощность водяных и электрических подогреваемых полов отличается. Так, для кабельного подогрева требуется приблизительно 180 -200 Вт энергии на каждый м², при этом поверхность нагревается всего до 30°С. Теплоотдача и КПД водяного контура намного выше.
Какой подогрев пола лучше, с помощью трубопровода или кабеля? При выборе решающим является возможность проведения капитальных работ (заливки стяжки, демонтажа старого напольного покрытия и т.д.), возможность использования газового или твердотопливного котла в качестве источника нагрева теплоносителя, необходимость в оформлении разрешительных документов и сроки эксплуатации системы. Помощь в подборе системы отопления также может оказать квалифицированный специалист.
Особенности монтажа электрического пола
Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.
Технология работы с кабелем
Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.
Принцип выполнения работ:
Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик.
Ввиду того что установка зачастую выполняется по армирующему слою, именно на него закрепляется монтажная лента. Фиксация осуществляется с шагом от 50 до 90–100 см. В обязательном порядке производится отступ от стены 10 см, а в местах расположения мебели – 30–50 см. Если в помещении расположены радиаторы и трубы отопления, то от них необходимо отмерить не менее 15 см.
Кабель, выполняющий обогрев, присоединяется к силовому элементу, соединение скрывается в специальной муфте. После этого кабель питания подводится к терморегулятору.
Фрагменты обогрева распределяются по поверхности. Для этого пользуются заранее составленной схемой с учетом рекомендаций производителя
Важно соблюдать правильность изгибов, они должны быть плавными, без заломов. Кабель фиксируется на монтажной ленте, дополнительно можно произвести закрепление на арматуру. Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений
Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.
Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений. Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.
Установка такой системы предполагает точное соблюдение составленной схемы и порядка подключения.

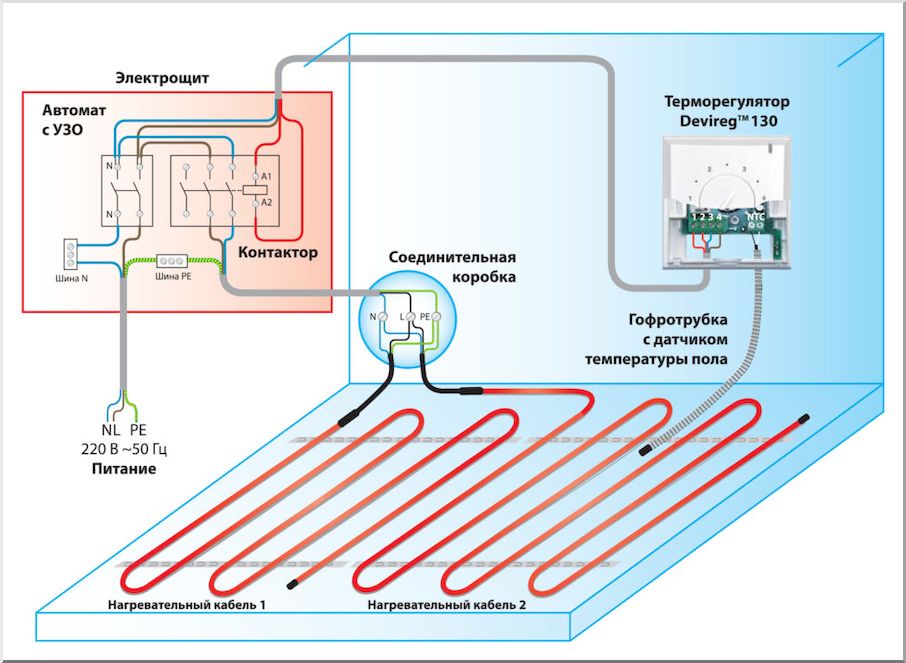

Схема монтажа электрических теплых полов может меняться при увеличении количества контуров, а также в зависимости от вида подключения (двух и трехфазное)
Укладка нагревательных матов
Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.
Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.
Маты, по сравнению с другими электрическими системами, считаются одним из самых удобных вариантов обустройства
Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.
Инфракрасные обогреватели отличаются хорошим качеством и быстро монтируются, но подходят не под каждое помещение и напольное покрытие
Теплый пол какой выбрать?
Для того, чтобы определиться с выбором необходимо вначале распределить все полы по их эффективности и их сферам применения, точнее по ограничениям.
| Вид ТП | В частном доме | В квартире | Использование в мокрых зонах | Энергоэффективность |
| Электрический | + | + | + | + |
| Инфракрасный | + | + | — | ++ |
| Водяной | + | — | + | +++ |
Из таблицы видно, что электрический теплый пол не имеет ограничений, но имеет большие затраты по энергопотреблению. А также у него более сложное устройство.
Водяной пол нельзя использовать в многоквартирных домах (исключение таунхаусы на первых этажах и квартиры с автономным отоплением.
А инфракрасный пол нельзя применять в мокрых зонах.
Имея эти данные можно сделать промежуточный вывод, что если у вас частный дом, то вам необходимо остановить свой выбор на водяном теплом полу. Данный пол не перегреется под мебелью, будет работать экономично, прогревая всю стяжку. Он будет иметь большую инерцию и долго остывать.
По причинам того, что в трубах течет жидкость размещение водяного теплого пола над жилой площадью квартиры запрещено. К тому же редко бывает автономное отопление, а городить кучу ненужного оборудования при наличии центрального отопления незачем.
В квартире нам необходим электрический теплый пол. Осталось определиться какой вид нагрева пола нам подойдет больше.
Особенности установки разных систем
Монтаж водяного теплого пола более сложный и трудоемкий, чем устройство электрического. Он требует проведения капитальных строительных работ. Установку можно производить в готовом жилье, но лучший вариант – при строительстве дома. Система теплых полов закладывается в документах проектной документации.
Порядок монтажа следующий:
- утепляется основание пола;
- обеспечивается доступ к центральному водоснабжению;
- при отсутствии центрального водоснабжения устанавливается автономная система циркуляции воды (в нее входят отопительный котел, водяной насос, коллекторный шкафчик с подающей и возвратной трубами, различные муфты и соединения);
- устанавливаются терморегуляторы;
- укладывается система водяных труб;
- система скрепляется цементной стяжкой (слой в 3-5 см). Стяжка должна высохнуть. На это требуется около месяца. После этого можно сделать верхнее покрытие и начать эксплуатацию системы;
- нужно учитывать, что перед началом работ по монтажу водяного пола следует избавиться от предыдущего напольного покрытия и стяжки, если они имеются.
После окончания всех работ пол будет поднят на высоту около 10 см. Вся система достаточно тяжелая, поэтому в ряде случаев требуется согласование и получение специальных разрешений.
Работа по установке электрического пола требует намного меньше усилий.
Порядок действий такой:
- выровнять поверхность пола;
- уложить гидроизоляцию;
- уложить нагревательный кабель, нагревательные маты или инфракрасную пленку;
- установить терморегуляторы (они входят в комплект);
- устроить верхнюю поверхность пола.
Стяжка и установка дополнительных устройств для электрических матов и пленочных теплых полов не нужны. Монтаж можно производить самостоятельно, без помощи специалистов.
Почему нельзя резать греющий кабель
Греющие резистивные кабели (теплый пол) продаются в виде готовых отрезков, соединенных с силовым холодным кабелем. Каждая секция имеет определенную длину и мощность. При расчетах систем обогрева, пользуются именно этими величинами. Но когда в расчеты закрадывается ошибка и остаток кабеля некуда монтировать, то первое решение, которое кажется логичным, это отрезать излишек.
Инструкции, прилагаемые к нагревательным секция, запрещают любые манипуляции по укорачиванию или наращиванию секций. Почему? Ведь в каталогах один и тот же греющий кабель, например мощностью 20Вт/м, продается в виде секций от 5м до 120м. И кажется что если подойти к делу основательно, то и в домашних условиях можно изготовить вполне качественную концевую муфту, а остаток кабеля использовать где-нибудь еще…
Инструкции не зря запрещают резать резистивные греющие кабели. Все дело в том, что несмотря на одинаковый артикул, в нагревательных секциях разной длины используются кабели различные по своему составу. Например секции длиной 10м и длиной 20м, в своей основе содержат совершенно разные греющие кабели. Производитель заранее рассчитывает сопротивление кабеля, устанавливая при какой именно длине, мощность нагрева будет составлять 20Вт/м. И если этот кабель укоротить наполовину, то его мощность вырастет в 2 раза, что составит уже 40Вт/м. Конструктивно, как греющие жилы, так и изоляция кабеля не рассчитаны на такой нагрев. При включении в сеть, такой кабель перегреется и сгорит. Это сравнимо со спиралью накаливания в нагревательных приборах, если ее укоротить, она раскаляется практически добела и быстро перегорает.
При локальном ремонте греющего резистивного кабеля в стяжке, поврежденный участок следует заменить отрезком греющего кабеля от аналогичной секции, чтобы в этом месте не было перегрева. Вставлять кусок холодного соединительного кабеля нельзя, так как это нарушит сопротивление оставшегося греющего кабеля.
