Противопожарные перегородки: виды, типы, нормативы и требования

1-й тип устройств

Противопожарные перекрытия 1-го типа обладают самым высоким классом огнестойкости. Используют для изоляции подвалов, цокольных этажей. Устанавливают в строениях производственного назначения, складах.

На каркас и элементы противопожарных перекрытий устанавливаются перегородки исключительно 1-го типа огнестойкости.

Противопожарным перекрытием разделяют наружную стену, выступ перекрытия должен быть 30 см. Его не делают если:

расстояние от верхнего до нижнего окна составляет 120 см или более, стена между окнами глухая;
предел огнестойкости у стен, узлов крепления должен быть EI 150, класс пожаробезопасности этих участков — К0;
в случаях, если стена имеет отделку, термоизоляцию, то на уровне перекрытий устанавливают, превышающие их толщину, огнеупорные отсечки.

Перекрытия такого типа запрещено пересекать шахтами, служащими для транспортировки легковоспламеняющихся жидкостей, газовых, пылевоздушных смесей.

Каналами, трубопроводами, предназначенными для передачи горючих веществ, материалов.

Свойства противопожарных перегородок первого типа

Здания и сооружения невозможно представить без внутренних перегородок, если, конечно, это не стадион или велотрек. Да и в таких строениях всегда выделены вспомогательные помещения, отсеки. Планировка осуществляется разделением пространства на некоторые объемы, чтобы обеспечить функционирование и удобство. Деление осуществляется конструктивными элементами зданий – стенами и перекрытиями, а еще перегородками, создаваемыми именно с этой целью.

Мало кто задумывался о том, что стены и перегородки помимо задачи разделения и планирования пространства несут еще и противопожарную функцию. В этом плане противопожарные перегородки 1 типа являются самыми огнестойкими.

Классификация и область применения

В отличие от стен, которые являются обычно несущими конструкциями и воспринимают нагрузку от верхних этажей, перегородки бывают не более высоты этажа и никакой конструктивной нагрузки не несут.

Они могут различаться по назначению, по типу материала, из которого они изготовлены.

Еще перегородки различаются по соответствию требованиям пожарной безопасности. Те, что могут выдерживать значительные тепловые нагрузки, называются противопожарными. Они в свою очередь делятся на первый (1) и второй (2) тип. Первый тип – наиболее стойкий к огню.

В последнее время планировка жилых домов осуществляется таким образом, чтобы межквартирных компонентов не было. Площадь квартиры сейчас ограничивается стенами.

Из каких материалов их делают

Для изготовления разграничивающих конструкций используют разнообразные строительные материалы:

естественный и искусственный камень;
дерево;
металл;
пластмассы;
стекло.

В некоторых случаях для их создания используют даже бумагу, но такие конструкции совершенно не отвечают противопожарным требованиям. Материалы могут комбинировать. Так для перегородок первого типа применяют металл в сочетании с огнестойким закаленным стеклом.

Типы по пожарной безопасности

В противопожарном отношении перегородки разделяются на два типа. Противопожарные перегородки первого типа состоят из несгораемых материалов и внешне отличаются от стен толщиной и тем, что не воспринимают нагрузку.

Устройство таких элементов осуществляется еще на стадии общестроительных работ по возведению «коробки» здания.

Противопожарные элементы 2 типа обычно изготавливаются из легких материалов. Это может быть дерево, гипсокартон, стекло. Сгораемые материалы для придания огнестойких свойств обрабатываются средствами, различающимися по типу защитного воздействия. Такие средства называют антипиренами.

Предел огнестойкости для противопожарной перегородки 1 типа должен быть не ниже EI45. Это означает, что такая конструкция должна выдержать действие пламени и иных факторов, сопутствующих пожару, в течение не менее 45 минут.

За это время перегородка не должна потерять целостности и изоляционных свойств. Сквозь нее не должны в течение указанного времени поступать продукты горения – дым, токсичные газы, угар.

Поверхность со стороны, противоположной той, которая подвергается действию пожара, не должна нагреваться в течение 45 минут.

Чаще всего элементы первого типа делают кирпичными, железобетонными, газобетонными, гипсобетонными. Но применяют и гипсокартон, смонтированный на каркас из стальных коробчатых профилей.

В последнее время стали изготавливать противопожарные перегородки первого типа из огнестойкого стекла на стальном или алюминиевом каркасе.

Такие стеклянные конструкции могут выдержать воздействие огня даже дольше, чем 45 минут. На практике применяют сооружения с огнестойкостью ei60, 90 и более.

Важно знать, что противопожарные элементы должны разделять этажи на самостоятельные отсеки, независимо от применения различных конструктивных решений по перепланировке и отделке помещений. Это означает, например, что при устройстве подвесных потолков или настилаемых полов противопожарные компоненты зданий должны осуществлять защиту от пожара также и над потолками и под конструкциями полов. Это означает, например, что при устройстве подвесных потолков или настилаемых полов противопожарные компоненты зданий должны осуществлять защиту от пожара также и над потолками и под конструкциями полов

Это означает, например, что при устройстве подвесных потолков или настилаемых полов противопожарные компоненты зданий должны осуществлять защиту от пожара также и над потолками и под конструкциями полов.

То есть перегородки первого типа сооружаются от конструкции нижнего перекрытия до верхнего, независимо от того, из каких материалов сделаны эти перекрытия, а никак не от поверхности пола до подвесного потолка.

Требования к устройству

Особых требований пожарной безопасности к устройству противопожарных перегородок нет, достаточно помнить о следующих:

Противопожарные перегородки в помещениях с подвесными потолками должны разделять пространство над ними.
Места сопряжения противопожарных перегородок с другими ограждающими конструкциями здания, сооружения, пожарного отсека должны иметь предел огнестойкости не менее предела огнестойкости сопрягаемых преград.
В противопожарной перегородке не должно быть отверстий и зазоров, в том числе в местах их пересечения различными инженерными и технологическими коммуникациями, для обеспечения требуемого предела огнестойкости и дымогазонепроницаемость.
Заполнение проемов в противопожарных перегородках должно иметь соответствующее противопожарное заполнение: противопожарные двери, ворота, люки, клапаны, экраны, шторы, окна, занавесы и т.п.

Требования и нормы

Они изложены в Федеральном законе №123, СНиП 21-01-97*, СП 2.13130, СП 4.13130.2013, где изложены требования к проектированию, а так же соблюдению норм при строительстве противопожарных преград, включая стеновые конструкции:

Для разделения строительных объектов на пожарные отсеки необходимо применять стены 1 типа.
Противопожарные стены должны возводиться на высоту и возвышаться над кровлей не меньше, чем на 0,6 м, если конструкции, элементы чердачных помещений, обслуживаемых/неэксплуатируемых крыш, покрытий выполнены из горючих материалов; или на 0,3 м, если они из трудногорючих конструкций, в том числе после огнезащиты древесины методом огнезащитной пропитки.
Противопожарные стеновые конструкции могут не возвышаться над покрытиями, крышами зданий, если все их элементы, за исключением гидроизоляционного ковра, выполнены из негорючих материалов.
Они также могут не сооружаться на всю высоту строительного объекта, если примыкают к верхним противопожарным перекрытиям 1 типа, тем самым обеспечивая нераспространение огня в смежные по горизонтали пожарные отсеки, даже при деформации, разрушении строительных конструкций.
Когда здание или сооружение делится противопожарной стеной на отсеки разной ширины, высоты, то ими обязаны быть стены более широких, высоких отсеков, частей строения.
Минимальная толщина противопожарной стены, сложенной из сплошных/пустотелых керамических, силикатных, каменных кирпичей, блоков – 120 мм, а из железобетонных плит – 200 мм.
Расстояние от противопожарной стены здания до соседних объектов определяется противопожарным разрывом, зависящим от их степени стойкости к огню.
Расстояние, площадь между противопожарными стенами нормативно зависит от категории по взрывопожарной опасности, степени огнестойкости строения.
Узлы противопожарных стен, в том числе в местах примыкания к перекрытиям здания, должны быть с пределом огнестойкости, не меньше соответствующего ее типу по способностям сохранять целостность, теплоизолирующие свойства.
Площадь проемов в противопожарной стене, включая те, что заполнены огнестойкими сертифицированными воротами, окнами, дверями, не должна быть больше 25%.

В заключение следует отметить, что противопожарные стены – это объемные, массивные элементы строительного объекта, для возведения которых необходимо затратить много сил, средств; но и самые надежные конструкции, позволяющие минимизировать ущерб, последствия развития очага возгорания в пределах пожарного отсека, где он возник.

Алюминиевые противопожарные перегородки

Физические и химические свойства алюминия благоприятны для использования его в противопожарных защитных конструкциях. Горение алюминия возможно лишь в случае нахождения металла в порошковом мелкодисперсном состоянии (алюминиевая пудра).

При любых высоких температурах крупные изделия из металла гореть не будут, поскольку:

при температуре выше 300 градусов металл покрывается оксидной пленкой, защищающей металл от прогрессирующего окисления;
металл обладает высокой теплопроводностью и начинает плавиться намного раньше, чем гореть.

Негативным аспектом высокой теплопроводности является сильный перегрев всей конструкции. Для устранения этого недостатка профили алюминиевых перегородок заполняют термовкладышами, снижающими скорость прогревания. Подобное решение также положительно сказывается на прочности перегородки. Теплоемкость алюминия можно снизить при производстве путем изготовления сплавов алюминия с магнием или кремнием.

Основные характеристики

Изготавливаются из устойчивых к возгоранию материалов, перекрытия не имеют проемов и отвечают установленным нормам и регламенту по огнестойкости. Если по проектному плану в противопожарном перекрытии предусмотрены проемы, их закрывают люками, клапанами с соблюдением огнестойких параметров.

Они выдерживают воздействие огня в течение требуемого по СНиП 2.01.02-85 отрезка времени, периоды устойчивости к огню прописаны в регламенте для каждого типа огнестойкости.

Для увеличения эксплуатационных характеристик на перекрытие монтируют дополнительные подвесные потолки, которые изготавливают из устойчивых к огню материалов. Потолок экранирует тепловое воздействие, усиливая огнестойкие параметры.

Перекрытия влияют на предельную огнестойкость всей конструкции. Для перекрытий опоры и связующие узлы не должны различаться по типам.

Их огнестойкий предел устанавливается в зависимости от времени, когда наступает одно или несколько последовательных граничных состояния по потере стойкости, в зависимости от функционала конструкции.

Перекрытия делятся на 3 типа огнестойкости:

1-й – пожароустойчивость более 2,5 часов.
2-й – защиты от огня в течение одного часа.
3-й – предельная огнеустойчивость рассчитана на 45 минут.

Испытание перегородок на огнестойкость

Испытания проводят для определения предела огнестойкости, который выражается в минутах. Создаются условия настоящего пожара. В процессе оценивают способность перегородки защитить помещение от проникновения огня и дыма. Существует несколько видов предельных состояний по заданным параметрам, регулируются они ГОСТом 30247.0-94:

«R» — показатель устойчивости — конструкция теряет несущие свойства из-за обрушения или сильной деформации;
«E» — параметр целостности — нарушается целостность, возникают трещины и отверстия, пропускающие пламя или дым;
«I» — показатель теплоустойчивости — утрачиваются теплоизолирующие свойства из-за достижения предельных температур;
«W» — показатель теплозащиты — максимальная плотность потока тепла на установленном расстоянии от конструкции, сдерживающей пламя;
«S» — параметр устойчивости к проникновению газа или дыма – в помещение проникает газ и дым.

Для перегородок используются предельные состояния «E» (утрата целостности) и «I» (утрата теплоизолирующих свойств).
Для проверки огнестойких перегородок используется испытательная печь, в которую влезет нужный образец, а также системы измерения и регистрации давления, температуры на разных областях тестируемой конструкции.

Противопожарные полотна тестируются с обеих сторон, от этого зависит количество испытуемых образцов. Если при пожаре высоки риск воздействия на обе стороны, то создается 2 образца для каждого испытания.

Если же огню теоретически подвергнется только одна сторона, то тестируют 1 образец.

Оборудование для испытаний

В подготовленной печи проводят испытание, соответствующее определенным условиям:

образец устанавливает заказчик (компания), у которой есть соответствующие разрешения;
после установки на сторону, которая не будет подвергаться действию огня, ставят термопары для фиксации показателей температуры;
установка термопар регламентируется ГОСТом.

В процессе внутри печи, куда установлен образец, начинает расти температура. Через установленные промежутки времени регистрируется давление газов, а также самой температуры на поверхности противопожарного образца.

Оценка предельных состояний происходит в основном по 2 показателям:

«E» — целостность – подносят ватный тампон к местам, где могли образоваться трещины, отверстия (даже невидимые с первого взгляда). Применение тампона начинается на 15/45/60 или 90 минуте испытаний – зависит от того, 1 или 2 тип ПП тестируется. Если появилась щель, то тампон воспламеняется;
«I» — теплоизоляция – оценивают по показателям термопар, которые снимают температуру. Если параметры не превысили критических отметок, то противопожарному образцу присваивают соответствующий класс.

Температура снаружи образца (не подвергаемая действию пламени сторона), а также на обогреваемой части значительно отличается. Устанавливает показатели ГОСТ.

После испытаний заказчик получает все документы, а также отчет о показателях теста. При успешном прохождении выдается сертификат качества.

Материалы

Кроме негорючих строительных материалов, таких как кирпич, различные блоки из бетона или гипса, камня, противопожарные перегородки можно выполнять и из других материалов. Противопожарными могут быть перегородки, выполненные из таких материалов как: дерево, алюминий, гипсокартон, огнестойкое стекло. В любом случае, при выборе материалов для противопожарных перегородок необходимо помнить о минимальном классе пожарной опасности строительных конструкций, которые допускается применять в здании в зависимости от класса конструктивной пожарной опасности здания. Так например, для здания класса конструктивной пожарной опасности С0 недопустимо применение перегородок класса пожарной безопасности
строительных конструкций К1, выполненных из дерева с классом материала КМ1 после огнезащитной обработки.

Чаще всего в строительстве для устройства противопожарных перегородок используется кирпича. Кирпичные перегородки выполняют толщиной в 120 мм (полкирпича) и 65 мм (четверть кирпича). Для прочности и устойчивости противопожарные перегородки 1 типа из кирпича армируют арматурными сетками через каждые 5-6 рядов кладки. При толщине кирпичной перегородки 65 мм предел огнестойкости составит EI 45, а при толщине 120 мм – EI 150.

Бетонные перегородки встречаются крайне редко. Выполняются они в основном индустриальным способом с армированием в виде арматурных сеток и доставляются на строительные площадки уже в готовом к монтажу виде. Предел огнестойкости противопожарных перегородок из тяжелого бетона при толщине 60 мм составляет EI 45. Для перегородок из легкого бетона достаточно толщины в 45 мм для достижения того же предела огнестойкости. Перегородки из ячеистых бетонов толщиной 75 мм имеют предел огнестойкости EI 150.

Противопожарные перегородки из огнестойкого гипсокартона (ГКЛО) пользуются популярностью ввиду их относительно невысокой стоимости. Конструкция гипсокартона имеет в качестве сердечника армирующие стекловолокна, усиленные глиной, в состав которой входит около 20% (от общей массы) кристаллизованной воды. Этим объясняется длительное сопротивление огню и сохранение прочности ГКЛО в случае возникновения пожара, что по пожарно-технической классификации является характеристикой предела огнестойкости. Для профилей чаще всего используют алюминиевые и деревянные рамы, реже стальные. Одинарный металлический каркас с заполнением негорючей минплитой плотностью 40 кг/м3
, толщиной 50 мм и обшивкой одним слоем ГКЛ с обеих сторон обеспечивает предел огнестойкости EI 45, но уже при использовании в такой конструкции ГКЛО вместо ГКЛ предел огнестойкости перегородки составит EI 60.

Противопожарные перегородки встречаются довольно редко в практике строительства. Для применения дерева в качестве материала для противопожарных перегородок необходимо его обработать специальными огнезащитными составами (антипиренами) для изменения свойства древесины к воспламенению и горению. При этом необходимо помнить, что такие конструкции не долговечны, так как со временем, в зависимости от гарантийных сроков эксплуатации огнезащитного состава, необходимо проводить повторную обработку дерева. Согласитесь, что это не совсем удобно. Область применения деревянных противопожарных перегородок крайне мала и в основном связана с эстетическими качествами дерева, которые используют при оформлении интерьеров.

Относительно новыми являются конструкции противопожарных перегородок, в которых используется огнестойкое стекло в качестве полотен, при этом каркас таких перегородок выполняется из дерева, алюминия, стали. Большим плюсом является светопропускная способность таких перегородок.

Типы, нормы, требования

Федеральным законом № 123 РФ устанавливается, что противопожарные ограждения – строительные предметы, деталь инженерных решений, зданий, имеющих фиксированный предел устойчивости к возгоранию.

Перегородки применяются с целью остановки распространения пожара из одной части здания в остальные.

Устойчивость ПП первого типа не меньше уровня EI 45 – то есть конструкция сохраняет размер, не прогревается больше нормативов, не подвергается деформациям. При этом любые языки пламени будут удерживаться минимум 45 минут. Для некоторых знаний нужен предел ПП больше – EI 60 или 90. При разработке плана помещения, деления на комнаты обязательно учитывается расположение перегородок. Оно должно учитывать нюанс сохранения доступа людей к путям эвакуации, пожарным шкафам, кранам. Перегородки не должны слишком сильно уменьшать ширину проходов.

Типы перегородок

общие – это стены, перекрытия, панели, перегородки – они хорошо справляются с защитой при обширном возгорании, помогают эффективно предотвратить распространение огня;
местные – двери, люки, окна, которые помогут защититься от огня в линейном направлении.

В соответствии с возможностями защиты ПП тоже делят на 2 типа:

Первый тип – отвечает пределу защиты При установке остекленных заграждений, где площадь остекления более 25%, то перегородки первого типа должны соответствовать показателю EIW45.

Ограждения первого типа

Второй тип – перегородки с уровнем огнестойкости Если остекление более 25%, то EI15.

Ограждения второго типа

Требования безопасности к ПП зафиксированы законодательством, где подробно описаны правила эксплуатации, обозначения всех известных типов. По нормам всего 5 классов огнестойкости:

два основных: EIW 15, рассчитанный на 15 минут и EIW 45 – соответствует 45 минутам;
три вспомогательных, они менее популярны: EIW-30, 60 и 90.

Предел первого типа не менее EIW-45, а второго – EIW-15 и больше.

Пределы огнестойкости

Огнестойкостью называется способность ограждению противостоять возгоранию, не утрачивая свои характеристики. Получается, что ПП 1-го типа должны устоять 45 минут, а второго не меньше четверти часа.

Современные производители включили в производственный процесс перегородки с показателями 60, 90 и даже 120 минут. Они относятся к 1-му типу.

Для установления параметров применяются следующие обозначения:

R – утрата несущей способности;
Е – утрата целостности;
I – ухудшение теплоизоляции ниже критической под действием нагрева до предельных температур;
W – максимальная плотность теплового потока на установленном расстоянии от поверхности ПП;
S – предел непроницаемости дыма.

Остекление до и более 25%

Противопожарные ограждения также классифицируются по светопроницаемости:

глухие – не имеют светопроницаемых деталей;
частичное остекление – до 25% общей площади;
светопрозрачные – больше 25% остеклено.

Область применения

Противопожарные перекрытия широко применяются в гражданском, промышленном, военном строительстве. Многофункциональны, имеют высокую стойкость, которая позволяет ограничивать распространение пожара, препятствует протеканию взрывоопасных смесей с верхнего уровня (этажа) на нижний. Хорошая изоляция и герметизация противопожарных перекрытий дополнительно выполняет санитарные, технологические функции.

Используют в составе конструкций для изоляции огнеопасных помещений, технологических процессов с высокими факторами риска (пожар, взрыв).

Хорошая газонепроницаемость перекрытий предупреждает возникновение пожара, либо локализует его, препятствует распространению за пределы перекрытий взрывоопасных пылевоздушных смесей, газов. Ими оборудуют помещения для хранения веществ, ценностей, имеющих определенную степень пожарной опасности.

Устанавливаются вкупе с электрооборудованием бытового, производственного назначения, монтируют в элекрощитовых.

Перекрытия используют для изготовления секционных конструкций в подвальных помещениях, складах, различных производствах. Отделяют от основного пространства помещения с горючими жидкостями, материалами, лебедки с противопожарными занавесами, вентиляционные камеры, системы мусоропроводов.

Применяют для производства резервных складских помещений, отсеков для хранения объемных легковозгораемых материалов (декорации, манекены). Используются для создания коридоров, предназначенных для быстрой эвакуации в чрезвычайных ситуациях.

Заключение

Высокую устойчивость к огню, противопожарную надежность конструкций, её герметичность обеспечивают использование противопожарных перекрытий при возведении строений разного типа.

Применение надежного железобетонного материала, соблюдение технологии строительных работ позволяют обеспечить безопасность людей при эксплуатации объектов, сохранение производственного оборудования, других материальных ценностей.

Это интересно: Знаки пожарной безопасности — виды, описание, порядок использования

Материал изготовления

Традиционным материалом для изготовления огнеупорных конструкций считается металл. Перегородки могут выполняться из стали и алюминия. Однако в первом случае из-за тяжеловесности данный тип перегородок не всегда может допускаться к установке. Что касается алюминия, то он обладает меньшей устойчивостью к интенсивному воздействию пламени. Проблема веса может решаться с помощью гипсокартонных и деревянных моделей. Такие перегородки выполняются из специальных компонентов, пропитанных огнестойкими составами, поэтому в показателях защиты от огня они могут конкурировать даже со сталью, но в механической стойкости все же уступают металлическим аналогам. Есть и еще один нюанс, влияющий на определение подходящего варианта. Зачастую выбор падает на стеклянные противопожарные перегородки, так как этот материал может обеспечивать светопропускную способность. Согласно нормативам, светопропускающие огнеупорные барьеры должны обеспечивать коэффициент прозрачности порядка 25 % от всей площади полотна. Данной характеристике полностью соответствуют перегородки, изготавливаемые из закаленного огнеупорного стекла.

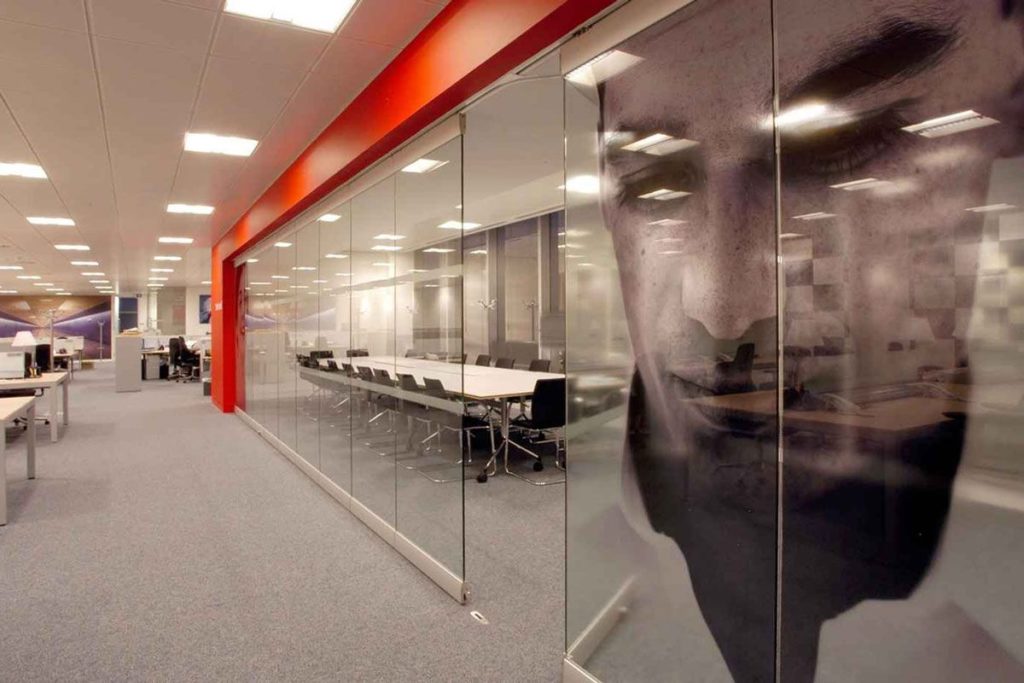

Противопожарные стеклянные перегородки

Огнестойкие перегородки и двери из стекла выпускаются под маркировкой EIW. Конструктивное решение представляет каркас, заполненный несколькими слоями стекла. Прозрачное пространство занимает от 25% общей площади.

Предельная величина термостойкости плит составляет 15-60 минут. Проверки и процентное соотношение составов регламентировано ГОСТ Р 53308-2009, в соответствии с правилами которого выполняется оценка конструкции при лицензировании.

Перегородки из стекла монтируются в помещениях, для оформления которых важен эстетичный дизайн и функциональность:

торговые комплексы;
рестораны, кофейни;
досуговые и развлекательные центры;
музейные комплексы, галереи, кинотеатры;
гостиничные комплексы и т.д.

Применение

Противопожарные перегородки монтируются в помещениях, нуждающихся в разграничении пространства конструкциями, которые способны предотвратить распространение огня между отдельными комнатами в случае возгорания. Иногда подобные средства подавления пламени устанавливаются на переходах между этажами и лестничных площадках.

Перегородки противопожарные открывают широкие возможности для тотальной, а главное — быстрой перепланировки объекта согласно общепринятым нормам безопасности. Разграничение пространства такими конструкциями позволяет создать отдельные рабочие зоны, организовать складские и технические помещения.
