Какой котёл выбрать с битермическим или пластинчатым теплообменником?

Медный теплообменник: традиции и технологии

Использование меди с её экстраординарной теплопроводностью позволяет отказаться от схемы теплообменника в виде оребрённой трубы в пользу более простой и надёжной конструкции. Её принцип позаимствован у традиционного самовара, у которого дымогарная труба проходит через ёмкость для воды.

В результате получается массивный теплообменник цилиндрической формы, на производство которого расходуется 25 кг чистой меди. Для сравнения: стальные аналоги с оребрением сопоставимой мощности весят до 5 кг. Такой теплообменник работает без температурных шоков в более мягких и щадящих режимах, чем тонкая трубка с оребрением.

Описанная конструкция теплообменника имеет целый ряд важных последствий. Благодаря стойкости к коррозии и пластичности меди срок службы этого узла превышает 20 лет. Диаметр каждой дымогарной трубки составляет 30 мм, что делает их гораздо менее подверженными накоплению копоти. За один отопительный сезон сужение просвета у теплообменников с оребрением может достигать 40 % (против 3% у трубчатых). Основываясь на данных, накопленных в европейских странах за несколько десятилетий эксплуатации медных трубчатых теплообменников, можно сделать вывод, что они имеют в среднем вдвое больший срок службы по сравнению со стальными аналогами с оребрением.

Кроме того, именно медные трубчатые теплообменники позволяют достигать максимального КПД — 95 %, что приводит к значительной экономии энергоресурсов и снижению затрат на эксплуатации котла.

Уникальная конструкция с котловым телом большой ёмкости значительно расширяет функциональность отопительного оборудования. Так, в двухконтурных котлах FRISQUET вторичные теплообменники выполняются в виде медных змеевиков, расположенных внутри котлового тела. В результате все котлы этого производителя в стандартной комплектации позволяют подключать дополнительный бойлер или второй и третий отопительные контуры. Например, один отопительный контур может обеспечивать теплом настенные радиаторы (температура теплоносителя — до + 85 oС), а второй — системы теплых полов (+20–45 °С).

Настенные котлы с раздельными теплообменниками

Стандартный котел работает следующим образом: при помощи циркуляционного насоса теплоноситель постоянно движется через первый теплообменник, который нагревается от горелки. Таким образом, горячая вода движется по отопительной системе от теплообменника к радиаторам и обратно.

Когда возникает потребность в горячем водоснабжении, специальный датчик дает сигнал и трехходовой кран направляет горячую воду из первого теплообменника во второй. Другими словами, холодная вода во втором теплообменнике нагревается не от горелки, а от уже разогретого теплоносителя.

Такой способ позволяет снизить затраты на отопление за счет более экономного расхода топлива во время потребления горячей воды для бытовых нужд.

Преимущества использования котлов с раздельными теплообменниками:

Максимальная температура горячей воды не превышает 60 градусов. Этого вполне достаточно для любых нужд. При этом вероятность получить ожог во время приема душа сводится к нулю.
Второй теплообменник имеет большой срок эксплуатации, так как используется реже.
Несложная конструкция. Котлы с раздельными теплообменниками легко ремонтируются. В большинстве случаев это можно сделать своими руками, сэкономив на услугах профессиональных мастеров.
Риск засорения сведен к минимуму. Практика показывает, что необходимость технического обслуживание у раздельных теплообменников возникает реже, чем у битермических.

Рекомендуем: Расчет диаметра трубы для отопления частного дома: как рассчитать отопление с естественной и принудительной циркуляцией, скорость теплоносителя в системе, таблица, какой диаметр нужен по сечению трубопровода

Важно: Несмотря на простоту обслуживания раздельных теплообменников, лучше не делать этого самостоятельно, если у вас нет опыта. Это может быть опасно

Во всех документах, поставляемых с отопительным оборудованием, производители настойчиво требуют воздерживаться от ремонта своими руками.

Недостатки:

Раздельные теплообменники занимают больше места, вследствие чего размеры котла могут быть больше, чем требуется покупателю.
Работа котла невозможна без трехходового крана. Его задача заключается в автоматическом перенаправлении потока воды во второй теплообменник, когда жильцы дома начинают пользоваться горячим водоснабжением. Такие краны часто выходят из строя и нуждаются в замене, что создает большие неудобства.
Цена на котлы с раздельными теплообменниками может быть выше из-за большего количества комплектующих.

Как видите, такие котлы имеют не только положительные качества, но и недостатки, о которых обязательно нужно знать, прежде, чем принимать решение о покупке.

В качестве примера можно рассмотреть настенный котел Baxi Eco Compact 14F. Эта модель популярна на рынке за счет доступной цены, компактных размеров и хорошей электроники.

Температура нагрева воды (ГВС) находится в диапазоне от 35 до 60 градусов. Котел работает от природного газа и потребляет 1,6 м3 топлива в час. Компактные размеры (700x400x298 мм) позволяют установить его в любом помещении без специальной подготовки места.

Котел с раздельными теплообменниками Baxi Eco Compact 14F рекомендуется для установки в помещениях общей площадью не более 140 м2. Данное оборудование легко справляется с эксплуатацией в российских условиях, что подтверждают многие наши клиенты, купившие котел Baxi Eco Compact 14F.

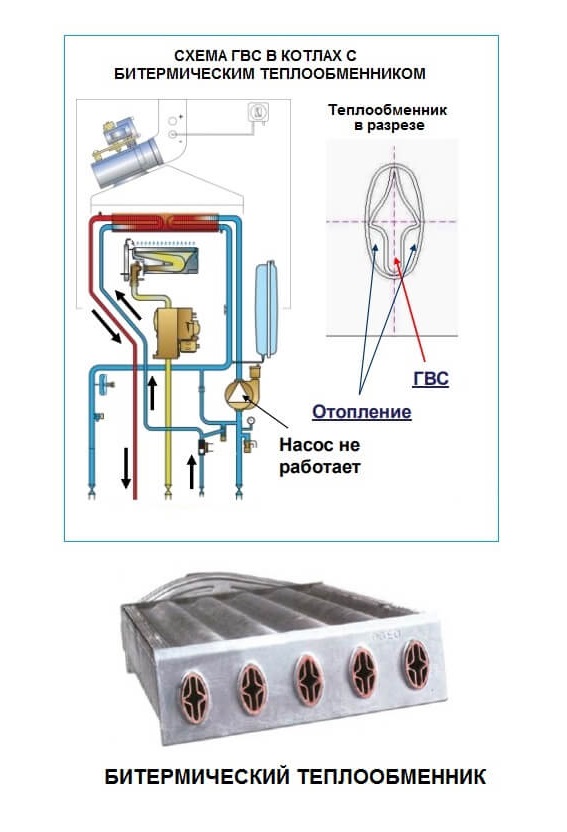

Как устроен теплообменник битермического типа

Принцип работы котла с теплообменником битермического типа, заключается в следующем:

Пластины аккумулируют тепло и нагревают трубки с циркулирующим в них теплоносителем. Первый контур, основная труба теплообменника, предназначена для прокачки жидкости для системы отопления, второй (в виде ромба), для ГВС.
Алгоритм работы котла следующий – пока не открыт кран горячей воды, по теплообменнику циркулирует исключительно теплоноситель системы отопления. Как только требуется подача ГВС, нагрев на отопление временно останавливается.

Получается, что двухконтурные газовые котлы с битермической конструкцией теплообменника, работают по принципу поочередного нагрева системы отопления и ГВС, что позволяет более точно расходовать тепло, получаемое от горелки.

Срок службы теплообменника, зависит от нескольких факторов: химического состава воды для ГВС, толщины стенок, заложенных производителем. Слабым местом и одновременно недостатком битермических теплообменников, считается подверженность оседанию накипи внутри стенок теплообменника.

Теплогенератор с двумя раздельными теплообменниками, продолжит работать на нагрев теплоносителя, после зарастания контура ГВС. Устройство битермического теплообменника газового котла, такой возможности не дает. После зарастания контура, работа котла полностью прекращается.

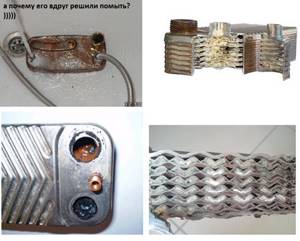

Как и чем промыть теплообменник с битермической конструкцией

Способов промывки несколько:

В домашних условиях – самый простой метод, заключается в заполнении котла жидкостью для промывки и пропускании ее через контур, посредством бустера – насоса, создающего давление. Процедура занимает 15-20 минут и не требует разбора котла.Недостаток ремонта своими руками в том, что некоторые используемые средства агрессивны и неправильное выполнение процедуры, нередко приводит к потере герметичности теплообменника. Устранить течь между контурами достаточно проблематично. Неисправность приводит к необходимости замены теплообменника.
В сервисном центре – оптимальный вариант обслуживания, позволяющий продлить срок службы котла и предотвратить его ранний выход из строя. Агрессивные химические вещества, при сервисном обслуживании применяют, только если не удалось восстановить пропускную способность более мягкими способами.

Существует еще несколько рецептов промывки теплообменника: применение уксусной или лимонной кислоты, и т.п. Народные способы малоэффективны и не приносят существенной пользы.

Какой теплообменник лучше – раздельный или битермический

Два теплообменника, работающих на ГВС и отдельно на отопление, больше в диаметре, поэтому зарастают дольше и менее подвержены отложению кальция на стенках.

Выбирая между раздельным теплообменником или битермическим, учитывают еще один фактор. Стоимость последнего устройства, намного ниже. В среднем, цена за котел снижается приблизительно на треть. Низкая стоимость, это главное преимущество теплообменника битермического типа.

Если регулярно проводится чистка теплообменника, а на подпитку системы отопления и подачу водоснабжения установлена система фильтрации, и водоподготовки, битермический котел прослужит не меньше чем аналог с двумя отдельными контурами.

Технологический прогресс в сегменте отопительного оборудования развивается в разных направлениях. Одни изготовители делают ставку на улучшение эксплуатационных характеристик элементной базы агрегатов, другие продвигают новейшие устройства автоматического управления, а третьи на базовом уровне также занимаются и оптимизацией конструкций. К последней группе разработок можно отнести битермический теплообменник. Что это такое? По сути, это камера нагрева, способная выполнять две разные задачи — готовить воду непосредственно для отопления, и для нужд ГВС, то есть для бытового потребления.

Как устроен теплообменник газового котла, для чего предназначен

Теплообменник — это емкость, где тепловая энергия, выделяемая при сгорании газа в газовой горелке, передается тепловому носителю. Конфигурация теплового обменника может быть разной и зависит от того, как устроен газовый котел. По способу передачи тепловой энергии от источника тепла жидкому теплоносителю их делят на теплообменники первичного и вторичного (сдвоенного) типа, а также битермические.

Первичный теплообменник.

Предназначен для монтажа в одноконтурном котле, где происходит подогрев теплоносителя для системы отопления. Энергия сгорания топлива здесь передается носителю напрямую.

Вода в первичном обменнике тепла нагревается до высоких температур, что провоцирует оседание накипи на его стенках, поэтому устройство нуждается в периодической очистке и профилактике. Продлить срок эксплуатации оборудования помогает система водоочистительных фильтров.

Вторичный.

Устанавливают в двухконтурных котлах, предназначенных и для отопления, и для горячего водоснабжения. Здесь нагрев жидкого теплоносителя происходит от жидкости, которая была нагрета ранее.

В конструкции этого типа кроме первичного модуля (где подогревается теплоноситель, отвечающий за отопление) есть пластинчатый теплообменник (где греется вода для бытовых нужд).

Битермический.

Нужен для двухконтурных котлов и представляет собой две системы (отопительную и ГВС), совмещенные друг с другом и работающие синхронно. В наружной подогревается вода для отопления, а во внутренней — для горячего водоснабжения.

Первичные

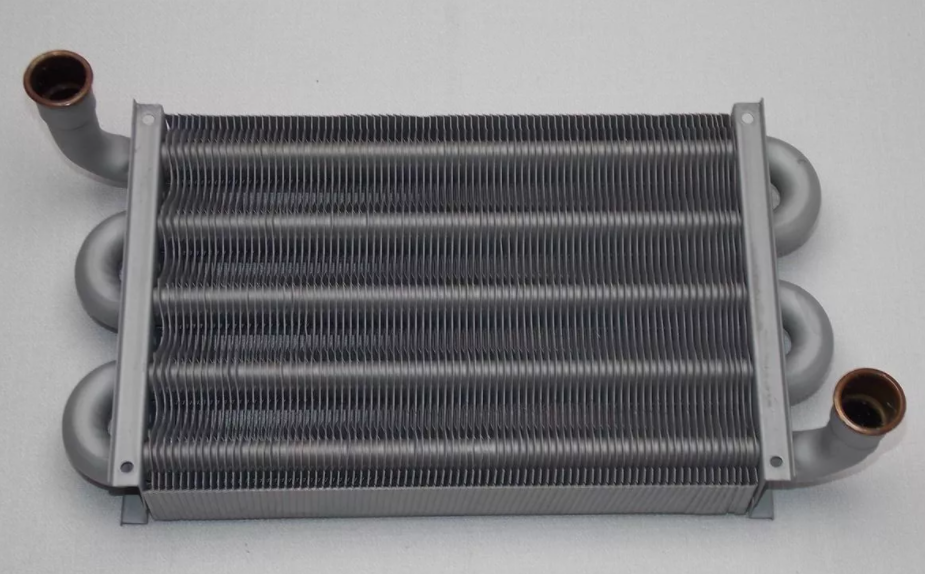

Первичный теплообменник — это полая трубка большого диаметра, изогнутая в одной плоскости в виде змеевика. Для увеличения рабочей поверхности, а значит и мощности, на ней размещают пластины разного размера.

Первичный тепловой обменник подвергается высоким нагрузкам. Снаружи на его стенки действуют продукты сгорания, копоть, кислотные ангидриды, а изнутри — агрессивные соли, растворенные в теплоносителе. Поэтому, для изготовления первичного теплообменника применяют металлы не подверженные влиянию коррозии (медь, нержавеющая сталь), герметизацию обеспечивают уплотнения теплообменника. Сверху детали покрывают защитным составом. Обязательно регулярно проводят очистку оборудования от накипи. Специальная система фильтров помогает защитить стенки теплообменника от инородных отложений. Все эти меры помогают увеличить КПД и продлить срок эксплуатации оборудования.

Первичные тепловые обменники имеют несложную техническую конструкцию и ломаются редко. Отрицательное их качество — невысокая функциональность.

Вторичные

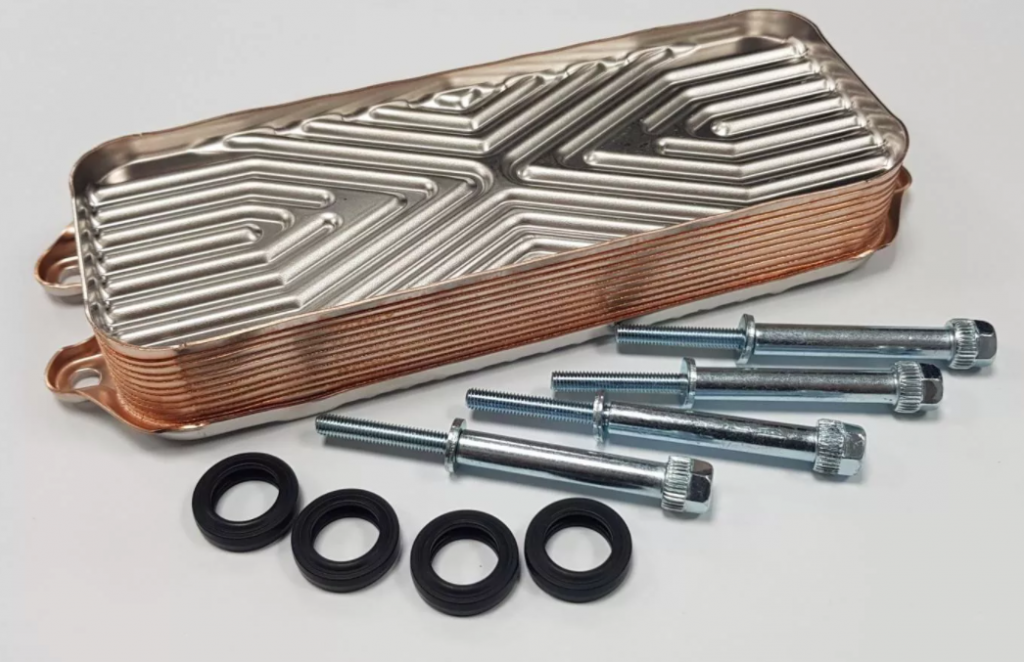

Вторичный теплообменник нужен для нагрева воды в двухконтурном газовом котле, осуществляющем и отопление, и горячее водоснабжение. Это надежная конструкция, состоящая из системы полых пластин, внутри которых циркулирует вода.

Более эффективны многоходовые модели пластинчатых обменников тепла. Они предполагают многоразовое прохождение жидкости в разных направлениях, что помогает ее лучшему прогреванию. Хорошими материалами для вторичного теплообменника будут нержавеющая сталь, медь, алюминий.

Принцип действия оборудования, предназначенного для горячего водоснабжения несложен: тепло передается от жидкого носителя тепла к жидкому. Скорость теплового обмена выше, что замедляет появление отложений на стенках аппарата. Срок эксплуатации продолжителен, а техническое обслуживание может проводиться реже. Стоят вторичные обменники тепла дороже, но со своей задачей они справляются более эффективно.

Битермические

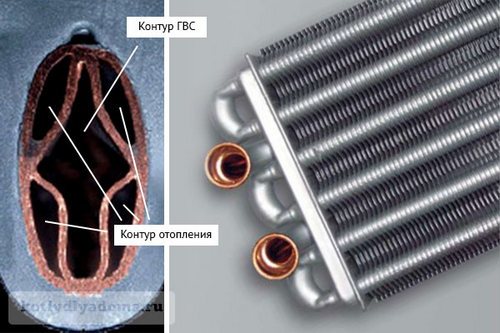

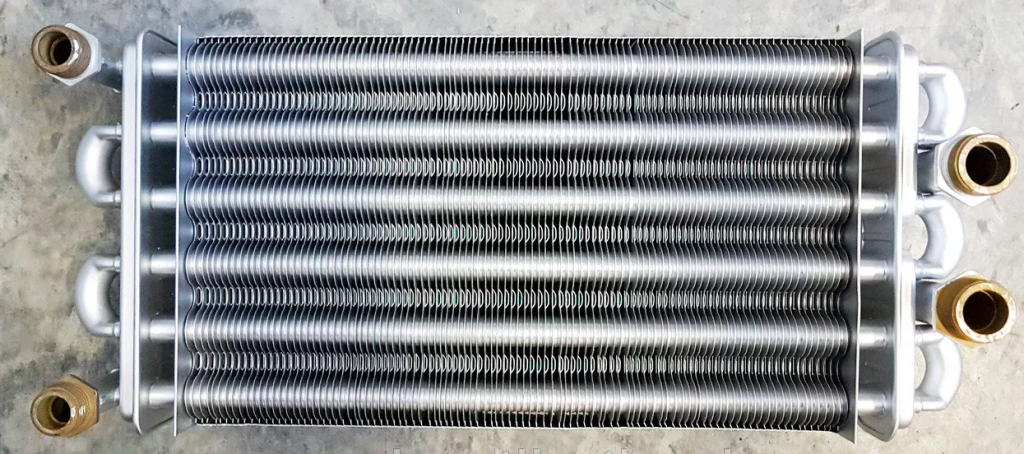

В битермическом или совмещенном теплообменнике объединены две системы обмена тепла — от газа к тепловому носителю и от теплоносителя к воде, необходимой для горячего водоснабжения. Устройство представляет вставленные друг в друга полые трубы, по которым циркулирует вода.Для обслуживания используют специальные бустеры для промывки.

Действие обеих систем теплообмена происходит синхронно: в то время как вода во внешней отопительной трубе подогревается снаружи, во внутренней трубе нагревается вода для ГВС. Битермическая система имеет простую конструкцию. Газовый котел, оборудованный системой такого типа, редко ломается, недорого стоит, компактен.

Среди отрицательных качеств битермической системы — невысокая мощность. Части, контактирующие с водой, подвержены отложениям солей, что требует установки фильтров. Ремонт сложен, а иногда и невозможен. Большое количество стыков и соединений создают риск внутренних протечек, объем нагреваемой воды ограничен.

Принцип работы битермического теплообменника

Теплообменники по структуре бывают разные. Трубчатые, пластинчатые, ребристые и другие.

Битермический теплообменник обеспечивает нагрев теплоносителя отопительной системы и проточной воды горячего водоснабжения непосредственно в камере сгорания котла.

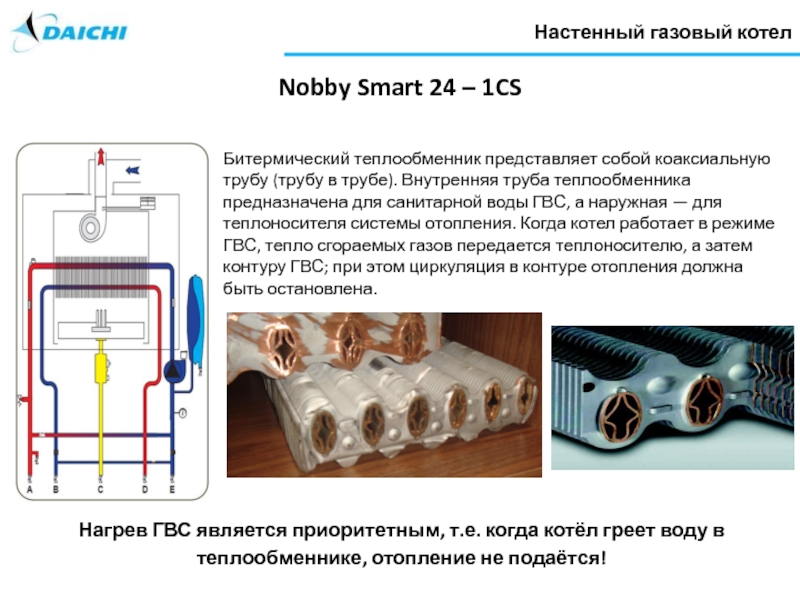

Устройство представляет собой по конструкции «трубу в трубе» с параллельными потоками. Битермический теплообменник в разрезе напоминает трубку в виде змеевика, разделенную на секции. На изображении показан теплообменник, а также его разрез в месте, где начитаются трубы с теплоносителем и теплоснимающяя решетка.

Труба теплообменника разделена на два пространства, а медные трубки спаяны между собой в трех точках.

Также существуют битермические теплообменники, в которых внутренняя труба (ГВС) имеет форму двух отдельных овалов, такие теплообменники намного надежнее.

Котлы с битермическим теплообменником конечно же бюджетней. Однако, мы не рекомендуем устанавливать котел с битермическим теплообменником в условиях работы котла с жесткой, насыщенной солями водой. Соли активно откладываются в нижней части теплообменника, вызывают подкипание теплоносителя, что еще больше активизирует процесс отложения солей, что может в скором времени привести к поломке теплообменника, закупорке трубок.

Во избежание данных проблем рекомендуем не использовать котел в режимах, когда может происходить «подкипание» в нижней части теплообменника, использовать специальные фильтры для воды, системы понижения жесткости. Стоит заметить, что некоторые современные котлы почти неуязвимы к соляным отложениям благодаря повышенной скорости тока воды в теплообменнике, системам винтообразной циркуляции, которая предотвращает подкипание.

Также запрещено этиленгликоль в качестве теплоносителя в системах с битермическим теплообменником, ведь отложения, которые он вызывает, практически не удаляются.

К минусам данного типа котлов можно отнести низкую мощность в режиме работы ГВС (достаточно на 1-2 точки водоразбора). Также первые 3-4 секунды вода ГВС будет иметь температуру контура отопления (до 80-90 оС), из-за чего мы рекомендуем первые 1-2 метра системы ГВС делать стальными.

Промывка теплообменника от соляного отложения производится сервисными службами с помощью специальной аппаратуры и кислотных растворов. Большинство битермических теплообменников спокойно выдерживают 1-3 промывки. Далее следует замена.

Открытая или закрытая камера сгорания?

Открытые еще называют атмосферниками (с полноценным дымоходом), а закрытые – турбированными (с вентилятором, принудительно выгоняющим продукты сгорания на улицу через коаксиальный дымоход в стене).

Ошибка №15
У настоящего котла обязательно должен быть полноценный дымоход и отдельное помещение (котельная), все остальное — это компромиссы для нищих.

Да, действительно, настенные турбированные устройства придумали для экономии. Атмосферные котлы более дорогие, но менее привередливые.

Вам придется вложиться в дымоход, предусмотреть отдельное помещение с соответствующей высотой потолков, куботурой, вентиляцией, освещением, сигнализаторами газовой безопасности. А еще не забывайте про повышенный расход газа.

Ошибка №16
Поэтому сравнивать только разницу в цене самих устройств (открытая-закрытая камера) нельзя.

Если в вашем регионе газ относительно недорогой и бюджет позволяет потратиться на все требования безопасной эксплуатации + оплачивать последующие квитанции от газового монополиста, то ваш выбор – атмосферный отопительный прибор.

Он по праву считается более надежным. Для подавляющего большинства жителей не только нашей страны, но и Европы, самый оптимальный вариант – это турбированный настенный газовый котел.

Его спокойно можно запихнуть хоть в шкафчик на кухне или незаметно спрятать где-нибудь под лестницей.

Преимущества битермических агрегатов

Достоинства теплообменников с единым блоком распространяются и на эффективность нагрева как такового, и на удобство контроля, не говоря о более высокой надежности агрегатов. Что касается эффективности, то битермические радиаторы функционируют с меньшим коэффициентом теплопотерь. Если в разделенной на два блока системе требуется нагрев двух блоков, то в данном случае обслуживается начинка одного корпуса – соответственно, увеличивается объем выделяемого тепла. В плане управления битермический теплообменник выгоднее по той же причине. Термостаты ориентируются на показатели одного цельного блока, что сказывается на точности получаемых данных. Надежность, в свою очередь, достигается за счет минимизации соединительной инфраструктуры – по сути, требуется лишь связка между теплообменником и снабжающими каналами.

Особенности устройства теплообменника газового котла

Одно из важнейших мест в отопительной схеме занимает устройство теплообменника газового котла. Но далеко не все потребители знают, в чем состоит его функция.

Между тем, именно от этого компонента, а также от правильности его встраивания в отопительную цепь, во многом зависит эффективность работы всей системы.

Функциональное назначение в газовом котле

Основное назначение любого обменника тепла — это, во-первых, передача тепловой энергии от источника нагревания (чаще всего, от газовой горелки) к теплоносителю (как правило, воде в замкнутом или незамкнутом контуре) и, во-вторых, передача тепла от одного теплоносителя, разогретого до нужной температуры, к другому, холодному, теплоносителю.

По способу передачи тепловой энергии от источника тепла к технической жидкости различают 3 основных вида термообменников.

При участии первичного, состоящего из медных трубок и пластин, осуществляется передача тепла от сгорающего в горелке газа к жидкому теплоносителю. Используется в основном в контуре отопления помещений.

Вторичный обменник передает тепло от нагретого (в первичном термобменнике) носителя непосредственно к нагреваемой среде. Представляет собой пластинчатое устройство, предназначенное для подогрева воды из водопроводной системы дома.

Третий вид обменника тепла — совмещенный битермический, осуществляет двойной обмен теплоносителей. Чаще всего на практике применяются двухконтурные (с первичным и вторичным обменниками тепла) котлы, реже — одноконтурное (только с первичным термообменником) отопительное оборудование.

Принцип работы первичного и вторичного устройств в двухконтурном отопительном котле

В схеме двухконтурного котла первичный теплообменник «отвечает» за работу отопительного контура (рис.1).

Указанный обменник (5) получает тепло от горелки (1). Благодаря трехходовому перепускному клапану (3) нагретая вода, циркулирующая в системе за счет гидропомпы (2), не попадает во вторичный теплообменник, а направляется исключительно по отопительному контуру (А). Жидкость, остывшая в процессе отдачи тепла помещениям, возвращается в нагревательный котел по обратной линии (D).

Вторичный обменник тепловой энергии включается в циркуляцию нагретой воды в том случае, если нагретая жидкость или перенаправляется в систему горячего водоснабжения (ГВС) с одновременным отключением отопительного контура, или проходит одновременно по системам отопления и ГВС. В первом случае (рис.2) клапан (3), перекрыв отопительный контур (А), пускает течение воды от первичного теплообменника к вторичному устройству (4).

Внутри данного термообменника проходит трубопровод, по которому в нагреватель поступает холодная вода из общей водопроводной сети (С). Проходя через толщу жидкости, разогретой до заданной температуры, холодная вода, в свою очередь, нагревается и в таком виде попадает уже в систему горячего водоснабжения (В).

Некоторые моменты профилактики

Для качественной работы двухконтурного котла надо обеспечить следующее:

На входе в котел трубопровода холодного водоснабжения следует устанавливать фильтр, препятствующий загрязнению теплообменника.
Чтобы замедлить образование накипи в трубопроводе, надо отрегулировать нагрев воды в ГВС не выше 45-50°С.
Выполнять капитальную очистку теплообменников раз в 3-7 лет. Если вода слишком жесткая, чистить устройство не реже одного раза в 3 года.

Если эти требования будут соблюдены, потребитель может рассчитывать на долгую и надежную работу оборудования.

Настенные котлы с битермическим теплообменником

Давайте разберемся, что собой представляет битермический теплообменник. Из его названия понятно, что речь идет о выполнении двух разных задач внутри одной конструкции (это нагревание воды для отопления и горячего водоснабжения).

Такая незамысловатая конструкция позволяет использовать внутреннюю область для горячего водоснабжения, а внешнее пространство — для отопления. Также внешняя труба в целях лучшего теплообмена оснащена пластинами, обеспечивающими наибольший контакт с продуктами горения.

Принцип действия

Пластины разогреваются в результате горения топлива и передают тепло теплоносителю, циркулирующему внутри отопительного контура. Если горячая вода для бытовых нужд не используется, то контур ГВС перекрыт.
При открытии крана с горячей водой, контур отопления блокируется и открывается контур ГВС, в результате чего нагревается теплоноситель, движущийся по внутренней трубке. Как только кран с горячей водой будет закрыт, контур ГВС автоматически перекроется и возобновится движение теплоносителя в отопительном контуре.

Другими словами, всегда работает только один из двух контуров, при этом вода для ГВС получает тепло от уже нагретой воды из отопительного контура. Считается, что котлы с битермическими теплообменниками на 15% дешевле, чем при использовании раздельных теплообменников. Но в этом случае КПД получается немного меньше (примерно на 2%).

Преимущества котлов с битермическими теплообменниками

Простая конструкция, не требующая установки трехходового крана, который довольно часто ломается и нуждается в замене.
Такие котлы имеют более компактные размеры, так как внутри корпуса не требуется дополнительное место для размещения второго теплообменника.
Горячая вода сразу течет из крана во время открывания, в отличие от использования котлов с раздельными теплообменниками.
Из-за более простой комплектации многие модели стоят дешевле котлов с дополнительным теплообменником.

Некоторые люди ошибочно считают, что вода из контура ГВС, находящаяся во внутренней трубке теплообменника, всё равно забирает существенную часть тепла, когда требуется только отопление, и снижает общую эффективность работы котла. Практика показывает, что это не так, и здесь нет никакого повода для беспокойства.

Недостатки

Возможность получения ожога во время приема душа. Используя котел с битермическим теплообменником, нужно быть более внимательным к температуре воды ГВС, особенно, если в доме есть дети. Данная проблема наиболее актуальна, когда на улице сильные морозы и отопление работает в полную силу. Включив горячий кран, лучше немного подождать, пока сильно разогретая вода стечет.
Продолжительность работы котла в режиме ГВС имеет некоторые ограничения. Этот момент нужно уточнять у специалистов, хорошо знакомых с приобретаемой вами моделью котла с битермическим теплообменником.
Нежелательно использовать теплоноситель с большим содержанием примесей, так как это приведет к образованию накипи на внутренних стенках трубок теплообменника. Если используемая вами вода слишком жесткая, ее следует смягчать, а это дополнительные затраты. В нашей практике известны случаи, когда владельцы таких котлов не следили за качеством воды в отопительной системе, и теплообменник выходил из строя во время сильных морозов. Сами понимаете, какие серьезные проблемы это вызывает.
Сложное обслуживание. Битермические теплообменники трудно поддаются очистке, даже если эту процедуру доверить профессионалам.
Из-за засорения теплообменника эффективность котла снижается с каждым годом.

Рекомендуем: Как промыть радиатор отопления в квартире, алюминиевый, чугунный, биметаллический

Рано или поздно наступает момент, кода битермический теплообменник придется заменить. Расходы могут достигать 30-40% от стоимости котла. Согласитесь, что это достаточно большие расходы. При этом здесь не учтена оплата за работу.

Без всякого преувеличения можно сказать, что битермические теплообменники являются одноразовыми, так как их чистка из-за специфичной конструкции не дает больших результатов.

Мы лишь можем порекомендовать использовать такие котлы в сочетании со специальными системами очистки, снижающими количество солей в теплоносителе.

Примером котла с битермическим теплообменником может служить настенный котел Baxi Eco Four 24. Он имеет компактные размеры (400x730x299 мм), относительно небольшой вес (29 кг) и рекомендуется к установке в домах площадью до 240 м2.

Устройство и принцип работы

Конструкция разборного пластинчатого теплообменника включает в себя:

стационарную переднюю плиту на которой монтируются входные и выходные патрубки;
неподвижную прижимную плиту;
подвижную прижимную плиту;
пакет теплообменных пластин;
уплотнения из термостойкого и устойчивого к воздействию агрессивных сред материала;
верхнюю несущую базу;
нижнюю направляющую базу;
станину;
комплект стяжных болтов;
Набор опорных лап.

Такая компоновка агрегата обеспечивает максимальную интенсивность теплообмена между рабочими средами и компактные габариты устройства.

Конструкция разборного пластинчатого теплообменника

Чаще всего, теплообменные пластины изготавливаются методом холодной штамповки из нержавеющей стали толщиной от 0,5 до 1 мм, однако, при использовании в качестве рабочей среды химически активных соединений, могут использоваться титановые или никелевые пластины.

Все пластины, входящие в состав рабочего комплекта, имеют одинаковую форму и устанавливаются последовательно, в зеркальном отражении. Такая методика установки теплообменных пластин обеспечивает не только формирование щелевых каналов, но и чередование первичного и вторичного контуров.

Каждая пластина имеет 4 отверстия, два из которых обеспечивают циркуляцию первичной рабочей среды, а два других изолируются дополнительными контурными прокладками, исключающими возможность смешивания рабочих сред. Герметичность соединения пластин обеспечивается специальными контурными уплотнительными прокладками, изготовленными из термостойкого и устойчивого к воздействию активных химических соединений материала. Устанавливаются прокладки в профильные канавки и фиксируются с помощью клипсового замка.

Принцип работы пластинчатого теплообменника

Оценка эффективности любого пластинчатого ТО осуществляется по следующим критериям:

мощности;
максимальной температуре рабочей среды;
пропускной способности;
гидравлическому сопротивлению.

Исходя из этих параметров подбирается необходимая модель теплообменника. В разборных пластинчатых теплообменниках регулировать пропускную способность и гидравлическое сопротивление можно, изменяя количество и тип пластинчатых элементов.

Интенсивность теплообмена обусловлена режимом течения рабочей среды:

при ламинарном течении теплоносителя интенсивность теплообмена минимальна;
для переходного режима характерно увеличение интенсивности теплообмена за счет появления завихрений в рабочей среде;
максимальная интенсивность теплообмена достигается при турбулентном движении теплоносителя.

Рабочие характеристики пластинчатого ТО рассчитываются для турбулентного течения рабочей среды.

В зависимости от расположения канавок, различают три типа теплообменных пластин:

с «мягкими» каналами (канавки расположены под углом 600). Для таких пластин характерна незначительная турбулентность и небольшая интенсивность теплообмена, однако «мягкие» пластины обладают минимальным гидравлическим сопротивлением;
со «средними» каналами (угол рифления от 60 до 300). Пластины являются переходным вариантом и отличаются средними показателями турбулентности и интенсивности теплопередачи;
с «жесткими» каналами (угол рифления 300). Для таких пластин характерна максимальная турбулентность, интенсивный теплообмен и значительное увеличение гидравлического сопротивления.

Для увеличения эффективности теплообмена движение первичной и вторичной рабочей среды осуществляется в противоположном направлении. Процесс теплообмена между первичной и вторичной рабочими средами происходит следующим образом:

Теплоноситель подается на входные патрубки теплообменника;
При перемещении рабочих сред по соответствующим контурам, сформированным из теплообменных пластинчатых элементов, происходит интенсивная теплопередача от нагретой среды нагреваемой;
Через выходные патрубки теплообменника нагретый теплоноситель направляется по назначению (в отопительные, вентиляционные, водопроводные системы), а остывший теплоноситель снова попадает в рабочую зону теплогенератора.

Принцип работы пластинчатого теплообменного аппарата Для обеспечения эффективной работы системы необходима полная герметичность теплообменных каналов, которая обеспечивается уплотнительными прокладками.

Устройство и принцип работы кожухотрубных теплообменников

Самыми популярными в промышленности сегодня являются рекуперативные теплообменные устройства. Если разделить их по конструктивным особенностям, то можно выделить кожухотрубные агрегаты. Эти приборы представлены пучками труб, которые приварены к кожуху. Трубы, в свою очередь, зафиксированы к трубным решеткам, закрываются крышками на болтах или прокладках. Первый теплоноситель, преодолевая штуцер, расположенный на корпусе, течет по трубному пространству. Другой теплоноситель курсирует по трубам.

Такой кожухотрубчатый теплообменник имеет множество ходов, на крышке и корпусе его располагаются перегородки. Для повышения теплоотдачи трубы изготавливаются с оребрением методом навивки ленты или накатки. Кожухотрубчатый теплообменник может обладать довольно простой конструкцией, при этом устройство называется элементным и не имеет перегородок. Такие агрегаты могут допускать высокое давление, но конструкция их будет более тяжелой и громоздкой.

Материалы

Вещества передают тепло по-разному. Нужно учесть давление, максимальную температуру нагрева, стойкость к коррозии. Материалы теплообменника:

сталь;
чугун;
медь;
алюминий.

В чем различия?

Стальной

Теплообменник из стали — самый прочный. Хорошо переносит давление, перепады температуры. Поддается ремонту, дешевле других материалов. Недостаток – сильная коррозия. Долго служат теплообменники из нержавеющей стали.

Чугунный

Чугунные модели хорошо переносят воздействие воды, плохо поддаются коррозийным действиям. Нагреваются дольше стальных, но дольше остаются горячими. Хрупкость материала не допускает ударов.

Чтобы устранить накипь, теплообменник промывают с периодичностью:
