Как разобрать утюг: устройство, возможные действия, ремонт

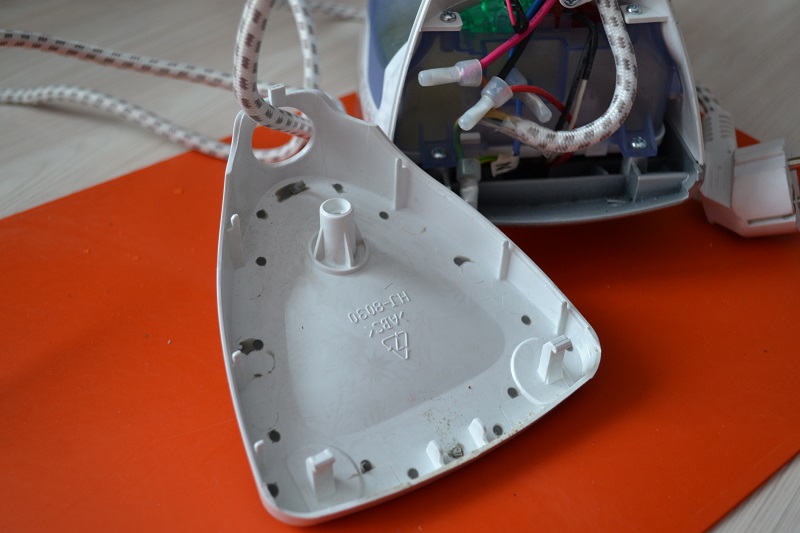

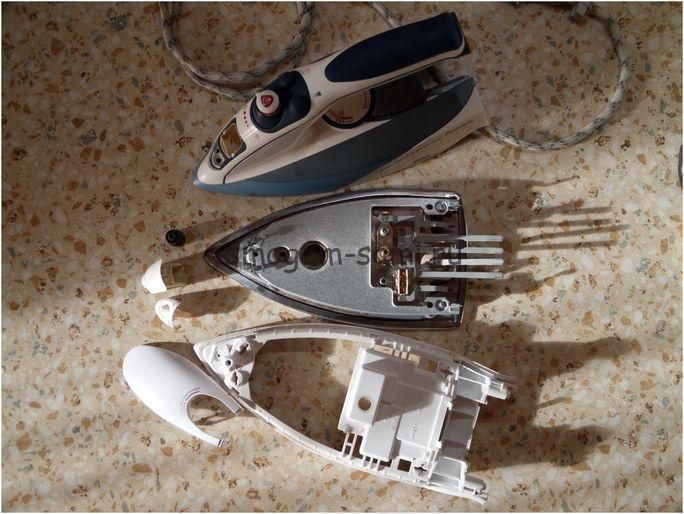

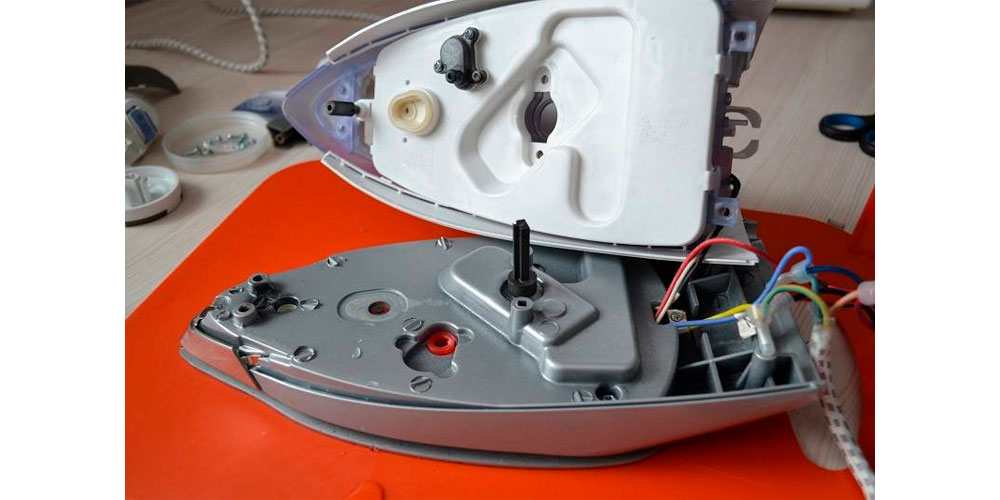

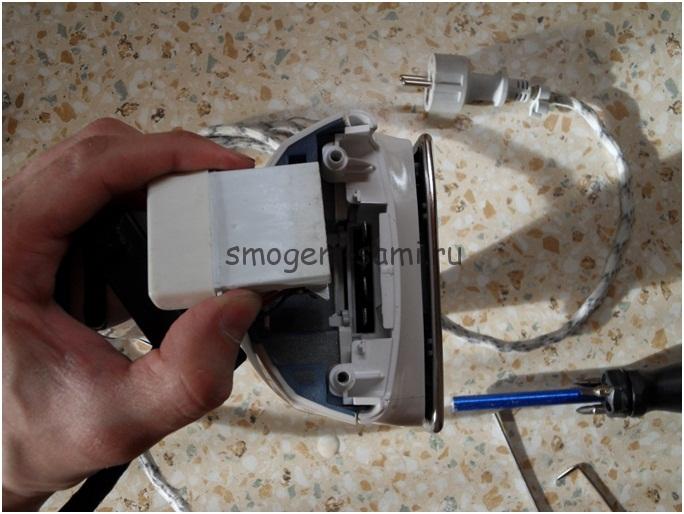

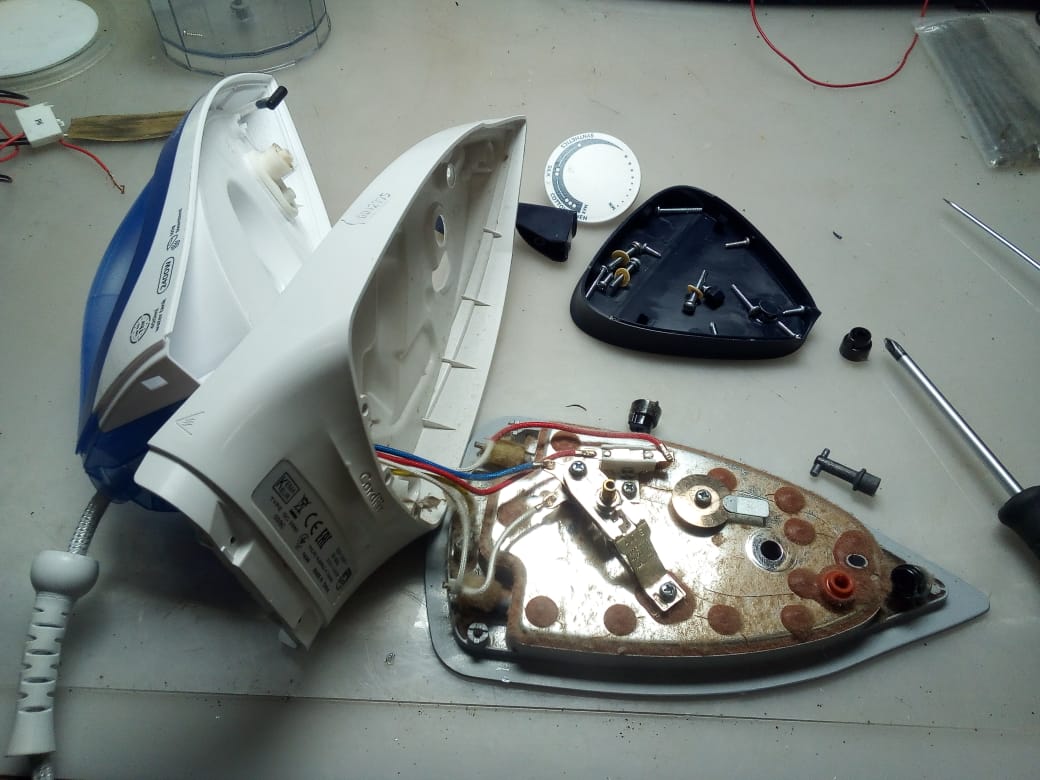

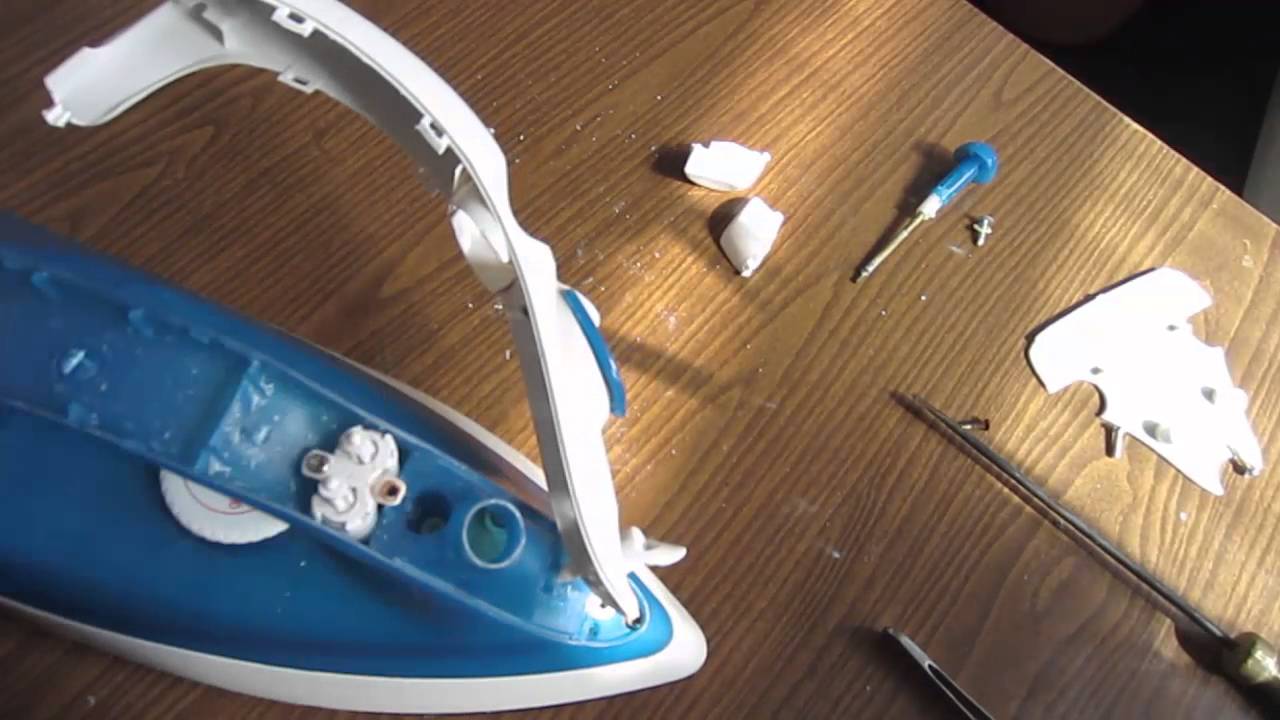

Как разобрать утюг без комментариев, в фото

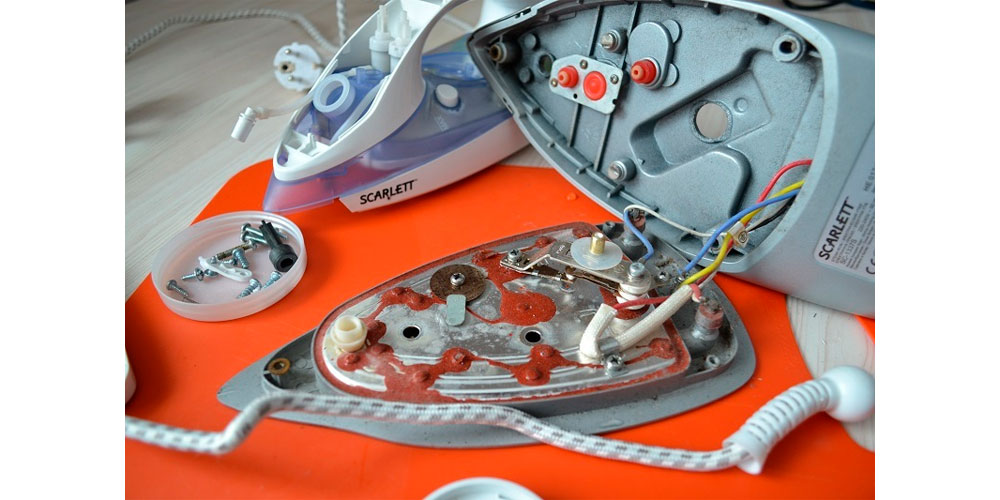

Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.

У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте. Спасибо, что вы полностью просмотрели страницу. Копирование и перепечатка статей сайта «Швейный мастер» без согласия автора запрещена. Авторские права защищаются законом.

Как выполнить в совместном режиме

Как было сказано выше, выполнить достижение “Нелегкий путь обратно” довольно непросто, но мы расскажем вариант, который со 100% вероятностью дает возможность получить ачивку, и главное — быстро.

Это сэкономит много нервов, плюс, оно засчитается обоим. Но, конечно, выполнение возможно и в одиночном режиме, только это потребует от вас большей сноровки.

Теперь непосредственно переходим к выполнению “Нелегкий путь обратно”.

Первым делом отправляемся к Гидро Гипостазису по имени Хе. Он обитает в одной из нижних пещер острова Ватацуми региона Инадзума.

Оказавшись на месте, вступаем в бой. Доводим противника до предсмертного состояния, когда его полоска здоровья окажется на нуле.

Останется вот столько здоровья

После этого он телепортируется в центр арены и застынет там, чтобы выплюнут 3 слайма. Тут-то и начинается выполнение достижения.

В тот момент, когда Гидро гипостазис застывает в центре, переключайтесь на Гео Путешественника. Проследите траекторию, куда должен упасть один из созданных слаймов, и бегите в предполагаемую точку.

Упадет примерно вот сюда

Оказавшись на месте, делаем долгое нажатие элементального навыка “Меч звездопада” или по-простому бочка

Долгое нажатие “Меч звездопада” позволит устанавливать бочки точечно, а это очень важно для создания препятствия

Примеряемся, куда поставить долгим нажатием

Итак, мы видим перед собой слайм, удерживаем кнопку элементального навыка и устанавливаем бочку перед ползучей каплей.

Капля жива, бочка установлена на пути

После того как бочка установлена на пути, бегите к следующей капле. Если вы проходите с другом, то он в это время тоже должен делать тоже самое, преграждая путь другому существу.

В итоге останется только одна капля. Если у вас сработала способность “Церемониального меча”, и навык мгновенно откатился, то бегите со всех ног.

Если нет, то ждем время отката и идем в точку, куда должен доползти слайм. На последних секундах, уже готовимся к установке бочки. Ставим на пути движения капли.

Вот-вот должен дойти до Хе, но мы не дадим

Не пугайтесь, если существа, которых вы ранее затормозили, окажутся очень близко к Гидро гипостазису.

Первый способ очистки утюга от накипи.

Этот способ подходит для тех моделей утюгов, в устройстве которых присутствует специальная функция этой самой очистки. Как правило, об этом написано в инструкции по эксплуатации к утюгу, а на корпусе имеется специальная кнопка, при нажатии которой происходит очистка.

В двух словах расскажу в чем заключается этот процесс и как его правильно использовать.

Наливаем полный резервуар воды, ставим температуру нагревания подошвы утюга на максимальную отметку и включаем в розетку. Далее ждем, пока утюг наберет температуру и автоматически отключится. Производитель рекомендует производить очистку не после первого отключения, а после второго. То есть, нагрелся – отключился, остыл – опять включился – нагрелся – отключился. И вот в этот момент, быстренько выдергиваем его из розетки и бежим в ванную комнату, где нажимаем на кнопку самоочистки, держа утюг над ванной или раковиной. Из паровых отверстий подошвы утюга начинает валить пар, выкидывая с собой все то, от чего мы хотим избавиться, производя данный процесс.

По личному опыту могу сказать, что температуры подошвы не хватит для того чтобы испарить весь объем воды, поэтому когда пар перестанет идти, начинаем болтать утюг, не опуская при этом «заветной» кнопки, пока вся вода не выльется.

После этого, взглянув на дно ванны (раковины), вы сможете увидеть, сколько накипи получилось удалить из недр вашего домашнего помощника – утюга.

Вышел из строя нагревательный элемент

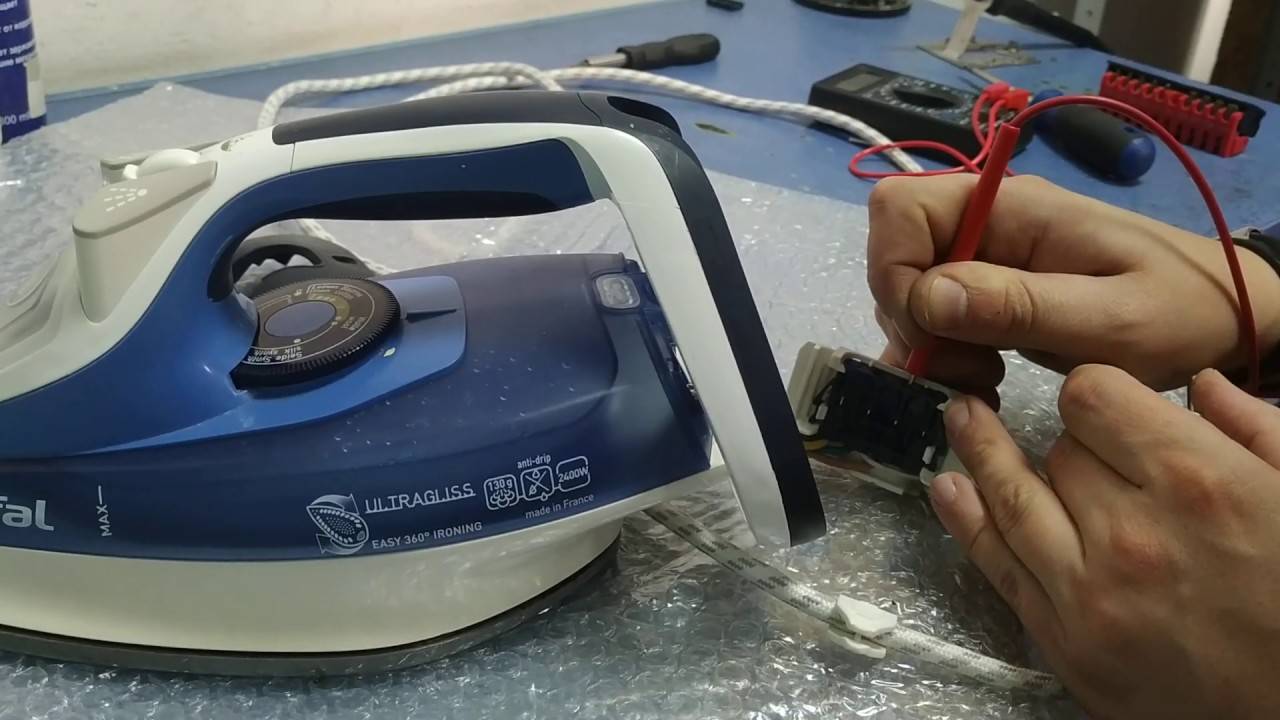

Зная, как разобрать утюг, вы с лёгкостью сможете проверить нагревательного элемента (ТЭН). Если шнур исправен, а все остальные элементы системы работают правильно, горят необходимые индикаторы, то проблема заключается именно в подошве утюга. Если невозможно отцепить нагревательный элемент ввиду особенностей конструкции, то придётся покупать новый утюг.

Для определения работоспособности подошвы снова понадобится тестер, который вы собрали своими руками. Если есть подозрение, что нагревательный элемент работает, имеется возможность отремонтировать изделие. Попробуем зачистить контакты наждачной бумагой, в большинстве случаев этот приём помогает вернуть полную работоспособность. Некачественный провод является основной проблемой. Неисправность нагревательного элемента говорит о том, что утюг стоит отправить на свалку, так как ремонт обойдётся дороже покупки новой техники.
