Теплый подоконник своими руками: что это, как и из чего сделать водяной и электрический, а также какие плюсы и минусы они имеют?

Варианты утепления подоконника, существующие на сегодняшний день

Для того, чтобы определиться, что именно Вам подходит, рассмотрим некоторые из них:

Подоконники с обогревом (готовый) – специализированное изделие их ПВХ, в которое вмонтированы электрические кабели, термодатчики. С одной стороны, очень удобно установить сразу специализированный подоконник, который уже имеет функцию подогрева, но с другой стороны удовольствие это не из дешевых. Помимо этого, такое изделие требует ещё и наличие специального понижающего трансформатора, который займет место и также потянет свою цену.
Электрический двухжильный кабель обогрева. Такой кабель мастер может вмонтировать в подоконник, а сверху установить покрытие, которое будет по вкусу владельцу: это может быть и керамическая плитка, и искусственный камень, и керамогранит. Такой способ организации обогрева требует специализированного дорогостоящего монтажа, кроме того кабель потребляет не мало электроэнергии.
Монтаж пленочного ИК пола. Установить ИК теплый пол в подоконник под силу любому домовладельцу, кроме того, теплый пол может контактировать не только с ПВХ, но и с любыми другими покрытиями, что дает возможность воплотить в жизнь любое дизайнерское решение. Не составит труда, и утеплить пространство под подоконником: полоса теплого пола перед окном устанавливается максимально просто и сочетается с любым напольным покрытием.

Теплые полы для утепления подоконника

Самые востребованные способы утепления на данный момент – это использование электрического кабеля и ИК пленочного пола. У нас в магазине Вы сможете приобрести и тот и другой вариант

Однако следует обратить внимание на то, что монтаж кабеля в подоконник процесс более трудоемкий, в сравнении с установкой ИК пленки, и потребует помощи специалистов. Помимо этого, энергопотребление ИК пленочного пола значительно меньше

Как работает подогрев пластикового окна?

Стеклопакеты с подогревом для большинства российских покупателей являются довольно непонятной конструкцией, стоит подробнее рассмотреть особенности данного изделия. По сути, это обычный стеклопакет, оснащенный особенным стеклом, которое имеет систему подогрева. Такой элемент объединяет две функции: обогрев потоков воздуха и пропуск естественного света в помещение.

Обогрев помогает избавиться от наледи, конденсата, выровнять температуры, избавившись от их перепадов. Кроме того, тепло достаточно часто уходит через стекла, и окна с подогревом стекла помогут избавиться от этой проблемы. Функция не только сохранит тепло в помещении, которое появляется от отопительных приборов: она может являться эффективным средством для отопления комнат вне зависимости от их площади. Нагревание стекла происходить при помощи электричества. Для этого к оконной конструкции следует провести электропитание; спрятать его можно в специальном коробе или замуровать в стене.

Принцип работы подогреваемого в окне стекла

Пошаговая инструкция для выполнения работ своими руками

При монтаже необходимо соблюдать последовательность действий.

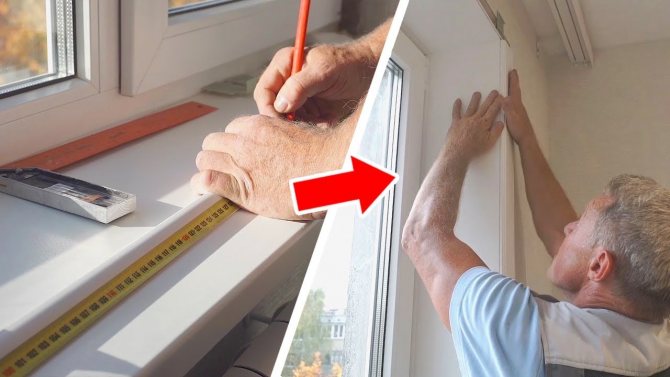

Отрезаем нужный размер и делаем разметку

Пластиковые панели нарезают в домашних условиях. Все остальные виды плит поставляются в готовом виде. Ошибки в расчетах исправить невозможно. При отклонении в большую сторону устанавливают кронштейны, расширяют пазы.

Замеры выполняют так:

Определяют расстояние от края стены до рамы. К полученному значению прибавляют 8 см для выхода панели внутрь помещения и заведения под оконную раму. Делать слишком большой выступ нежелательно, это препятствует циркуляции теплого воздуха. Подоконник должен перекрывать радиатор наполовину.
Замеряют расстояние между стенами возле окна и основания проема. К значениям добавляют по 2 см с каждой стороны. Это позволяет доске заходить в пазы. По 3-5 см отводят под проушины.

С учетом полученных данных размечают пластиковую панель, срезают излишки материала.

Подготовка поверхности

Монтажная пена наносится непосредственно на кладку. Поэтому проем освобождают от мусора и излишков материала, использовавшегося при установке окна. Под нижней частью рамы пену вырезают на глубину 2-3 см, чтобы доска зашла под конструкцию.

Если между подоконной панелью и стеной остается слишком маленькое расстояние, в кладке или бетоне проделывают канал шириной 7 см, глубиной 2-3 см. Это необходимо для формирования пенного слоя, на который будет устанавливаться панель.

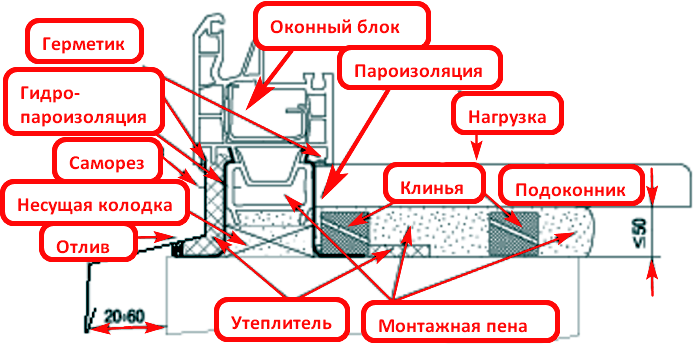

Опорные колодки, подкладки и рихтовочные пластины: придаем жесткость конструкции

Для придания блоку устойчивости используются деревянные брусья или клинья.

При их изготовлении учитывают, что:

ширина бруса составляет не менее 5 см;
длина клина должна быть меньше ширины подоконника на 5-10 см (подкладка не должна выходить за пределы стены);
бруски нужно устанавливать с шагом 40-50 см (в отношении домов с узкими стенами это правило не действует, в каждом проеме размещают не менее 3 элементов);
перед установкой клиньев поверхность покрывают штукатуркой;
опоры выравнивают с помощью нивелира.

Установка по уровню

После подготовки проема приступают к примерке. Для этого подоконную панель вводят в пазы стены до упора. На этом этапе не должно возникать помех.

Величину уклона замеряют строительным уровнем. Правильность установки проверяют в средней и крайних частях панели. При обнаружении отклонений под доску подкладывают щепки. После установки в нужное положение края подоконника фиксируют.

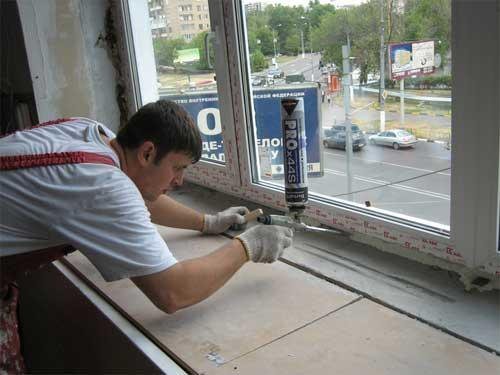

Пропенка доски

На следующем этапе конструкцию нужно зафиксировать монтажной пеной, равномерно заполняющей зазор. Перед распылением баллон слегка нагревают. Так пена становится более эффективной, лучше проникает в пустоты.

Можно воспользоваться отопительной системой, если монтаж выполняется в холодное время года. Баллон тщательно встряхивают, начинают заполнять пеной пространство под панелью. Свободных мест оставаться не должно.

Нагружаем конструкцию

Монтажная пена быстро увеличивается в объеме. Из-за расширения материала подоконная плита может смещаться. Избежать этого помогает укрепление конструкции грузом. Для этого используют кирпичи или банки с водой, которые устанавливают на поверхность.

Установка заглушек

Для высыхания пены требуется не менее 48 часов. По прошествии этого времени срезают излишки материала строительным ножом. Торцы панели закрывают заглушками, фиксируя их клеем ПВА.

Элементы системы

Трубы

Изделия должны обладать легкостью, стойкостью к коррозии и высокой температуре. В качестве материала используется пластик и металл:

Сшитый полиэтилен (PEX) — хорошо переносит контакт с горячей водой и может работать при 80 °С. Как и все изделия из пластика, он не подвержен коррозии. Минимальный радиус изгиба составляет примерно десять диаметров. Улучшенными свойствами обладают PEX-трубы с защитой от проникновения кислорода. Наилучшую защиту обеспечивают пятислойные стенки

Они надёжнее трёхслойных без дополнительной внешней защиты, с которыми нужно обращаться особенно осторожно.
Гофрированная нержавеющая сталь — ее теплопроводность примерно в 200 раз лучше, чем у полиэтилена. Она отличается более высокой гибкостью

Так, например, у модели Neptun IWS при наружном диаметре 18 мм допустим радиус изгиба составляет 30 мм. Коэффициент линейного расширения при нагреве до 50 °С в 20 раз меньше, чем у PEX. Такие трубы для водяного теплого пола стоят дороже, при этом они белее функциональны и удобны в монтаже.
Термостойкий полиэтилен PERT — близок по характеристикам к PEX, но обладает меньшей термической устойчивостью. Различие становится заметным только при нагревании до 70 °С, поэтому для большинства систем этот материал подходит. Стенки должны обязательно иметь кислородозащитный слой.
Медь — теплопроводность этого металла в раз выше, чем у стали. Он имеет отличные показатели по гибкости и долговечности. Но из-за дороговизны применяются довольно редко.
Металлопластик — представляет собой трёхслойную конструкцию с внутренней прослойкой из алюминиевой фольги. Внешняя и внутренняя поверхность может быть выполнена из полиэтилена PEX или PERT. Полностью непроницаема для кислорода, устойчива к температурному и химическому воздействию. Минимальный радиус изгиба составляет примерно пять диаметров. Наибольшей гибкостью отличаются изделия, металлическая сердцевина которых выполнена без швов. Их можно многократно сгибать на участке с малым радиусом, равным трем значениям наружного диаметра.

Инструкция по установке

Фиксация выполняется 2 методами. Рассмотрим самый популярный вариант, когда нужно использовать герметик и деревянные распорки. Это самый надежный способ установки пластикового подоконника дома своими руками.

Порядок работы следующий:

Вставляем плиту в подготовленное место. Для подгонки используем деревянные маяки и строительный уровень. Располагаем элементы с шагом не более 80см.
У переднего торца подкладываем опорные колодки из дерева. Расстояние между ними не выше 50см, а от боковых откосов до колодок – 10см.
Вторично проверяет угол наклона уровнем. Если есть расхождения, то подгоняем бруски по толщине.
Отверстие между плитой и бетонным основанием задуваем герметиком. Не нужно заделывать проем полностью, просто фиксируем выровненное изделие.
Ставим равномерно груз на подоконную доску, чтобы пена не приподняла подоконник. Хватает 3-4 бака по 5л.
Задуваем свободное пространство пеной. Используем строительный пистолет, чтобы сделать работу аккуратно.

Совет! Плита должна плотно стыковаться с окном, а зазор между стеной и подоконником не должен быть выше 4мм.
Даем 2-3 дня конструкции, чтобы пена высохла. Излишки удаляем канцелярским ножом.
Если обнаружите щели, замажьте их акриловым герметиком.
Торцы плиты закрываем заглушками. Для крепления понадобится обычный клей ПВА.

Останется только снять защитную пленку с изделия.

Чем утеплить подоконник пластикового окна?

Утепление подоконника следует начинать на этапе замены старых деревянных окон, перед установкой новых пластиковых профилей.

Это идеальное решение, так как теплоизоляцию пластиковых окон осуществляют именно на этапе их монтажа. В данном случае работы будут идти поэтапно, по мере монтажа, начиная от основания оконного проёма до оштукатуривания внутренних и внешних откосов.

Основным способом является использование жидкой пены для заполнения пустот и образований в полом пространстве под окном. Перед ее использованием необходимо замазать все щели изнутри и снаружи водонепроницаемым раствором . Дополнительно выкладываем гидроизоляционную пленку в один слой. Непосредственно задувку осуществляем по смоченной поверхности (можно использовать грунтовку вместо воды, это увеличит прочность сцепления).

В нашем случае, если у Вас уже есть хорошие окна, которые вы не планируете заменять, нужно будет организовать работы по утеплению, одним из нескольких способов. Абсолютно все способы сходятся либо к применению дополнительных теплоизоляционных материалов, либо замене самого подоконника и увеличению порогов для наружного использования.

Из чего состоит?

Основная часть — в подоконном блоке. Блок изготавливается из пенополистирола (повышенной жёсткости, XPS или из более дешёвой его разновидности — EPS), способного хорошо переносить нагрузки и создавать достойный уровень герметичности. Материал недорогой, не впитывает влагу, не растворяется в ней. Такие блоки совместимы с окнами из любого материала: алюминий, дерево, ПВХ, но система профилей должна учитываться.

Важно

Пенополистирол инертен в химическом смысле, не разлагается, для человеческого здоровья безопасен. Как утверждают учёные, эти свойства он сохраняет минимум 50 лет.

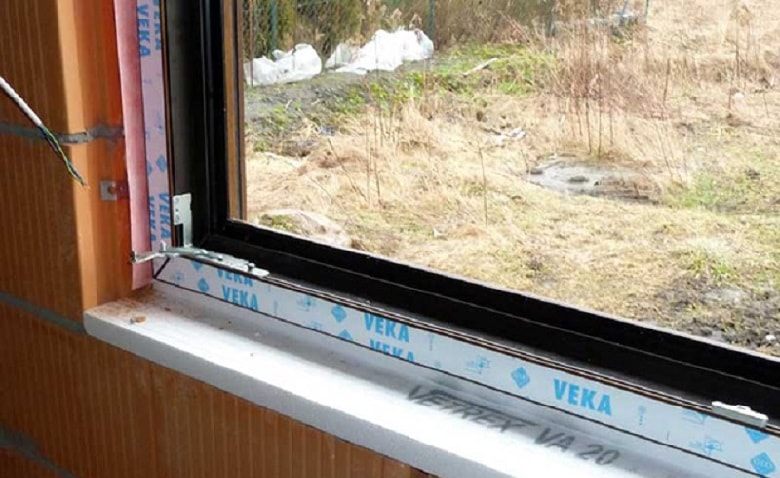

Теплоизоляция подоконников

Источником теплопотерь в помещении являются щели между стеной и подоконной плитой. Перед тем, как начинать теплоизоляционные работы, определяют уязвимое место подоконника – точки, откуда проникает холод. Утечка тепла может происходить между частями рамы из пластика и подоконной плитой, например. Чтобы ликвидировать источник сквозняка, используют герметизирующий состав.

Продувание возможно и между стеной и подоконником. Теплоизоляцию осуществляют до монтажа подоконной плиты, укладывая утеплитель с последующим запениванием зазоров между подоконником и кладкой из кирпича или стеной из бетона.

Подготовка инструментов

Чтобы провести работы по теплоизоляции подоконников оконных систем из пластика, потребуется набор инструментов:

Строительный уровень.
Перфоратор.
Молоток.
Шпатель.
Зубило.
Мелкозубчатая ножовка.
Ножик.

Мнение эксперта

Константин Александрович

В ходе выполнения монтажа и демонтажа потребуется щётка с жёсткой щетиной или веник, пылесос для уборки в комнатах.

Материалы для теплоизоляции

Когда станет известной причина возникновения сквозняков, можно начинать работы по утеплению. Необходимо приобрести теплоизолирующие материалы. Отличный вариант для устранения источников продувания подоконника – монтажная пена. Ею покрывают весь периметр подоконного полотна из ПВХ. Пену наносят по центру двумя перекрещивающимися линиями для упрощения прикрепления к основанию окна подоконной плиты. Следующий шаг – монтирование конструкции к основанию проёма в окне.

Акриловый герметик можно использовать в качестве альтернативы пене. Это нетоксичный полимер, который подходит для наружных и внутренних работ.

Изготовление подоконника

Работа над деревянным подоконником на самом деле не содержит в себе ничего сложного. Решающим моментом является то, с каким именно деревом и в каком состоянии вы будете работать. Материал должен быть в виде хорошо просушенной доски, на которой отсутствуют сучки, трещины, повреждения. Доска тщательным образом обрабатывается, оформляется в нужном стиле, делается выборка калевок и слезника.

Слезники представляют собой желобки небольшого размера с шириной 8–10 мм и глубиной выборки порядка 6–8 мм. Для выполнения желобка выбирают нижнюю часть доски, на расстоянии 1–2 см от лицевой стороны.

За предварительной обработкой следует операция по обрезке доски на подоконник, чтобы получить нужную нам длину. Здесь мы учитываем ширину проема окна и добавляем 4 см на каждую сторону.

Во многих случаях для подоконника используют не цельную, а составную доску. Такое решение обеспечивает подоконнику больше надежности и прочности. Доски соединяют с помощью столярного клея, нагелей и шпонок.

Перед тем, как приступать к работе, нужно четко определиться с размерами конструкции планируемого подоконника. Как отмечалось, ее длина должна составлять больше на 8 см ширину проема окна. Если нужно дополнительное усиление, длину делают больше на 10–15 см – с другой стороны в этом случае будет труднее сделать выборку стен.

Важный момент – следует учитывать выступ подоконника внутри помещения. Ширина может быть сделана так, чтоб подоконник был наравне со стеной, однако так делаю редко, поскольку это достаточно неудобно. Оптимальное расположение конструкции с такой шириной, когда подоконник выступает на 6–7 см. Он и практичнее, и будет отлично обрамлять оконный проем. Но и перебор с шириной тоже создаст дискомфорт – пользоваться окном будет неудобно, открытие створок окажется затруднительным.

Вариант с широкими досками подходит для случая с подоконником, который устанавливается на кухне. В таком помещении он может служить очень практичной столешницей, на которую можно ставить кухонную утварь, рассаду, даже обедать за ней, если стол будет занят

При изготовлении подоконника следует брать во внимание то, что для дерева нужна очень хорошая защита от влаги

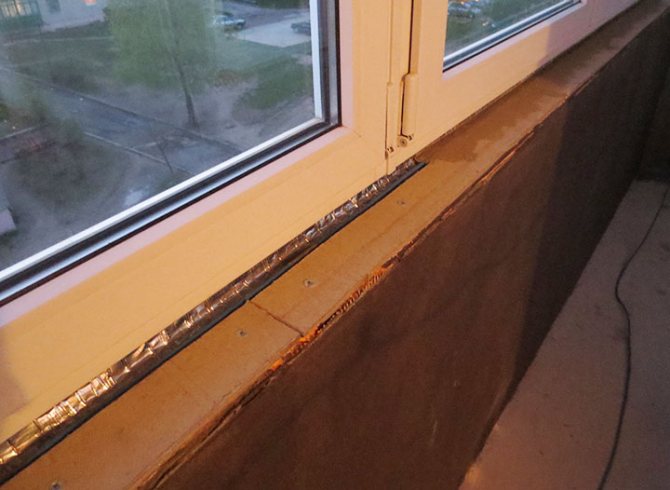

Технология изготовления увеличенного подоконника своими руками в панельном доме.

К сожалению в то время, когда делал данный подоконник и не подозревал, что потом буду зарабатывать на рассказах о ремонте! Поэтому будем рассказывать схематично!

Прибил обычное дсп, которое валялось в кладовке, порядка 10 см., как раз до крепления плоской батареи, если вы знаете, то там крепления с самого верха. Для того, чтобы добавить дополнительную прочность и потом, чтобы можно было крепиться к этой полосе. Перфоратором буром на 6мм в 4 местах сверлим, и забиваем стандартный дюбель гвоздь 6мм х 60мм.

И в углу пришлось сделать крепление под углом, чтобы его не было видать. Пришлось помучаться! Слева до конца угла дойти помешала труба

Следующим шагом крепим уголок. 1) в левом углу, уголок будет держать уже сам подоконник. 2 и 3) крепим вертикальные стойки, на которые будет опираться наш подоконник. В точке П поставил какую-то металлическую плоскую пластину, закрепить вертикальную и горизонтальную между собой. И Д1 и Д2 также, ка ки в пункте 1 прибиваем к стене плашмя.

Вырезаем тот профиль увеличенного подоконника из дсп, который нам требовался. Ширина, на 3 см больше чем ширина вертикальных стоек!

Д1 — насквозь дсп, в тело подоконника сверлим отверстие под дюбеля! Снимаем предварительно фаску, чтобы шляпка утопилась.

У1 — где точка У1 — ставим по одному уголку, вверху, под подоконником, для крепления подоконника. Ниже подоконника крепим горизонтальные полки.

У2 — где точка У2 — ставим по два уголка.

Поскольку у меня был не ламинированный подоконник, пришлось его отшпатлевать полностью.

И сверху накладываем виниловую пленку на подоконник!

Ну а остальное… в принципе уже и мелочь,

Элементы системы

Трубы

Роль подоконника в окне

Ранее подоконная доска выполняла такие функции:

препятствовала попаданию холодного воздуха через зазор между окном и проемом в комнату;
устраняла разницу между нижней частью проема и устанавливаемой на прокладки рамой;
закрывала часть стены;
собирала влагу при запотевании стеклопакетов.

Со временем конструкция стала:

украшать интерьер комнаты;
выполнять роль подставки для цветов или иных элементов интерьера;
использоваться в качестве рабочего стола в спальне или детской.
применяться в качестве опоры при навешивании портьер или мытье окна.

В соответствии с функциями, которые будет выполнять подоконная доска, выбирают материал ее изготовления.

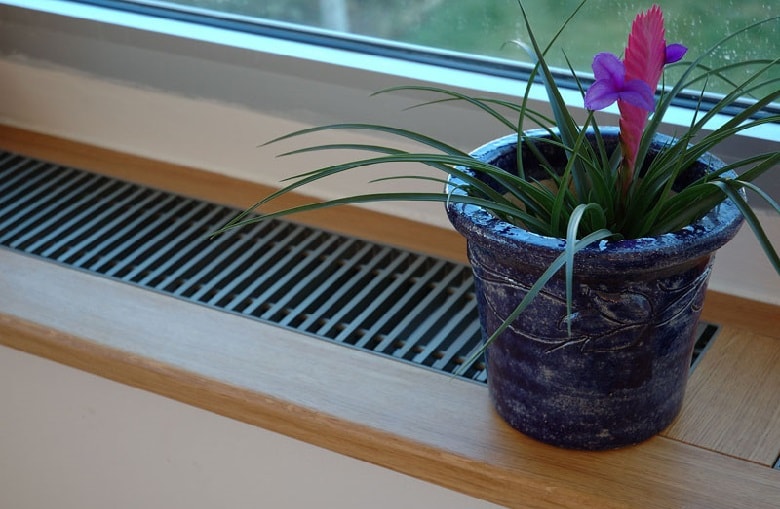

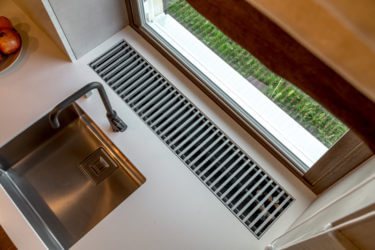

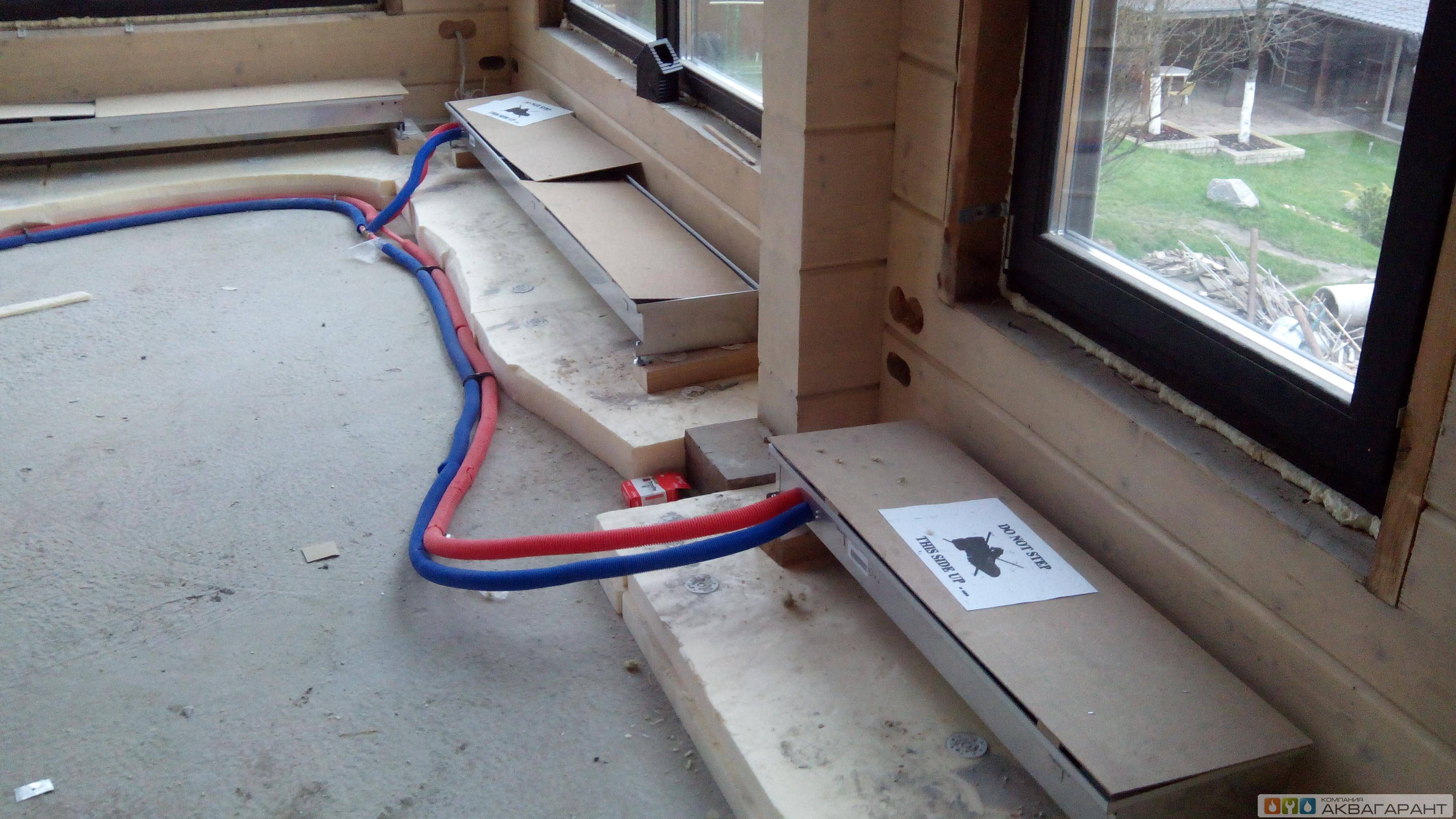

Водяной обогреватель

Он используется для обогрева больших площадей остекления – витражей в холлах, в зимних садах, теплицах и оранжереях, витринах и галереях. В классическом варианте этот теплообменник из труб подключается к отоплению здания напрямую. При расчетах мощности учитывается площадь остекления, материал рам, толщина стен, количество камер между стеклами в рамах.

Более совершенная схема установки жидкостного радиатора предусматривает применение специального теплообменника из нержавеющей стали или меди с увеличенной площадью поверхности за счет применения радиаторных ребер, для увеличения теплоотдачи.

Пленочный теплый подоконник

Обустройство теплого подоконника в данном случае предполагает использование термической пленки инфракрасного обогрева. Технология установки термопленки на подоконник признается передовой, и не требует больших усилий и затрат.

Конструкция устройства пленочного подоконника настолько проста, что не требует специальных знаний, навыков. Вот что собой представляет система пленочный теплый подоконник. На основание подоконника выстилается теплоотражатель (алюминиевая фольга). Далее укладывается термопленка, которая накрывается защитной мембранной пленкой. Сверху устанавливается декоративная панель подоконника.

Ширина и длина укладки термической пленки легко регулируется в зависимости от потребностей. При необходимости ее можно устанавливать на всю плоскость, только по краю подоконника или в отдельной его части. В тех случаях, когда необходим максимальный прогрев, термопленкой покрывается 70 % всей поверхности подоконника; при минимальных потребностях в тепле – достаточно занять пленкой 40 % всей площади у окна.

Не менее просто «работает» сама система пленочных подоконников. При подключении к электросети токовыводящие элементы, которые находятся в пленке, проводят электрический ток. В результате пленка нагревается и начинает излучать приятное инфракрасное тепло. Оно сталкивается с теплоотражателем и направляется вверх, в сторону оконной рамы.

Варианты утепления подоконника, существующие на сегодняшний день

Для того, чтобы определиться, что именно Вам подходит, рассмотрим некоторые из них:

Подоконники с обогревом (готовый) – специализированное изделие их ПВХ, в которое вмонтированы электрические кабели, термодатчики. С одной стороны, очень удобно установить сразу специализированный подоконник, который уже имеет функцию подогрева, но с другой стороны удовольствие это не из дешевых. Помимо этого, такое изделие требует ещё и наличие специального понижающего трансформатора, который займет место и также потянет свою цену.
Электрический двухжильный кабель обогрева. Такой кабель мастер может вмонтировать в подоконник, а сверху установить покрытие, которое будет по вкусу владельцу: это может быть и керамическая плитка, и искусственный камень, и керамогранит. Такой способ организации обогрева требует специализированного дорогостоящего монтажа, кроме того кабель потребляет не мало электроэнергии.
Монтаж пленочного ИК пола. Установить ИК теплый пол в подоконник под силу любому домовладельцу, кроме того, теплый пол может контактировать не только с ПВХ, но и с любыми другими покрытиями, что дает возможность воплотить в жизнь любое дизайнерское решение. Не составит труда, и утеплить пространство под подоконником: полоса теплого пола перед окном устанавливается максимально просто и сочетается с любым напольным покрытием.

Подоконники с подогревом – виды, преимущества, способы монтажа

Тема “теплый подоконник” относительно новая, но от этого не менее злободневная. Многих собственников домов и квартир, особенно жителей северных районов России, не устраивает качество обогрева жилищ. Одни утепляют фасады, другие дополняют свое отопление системой “теплых полов”, и, говоря справедливо, это дает некоторые результаты. Дело дошло и до подоконников.

Для тех, кто проживает в регионах с суровыми климатическими условиями, подоконники с функцией обогрева становятся востребованы. Минусовая температура держится более полугода. Запотевание и образование конденсата — дело обычное даже при очень качественных стеклопакетах.

Создаются строительные материалы, которые применяются для изготовления подоконников. Сегодня они активно продвигаются в строительной сфере. Разрабатываются новые способы изготовления, технологии, в которых применяются доступные источники тепла, в первую очередь это центральное отоплении и электричество.

Суть всех обогревательных вариаций, вне зависимости от теплоносителя, сводится к одному: сделать из подоконника подобие калорифера или батареи. В качестве нагрева используют тэны, теплопроводящие трубки для подключения их к центральной системе отопления и другие инновационные решения.

Существует несколько способов обогрева помещения.

Электрический. Принцип работы основан на технологии теплых плинтусов и полов, где используются тэны. Такая система удобна в качестве дополнительного источника обогрева в очень холодные вечера. Потребляют они много электроэнергии, однако у них есть одно существенное преимущество — возможность регулировки.

С водяным подогревом – абсолютный лидер. Вместо тэнов используются металлические трубки, помещенные внутри подоконника. Существует возможность регулировать количество выделяемого тепла, полностью его отключать, делается это с помощью кранов. Способ является бюджетным, потому что в подключается центральное отопление.
Греющая пленка — новинка в мире тепла. Способ становится популярным. Технология очень простая в монтаже, эффективности и экономности: мощность обычного устройства составляет 20 Вт.
