Какая должна быть температура подачи и обратки теплого пола

Принцип работы регуляторов отопления

Регулятор температуры теплоносителя, циркулирующего в отопительной системе — это прибор, с помощью которого обеспечивается автоматический контроль и корректировка температурных параметров воды.

Состоит данное устройство, изображенное на фото, из следующих элементов:

вычислительный и коммутирующий узел;
рабочий механизм на трубе подачи горячего теплоносителя;
исполнительный блок, предназначенный для подмеса теплоносителя, поступающего из обратки. В ряде случаев устанавливают трехходовой кран;
повысительный насос на участке подачи;
не всегда повысительный насос на отрезке «холодного перепуска»;
датчик на линии подачи теплоносителя;
клапаны и запорная арматура;
датчик на обратке;
датчик температуры наружного воздуха;
несколько датчиков температуры помещения.

Теперь необходимо разобраться, как происходит регулирование температуры теплоносителя и как функционирует регулятор.

На выходе из отопительной системы (обратке) температура теплоносителя зависит от объема воды, прошедшей через нее, поскольку нагрузка является относительно постоянной величиной. Прикрывая подачу жидкости, регулятор тем самым увеличивает разность между линией подачи и обраткой до требуемого значения (на данных трубопроводах устанавливают датчики).

Когда наоборот необходимо увеличить поток теплоносителя, тогда в систему теплоснабжения врезают повысительный насос, которым тоже управляет регулятор. С целью понижения температуры водяного входящего потока применяют холодный перепуск», который означает, что часть носителя тепла, уже проциркулировавшего по системе, вновь направляют на вход.

В результате регулятор, перераспределяя потоки теплоносителя в зависимости от данных, зафиксированных датчиком, обеспечивает соблюдение температурного графика отопительной системы.

Нередко такой регулятор комбинируют с регулятором горячего водоснабжения с помощью одного вычислительного узла. Прибор, регулирующий ГВС, проще в управлении и в части исполнительных механизмов. При помощи датчика на линии горячего водоснабжения выполняется регулировка прохода воды через бойлер и в итоге она стабильно имеет стандартные 50 градусов (прочитайте: «Отопление через водонагреватель «).

Регулирование температуры теплого пола

Напольный обогрев осуществляется водной и электричеством. При этом в каждый контур входит система регулирования, включающая датчики температуры, реле, контакторы, смесители.

От температуры теплоносителя в теплом полу зависит комфортный климат. Но параметры отопления меняются в зависимости от погоды. Непременным условием работы напольного обогрева является система управления температурой подачи воды в теплый пол.

Комбинированный способ позволяет использовать остаточное тепло в обратной линии от батарей отопления. При этом используются смесительные клапаны или регулировочный модуль Unibox.

В небольшом по площади помещении этот прибор, установленный на стене, работающий от сети, регулирует температуру воды, так как имеет термостат, термостатический клапан с байпасом и деаэрационный клапан в одной коробке. В результате он регулирует температуру воды для теплого пола, а следовательно, нагрев помещения.

Современные системы регулировки используют программируемые приборы. Создается программа, автоматически поддерживающая температуру воды в теплых полах по климатическим условиям и индивидуальным запросам. Такой подход позволяет получить удаленный доступ к управлению и снижает на четверть энергетическую нагрузку. На линии подачи с программатором можно использовать максимальную температуру воды, в теплый пол она поступит после разбавления, с нужными параметрами.

Инфракрасные тепловые пленки создают температуру не больше 55 0, терморегулятором можно установить оптимальный нагрев поверхности. Использование регулятора позволяет сохранить до четверти затрачиваемой энергии. Высокая цена прибора окупится через несколько месяцев. Выбор терморегуляторов для ИК нагрева:

Механические регуляторы не предусматривают точной регулировки, используются в малых подсобных помещениях.
Электронный прибор имеет дисплей и кнопки управления. Применяется для кабельных и пленочных полов, поддерживает заданную температуру.
Программируемый прибор регулируется сенсорным дисплеем, с установкой 4 режимов, сменяющихся в течение суток. Более сложные системы позволяют выставить режим на неделю.

Электрические кабели для напольного обогрева расположены в бетонной стяжке, кабель изолированный, может нагреваться и до 100 0, но лицевое покрытие может нагреться до 30 0. Поэтому в схеме управления установлен термостатический регулятор. Электрический подогрев имеет наибольшую мощность нагрева, для небольшого помещения может стать единственным источником тепла.

Как регулировать температуру водяного теплого пола?

Чтобы тёплый пол работал эффективно, и с полной отдачей, требуется правильно его отрегулировать. Есть несколько способов производить регулировку температуры отопительной системы водяного типа.

Погодозависимая автоматика

Суть работы ПЗА в том, что происходит изменение настроек системы, в зависимости от погоды на улице. Но для этого потребуется термоконтролёр, он будет отвечать за данные функции.

Терморегуляторы

Терморегуляторы — устройства для настройки отопительных систем. Бывает несколько разновидностей регуляторов температуры для тёплых водяных полов, они отличаются как характеристиками, так и ценой:

механические — регулирование возможно только в ручную, степень экономии электроэнергии низкая;
электронные — оснащены цифровыми табло и несколькими кнопками управления, настройка более точная;
программируемые — имеют кнопку настройки или сенсорное табло, оснащены множеством функций, что упрощает процесс регулировки.

Изменение температуры подачи

Настройку уровня нагрева водяных тёплых систем можно осуществлять, управляя температурой теплоносителя на подаче. Суть заключается в изменении показателей на теплогенераторе (котле).

Этот способ подходит, если установлен отдельный котёл, который будет подавать горячую жидкость в ТП. Данный метод простой, но не очень эффективный.

Использование термоголовки

С помощью термоголовки можно также задавать и контролировать градус нагрева теплоносителя. Достигнуть это можно двумя путями:

Установив трёхходовой клапан с термоголовкой в узле подачи коллектора, где происходит подмес обратки. В работе устройство учитывает градус нагрева теплоносителя, а не воздуха, при этом объём потребления жидкости низменный.
Производя контроль подачи горячей воды в трубы — осуществляется это путём монтажа термоголовки на клапан, она позволяет ограничивать обратный поток. Вентиля обратки и подачи соединяются байпасом, через который регулируется жидкость.

В обоих вариантах, работа термоголовки зависит от степени нагрева обратки.

Настройка скорости работы насоса

Ещё один способ понижения температуры системы — понизить температуру теплоносителя в трубопроводе. То есть, чем количество воды проходящей через контуры больше, тем температурная разница на поверхности пола меньше.

Поэтому, устанавливать мощность насоса следует учитывая разницу потоков на входе и выходе. Она должна быть в пределах 3 — 5 градусов, в зависимости от схемы укладки труб.

Чтобы правильно настроить насос, нужно установить предполагаемую скорость двигателя. Через час прокачки надо замерить разницу на входе и выходе. Если она большая, то скорость насоса следует увеличить. Чем разница меньше, тем нагрев помещения будет равномерней.

Частота включения пола

Регулировка водяного пола по чистоте включения, осуществляется с помощью сервопривода.

Сервопривод — устройство электромеханического типа (электропривод и нажимной шток), позволяющий производить открытие или закрытие линии обратного потока. Под воздействием штока клапан, находящийся в коллекторе принимает открытое или закрытое положение, это зависит от состояния терморегулятора. Прибор устанавливается на обратке.

Преимущества применения регулятора в теплоснабжении

Использование регулятора в отопительной системе имеет следующие положительные моменты:

он позволяет четко выдерживать температурный график, в основе которого лежит расчет температуры теплоносителя (прочитайте: «Правильный расчет теплоносителя в системе отопления «);
не допускается повышенный нагрев воды в системе и тем самым обеспечивается экономное расходование топлива и тепловой энергии;
производство тепла и его транспортировка происходят в котельных при самых эффективных параметрах, а необходимые для обогрева характеристики теплоносителя и ГВС создает регулятор в ближайшем к потребителю тепловом узле или пункте (прочитайте: «Теплоноситель для системы отопления — параметры давления и скорости «);
для всех абонентов теплосети обеспечиваются одинаковые условия вне зависимости от расстояния до источника теплообеспечения.

Нормы температуры в жилых помещениях

Чтобы обеспечить максимально комфортный тепловой режим в своем доме, следует знать, какая температура воздуха является оптимальной для жизнедеятельности человека. А также как правильно ее отрегулировать в случае использования системы «теплый пол».

Так, для комфортного пребывания в помещении достаточно прогревания воздуха до 22–24 °С. При этом показатель нагрева покрытия должен быть несколько выше и варьироваться в пределах от 26 до 35 °С. Именно эти параметры установлены в Строительных нормах и правилах.

Более точный показатель нагрева покрытия, который будет означать оптимальный уровень тепла именно в вашем доме, зависит от следующих факторов.

Постоянно ли находятся люди в конкретном помещении.

От типа покрытия.
От теплопотерь конкретного здания.

Как регулировать температуру, чтобы было хорошо?

У нас есть подробная статья, где расписываются 4 способа регулировки температуры. Рекомендуем ее прочитать, чтобы понять, что к чему. Здесь эти 4 пункта дадим кратко.

Накладой термостат. Монтируете его на коллектор. Трубы используете с рабочей температурой 95 градусов, потому что температура водяного теплого пола в подаче будет высокой
Регулировать можно с помощью трехходового клапана
С помощью смесительного модуля или по другому модуля подмеса
С помощью комнатных термостатов и сервоприводов на коллекторе

Какие датчики используют?

Для того чтобы постоянно измерять температуру теплого пола, используются соответствующие датчики, которые бывают следующих типов:

Выносные. Они отличаются широкими функциональными возможностями, а также надежными техническими характеристиками, позволяющими максимально эффективно следить за тепловыми показателями обогрева. Устанавливают такие приборы в непосредственной близости от терморегулятора, либо в одном блоке с ним.
Внутренние. Их монтаж осуществляется таким образом, чтобы минимизировать влияние внешних факторов на окончательные показатели датчиков. Прибор имеет вид полимерного цилиндра небольших размеров.

В случае необходимости качественного контроля за температурой теплого пола, нередко используется два датчика одновременно – как внутренний, так и выносной.

Первый позволяет постоянно измерять температурные показатели системы трубопровода, второй же предназначен для контроля состояния напольного покрытия.

Их совместное использование дает возможность получать наиболее точные показатели температуры.

Работа регулятора водяных полов

Водяной контур предполагает использование термостата-вентиля, который иногда заменяется автоматической группой насоса и смесителя. Такая установка не допустит перегрева контура и покрытия пола, поскольку чутко реагирует на малейшее понижение или повышение температуры внутри комнаты.

Как только оптимальный уровень изменился, система автоматические открывает или закрывает вентили, позволяя полам поддерживать заданный режим нагрева. Регуляторы такого типа просты и легки в сборке.

Как отрегулировать электрический пол?

Электрические теплые полы регулируются цифровыми, электромеханическими терморегуляторами программируемого типа. Их включение в цепь происходит параллельно через датчики, которые снимают показания с поверхности. Как только достигнут порог нагрева, теплоноситель отключается.

При снижении температуры на градус и больше, включается нагрев. Благодаря использованию таких терморегуляторов можно сэкономить 50-60% затрачиваемой на отопление энергии и существенно сократить расходы на оплату коммунальных платежей.

Как быстро нагреваются тёплые полы

Различают два типа этих отопительных систем:

Водяные (тепловой носитель вода, антифриз).
Электрические (электрокабели, ИК-плёнка).

Каждый вид имеет свои особенные характеристики, плюсы и минусы. То, насколько быстро будут нагреваться конструкции, зависит от глубины их залегания.

Водяные

Оптимальная температура тёплого водяного пола достигается относительно долго. Время нагрева может достигать суток, ноги почувствуют тепло примерно через 5 часов. Основная часть времени и энергии тратится на прогрев стяжки средней толщиной в 5 см. При отключении отопления тепло в помещениях будет сохраняться ещё долгое время.

Как показывает практика, период нагрева и остывания напрямую зависит от толщины стяжки. К минусам водяного обогревательного пола относят сложную установку.

В таком случае вариантов несколько:

Распространённая причина — отсутствует хорошая тепловая изоляция либо использован очень тонкий теплоизолирующий материал. Поэтому вы должны всё время работать кочергой, чтобы хоть немного ощутить тепло.
Нельзя исключать вариант, что система тёплых полов была смонтирована с забольшим шагом укладки, поэтому воздух в доме не может нагреться до оптимальной температуры.
Тепловые потери дома слишком большие, поэтому водяные полы не справляются с качественным отоплением.

Бывает такое, что температура нагрева тёплого пола на поверхности слишком высокая. А при снижении градуса ногам становится прохладно. Причин в таком случае может быть много, например, очень тонкая стяжка, которая не накапливает определённое количество тепла.

Какие преимущества у сухой стяжки для тёплых полов?

Электрические

В отличие от водяных конструкций, температура тёплого электрического пола повышается довольно быстро. Семь минут — и ноги уже чувствуют тепло. Затем наступает время прогрева стяжек по всему периметру комнат.

До требуемых значений температура будет повышаться в течение 13-24 часов. Если отключить питание, кабель будет ещё некоторое время отдавать тепло.

К тёплому электрополу подключают термостат, поэтому при снижении температуры, автоматически будет осуществляться регулировка силы нагрева.

Инфракрасные

Плёночные инфракрасные и стержневые тёплые полы считаются последними разработками учёных. Они бьют все рекорды по времени нагрева. Тепловая отдача в их случае происходит за счёт прямого излучения. Стоит только включить — и комфортная температура тёплого пола не заставит себя ждать. В воздух тепло поступает без постороннего прогрева стяжек и самого покрытия.

Ко всему эти конструкции отличаются очень маленькой толщиной стяжки. При запуске системы хватает и десяти минут для выхода на достаточную температуру для прогрева помещений.

Возьмите на заметку, что температура ИК теплового носителя должна быть максимум 30 °C. В противном случае система даст сбой и поломается.

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

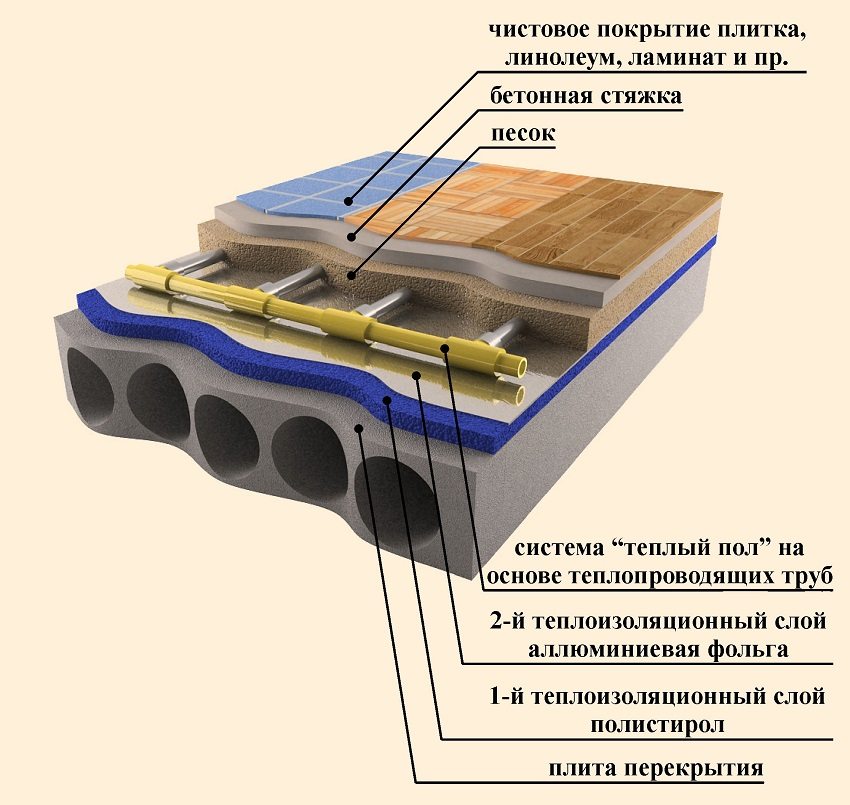

Схема обустройства теплого водяного пола в бетонной стяжке

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия

Таблица 2. Соотношение длин и диаметров труб контура:

Диаметр, мм	Материал трубы	Рекомендованная длина контура, м
16	металлопластик	80 ÷ 100
18	сшитый полиэтилен	80 ÷ 120
20	металлопластик	120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

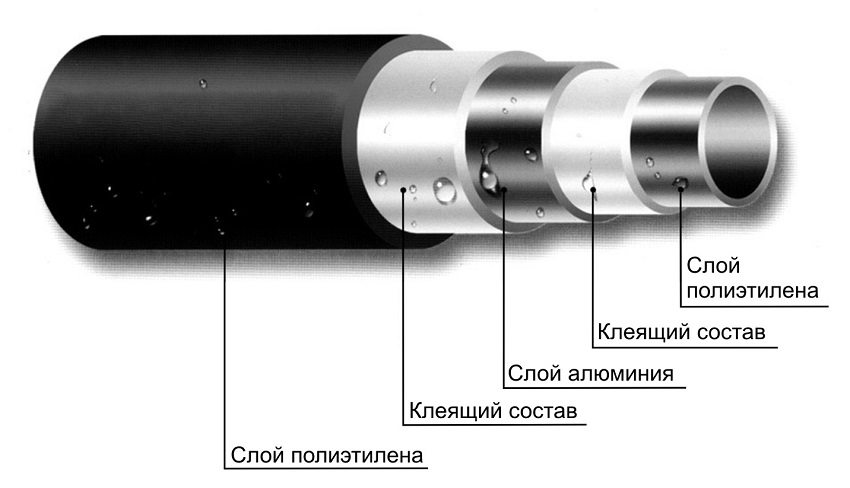

Конструкция металлопластиковых труб для теплого водяного пола

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Таблица 3. Зависимость шага от площади и нагрузки сектора:

Диаметр, мм	Расстояние по осям (шаг труб), м	Оптимальная нагрузка, Вт/м²	Общая (или разбитая на участки) полезная площадь помещения, м²
16	0,15	80 ÷ 180	12
20	0,20	50 ÷ 80	16
26	0,25	20
32	0,30	меньше 50	24

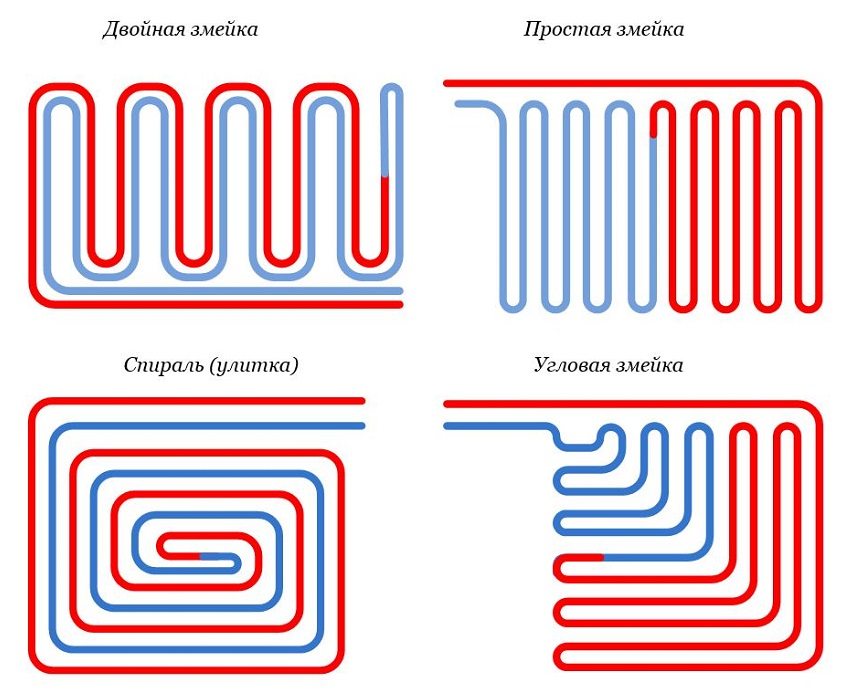

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Варианты укладки труб водяного теплого пола

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

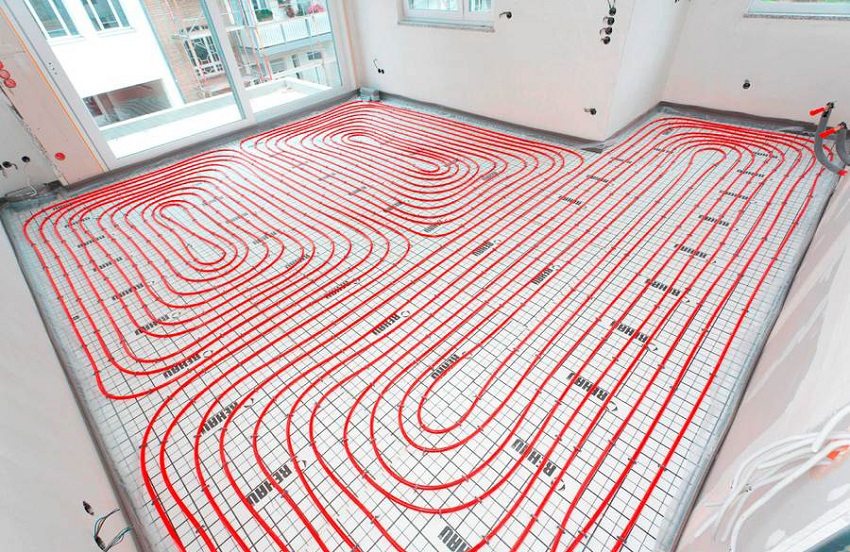

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

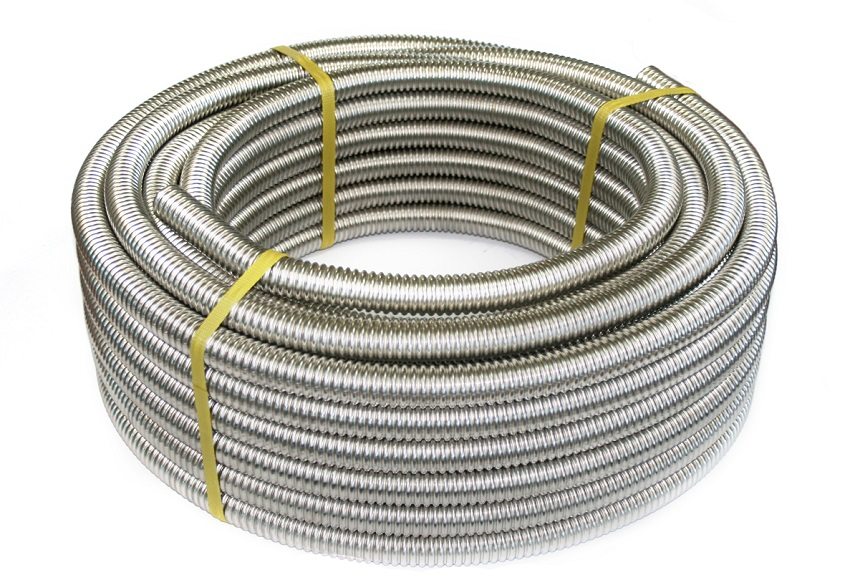

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола

Устройство водяных тёплых полов

Водяной обогрев, встроенный в нижнее перекрытие помещения, не везде возможен.

В многоквартирных домах самостоятельный монтаж таких систем отопления запрещён, если только это не предусмотрено проектом.

Там, где отсутствует центральное газоснабжение и водопровод, делать водяное отопление полов не выгодно, да и технически проблематично.

Виды трубопроводов тёплых полов

Трубы горячего водоснабжения применяют из различных материалов:

сшитый полиэтилен;
полиуретан;
металлопластик;
медные трубы.

Сшитый полиэтилен

Устройство труб из сшитого полиэтилена

Сшитый полиэтилен – гибкий материал, позволяющий сгибать трубы под углом 90о, что очень удобно для укладки трубопровода на маленьких площадях (ванная, туалет).

Внутренняя поверхность шланга прочная и гладкая и выдерживает максимум нагрева воды, до 100оС.

Полиуретан

Полиуретановые шланги легкие по весу. Они пригодны для устройства обогрева полов на больших площадях. Такие трубы привлекают потребителей своей демократичной ценой.

Металлопластик

Металлопластиковые трубопроводы — гибкие и прочные шланги. Материал обладает особой прочностью и может прослужить 20 и более лет.

Медные трубы

Медный контур впишется не в каждый бюджет

Медные трубопроводы у тёплого водяного пола практически не имеют недостатков, кроме одного. Из-высокой цены медные трубопроводы доступны только ограниченному контингенту потребителей.

Цветной металл по своим физическим свойствам – идеальный передатчик тепла. Никакая максимальная температура теплоносителя таким трубам не повредит.

Длина трубопроводов

Чтобы избежать лишних потерь тепла, длина каждого контура должна быть ограничена. Так, например, при стандартном диаметре труб 16 мм, оптимальная длина контура составит от 70 до 90 м. Подробнее о длине трубопровода смотрите в этом видео:

Температура теплоносителя

Необходимая температура помещения обеспечивается двумя показателями – температурой теплоносителя на входе и на выходе. Нормативными документами предусмотрено, что на входе вода не должна быть нагретой свыше +55 0С. В противном случае возможен локальный перегрев поверхности пола – непосредственно по оси трубы температура на полу может превысить +35 0С, что будет восприниматься, как очень горячо.

Исходя из практики нашей , оптимальными значениями считаются:

на входе – 45-50 0С;
на выходе – 35-40 0С (перепад температур должен варьироваться в пределах 5-10 0С, мы стараемся придерживаться значения 7 0С).

Для выдерживания этих параметров необходимо:

Правильно выполнить тепловой расчет и на выходе получить значения диаметра труб, шага укладки и максимальной длины одного контура.
Обязательно предусмотреть в системе термостат с датчиком температуры.

Диаметр и длина труб, а также шаг их укладки зависит от теплопотерь в помещении и схемы подключения (прямая, с использованием насосно-смесительного узла, с гидравлическим разделителем). Обычно придерживаются следующих значенийпо шагу укладки:

холодных регионов − 100 мм;
для юга и средней полосы – 150 мм;
в ванной комнате – 200 мм.

Длина одного контура трубы 16 диаметра не должна превышать 80 м. Оптимальное значение – 55 м.

Термостаты (терморегуляторы) для регулировки температуры могут быть трех видов:

механические – наиболее доступные, но с наименьшей функциональностью;
электронные, в т. ч. и программируемые.

Программируемые модели наиболее дорогие. Но они окупят себя уже за первый год эксплуатации благодаря экономии энергоносители. Эти устройства позволят снижать температуру теплоносителя в ночное время или когда людей нет в помещении.

Оптимальная температура электрических теплых полов

20.01.2018

Важная особенность теплых электрических полов в том, что нагрев пространства происходит снизу вверх.

Поэтому прогретый воздух скапливается не в районе потолка, а на уровне 1.5-2 метров, причем ниже пояса температура на 3-5⁰С выше, что создает более комфортный микроклимат.

К тому же это позволяет поддерживать влажность на оптимальном уровне.

Какие значения температур указаны в стандартах, как быстро и благодаря чему они обеспечиваются, расскажет эта статья.

Нормы температуры для теплых полов

В СНиП (справочнике строительных норм и правил) есть конкретные требования к температуре поверхности пола. В одном из пунктов отмечена недопустимость превышения значения 35⁰С, так как более высокий уровень может перегреть и финишное покрытие, и отопительную систему.

Комфортной для человека считается температура теплого пола 26-30⁰С.

Ламинат и линолеум имеют свои особенности по терморежиму и при перегреве можгут деформироваться. Для такого материала предельно допустимое значение – 26-28⁰С.

Каждое пространство имеет свои особенности – конфигурацию, тепловые потери, назначение, частоту и конкретные задачи использования. Все их нужно учесть, рассчитывая основные показатели при проектировании нагревательной системы, а затем и при ее монтаже.

В том числе необходимо учитывать оптимальные значения температуры воздуха для помещений разных типов:

Жилая комната: 20-22⁰С;
Кухня: 19-21⁰С;
Туалет: 19-21⁰С;
Ванная, совмещенный санузел: 24-26⁰С;
Детские комнаты: 23-24⁰С.

Скорость прогрева кабельных полов

По сравнению с водяными теплыми полами электрополы становятся теплыми значительно быстрее, так как их нагревательные элементы греются практически мгновенно – не более 6-8 минут. Далее идет равномерный обогрев стяжки по всей площади комнаты. При первом запуске на достижение заданного значения температуры пола в среднем уходит 12 часов (при большой площади и толщине стяжки), однако ногам станет теплее уже через 1,5-2 часа.

Инерционность действует и в обратную сторону: если обогрев отключить, современный кабельный пол может сохранять прежний режим еще 10-12 часов.

Скорость нагрева инфракрасных полов

Пленочные и стержневые инфракрасные полы выполняют обогрев пространства посредством прямого излучения, с минимальным прогревом чернового пола и финишного покрытия. Поэтому нагревание происходит быстро: теплоносители выходят на рабочий режим за 10 минут, после чего вся энергия идет только на обогрев и в первую очередь комфортнее становится ногам.

Устройства, управляющие нагревом

Чтобы обеспечить и поддерживать нужную температуру, совсем необязательно управлять нагревом вручную. Наоборот, гораздо чаще для этого используются специальные устройства – терморегуляторы (термостаты), которые бывают двух основных типов: простые механические и многофункциональные программируемые, наподобие модели Thermoreg TI 300. При их работе применяются термодатчики, измеряющие степень обогрева поверхности пола или воздуха.

Как только нужный микроклимат создан – термостат выключает греющие элементы. Если же температура опускается на 2-3⁰С – регулятор снова запускает нагрев. При использовании программируемых терморегуляторов существует возможность задать расписание работы теплого пола. Благодаря этому расход электричества на работу полов снижается на 30-60%, что дает вполне ощутимую экономию.

Если вам необходима консультация – звоните и мы ответим на все вопросы!

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
колба из прозрачного пластика или стекла с нанесенной шкалой;
поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку. Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-15С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Нормы температуры в жилых помещениях

Так, для комфортного пребывания в помещении достаточно прогревания воздуха до 22–24 °С. При этом показатель нагрева покрытия должен быть несколько выше и варьироваться в пределах от 26 до 35 °С. Именно эти параметры установлены в Строительных нормах и правилах.

Постоянно ли находятся люди в конкретном помещении.

От типа покрытия.
От теплопотерь конкретного здания.

Температурные нормы для жилых помещений по ГОСТ и СанПиН

Согласно ГОСТу и СанПиН для жилых помещений установлены следующие оптимальные и допустимые нормы температур воздуха:

В холодный период Оптимальная температура — 20–22°С, допустимая температура — 18–24°С

В теплый период Оптимальная температура — 22–25°С, допустимая температура — 20–28°С

Нужно учитывать, что между оптимальными и допустимыми температурными нормами существует разница.

В холодный период оптимальная температура воздуха в помещении — 20 — 22 °C, допустимая температура — 18 — 24°С

Оптимальная температура для жилых помещений — это показатели, которые при длительном воздействии на человека обеспечивают нормальное состояние организма и ощущение комфорта.

Допустимые показатели — это значения, которые при длительном воздействии на человека могут привести к ощущению дискомфорта, ухудшению самочувствия и понижению работоспособности, но при этом не вызывают ухудшение здоровья.

Оптимальные и допустимые нормы температуры для жилых помещений по ГОСТ и СанПиН

Также в санитарных нормативах указано, что в угловых комнатах, где 2 стены выходят на улицу, температура воздуха должна быть выше на 2°С.

Максимальная

Максимальные температурные показатели, не должны превышать 27 градусов по Цельсию. Эта норма касается только тех помещений, в которых постоянно проживают люди.

Стоит обратить внимание на следующие максимальные температуры прогревания теплого пола в зависимости от использующихся напольных материалов:

1. Если на полу уложен ламинат или же паркет, прогревать теплоноситель более чем на 27 градусов по Цельсию не рекомендуется.
2. В большинстве случаев при применении плитки допускает прогревание теплого пола до 28-33 градусов по Цельсию. При этом крайне важную роль играет тип стяжки, особенности эксплуатации помещения и т.д.

Если используется ковровое покрытие, теплоноситель может иметь температуру до 27 градусов по Цельсию.
Под линолеумом теплый пол разрешается прогревать не более чем до 26 градусов по Цельсию.
Если на поверхности напольного покрытия присутствует лак, температура прогревания системы теплого пола не должна превышать 21 градус по Цельсию.

Таким образом, при использовании системы теплого пола крайне важно контролировать температуру ее нагревания

Минимальная

Температура напольного покрытия напрямую влияет на комфортность использования конкретного помещения людьми. Это отражается, в том числе, и на их здоровье. Именно поэтому специалисты не рекомендуют, чтобы температурные показатели пола опускались ниже следующих значений:

1. В жилых комнатах – ниже 18 градусов по Цельсию.
2. В кухне – ниже 18 градусов по Цельсию.
3. В туалете – ниже 18 градусов по Цельсию.
4. В совмещенном санузле или ванной комнате – ниже 18 градусов по Цельсию.
5. В коридоре – ниже 16 градусов по Цельсию.

В вестибюле или на лестничной клетке – ниже 14 градусов по Цельсию.
В кладовой – ниже 12 градусов по Цельсию.

Таким образом, необходимо обеспечить температурный режим во всех вышеперечисленных помещениях, превышающий указанные в списке показатели.

При какой температуре пол замерзает? Если по трубам течет вода, то необходимо поддерживать температуру теплоносителя выше нуля, иначе трубы попросту замерзнут. Лучшим вариантом в качестве теплоносителя использовать антифриз, тогда вы можете быть спокойны при температуре до -65 градусов по цельсию.
