Ремонт теплого пола водяного: не работает, не греет, исправить

Трубопроводы: причины низкого нагрева

Определение воздушных пробок в батареи с помощью тепловизора

Сбои в режиме нагрева свойственны двухтрубной системе отопления. Не греет в этом случае подводящая магистраль, распределяющая теплоноситель по радиаторам. Выявление «проблемной» зоны можно сделать с помощью измерения температуры на поверхности труб или тепловизора.

Естественная циркуляция

Уклон трубы для отопления с естественной циркуляцией

С чем могут быть связаны подобные проблемы? Если отопление плохо греет — возможно несоблюдение уклона магистрали. Это относится только к системам с естественной циркуляцией. Согласно нормативам уклон труб должен составлять 10 мм на 1 м.п. Помимо этого учитывается направление – от разгонного стояка к радиаторам. Для обратной трубы уклон должен быть к котлу.

На первом этапе необходимо с помощью строительного уровня измерить этот показатель. Если он соответствует норме, но радиатор отопления не греет, – есть вероятность образования воздушных пробок. В этом случае рекомендуется комплексный подход, который включает в себя следующие этапы:

Измерение угла наклона. В случае надобности – его изменение до требуемого показателя;
Промывка труб для удаления известкового налета;
Заполнение системы теплоносителем с открытыми кранами Маевского на радиаторах.

Такая методика позволит устранить низкий показатель теплоотдачи системы отопления.

Принудительная циркуляция теплоносителя

Принцип действия воздухоотводчика

Для системы с принудительным движением воды в трубах образование воздушных пробок можно избежать, с помощью установленного в верхней части системы воздухоотводчика. Отчасти он выполняет функции открытого расширительного бака, но при этом не снижает давление в трубах до критического уровня. Его отсутствие является косвенной причиной плохого нагрева радиатора отопления.

Специфика закрытых систем отопления заключается в необязательном соблюдении уровня установки труб. Однако при превышении критического уровня нагрева теплоносителя происходит выделение пара, который является основной причиной появления воздушных пробок. Так как воздух имеет меньшую плотность, чем вода – он будет концентрироваться в верхней области участков трубопровода. Если плохо греют радиаторы отопления в закрытой системе – причина может заключаться в снижении объема теплоносителя в трубах из-за сопротивления воздуха.

Что необходимо сделать в этом случае? Прежде всего – проверить работоспособность воздухоотводчиков. При долгом простое клапан может покрыться известковым налетом, что делает невозможным его открытие под давлением воздуха.

Кроме этого фактора нужно учитывать превышение гидравлического сопротивления в системе. Вот почему не греет батарея в отоплении при неправильном первоначальном расчете. Поэтому прежде чем приступать к установке новой системы или модернизации старой – следует выполнить расчетную часть эксплуатационных и технических параметров:

Подбор труб соответствующего диаметра – чем он больше, тем меньше гидродинамическое сопротивление. Однако при этом увеличивается объем воды;
Вероятность того, что двухтрубная система отопления не будет греть значительно меньше, чем у однотрубной. Поэтому предпочтительно устанавливать радиаторы с параллельным подключением;

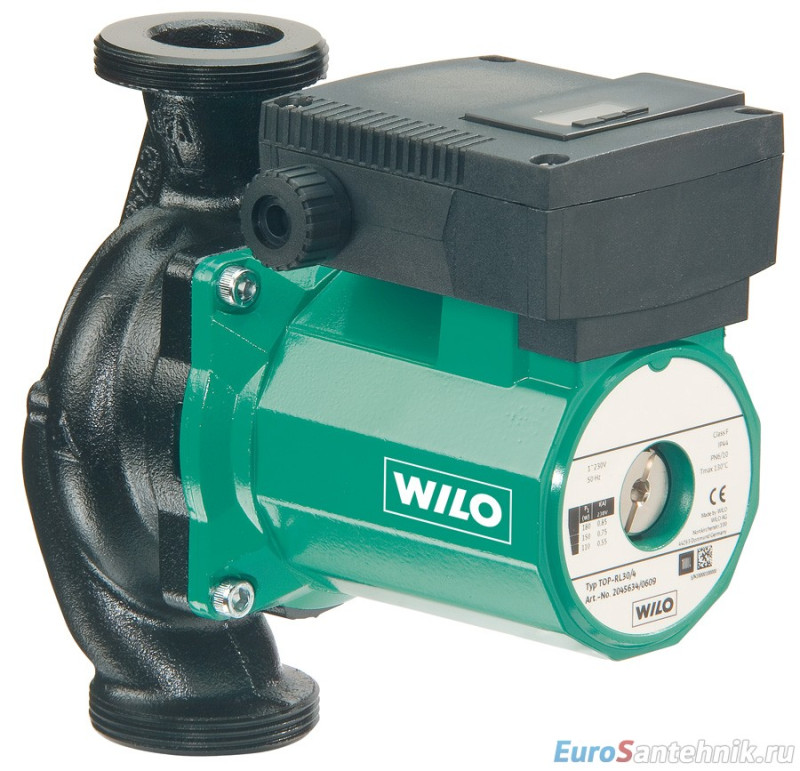

Нагрев циркуляционного насоса отопления происходит из-за неправильно подобранной мощности. Она же напрямую зависит от расчетных гидродинамических показателей.

В видеоматериале показаны основные причины плохого нагрева радиатора для однотрубной системы отопления:

Как отремонтировать теплый пол, если возникла протечка

Одной из причин, почему не работает теплый пол, является повреждение трубопровода. Если в трубопроводе резко упало давление, то это один из признаков возможной протечки. Даже если разгерметизация магистрали совершенно незначительная, последствия от нее могут быть довольно серьезными. И дело не только в понижении эффективности системы обогрева, но и будущих разрушений пола. Чтобы выполнить ремонт теплого пола водяного, для начала нужно определиться с местом протечки. Если на поверхности нет влажных пятен, можно использовать специальные приборы: тепловизоры или дистанционные индикаторы влаги. Участок протечки теплоносителя на приборе будет выглядеть ярким светлым пятном.

Итак, как справиться с такой распространенной проблемой, как повреждение трубы, к примеру, перфоратором. В подобной ситуации прежде всего необходимо сохранять спокойствие. Первый порыв – удалить инструмент, а вот этого делать как раз ни в коем случае нельзя, поскольку вода «затопит» дом, а он фактически служит заглушкой. Прежде нужно перекрыть поступление воды.

Аккуратно высвободите доступ к поврежденной зоне, чтобы легче было вырезать поврежденный кусок трубы, оставив с обеих сторон по возможности большие концы. Не всегда в такой момент под рукой могут оказаться отрезки такой же трубы или фитинги, чтобы предохранить систему от попадания грязи. Их можно заменить, закрыв свободные концы, к примеру, целлофановыми пакетами или резиновыми перчатками.

Единственным надежным способом соединения является опрессовка. Для ремонта приобретают отрезок трубы и фитинги. Обжимать края монтажных деталей нужно специальным обжимным ключом.

Важно
Резьбовые фитинги для замуровывания использовать нельзя, так как они недостаточно надежны и когда-нибудь потекут.

Один из концов трубы нужно очистить и развальцевать и надеть на него фитинг. Опрессовывают его двойным движением. Аналогично опрессовывают и второй конец.

Опрессовываем фитинг на другом конце ремонтируемой трубы водяного теплого пола. Отрезаем ремонтную трубу в нужный размер и снова опрессовываем, но уже соединения. Запускают воду и тестируют только отремонтированный участок на наличие течи. После чего при положительном результате заливают новую стяжку.

Такая технология подходит для труб из металлопластика или сшитого полиэтилена, для изделий ПВХ поступают несколько иначе. Хотя они и отличаются высокой механической прочностью, но если неправильно выбрать место сверления можно повредить трубопровод. Для ремонта используют особый паяльник и ремонтную муфту. Сначала разрезы муфты согласуют с размерами магистрали, затем устанавливают, используя паяльник.

Причина 6. Слабый насос

Возможно так же не греет теплый пол по причине неправильно подобранного насоса. Такой насос не может грамотно «продавить» контуры и поэтому теплые полы у Вас не греют.

Уважаемые, вопрос по отоплению частного дома, подключенного к центральному отоплению.

Предистория. Дом на 4 хозяина, на каждую половину от центрального стояка идет по две трубы.Прямая и обратка размер 34″. Трубы заходят в дом на коллекторы. Коллектор на вход с 4-мя кранами, + прямой вывод к соседу. С 2 кранов идет раздача на отопление, с 2-х на теплые полы, один пол в ванну, второй теплый пол в прихожей.

Обратка со всех труб на коллектор без кранов. На фото коллектор внизу за трубой с холодной водой.

Были заменены трубы во нашей четверти дома на металлопластик 20″, уложен в ванной и прихожей теплый пол 16″ разводка труб на теплый пол и радиаторы через коллектор.

Проблема в том что вода не циркулирует в системе, из-за того, как я понимаю, что есть напор как в входной трубе, так и в обратной. И сопротивление общей системы не дает нужный напор чтобы продавить обратку.

Один из выходов на прогрев был подключение к обработке крана и слив воды в канализацию, пока трубы не прогреются.

Подскажите поможет ли установка в обратку либо циркуляционногонасоса, либо что-то похожее на обратный клапан? Спасибо!

UPD. Дополнил схему подключения, если это художество можно так назвать =)

Устройство теплого пола

Конструкция теплого пола включает в себя следующие элементы:

Трубы. Используются для распределения теплоносителя и обогрева пола. Расчет трубы для водяного теплого пола производится исходя из площади комнаты. Один контурный круг не должен превышать 150 метров. Диаметр трубы для подогрева пола составляет 15 – 20 мм.

Металлопластиковые трубы используются наиболее часто, так как они способны выдерживать давление до 10 Бар и обладают невысокой стоимостью.

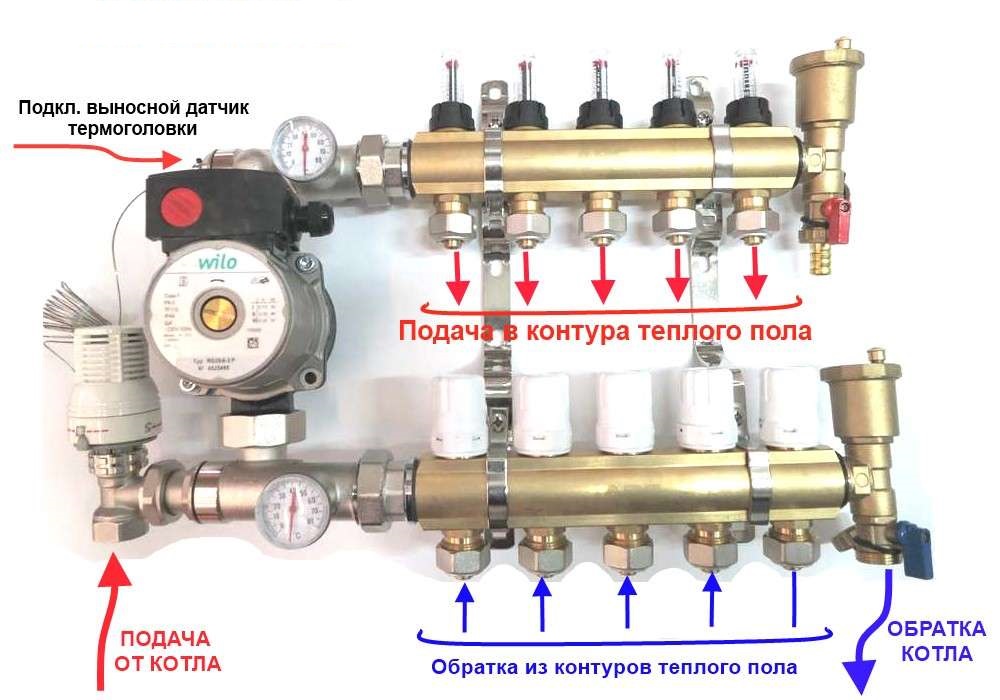

Коллектор. Устройство, к которому производится подключение контурных труб для подачи теплоносителя и возврата воды в котел для подогрева. Коллектор оснащен переходниками для подключения нескольких контуров.
Котел. Небольшой прибор, которой подключается к электросети. К котлу подключаются трубы, через которые проходит вода, поступающая в контурные трубы, расположенные на полу.
Циркуляционный насос. Применяется для непрерывной циркуляции теплой воды в системе. Насос обеспечивает более быстрый обогрев пола, за счет высокой скорости прохождения воды по трубам.
Клапаны. Данные конструктивные части позволяют регулировать подачу воды, обеспечить отведение воздуха из тепловой системы и провести экстренный слив воды при поломке конструкции теплого пола.
Термостат и датчики температуры. Датчики позволяют определить температуру воды в системе и температуру воздуха в комнате.

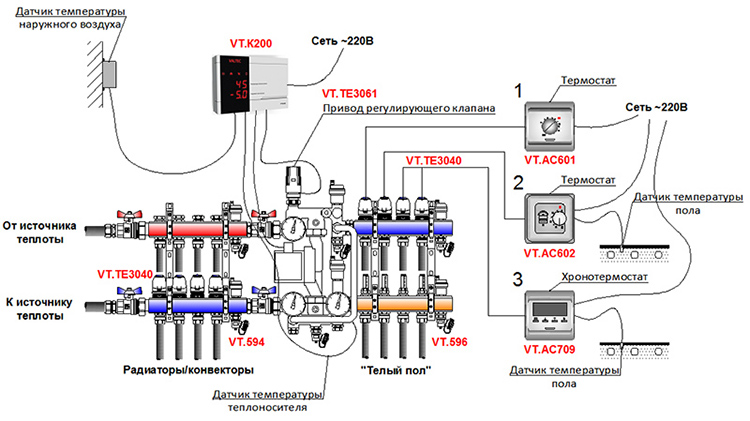

Схема подключения теплого пола к системе отопления:

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

https://bph-saratov.ru/otoplenie/ne-prodavlivaet-teplyj-pol.html

Водонагреватель и ТЭН – какие поломки бывают

Чаще всего с ТЭНом для водонагревателя возникает такие проблемы как:

Перегрев и обрыв нити нихромной спирали – в электрической цепи появляется разрыв, как следствие ТЭН не может греть. Починить невозможно.
Впоследствии замыкания или пробоя корпуса изолирующий слой устройства разрушается и возникает утечка тока. Если заземление отсутствует, то корпус водонагревателя будет бить электрическим током. Требуется замена на новый ТЭН.
Образование слоя накипи на поверхности детали – накипь не только снижает скорость нагрева воды, но и спровоцировать утечку тока. Поверхность ТЭНа можно попробовать очистить от накипи.

Это интересно: Схема электроснабжения двухэтажного дома с двумя щитами: общий взгляд

Что можно отремонтировать самостоятельно

Когда речь идет о ремонте водяного пола своими руками, то, прежде всего, нужно собраться мыслями и внимательно ознакомиться с конструкцией системы. Грамотное проектирование и фактическая реализация обогрева работает до 50 лет. При этом нельзя исключать скрытые дефекты или внешние факторы, которые могут спровоцировать аварийную ситуацию.

Провести ремонт на случай пробоя теплых водяных полов можно самостоятельно. Признаком протечки служит резкое снижение давления в трубопроводе. И даже в том случае, если произошла совсем незначительная разгерметизация магистрали, последствия могут быть серьезными. Прежде всего, устанавливается место протечки теплого пола.

Если на поверхности пола появились влажные пятки, то установить его не составит особого труда. В противном случае нужно использовать дистанционные индикаторы влаги или тепловизоры. В том месте, где произошло повреждение трубопровода, прибор покажет яркое светлое пятно.

Перед тем как приступить к работе, обязательно перекройте кран подачи воды. Затем обеспечьте доступ к поврежденному участку магистрали, который позволит вырезать часть трубы с пробоиной.

Важно! Свободные концы закройте специальными заглушками, а если их нет под рукой, то используйте для этой цели резиновые перчатки или целлофановый пакет. Это предотвратит проникновение грязи в систему

Чтобы провести ремонт участка теплого водяного пола, нужно приобрести:

отрезок трубы нужного диаметра;
фитинги;
обжимной ключ.

Обратите внимание, что для ремонта трубопровода резьбовые фитинги для замуровывания непригодны. Этот материал ненадежный и может дать утечку

Аккуратно очистите один конец трубы. Развальцуйте его и наденьте фитинг, отпрессовав двойным движением. Аналогичным способом подготовьте к монтажу и второй конец трубы.

Проведите опрессовывание фитинга с другого конца ремонтируемой трубы, отрежьте нужный размер и отпрессуйте соединения. Откройте кран подачи воды и проконтролируйте место утечки. Если все в порядке, залейте новую стяжку.

Таким способом ремонтируется поврежденная трубу системы из металлопластика. Если теплый водяной пол проведен трубами ПВХ, то процедура замены проходит другим способом

Невзирая на прочность материала ПВХ, иногда по своей же неосторожности можно повредить трубу. Например, сверлением

Поврежденную ПВХ трубу надо ремонтировать с использованием специального паяльника и ремонтной муфты. Для проведения ремонтных работ следует сначала сопоставить размеры муфты с размерами трубопровода, а после этого, при помощи паяльника установить.

Провести ремонтные работы водяного пола самостоятельно можно и в случае, если причина неравномерного прогрева – неработающий контур.

Сначала тщательно осматривается распределительный щиток

Особое внимание уделить местам подсоединения контуров. Балансировочный клапан самостоятельно определяет, как и сколько подается воды

Если клапаны нарушены, то их обычно балансируют самостоятельно.

Для этого по очереди откручивают каждый клапан и контролируют насколько стало теплее. Предотвратить такую проблему можно, если изначально установить автоматический контролер, способный собирать информацию о температуре в комнатах и распределять тепло в петлях.

Если полы совсем не нагреваются, то вероятней всего насос вышел из строя. Обнаружить такую поломку легко – насос не жужжит и не вибрирует.

Для начала проверяется подача напряжения на агрегат. А также проконтролировать возможность скопления солей. Часто мелкая неисправность насоса приводит его в негодность. Но исправить все можно обычными профилактическими процедурами. Нужно сначала его снять и попытаться крыльчатку насоса провернуть отверткой. Когда ротор начнет свободно вращаться, попробовать его снова установить и запустить. В большинстве случаев после такого «ремонта» он начинает нормально работать.

Завоздушенность системы часто приводит к тому, что теплый пол перестает нагреваться. Чаще всего такая поломка встречается после полного его отключения, например на лето. При запуске образуются воздушные пробки, которые снижают теплоотдачу. Убрать лишний воздух можно самому, но лучше обратиться за помощью к специалистам.

Самой банальной причиной неравномерного нагрева теплого водяного пола является загроможденность комнаты мебелью. Поэтому, перед его установкой нужно правильно определиться с местами, где вы планируете поставить мебельные гарнитуры. Желательно не класть трубы на местах будущей установки шкафов, громоздких кресел и диванов. Но если это уже произошло, то остается один вариант – отодвинуть мебель и освободить места, где установлен водяной теплый пол.

Виды полов

Существуют три различные конструкции теплых полов. Они отличаются применяемым теплоносителем, а, следовательно, состоят из различных элементов:

Водяные полы. Представляют собой металлополимерные трубы, залитые бетонной подушкой. Теплоносителем является вода, нагреваемая котлом или подаваемая в систему центрального отопления.

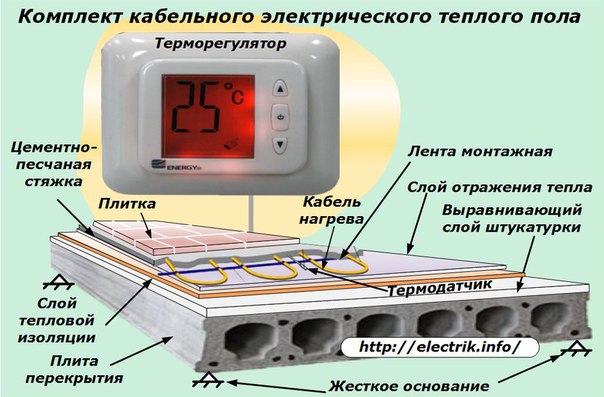

Электрические полы. Основным нагревательным элементом является электрический кабель. Он монтируется в пол, нагрев его регулируется при помощи термостата.
Инфракрасные пленочные покрытия. Это тоже электрические сопротивления, смонтированные в специальном пленочном покрытии. Имеют заводское исполнение. Включается в сеть и регулируется терморегулятором. Наиболее модернизированы и адаптированы под любое покрытие.

В зависимости от применяемого типа оборудования, могут отличаться причины, почему теплый пол не греет. Каждый конкретный ремонт теплого пола может зависеть от работы узлов, из которых состоит система. Однако существуют общие причины не удовлетворительной работы различных видов полов.

Существует множество видов инфракрасных покрытий

Проблемы с отопительным контуром

Насос должен быть подобран согласно требованиям отопительного контура.

Не всегда сбои в режиме работы контура отопления связаны с неисправностью основного нагревательного элемента. Если котел работает, но не греет батареи, причину нужно искать в самой разводке.

Перечень основных неисправностей контура отопления:

засорился фильтр на обратке или игольчатый кран (кран Маевского);
недостаточная мощность циркуляционного насоса;
не соблюдены правила монтажа контура отопления с естественной циркуляцией.

Любая из вышеперечисленных проблем должна решаться до начала отопительного сезона. В противном случае помещение на несколько дней может остаться без тепла, так как ремонт предусматривает полный слив теплоносителя.

Итак, почему котел не греет батареи, если на протяжении предыдущих лет все работало нормально? Причина – грязевая пробка, которая образовала на фильтре контура отопления и собой полностью перекрывает ток теплоносителя. Решается она просто – вода с труб сливается или при помощи байпасов ее циркуляция перекрывается, фильтр прочищается. Чтобы предотвратить повторения подобной ситуации, необходимо произвести полную замену теплоносителя с параллельной промывкой всего контура.

В гравитационной системе наклон труб имеет ключевое значение.

Вторая причина, почему котел работает, а батареи – холодные – это недостаточная мощность циркуляционного насоса. Производительности прибора не хватает для того, чтобы своевременно и эффективно перекачивать весь объем теплоносителя. Либо же в доме система отопления имеет ответвления, которые находятся на существенном расстоянии от насоса. Как результат – циркуляционный насос перегревается, нагревательное оборудование работает с перерасходом энергоносителя, а радиаторы остаются холодными. Решение – заметь перекачивающее теплоноситель устройство на более мощное.

Если в доме двухтрубный контур обогрева с естественной циркуляцией воды, и во время отопительного сезона часто замечают, что котел включен, а батареи – холодные, то причина кроется в несоблюдении уклона магистрали. Согласно нормативной документации, только уклон труб равный 10 мм на каждый погонный метр в системе отопления с естественной циркуляцией обеспечит нормальное перемещение теплоносителя. Как результат – равномерный прогрев батарей во всем доме. Если уклона нет, происходит застой теплоносителя, что отрицательно сказывает на температуре радиаторов. Решить проблему можно, полностью переделав разводку.

Вибрация и удары

Стандартно собранные патронные ТЭНы не предназначены для работы в условиях повышенной вибрации и при механических ударах. Такие факторы быстро разрушают внутреннюю оснастку нагревательного прибора. Контакт размещенных внутри нагревателя элементов с окружающей средой провоцирует окисление незащищенных материалов. Для предупреждения ранних окислительных процессов подбирайте нагреватели, которые способны качественно и бесперебойно функционировать в условиях повышенной механической и вибрационной нагрузки. Поставщик должен знать, какой тип товара стоит порекомендовать.

Это интересно: Отключился свет в квартире, а у всех соседей свет есть: что делать

Знакомство с устройством теплого пола

Для того, что бы знать о вероятных причинах, ввиду которых ваше домашнее отопление работает с перебоями или вообще не функционирует, необходимо знать принцип действия системы отопления и то, каким образом функционируют основные детали и элементы конструкции. Если ваш водяной пол плохо греет, не соответствуя заданными параметрами, основные причины лежат на поверхности. Все дело в технических недочетах, допущенных во время укладки водяного пола. Обычно это нарушения технологии монтажа, неправильно подобрали расходные материалы и дополнительное оборудование.

Специфика монтажа оборудования заключается в том, насколько правильно уложен водяной контур и грамотно осуществлено подключение трубопровода к системе отопления. Отсутствие правильных гидравлических расчетов, неправильная настройка смесительного узла приводят к тому, что греющий пол теплоноситель начинает поступать в трубопровод с перебоями или же его температура существенно ниже, чем требуется.

Оценивая всю конструкцию можно сосредоточиться на следующих конструктивных элементах системы отопления. Теплый пол чаще всего не греет по следующим причинам:

вышел из строя термостат и датчик контроля температуры;
вышел из строя балансировочный клапан;
перестал работать циркуляционный насос;
поломался накладной термостат-предохранитель;
вышли из строя приводы входных труб коллектора;
нарушилась целостность водяного контура;
проблема с байпасом.

Каждый из этих элементов может выйти из строя, сделав ваш теплый пол не функциональным.

поломка сервопривода, датчиков контроля температуры высока вероятность выход из строя термостата. Аналогична ситуация в балансировочным клапаном. Вышедший из строя клапан не сможет обеспечить нормальный подмес остывшей воды к горячему теплоносителю. Соответственно температура воды в водяном контуре будет недостаточной для обогрева.

Можно долго перечислять вероятные поломки отдельных элементов отопительной системы. В каждом отдельном случае придется искать непосредственную причину, из-за которой теплый пол не включается или работает с перебоями.

Рассмотрим по отдельности, наиболее часто встречаемые виды поломки теплого пола.
