Как правильно отрегулировать смесительный узел для теплого пола?

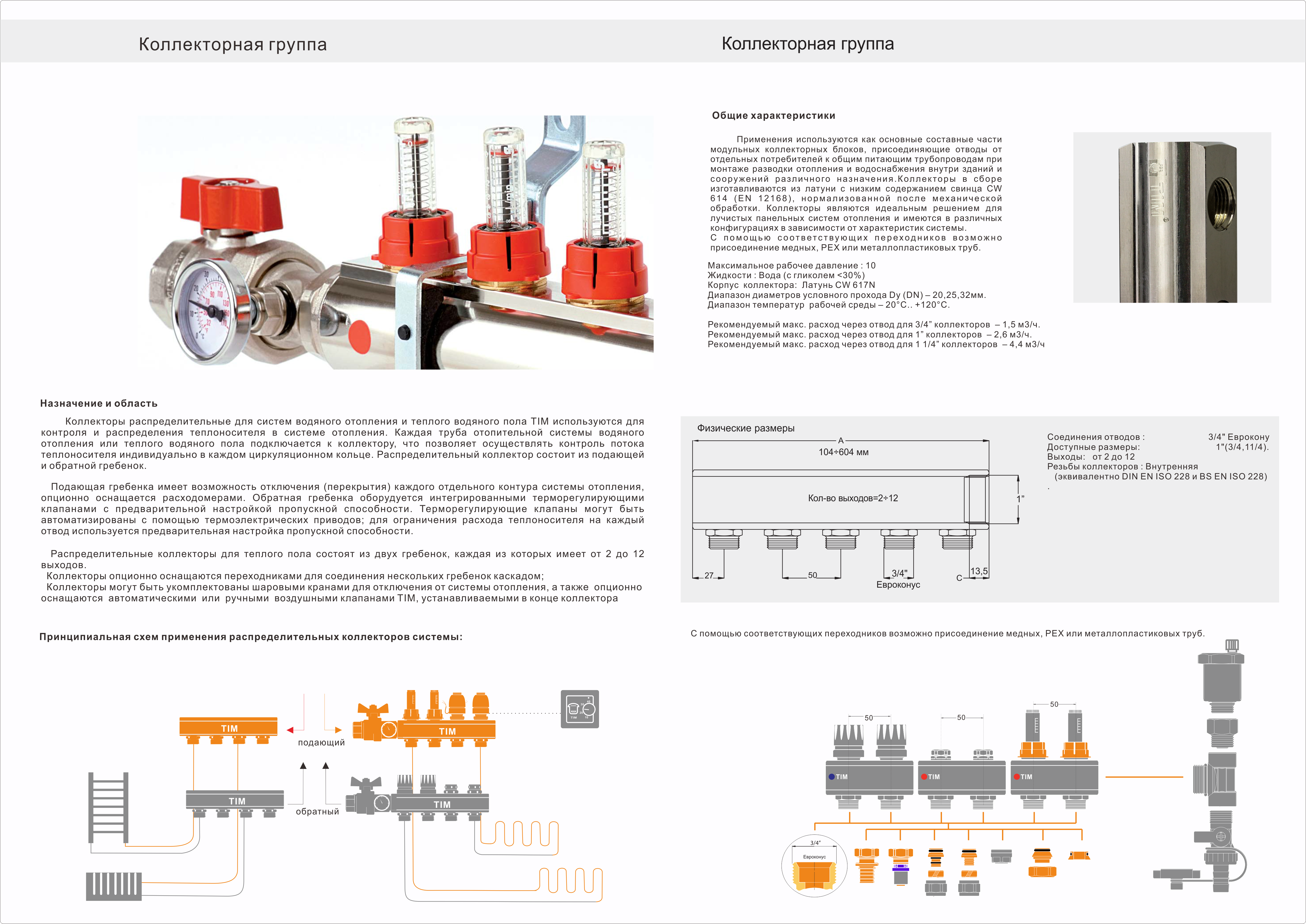

Описание элементов коллекторной группы

производит нагревательное оборудование для систем отопления, радиаторного и напольного. Для водяного обогрева приобретают трубу, перфорированный утеплитель с элементами крепления для жидкостной магистрали.

Трубы подключают к гребёнке, которая состоит из подающего и обратного коллекторов. Что предусматривает распределительный жидкостной блок от «Valtec»?

1. Подающий коллектор; к нему подключается магистраль с горячим теплоносителем.
2. Блок оснащён расходомерами, которые контролируют наполняемость напольного водяного контура.
3. Для выведения воздуха предназначается концевая трубка с поплавковым устройством.
4. На обратном контуре имеются выходы для установки термоголовки. Если головка неисправна, то её снимают для ремонта. При этом система обогрева «тёплый пол» работает в штатном режиме, без слива теплоносителя. Термоголовку можно поменять на сервопривод или другое регулирующее устройство.
5. Клапаны расходомера; они укреплены на планке с горячей водой не стационарно. Для них предусмотрено резьбовое соединение. При необходимости их можно снять.
6. Система оснащена поплавковым устройством для отвода воздуха. К нему подключается отсекающий клапан, который позволяет при необходимости снять поплавок.
7. Для удаления теплоносителя из системы отопления предназначен дренажный кран. Он имеет шарнирную конструкцию.
8. Чтобы монтаж коллекторного блока для тёплого пола«Valtec» не вызывал затруднения, в комплект к оборудованию входят переходные ниппели, фитинги. Они оснащены прокладками из термостойкой резины.
9. Рабочая температура гребёнки 90 0С.
10. Оптимальное давление 8 бар.
11. Уровень наполняемости магистрали 2,5 м3/ч.

Рекомендуем: Какие бывают маты для тёплого водяного пола?

Системы, которые не предусматривают расходометров, стоят дешевле, но если наряду с большими помещениями к гребёнке подключена магистраль санузла или ванной комнаты, которые невелики по размеру, то устройство для наполняемости водяного контура необходимо.

Наряду с термоголовкой или сервоприводами она регулирует наполняемость водяного контура и температуру в помещении. Расходомер представляет собой клапан. Он закрывается, предотвращая доступ горячей воды в определённый контур. Устройство срабатывает, если поток теплоносителя превышает допустимую норму.

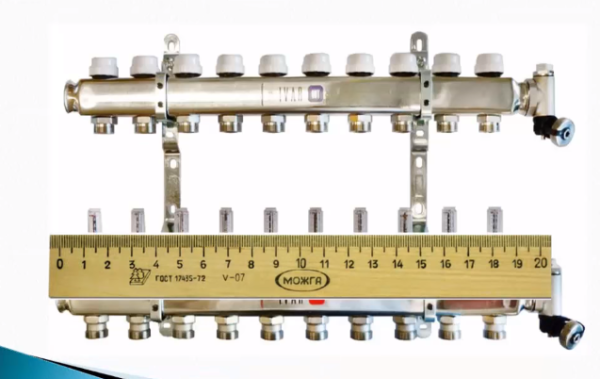

Коллектор «Валтек» для тёплого пола выполнен из нержавеющей стали или из латуни с никелированным покрытием. Фитинги изготавливаются из горячештампованной латуни. Поплавок для воздухоотвода производится из полипропилена.

• Размер коллекторной группы зависит от количества выходов. Если блок предусматривает 3 выхода, то длина трубки 230 мм. При 7 выходах гребёнка имеет длину 430 мм.
• Шаг между выходами 60 мм.
• Размер выхода 1”.

Гребёнка крепится на стену посредство кронштейнов. Они имеют фигурную конструкцию. Край, который плотно прилегает к поверхности стены, предусмотрен для холодного контура. На выступающей поверхности укрепляют трубку с горячим теплоносителем.

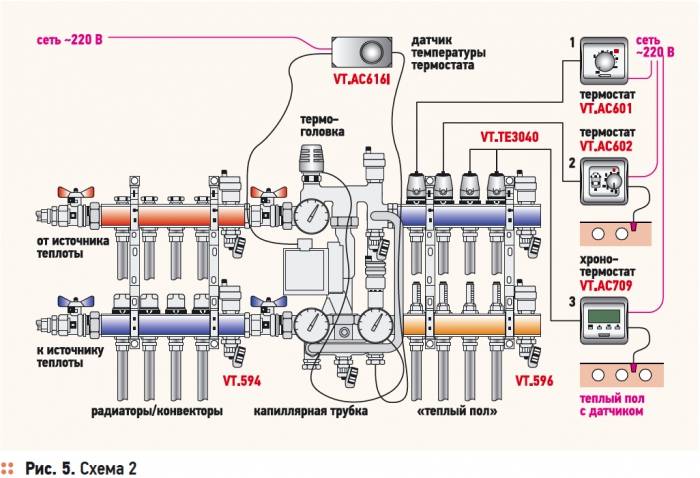

Управляющая автоматика

Данный элемент позволяет управлять системой дистанционно, учитывая температуру воздуха в комнате.

Он позволяет контролировать мощность тепловых потоков и состоит из двух составляющих:

• сероприводов;
• выносного терморегулятора.

Сероприводы располагаются на клапанах входного коллектора, их подключают к терморегулятору. Благодаря этому, есть возможность регулировать мощность нагрева отдельных участков и всей поверхности в целом. Функцией выносных терморегуляторов является управление различными элементами функционирования системы, исключая ручную регулировку элементов системы.

Преимущества

Данный пол отличается универсальностью, его можно использовать для нагрева паркетных и плиточных напольных покрытий

Данные полы идеальны для больших по площади пространств, такие системы обогрева широко используют в современных коттеджах. Их отличает экономичность и практичность. Около 15% электроэнергии можно сэкономить, используя данную систему обогрева пола.

В процессе эксплуатации такого пола не возникают электромагнитные поля. Все перечисленные преимущества делают теплые водяные полы Valtec оптимальным решением для установки в городских квартирах, коттеджах и частных домах (вне зависимости от площади помещения). Благодаря эффективности, практичности и экономичности, эта продукция завоевывает все большую популярность на рынке

Система обогрева не влияет на влажность в помещении и не препятствует комфортному микроклимату в доме.

Отдавая предпочтение водяным полам Valtec, потребителям будет полезно узнать то, чем эта продукция выгодно отличается от остального ассортимента, представленного на рынке. Эффект саморегулирования является отличительной чертой систем обогрева пола. Изменение температуры воздуха пропорционально тепловому потоку. Семилетняя гарантия делает данные полы качественным долгосрочным приобретением. Водяные теплые полы Valtec отличаются оптимальным соотношением цены, качества. Покупатели отмечают, что продукция торговой марки достойна покупки, она отличается долговечностью и делает напольное покрытие теплым.

Подробнее про теплый пол Valtec вы узнаете из следующего видео.

Сборка смесительного узла

Сталкиваясь с такой непростой на первый взгляд задачей, для начала необходимо детально разобраться в тонкостях этого процесса. Ниже приведен пример сборки своими руками смесительного узла, сборка будет производится из металлических составляющих.

Мы будет собирать его по схеме, в которой присутствует термостатический трехходовый клапан-смеситель, последовательное подключение циркуляционного насоса. Для герметизации швов используйте льняную паклю и пасту герметик, хорошие отзывы о пасте Юнипак.

Вам понадобятся следующие материалы:

• Накидные гайки, американки.
• Ручной воздухоотводчик.
• Ниппели.
• Циркуляционный насос.
• Термометр.
• Обратный клапан.
• Шаровый кран.
• Тройники.

Мы собираем на базе трехходового смесителя термостатического клапана ЕСБИ, на коробке указывается, в каком направлении происходит смешение воды. Рабочая температура на выходе 20-43 градуса Цельсия, что соответствует требованиям к системе теплый пол. Данный смеситель уже содержит в себе термостатическую головку, термодатчик и регулятор температуры, который позволяет устанавливать нужную вам температуру. На нем самом стрелками обозначено, в каком направлении течет холодная и горячая вода.

Хорошо зарекомендовала себя на этой нише фирма Wilo. Взяв в руки, осмотрите его, определите, в каком направлении он качает жидкость. Определите направление оси привода, при установке она должна располагаться горизонтально, это одно из обязательных условий работы насоса, в конструкции которых установлен мокрый ротор. Еще одно обязательное условие это то, что коробка коммутации не может находится под насосом.

Если все же у вас он становится именно так, тогда поверните верхний элемент корпуса, к которому подсоединен короб на 180 градусов. Это можно сделать, используя ключ шестигранник, открутив четыре винта, которые соединяют между собой две половинки насоса

Затем осторожно поверните верхний элемент относительно нижнего помпового. Совместите все обратно и закрутите винты. Фото примера смесительного узла для теплого пола

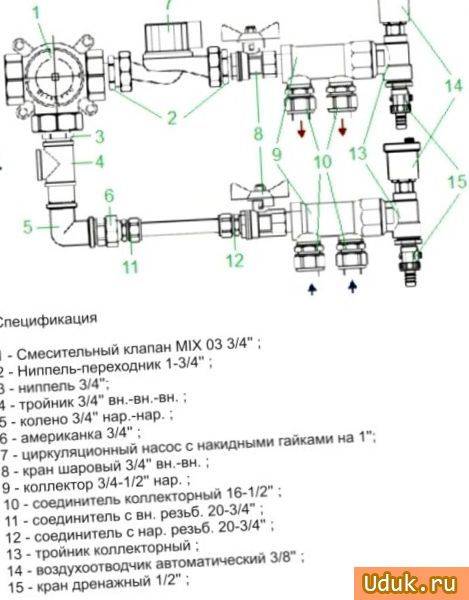

Фото примера смесительного узла для теплого пола

Следующее, что мы должны сделать, это установить термометры на трубу, где происходит подача до процесса смешивания, затем после насоса. Самый последний установите у выхода из обратного коллектора. Выбирайте датчики температуры, оборудованные зондом, которые вкручиваются в центральные гнезда. Целесообразно будет выполнить сверку каждого прибора.

Поскольку в одной цепочке на них действует одинаковый напор, соответственно, и значения у них должны быть одинаковые. Если есть возможность, сверьте с эталонным прибором. Если у одного из устройств показания разнятся, можно отрегулировать это самостоятельно.Если вы снимите крышку, то увидите винт, с помощью которого можно регулировать показания.

Итак, этапы монтажа:

• Соберите участок от первичной подачи к смесительному клапану, соедините между собой запорный и шаровый вентиль и тройник под регулятором температуры. Каждый из четырех кранов должен быть оснащен накидной гайкой. Это делается для легкости в дальнейшем обслуживании.
• Следующий выход концентрата соедините с входящим патрубком смесителя с трехходовым клапаном. Установите в центральном гнезде тройника термометр.
• Установите перемычку байпас , к второму входу накрутите муфту с американкой. Это для легкости монтажа при обслуживании.
• Затем к перемычке подсоедините тройник , одной стороной он должен быть развернут к обратке системы, а другой к коллектору.
• Элемент общей обратки включает в себя один запорный шаровый кран. Нет необходимости устанавливать обратный клапан , поскольку скорее всего он не пригодиться.
• Затем соберите параллельный участок . Установите температурный датчик, предварительно вкрутив тройник.
• Затем пришел черед собирать элемент между насосом и подающим коллектором . В него входит муфта с американкой, тройной соединительный элемент для регулятора температуры, удлинитель, запорный кран.
• Возле коллектора установите шаровый вентиль .
• На выход смесительного клапана накрутите муфту .
• Ну, и практически завершающий этап, это монтаж циркуляционного насоса . Вставьте кольцевую прокладку из резины, закрутите гайку на входном патрубке в насосе.
• Точно так же накрутите и обожмите накидную гайку с другой его стороны. Вот и собран смесительный узел для теплого пола.

Это был окончательный этап, затем разместите этот элемент на месте его монтажа.

Настройка коллекторов с настроечными расходомерами

Предварительная настройка коллекторов теплого пола нужна и важна. Даже если в системе есть термостаты, контроллеры и прочая автоматика. Если доверить регулировку автоматике, через некоторое время все потоки будут максимально открыты. Так что перед пуском системы занимаемся настройкой коллектора. Настраивают расход на холодной системе, не включая котел. Отопление запускают после выставления расходов по петлям — для проверки температуры.

Коллектор Valtec с расходомерами настраивать легче

Что такое расходомер и его устройство

Расходомеры служат для первичной настройки потоков, которая с ними проходит легче, точнее и быстрее. Кроме того, в процессе эксплуатации позволяют оценить текущий расход по отношению к выставленному при настройке. Чтобы понимать механику настройки, нужно знать как расходомер устроен и как работает. Представляет он собой полый корпус с тарельчатым клапаном, который подпирается пружиной. Пружина откалибрована. Ее верхушка выведена в прозрачный конус со шкалой.

Как устроен расходомер Валтек

Для того, чтобы можно было ориентироваться по величинам потока и, собственно, регулировать его, на пружине закреплен указатель потока. В расходомерах, которые устанавливаются на подаче, указатель потока по умолчанию установлен в верхней части корпуса. В таком положении он указывает на «0» и поток перекрыт (как на фото выше). Если расходомеры предназначены для установки на обратном коллекторе, указатель потока у него находится внизу.

Есть два типа расходомеров — с фиксацией положения регулировочной втулки и без нее. Первые надежнее, так как настройки не сбиваются, что может произойти с обычными. Но они дороже. А так как сам коллекторный узел не дешевый, часто устанавливают расходомеры без фиксации.

Как выставлять поток на расходомере

На шкале нанесены метки и числа от 0 до 5. Число обозначает силу потока — это скорость движения теплоносителя в метрах на секунду (м/с). Порядок регулировки потока такой:

• Снимаем (откручиваем) защитный колпачок. На коллекторах Valtec они красного цвета.

• Ослабляем фиксирующую втулку. Если ее нет, этот шаг пропускаем.

• Прокручиваем регулировочную втулку до тех пор, пока указатель потока не остановится на нулевой отметке.

• Крутим в обратную сторону, выставляя требуемое значение.

• Если есть фиксирующая втулка, закручиваем ее до упора.
• Надеваем защитный кожух.

Так, один за одним выставляем расходомеры каждой петли теплого пола. Как вы поняли, без фиксирующей втулки шагов чуть меньше

Обращаем внимание: шаг с выставлением нуля лучше не пропускать. Это занимает не так много времени, но позволяет проверить калибровку

Методика регулировки расходомеров теплого пола

Если все делать по правилам, у вас должен быть теплотехнический расчет, в котором указаны потоки в каждой петле. План есть? Тогда согласно плану выставляете значения. Если нет, будем действовать исходя из размеров контуров. При условии укладки трубы одинакового сечения, надо будет изменять расход исходя из требуемой теплоотдачи. Но в этом случае, необходимо знать длину трубы в каждой петле.

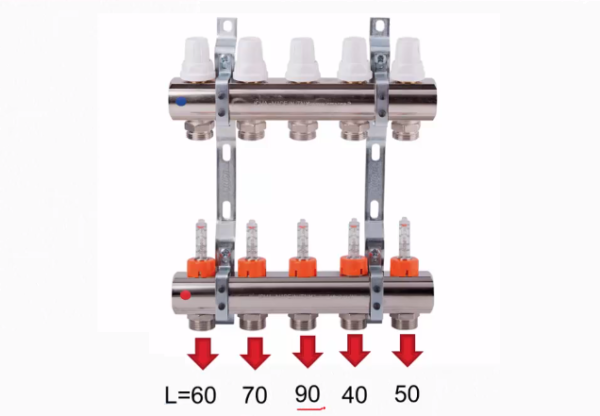

Рассмотрим пример. Пусть у нас будет четыре контура: 90 м, два по 75 м и 50 м. Порядок регулировки расходомеров коллектора Валтек такой:

• На самой длинной петле длиной 90 м расходомер открываем полностью (если нужен максимальный поток) или ставим то значение, которое требуется. Примем, что для данного случая нужен максимальный расход — 5 м/с.  Для этого указатель потока опускаем в самый низ. Там стоит указатель 5 м/с.

• Рассчитаем требуемый расход на 75 метров. Определяем по соотношению длин: 75/90 = 0,83. Расход на первой петле (5 м/с) умножаем на полученную цифру. Получается 5 м/с * 0,83 = 4,17 м/с. Выставляем на двух петлях по 75 м указатель потока чуть ниже отметки 4 м/с.
• По той же схеме рассчитываем расход для 50-метрового контура: 50/90 = 0,55. Вычисляем требуемую скорость движения теплоносителя: 5 м/с * 0,55 = 3,7 м/с. Выставляем указатель потока немного не доходя до отметки 4.

Дальше включаем котел и проверяем насколько верно настроен коллектор. При равной длине и выставленном одинаковом расходе может оказаться, что один контур греет намного лучше. Это связано с другой схемой укладки. В  контуре, который хуже греется, скорее всего больше изгибов или они более крутые. Это увеличивает гидравлическое сопротивление, что снижает скорость движения теплоносителя. А значит, тепла переносится меньше. Решение — немного увеличить расход и посмотреть на результат.

Функционал оборудования и его особенности

Основная функциональная роль, которую исполняет коллектор в системе теплого пола с жидкостным теплоносителем, заключается в распределении водных потоков. Внешне это труба с отводами, снабженными вентилями.

Коллекторный блок VALTEC

С помощью этого прибора исключается ненужный воздух из жидкости, проводится при необходимости слив системы. Еще одной из важных функций коллектора является осуществление регулирования – ручного или автоматического номинального размера потоков, которые направляются в разные водяные контуры.

Устройство коллектора Valtec

Помещается оборудование в специальный коллекторный шкаф, который фиксируется на стене. В отдельных случаях под него отводится подсобная комната.

Входит прибор в состав коллекторного блока, оснащенного, кроме него, еще рядом элементов:

Схема коллектора

• регулирующими клапанами;
• расходомерами;
• крепежными кронштейнами;
• запорными клапанами, имеющими ручное управление;
• отсечными клапанами;
• торцевыми заглушками;
• дренажными клапанами;
• воздухоотводчиками.

Коллекторный патрубок может иметь несколько выходов (3–12). Тип присоединения выполнен по стандарту «евроконус», имеющему наружную резьбу. Есть ограничения по предельному давлению, составляющему 10 бар, соотносимому с температурой теплоносителя ≤ 90°С.

Комплектация и возможности

Под маркой Valtec продукцию выпускает итальянская фирма. На рынке России они с 2003 года, так что наши реалии знают уже не понаслышке. Выпускается обширный ассортимент сантехнических инженерных приспособлений и устройств. И коллекторы для теплого пола среди них.

Общее описание

Коллектор теплого пола Valtec сделан из латуни или нержавеющий стали. Вернее, чаще всего, корпус сделан из нержавеющей стали, а «начинка» — из латуни. В каталоге называются они коллекторным блоком, так как идет пара устройств — на подачу и в обратный трубопровод. Комплекты в сборе оснащены:

• на подающей гребенке стоят расходомеры;
• на обратном трубопроводе — ручные запорные клапаны.

Внизу — подача и тут стоят расходомеры. Вверху — обратный трубопровод, установлены ручные клапаны

В таком варианте при помощи расходомеров можно отрегулировать поток теплоносителя в каждой из петель, а ручные клапаны на обратном трубопроводе служат для блокировки циркуляции. Но данная комплектация может быть автоматизирована. Для этого на ручные клапаны ставят сервоприводы, которые подключаются к установленным в помещениях терморегуляторам. Таким образом, можно поддерживать постоянную температуру пола или воздуха. Зависит от того, где установлены датчики тепла, потому что терморегулятор реагирует на их показания.

На коллектор Valtec также ставится автоматический отводчик воздуха. Это устройство, которое позволяет удалять попавший в теплоноситель воздух в автоматическом режиме.

Ассортимент

Все коллекторные блоки для теплого пола Валтек можно разделить на две группы: с настроечными расходомерами и без них. Всего три варианта в первой группе и два во второй, но в каждом количество подключаемых отводов от двух до двенадцати.

• С расходомерами на подаче
  • VTc.594.EMNX. Корпус — нержавеющая сталь AISI 304, фитинги — латунь CW617N, уплотнители — EPDM 70Sh, количество выходов — от 2 до 12. Рабочее давление 8 Бар, условный диаметр коллекторов — 1 дюйм, выходы — наружная резьба 3/4″, подсоединение — евроконус. Цена — от 9 тыс. руб. (на 2 выхода), до 25 тыс. (на 12 выходов).
  • VTc.589.EMNX. Коллектор для систем с пропиленгликолем. Корпус — нержавеющая сталь AISI 304, латунные фитинги и уплотнители из этилен-пропиленового каучука (EPDM 70Sh). Рабочее давление 9 Бар, температура теплоносителя не выше 90°C. Условный диаметр коллекторов — один дюйм, выходы на 3/4 дюйма евроконусом.

    Таблица совместимости разных коллекторов Valtec с комплектующими

  • VTc.596.EMNX. Латунный коллектор Valtec (латунь CW617N) с никелированным покрытием. Уплотнители EPDM 70Sh, фитинги из той же латуни. Рабочее давление 10 Бар, выходное подсоединение — евроконус, диаметр 3/4″.
    • условный диаметр коллектора 1 дюйм, количество выходов от 3 до 12. Цена от 12 тыс. руб. за 3 выхода, до 38 тыс. руб. за 12 выходов;
    • условный диаметр коллектора 1 и 1/4 дюйма, количество выходов от 4 до 12. Цена от 9 тыс. руб. за 4 выхода, до 45 тыс. руб. за 12 выходов.
• С ручными клапанами
  • VTc.588.EMNX. Нержавеющий коллектор теплого пола VTc.588.EMNX с термостатическими клапанами. Теплоноситель — вода или пропиленгликоль, рабочее давление 9 Бар, температура 90°C. На подаче стоят настроечные ручные клапаны. Количество выходов — от 3 (6 тыс. руб.) до 10 (15 тыс. руб.), подсоединение через евроконус 3/4″, условное сечение коллекторов — 1″.
  • VTc.594.EMNX. Латунный коллектор Valtec для систем с повышенной температурой — до 120°C, давлением 10 Бар. В комплекте ручные балансировочные клапаны и термостатические.
    • условный диаметр коллекторов 1″, количество выходов от 3 (10 тыс. руб.) до 12 (27 тыс. руб.);
    • коллекторы сечением 1 и 1/4″, количество выходов от 4 (16 тыс. руб.) до 12 (36 тыс. руб.).

В базовую комплектацию входят заглушки коллекторов, автоматические воздухоотводчики, дренажные краны (для заполнения или слива теплоносителя), кронштейны для установки.

Это интересно: Влагостойкие листы ГВЛ для пола 1200х600х20 мм Knauf — характеристики изделий «Суперлист» и « Суперпол», вес материала толщиной 10 мм, технология укладки листов

Настройка теплого пола

И вот, система отопления заполнена и испытана, котел запущен. Все готово к настройке системы отопления.

Перед началом настройки отопления, необходимо определиться с ее целями и задачами. Основная задача балансировки заключается не в том, чтобы установить требуемый расход в каждой петле, а установить соотношение расходов по петлям или баланс расходов. Стоит помнить, что окончательный расход устанавливается во время настройки насосно-смесительного узла. Изменяя общий расход теплоносителя через коллектор, соотношение расходов через петли сохранится.

Настройка теплого пола с помощью расходомеров

Существенно влияет на балансировку наличие на коллекторном блоке расходомеров. Расходомеры, значительно ускоряют балансировку и позволяют ее сделать без включения котла. Это возможно потому, что расходомер показывает расход теплоносителя по каждому контуру в реальном времени.

Распределение потоков теплоносителя необходимо осуществлять таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Чтобы это получилось, желательно знать требуемые тепловые нагрузки на петли. Но даже, если этих данных нет, можно выставить расходы пропорционально длинам петель. В большинстве случаев, такой подход не дает большой погрешности из-за того, что петли с большими длинами имеют так же и большие мощности.

Балансировка начинается с самой длинной петли или петли с самой большой мощностью, если это известно. Далее регулирующий клапан на этой петле открывается в максимальное положение. В дальнейшем относительно него будут выставляться расходы всех остальных петель.

Для примера рассмотрим коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.

Пример HTML-страницы

Как мы уже говорили, настройка начинается с большей петли, имеющей длину 100 м. Она открывается на максимум. Допустим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.

Расход теплоносителя на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.

Расход теплоносителя на четвертой петле должен быть: (50/100) · 4 = 2 л/мин.

Проблемы при настройке теплого пола

На практике, может получиться так, что на третьей петле расход при полностью открытом клапане установится на уровне 2,5 л/мин, хотя нам нужен расход 3 л/мин. Это говорит о том, что данная петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины. Как правило это бывает из-за наличия большего количества отводов, калачей или подводящих участков. Если такое случится, то вам придет, все же включить котел и дальнейшую балансировку проводить с включенным котлом и хотя бы с минимальным теплосъемом в помещении.

При этом первая петля настроится на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин., и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин.

После того, как все расходы в петлях выставлены, балансировка петель теплого пола может считаться законченной. Следующим этапом идет настройка насосно-смесительного узла.

Настройка теплого пола без расходомеров

Если на коллекторе не установлены расходомеры, то о расходах в петлях придется судить только по косвенным признакам.

Балансировка без расходомеров производится только с включенным котлом и хотя бы с минимальным теплосъемом в помещении. Лучше, если на улице будет температура не ниже +5 ºС, при этом в помещениях не должно быть открытых окон и каких-либо значительных тепловых выделений, например, работающего камина. После этого систему необходимо оставить прогреваться на несколько часов, до тех пор, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.

Пример HTML-страницы

Правильность настройки системы определяется одним из следующих способов:

• По температуре теплоносителя в обратном трубопроводе;
• По средней температуре пола.

Три способа регулировки расходомеров

От правильности регулировки этих приборов зависят показатели микроклимата в помещении и равномерность нагрева пола на различных участках. Кроме того, за счет регулировки расходомеров удается значительно уменьшать потери энергоносителей на обогрев зданий

А это очень важно, учитывая сегодняшнюю стоимость электроэнергии и газа

Неопытные монтажники считают, что для того чтобы температура контуров была одинаковой, показатели расходомеров также должны быть на одном уровне и таким образом их настраивают.

Неопытные монтажники настраивают все «по линеечке», полагая, что расход везде одинаковый

Это неправильно, если бы так было на самом деле, то зачем тогда нужны довольно сложные с инженерной точки зрения приборы? Трубы разной длины должны получать различный объем теплоносителя, только в этом случае их температура будет одинаковой. Соответственно, показания расходомеров на каждой петле индивидуальные.

Показания расходомеров на каждой петле индивидуальные

Есть несколько способов настройки расходомеров.

Первый способ

Самый правильный, быстрый и точный. Регулировку нужно делать с учетом параметров гидравлического сопротивления каждого контура. Для этого компания VALTEC разработала специальную программу, воспользоваться которой можно на сайте официального представителя. Работать с программой очень просто, заполняйте все таблицы своими данными и в итоге получите сопротивление каждой петли. Единственное неудобство – результаты даются в килограммах в секунду, а на расходомере шкала в литрах в минуту. Для того чтобы пользоваться шкалой расходомера, нужно полученные данные умножить на 60. Устанавливайте шкалу расходомера для каждой петли согласно полученным значениям по очереди.

Программа гидравлического расчета

Второй способ

Применяется в случаях, когда куплен самый дешевый коллектор без расходомеров со шкалой. Вместо них установлены обычные регулировочные клапаны, расход изменяется их поворотом по или против часовой стрелки.

Коллектор с регулировочными клапанами

Рекомендуется установить расходомер на «обратке», они не регулируются, но зато имеют шкалу. Крутите настроечным клапаном, а фактические значения расхода контролируйте по шкале обратки.

Схема установки расходомера

Если по каким-либо причинам установить расходомеры на «обратку» невозможно, то следует пользоваться прилагаемой к коллектору таблицей. В ней указано изменение количества теплоносителя в зависимости от числа поворотов регулировочного клапана. Программа расчета дает значения в процентах, нужно этот параметр найти в таблице, таким образом можно узнать, на сколько оборотов закручивать или выкручивать клапан. Этот способ сложнее, зато позволяет экономить деньги во время покупки коллектора.

Необходимые значения в таблице отмечены галочкой

Третий способ

По-научному называется эмпирическим, а по-простому «на глазок». Для него необходимо знать фактическую длину каждой петли. Регулировку нужно начинать с самой длинной.

Длины петель

Клапан, регулирующий эту петлю, откройте на максимум. Далее сделайте расчеты в процентах, насколько каждая из оставшихся петель отличается от самой длинной и на такой же процент уменьшайте зазор регулировочного клапана. Это предварительная регулировка, в дальнейшем надо вносить корректировки в зависимости от фактической температуры петель. Процесс может занять несколько дней, система подогрева пола очень инерционная и сразу заметить изменение ее температуры невозможно.

В конечном результате нужно добиться одинаковой температуры теплоносителей на обратке каждой петли.

Для измерения можно пользоваться накладным термометром или более современным пирометром

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия.

Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

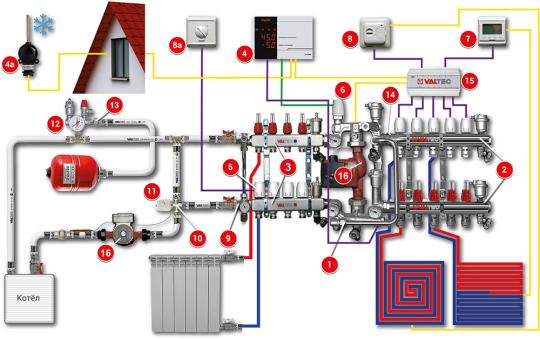

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.
