Как устроены подъемно-поворотные ворота (20 фото)

Способ управления

Косвенно мы уже затрагивали этот вопрос в предыдущих пунктах. Теперь обобщим. По способу управления гаражные ворота бывают:

• с ручной системой управления, когда открывать и закрывать приходится, применяя собственную силу. Особо напрягаться все равно не придется, так как подъемные механизмы любых ворот берут на себя основную нагрузку. Такие ворота стоят дешевле, многие считают их более надежными;
• с электроприводом, который берет всю нагрузку на себя. Это удобно, а в случае отсутствия электроэнергии их можно легко открыть и закрыть вручную, главное чтобы был дополнительный вход в помещение для разблокировки автоматики. Альтернатива – наличие источника резервного питания. В зависимости от способа управления автоматические ворота могут быть: с кнопкой, которая располагается на стене. Не лучший вариант как с точки зрения безопасности, так и с точки зрения удобства. Чтобы открыть ворота, придется выходить из машины. Такой вариант годится только лишь в качестве резервного на случай утраты пульта ДУ;
• с пультом ДУ, который передает сигнал на привод ворот. Открывать и закрывать ворота можно из машины или из дома – главное, находиться в зоне действия приемника. В таком удобстве кроется и главный минус – дешевая автоматика часто не оснащена системами кодирования и можно легко перехватить сигнал, потому лучше выбирать наиболее безопасные системы европейских производителей. Желательно иметь пульт с возможностью изменять частоту передачи сигнала, так как если несколько устройств близко друг к другу будут работать на одной частоте, то выйдет полная неразбериха, а это вполне возможно при наличии автоматических ворот у соседей по участку;
• с управлением через смартфон. Тут используется не радио-сигнал, а спутниковая связь. Приложение позволит также просматривать актуальное состояние гаражных ворот. Удобно, ведь не придется иметь еще и пульт, функционально, но дорого.

Габариты будущих гаражных ворот, примерный подсчет.

Однозначно сказать, что есть стандартные размеры для ворот нельзя, так как каждый делает ворота под свои основные задачи, но все же можно выделить размер который лучшим образом подойдет для большинства задач. Как говорилось выше, у каждого производителя есть своя спецификация размеров и шага в размерной таблице. Что из этого следует? То что у разных производителей к примеру ширина шага отличается (то есть шаг 100 мм. или же 120мм.). Теперь более точные подсчеты: средняя ширина автомобиля порядка 180 см. + нам необходимо будет место по бокам машины, пуска по 30 — 40 см. и того выходит порядка 2,5 м. По высоте необходимо рассчитывать с учетом вашего автотранспорта, так как высота у того же джипа и легковой машины отличается, в среднем это порядка 2,2 — 2,5 метров вполне хватит. И того мы получили размеры ворот гаража они будут равны по ширине порядка 2,5 — 3 метра и по высоте примерно столько же 2,2 — 2,5 метра. Зачем же нам такие точные данные, если производитель может изготовить гаражные ворота под любой размер? Только для того, что бы сэкономить немного денег (цена вопроса может достигать и 5000 тысяч рублей), точно подсчитав все размеры, нам не нужно будет заказывать ворота больших габаритов (габаритов которые нам просто не нужны будут).

При выборе гаражных ворот прекрасным вариантом станут секционные ворота в гараж. Размеры и цены, а также функции конструкции имеют преимущества перед другими разновидностями. Перед тем, как приобрести подобные изделия, стоит ознакомиться с отдельными моделями, их достоинствами и дополнительным оснащением. Секционные воротные системы отличаются особенностями установки и разными тонкостями. Благодаря высокой устойчивости от взлома, подобные конструкции получили широкую популярность.

Секционные конструкции обладают высокими эксплуатационными качествами

В качестве достойной замены распашных устройств были спроектированы полотна секционных ворот в гараж. Размеры и цены на данные модели можно выбирать индивидуально. Устройства применяются для разнообразных гаражных построек, для ограждения фасадной части участка, на производственных участках и складских помещениях.

Подобные модели обладают множеством достоинств:

• применение современных технологий позволяет использовать данные устройства при любой погоде;
• обладают великолепной герметизацией проема и высокими теплоизоляционными характеристиками;
• стойкостью к взлому;
• минимальный риск возникновения травм;
• возможность автоматического управления;
• дополнительные устройства;
• используется современный дизайн.

Размеры гаража на 1 машину: оптимальные параметры

Как правило, в большинстве семей нашей страны по одному автомобилю, поэтому чаще всего автомобилисты задаются вопросом, какие оптимальные стандартные размеры гаража и автомобиля брать за основу, чтобы построить максимально удобный гараж.

Каким показателям должен отвечать гараж:

• Вместить авто так, чтобы вокруг нее можно было без проблем перемещаться, и чтобы был доступ к ее днищу.
• Потолок должен быть высоким, чтобы была возможность работать и с крышей машины, к примеру, устанавливать на нее дополнительное место для перевозки вещей, велосипедов и т.д. Кроме того, высота гаража может быть важна для удобной промывки машины.
• Следует строго учитывать все необходимые рабочие поверхности и полки, шкафы, полки для хранения инструментов, для каких-либо работ по выправлению небольших вмятин или для замены поставляющихся автомобильных запчастей.
• Учитывать также следует наличие ремонтной ямы или возвышения под днищем автомобиля.

Как только план полностью готов, значит учтены все необходимые автомобилисту поверхности, ящики, стеллажи и другие необходимые дополнения. После составления плана, где уже учтена вся необходимая площадь, можно смотреть, какие использовать материалы, утеплять или нет, какая будет осветительная техника, а также, должен ли гараж вмещать в себя какой-либо функционал, кроме необходимого для работы и ремонта машины.

Таким образом, становится понятно, почему существует острая необходимость знать точно, какие размеры будут у автомобиля, если гараж уже готовый. В случае же, если гараж ещё только в стадии проектировки, можно пользоваться усреднёнными данными. Их можно высчитать и самим, зная минимальные габариты одной желаемой модели автомобиля и максимальные габариты другой предполагаемой машины.

Виды ворот и их стандартные размеры

Перед определением размера изделия необходимо выбрать его тип, который может различаться по способу въезда, удобству и сложности открывания. Существуют автоматические – управляются дистанционным пультом. После выбора оптимального способа въезда можно приступать к определению размера гаражных ворот. Стандарт предполагает размещение одного автомобиля, но зачастую необходимо вместить два или более. В этом случае расширяют въезд и определяются с количеством проёмов. Он может быть один, но достаточно широкий, либо два поуже. Ширина одной большой секции должна быть не менее 550 см. Высота ворот гаража подбирается индивидуально, в зависимости от габаритов и типа автомобиля.

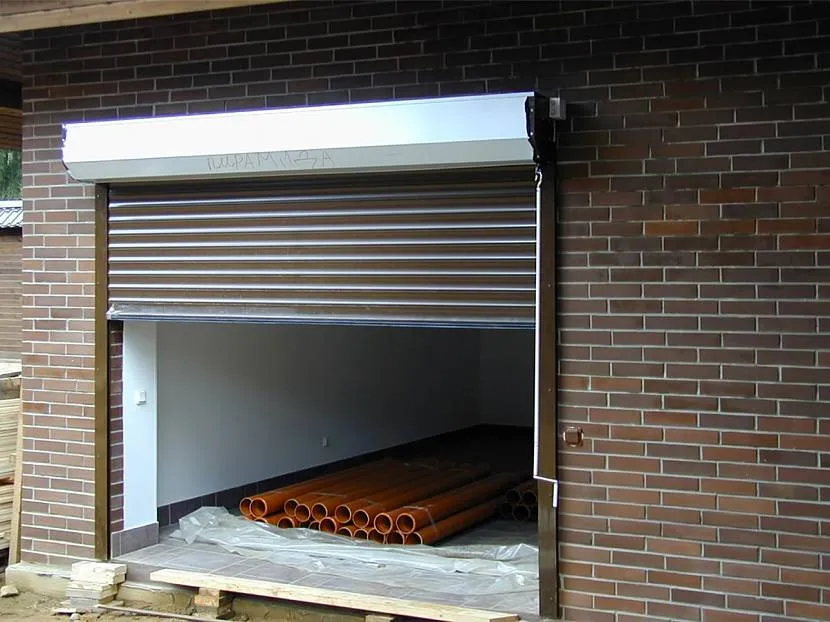

Рулонные подъёмные

Они представляют собой скручивающиеся в рулон при открывании алюминиевые пластинки. Складываются в специальный короб из плотного и защищённого от повреждений материала. Устанавливаются как внутри здания, так и снаружи. Механизм можно вмонтировать непосредственно в проем, однако, это уменьшит их высоту.

Рулонные воротаИсточник rollettpro.com

Управляются вручную и автоматически, зависит от выбранной комплектации и стоимости. При ручном управлении проем выполняется шире, тогда как автоматика позволяет немного сэкономить пространство

Важно, чтобы сложенные пластины не перекрывали часть проёма гаража. Минимальные размеры ворот – 80х80 см, максимальные – 1150х850 см

Для легкового транспорта вполне подойдёт размер от 250х210 по ширине и высоте соответственно.

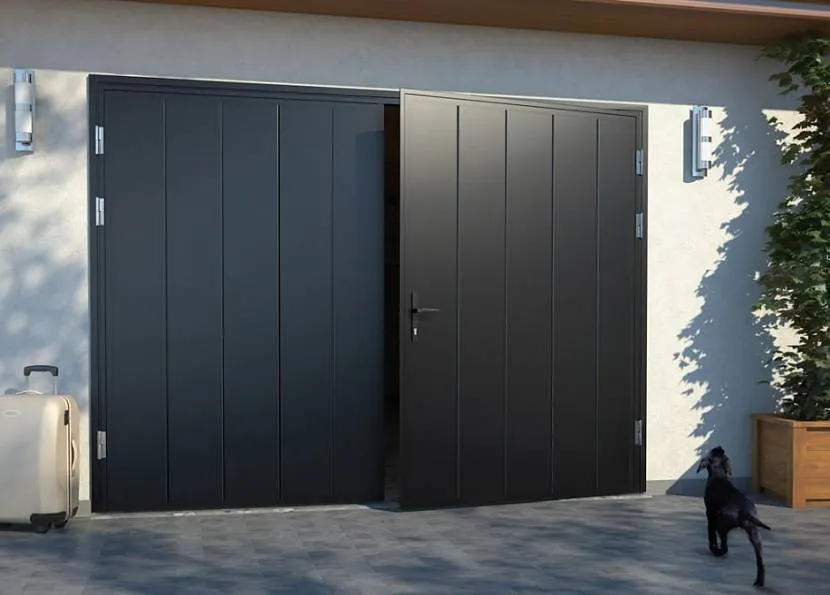

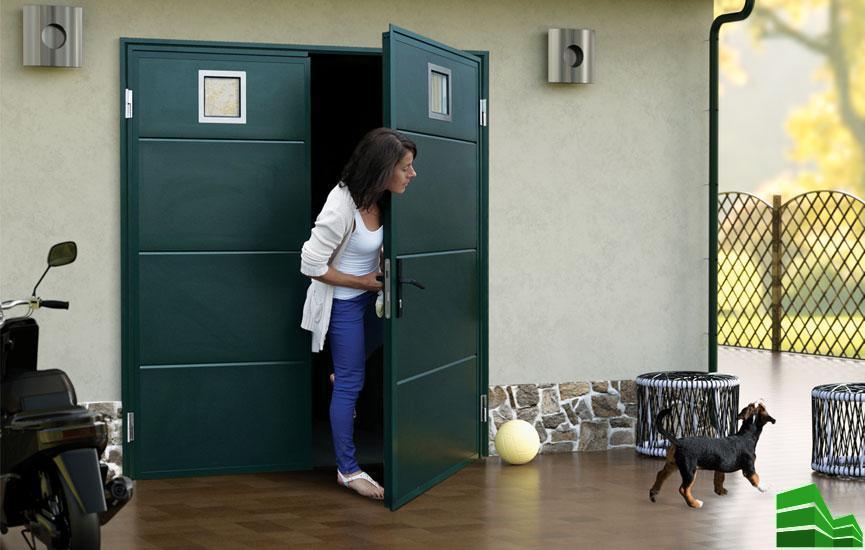

Классические распашные

Самый распространённый и доступный вариант, представляющий собой две створки, распахивающиеся во двор или на улицу. Просты и надёжны в эксплуатации. Большинство производителей изготавливают их по индивидуальным размерам.

Подобрать высоту такого въезда проще, чем у остальных, за счёт дверей, которые не забирают лишние миллиметры при размещении

Важно учитывать тип автомобиля и будет ли на нем размещаться багажник сверху. Стандартный размер для легкового транспорта – 300х190 см.

Распашной въездИсточник alumdevelop.ru

Распашные ворота производят из дерева или металла, также обивают сэндвич панелями. Чаще всего выбирают металл, так как он наиболее крепок и долговечен. К тому же за ним не нужен особый уход, чтобы сохранить изначальную прочность

При окончательном выборе важно учитывать дополнительное место для створок

Откатные ворота

Состоят из единственной створки, которая сдвигается вбок параллельно стене при открытии. Существуют и двухстворчатые откатные ворота, разъезжающиеся в разные стороны гаража. Минимальный размер для легкового автомобиля – 300х190 по ширине и высоте соответственно. В производственных зданиях они устанавливаются для размещения крупногабаритного транспорта, размеры могут достигать 3000 см по ширине и 4000 см в высоте.

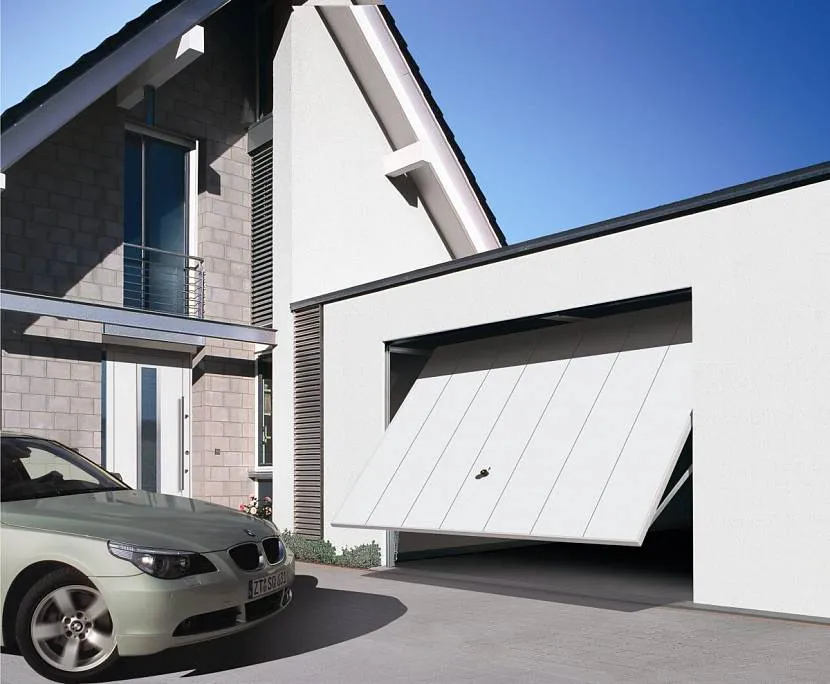

Подъёмные цельные

Становятся все популярнее за счёт своей простоты и удобства. Цельное полотно из крепкого материала при открывании сдвигается вверх к потолку. При выборе стоит учитывать большой вес такой конструкции и стоимость материала, из которого будут изготовлены ворота. Минимальные высота и ширина гаражных ворот – 240х220 см. Створка, появляющаяся при открытии, занимает примерно 30 см высоты.

Подъёмный въезд в гаражИсточник inforesist.org

Подъёмные секционные

Они схожи с подъёмными, однако, экономят больше места, и производится из отдельных секций материала. Бывают боковыми и потолочными, разница заключается в направлении открытия. При боковом ворота съезжают вдоль стены, при потолочном – поднимаются. Устанавливаются параллельно поверхности с размещением планок для движения.

Вся конструкция состоит минимум из трёх подвижных секций, длина которых не превышает 70 см. Секции динамичны за счёт шарниров, за которыми нужен уход. Их необходимо своевременно смазывать и чистить. Стандартный размер для легкового транспорта – 200х200 см. Наиболее распространены автоматические секционные ворота для двух и более автомобилей.

Материалы для гаражных ворот

Двустворчатые деревянные ворота

Материалы используются разные. Обычно применяется дерево, алюминий, сталь, стекло и стеклопластик. Каждый вид обладает преимуществами и недостатками.

Ворота из дерева

Текстура дерева достаточно привлекательна, но таких ворот есть неоспоримый минус: подверженность отрицательному воздействию окружающей среды. Под влиянием дождя, града или снега они начинают деформироваться, гнить и расширяться. В результате теряется внешний вид.

Конструкция нуждается в техническом обслуживании, требует частой окраски. Содержание деревянного устройства достаточно затратное. Стоимость изделия на рынке высокая.

Композитные гаражные ворота

Двустворчатые металлические ворота

Основу конструкции составляет ДВП. Ворота дополнены рамой из дерева. Изделия отличаются высоким уровнем энергоэффективности. В конструкцию включены сердечники, заполненные полистирольной изоляцией, предотвращающей выход теплого или холодного воздуха наружу.

Алюминиевые конструкции

Отличаются долговечностью. Проявляют стойкость к воздействию влаги. Не подлежат деформации или гниению. Их стоимость намного ниже деревянного аналога.

В летний период алюминий поглощает тепло. В результате температура в гараже поднимается. Автомобиль и вещи, находящиеся в нем, подвергаются воздействию высокой температуры. Конструкции не обладают механической прочностью. Град и сильный ветер в состоянии повредить листы.

Ворота из стали

Изделия отличаются разнообразием цветового разрешения, отделочных материалов и вставок. Обладают низким уровнем эксплуатационных расходов и высокой энергоэффективностью. Включают пенопластовое ядро, обеспечивающее гаражу герметичность и сохранность температуры воздуха внутри. Изделия отличаются продолжительной эксплуатацией и устойчивостью к повреждениям механического характера.

Типы ворот и их минимальные и максимальные размеры

Определившись с выбором вида, намного облегчится задача определения размеров.

Рулонные гаражные ворота

Такой тип представляет собой полотно из алюминиевых ламелей, которые при открывании скручиваются рулоном. Он прячется в короб, который защищает его от пыли, влаги, других повреждений. Их можно устанавливать, как в самом помещении или наоборот снаружи. Также устанавливают короб прямо в проем. Но нужно помнить, что он значительно уменьшит высоту.

Вид управления:

• Ручное управление;
• Механическое управление пультом;

От выбранного вида зависит ширина. Если выбрано ручное управление, то проем делают шире. Автоматическое управление позволит сэкономить место.

Нужно учитывать параметры самого рулона. Сложенный рулон не должен закрывать часть проема.

Минимальные габариты: 750х750. Но вряд ли строят гараж такого размера.

Максимальные габариты: 11000х8000

Параметры к легковому автомобилю обычно выбирают:

• B=2500-3000;
• L=2200 – 2500;

Распашные гаражные ворота

Самый простой вид, состоящий из двух створок, которые открываются вперед или назад. Отличаются надежностью, простотой эксплуатации. Поэтому производители чаще всего делают к ним индивидуальные замеры.

Также вариант распашных дверей наиболее прост в подборе высоты, так как они не забирают лишние сантиметры сверху.

Необходимо лишь учесть:

• высоту автомобиля;
• устанавливается ли сверху багажник;

Минимальные габариты (миллиметры):

• B=3000;
• L=1900;

Полотно ворот обшивают различными материалами:

• Дерево;
• Металл;
• Сэндвич панели;

Чаще всего выбирают металлические распашные. Такой материал считается более крепким. Плюсы металлического входа:

• Долговечность;
• Нет особого ухода;
• Прочность;

Необходимо учитывать, что нужно дополнительное пространство, чтобы створки открывались без проблем.

Откатные гаражные ворота

Состоят чаще всего из одной створки. Открываются путем сдвига её вбок параллельно стене. Иногда устанавливают две створки, отъезжающие в разные стороны. Однако, требуется большое пространство от фронтальной стороны гаража.

Минимальные ширина и высота гаражных ворот:

• B=3000;
• L=1900;

В промышленных зданиях, с/х амбарах требуется установка гаражей, предназначенных для большегрузной техники. Габариты таких построек достигают:

• 30000 мм – ширина;
• и 40000-45000 мм – высота;

Подъемные гаражные ворота

Такой тип конструкции набирает все большую популярность за счет своей надёжности и удобства.  Цельное полотно из выбранного материла поднимается вверх. Открытая створка создает выступающий козырек над гаражом.

Минимальные габариты:

• Ширина – 2400;
• Высота – 2200;

Стоит учитывать, что открытая створка забирает примерно 25 см высоты.

К минусам относят:

• Дорогие материалы полотна;
• Большая масса конструкции;

Секционные гаражные ворота

Такой тип идеально подходит тесному гаражу, в котором ограничено пространство. Их принцип работы, а также габариты позволяют использовать минимум места.

Виды гаражных ворот:

• Боковые;
• Потолочные;

У боковых направляющая движением, устанавливается сбоку на стене гаража.

Минимальные используемые параметры:

• Ширина – 2000;
• Высота – 2000;

Потолочные устанавливаются параллельно потолку. Вдоль потолка устанавливаются планки, по которым двигается полотно. Конструкция создается из 2 или 6 секций. Их длина составляет 35-61 см.

Стандартный размер таких гаражных ворот:

• Высота – всегда 110 мм.
• Ширина колеблется от 2000 мм до 5000 мм.

Ворота со складывающимися створками

Они открываются путем складывания створок с помощью шарнирных элементов.

Этот вид очень удобен, если ограничено пространство. Их делают с одной створкой, или с двумя, которые будут складываться к боковым стенам.

Удобны для установки в автогараж, где планируют ставить два авто.

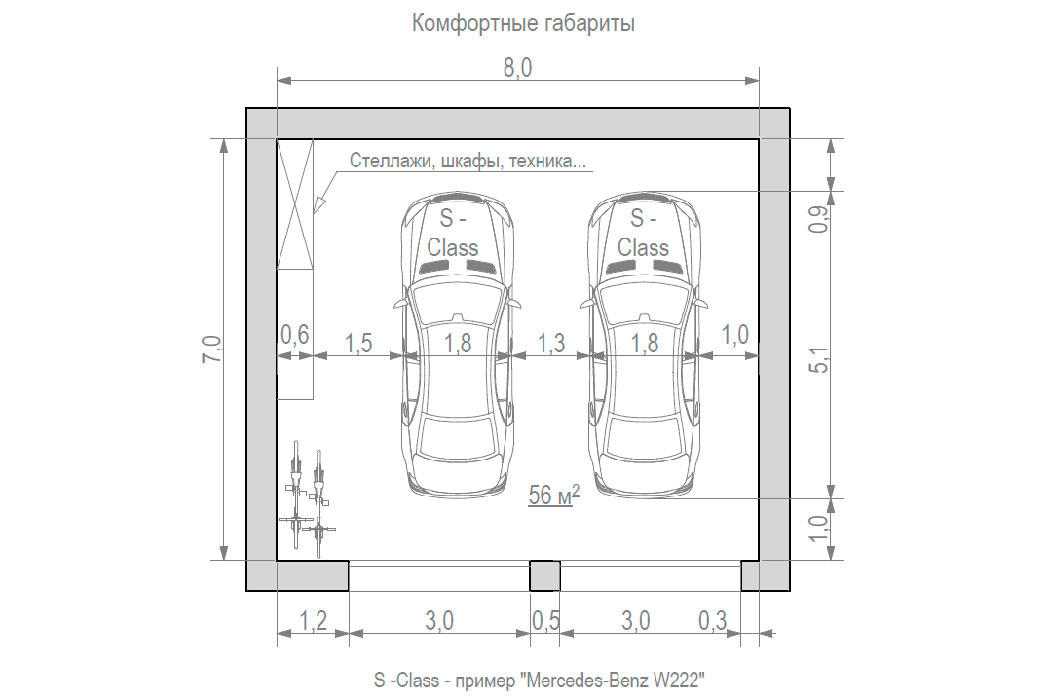

Какова в среднем ширина машины

Знать среднюю ширину легкового автомобиля необходимо, об этом говорят и опытные автомобилисты, и специалисты автопрома.

Чтобы правильно вычислить среднюю ширину, нужно:

• Знать, сколько метров будет занимать машина с открытыми дверями. Двери могут быть разной длины, в зависимости от модели. Поэтому, при постройке или выборе гаражного места, обязательно нужно знать, сколько метров будет занимать машина в ширину при всех открытых дверях.
• Необходимо оставить дополнительно ещё 1-2 м для того, чтобы водитель и пассажиры могли беспрепятственно садиться в автомобиль и выбираться из него.
• Если возможность сделать длинный гараж около частного дома ограничена, то в расчет ширины также следует дополнительно внести 0,5-1 м под полки или стеллажи. Они всегда необходимы в эксплуатируемом гараже. Даже если машина будет только «ночевать».

В случае, если вы решаете самостоятельно строить гараж или делать для этого полноценную пристройку, нужно учитывать все габариты, необходимые дополнительные метры и т.д. Кроме того, если нужно построить гараж для микроавтобуса, необходимо также учитывать его высоту

Она будет больше, чем у легковой машины в среднем.

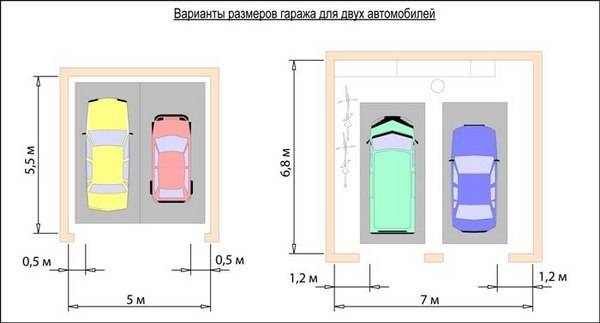

Перед тем как строить гараж под одну машину или несколько, следует составить и начертить план будущего помещения с учётом всех дополнительных и основных параметров, а также размеры входных ворот и, при необходимости, калитки.

Преимущества и недостатки подъемных ворот

Чтобы лучше понять преимущества подъемных ворот, необходимо хотя бы вкратце знать особенности других механизмов. Распашные гаражные ворота мы все видели и хорошо знаем, как они работают. Это максимально надежная и простая в эксплуатации и монтаже конструкция. Изготовить распашные ворота можно практически под любой проем. Главный минус – необходимость предусмотреть достаточное количество места перед гаражом для открытия створок. При открывании дверей вовнутрь боковые стенки гаража остаются незадействованными под хранение. Проблему места решает откатной механизм, но у него не все хорошо с теплоизоляцией, а если вдруг его заклинит, то открыть ворота будет сложно.Подъемные гаражные ворота вобрали в себя преимущества и распашных, и откатных механизмов:

• ворота при открытии оказываются под потолком, потому не надо предусматривать место ни рядом с гаражом, ни сбоку. Конструкция не отнимает полезное пространство;
• отличные противовзломные качества;
• хорошие теплоизоляционные качества, так как большинство полотен изготавливается из сэндвич-панелей;
• достаточное разнообразие цветов и дизайна. Поверхность может быть гладкой и рельефной, иметь металлические декоративные вставки или имитировать структуру дерева.

Минусы гаражных ворот, открывающихся вверх:

• подъемный механизм “съедает” от 10 до 25 сантиметров пространства над проемом;
• при ручном управлении уменьшается высота проема. Уменьшение незначительное, но все же его стоит учитывать.

Гаражные ворота и их стандартные размеры

Когда планируется устанавливать гаражные ворота размеры играют ключевую роль, так как при этом важно обеспечить достаточно пространства для проезда транспорта. Можно использовать стандартные или расчетные габариты. Но второй вариант более трудоемкий, поэтому лучше воспользоваться уже определенными величинами ширины и высоты

Эти параметры должны обеспечивать не только проезд автомобиля, но и возможность поворота с улицы в гараж, а также из помещения за его пределы

Но второй вариант более трудоемкий, поэтому лучше воспользоваться уже определенными величинами ширины и высоты. Эти параметры должны обеспечивать не только проезд автомобиля, но и возможность поворота с улицы в гараж, а также из помещения за его пределы.

Подробнее о понятии стандарта

Стандартизировать все возможные варианты размеров гаражных ворот не представляется возможным, так как на их определение влияет ряд факторов:

• Вариативность моделей автомобилей, которые отличаются по размерам, их количество насколько велико, что очень сложно применить ко всем вариантам стандартную размерную сетку продукции;
• Разделение транспорта на крупно- и мелкогабаритный требует использования гаражей разного целевого назначения: промышленных, бытовых;
• Возможность беспрепятственного въезда на объект обусловлена углом поворота с улицы, влияет еще и расположение гаража: выше или ниже поверхности почвы;
• Конструкция механизмов определяет габариты проема, так как могут быть установлены распашные, откатные или подъемные исполнения;
• Марка – при этом каждый производитель предоставляет индивидуальную размерную сетку.

В целом стандарт может варьироваться в пределах: высота 196 см – 310 см, ширина 250 см – 280 см.

Если все озвученные условия усреднены, допускается принять за основу стандартные габариты воротных механизмов.

Оптимальная ширина и высота

В первую очередь учитываются размеры авто. Причем опираться рекомендуется на параметры тех автомобилей, которые будут стоять в гараже.

Разница в габаритах между разнотипными моделями значительно варьируется, поэтому гаражные створки для «жигулей» не подойдут «газели», которая превосходит по ширине примерно на 50 см. Но следует учитывать еще и допуски, чтобы транспорт свободно заезжал в проем.

Смотрим видеоролик:Разновидности ворот и их особенности

Параметры от минимальных до максимальных

Учитывая существенные расхождения в габаритах транспорта, лучше ориентироваться на разбег от наименьших до наибольших значений. Каждая конструкция имеет свои нюансы, поэтому диапазон размеров формируется в индивидуальном порядке для каждого случая.

Высота проема для гаража по ГОСТу: варьироваться от 2,3 м до 2,6 м. Помните, что высота джипа может отличаться от высоты легкового авто.

Рулонные модели

Минимальная ширина и высота, соответственно: 750х750 мм, однако, данный вариант нецелесообразно обустраивать в качестве основного въезда в гараж. Поэтому нужно исходить из размеров личного транспорта.

Допустимая ширина проема складывается из ширины авто и допусков, которые в среднем составляют 30-40 см, причем с двух сторон. Усредненная высота гаражных въездных створок для легкового транспорта находится в пределах 2,2-2,5 м.

Размеры рулонных необходимо планировать с учетом, что рулонному блоку нужно место в проеме, в итоге они окажутся значительно ниже.

Если рассматривать максимальные габариты рулонных конструкций, можно изучить предложения всех производителей. Результатом будет максимальная ширина и высота, соответственно: 11х8 м.

Нужно помнить, что чем крупнее изделие, тем дороже оно обойдется. Это обусловлено общим утяжелением, а значит, в таких моделях используется усиленная фурнитура.

Откатные конструкции

Минимальные значения ширины, высоты: 3 м, 1,9 м. Этого вполне достаточно для проезда легкового транспорта. Если нужны более крупные габариты проема, размеры увеличивают до нужных значений с шагом по ширине и высоте, соответственно: 0,5 м; 0,2 м. Учитывая способ открывания, откатные конструкции можно установить в максимальных габаритах: 40х20 м.

Распашные ворота

В данном случае просчитывается достаточное количество свободного пространства рядом с проемом со стороны улицы или участка.

Правильное планирование параметров размеров и параметров напрямую связано с предполагаемой стоимостью изделия.

Минимальные параметры таких конструкций по ширине и высоте: 3х1,9 м. Наиболее распространенные стандартные размеры гаражных ворот распашного типа: 4х2 м по ширине и высоте.

Как изготовить гаражные ворота из дерева

Сделать ворота для гаража согласно всем правилам и строительным нормам можно без особого труда.

Перед тем, как изображать на чертеже гаражные ворота, которые будут сделаны своими собственными руками, необходимо замерить высоту и ширину проема при помощи рулетки.

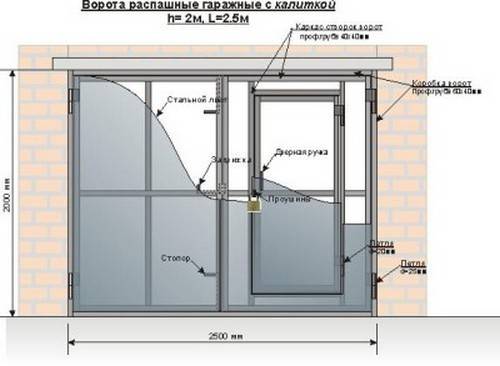

Делаем чертеж и подготавливаем проем

В чертежный план необходимо занести:

1. Вертикальные стояки и горизонтальную балку из бруса для сооружения проема.
2. Между проемом и створками ворот необходимо оставить зазор в 10 миллиметров, и указать это в чертеже. Подобное действие также касается расстояния в самом притворе, промеж двух створок, и калитки, где зазор тоже должен быть учтен.
3. Подробно отобразить створки, с учетом каркаса и облицовочного материала. Каркас обязательно должен быть укреплен диагональными балками (укосинами).

К изготовлению проема нужно приступать лишь после полной готовности чертежа. Кроме того, перед началом самого процесса необходимо подобрать ровную площадку, для соблюдения необходимого уровня и во избежание нахлеста створок.

Опорные брусья 100х100 нужно вогнать в грунт где-то на 1,5-2 метра, часть изделия, находящуюся в земле, смазать мастикой на основе битума, а ямы заполнить бетоном. К гаражным стенкам стояки и перемычку прикрепить саморезами.

Монтируем каркас

После того, как чертеж готов, можно приступать к изготовлению ворот. Для сбора каркаса и обшивки необходима гладкая площадка, брус и рубанок.

Отмеренный брус для каркаса необходимо распилить на заготовки нужных размеров и подвергнуть обработке рубанком. Затем подготовленные части необходимо промеж собой скрепить, к примеру, саморезами, а стыки соединения смазать клеем.

Отделочные работы

Для изготовления обшивки доски необходимо подвергнуть распиловке и ошкуриванию при помощи рубанка.

Для утепления гаражных ворот используют как минеральную вату, так и любой другой теплоизолирующий материал. Но в этом случае дощатый материал, предназначенный для обшивки, необходимо закреплять изнутри гаражных изделий.

Установка петель и крепление створок

Уже готовые створки навешивают на металлические петли. А так как гаражные ворота достаточно массивны, их установка проводится совместно с помощниками.

Обработка поверхности

Обработка поверхности гаражных ворот, для красоты и защиты от всевозможных внешних воздействий, проводится с использованием разнообразных защитных покрытий. Первым слоем, при помощи специального раствора, ворота грунтуют, а затем массивное изделие подвергают окрашиванию с использованием материалов в виде морилки или краски.

Привариваем засовы

Для гаражных ворот подойдут как наружные, так и внутренние засовы. Современный рынок их предлагает множество, это и засовы-вертушки, шлагбаумы, сдвижные механизмы.

Приваривать подобные засовы рекомендуют к специальным металлическим накладкам, закрепленным на дверях, ведущих в гараж.

Компании-производители

Сегодня популярны ворота для гаража подъемного типа. Основным достоинством конструкции считается надежность в эксплуатации. Стандартные размеры подъемных гаражных ворот у изготовителей отличаются. Популярными являются производители, подробно описанные на нашем сайте в разделе Vorota:

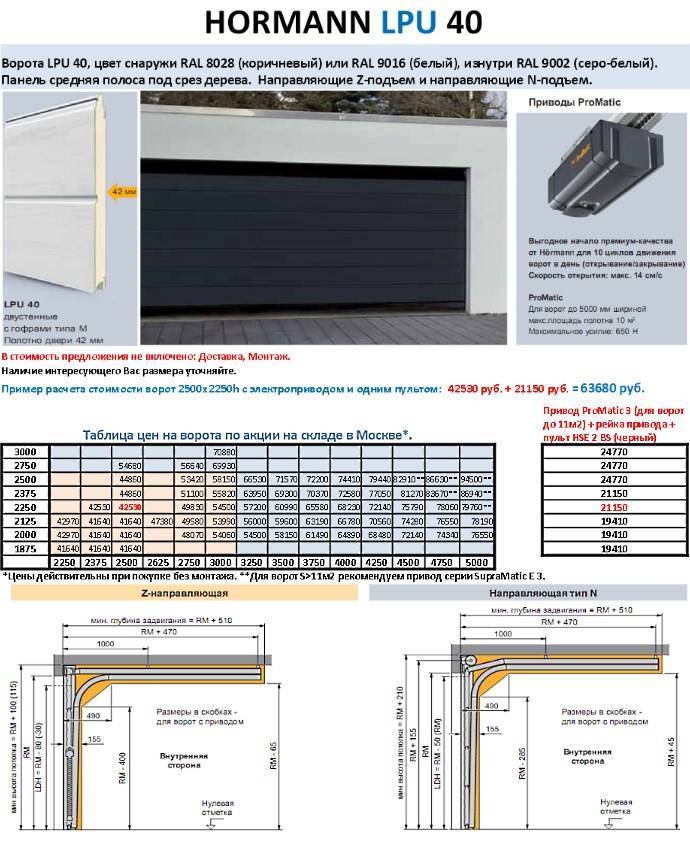

1. Hormann (Херман). Минимальный размер – 2,2х1,88 м, максимальный – 6х3 м. Шаг изменения равен 12 см.
2. DoorHan (Дорхан). Длина бывает 2,5, 2,75 и 3 м, высота – от 2,2 м с размером увеличения 10 см. Существует множество комбинаций разных размеров ворот. Но необходимо учесть, что в конструкции используются различные типы направляющих. То есть ограничена возможность увеличения размеров.
3. Ryterna (Ритерна). Ширина бывает 2,5 и 3 м. Варианты высоты – 2,15, 2,26 и 2,37 м. Так, компания изготавливает шесть стандартных типоразмеров.
4. Alutech (Алютех) изготавливает самое большое количество разных типоразмеров. Ширина – от 2,2 м, высота – от 2,9 м. Обе характеристики могут увеличиваться с шагом 12 см, создавая огромную линейку разных размеров.

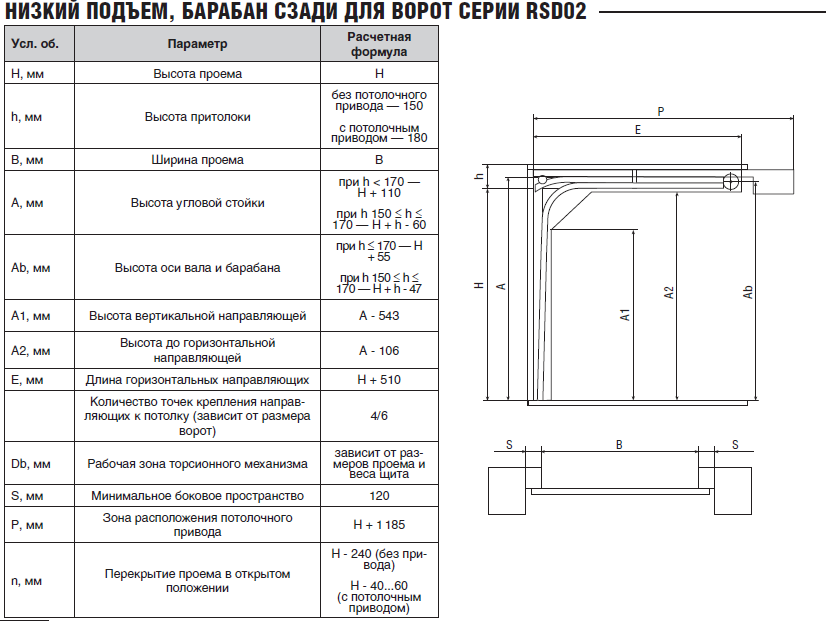

Обозначение габаритов на схеме

Чтобы определить массу, можно сделать самостоятельный расчет: примерно на 1 м2 приходится 14 килограммов. Во время расчета нужно учесть, что у различных изготовителей полотна из железа отличаются в силу разных особенностей технологии производства.

Ширина и высота проема

Единых стандартных размеров ворот нет. Как нет общих стандартов размеров транспортных средств. Потому производители изготавливают множество типоразмеров гаражных ворот с учетом определенного шага увеличения. Это позволяет выбрать вариант почти для любой машины.

Как тип гаражных ворот отражается на размерах проема?

Основное отличие ворот разных типов — в принципе их работы. От того, где располагается полотно или створки при открытии, зависит необходимый размер и проема, и помещения.

Например, выбирая секционные конструкции

для своего гаража, важно помнить о том, что его глубины должно хватать для свободного размещения полотна под потолком. Чтобы рассчитать нужную глубину, прибавьте к высоте проема50 см

Еще одна важная деталь, о которой не стоит забывать, — высота перемычки. Это место на стене между краем проема и потолком, где монтируются торсионный механизм и направляющие, без которых секционные ворота не смогут работать. С учетом этого для небольших ворот площадью до 8 кв. м советуем предусмотреть перемычку от 100 мм

(механическое управление) илиот 130 мм (управление с пульта), а для более внушительных конструкций —от 210 мм. Кстати, заранее позаботившись о необходимой высоте перемычки, можно упростить себе жизнь и сэкономить, заказав ворота без доплаты за нестандартный тип монтажа. Если же притолока в вашем гараже в нужные параметры никак не вписывается, всегда можно приобрести конструкции с высоким или, наоборот, низким монтажом.

И, наконец, последнее условие, которое необходимо учитывать, — ширина пристенков. Оптимально, если они будут сделаны из бетона или камня, а их ширина будет не менее 125 мм

. Это позволит надежно закрепить на них угловые стойки с вертикальными направляющими.

Фурнитура

Например, в стандартную базовую комплектацию ворот «Алютех Классик» входит высококачественная фурнитура из нержавеющей стали. Нержавеющие роликовые кронштейны и промежуточные петли поставляются без надбавки к общей стоимости ворот

Особенно важно обращать внимание на материал изготовления фурнитуры тем, кто планирует устанавливать ворота в климате с высокой влажностью. Сочетание воздушных потоков и высокой влажности приводит к быстрому появлению коррозии, это не только портит внешний вид конструкции, но и может стать причиной сокращения срока ее эксплуатации, быстрого выхода из строя

Если ролики оснащаются шариковыми подшипниками качения, это гарантирует долгий срок службы и низкий уровень шума при движении ворот. Если ворота не укомплектованы подшипниками качения, при подъеме и опускании ворота будут издавать неприятный шум.

Ролик секционных ворот

Новейшая разработка «Алютех» – тросы с полимерной сердцевиной. Диаметры тросов: 3, 4, 5 мм. Сердцевина обеспечивает дополнительную износоустойчивость благодаря гибкости. Срок службы ворот значительно увеличивается. Если масса воротного полотна более 450 кг или ворота будут эксплуатироваться в повышенной влажности, то стоит отдать предпочтение тросам из нержавеющей стали.

Жителям регионов с жарким климатом и/или высокими ветровыми нагрузками стоит обратить внимание на такой элемент ворот, как усиливающие профили. Горизонтально закрепленные на секциях профили существенно снижают риск деформаций полотна, добавляя воротам жесткость и максимальную устойчивость

Комплект усиливающих профилей
