Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
создание рабочей модели из бумаги, проведение испытаний, если это возможно;
перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

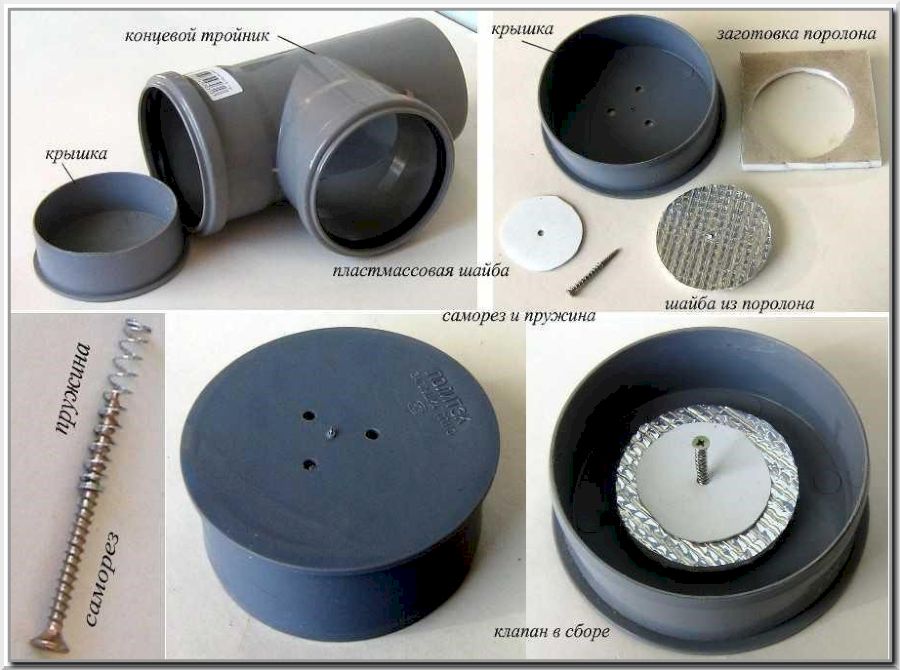

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Эксплуатация клапана.

Эксплуатация сводится к периодической чистке капронового фильтра. Примерно раз в месяц или два фильтр нужно простирнуть в воде с мылом.

Клапан последней модификации, со времени последней ревизии, проработал уже более 11 лет и был демонтирован для оформления этой статьи фотографиями. Надеюсь, что я доживу до следующей ревизии.

Может возникнуть вопрос, как узнать, в каком положении находятся створки клапана, ведь из помещения их не видно.

Если резко приоткрыть дверь помещения, в котором установлен клапан, и клапан издаст хлопок, то его створки открыты, если клапан хлопнет при закрытии двери, то створки закрыты. Но, это если дверь открывается наружу помещения. Если дверь открывается внутрь, то всё будет ровно наоборот.

Клапан обратного типа и его классификация

Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:

исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.

Где используются клапаны обратного типа

В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.

Нарушение воздухообмена

Подчас из вытяжных каналов в квартиры начинает поступать неприятный запах. Некоторые владельцы помещений, не разбирающиеся в сути проблемы, принимаются перекрывать вентиляционные окошки или механическими задвижками, или картонками, наглухо прикрепляя их к стене.

Такая конструктивная ошибка чревата опасными последствиями. Функционирование вытяжки пресекать недопустимо! И не имеет значения, пользуется в данный момент хозяин квартиры ванной, туалетом, кухней, или он временно уехал, или же просто не желает мириться с временными неудобствами.

За перекрытием каналов следуют:

нарушение нормального воздухообмена;
повышение влажности;
появление в комнатах спертого воздуха.

Нормативные акты

1. СанПиН 2.1.2.2645 – 10, п.4.7. «Естественная вентиляция жилых помещений должна осуществляться путем притока воздуха через форточки, фрамуги, либо через специальные отверстия в оконных створках и вентиляционные каналы». 2. ТР АВОК-4-2004, п.6.8. «В системах с естественным притоком воздуха в качестве приточных устройств, как правило, следует применять приточные регулируемые клапаны».3. СНиП 31-01-2003, ч.2, п.9.6. «В жилых помещениях и кухне приток воздуха обеспечивается через регулируемые оконные створки, фрамуги, форточки, клапаны и другие устройства, в том числе автономные стеновые воздушные клапаны с регулируемым открыванием».4. СНиП 41-01-2003, п.13.1. «В жилых, общественных и административно-бытовых зданиях следует предусматривать открываемые форточки, фрамуги или другие устройства, предназначенные для подачи приточного воздуха».5. МГСН 3.01-01, п.5.24. «Для организации притока в оконных блоках должны предусматриваться форточки, приточные клапаны или открывающиеся фрамуги, подающие воздух в верхнюю зону помещения. Приточные устройства должны давать возможность регулирования расхода приточного воздуха».6. ТСН 41-302-2000 МО (ОВиК) п.6.11. «Для притока воздуха в помещения следует предусматривать форточки, регулируемые или саморегулируемые клапаны, встроенные в окна или наружные стены».

Обратный клапан для вентиляции своими руками

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
создание рабочей модели из бумаги, проведение испытаний, если это возможно;
перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Процесс изготовления обратного клапана своими руками

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан. При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей

Обратный клапан на вентиляцию: 120 фото применения, устройство прибора и виды моделей

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Типы затворов на вентиляционном клапане

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.

Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Составные элементы обратного клапана

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.

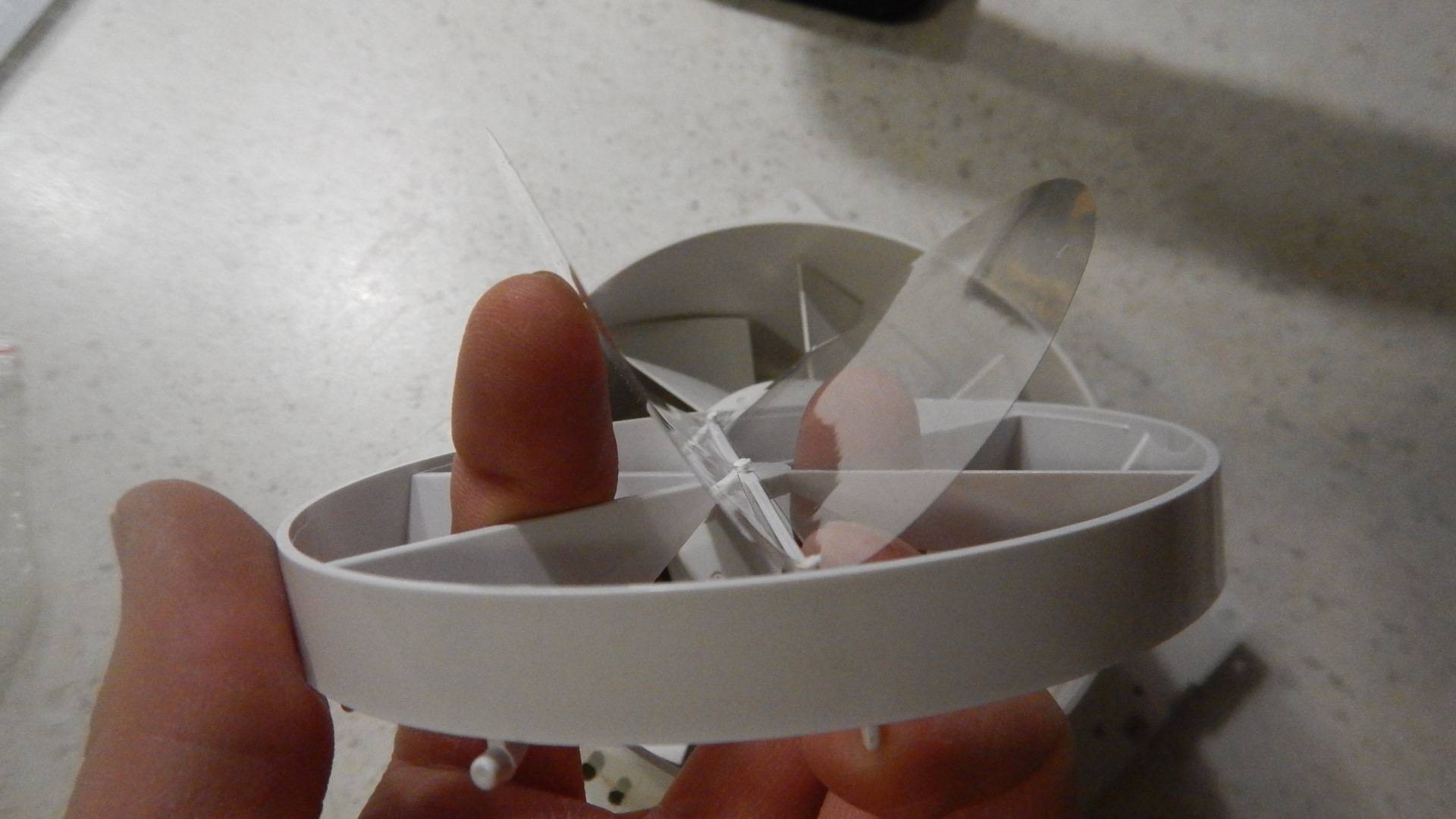

Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Бюджетный вариант вытяжного клапана

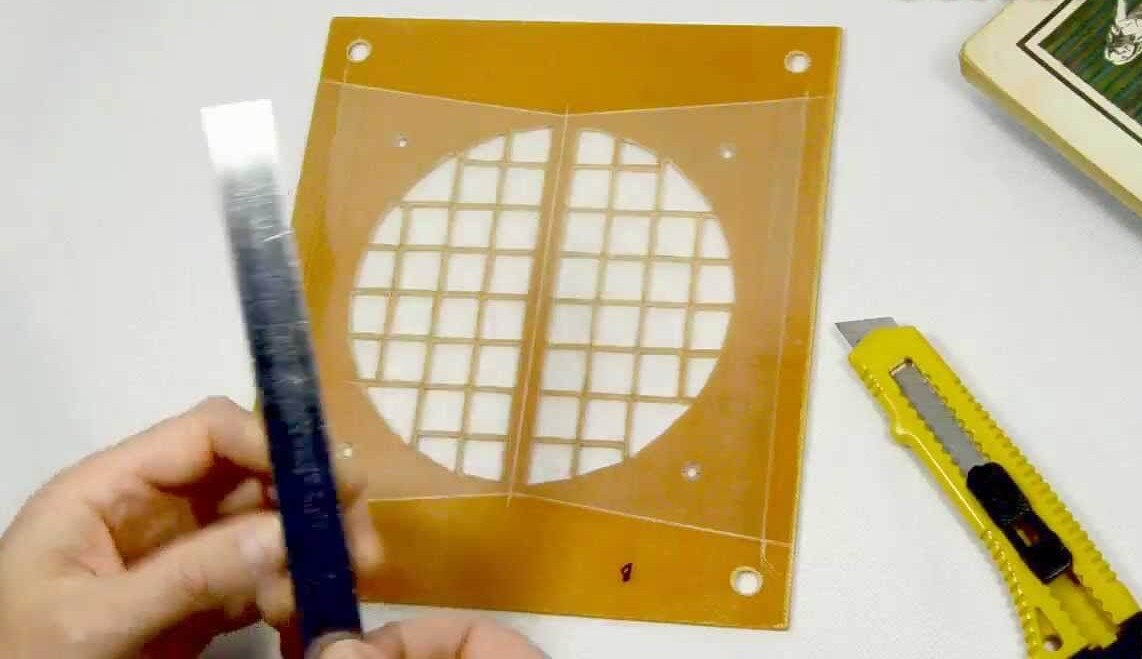

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.

Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

Варианты и типы обратного клапана

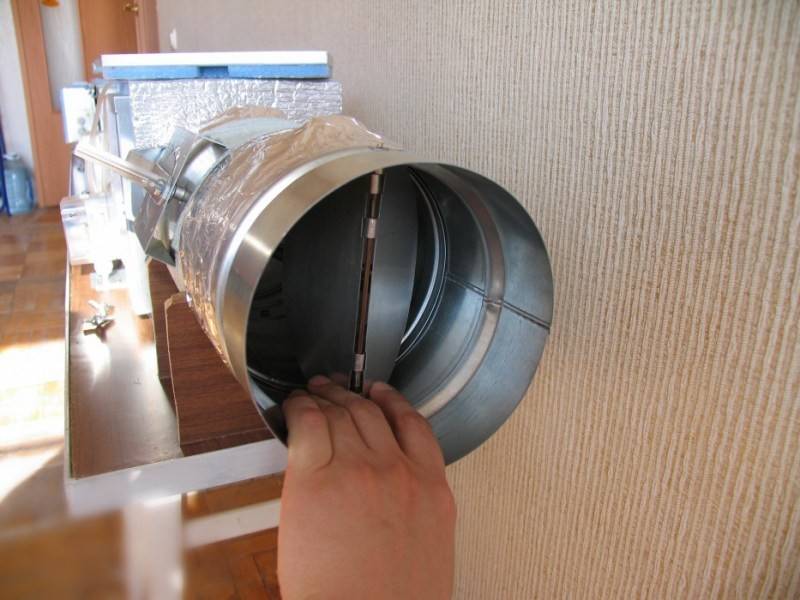

Из-за определенных свойств в магазинах можно встретить круглые обратные клапаны. Модификации бытового типа изготавливаются в основном из пластмассы и имеют следующую конструкцию:

корпуса воздуховода в виде круглого отрезка;
створки, совершающей обороты на оси, которая находится немного выше диаметра;
ограничительных выступов, размещенных полукольцом с нижней и верхней части;
при остановке вентилятора срабатывает возвратная пружина кручения, которая обеспечивает возврат системы в начальное положение. Эта деталь необязательна.

Таким образом, в соответствии с конструкцией створка располагается в двух позициях:

В захлопнутом виде. В этой позиции створка перпендикулярна к патрубку и перегораживает движение воздуха.
В распахнутом положении. В этой позиции створка параллельна патрубку и практически не препятствует потоку воздуха.
Раскрытые створки обратного клапана

Регулировка и настройка

Процесс регулирования параметров вентиляционной системы сводится к обеспечению на всех участках сети указанного в проекте уровня притока и оттока воздуха. Это довольно сложно выполнить без специализированного оборудования и опыта.

Тем не менее, вы можете попытаться внести коррективы, основываясь на следующих рекомендациях:

Имеет смысл отводить избыточный воздух на участки сети с пропускной способностью ниже расчетных значений.
Допустимый допуск для расхода воздуха в приточных и вытяжных установках составляет 10%.
В первую очередь регулируются заслонки, расположенные ближе всего к вентилятору. Необходимый уровень сопротивления воздушному потоку устанавливается плавным поворотом заслонки.
Мощность вентилятора регулируется путем изменения скорости вращения лопастей.

Демпферы и вентиляционные клапаны позволяют быстро и эффективно регулировать параметры вентиляционной системы. Управление может осуществляться вручную или автоматически, что позволяет построить климатическую систему любой сложности: от простейших решений для частных домов и квартир до сложных и разветвленных вентиляционных сетей больших зданий или промышленных объектов.

Глушитель собственного производства:

Как установить обратный клапан на вентиляцию?

Сначала следует определиться с количеством клапанов, которые мы будем устанавливать.

Если система воздухозабора простая

Итак, если у вас единственное место забора воздуха, и он дальше поступает в шахту, то предотвратить обратную тягу можно при помощи одного клапана в этой системе.

Если система воздухозабора сложная

Если вентиляция сложная и предполагает несколько отверстий вытяжек для вентиляции, то следует применять правило, которое регулирует количество и расположение обратных клапанов.

Первое, клапан устанавливается на любую ветку, которая соединяет забор воздуха и главную магистраль. Это нужно для того, чтобы потоки воздуха не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
Второе. Обратный клапан следует монтировать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не стоит делать, но как показывает опыт и практика, наличие клапана в подобных местах обязательно.

Обратный клапан нужно устанавливать в легкодоступных местах, чтобы можно было его быстро и удобно обслужить и почистить.

В последнее время производители вентиляторов и вытяжек уже предусматривают в своих конструкциях обратные клапаны. Вследствие этого монтаж дополнительных клапанов нецелесообразен.

Монтаж обратного клапана с улицы

прост, покупаем клапан учитывая форму и размер отверстия, прикладываем его и размечаем места под сверления. Сверлим, прикладываем и закрепляем, предварительно промазав края клапана герметиками.

Следует отметить, что для улиц лучше всего покупать клапана с металлическими элементами. Если вдруг на них образуется лед их легко можно механически отчистить, а пластик с большой вероятностью сломается.

Монтаж обратного клапана внутри помещения

Если вы монтируете накладной обратный клапан перед вентилятором внутри помещения, то процесс схож с описанием выше.

А если вам требуется провести монтаж обратного клапана внутри вентиляционной шахты, то вам потребуется произвести демонтаж вентиляционного устройства.

Монтируем обратный клапан внутрь корпуса камеры вентиляции и проводим разметку под крепления.
Затем достаем сам корпус и просверливаем отверстия в размеченных местах.
После этого устанавливаем корпус на место и размечаем отверстия на кирпичных или бетонных стенках колодца.
Сверлим шлямбуром отверстия в бетоне.
После устанавливаем дюбеля, и собираем всю конструкцию воедино, все тщательно скрепляем, смотрим, чтобы не было зазоров между клапаном и корпусом.
Если зазоры присутствуют, то их следует обработать силиконовым герметикам.
После чего устанавливаем вентилятор.

Теперь вы можете не беспокоиться о проникновении ненужных запахов в ваше помещение.

Напоследок хочется сказать, что на данный момент на рынке присутствует огромный выбор моделей, форм и размеров обратных клапанов для вентиляции.

Но стоит помнить, что покупать следует у добросовестных производителей и тогда вы получите устройство с соответствующими свойствами и гарантией качества.

Классификация устройств

Так как обратный клапан устанавливается в вентиляционный проток, устройство классифицируется по форме, конструкционному исполнению и способу установки в зависимости от геометрии вентиляции.

Внимание

Изделия делятся по материалам и методу регулирования.

По форме

Форму обратного клапана подбирают в зависимости от эксплуатационного назначения и сечения воздуховода. Выпускаются модели двух форм:

круглые — распространены для вентиляционных систем бытового назначения в помещениях с риском загрязнения и влажности;
прямоугольные — используются в промышленных и коммерческих структурах либо для наружной установки по периметру решётки.

Для круглых клапанов распространены размерные сетки с диаметром 10–20 см. По промышленному назначению диаметр достигает 100 см.

По материалам

Для изготовления клапанов используются:

пластик или пластмасса — доступны, эстетичны, в разном цветовом диапазоне, могут декорироваться;
оцинкованная сталь — долговечны, устанавливаются в промышленных помещениях либо с внешней стороны здания, пожароустойчивы;
комбинированные — корпус изготавливается из оцинкованной стали, заслонка — из пластика, пригодны для помещений с естественной вентиляцией, так как реагируют на незначительные колебания воздуха.

Корпусы изготавливаются из чугуна, латуни, легированной или нержавеющей стали. Латунь и чугун дешевле, корпусы из стали отличает широкая размерная сетка.

Внимание

Для наружных работ рекомендуются металлические изделия, так как пластик деформируется и разрушается под воздействием низких температур. Сталь легко очищается ото льда, конденсата.

По конструкционному исполнению

По конструкционному исполнению модели подбираются в зависимости от эксплуатационного назначения, напора тяги, геометрии вентиляционного выхода.

Классификация:

Лепестковые. Одностворчатые гравитационные клапаны, открывающиеся под давлением воздуха. Работают за счёт смещения диска по оси внутренней камеры или воздействия на внешний противовес. Не рекомендуются в помещениях с естественной вентиляцией из-за незначительного сопротивления створки.
Бабочка. Двустворчатый клапан с пружинным механизмом. Применяется при ручном управлении вентиляцией (включении/отключении), так как функционирует независимо от гравитационного воздействия. Может фиксироваться под углом. Применяется в системах с сильным напором воздуха.
Жалюзи. Многостворчатый гравитационный клапан с защитной решёткой, напоминающей оконные жалюзи. Монтируется снаружи по периметру вентиляционной решётки. Располагается в стенах промышленных или жилых помещений для защиты коммуникаций. Подходит для наружного вывода, так как устойчив к температурам.
Мембрана. Гравитационный клапан, в качестве шторки использует гибкую пластину, зафиксированную по диаметру клапана. Во избежание деформации при сильном напоре воздуха подбираются модели, укреплённые рёбрами жёсткости. Чувствителен к колебаниям воздуха, подходит для помещений с естественной вентиляцией.

Дополнительно учитываются скорость воздушного потока в канале, площадь помещения. Если клапан монтируется снаружи здания, рекомендуется установка «жалюзи». При естественной вентиляции применяются устройства с низким сопротивлением затвора — лепестковые, мембранные.

По способу монтажа

Выбор по способу установки зависит от геометрии решётки воздуховода и возможности монтажа клапана в определённом направлении.

Для исправной работы лепестковые и мембранные клапаны монтируются строго в вертикальном или горизонтальном направлении, проверяются строительным уровнем.
Строение «бабочки» допускает размещение под углом.
«Жалюзи» устанавливаются горизонтально, перекрывая вентиляционную решётку.

По методу регулирования

По методу регулирования бывают ручными и автоматическими.

Внимание

Гравитационные клапаны работают автоматически, бесперебойно под воздействием силы тяжести воздуха.

Системы, срабатывающие при включении вентиляции, например, «бабочка», регулируются вручную, так как не задействуют гравитацию при работе.

Выводы

Цена на различные клапана колеблется в пределах 700 – 3000 рублей. А изготовленный из подручных материалов в домашних условиях обойдется рублей в 300. Плюс своя работа, да и той не много.

Обратный клапан нельзя назвать предметом первой необходимости, однако в некоторых случаях он бывает поистине необходим. В качестве примера можно привести сооружение вакуумной камеры, когда для откачки воздуха нужно использовать именно обратный клапан. Его конечно можно приобрести в специализированных магазинах, однако можно также соорудить в домашних условиях, что мы и предлагаем сделать прямо сейчас.

Первым делом давайте посмотрим видео по изготовлению самодельного клапана:

Чтобы изготовить обратный клапан, нам понадобится: – штуцер с резьбой на 15; – сантехнический шланг для унитазов с двумя штуцерами; – 3 миллиметровый болт длиной 4-5 см; – две гайки; – кусок резины от автомобильной камеры.

Начнем изготовления обратного клапана с его основной части. Для этого нам необходим наш болт и кусок резины. Вырезаем от резины круглую прокладку и проделываем посередине отверстие, чтобы сквозь него провести болт.

Далее берем прямоугольный кусок железа маленького размера, сверлим на него отверстие диаметром чуть больше болта.

Надеваем на болт поочередно кусок железа, гайку, шайбу, кусок резины и направляющую.

Далее берем штуцер с резьбой и делаем на нем пропил по размере железного прямоугольника так, чтобы он плотно ложился в свое место.

Заготовки готовы, а это значит, что можно приступить к сборке обратного клапана.

Со сборкой основной части клапана все ясно, так как эту часть мы проделали выше. После этого вставляем эту часть в штуцер с резьбой так, чтобы резинка чуть-чуть выходила снизу штуцера. При необходимости можно отрегулировать длину накрутив или открутив гайку на болте.

На нижнюю часть штуцера закручиваем вторую гайку со вторым штуцером. Тут автор дает предпочтение штуцеру, который используется на газовых трубах в домах.

Сверху автор накручивает маленький кранчик, однако это не обязательно

Кранчик можно свободно заменить обычной гайкой, однако следует обратить внимание на то, чтобы диаметр верхнего отверстия гайки был меньше диаметра штуцера, чтобы зафиксировать железный прямоугольник

Такой клапан можно использовать при собственноручном изготовлении вакуумной камеры, о которой мы поговорим в ближайшее время.

В каждом частном или многоквартирном доме предусмотрена система вентиляции.

Самая главная функция вентиляции заключается в постоянной циркуляции и поступлении свежего воздуха, а одновременно с этим удаляются пылевые отложения и запахи.

Иногда бывает, что вместо потока воздуха, прилетает зловоние от соседей.

Тут вы и понимаете, что клапан обратного действия для вентиляционных устройств — просто необходим. Мы с вами рассмотрим в этой статье все подробности темы обратного клапана.
