Пожаротушение серверных помещений

Ключевые требования

На данном этапе при большом интересе компаний к новым технологиям охлаждения для правильного выбора технического решения установок ГПТ необходимо рассматривать целую совокупность факторов, а именно:

1. Кроме «голых» архитектурных планировок помещений будущего ЦОД, проектировщику ГПТ необходимо иметь информацию о предполагаемой системе вентиляции, размещении оборудования в ЦОД, схеме организации выделенных объемов холодных и горячих коридоров, функциональном назначении фальшполов и фальшпотолков, возможности или невозможности отключения вентиляции и системы кондиционирования.

2. Размещение оборудования газового пожаротушения и трассировку трубопроводов лучше определить на ранней стадии выполнения архитектурно-планировочных решений. По предварительным расчетам совместно определить количество и место расположения клапанов сброса избыточного давления и системы газоудаления.

3

Крайне важно проводить тест на герметичность помещения после завершения общестроительных работ — для гарантированной эффективности тушения, полностью соответствующей проектному решению и требуемому уровню безопасности

4. Для разработки качественных решений в области газового пожаротушения следует учесть все вышеуказанные характеристики помещений ЦОД в совокупности на ранних стадиях проектирования

Чем раньше при проектировании сложного объекта уделяется внимание вспомогательным системам (в том числе системам безопасности), тем более органично они вписываются в общую систему объекта и превосходно выполняют свои функции

Только когда все системы объекта выполнены с учетом описанных факторов, ЦОД будет под надежной и эффективной пожарной защитой!

Опубликовано: Журнал «Системы безопасности» #6, 2012Посещений: 13156

Автор

В рубрику «Пожарная безопасность» | К списку рубрик  |  К списку авторов  |  К списку публикаций

ГК «Bontel»

Следующий лидер из нашего перечня.

Отечественный производитель противопожарных приборов – головной офис располагается в Москве.

Выпускает довольно компактные подвесные модули-огнетушители (МГПП).

Отлично подходит для защиты технических, производственных помещений, жилых домов, объектов социальной инфраструктуры.

Благодаря своим размерам такое устройство может быть расположено почти в любом месте помещения, в т.ч. скрытно.

В сущности, это небольшой баллон с распылителем, заправленный газовым ОТВ.

Имеется автономный или автоматический вариант использования модуля.

Обладает спринклерным тепловым замком (выбрасывает ГОТВ при достижении критической температуры либо от электрического импульса).

Есть электрический пуск, на что стоит обратить особое внимание владельцев крупных объектов. Температура срабатывания зависит от вида теплового замка

Температура срабатывания зависит от вида теплового замка.

Посмотрим на 20-литровую модель с хладоном 227еа в качестве ГОТВ.

• Способ пуска: автономный/электрический.
• Время выхода ГОТВ: не более 10 сек.
• Температура срабатывания МГПП: от +57 ºC до +93 ºC.
• Температурный диапазон: от -40 ºC до +50 ºC.
• Срок службы: не менее 20 лет.
• Крепление в комплекте: нет.
• Минимальная стоимость СГП: 117300 руб.

С такими достаточно серьезными данными они заявляют на свой продукт довольно скромный гарантийный срок 10 лет со дня изготовления устройства.

На сайте производителя организована тех. поддержка.

Эта компания способна поставить свой товар крупными партиями.

Доставка по РФ.

Можно выделить более универсальный температурный режим, что позволяет применять модуль в критических условиях.

Заявленный срок службы оборудования — 20 лет.

К сожалению, производитель также почему-то не сертифицирует свое изделие по новому регламенту ТР ЕАЭС 043/2017.

Влияние огнетушащих газов на человеческий организм

Соприкосновение людей с противопожарными газообразными веществами происходит в случае санкционированного либо ложного срабатывания установок пожаротушения. Первый случай представляет наименьшую опасность отравления в сравнении с вредным воздействием продуктов горения. Ложное срабатывание приводит к непредсказуемым последствиям:

1. инертный газ вытесняет кислород, уровень которого может стать ниже 12%, при такой концентрации человек задыхается;
2. избыточная концентрация выпущенного газа приводит к отравлению.

Монреальским соглашением предусмотрены ограничения на применение противопожарных устройств, работа которых основана на использовании газов-хладонов. Эти ограничения вызваны разрушительным влиянием инертных газов на окружающую среду.

Концентрация кислорода при использовании жидкого газового огнетушащего состава нового поколения NOVEK 1230 снижается до 19,5%, что не вызывает интоксикацию человеческого организма. В отличие от хладонов жидкий газ не наносит вреда окружающей среде, экологичен и экономически выгоден. Этот вид огнетушащего газа наиболее подходит для локализации возгораний в серверных помещениях, электронных архивах.

Перегородки, двери, клапаны

Для начала определимся с конструктивными решениями. Согласно Своду правил СП 4.13130.2013 («Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям») п.5.6.4

«5.6.4 Предусматриваемые в составе объектов Ф4.1, Ф4.2, Ф4.3 (прим. автора статьи: офисные здания) пищеблоки выделяются противопожарными перекрытиями и стенами не ниже 2-го типа.

Помещения производственного и складского назначения, технические помещения (лабораторные помещения, комнаты для трудового обучения, мастерские, кладовые горючих материалов и материалов в горючей упаковке, книгохранилища библиотек, серверные, электрощитовые и т.п.) за исключением помещений категорий В4 и Д, выделяются противопожарными перегородками не ниже 1-го типа и перекрытиями не ниже 3-го типа.»

Помещения серверных, как правило, следует выделять противопожарными перегородками 1-го типа.

Исходя из требований Федерального Закона «Технический регламент о требованиях пожарной безопасности» от 22.07.2008 N 123-ФЗ, статья 88

«2. Пределы огнестойкости и типы строительных конструкций, выполняющих функции противопожарных преград, соответствующие им типы заполнения проемов и тамбур-шлюзов приведены в таблице 23 приложения к настоящему Федеральному закону»

«3. Пределы огнестойкости для соответствующих типов заполнения проемов в противопожарных преградах приведены в таблице 24 приложения к настоящему Федеральному закону.»

Ниже приведены выдержки из таблиц, на которые даны ссылки в статье закона:

Таблица 23

ПРЕДЕЛЫ
огнестойкости противопожарных преград

Наименование противопожарных преград	Тип противо-пожарных преград	Предел огнестойкости противо- пожарных преград	Тип заполнения проемов в противо- пожарных преградах	Тип тамбур- шлюза
Стены	1	REI 150	1	1
	2	REI 45	2	2
Перегородки	1	EI 45	2	1
	2	EI 15	3	2
Светопрозрачные перегородки с	1	EIW 45	2	1
остеклением площадью более 25 процентов	2	EIW 15	3	2
Перекрытия	1	REI 150	1	1
	2	REI 60	2	1
	3	REI 45	2	1
	4	REI 15	3	2

Таблица 24

ПРЕДЕЛЫ
огнестойкости заполнения проемов
в противопожарных преградах

Наименование элементов заполнения проемов в противопожарных преградах	Тип заполнения проемов в противопожарных преградах	Предел огнестойкости
Двери (за исключением дверей с остеклением более 25 процентов и	1	EI 60
дымогазонепроницаемых дверей), ворота,	2	EI 30
люки, клапаны, шторы и экраны	3	EI 15
Двери с остеклением более 25 процентов	1	EI W 60
	2	EI W 30
	3	EI W 15
Дымогазонепроницаемые двери (за	1	EIS 60
исключением дверей с остеклением более	2	EIS 30
25 процентов)	3	EIS 15
Дымогазонепроницаемые двери с	1	EIWS 60
остеклением более 25 процентов,	2	EIWS 30
шторы и экраны	3	EIWS 15
Двери шахт лифтов (при условии, что к ним устанавливаются требования по пределам огнестойкости)	2	EI 30 (в зданиях высотой не более 28 метров предел огнестойкости дверей шахт лифтов принимается Е 30)
Окна	1	Е 60
	2	Е 30
	3	Е 15
Занавесы	1	EI 60

Таким образом, согласно требованиям закона и свода правил, для серверной должны быть предусмотрены перегородки с огнестойкостью EI 45 (45 минут), а также противопожарные двери, окна и клапаны с огнестойкостью EI 30 (30 минут). Необходимо отметить, что не допускается наличие отверстий в перегородках с нормируемой огнестойкостью. Места кабельных проходок должны быть уплотнены в соответствии с требованиями Федерального закона 123-ФЗ ст.82, часть 7

«7. Горизонтальные и вертикальные каналы для прокладки электрокабелей и проводов в зданиях и сооружениях должны иметь защиту от распространения пожара. В местах прохождения кабельных каналов, коробов, кабелей и проводов через строительные конструкции с нормируемым пределом огнестойкости должны быть предусмотрены кабельные проходки с пределом огнестойкости не ниже предела огнестойкости данных конструкций.»

 И требованиями СП 2.13130. 2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты» п.5.2.4

«5.2.4 Узлы пересечения строительных конструкций с нормируемыми пределами огнестойкости кабелями, трубопроводами, воздуховодами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже пределов, установленных для пересекаемых конструкций. Пределы огнестойкости узлов пересечения (проходок) определяют по ГОСТ 30247, ГОСТ Р 53299, ГОСТ Р 53306, ГОСТ Р 53310.»

А на воздуховодах, пересекающих данные стены, в обязательном порядке следует установить противопожарные клапаны с пределом огнестойкости не менее 30 минут (EI 30) в соответствии с требованиями для офисных зданий.

Характеристики ГОТВ

Газовые составы для тушения огня имеют свои свойства, которые позволяют ликвидировать возгорание. Их можно разделить на разбавители, ингибиторы, замедлители скорости горения и снижающие уровень кислорода. При выборе вещества ориентируются на экономическую составляющую, безопасность и влияние на защищаемое имущество.

Углекислый газ

Жидкий углекислый газ СО2 является одним из самых известных веществ для тушения огня. К его особенностям относят:

• Малая стоимость;
• Безопасность для окружающей среды;
• Высокий процент распространения.

Не устанавливается на объектах с массовым пребыванием людей и в комнатах, где люди не смогут эвакуироваться до запуска системы.

Хладон 125

Пентафторэтан или хладон 125 также является распространенным веществом. К его положительным качествам относят самую низкую стоимость, высокий процент применений и температурную стабильность.

При использовании необходимо соблюдать правила безопасности, чтобы газ не оказывал вредного воздействия на человека.

Хладон 23

К числу самых безопасных ГОТВ относится трифторэтан (хладон 23). Он полностью безопасен для человека, имеет наименьшую массу и постоянный контроль объема. Из недостатков выделяют низкий коэффициент заполнения модуля, сложность установки газового пожаротушения, высокую металлоемкость.

Сухая вода

Американская разработка Фторкетон ФК-5-1-12 (сухая вода) относится к числу последнего поколения ГОТВ. К его преимуществам относят безопасность для здоровья человека и окружающей среды, возможность заправки на объекте. Основная сфера применения – объекты с повышенными требованиями к безопасности.

Хладон 227

Хладон 227 или гептафторпропан также является безопасным огнетушащим веществом. К характеристикам относятся безопасность для человека, высокая диэлектрическая проводимость. Не вредит озоновому слою. Возможна установка на объектах с массовым и постоянным нахождением людей. Имеет невысокую термическую стабильность по сравнению с остальными ГОТВ.

Хладон 318ц

Редкое ГОТВтХладон 318Ц отличается безопасностью для людей и экологии. Используется редко из-за своей стоимости и невысоких технических характеристик.

Инерген

Представляет собой смесь из различных огнетушащих веществ: углекислота (8%), азот (40%), аргон(52%). Полностью безопасен для человека и экологии, производится в России. Не вступает в реакции при попадании в очаг горения, уменьшает уровень кислорода в месте возгорания. Используется нечасто из-за высокой стоимости и наличия недорогих аналогичных ГОТВ.

Аквамарин

Новейшая российская разработка Аквамарин является жидким ГОТВ, который безопасен для человека и экологии, а также стоит недорого. Используется в модульных автоматических установках газового пожаротушения. Для улучшения эффективности ставят приборы комбинированного действия.

Нормы проектирования газового тушения

Основы по планированию АУГП есть в СП 5, НПБ 88, ГОСТ Р 53325. Используют акты по АПС, отдельным агрегатам (ГОСТы Р 53325-2012 , Р 53283, Р 53281), рекомендации ВНИИПО.

Требования к помещениям

1. по герметичности:

допускаются индивидуальные разработки;

отсутствие неоправданных проемов;

двери с доводчиками;

все проходки герметизированы;

КСИД, отверстие для сброса избыточного давления (Прил. З СП 5);

наличие в вентиляции срабатывающих затворов, п/п клапанных конструкций, заслонок или остановка воздушного потока;

общеобменная вентиляция или передвижное оснащение для удаления газа после пожаротушения.

Где следует размещать запас огнетушащего газа

• сосуды и распред. узлы – в обособленной станции;

расположение обеспечивает беспрепятственное обслуживание;

до нагревательных приборов – от 1 м;

защищенность от тепловых потоков, солнечного света;

емкости как можно ближе к зоне, но не к опасным местам.

1. отделены п/п перегораживающими конструкциями 1 т. и перекрытиями 3 т., высота от 2,5 м, а если есть изотермические резервуары, то от их верха до потолка – минимум 1 м;

не над локациями кат. А, Б (пожаровзрывоопасными);

рекомендовано: подвал, цоколь, 1 этаж или выше его, если подъемники обеспечат доставку оборудования;

выход наружу, на л/к с таким же выходом или в коридорные пространства, если от станции до л/к до 25 м и там нет дверей из помещений кат. А, Б;

ИР можно располагать снаружи, но с защитой.

Расчет газовой установки пожаротушения

Ø, тип, количество насадок;

гидравлический расчет (по СП 5, НПБ 88);

время подачи, расход;

все характеристики помещения;

наличие людей, пути эвакуации;

пожарная нагрузка, опасность, материалы, классы пожара;

качества техн. оборудования;

максимальные МПа в помещении.

Эталонный пример расчета – рабочая документация ООО ОСК проект для.

Требования к баллонам

Применяют ИР, баллоны, модули. Последние 2 чаще в батареях. Условия есть в ГОСТ Р 53281.

1. количество ГОТВ и рабочего тела в схожих модулях одинаковое, модели на одном коллекторе – аналогичные. Подсоединение осуществляется с обратным клапаном (исключение: при одновременной подаче достаточно заглушки);

резервные сосуды: подсоединены в режиме пуска местного типа, активация дистанционная или авто только после подачи или отказа;

наличие манометров, измерителей уровня/массы. По ГОСТ Р 53281 (п. 4.4.9.2 – 4.4.9.4) обеспечивается мониторинг протечки ГОТВ, потери давления – до 5%, для вытесняющего газа – до 10%.

Батарея – это нескольких модулей (2 – 12 шт.) с трубным коллектором. В составе есть пусковой сосуд со сжатым газом. Сами ёмкости состоят из корпуса, запорно-пускового устройства (ЗПУ) газового пожаротушения, внутри предохранительная мембрана, ниппель, сифонная трубка. Конструкции выпускаются как уже готовые устройства, на коллекторе всегда есть ручной старт.

Для агрегатного оснащения характерные именно батареи (ГОСТ Р 53281):

1. сосуды одного типоразмера;

герметичность: допустимая утечка за год – 1% ГОТВ и 2% вытеснителя;

срабатывание от стартового импульса;

время инерционности батареи – до 2 с, целой установки (без времени задержки для эвакуации) – до 15 сек;

продолжительность выпуска – до 15 сек, сжатого газа и CO₂ – до 60 сек. При локальном тушении – до 30 сек. и может увеличиваться при опасности повторного воспламенения;

срок службы ёмкостей – от 10 лет, определяется изготовителем, как и время до первого освидетельствования баллонов, обычно 15 лет, может продлеваться до 30 лет. Процедура показана после истечения периода эксплуатации, выработки ресурса (нормы есть в ТД). Время до мероприятия указывают на клейме и в техпаспорте;

по ИР нормы в Прил. 7 НПБ 88.

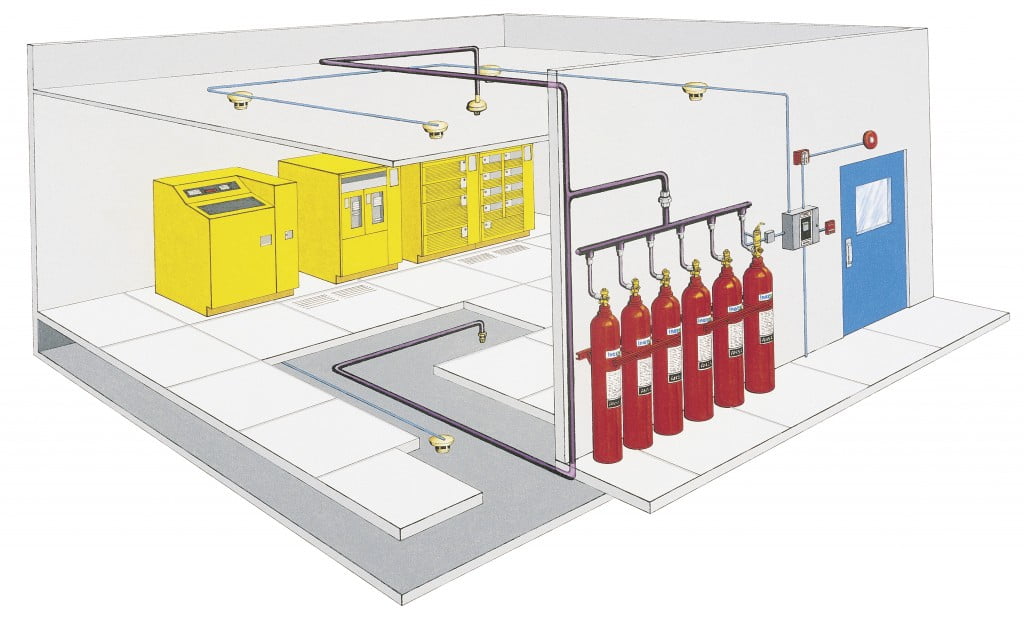

Системы газового пожаротушения для серверных

Монтаж систем газового пожаротушения в серверных и центрах обработки данных — одна из специализаций компании «Теплоогнезащита СК».

У нас вы можете выгодно заказать проектирование и установку систем активной огнезащиты в помещениях с особыми требованиями к пожарной безопасности. Предлагаем привлекательные условия сотрудничества.

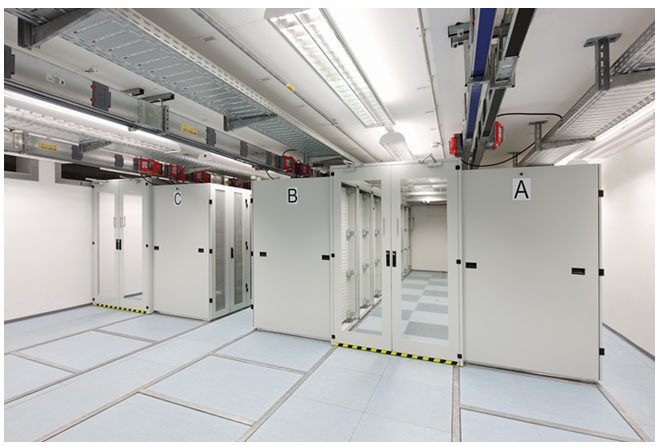

Особенности серверных помещений

Серверные помещения — это специальные технологические комнаты, предназначенные для размещения телекоммуникационного оборудования. Они имеют следующие основные особенности.

• Давление воздуха в серверных значительно выше, чем в соседних помещениях.
• Уровень пола на 10 см выше.
• В серверных устанавливают сложные системы мониторинга температуры, влажности, мощности техники и иных характеристик.
• Для бесперебойной работы оборудования центры обработки и передачи данных оснащают резервными источниками питания.

Эти особенности повышают требования к системам пожаротушения в серверных помещениях.

Требования к системам пожаротушения для серверных

Перечислим ключевые особенности построения систем пожарной безопасности.

• Оборудование и информация, находящаяся в центрах обработки данных имеют высокую стоимость. При построении систем пожаротушения в серверных помещениях используют большое количество датчиков с максимальной чувствительностью. Это гарантирует раннее обнаружение возгораний.
• Водяное и пенное тушение пожаров не подходят для центров обработки данных. Оборудование гарантированно выйдет из строя после борьбы с огнем.
• Порошковые установки также не монтируют. Их недостаток — невозможность локализации очагов возгораний, возникших в труднодоступных местах. Именно поэтому в серверных устанавливают системы газового пожаротушения.
• Установки должны быть автоматическими. Задержка запуска оборудования приведет к повреждению дорогостоящей техники.
• Используемые для борьбы с огнем газовые огнетушащие вещества должны обладать диэлектрическими свойствами. Это необходимо для того, чтобы находящаяся под напряжением техника не вышла из строя.

Для тушения пожаров в серверных используют следующие огнетушащие вещества.

• Углекислый газ.
• Различные виды Хладона.
• Инерген.

Лучше предпочесть последний вариант. Инерген имеет меньше побочных эффектов и безопасен для людей.

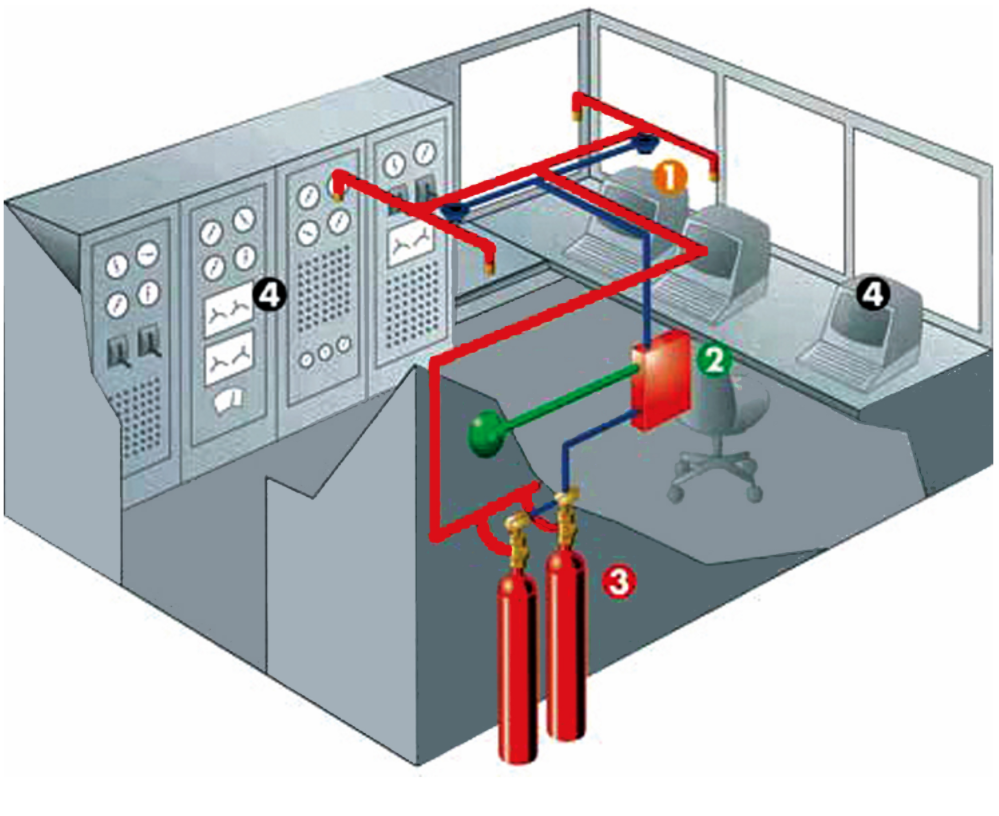

Конструкция и действие газовых установок

Системы газового пожаротушения для серверных бывают централизованными и модульными.

• Первые используют в больших по площади центрах обработки данных для обеспечения пожарной безопасности большого количества близко расположенных помещений с телекоммуникационным оборудованием.
• Модульные системы автоматического газового пожаротушения применяют на небольших объектах в отдельных серверных, если в огнезащите нуждаются менее 4-х помещений.

Оборудование работает так.

• Датчик обнаруживает возгорание.
• Запускаются системы сигнализации и оповещения.
• Происходит небольшая задержка, необходимая для эвакуации персонала.
• Начинается тушение пожара газом.

К возобновлению эксплуатации помещений можно приступать сразу же после их проветривания после устранения возгораний.

• Высокая эффективность. Система автоматического газового пожаротушения, установленная по грамотно разработанному проекту, надежно защитит технику и персонал. Оборудование будет работать стабильно и бесперебойно.
• Доступность. Мы закупаем современное оборудование, коммуникации и огнетушащие вещества напрямую у производителей. Предлагаем выгодные цены на проектирование и монтаж систем газового пожаротушения для серверных и центров обработки данных.
• Оперативность. Решаем задачи любой сложности в сжатые сроки.
• Индивидуальный подход. При разработке и реализации проектов учитываем все пожелания заказчиков.
• Широкий спектр дополнительных услуг. Предлагаем выполнение работ по повышению огнезащиты различных строительных конструкций и материалов, прокладываем инженерные сети, монтируем системы видеонаблюдения, оповещения и ОПС.
• Внушительный опыт. Мы участвовали в реализации большого количества проектов в Москве и регионах. В разделах с услугами вы найдете фото наших работ.

Заказать проектирование и установку систем автоматического газового пожаротушения для серверных вы можете по телефону или в режиме онлайн. Наш специалист уточнит детали, предоставит консультацию и согласует с вами условия сотрудничества.

Особые требования к системам автоматического пожаротушения для серверных и ЦОД

Кроме высокой стоимости оборудование, которое используется в серверных и дата центрах, весьма чувствительно к механическим воздействиям, интенсивному тепловому и электромагнитному излучению и высокой влажности

Исходя из этого, требования к пожаротушению серверных особое внимание уделяют системам раннего обнаружения очага возгорания. Детекторы пожарной сигнализации должны быть комбинированными и оценивать угрозу по совокупности различных факторов, для предотвращения ложных срабатываний при настройке на максимальную чувствительность

Следует учитывать необходимость ликвидации очага возгорания без необходимости отключения оборудования. Прекращение работы серверов может привести к значительным убыткам. Следовательно, пожаротушение серверных помещений должно осуществляться ОВ, которое являться диэлектриком, который можно использовать для тушения электроустановок с напряжением до 1000 Вт.

Проектирование АУП должно осуществляться с учетом действующих нормативов: СП 5.13130.2009, которые регламентируют разработку и монтаж систем пожаротушения. Сама АУП должна получать электропитание по 1-й категории, то есть иметь дополнительные источники, которые смогут гарантировать работоспособность всей системы.

НПК ЗАО «Источник Плюс»

Посмотрим на следующего участника.

Алтайский производитель.

Заметим сразу,что эта компания модули газового пожаротушения не выпускает.

Она производит на свет устройства под названием генераторы газового пожаротушения (серия «Тунгус»).

Пожары ими тоже успешно тушатся.

И тоже с использованием газового ОТВ.

Для отечественного рынка сертифицирует свою продукцию только на соответствие требованиям ТУ 4854-021-54572789-12 с изм.1.

Такими «Тунгусами» тушат пожары классов A2, B, E объемным методом.

Установка имеет малогабаритные размеры и вес до 20 кг.

Может монтироваться в любом месте помещения или на транспорте (транспортное исполнение).

Вот технические характеристики нашего «объекта» исследования (ГГПТ-7,0).

• Температура газов на дистанции 2 м от сопла: +80 ºC.
• Инерционность: до 1 сек.
• Тип пуска: электрический.
• Защищаемый объем помещения (классы A2, B): 7 м3.
• Отсутствие твердых частиц в ГОТВ.
• Температурный режим работы: от -30 ºC до +50 ºC.

При транспортном исполнении дополнительно маркируется обозначением (тр).

Давление в емкости ГГПТ отсутствует.

Поэтому не требуется контролировать утечку.

И Ростехнадзор нас не побеспокоит.

А вот монтаж ГГПТ требует предельной внимательности.

Его надо закрепить так, чтобы ГОТВ смогло максимально быстро заполнить объем помещения в случае возгорания.

Для транспортного вида устройства производитель дает 5-летнюю гарантию, а для стационарного – 10-летнюю.

Также может применяться в составе АГПТ.

У компании имеются зарубежные представители.

Прямые контакты производителя указаны в шапке сайта.

Официальной информации о гарантии веб-сайт, похоже, не располагает.

Один такой кубометровый ГГПТ стационарного типа стоит около 3000 руб.

Довольно приятная цена.

Но самым удручающим фактором кажется то, что картридж перезарядки для ГГПТ обойдется примерно в 2500 руб.

И это на 1 м3 защищаемого объема, что, конечно, не самый лучший показатель.

Поскольку для защиты даже небольшого помещения нам потребуется немало таких установок.
