Схемы подключения БУЗ и электромеханического замка
Возвращаемся непосредственно к схеме подключения БУЗ. Заводите кабель КСПВ внутрь замка.
Если там на клеммах есть заводские жилы, удалите их. Далее размещаете внутри блок управления замком и подключаете к нему провода:
Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.
Если у вас БУЗ с тремя проводками, то здесь схема подключения будет выглядеть вот так:
На два провода нужно подать питание “+” и “-”(GND), а третий вывести непосредственно на клемму замка. При этом на минусовой провод еще подключается один из выводов “замок” с вызывной панели.
Второй вывод “замок” подается напрямую на электромагнитную катушку дверного замка.
После всех описанных работ подключаете панель видеодомофона к розетке и проверяете работоспособность системы. Настройки осуществляются согласно инструкции вашей модели.
Чтобы самостоятельно выйти из дома через калитку (в том числе, когда нет света), нажимаете на замке на специальную кнопку. Она обеспечивает открывание механизма.
Если вам при монтаже потребуется перевернуть язычок замка (зависит от расположения и направления открывания калитки), нажимаете на него рукой и вытаскиваете со штока концевой шплинт.
После этого, ослабив пружину, но не выдвигая шток до самого конца, поворачиваете язычок вокруг своей оси. Задвигаете шток на свое место и шплинтуете.
Не забывайте, что все подобные системы — это, по сути, защита от добрых людей. Если нехороший человек (вор), захочет проникнуть через калитку, ему будет достаточно сдернуть вызывную панель и замкнуть пару нужных проводков.
Поэтому не пренебрегайте остальными системами безопасности, либо выключайте домофон, когда уезжаете из дома.
https://youtube.com/watch?v=BLLM8TvWZLk%3F
Источники — cable.ru, Кабель.РФ
Для чего нужен БУЗ?
После всех проделанных операций осталось подключить электромеханический замок.
Ошибка №6
Никогда не подключайте 12V, генерируемые домофоном, непосредственно на клеммы замка без БУЗ. Чем это чревато?
При наличии 12В только с монитора, без дополнительного блока питания, в момент открывания замка происходит сильная просадка напряжения. Соответственно теряется звук, появляются помехи на видео. И это в лучшем случае.
В худшем – замок попросту не откроется, а такой режим работы постепенно убьет вызывную панель и монитор.
Можно, конечно, применить схему с отдельным питанием, например такую:
Однако не всякому захочется прятать лишнюю коробочку у себя в заборе, да еще и подводить к ней отдельный кабель 220В.
Поэтому и применяют БУЗ. Он грубо говоря, накапливает напряжение с домофона и в момент нажатия кнопки открытия замка, кратковременно выдает гораздо больше 12 вольт на катушку эл.магнитного устройства.
Замок при этом без проблем открывается. Причем благодаря триггерной развязке внутри, не оказывается влияние на остальные электронные компоненты системы.
Ошибка №7
При этом не забывайте, многие БУЗ накапливают напряжение именно в момент вызова. Без предварительного вызова на таких домофонах замок попросту не откроется.
То есть, захотели сами выйти на улицу и открыть дверь из дома, нажали на кнопку домофона, подошли к калитке, а она закрыта. Это случилось из-за того, что с обратной стороны никто не нажимал на панель вызова.
Выбор кабеля
Какой кабель нужен для видеодомофона, определяют после оценки следующих параметров:
- расстояние между монитором и панелью вызова;
- условия монтажа – внутри дома, на улице, под землей, по воздуху;
- количество электропомех – если провод проходит в помещении с большим количеством аппаратуры, нужен экранированный вариант;
- температура – при большом перепаде температуры нужна модель с полиэтиленовой изоляцией.
Из отечественной продукции наиболее известны кабели КВК. Конструкция разработана специально для обслуживания домофонов и подходит для любого способа монтажа. Вариант универсальный и надежный.
Качеством отличаются коаксиальные кабели от Cavel, Belden, CommScope. Выбирают модели с маркировкой RG-6 или RG-59. Цифра указывает на толщину изоляционного слоя – 6 и 5,9 мм. Провод обеспечивает передачу изображения в температурном диапазоне от -60 до +120 С.
Немного об устройстве
Основное предназначение домофонного устройства – иметь возможность вести переговоры и, если комплекс оснащен камерами на панели, наблюдать за собеседником и происходящим вокруг него. Таким образом предоставляются возможности голосовой и видео бесконтактной связи.
Все домофонные устройства можно поделить на несколько категорий:
- Подъездные – предназначенные для множества абонентов
- Индивидуальные – предназначены для одного конкретного абонента
На аналогичные категории можно поделить вызывные приборы. Более подробно речь пойдет об индивидуальных версиях, устанавливаемых владельцами частных домов.
Характеристики материалов, используемых для изготовления вызывных панелей
Если вызывной блок видеодомофона планируется эксплуатировать в уличных условиях, то он обычно исполняется из металлических сплавов.
Именно состав сплавов определяет конечную прочность корпуса, его стойкость к различным динамическим и физическим воздействиям. Особого внимания заслуживают свойства внешнего слоя покрытия, которое наносится на корпус.
Для моделей уличного (антивандального) исполнения оно выполняет не только декоративные функции, но и служит дополнительным средством защиты от различных повреждений. Порошковая эмаль зарекомендовала себя как один из лучших типов защитного покрытия.
При изготовлении панелей, которые будут применяться не в агрессивных (квартирных) условиях, используется более широкий спектр производственных материалов: ударопрочный пластик, закаленное стекло, различные благородные металлы и т. д.
Благодаря этому, внешний вид такого вызывного блока отличается большей эстетической ценностью, что, в свою очередь, влечет за собой особые требования по уходу за такими панелями.
Особенности подключения
Схема подключения
Есть несколько особенностей подключения проводника для видеодомофона:
- Подсоединяют провода через клеммы с винтовым креплением.
- Через фундамент, стены или колонну ограждения провод пропускают через защитную гильзу.
- Нельзя укладывать проводник для домофона рядом с силовым кабелем в 220 В в одном пластиковом стакане.
- При параллельном монтаже нескольких линий дистанция между ними должна быть не менее 10 см.
- Непосредственно перед подключением снимают оболочку с конца. Для надежности их опрессовывают наконечниками.
- На обратной стороне корпуса панели вызова выходят жилы с разной расцветкой и соответствующей маркировкой. Жилы соединяют друг с другом по определенной схеме опрессовкой. Места соединений изолируют термотрубками.
Видеодомофоны Tantos
Видеодомофоны марки Tantos считаются одними из наиболее популярных, благодаря следующим качествам:
- созданы по ультрасовременным технологиям;
- максимально просто устанавливаются, настраиваются и не имеют сложностей в эксплуатации;
- полное соответствие параметров цена- качество;
- оригинальный дизайн, позволяющий гармонично вписаться в интерьер.

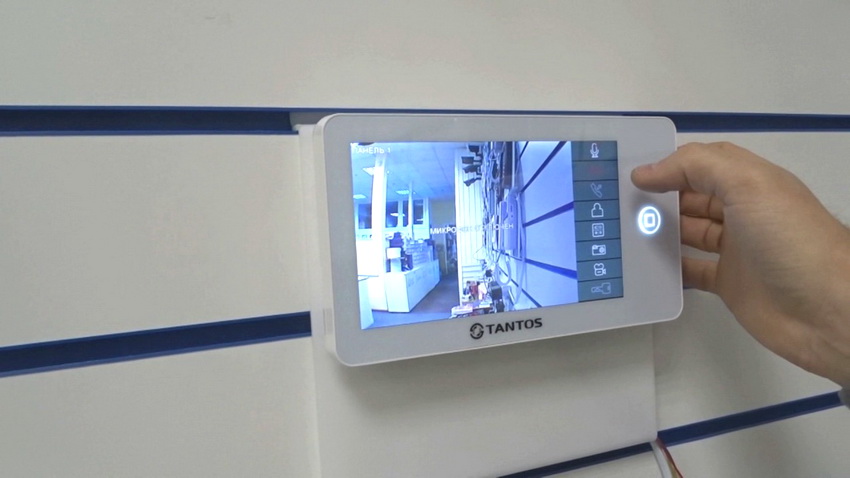

Видеодомофоны марки Tantos представляют собой высокотехнологичные современные устройства
На современном рынке представлено несколько десятков моделей этой марки. Все они имеют цветной монитор с яркой LED подсветкой. Диагональ дисплея находится в пределах 4-9 дюймов. Модели с большей диагональю воспроизводят изображение, передаваемое камерой, в мельчайших подробностях. Вызывные панели цветных видеодомофонов имеют различный дизайн. Они оснащены видеокамерой, микрофоном и кнопкой вызова.
Марки этой фирмы можно классифицировать еще по одному принципу:
- с переговорной трубкой;
- без переговорной трубки.
Если рассмотреть модели первого вида, то можно сказать, что аудиосигнал намного четче и лучше, чем у представителей второго вида. Но видеодомофон без трубки более прогрессивны в своем устройстве. Во всех инструкциях четко указано, как подключить подъездный домофон к видеодомофону такой марки, поэтому такая процедура не составит труда. Для этого потребуется уже описанный выше блок сопряжения.
Необходимо обязательно выдержать 1,5-метровую дистанцию между вызываемой панелью и монитором. Иначе значительно увеличивается риск появления помех в виде фона и свиста.
Большинство устройств фирмы Tantos сделаны без переговорной трубки
Популярные и востребованные модели фирмы Tantos

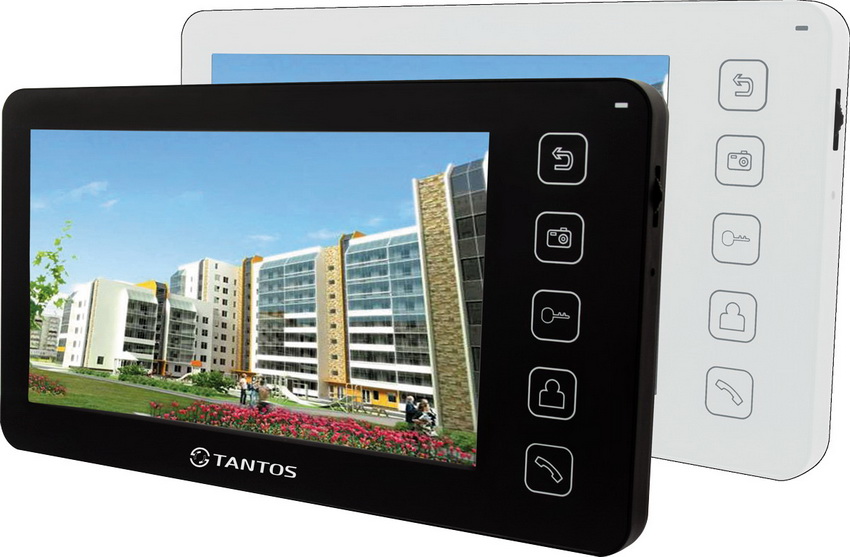

Особо популярной моделью сейчас стал видеодомофон Tantos Amelie. Имея 7- дюймовый цветной экран, сенсорные кнопки управления, систему «свободные руки» он завоевал доверие покупателей. К нему можно подключить 2 вызывные панели, 2 аналоговые видеокамеры, передающие сигнал в формате PAL, а также еще 3 дополнительных видеодомофона.
Статья по теме:
В комплект входит сам видеодомофон, кронштейн для его крепежа, монтажные провода и другие аксессуары. Система в целом довольно проста в эксплуатации, доступна финансово и неоднократно подтвердила свое качество.
Особенности кабеля
Кабель подбирают в зависимости от типа домофона и места монтажа
Любой провод состоит из 2 элементов:
- Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
- Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.
Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.
Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.
Полезные рекомендации
Независимо от конфигурации устройства и схемы его установки следует придерживаться следующих рекомендаций:
- На обратной стороне панели находится пломба – ее нельзя повреждать, т. к. могут возникнуть проблемы с исполнением гарантийных обязательств.
- Нельзя устанавливать вызывной блок на подвижных частях дверей: постоянные динамические удары ведут к смещению фокуса объектива камеры.
- Если устройство планируется установить в многоквартирном доме или расстояние до принимающего устройства (монитора) является значительным, тогда следует использовать специальные усилители сигнала.
- При монтаже окончательно зажимать крепежные винты можно лишь после точного размещения всех составных элементов системы и ее пробного запуска.
- Рядом с вызывной панелью недопустимо размещение мощных силовых линий.
- Перед установкой переговорного блока следует внимательно изучить инструкцию и придерживаться установленных в инструкции правил монтажа.
Вызывная панель для видеодомофона – это голова всей системы, поэтому к ее выбору нужно подходить достаточно внимательно. Она является своеобразной линией обороны, которая позволяет идентифицировать посетителя и установить с ним связь.
Выбирая модель переговорного блока, необходимо руководствоваться будущими условиями эксплуатации
Но при этом не стоит концентрировать внимание только на основных функциях, ведь современные модели устройств благодаря широкому функционалу могут существенно расширить возможности действующей системы безопасности
