Подвесной потолок армстронг: монтаж, особенности, инструменты

Технология монтажа

Установка проходит довольно просто, с ней самостоятельно справится и непрофессионал. Рассмотрим поэтапно технологию монтажа потолков Армстронг с ячейками стандартного размера 600х600 мм.

Разметка

Первым делом с помощью лазерного нивелира определяют самую низкую точку потолка. От неё отмеряют расстояние до будущих плит (минимальный отступ 100 мм, рекомендуемый — 200-250 мм). На этом уровне ставят отметки в углах и с помощью малярного шнура соединяют их линией по периметру комнаты. Так получают место крепления пристенного молдинга и высоту установки несущего профиля.

Затем переходят к разметке потолочной поверхности. Методом пересечения диагоналей находят середину. От неё проводят перпендикуляры к стенам и размечают линии в соответствии со схемой.

Сборка каркаса

По периметру комнаты устанавливают пристенные молдинги. Крепёж подбирают в зависимости от материала стен. В углах профиль подрезают ножницами по металлу и стыкуют под углом 45 градусов. На прочность конструкции это не повлияет, так как пристенный уголок нагрузки не несёт.

После этого по линиям на потолке согласно схеме сборки устанавливают подвесы. Максимальный шаг — 1,2 м, а от стен отступают 0,6 м. К бетонному потолку подвесы крепят через анкерные болты или дюбеля, предварительно просверлив отверстия. Для деревянного берут саморезы.

После этого собирают несущую часть каркаса. Профили вешают на подвесы, вставляя крюк в отверстие на рейке. Собранный каркас должен располагаться в одной плоскости. Этого добиваются с помощью строительного уровня или натянутой через всю комнату верёвки. Высоту регулируют, изменяя длину подвеса.

Концы несущих реек упираются в пристенный молдинг. Если длины профиля не хватает, его наращивают, используя замок по краям. При необходимости рейки подрезают.

Затем с шагом 60 см устанавливают длинные поперечные профили, их укладывают поперёк несущих, вставляя замок в щель-крепление. После этого между ними крепят короткие рейки, которые образуют квадратные ячейки каркаса.

Монтаж светильников и вентиляции

Разводку электрики проводят до укладки плит. Светильник поднимают к потолку и подключают к сети. Затем аккуратно укладывают в ячейку.

Для вентиляции предварительно устанавливают сплит-систему (как правило, в незаметном углу). Решётку заводят в ячейку и крепят к корпусу блока.

Укладка плит

Панель заводят за профили, развернув по диагонали. Затем поворачивают и укладывают на направляющие. Если каркас смонтирован правильно, плита легко ложится, для установки не нужно прилагать усилий.

Крайние плиты часто приходится подрезать. Это делают строительным ножом по линейке. Режут только с лицевой стороны.

Пошаговая инструкция по монтажу

Как собрать каркас?

Важно собирать каркасную систему в заданной последовательности

Закрепите пристенные уголки по периметру помещения по заранее нанесённым отметкам. Для лучшей фиксации используйте дюбель-гвозди через каждые 60 см.
Вставьте основные направляющие в пристенные уголки. Если потребуется, подрежьте их или срастите две направляющие. Для увеличения жестокости конструкции присоединяйте их к подвесной системе.
Между основными направляющими вставьте поперечные профили. При необходимости подрежьте и их.
Полученные ячейки 120 на 60 см перекройте короткими направляющими по 60 см.
Закрепите оставшиеся подвесы к готовому каркасу.

Подготовка к сборке

Первоначально, до первых этапов монтажа, потребуется снять детальную планировку помещения. Не размеры – длину и ширину, а именно габариты, позволяющие увидеть, насколько контур комнаты отличается от правильного квадрата или прямоугольника.

Это важно для того, чтобы правильно выбрать точки крепления потолка Армстронг и линию подреза крайнего ряда. Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа. Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа

Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа.

Минимальная высота потолка Армстронг, точнее, запотолочного пространства, составляет 150 мм, на очень кривых плитах перекрытия допускается монтаж одного из краев на расстоянии до 100 мм. Меньше делать нет смысла, так как могут не поместиться подвесы.

Установка потолка Армстронг

Первое, что нужно сделать перед тем, как начать работы по монтажу – проложить коммуникации. Это можно сделать и позже, однако это будет весьма неудобно.

Коммуникации полностью закрываются фальшпотолком

Также стоит обратить внимание на встраиваемое оборудование, а точнее на его вес. Обычная подвесная система способна выдержать нагрузку от 4 до 6,5 кг/кв.м

В случае, если вес аксессуаров будет превышать эти значения, следует использовать систему, которая выдержит нагрузку в 7-10 кг/кв

В случае, если вес аксессуаров будет превышать эти значения, следует использовать систему, которая выдержит нагрузку в 7-10 кг/кв. м.

После прокладки коммуникаций и выбору подвесной системы можно приступать непосредственно к работам по монтажу.

Шаг первый: разметка

Установка потолка «Армстронг» начинается с разметки. Для этого на стене помещения ставят отметку, отступая на необходимоее расстояние от пола или базового потолка так, чтобы будущий подвесной потолок полностью закрыл все выступы существующего перекрытия и все проходящие вверху коммуникации.

Если они пока отсутствуют, при разметке необходимо учесть высоту всех аксессуаров, которые будут вмонтированы, для чего их предварительно измеряют. Это позволит определить минимальное расстояние между существующим перекрытием и будущим фальшпотолком.

Опираясь на сделанную отметку, нужно спроецировать ее на все остальные стены помещения таким образом, чтобы соединив отметки получилась ровная линия. Чтобы поверхность фальшпотолка не повторяла уклон и неровности потолочного перекрытия или пола, для этого следует воспользоваться водяным или лазерным уровнем. Как это делается (а также некоторые другие моменты монтажа) смотрите на видео ниже.

Шаг второй: монтаж профилей

К стенам по отмеченным ранее горизонтальным линиям крепят специальные L-образные профили, которые входят в комплект подвесной системы Армстронг. Чтобы нарезать профиль нужной длины, применяют обычную ножовку по металлу с мелкими зубьями. Угловые соединения нарезают при помощи столярного стусла или используют для этих целей транспортир и все ту же ножовку по металлу.

L-образный и Т-образный профили от подвесной системы Armstrong

Профиль нужно крепить таким образом, чтобы получилась «полка», обращенная вниз лицевой (окрашенной) стороной. Для закрепления L-образного профиля подбираются подходящие крепления, которые зависят от материала, из которого сложена стена.

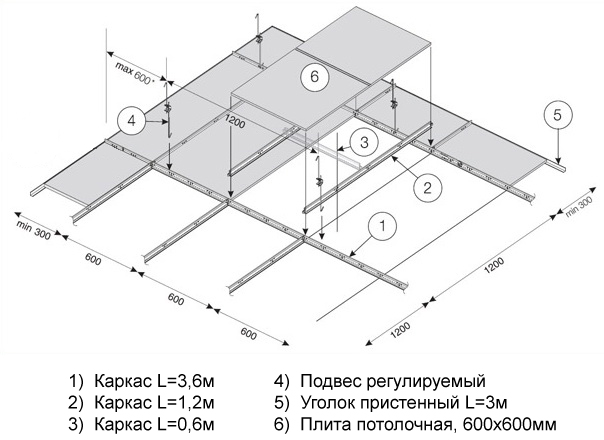

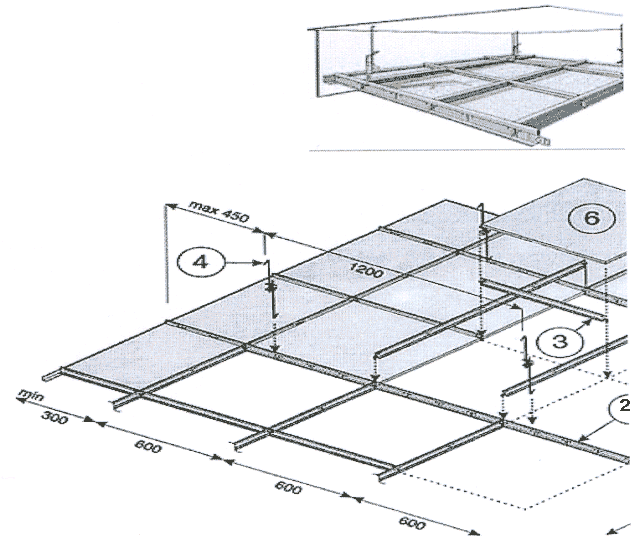

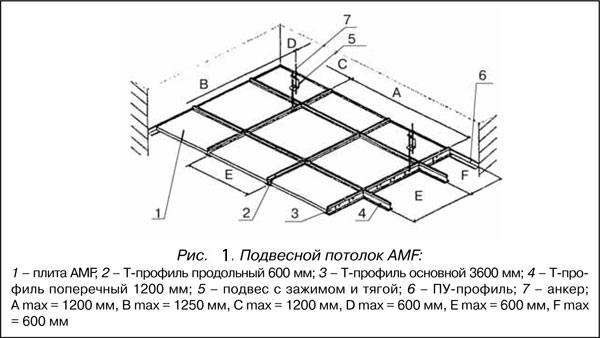

Схема монтажа подвесного потолка

После этого монтируются направляющие профили. Они имеют одинаковую форму (в виде перевернутой буквы Т), но разную длину: длинные имеют прорези, а на коротких с обеих сторон присутствуют небольшие выступы. При монтаже выступы вставляются в прорези длинных профилей, образуя таким образом ячейки 600х1200 мм или 600х600 мм.

Крепление направляющих: выступы вставляются в прорези

Монтировать решетку начинают с середины, стараясь чтобы центральная ячейка оказалась в центре помещения. Это делается для того, чтобы потолок аккуратно выглядел, так как крайние ячейки, скорее всего, не совпадут с габаритами помещения и их придется подрезать.

Шаг третий: установка подвесов

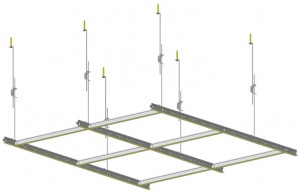

Направляющие навешивают, используя специальные подвесы, состоящие из двух тонких металлических прутков, продетых сквозь специальную изогнутую пластину (ее называют лепесток).

Один из видов подвесов для потолка Армстронг

Помимо этого, крепеж направляющих можно сделать с помощью проволоки диаметром не менее 2-х мм. Предварительно ее необходимо выпрямить, чтобы свести к минимуму деформацию под нагрузкой от элементов подвесного потолка. В месте крепления проволоки к потолочному крепежу или профилю нужно делать как минимум три петли.

При монтаже подвесной системы к базовому потолку используются анкера, имеющие крюк или кольцо вместо головки, так как к ним удобнее крепить подвесы или проволоку. Подбираются они в зависимости от материала основного потолка – это могут быть дюбели для шурупы. Различные виды подвесов и крепление к ним направляющих показано на видео:

Начинают навеску с длинных направляющих, при этом их соединяют последовательно короткими. После полной сборки решетки необходимо выравнивать ее по горизонтали с помощью уровня, сдвигая лепестки или подгибая проволоку. Через несколько дней рекомендуется эту процедуру повторить, так как под нагрузкой потолок может провиснуть.

После окончания сборки, в каркасную решетку нужно вставить кассеты Armstrong и аксессуары, которые укладываются на образовавшиеся полки.

Устройство и комплектующие

Итак, основная деталь конструкции – металлический каркас, который крепится к родному потолку и стенам помещения. Этот короб имеет следующие составляющие:

Стеновой (угловой) профиль, иногда еще называют периметральный из-за того, что он монтируется прямо на стену по периметру будущего потолка. Чаще всего это – Г-образный профиль.Несущий профиль – металлическая рейка, устанавливаемая параллельно стенового профиля, имеет длину, максимально приближенную к длине помещения. Они выступают в роли направляющих всей конструкции.Поперечный Т-образный профиль выступает соединителем параллельных несущих реек, образуя тем самым ячейки для установки плит потолка «Армстронг».

Подвесы представляют собой два металлических прута, соединённые между собой пружиной-бабочкой. Один прут стремится вверх, оканчивается плотной петлей, крепится к крепежному узлу. Второй – устремляется вниз, оканчивается крюком, цепляется к несущей рейке. Благодаря пружине можно регулировать длину подвесов: при сжимании ее пруты можно раздвигать и сдвигать, на сколько это необходимо; отпустив же «бабочку», вы зафиксируете крюки достаточно прочно. Производители анонсируют наличие трех вариантов этой составляющей: стандартный регулируемый от 120 мм до 150 мм, укороченный – от 75 мм и удлиненный – до 500 мм. В основном, при установке подвесного потолка используется европодвес стандартного типа.

Крепежный узел – обычный дюбель, на конце которого крюк. В роли такового могут выступать саморез или металлическая цанга, в зависимости от материала настоящего потолка и планируемой нагрузки на сам узел.Плиты – непосредственно функциональная часть потолка «Армстронг». Ранее использовалось покрытие двух размеров – 120см х 60см и 60см х 60см. Сегодня первые ушли в историю, а для оформления потолков используются квадратные плиты.

Более подробно хочется остановиться именно на покрытии. Итак, существует шесть разновидностей «Армстронга»:

Экономичный. Самый дешевый вид плит, который очень легко впитывает влагу, даже если в помещении просто повышенная влажность. Из-за этого могут быстро потерять форму или прогнуться.

Люксовый – «Prima». Более прочные, чем предыдущий вид, влагостойкие, имеют повышенную звукоизоляцию.

Влагостойкий «Армстронг» говорит сам за себя. Можно не бояться даже подтопления со стороны соседей сверху. Плита не деформируется и не утяжеляется под весом влаги.

Акустический – обеспечивает максимальную звуконепроницаемость. Чаще всего используются в шумных помещениях: торговых и игровых залах.

Гигиенический вид потолочной плиты, рассчитанный на использование в помещениях с повышенными санитарными требованиями: общепит, медучреждения.

Дизайнерский «Армстронг» встречается не очень часто, но даже в своих редких случаях остается весьма востребованным. Зеркальные, стеклянные, деревянные плиты и плиты с нанесением 3D рисунков – отличное решение для помещений с оригинальным дизайном.

Говоря о материалах, из которых изготовлены плиты для подвесного потолка, следует упомянуть металл, пластик, минеральные волокна (минвата), поликарбонат, дерево, сталь и алюминий.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

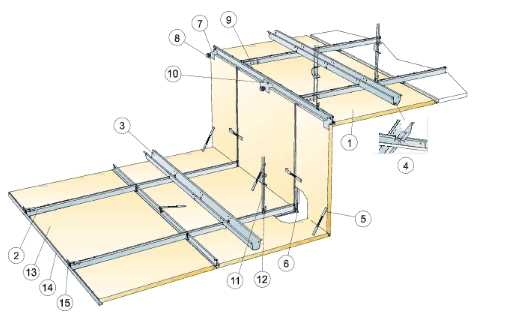

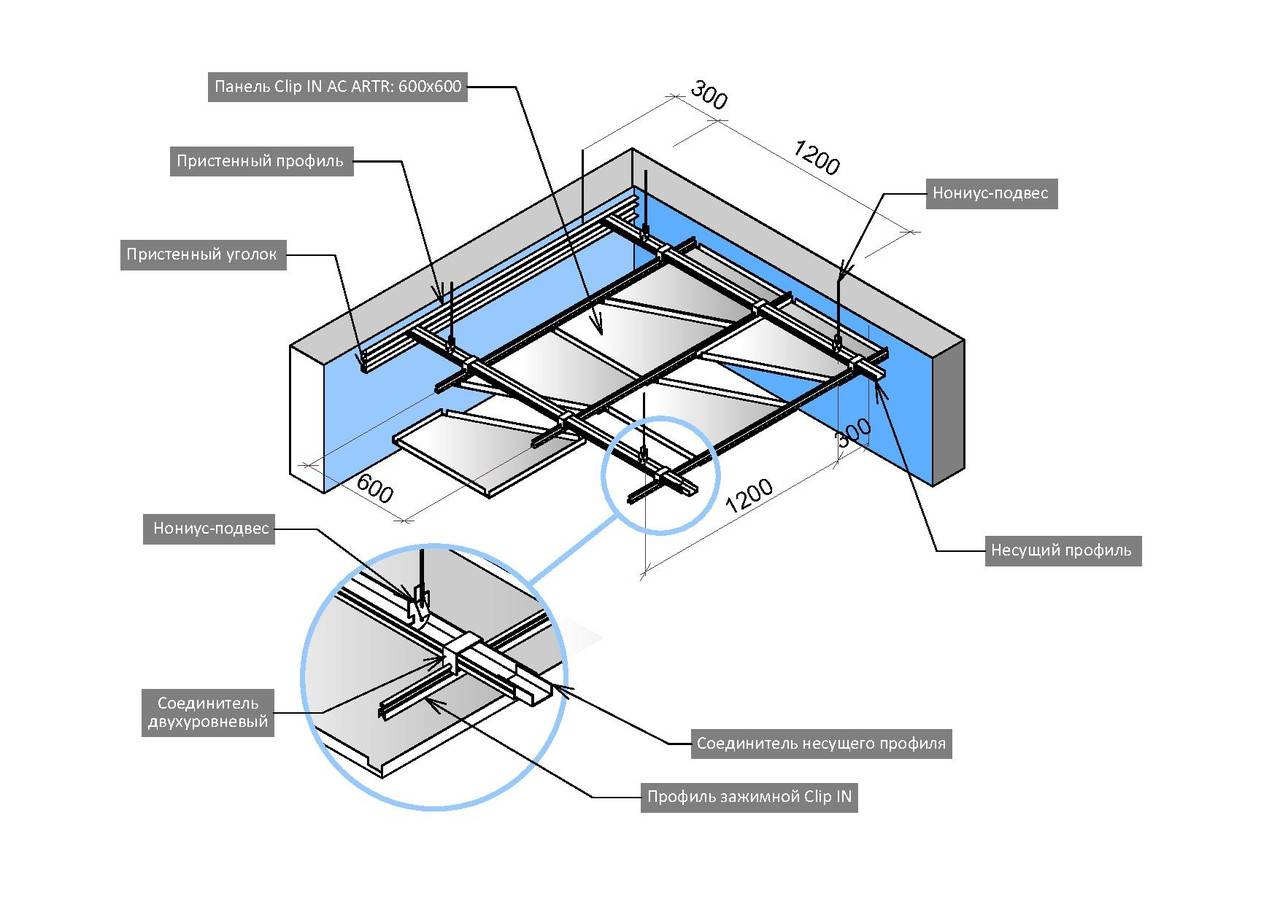

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Потолок Армстронг — технология монтажа

Разметка потолка

Главное, с чего нужно начинать монтаж потолка Армстронг — это качественная разметка.

Важно! Конструкция потолка позволит делать установку инженерных сетей и после установки, но не стоит забывать, что расстояние от перекрытия должно быть не менее 15 см. Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию

Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию.

Обычно, для разметки используются лазерные нивелиры, хотя подойдет как линейка, так и гидравлический уровень.

Монтаж боковых профилей

На данном этапе используется пристенные профили, которые еще иногда называют L-образными.

Монтаж потолка должен начинаться с крепления к стене L-образного профиля с шагом 40 см по ранее прочерченной линии по периметру помещения.

Профиль нужно крепить так, чтобы получилась «полка», при этом окрашенная сторона должна смотреть вниз. Обычно, крепления подбираются в зависимости от материала стены, но чаще всего используются дюбель-шурупы.

Монтаж подвесов

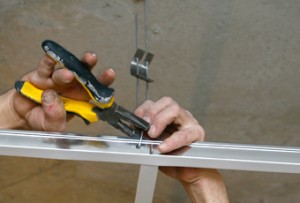

После того, как мы смонтировали профиль, должен производиться монтаж подвесов, которые будут держать несущие рейки.

Первый подвес устанавливается на расстоянии 0.6 м от стены, далее расстояние между подвесами должно быть 1.2 м.

Важно! Подвесы необходимы для крепления несущих реек. Учитывая шаг 1.2 м, вы без особого труда сможете рассчитать необходимое количество подвесов

Крепление к перекрытию (для направляющих и других профилей) осуществляется при помощи анкерных болтов (шляпка диаметром >13 мм) и забивных, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.

После установки подвесов регулируем их длину таким образом, чтоб несущая рейка плотно легла на боковой профиль.

Регулирование длины предусмотрено в самой конструкции подвеса, так что этот процесс не станет проблемой.

Монтаж несущих реек

Несущие рейки должны крепиться к подвесам и опираться на профиль-уголок.

Несущие рейки крепятся параллельно стене, расстояние между такими рейками должно быть равным 1.2 м. Эти рейки длинной 3.7 м, но их при необходимости можно удлинить или обрезать.

На видео можно посмотреть инструкцию по сборке таких креплений:

https://youtube.com/watch?v=VHNlCJUq7qw%23t%3D49

Монтаж поперечных реек 1.2 м

Закрепив несущие рейки приступаем к установке реек длинной 1.2 м. Крепим их перпендикулярно несущим с шагом 0.6 м. Никаких специальных инструментов для крепления не требуется, на несущих рейках есть прорези, просто вставляем поперечные до щелчка.

Важно! Строго придерживайтесь шага в 0.6 м, иначе плиты могут не влезть в ячейку, либо выпасть из нее

Монтаж поперечных реек 0.6 м

Чтоб завершить каркас подвесного потолка Армстронг необходимо поперечными рейками 0.6 м соединить рейки 1.2 м. Для этого параллельно несущей рейки, между рейками 1.2 м вставляем рейки 0.6 м. Таким образом у нас получаются ячейки 60 * 60 см.

Укладка потолочных плит

Укладывание должно начинаться с центра. Выкладываем квадраты по очереди, оставляя в нужных местах просветы в потолке под будущие светильники Армстронг. Если плитки, вкладываемые у стены оказываются большими, то их нужно просто обрезать.

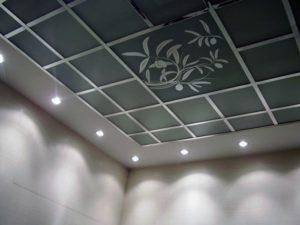

Монтаж светильников Армстронг

Итак, потолок своими руками уже практически готов, теперь переходим к завершающей стадии — установке светильников Армстронг.

Их существует несколько видов.

Традиционные люминесцентные 4 лампы на 18 ватт

Светодиодные — экономные

Что нужно знать при выборе светильников:

Одна из составных частей светильника — теплоотводящая плата, на которой укрепятся светильники, она во многом определяет срок службы. Например, текстолитовая плата обеспечивает менее качественный отвод тепла, чем алюминиевая.
Блок питания в светильнике — важная составляющая, которая в некачественных дешевых светильниках может отсутствовать.
Корпус светильника не должен быть гибким, так как при нагревании он может прогнуться.

В целом же достаточно поставить грамотно выбранный светильник в паз, подсоединив его к сети.

Об установке светильников Армстронг можно посмотреть в следующем видео:

О том, из каких частей он состоит и как разбирается — здесь:

Сравнение различных видов светильников:

Видео монтажа подвесного потолка Армстронг своими руками

Расчет армстронга

Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.

Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.

Пример №1: ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.

Общие же рекомендации по размещению обрезанных плит таковы:

По длине комнаты обрезанный ряд относится к дальней от входа стене.
По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.

Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.

Нормы расхода материалов для помещений обычной конфигурации следующие:

Для помещений квадратных или с соотношением сторон 3/4:

Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
Подвес – 0,6 шт./кв. м потолка.

Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:

Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
Подвес – 0,7 шт./кв. м потолка.

В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.

Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.

Подвесные потолки

Преимущества подвесного потолка очевидны.

Быстрый и легкий монтаж конструкции.
Сохраняется доступ к запотолочному пространству.
Возможность планирования коммуникаций по потолку без штробления поверхности.
Простота обслуживания и возможность замены плит.
Звукопоглощающие свойства.
Возможность подбора плиток под требования помещений.

Последний пункт особенно важен, когда речь идет о специфических помещениях

Так, для медицинских палат и кабинетов важно, чтобы материал имел соответствующий сертификат. В коридорах используют только негорючие материалы, а в чистых комнатах те, что обеспечивают абсолютную гигиену. Разнообразие плиток для подвесного потолка на современном строительном рынке обеспечивает любые потребности клиента

Кроме того с его помощью легко создать даже самые невероятные дизайнерские идеи

Разнообразие плиток для подвесного потолка на современном строительном рынке обеспечивает любые потребности клиента. Кроме того с его помощью легко создать даже самые невероятные дизайнерские идеи.

Дизайнерские возможности подвесного потолка не ограничиваются лишь сплошной однотонной поверхностью

И всю эту красоту можно создать самостоятельно, следуя представленной пошаговой инструкции.
