Солнечные коллекторы: разновидности оборудования и особенности его использования

Правильно оборудуем жилье

Для сохранения тепла в доме следует уделить внимание выбору межкомнатных дверей.Где же купить межкомнатные двери, чтобы ни на минуту не пожалеть о совершенной покупке? Как обезопасить себя от возможных подделок и недобросовестных производителей? Что предпринять, если вы готовы вложить достаточную сумму средств, чтобы купить межкомнатные двери, но не склонны доверять специалистам, обладающим низкой квалификацией? Вывод в данном случае прост — обратиться к услугам , реализующего широкий спектр моделей межкомнатных дверей, представленных различными конструктивными решениями и производителями. Наш ассортимент постоянно расширяется и обновляется, а высокая квалификация персонала не подлежит сомнению. В нашем магазине вы всегда сможете межкомнатные двери, решенные в ключе основных тенденций традиционной классики или же соответствующие одному из многочисленных направлений современного интерьерного дизайна

Каждое изделие не только оснащено надежной, функциональной и эффектной фурнитурой, но и имеет сертификат соответствия качества основным существующим стандартам. Приобретая межкомнатные двери у нас, вы тем самым отдаете предпочтение абсолютно безвредной продукции, изготовленной из экологически чистого сырья

В нашем магазине вы всегда сможете межкомнатные двери, решенные в ключе основных тенденций традиционной классики или же соответствующие одному из многочисленных направлений современного интерьерного дизайна. Каждое изделие не только оснащено надежной, функциональной и эффектной фурнитурой, но и имеет сертификат соответствия качества основным существующим стандартам. Приобретая межкомнатные двери у нас, вы тем самым отдаете предпочтение абсолютно безвредной продукции, изготовленной из экологически чистого сырья.

Плюсы и минусы гелиосистемы

Схема работы гелиосистемы.

Если рассматривать в отдельности все положительные моменты использования гелиоустановки, то можно выделить несколько основных факторов. Прежде всего экологичность. Дома с использованием системы солнечной энергии не зря получили название «экодомов». Коллектор, накапливающий энергию солнечного излучения, абсолютно безопасен для окружающей среды. В силу отсутствия технологии горения или отработки, присущих всем прочим источникам генерации тепла, гелиосистема не производит никаких отходов производства и выбросов в атмосферу, что делает эту систему безопасной и экологически чистой.

Следующим положительным фактором можно считать экономичность данной установки. При крупных начальных затратах на ее приобретение и монтаж, самоокупаемость происходит в течение нескольких лет, а далее вся система целиком направлена на сохранение затрачиваемых средств на отопление. С учетом необходимости постоянного потребления довольно дорогостоящих ресурсов для теплоснабжения (уголь, газ), солнечная энергия бесплатна и не подвержена тарификации.

И самый главный плюс — возможность круглогодичного использования данного источника энергии, при условии хотя бы минимального солнечного освещения. Даже сквозь тучи в пасмурные дни и в зимнее время к поверхности земли доходит до 70% излучения, а значит, использование солнечного коллектора при правильном монтаже оптимально в любое время года, пусть и с меньшей теплоотдачей.

А потому на сегодняшний день установка гелиосистемы все еще остается дорогостоящей и эксклюзивной технологией, пока что малодоступной обычным обывателям.

Чертежи конструкций

Приступаем к работе

Прежде чем сооружать солнечный коллектор, необходимо произвести соответствующие расчеты и определить, как много энергии он должен производить. Но от самодельной установки ждать высокого КПД не стоит. Сориентировавшись, что его будет достаточно – можно приступать.

Работу можно поделить на несколько основных этапов:

1. Изготовить короб
2. Изготовить радиатор или теплообменник
3. Изготовить аванкамеру и накопитель
4. Собрать коллектор

Чтобы изготовить коробку под солнечный коллектор своими руками, следует заготовить обрезную доску толщиной 25-35 мм и в ширину 100-130 мм. Дно ее следует сделать текстолитовым, оснастив его ребрами. Оно также должно быть хорошо теплоизолированное при помощи пенопласта (но предпочтение отдают минеральной вате), накрытого оцинкованным листом.

Еще 4 эффективных способа альтернативного отопления дома

О которых вы можете узнать в нашей следующей статье

Подготовив короб, настает пора мастерить теплообменник. Следует придерживаться инструкции:

1. Необходимо подготовить 15 тонкостенных металлических трубок длиной 160 см и две дюймовые трубы длиной 70 см
2. В обоих утолщенных трубках сверлятся отверстия диаметра меньших трубок, в которые они будут устанавливаться. При этом нужно следить за тем, чтоб они были по одной стороне соосны, максимальный шаг между ними 4.5 см
3. Следующий этап – все трубки нужно собрать в единую конструкцию и надежно сварить
4. Теплообменник монтируется на лист оцинковки (ранее прикрепленный к коробу) и фиксируется при помощи стальных хомутов (можно сделать металлические зажимы)
5. Днище короба рекомендуют покрасить в темный цвет (например, черный) – он будет лучше поглощать солнечное тепло, но чтобы снизить тепловые потери, внешние элементы красятся белым
6. Завершить монтаж коллектора необходимо установкой покровного стекла около стенок, при этом не забыв о надежной герметизации стыков
7. Между трубками и стеклом оставляется расстояние, равное 10-12 мм

Остается соорудить накопитель под солнечный коллектор. Его роль может исполнять герметичная емкость, объем которой варьируется около 150-400 л

. Если найти одну такую бочку не удается, можно сварить между собой несколько небольших.

Как и коллектор, накопительный бак основательно изолируют от потерь тепла. Остается изготовить аванкамеру – небольшой сосуд объемом 35-40 л. Он должен оснащаться падающим воду устройством (шарнирным краном).

Остается самый ответственный и важный этап – собрать коллектор воедино. Сделать это можно таким образом:

1. Вначале необходимо установить аванкамеру и накопитель. Необходимо следить, чтоб уровень жидкости в последнем был на 0.8 м ниже, чем в аванкамере. Так как воды в таких устройствах может собираться немало, необходимо продумать, каким образом они будут надежно перекрываться
2. Коллектор размещается на крыше дома. Исходя из практики, рекомендуется делать это на южной стороне, наклонив установку под углом 35-40 градусов к горизонту
3. Но нужно учитывать, что между накопителем и теплообменником расстояние не должно превышать 0.5-0.7 м, иначе потери будут слишком существенны
4. В конце должна получиться следующая последовательность: аванкамера обязана располагаться выше накопителя, последний – выше коллектора

Наступает самый ответственный этап – необходимо соединить все составляющие воедино и подключить к готовой системе водопроводную сеть. Для этого потребуется посетить магазин сантехники и приобрести необходимые фитинги, переходники, сгоны и прочую запорную арматуру. Высоконапорные участки рекомендуют соединять трубой диаметром 0.5 дюйма, низконапорные – 1 дюйм.

Введение в эксплуатацию выполняется следующим образом:

1. Установка заполняется водой посредством нижнего дренажного отверстия
2. Подсоединяется аванкамера и регулируются уровни жидкости
3. Необходимо пройтись вдоль системы и проверить, чтобы не было утечек
4. Все готово к повседневной эксплуатации

Что такое

Гелиоустановка — это современный экологичный способ получения и последующего применения тепловой энергии от солнца. Во многих странах установки уже давно используют в частном секторе и промышленных масштабах. Системы подходят для нагрева воды или отопления. Преимущества для владельца:

• Владелец установки бесплатно получает солнечную энергию, которую может потом распределить по дому.
• Процесс получения и преобразования энергии экологичен и не наносит вреда планете.
• Энергия солнце неиссякаема, поэтому владелец установки всегда может быть уверен в ее получении.
• По сравнению с другими установками альтернативного получения энергии, стоимость коллектора невысокая.

Как и у любой установки, у солнечного коллектора есть и свои минусы — результат работы зависит от погоды.

В нашей стране использование гелиосистем не так распространено, как в Европе и Америке, по причине низкой эффективности, связанной с погодными условиями. Лидеры по установке гелиоколлекторов сегодня Япония и Китай.

Из чего состоит и как работает солнечный коллектор

Каждый солнечный коллектор включает в себя следующие элементы:

• коллектор для сбора энергии;
• насосы для циркуляции;
• трубопровод, где происходит циркуляция теплоносителя;
• система управления за установкой;
• теплоноситель;
• бойлер.

Гелиоустановка совместима с водонагревателями и газовыми котлами. Дополнительно монтируют теплосчетчик, который помогает вычислить выработанную энергию и подсчитать реальную экономию киловатт.

1.Солнечный коллектор. 2. Буферный бак. 3. Горячая вода. 4. Холодная вода. 5. Котроллер. 6. Теплообменник. 7. Помпа. 8. Горячий поток. 9. Холодный поток.

Устройство и область применения в быту

На сегодняшний день применяются такие типы гелиоустановок: плоскопластинчатые и вакуумные

Плоскопластинчатые

Это самые простые и дешевые устройства. Они состоят из улавливающей солнечное излучение пластины (абсорбера), прозрачного покрытия и закрывающей нижнюю поверхность теплоизоляции. На обращенную к солнцу поверхность пластины наносят черную краску или особое покрытие, например, из оксида титана или черного никеля. Оно называется селективным. Наиболее эффективными являются абсорберы, изготовленные из меди.

Светопропускающее покрытие выполняют из специального профильного поликарбонатного листа (с рифлением) или закаленного стекла, почти полностью очищенного от металлических примесей.

Все зазоры между корпусом коллектора и прозрачной крышкой герметизируются, что способствует уменьшению теплопотерь вследствие конвекции.

Плоский пластинчатый коллектор

В воздушных коллекторах используемый в качестве теплоносителя воздух омывает непосредственно абсорбер – с одной или с двух сторон. В устройствах, ориентированных на применение жидкостного теплоносителя (вода, масло или антифриз), к абсорберу могут быть прикреплены медные или алюминиевые трубки, в которые этот теплоноситель подается.

Если не отбирать накапливаемое плоско-пластинчатым коллектором тепло, он сможет нагреть воду до температуры в 190 – 210 градусов.

Для повышения эффективности таких установок применяют покрытия из особых материалов, не излучающих тепло в виде инфракрасных волн.

Вакуумные

Роль абсорбера в таком коллекторе играет поверхность трубки, по которой протекает теплоноситель. При этом сама она заключена в круглый прозрачный кожух, из которого выкачан воздух. Таким образом, каждая трубка с теплоносителем окружена, подобно колбе термоса, вакуумом.

Вакуумный коллектор стоит дороже, но зато является более эффективным: с его помощью воду можно нагреть уже до 250 – 300 градусов.

Вакуумные коллекторы

Значительно повысить производительность вакуумного коллектора можно при помощи параболоцилиндрических отражателей. Это продолговатые элементы с вогнутой зеркальной поверхностью, которая в поперечном сечении образует параболу. Такие отражатели устанавливаются в коллекторе за трубками, фокусируя на них весь неусвоенный солнечный свет.

Оснащенная такими элементами установка может нагревать теплоноситель (применяется масло) до температуры в 300 – 390 градусов. Чтобы еще больше увеличить производительность коллектора, его оснащают системой слежения за солнцем.

Прочие элементы системы

Помимо собственно коллектора в гелиоустановке имеется накопительный бак с водой, которой при помощи встроенного теплообменника передается накопленная теплоносителем энергия.

Существуют системы как с естественной циркуляцией теплоносителя (накопительный бак устанавливается выше коллектора), так и с принудительной – при помощи насоса (бак можно устанавливать на любом уровне).

Гелиоколлекторы в системе отопления

Применение

В быту гелиоустановки применяются для приготовления горячей воды, в том числе для бань, подогрева бассейна либо в качестве дополнительного источника тепла для системы отопления. В промышленности сфера применения таких систем является более широкой: на их основе сооружают опреснители воды, парогенераторы (пар приводит в движение различные машины) и даже электростанции.

Типы вакуумных солнечных коллекторов

Самые популярные и востребованные типы делятся по виду конструкции коллектора.

Они бывают:

1. Вакуумная колба с тепловой трубкой. Они сложны в эксплуатации и изготовлении, т.к. в данном виде конструкции теплоизоляция вакуумного типа обеспечивается по всей колбе. Данные устройства обеспечивают наибольший КПД. Абсорбером тут является пластина, которая покрыта селективным всепоглощающим покрытием. Тепловая трубка надежно крепится к пластине и подает энергию в конденсатор (верхняя часть трубки). В свою очередь конденсатор подключается к теплообменнику коллектора. Тут и происходит нагрев теплоносителя.
2. «Колоба в колбе» с трубкой тепловой. Эта конструкция немного проще предыдущей и отличается меньшей производительностью при пониженных температурах. Абсорбирующая поверхность расположена на внутренней трубке. На тепловую трубку, изготовленную из меди, тепло передается через металлические ребра. Тепловая трубка – это наиболее эффективное устройств, предназначенное для передачи тепла.
3. «Колба в колбе». Этот вид устройства вакуумного коллектора дает возможность достигать наивысшей степени теплоизоляции покрытия (поглощающего), не мешая при этом проникновению солнечных лучей. Как и в предыдущем типе, покрытие для поглощения энергии расположено на внутренней колбе. Теплоноситель, который контактирует с поглощающей поверхностью, может нагреваться без промежуточных преобразований.

Основные достоинства и преимущества оборудования

Оборудование этого класса считается самым эффективным из всех альтернативных источников энергии. Однако оно имеет высокую стоимость, что заставляет умельцев собирать солнечный агрегат своими руками. Но даже не тот факт, что КПД приборов достигает 90% является их главным преимуществом.

Самым важным качеством воздушных коллекторов считается их безопасность для окружающей среды, значит, и здоровья человека. Отказавшись от обычных отопительных приборов и заменив их альтернативными удается сократить выбросы углекислого газа в атмосферу на 2 тонны в год.

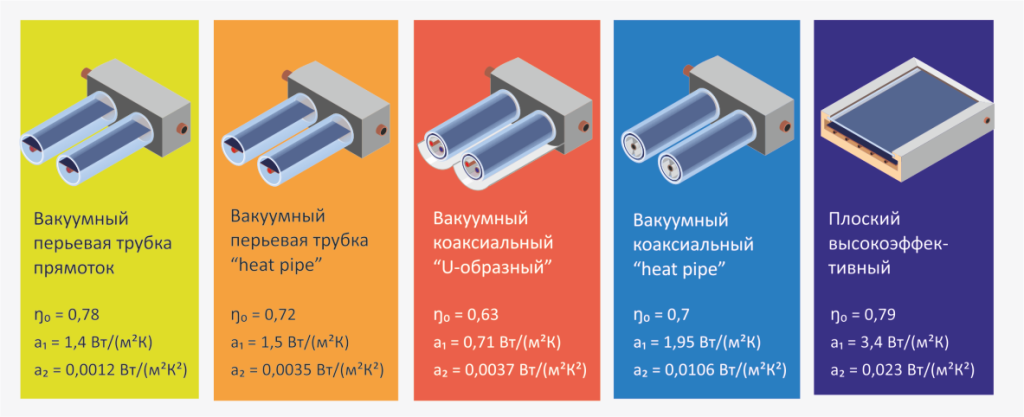

Основные типы и их эффективность

Еще одним плюсом является экономичность. Установка такого прибора в собственном доме позволит сократить расходы на отопление и горячее водоснабжение на 90% в год. Использование агрегата в комплексе с газовым котлом дает дополнительную экономию и увеличивает долговечность системы в 2 раза.

Конечно же к достоинствам коллекторов солнечных и в том числе Azuro следует отнести следующие характеристики:

• Небольшой вес;
• Простота в установке и эксплуатации;
• Несложная конструкция;
• Относительно низкая стоимость.

Однако и некоторые недостатки у воздушных солнечных коллекторов имеются. В первую очередь это зависимость КПД от разности температур и уровня освещения. Для вакуумных коллекторов солнечных Azuro еще и низкая надежность из-за высокой подверженности градобитию. В итоге повреждение трубок может привести к попаданию воздуха в прослойку между ними.

Характеристики, которые помогут сделать правильный выбор

Приобретая воздушный коллектор нужно ориентироваться на то для решения каких задач предполагается его использовать. Отводится ли ему роль вспомогательного прибора для нагрева воды или же он будет использоваться как основной агрегат. Для каждого из случаев потребуется определенная модель солнечного коллектора для дома, причем их характеристика и цена будут значительно отличаться.

Советы по выбору и обустройству

Но кроме этого нужно обратить внимание и на такие характеристики, как:

• Габариты конструкции;
• Размер активной площади;
• Оптический КПД;
• Угловой коэффициент;
• Потери тепла;
• Вид теплоносителя;
• Надежность.

Поскольку агрегат устанавливается на крыше здания, то он должен иметь габаритную площадь, соответствующую размерам объекта

При этом важно знать, что вакуумные солнечные коллекторы занимают на 30% больше площади, чем плоские при одинаковом уровне поглощения солнечной энергии

Угловой коэффициент зависит от наклона падающих на него лучей. Для повышения КПД прибора следует выбирать наибольший угол наклона, что особенно актуально для солнечного коллектора, собранного своими руками.

Обзор популярных моделей

Продукция компании Viessmann

Производство отопительной техники, использующей альтернативные источники энергии, осуществляется не только зарубежными, но и отечественными компаниями. Среди них первое место принадлежит известному во всем мире бренду Viessmann. Коллекторы этого производителя выпускаются в двух модификациях:

1. Плоские;
2. Трубчатые.

Первые отличаются высоким КПД благодаря высокочувствительному гелиотитановому покрытию, которое эффективно поглощает солнечную энергию.

Корпус устройства выполнен из высокопрочных алюминиевых рам и гелиостекла, что позволило добиться длительных сроков эксплуатации. Воздушный коллектор этого производителя оснащен удобной системой монтажных соединений, поэтому его установку сможет выполнить даже новичок.

Коллектор для бассейна марки Azuro

Неплохо зарекомендовала себя и продукция таких компаний, как:

• Unisol Neo 2.1;
• Azuro;
• CBK HP 30.

Коллекторы Unisol Neo 2.1 относятся к панельным моделям. Они используются в системах косвенного нагрева и имеют площадь 1,9 м² и все 35 кг.

Модули устройства могут быть размещены не только поверх крыши, но и в кровельном пироге. При этом температура теплоносителя в них достигает 120°C. Стоимость одного модуля колеблется в пределах 60-65 тысяч рублей.

Коллекторы марки Azuro отличаются большей площадью поглощения, достигающей 2,5 м². Его модуль включает в себя 15 колб, что дает возможность разогревать первичный теплоноситель до 320°C. Монтаж коллектора солнечного Azuro производится с применением кронштейнов или непосредственно на кровлю. Цена такого устройства достигает 145 тысяч рублей.

Более дешевый солнечный коллектор российского производства выпускается под маркой CBK HP 30. От состоит из 30 трубок, но при этом площадь модуля составляет всего 3 м². Устройство этой модели имеет один из самых высоких КПД достигающий 95% при стоимости не более 800 долларов.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Принцип работы солнечного коллектора

Хоть принцип работы солнечного коллектора для нагрева воды и обогрева дома для всех типов гелиоустановок одинаков (Солнце греет адсорбер, который передает энергию носителю), при покупке системы следует учесть характеристики оборудования.

Для северных областей плоские системы будут малоэффективны в связи с тем, что среднегодовой уровень инсоляции там ниже, как и температура воздуха. Поэтому на севере применяют вакуумные коллекторы, работающие с минимальной потерей тепла. Но чем короче световой день, тем ниже продуктивность системы. Также на КПД оборудования влияют погодные условия региона, угол наклона и место, где установлен коллектор, площадь отапливаемого помещения.

Как работает солнечный коллектор зимой

Одна из причин, по которой жители России с опаской относятся к гелиосистемам — уверенность в том, что гелиоколлектор зимой работать не может. Но вакуумные системы справляются со своей задачей. Они способны аккумулировать рассеянную солнечную радиацию даже в пасмурную погоду, не теряют тепловую энергию и отличаются приличным КПД.

Владельцы плоских гелиосистем описывают ряд проблем, с которыми им пришлось столкнуться в холодное время года.

• Пластину часто засыпает снегом, особенно в безветренную погоду.
• Имеют место большие теплопотери из-за низкой температуры.
• Физическое повреждение градом.

Неудобства исчезают, когда речь заходит о вакуумном коллекторе.

• Снег на нем задерживается редко, только при сильном обледенении.
• Безвоздушное пространство позволяет сохранить 95% энергии.
• Многократные тесты на ударопрочность подтвердили, что вакуумная трубка устойчива даже к граду, диаметр которого составляет 35 мм, а скорость падения около 18 м/с.

Единственное, что нужно учитывать, — накопительный бак необходимо размещать в теплом помещении либо оборудовать дополнительной теплоизоляцией.

Где лучше размещать солнечный коллектор

Выбирая место для монтажа гелиосистемы, необходимо подобрать точку, наиболее освещаемую солнцем. Идеально, если это южная сторона дома. Но если такой возможности нет, для установки подойдет место, куда в течение дня не будет попадать тень от деревьев, домов по соседству, рекламных щитов и т. д.

Гелиоколлекторы, эксплуатируемые для промышленных целей, могут располагаться в открытом поле, но при условии, что на них не будет попадать грязь, налипать снег и падать тень.

Что нужно знать о мощности гелиоустановки

Мощность гелиосистемы, которая необходима в том или ином случае, зависит от:

• региона, в котором эксплуатируется оборудование;
• нужд владельца — ГВС, отопление или то и другое;
• роли коллектора — основное это оборудование или дополнительное;
• места установки и уровня наклона конструкции;
• площади помещения;
• сезона эксплуатации.

Определить нужную мощность позволяет формула:

Pv = sin A x Pmax x S

Где Pmax — среднегодовой показатель инсоляции на 1 м2 , определенный для конкретного региона;

S — поглощающая площадь оборудования, указанная производителем;

A — уровень наклона плоскости панели по отношению к югу.

При выборе модели нужно ориентироваться на степень мощности оборудования в самое продуктивное время года — летом. Брать систему «с запасом» не стоит — излишняя выработка тепловой энергии может стать губительной для гелиосистемы.

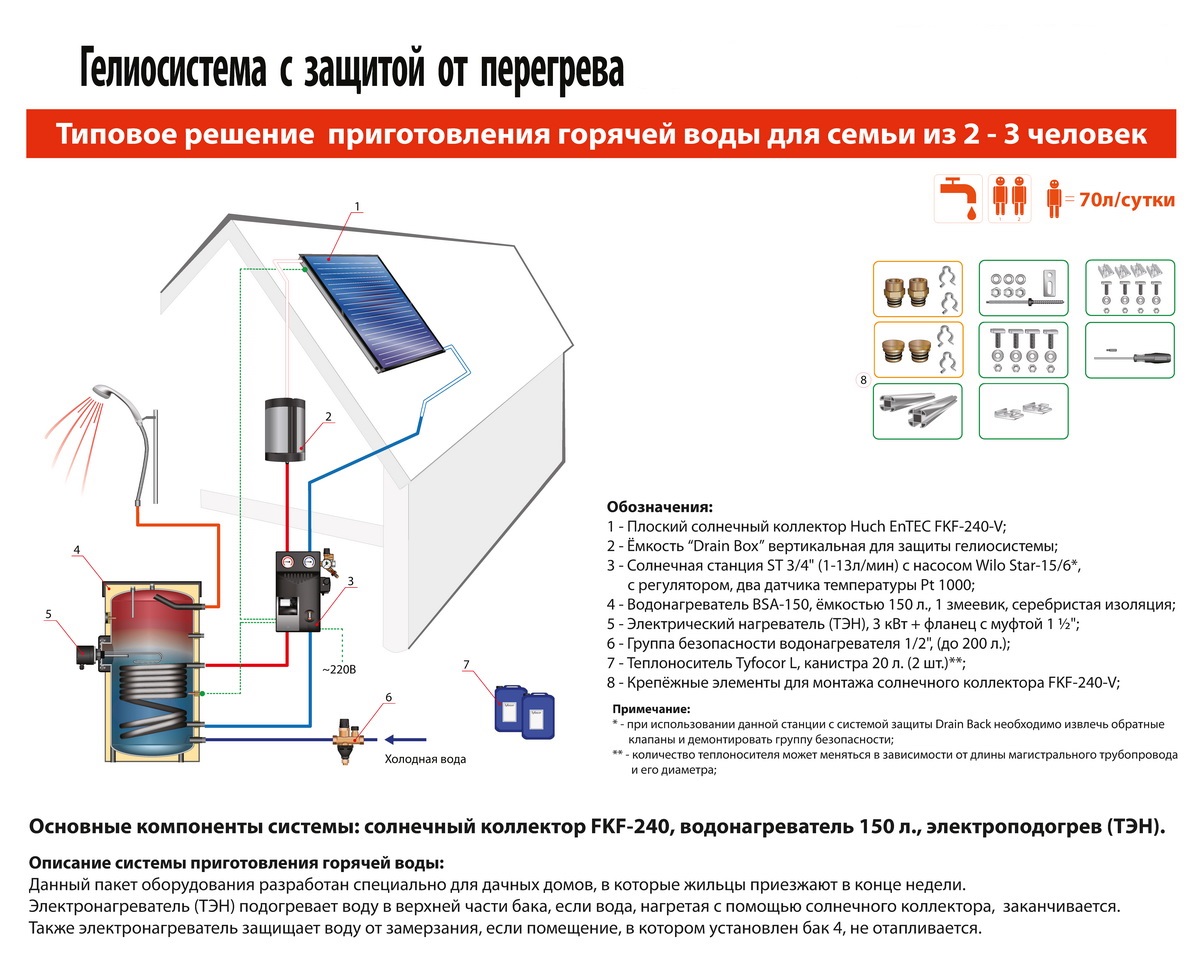

Как защитить гелиоколлектор от перегрева

При возникновении ряда обстоятельств солнечный коллектор может перегреться. Это явление называется стагнацией. Обычно такая ситуация возникает, когда владельцы резко сокращают потребление горячей воды, что приводит к избытку тепловой энергии, повреждающей систему.

Решить вопрос со стагнацией можно несколькими способами.

• Установить дополнительный резервуар для горячей воды.
• Использовать излишки для подогрева бассейна.
• Сбросить нагревшуюся воду небольшими порциями в грунт.
• Закрыть накопитель от лучей. Для этого заранее монтируются автоматические роллеты.

Еще одна распространенная причина перегрева гелиоколлектора — внезапное отключение электричества в солнечный день. Насос отключается, циркуляция останавливается, тепловая энергия накапливается. Проблему решает установка бесперебойного источника питания.

Элементы гелиосистемы

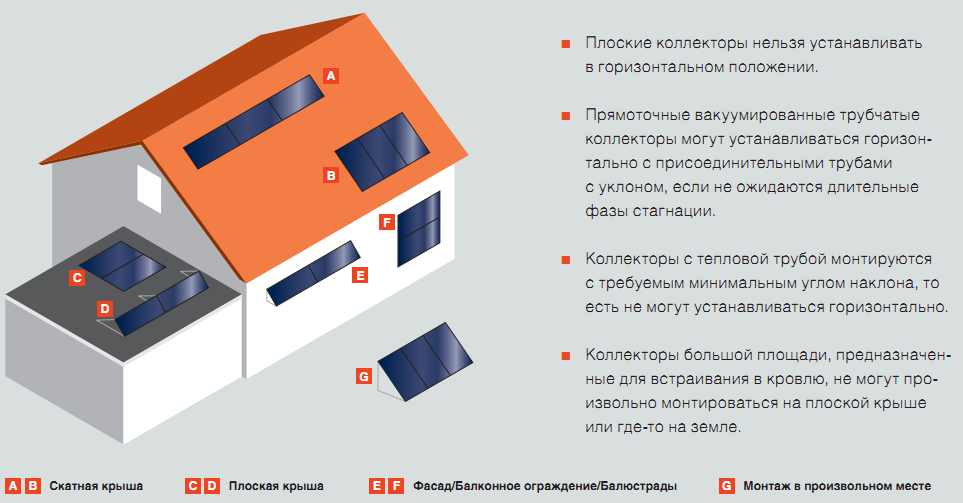

Модули коллекторов можно установить на горизонтальной или вертикальной плоскости, закрепить на крыше или встроить в нее. Для этого понадобятся различного рода крепежные элементы, поставляемые производителями отдельно. Однотипные модули допускают возможность соединения в «батарею»

При монтаже особое внимание следует уделить расположению модулей. Понятно, что максимально эффективная работа будет в том случае, если солнечные лучи падают на поверхность строго перпендикулярно

Сделать следящее устройство, разворачивающее модули, в принципе возможно, такие разработки есть, но на практике эти решения почти не применяются: стоимость аппаратуры окажется выше цены всей гелиосистемы. Следует учесть и то, что Солнце зимой поднимается ниже, чем летом, а значит, оптимальный угол наклона модулей различается. В северных районах их можно поставить вертикально и улавливать лучи, отраженные от снежного наста. Если для работы достаточно одного—пяти модулей, их обычно соединяют последовательно, один за другим. При одновременной установке большого количества модулей возможно параллельное соединение отдельных частей системы с целью уменьшения потерь на сопротивление протеканию теплоносителя. Сами по себе солнечные коллекторы — всего лишь часть системы, причем не самая дорогая. Для обеспечения горячей водой необходим теплоизолированный накопительный бак с устройствами контроля и управления.

В одноконтурных системах в коллектор поступает та вода, которая в дальнейшем расходуется из бака. Преимущества — простота, высокий КПД, недостатки — повышенные требования к чистоте и жесткости воды, образование накипи и коррозия от растворенного в воде кислорода. К тому же зимой вода может замерзнуть, повредив установку.

В двухконтурных системах используется отдельный контур теплоносителя, который передает энергию воде с помощью теплообменника, обычно змеевика, встроенного в бак. В качестве теплоносителя, как правило, используют специальные антифризы с низкой температурой замерзания. Преимущества — высокая надежность и долговечность системы, высокая коррозионная стойкость и отсутствие выпадения солей в контуре. Недостаток — немного уменьшается эффективность работы и требуется периодическая, раз в пять—семь лет, замена антифриза.

Помимо этого, различают системы с естественной циркуляцией (термосифонные), когда горячий теплоноситель поднимается в бак, располагающийся выше коллектора, и системы с принудительной циркуляцией, у которых в контур встраивается небольшой насос. Также по типу заполнения теплоносителем различают системы постоянного заполнения и самоопорожняющиеся. В первом случае (при двухконтурной системе) в конструкцию вводится мембранный бак, компенсирующий тепловое расширение, и клапан для удаления воздуха из системы. В самоопорожняющихся коллекторах объем контура больше объема теплоносителя. При отключении насоса гелиоконтура жидкость из коллектора сливается в бак. Такой тип системы особенно удобен при периодическом проживании: теплоноситель служит дольше. За работой системы в целом следит контроллер, управляющий циркуляционными насосами и нагревательными элементами. Часто большинство элементов системы собраны с баком воедино, что упрощает монтаж и техническое обслуживание. На коллекторе и внутри бака устанавливают датчики температуры. Система включается, когда температура теплоносителя в коллекторе начинает превышать температуру воды в баке. Понятно, что, если теплоноситель холоднее воды, включать циркуляцию бессмысленно. Иногда предусматриваются и другие датчики, измеряющие температуру в помещении и на улице. В современных установках контроллер — сложное электронное устройство, позволяющее работать по различным программам. Чтобы получить больше тепла и не зависеть от солнечной погоды, баки оснащают системами дополнительного подогрева: тэном, а иногда и еще несколькими контурами, которые могут работать от котла или теплового насоса. Тут есть еще одно интересное преимущество. Днем основной приток энергии придет от коллектора, а ночью, возможно, потребуется дополнительный электроподогрев. При использовании многотарифного счетчика горячая вода будет доступна в любое время суток, а затраты на электричество существенно снизятся.
