Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

  • необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
  • тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

  • пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
  • инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
  • гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
  • в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
  • гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение  с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

  • очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
  • жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

  • чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
  • опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
  • если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
  • можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
  • в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

  • внутрь манжета устанавливается сразу два провода;
  • выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае  край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Для чего нужны наконечники для проводов под опрессовку и области применения

Использование кабельных наконечников значительно увеличивает качество работы электрика, а также облегчает процедуру соединения кабелей. С помощью наконечников и гильз осуществляется оконцовка кабелей для их прочной фиксации. Используя алюминиевые, медные и комбинированные наконечники, можно проводить объединение источников электроэнергии и разных установок.

Наконечник и зачищенный от изоляции провод

Наконечники представляют собой универсальное средство. На современном рынке их предлагается огромный ассортимент, из которого можно выбрать необходимый вариант для определенного типа монтажных работ.

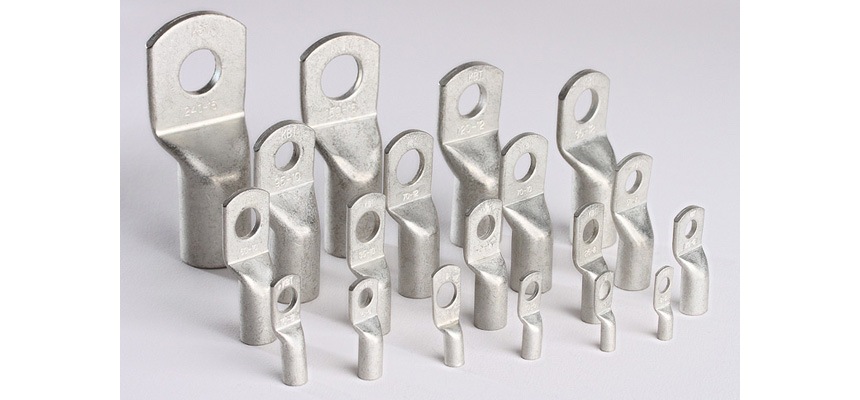

Разные типы наконечников

Чтобы можно было подобрать наконечник под определенное сечение, еще на производстве его маркируют. Если размеры будут выбраны правильно, то опрессовка наконечников кабеля получится максимально надежной.

Самодельные наконечники

В настоящее время наиболее популярными наконечниками стали PHOENIX CONTACT. На территории СНГ они пользуются наибольшим спросом. Отзывы об этой продукции чаще всего положительные. Держатся на кабеле они довольно хорошо. Соединение между кабелем и этой деталью также находится на приемлемом уровне, по словам покупателей. Некоторые из покупателей использовали эту деталь для переборки электрических контактов двигателя автомобиля. Владельцы отмечают, что даже без профобжимника очень удобно делать опрессовку. Делать ее можно при помощи молотка, но бить нужно аккуратно, иначе можно перебить жилы. При токе примерно в 80 А контакты оставались холодными.

Однако не всегда можно найти подходящее по размерам приспособление. По этой причине довольно часто люди изготавливают их самостоятельно. Сделать это довольно просто. Для того чтобы изготовить такой элемент, необходимо взять медный кусок трубы с подходящим размером, расплющить один конец, а после этого сделать отверстие с нужным размером. Однако проблема может быть в том, что непонятно, какое напряжение будет способно выдержать такое изделие. Поэтому делать их самостоятельно не рекомендуется.

Во время выполнения электромонтажных работ при соединении кабельных жил должна обеспечиваться максимальная безопасность в местах контакта двух концов кабеля. Это элементарное требование противопожарной безопасности, которая обеспечивается специальными гильзами, в данном случае медными с лужением. Они используются при соединении двух проводов для удлинения кабеля, при подключении любого бытового и промышленного электрооборудования к сети, в распределительных щитах. Производятся из цельнотянутой медной трубы.

  • надежность соединения;
  • безопасность;
  • защищенность от влаги;
  • герметичность;
  • защиту контактов от повреждений;
  • предупреждение перегрева в месте соединения;
  • увеличение площади контакта;
  • возможность монтажа на улице под открытым небом;
  • невосприимчивость к агрессивным средам;
  • сохранность электроприборов от перегрузки.

Луженый вариант, то есть покрытый оловом, более практичен в отличие от варианта без лужения. Покрытие продлевает срок службы, он более устойчив к агрессивным средам, обладает повышенной антикоррозийностью.

Термоусаживаемые 4ПСТ-1, 5ПСТ-1

предназначены для соединения 4-х и 5-ти жильных носителей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ. Типы: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп. Изолирующие манжеты с внутренним подслоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил. Термоплавкий клей, нанесенный на внутреннюю поверхность соединяющих манжет и кожуха, обеспечивает полную герметичность муфты после монтажа. Для бронекабелей используется не паяная система заземления. Комплект муфты с ленточной броней включает плоский провод заземления и 2 пружины постоянного давления для монтажа провода заземления к бронелентам. Кожух надежно защищает, герметизирует и армирует соединение. Комплект универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители.

комплектация и наименование число жил сечение жил (мм²)
без болтовых соединителей с болтовыми соединителями
для кабелей без брони:
4ПСТ-1-16/25 4ПСТ-1-16/25(Б) 4 16 — 25
4ПСТ-1-25/50 4ПСТ-1-25/50(Б) 4 25 — 50
4ПСТ-1-70/120 4ПСТ-1-70/120(Б) 4 70 — 120
4ПСТ-1-150/240 4ПСТ-1-150/240(Б) 4 150 — 240
5ПСТ-1-16/25 5ПСТ-1-16/25(Б) 5 16 — 25
5ПСТ-1-25/50 5ПСТ-1-25/50(Б) 5 25 — 50
5ПСТ-1-70/120 5ПСТ-1-70/120(Б) 5 70 — 120
5ПСТ-1-150/240 5ПСТ-1-150/240(Б) 5 150 — 240
для кабелей с броней:
4ПСТ(б)-1-16/25 4ПСТ(б)-1-16/25(Б) 4 16 — 25
4ПСТ(б)-1-25/50 4ПСТ(б)-1-25/50(Б) 4 25 — 50
4ПСТ(б)-1-70/120 4ПСТ(б)-1-70/120(Б) 4 70 — 120
4ПСТ(б)-1-150/240 4ПСТ(б)-1-150/240(Б) 4 150 — 240
5ПСТ(б)-1-16/25 5ПСТ(б)-1-16/25(Б) 5 16 — 25
5ПСТ(б)-1-25/50 5ПСТ(б)-1-25/50(Б) 5 25 — 50
5ПСТ(б)-1-70/120 5ПСТ(б)-1-70/120(Б) 5 70 — 120
5ПСТ(б)-1-150/240 5ПСТ(б)-1-150/240(Б) 5 150 — 240

Типы и варианты исполнения

Конструктивно наконечники делятся на две основные разновидности: одинарные и двойные. На одном из концов предмета может быть выполнена развальцовка, что является необходимым условием при работе с многожильными проводниками. В качестве изоляции чаще всего применяют полиамидную манжету.

По материалу изготовления электромонтажные наконечники делятся на такие виды:

  1. Медные. Пригодны для работы исключительно с медным кабелем. В процессе изготовления используют цельнотянутые трубки. На одной стороне устанавливают прижимную деталь, на другой – трубчатое отверстие, в которое просовывается проводник. Данные устройства могут эксплуатироваться при монтаже электрических приборов, включая вводное, распределительное и заземляющее виды оборудования.
  2. Алюминиевые подходят для жил из соответствующего металла. На одной стороне размещают контактную лопатку со специальным отверстием, на другой – трубчатое отверстие. Для фиксации жил используется принцип опрессовки. Дополнительно потребуется инструмент. Для защиты от окисления наконечник обязательно покрывают смазкой из смеси кварца и вазелина.
  3. Алюмо-медные наконечники необходимы в тех случаях, когда в распределительном устройстве используются медные шины, а электрическая проводка состоит из алюминиевых жил. Посадочная трубка изготавливается из алюминия, лопатка с контактами – из меди. Процесс изготовления протекает по методу фрикционной диффузии (газодинамическое напыление). Стойкость контакта обусловлена тем, что элемент прямо сверху покрывается медным напылением.

Отдельно стоит выделить наличие болтовых наконечников, фиксация в которых осуществляется за счет зажимных болтов. В данном случае нет необходимости в опрессовке, а болт является основной составляющей изделия. Чтобы затянуть прибор, требуется гаечный ключ.

Наконечники штыревые НШВИ

Наконечники штыревые НШВИ

НШВИ – это штыревые электромонтажные детали втулочного типа. Их изготавливают из электролитической меди, тыльная сторона покрывается изоляционным материалом. Материал подвергается обработке с помощью гальванического лужения.

В промышленности и домашних условиях такие детали используются для опрессовки кабелей с сечением не менее 0,25 мм.кв. В сравнении с аналогами этот тип конструкций имеет много преимуществ, основное из них – существенная экономия времени, которая затрачивается на опрессовку.

Обжим многожильного провода НШВИ осуществляется следующим образом:

Проанализировать площадь сечения провода и выбрать правильную марку наконечника

Важно, чтобы жилы беспрепятственно входили со стороны юбки.
Гильзы рекомендуется приобретать с небольшим запасом. Например, провод 1,25 мм должен обжиматься гильзой от 1,5 мм.кв, а сечение юбки будет не более 2,5 мм.кв.

Для качественного выполнения работ рекомендуется использовать специальные пресс-клещи или гидравлические клещи, инструменты марки ПК1 или ПК1М.

Концевые кабельные муфты для кабелей с пластмассовой изоляцией до 1 кВ Стандарт

Концевые кабельные муфты для кабелей с пластмассовой изоляцией на напряжение до 1 кВ Стандарт.

Расшифровка обозначения муфты

Концевые муфты внутренней, наружной установки 3-х, 4-х и 5-ти жильных кабелей с пластмассовой изоляцией с броней или без брони на напряжение 1кВ.

Муфты применяются для установки на кабели с пластмассовой изоляцией с броней или без брони на напряжение до 1кВ, например, АВВГ, ВВГ, АПВГ, ПвВГ. АВБбШв, ВВГнг-13 и пр.

Рисунок

Номинальноенапряжение, кВ

Числожил

Сечение жилы,мм2

Обозначение кабельных муфт

с наконечниками

без наконечников

1кВ

3

16, 25

ПКВтп(б) 3 16/25 с/нПКНтп(б) 3 16/25 с/н

ПКВтп(б) 3 16/25 б/нПКНтп(б) 3 16/25 б/н

3

35; 50

ПКВтп(б) 3 35/50 с/нПКНтп(б) 3 35/50 с/н

ПКВтп(б) 3 35/50 б/нПКНтп(б) 3 35/50 б/н

3

70; 95; 120

ПКВтп(б) 3 70/120 с/нПКНтп(б) 3 70/120 с/н

ПКВтп(б) 3 70/120 б/нПКНтп(б) 3 70/120 б/н

3

150; 185; 240

ПКВтп(б) 3 150/240 с/нПКНтп(б) 3 150/240 с/н

ПКВтп(б) 3 150/240 6/нПКНтп(б) 3 150/240 6/н

1кВ

4

16, 25

ПКВтп(б) 4 16/25 с/нПКНтп(б) 4 16/25 с/н

ПКВтп(б) 4 16/25 б/нПКНтп(б) 4 16/25 б/н

4

35; 50

ПКВтп(б) 4 35/50 с/нПКНтп(б) 4 35/50 с/н

ПКВтп(б) 4 35/50 б/нПКНтп(б) 4 35/50 б/н

4

70; 95; 120

ПКВтп(б) 4 70/120 с/нПКНтп(б) 4 70/120 с/н

ПКВтп(б) 4 70/120 б/нПКНтп(б) 4 70/120 б/н

4

150; 185; 240

ПКВтп(б) 4 1 50/240 с/нПКНтп(б) 4 1 50/240 с/н

ПКВтп(б) 4 150/240 б/нПКНтп(б) 4 150/240 б/н

1кВ

5

16, 25

ПКВтп(б) 5 16/25 с/нПКНтп(б) 5 16/25 с/н

ПКВтп(б) 5 16/25 б/нПКНтп(б) 5 16/25 б/н

5

35; 50

ПКВтп(б) 5 35/50 с/нПКНтп(б) 5 35/50 с/н

ПКВтп(б) 5 35/50 б/нПКНтп(б) 5 35/50 б/н

5

70; 95; 120

ПКВтп(б) 5 70/120 с/нПКНтп(б) 5 70/120 с/н

ПКВтп(б) 5 70/120 б/нПКНтп(б) 5 70/120 б/н

5

150; 185; 240

ПКВтп(б) 5 150/240 с/нПКНтп(б) 5 150/240 с/н

ПКВтп(б) 5 150/240 6/нПКНтп(б) 5 150/240 6/н

Виды наконечников

по форме

  • Вилочные
  • Кольцевые
  • Штыревые
  • Втулочные
  • Разъёмные

Также бывают изолированные и не изолированные.

Наконечник НШВИ представляет собой медную трубку, обработанную с помощью гальваники. На развальцованную часть трубки одета манжета из полиамидного пластика. Она предназначена для лучшей изоляции стыка проводника с трубкой.

НКИ и НВИ сделаны по такой же технологии. Только часть наконечника, которая контактирует с аппаратом или шиной, делается в форме вилки или кольца. Такие наконечники вы могли видеть в домашней бытовой технике. Они применяются для присоединения питающего провода к колодке под винтовые зажимы. В утюгах, духовых электрических печах, микроволновках и т.д.

В таблице вверху показаны виды и расшифровка маркировки.

По виду материала

Также наконечники подразделяются по виду материала, из которого они изготовлены.

  • алюминиевые
  • медные
  • комбинированные (медно-алюминиевые)
  • очень редко латунные

Медные бывают чисто медные и лужёные. Лужением обеспечивается лучший контакт с шиной, так как такой материал практически не окисляется. Алюминиевые предназначены для опрессовки алюминиевых многожильных и одножильных кабелей.

Алюминиево-медные применяются когда нужно соединить алюминиевый кабель с медной шиной. Этим предотвращается непосредственный контакт алюминия с медью. Алюминий с медью в таком наконечнике соединяется с помощью диффузии. Применение таких наконечников обеспечивает хорошее соединение алюминиевой жилы с медной шиной и предотвращает корозийные процессы.

А также наконечники — гильзы для соединения между собой медного и алюминиевого кабеля.

По способу монтажа

По способу монтажа подразделяются на:

  • наконечник для обжима
  • под пайку
  • под болтовую затяжку

Наконечники для обжима -это самый распространённый вид. Жилы освобождённые от изоляции вставляются в гильзу и гильза обжимается специальным инструментом. Тем самым жила кабеля плотно зажимается в гильзе наконечника, и образуется хороший контакт жилы кабеля и гильзы.

Для пайки медной жилы в наконечнике необходимо вставить освобождённую от изоляции жилу в наконечник. Затем соединение пропаивается оловянным припоем перед этим обработав место пайки с помощью канифоли.

Наконечники для обжима снабжаются простыми болтами и отрывными. Вставив жилу кабеля в гильзу наконечника, она зажималась болтами. Отрывные болты представляют собой болты со специальной шляпкой, которая ломалась при достижении определённого скручивающего усилия. Тем самым обеспечивается нужный момент затяжки жилы.

Особенности различных видов наконечников

Мы рассмотрели основные виды наконечников для проводов, но существуют еще и различные подвиды. Они зависят от конструкции, дополнительных атрибутов и некоторых других аспектов, которые применяют производители для вашего удобства.  Давайте рассмотрим самые распространенные из них.

Разрезной кольцевой наконечник

  • Прежде всего, это тип соединения провода с наконечником. Он может быть сплошной, а может быть разрезной. Что это значит? Разрезной тип наконечника обозначает, что место крепления провода к коннектору состоит из двух частей, которые можно качественно обжать даже обычными пассатижами. Для сплошного соединения лучше применять кримпер.
  • Следующими возможными отличиями является наличие изоляции. Тут возможны два варианта. В первом случае, для провода наконечник имеет изоляцию только в месте соединения провода с коннектором. В этой ситуации, перед обжимкой изоляцию следует снять, а затем натянуть на место соединения.

Полностью изолированный плоский наконечник

  • Вторым возможным вариантом является полная изоляция наконечника. В первую очередь, такой способ применяется для коннекторов, предназначенных для соединения двух проводов. Эта изоляция может быть съемная или сплошная. Тут выбор зависит от ваших предпочтений — преимущества и недостатки очевидны.
  • Для кабельных наконечников даже существуют изделия с изоляцией места обжима. Но применять такие наконечники можно лишь для сетей напряжением до 1000В. Для кабелей более высоких классов, использовать в качестве основной такую изоляцию недопустимо.

Обжим наконечников

Ну и напоследок давайте уделим несколько слов процессу обжима проводов

Дело это не такое уж сложное — но есть нюансы, на которые стоит обратить ваше внимание

Клещи для обжима проводов

Итак, у нас есть набор наконечников для проводов, или просто наконечники требуемого сечения

Почему так важно чтобы сечение именно совпадало, ведь можно обжать наконечник и большего диаметра? Дело в том, что в этом случае в гильзе или наконечнике образуются пустоты. Их конечно можно заполнить обрезками провода, но качество такого соединения падает. Крайне важно соответствие сечения провода и наконечника

Крайне важно соответствие сечения провода и наконечника

  • После этого, при помощи специального инструмента: обжимных клещей или кримпера, производим обжим. Кримперы могут быть нескольких видов. Одни имеют несъёмные головки с четко определенным сечением обжимаемых проводов. А могут иметь съемные головки, которые меняются в зависимости от сечения обжимаемых проводов. Думаем, понятно, что головка должна соответствовать обжимаемому сечению провода.
  • Обжим наконечников выполняется обычно с одной стороны, гильзы обжимаются двумя сжимами с противоположных концов. Причем, сжимы должны выполняться противонаправленными, как на видео, то есть делаем один сжим, затем разворачиваем гильзу на 180⁰ и делаем второй сжим.

Стадии обжима гильз

Наконечники медные для проводов используются только для медных проводов. Если вы работаете с алюминиевыми проводами, то для них лучше применять латунные наконечники, так как контактная часть силовых автоматов, клеммников и других коммутационных устройств обычно имеют медные вывода.

Зачем нужны кабельные муфты?

Силовой кабель поступает с заводов в кабельных барабанах, так как на таком барабане находится определенное количество кабеля строительная длинна, обычно 200-400 метров) то возникает необходимость соединять несколько отрезков в линию. Для этого применяют соединительные кабельные муфты. Кроме этого необходимо подключить кабель к силовой сети. Для этого применяют концевые кабельные муфты. Так как соединение может быть выполнено на улице и в помещении концевые кабельные муфты делят на два типа для наружной и внутренней установки.

Общее определение: Кабельные муфты — это изделия, предназначенные для соединения кабелей в общую кабельную линию или для их подключения к электрическим установкам либо воздушным линиям электропередач.

Защитные покровы.

При траншейной прокладке следует применять кабели с защитными покровами, включающими броню, выполняемую из стальных лент (нормальные почвы), стальных оцинкованных плоских проволок (почвы, подверженные смещению), стальных оцинкованных круглых проволок (подводная прокладка). При траншейной прокладке в агрессивных почвах следует применять кабели со специальными антикоррозионными наружными покровами.
Рекомендации по выбору марок кабелей в зависимости от вида прокладки и среды даны в табл. 1.

Таблица 1Рекомендуемые марки кабелей

Вид прокладки

Марки кабелей с изоляцией

бумажной пропитанной и обедненно- пропитаной

бумажной, пропитанной несте- кающим составом

пластмас- совой

резинсвой

Траншея

ААБ, ААШв;

АВВБ; АПВБ

АВРБ;

ААШп

АНРБ

То же с вертикальными и наклонными участками

ААШв-В; ААШп-В

ЦААШв

То же в почвах, подверженных смещению То же в сильноагрессивных почвах

ААПл; АСПл

ШААПл

ААШв; ААШп

ЦААШв

АВВБ; АПВБ

АВРБ; АНРБ

То же подводная прокладка

СКл; АСКл

ЦАСКл

_

Туннели

ААГ; ААШв

АВВГ;

АВРГ;

АВВБГ

АНРГ; АВРБГ

Коллекторы

ААГ; ААШв;

АВВГ;

АНРБГ;

ААБлГ

АВВБГ

АВРБГ; АВРГ

Галереи

ААГ, ААШв;

АВВГ;

АВРГ;

ААБпГ

АВВБГ

АВРБГ

Эстакады (технологические)

ААБлГ; ААБ в Г

АВВБГ; АВВБбГ

АВРБГ; АНРБГ

Эстакады (специальные кабельные)

ААШв; ААБлГ

АВВГ; АВАШв

АВРГ; АНРГ

Каната

ААГ; ААШв

АВВГ; АВАШв

АВРГ; АВВБГ

Блоки

СГ; АСГ

Кабельная арматура  кабелей 1-10 кВ

В состав кабельной арматуры входят концевые, соединительные, ответвительные, стопорные и стопорно-переходные муфты, а также защитные кожухи для соединительных и стопорных муфт. Разновидностью концевых муфт являются концевые заделки, в которых оконцевание кабеля выполняется из монтажных материалов без применения заводских изделий.
В технической документации принята следующая система маркировки: первое место — назначение арматуры (концевая муфта или заделка внутренней установки — КВ. муфта наружной установки — КН, муфта наружной установки мачтовая — КМ, муфта соединительная — С, муфта стопорная — Ст, муфта стопорная — переходная СтП, муфта ответвительная — О, кожух защитный — К, кожух защитный подземный — Кз, кожух защитный подводный — Кв); второе место — материал муфты (свинец—С, латунь — Л, эпоксид — Э, резина— Р, поливинилхлоридный пластикат — В, битуминозная — Б); третье место — количество фаз (однофазная — О, трехфазная — опускается); четвертое место — дополнительные конструктивные отличия (трубка из найритовой резины — н, трехслойные трубки — т, переход с жил кабеля на проводи — и и др.). Если муфта или заделка предназначена для кабеля с пластмассовой изоляцией, то впереди в отличие от арматуры для кабеля с бумажной изоляцией приводится буква П. Например, СС — соединительная муфта свинцовая; СЛО — соединительная муфта латунная однофазная; КВЭн — концевая заделка внутренней установки эпоксидная с трубками из найритовой резины; ПКНэ — концевая муфта наружной установки эпоксидная для кабелей с пластмассовой изоляцией.

Конструкции муфт и заделок выбираются в зависимости от класса и напряжения линии, технической характеристики кабелей и условий окружающей среды.
При этом следует учитывать возможности поставки, а также условия монтажа и последующей эксплуатации рассматриваемых изделий.

Классификация термоусаживаемых муфт

Марка Изоляция кабеля Марки кабеля Наличие брони Назначение муфты Число жил кабеля Напряжение кабеля
3КВНТп-1 бумажная изоляция ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл с ленточной и проволочной броней, а также без брони концевая 3 1 кВ
4КВНТп-1 4
3СТп-1 соединительная 3
4СТп-1 4
1ПКТ-1 пластмассовая изоляция (А)ВВГ (А)ВВГз (А)ПвВГ NYM NYY без брони концевая 1
4ПКТп-1 4
5ПКТп-1 5
1ПСТ-1 соединительная 1
4ПСТ-1 4
5ПСТ-1 5
4ПТО-1 ответвительная 4
5ПТО-1 5
4ПКТп(б)-1 (А)ВБбШв (А)ПвБбШв (А)ПвБбШп (А)ВБВ (А)ВВБ (А)ВВБГ (А)ПвКШв (А)ПвКШп с ленточной и проволочной броней концевая 4
5ПКТп(б)-1 5
4ПСТ(б)-1 соединительная 4
5ПСТ(б)-1 5
4ПТО(б)-1 ответвительная 4
5ПТО(б)-1 5
Марка Изоляция Марка Наличие брони Назначение муфты Число жил Напряжение
3ПКТп-6 пластмассовая изоляция (А)ВВГ (А)ВБбШв (А)ПвБбШв с броней и без брони концевая 3 6 кВ
3ПСТ-6 соединительная 3
Марка Изоляция Марка Наличие брони Назначение муфты Число жил Напряжение
3КВТп-10 бумажная изоляция ААБл, (А)СБл, (А)СБГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, Ц(А)СБ, Ц(А)СБ2л с ленточной броней и без брони концевая 3 10 кВ
3КНТп-10
3СТп-10 соединительная
1ПКВТ-10 изоляция из сшитого полиэтилена (А)ПвВ (А)ПвПу (А)ПвПуг (А)ПвПг (А)ПвП2г (А)ПвПу2г (А)ПвБП (А)ПвБВ (А)ПвКВ (А)ПвКПг с ленточной и проволочной броней, а также без брони концевая 1 10 кВ
1ПКНТ-10 1
3ПКВТп-10 3
3ПКНТп-10 3
1ПСТ-10 соединительная 1
3ПСТ-10 3
ПСПТп-10 переходная 3+3*1
Марка Изоляция Марка Наличие брони Назначение муфты Число жил Напряжение
1ПКВТ-20 изоляция из сшитого полиэтилена (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП, (А)ПвП2г, (А)ПвПу2г, (А)ПвКВ, (А)ПвКПг с проволочной броней и без брони концевая 1 20 кВ
1ПКНТ-20
1ПСТ-20 соединительная
Марка Изоляция Марка Наличие брони Назначение муфты Число жил Напряжение
1ПКВТ-35 изоляция из сшитого полиэтилена (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП, (А)ПвП2г, (А)ПвПу2г, (А)ПвКВ, (А)ПвКПг с проволочной броней и без брони концевая 1 35 кВ
1ПКНТ-35
1ПСТ-35 соединительная

Почему именно опрессовка

Пайка многожильного провода не самая простая операция, ведь необходимо оголить все жилы, убедиться, что они чистые с точки зрения контакта и только после этого приступать к пайке. Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.

Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

Здесь как раз возникает момент, как выбрать гильзы для опрессовки проводов правильно, ведь они изготавливаются из разных материалов и имеют очень точно прописанные характеристики токов.

Проблема в том, что размер этих гильз невелик, и маркировка непонятна для тех, кто не является специалистом. Но перед этим давайте определим разницу между гильзой и наконечником для опрессовки кабелей.

Ещё одним моментом, которого нет даже в маркировке, является момент затягивания гильзы или наконечника при обжиме. А они совершенно разные для разных типов наконечников, таких как:

  • кольцевые (НКИ).
  • вилочные (НВИ).
  • штыревые круглые (НШКИ).
  • плоские (штекерные) разъёмы (РПИ-П, РПИ-М, РШИ-П, РШИ-М и др.).
  • ответвители прокалывающего типа (ОВ).

Здесь необходимо вернуться к инструменту, которым обеспечивается опрессовка проводов, ведь на каждом инструменте указаны размеры при стандартной форме губок, а само усилие точно отмеряется диаметрами. Так что, если не ошиблись с диаметром, чрезмерного усилия приложить не сможете.

И, несмотря на то, что наконечники для проводов под опрессовку разные, при одинаковом диаметре и усилие, и стандарт инструмента будут одни и те же. Жаль, что этот параметр на маркировке не отражается. Видимо потому, что обычно такую работу делают профессионалы, а не домашние электрики.

Но как раз стандарты и позволяют домашним электрикам запасти универсальные обжимные клещи и без особых проблем заниматься опрессовкой наконечников кабеля в своих целях. Освоить эту процедуру довольно просто, а технологически она одинакова для обжима коннектора RG-45 и наконечника для трёхфазного автомата.

При опрессовке многожильного кабеля без специальных смазок не обойтись. Поэтому используйте гильзы и наконечники, которые уже имеют такую смазку внутри. В любом случае это одноразовая операция. Снять деталь, чтобы переставить в другое место не получится.

В итоге вы, освоив установку гильз и наконечников, получите возможность быстро восстановить нужное соединение, без проблем осуществить ремонт, а также соединение, которое, по сути, в ремонте не будет нуждаться много лет.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Домашние системы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
