3-в-1 точилка для ножей, ножниц и стамесок своими руками [+чертежи]

Почему так важен угол заточки

Угол режущего клина (расстояние между гранями лезвия) — важная характеристика любого ножа. Он задается при производстве, зависит от того, какую функцию выполняет режущий инструмент и варьируется от 55º (мачете) до 10º (скальпель).

для колки и резки твердых материалов — расщепления кости, рубки бамбука, раскалывания кокоса — нужен прочный резак с углом между гранями лезвий 45-55º;
ножи для отделения мяса от кости и разрезания волокон с жилами затачивают под углом 40º;
для лезвия, сходного по функционалу с топором (им можно колоть дрова, рубить мясо, резать солому), характерен угол 35-40º;
универсальные ножи (охотничьи или рыболова) точат под углом 30-35º;
для стандартных кухонных работ (порезать хлеб, овощи, сыр) подойдет угол 25-30º;
для резки филе инструмент затачивают под углом 10-15º;
для лезвия опасной бритвы и скальпеля предусмотрен угол в 8-12º.

Чтобы нож правильно работал и долго служил, важно заточить его под нужным углом. Источники

Источники

https://pro-instrymenti.ru/vspomogatelnye/prisposoblenie-dlya-zatochki-nozhej-svoimi-rukami/
https://remboo.ru/instrumenty/zatochka-nozhey-svoimi-rukami.html
https://vsvoemdome.ru/dom/tovary/kak-pravilno-tochit-nozh
https://sdelatlegko.ru/tochilka-dlya-nozhej-svoimi-rukami/
https://kitchendecorium.ru/accessories-decor/posuda/kak-natochit-nozh.html
https://pochini.guru/sovety-mastera/prisposobleniya-dlya-zatochki-nozhey
https://lesoteka.com/instrument-i-oborudovanie/stanok-dlya-zatochki-nozhej-samodelnyi
https://texnotoys.ru/elektrika/stanok-tochit-nozhi.html
https://metalloy.ru/obrabotka/zatochka/nozhej
https://vashnozh.com/zatochka/prisposoblenie-dlya-zatochki-nozhej-svoimi-rukami

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона

Для создания подобного самодельного станка своими руками понадобятся:

Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
Железная пластина 200*65 мм и толщиной металла 4 мм.
Рояльная петля, длиной 92 мм.
Шпилька М8 длиной 325 мм.
Гайки и болты с резьбой М8.
Сверло 6,5 мм.
Метчик М8.
Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

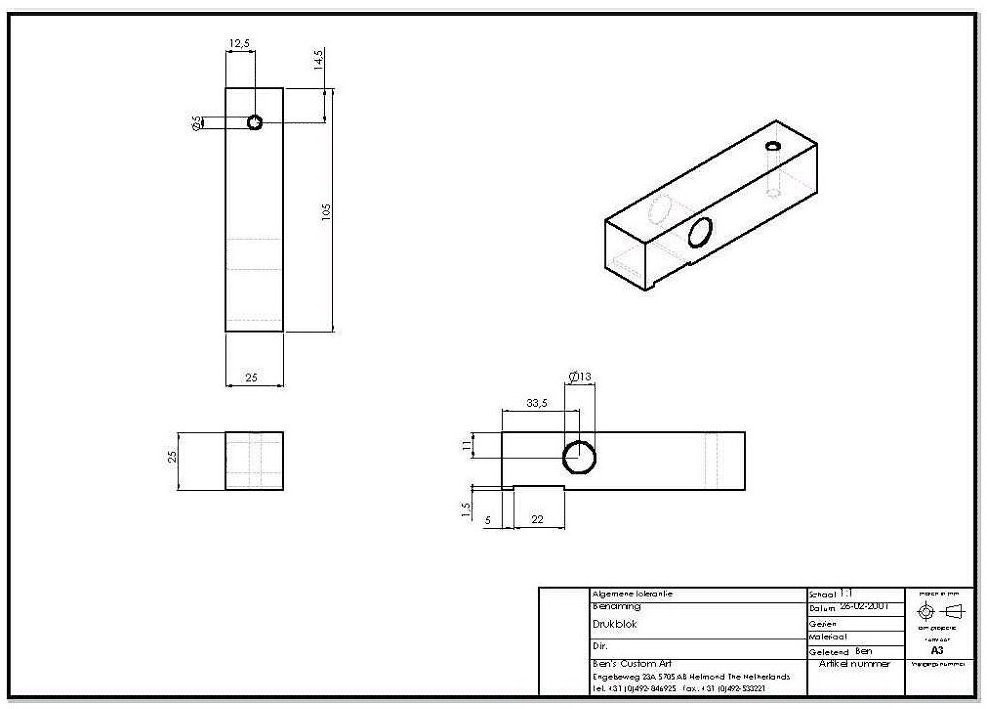

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

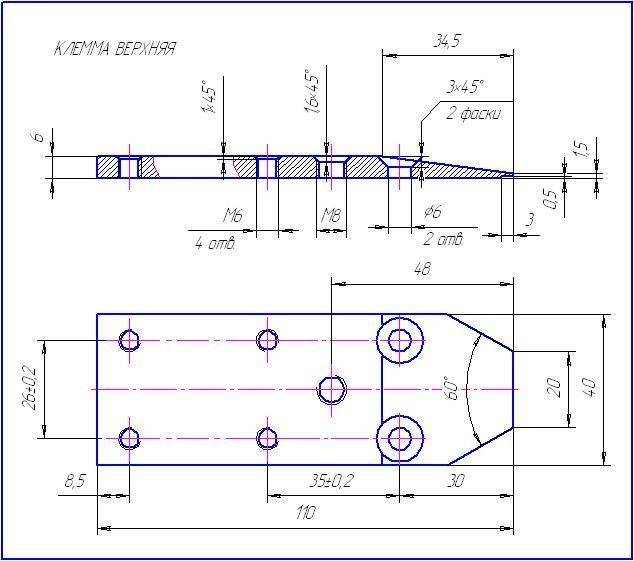

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

металлический квадратный профиль 40×40 мм;
мебельная скоба, шириной 40 мм;
пара заклёпок;
брусок фанеры 42×25 и толщиной 18 мм;
болт и гайка М5;
пара гаек-барашков М8;
оселок;
стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

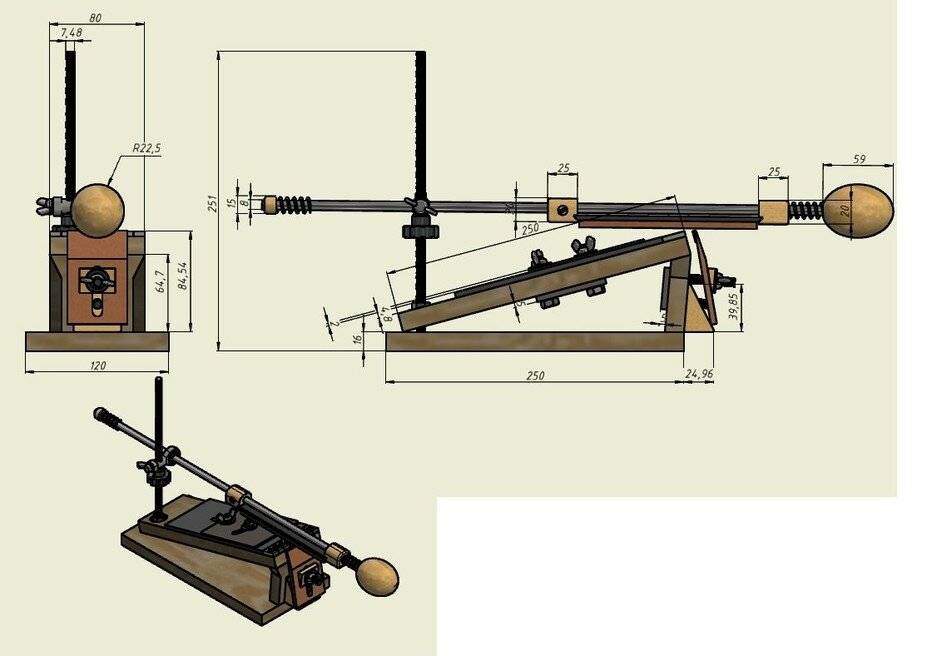

Точилка в сборе

Устройство фиксации

Второй важной деталью подручника считается прижимная планка. Её можно сделать из 2 деталей

Г-образной планки размером 150х180 мм, ширина полочек которой равна 50 мм (верхней);

Ответной планки в форме прямоугольника размером 50х100 мм (нижней).

При изготовлении прижимной планки станочник выполняет такие действия:

Устанавливает нижнюю планку на дальнем краю верхней;

По центру делает 2 отверстия и отступает 25 мм от краёв детальки, через отверстия соединяет детальки двумя 8 мм болтиками;

Вкручивает 8 мм болтики по 2 сторонам. В подобной ситуации шляпа ближнего болтика расположена около верхней планки;

Приваривает шляпки болтиков к пластинкам и заранее шлифует до образования округлости;

Да наклонной доске отступает 40 мм от края и проводит рейсмусом черту;

Делает по краям внизу и вверху по одной 8 мм щели в 25 мм;

С помощью разметки соединяет края щелей и электролобзиком делает пропил с припуском. Напильником расширяет паз до ширины, равной 8,5 мм;

Скрепляет планки посредством паза, который есть в доске верхний болтик затягивает гайкой и, таким образом, крепко крепит планку.

Потом затягивает соединение 2 гайкой;

При прижиме нижней планки (в нише основы) накручивает на второй болтик барашковую гайку.

Типичные ошибки при ручной заточке ножей

Рисунок 4. Шпилька с держателем-струбциной для абразивного бруска.

Если вы не занимаетесь точением ножей профессионально, а относитесь к людям, которые используют эти инструменты только в быту, то прежде чем приступать к самостоятельной заточке, следует узнать о некоторых типичных ошибках новичков:

Первая и самая распространенная ошибка – недотачивание режущей кромки. Она состоит в том, что при работе с абразивами на рабочей поверхности ножа образуется множество мелких заусениц, которые создают ощущение остроты ножа. При первых нескольких использованиях, заусеницы отпадают, а лезвие опять становиться тупым

Чтобы такого не возникало, важно затачивать инструмент до конца. Для более детального рассмотрения режущей кромки можете использовать увеличительное стекло – оно даст возможность контролировать правильное проведение процесса.
Наличие грязи на клинке

Ни в каком случае нельзя точить грязный, жирный нож. Иногда можно увидеть, как профессиональные повара в процессе приготовления пищи берут круглый напильник с ручкой – мусат, проводят им несколько раз по инструменту и продолжают работать. Но это не точильная принадлежность, данное устройство используют только для выравнивания кромки ножа.
Важно отсутствие не только грязи, но и остатков предыдущих, более крупных абразивов, так как они легко смешиваются с материалом для тонкого шлифования, приводя к появлению царапин и неровностей.
Слишком сильный нажим. Острота ножа зависит не от силы, применяемой к бруску, а от длительности и аккуратности произведения заточки. Слишком сильный нажим приводит к обламыванию режущей кромки.
Неправильный выбор угла заточки. Данный параметр зависит от двух показателей: предназначения инструмента и марки стали, из которой он изготовлен. Для кухонных ножей оптимальный угол составляет от 20 до 25 градусов. Туристические, охотничьи и рыбацкие ножи должны выдерживать большие нагрузки, при этом не тупясь. Для них угол кромки составляет до 40 градусов. Для сравнения: острота, позволяющая использовать нож в качестве бритвы, составляет 10-15 градусов.

Приветствую, Самоделкины !
Сегодня хочу вам показать, как можно из тех материалов, что есть (или по крайней мере должны быть) практически в каждой мастерской, сделать отличное приспособление для ровной заточки ножей.Изначально мастер хотел купить готовый прибор для заточки ножей в Китае (а именно в интернет магазине Алиэкспресс), но подумал почему бы не попробовать сделать такую точилку самому своими руками . Тем более цены на данный товар у китайских друзей немаленькие.

Для самостоятельного изготовления понадобятся следующие материалы и инструменты:

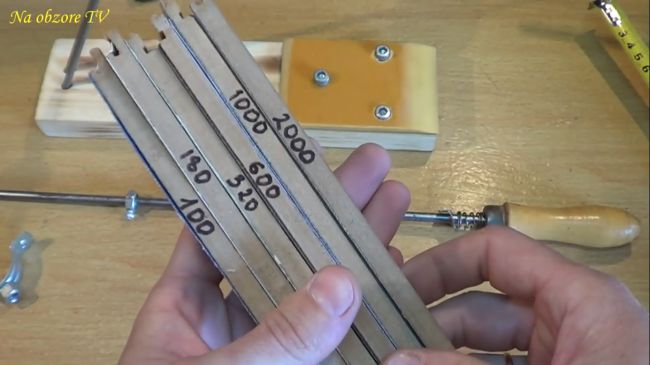

1. Обыкновенная доска;2. Наждачная бумага;3. Шуруповерт;4. Молоток;5. Толстый электрод 1 шт;6. Электролобзик;7. Кусок ламината;8. Болтики и гайки;9. Деревянная ручка;10. Шестигранный ключ;11. Фторопласт или текстолит (стеклотекстолит).

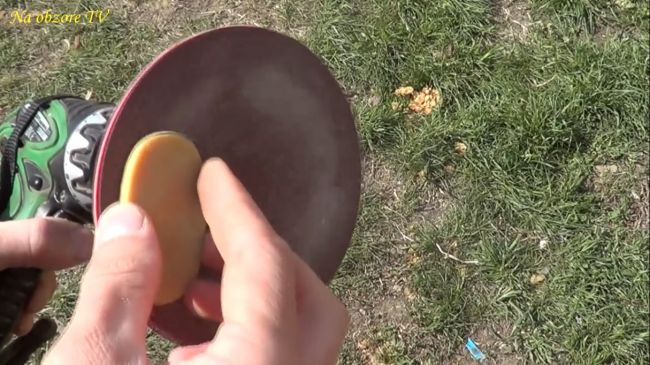

Давайте приступим собственно к изготовлению точилки.

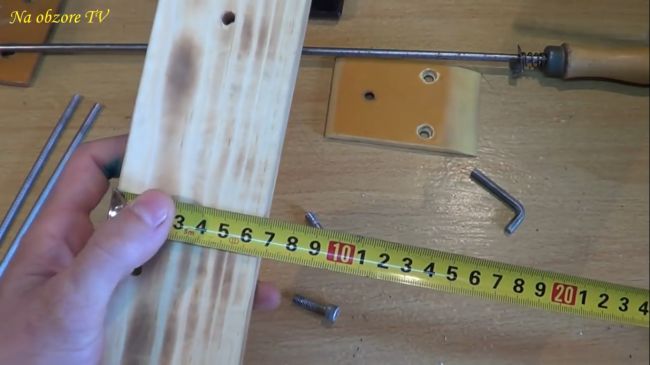

сквозных отверстий

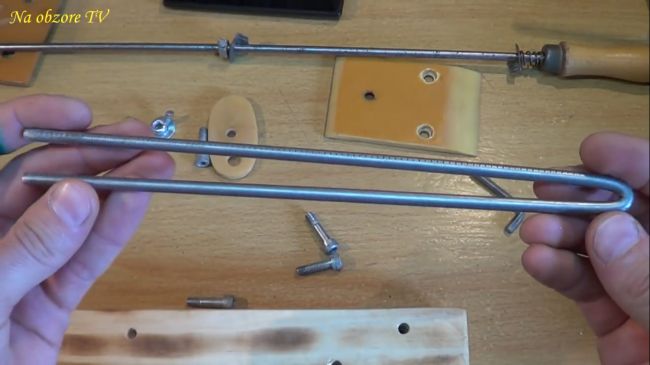

сварочного электродаверхнюю часть

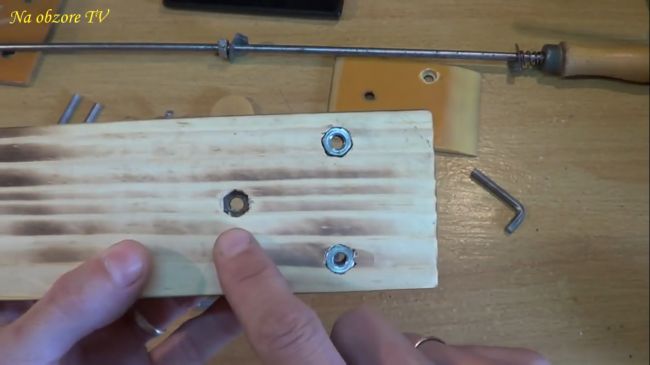

деревянное основание

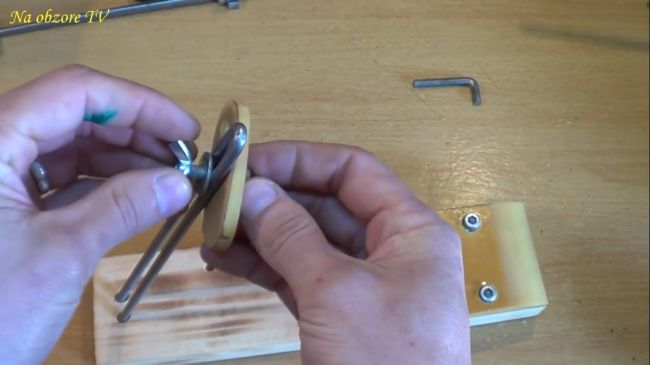

По поводу крепления самих заточных камней. Автор взял небольшой кусочек хомута, обрезал его и сделал отверстия. В итоге получились вот такие вот уголочки, два одинаковых.

Каждый мужчина, а порой и женщина, регулярно сталкиваются с необходимостью заточки ножа. Каждый нож, вне зависимости от качества, со временем может затупиться, поэтому ему необходим тщательный уход. На полках магазинов встречается большой выбор точилок и камней для заточки, так что сделать выбор не составит особого труда.

ТОП-3 лучших точильных камней

Samura SWS-8000

Samura SWS-8000 — точильный камень, который используется как для заточки ножей, так и для обработки бытовых и профессиональных ножниц. Камень имеет абразив мелкой фракции, что позволит не только точить, но и шлифовать сталь без нарушения целостности металла. Используется, как правило, на конечном этапе заточки. Продается в коробке, удобной для дальнейшего использования как места хранения точильного камня. С резиновой платформой камень будет неподвижен.

Плюсы

точит, полирует, шлифует;
не царапает лезвие;
не оставляет сколов и зазубрин;
не скользит по поверхности стола за счет резиновой платформы.

Минусы

цена может быть несколько завышена.

~~Samura SWS-8000~~

GANZO D600

GANZO D600 — портативный алмазный точильный брусок, отличающийся легкостью и компактностью. Инструмент помещается в карман или отделение рюкзака, а потому его будет легко прихватить с собой в поход, на рыбалку или охоту.

Им можно затачивать до бритвенной остроты не только различные ножи, но и ножницы, а также всякие инструменты, которые имеют режущую кромку.

Лучше всего данный точильный брусок использовать в качестве финишной заточки, когда лезвию можно будет придать лезвию остроту, блеск. Также им нужно воспользоваться для полировки поверхности.

Средняя зернистость, которая имеется у данного инструмента, не повредит кромку. Инструмент подходит для регулярной процедуры заточки, чтобы поддерживать нож острым.

Плюсы

пластиковая подставка в комплекте;
высокая прочность камня;
долговечность;
аккуратная заточка;
без зазубрин;
подойдет для заточки чего угодно.

Минусы

трескается из-за давления и небольшой толщины.

~~GANZO D600~~

ЗУБР 33397-150-50

ЗУБР 33397-150-50 — легкий и компактный отечественный точильный брусок от известного российского бренда. Им можно пользовать не только для заточки ножей и прочих инструментов с режущей кромкой, но и для шлифовки гранитных и каменных изделий. Модель ЗУБР имеет четыре стороны, причем у каждого из вида — своя зернистость. Данным точильным инструментом можно проводить и начальные, и конечные этапы обработки. Рабочие поверхности для удобства окрашены в разные цвета. Производитель для удобства пользования прикладывает достаточно подробную инструкцию с рекомендациями по работе с данным точильным камнем. В комплекте — пластиковая подставка, защищающая инструмент от скольжения и перемещения во время движения ножа или инструмента.

Плюсы

три этапа заточки;
высокое качество изготовления;
широкая платформа, что важно для устойчивости;
весьма демократичная цена;
прочный качественный абразив.

Минусы

не обнаружено.

~~ЗУБР 33397-150-50~~

Основные способы заточки

Определившись с типом инструмента, надо понять каким приспособлением его точить. Вариантов здесь тоже немало.

Виды точилок для ножей

Из немаленького ассортимента разнообразных видов точилок для ножей выбрать нужный вариант для себя достаточно просто.

Основными элементами точильного приспособления являются упор для фиксации ножа и абразивный брусок, в качестве которого применяют готовые абразивные материалы (камни) или собственного изготовления. Но прежде чем приниматься за работу нужно узнать, как правильно сделать точилку для ножей своими руками.

Разновидности камней для заточки

Существует несколько разновидностей точильных камней:

водные. Камни для заточки, используемые в воде, меньше стираются в процессе эксплуатации.
масляные. По строению и конфигурации аналогичны водным, но с более маслянистой поверхностью.
природные. Для их изготовления используют только натуральное сырьё с предварительной обработкой в процессе производства.
искусственные. В этом случае название говорит само за себя, т. е. абразивный материал создается искусственно.
резиновые. Встречаются не так часто, как предыдущие, к тому же в процессе применения они неудобны.

Немного о выборе камней

Точильные бруски бывают следующих видов:

Керамические;
Алмазные;
Природные;
Японские водные камни.

При желании, как только вы наберетесь опыта, вы можете купить несколько солидных и дорогостоящих алмазных камней или японских водных. Однако начинать лучше с обыкновенных керамических брусков (типа «Лодочки»), которые продаются в каждом магазине хозтоваров. Они износостойки, долговечны и доступны. Из недостатков можно назвать лишь их неравномерное истирание.

Вот советы, которые помогут найти верного помощника:

Какого размера должен быть брусок? В идеале – длиннее в 1,5-2 раза или хотя бы не короче лезвия ножа. Ширина и форма бруска не принципиальна.
Покупая брусок, убедитесь, что он плоский и не имеет сколов.
Для начала вы можете купить один универсальный точильный камень средней твердости. Но если есть желание, купите один брусок с двумя сторонами разной зернистости или два камня с большой и меньшей в два раза зернистостью. В будущем вашу коллекцию может пополнить еще пара камней.
Лучше всего постараться раздобыть пару оселков советского производства, скажем, на барахолках или у дедушки. Бруски с маркировкой «Сделано в СССР» имеют одноразмерные зерна и качественный связующий материал.

Чтобы довести нож до бритвенной остроты, кроме точильных камней вы можете купить и абразивную пасту ГОИ, о работе с которой мы также расскажем.

Простое устройство для заточки ножей

Самое простое устройство для заострения ножей основано на использовании угловой рамы и оселка. Цена подобного примитивного устройства заводского производства достаточно высока, как высока цена и на сменные оселки, при этом сделать такое устройство для натачивания ножей в домашних условиях не составит мастеру ни малейшего труда. Понадобится следующий инвентарь:

Деревянные бруски одинакового размера – 4 шт.
Дрель (или любой другой инструмент для сверловки).
Болты и гайки (примерно по 4 шт.).
Оселок.
Транспортир.

Для начала нужно изготовить пару деревянных уголков, располагая бруски друг к другу строго под углом 90º (рис. 1). Получившиеся деревянные углы сомкнуть друг с другом параллельно как единое целое и просверлить насквозь отверстия по диаметру болтов. В отверстия вставить болты, и углы немного притянуть друг к другу гайками.

Простейшее приспособление для заточки ножей

Смысл этого изобретения в том, чтобы можно было произвести заточку просто держа нож вертикально по отношению к расположенному под заданным углом точильной поверхности.

При некоторой доработке приспособления можно зафиксировать и позицию ножа относительно заточного камня. Существенным недостатком подобного станка для ручной заточки выступает невозможность плавной регулировки угла наклона точильного камня.

Возможность регулировки положения ножа

Альтернативой станку с подвижным точильным камнем является устройство, где возможно регулировать положение ножа относительно бруска. В основном его конструкция аналогична станку с регулируемым бруском, немного проще в изготовлении.

На плоскости основания монтируется подвижный блок для крепления стержня с бруском. На ней же устанавливаются фиксаторы, один регулируемый, второй упорный. С помощью регулируемого фиксатора возможно регулирование угла заточки.

Единственный недостаток этой модели – появление износа бруска в одном определенном месте. Устранить этот недостаток можно, установив длинный штырь для регуляции кромки относительно обрабатываемой поверхности.

У каждого вышеописанного варианта имеются свои достоинства и недостатки. Делая свой выбор в пользу той или иной модели необходимо ориентироваться на уровень навыков и величину потребностей в эксплуатации станка.

Сборка приспособления для заточки ножей

Среди всего множества приспособлений для заточки ножей своими руками следует выбрать то, которое будет максимально соответствовать поставленным целям. Все приспособления имеют довольно простое строение и состоят из двух главных частей:

упор для надежного крепления ножа;
подвижный брусок из абразивного материала.

Рисунок 2. Деревянный корпус в виде прямоугольного треугольника для размещения точильного камня.

Самый простой инструмент для создания острой кромки лезвия носит название «домик» (рис. 1). Он имеет вид деревянного бруска прямоугольной или квадратной формы, верхняя грань которого обработана в виде двускатной «крыши». Угол наклона граней такого бруска составляет 20-25°. Затачиваемый нож устанавливают кромкой впритык к гребню «крыши». Производя движения абразивным бруском в горизонтальной плоскости по лезвию, мы обеспечим соблюдение постоянного значения угла заточки.

Существуют и довольно сложные приспособления. Для их создания понадобятся некоторые материалы, инструменты и немного времени, но вы надолго обеспечите себе удобное средство для заточки. Сборка устройства осуществляется из таких материалов:

деревянная доска, размерами 500х150х20 мм;
металлические шпильки, диаметром 8 мм с резьбой;
несколько болтов и гаек М8, саморезы по дереву;
прижимные винты типа «барашек»;
текстолит или кусок стали для прижимной пластины;
опционально-неодимовый магнит для надежного крепления ножа во время процесса заточки.

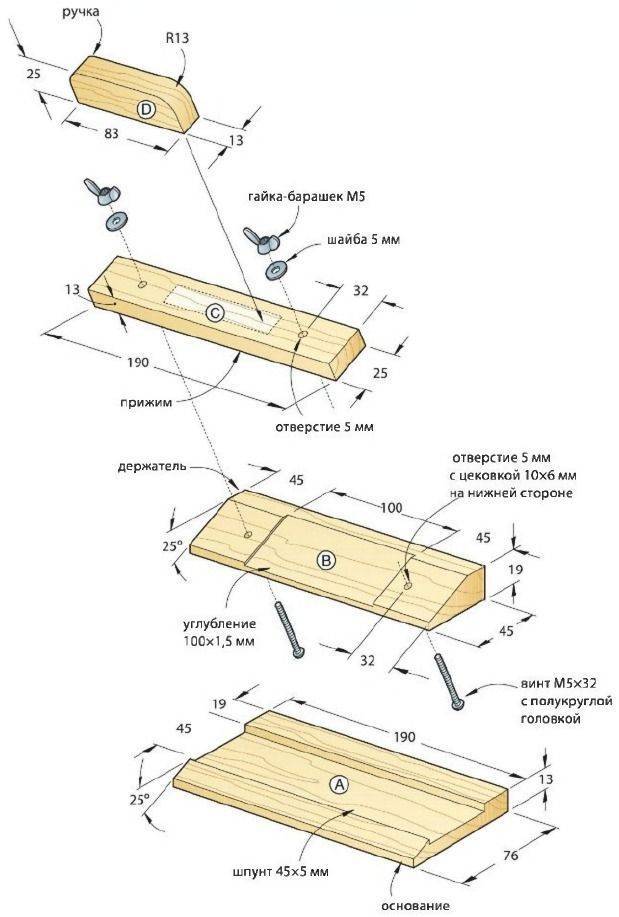

Из деревянной доски нужно сделать корпус в виде прямоугольного треугольника, причем нижний катет должен быть немного длиннее, так как на нем будет размещена стойка для точильного камня (рис. 2). Наклонная доска крепится под углом 20° к основанию. В ней проделывают отверстие для крепления прижимной пластины, сквозь которое будет проходить винт с прижимной гайкой «барашком».

Рисунок 3. Необходимо просверлить отверстие под вертикальную шпильку, которая будет служить держателем для абразивного приспособления.

Возле острого угла конструкции нужно просверлить отверстие под вертикальную шпильку, которая будет служить держателем для подвижной абразивной конструкции (рис. 3). На шпильку надевается небольшой деревянный брусок, который зажимается винтом с прижимной гайкой.

Последний элемент приспособления – еще одна шпилька с держателем-струбциной для абразивного бруска (рис. 4). Зажимы можно изготовить самостоятельно из дерева, металла, эбонита или другого материала либо использовать для этого разобранную струбцину. Для лучшей устойчивости к дну инструмента можно приклеить резиновые ножки (видео 1).

Для того, чтобы заточить нож при помощи такого устройства, его укладывают на магнит, а при его отсутствии – прижимают к упору, придерживая рукой. Угол, который возникает между поверхностью лезвия ножа и горизонтом, обеспечивает оптимальную остроту для кухонных ножей. Производя продольные движения держателем с абразивным бруском, нужно добиться остроты кромки ножа, после чего перевернуть его на другую сторону и повторить действия.

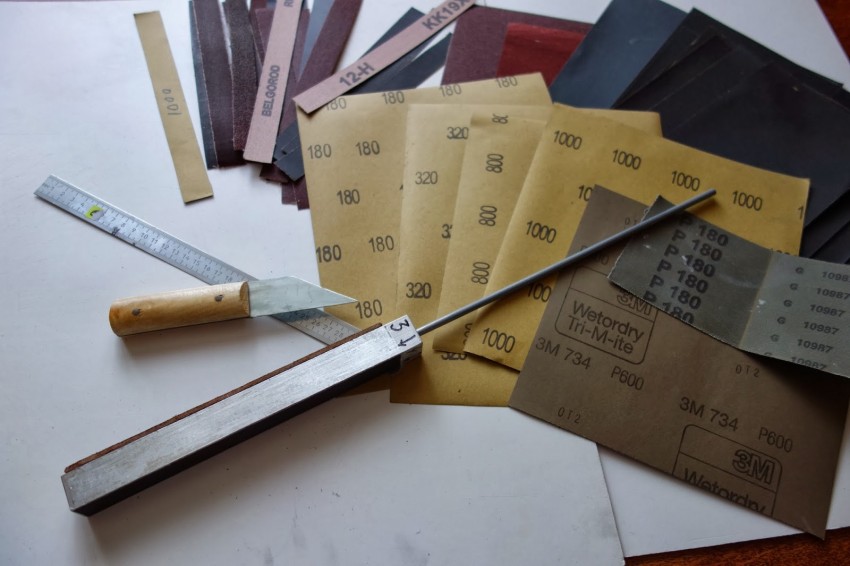

В качестве абразивных брусков можно использовать уже готовые изделия, которые можно приобрести в хозяйственном магазине либо изготовить их самостоятельно. Для этого используют небольшие прямоугольные пластины из стекла, толщиной 4-5 мм. При помощи двустороннего скотча на их поверхность наклеивается наждачная бумага разной зернистости. Себестоимость таких брусков весьма низкая, а наждачную бумагу можно в любой момент заменить новой

Единственное предостережение: осторожно затягивайте гайки зажимов, иначе стекло может легко расколоться

Одна из проблем, возникающая при применении такого приспособления – быстрый износ абразива, так как при работе не используется вода. По этой же причине следует избегать слишком быстрых движений, приводящих к перегреву металла и потере свойств режущей кромки.

Несколько советов, которые полезно вспомнить при заточке лезвий

Способы заточки ножей.

При выборе качественного абразивного бруска следует остановиться на камне с не очень мелким и не очень крупным зерном.

Кухонные ножи со специальными покрытиями для режущих кромок не затачиваются. Указанные покрытия сделаны из особо твердых сплавов, которые обеспечивают высокую степень защиты клинка от износа.

Не стоит пытаться дома, без соответствующих инструментов и приспособлений, наточить кухонный нож, снабженный специальной режущей кромкой в виде зубьев. Дело в том, что такие лезвия обычно затачиваются с применением лазерного контроля, который в обычной квартире вряд ли найдется.

Не стоит ножи часто мыть горячей водой. От высокой температуры они быстрее затупляются.

Если необходимо срочно заострить нож, а подходящего приспособления – фабричного или самодельного – под рукой нет, можно попробовать подточить лезвие с помощью обычной керамической кружки. Кружка переворачивается вверх дном, на котором обычно имеется шероховатый, не покрытый глазурью обод.

Надо положить на него лезвие и движениями на себя (от ручки к острию) несколько раз с одной и другой стороны провести по нему подводящими плоскостями. Но надо иметь в виду, что таким образом качественно наточить нож очень сложно – данный метод годится для вспомогательной подточки.

Приведенные рекомендации должны помочь тем людям, кто не только любит пользоваться остро наточенными ножами, но и хочет научиться делать их таковыми.

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
Транспортир или другой углоизмерительный инструмент;
Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
Ножовка по дереву;
Стамеска или долото (можно мощный нож);
Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

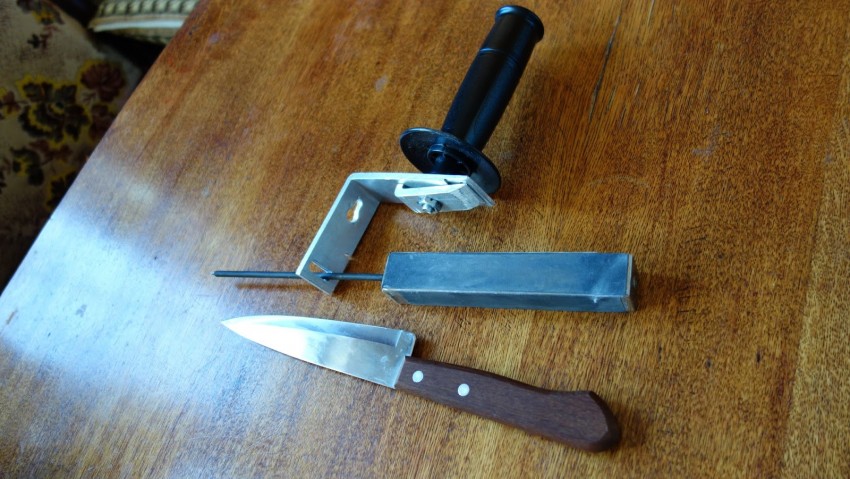

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

Основа конструкции – 2 уголка.
Подвижный пруток или спица с нарезанной резьбой.
Зажимные гайки с шайбами для закрепления наждака на прутке.
Рукоятка.
Отверстия для регулировки угла заточки и опирания подвижной части.
Набор регулировочных шайб.
Стяжные болты с гайками.
Стачиваемый край верхнего уголка.
Затачиваемое лезвие или нож.
Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

Приспособление для заточки ножей на электроточиле

Электрический наждак не только ускоряет работу, но и позволяет получить качественный вогнутый профиль кромки лезвия. Это так называемая доловая заточка. Получить такую форму на линейном бруске не получится, поэтому эти два приспособления не заменяют, а дополняют друг друга.

Металлический упор с фиксацией

Важно! Если при работе с ручным точильным приспособлением, вы полностью контролируете интенсивность процесса, то высокой скоростью вращения наждачного круга можно испортить нож.

От трения, металл на острие нагревается, происходит «отпуск» закалки. Сталь теряет твердость и стачивается рваными краями. Еще одна проблема – «отпущенный» нож быстро теряет остроту

Поэтому на электроточиле следует работать осторожно. Подносить лезвие на короткое время, и делать перерывы для остывания

В таком режиме тяжело выдержать постоянный угол, поэтому фиксация ножа обязательна.

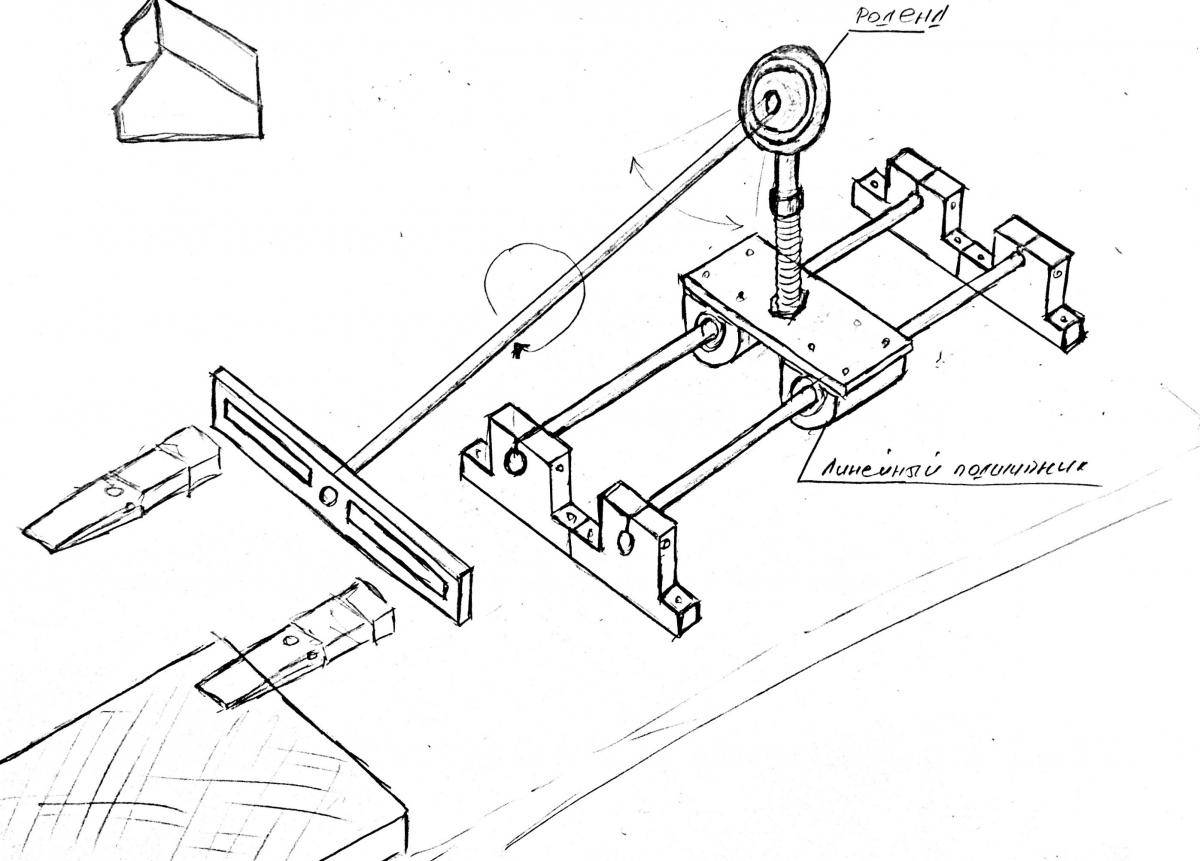

Конструкция довольно проста – вдоль оси вращения наждака расположена направляющая, по которой движется каретка с ножом. Угол выдерживается механически, а усилие определяет оператор.

Второе приспособление, упор из брусков

Приспособление легко сделать своими руками – причем не обязательно выполнять точные работы по обработке металлических деталей. Направляющая изготавливается буквально из подножного материала.
На верстаке, рядом с точилом крепятся направляющие, с помощью которых можно менять расстояние от упора для ножа до вращающегося круга. Этим расстоянием определяется угол заточки. Вертикальная штанга должна иметь свободный ход вверх-вниз с прочной фиксацией положения.
Нож проводится горизонтально, прижимаясь к упору. Сила соприкосновения с наждаком регулируется прямо в ходе заточки. Обработка происходит симметрично, вы просто меняете сторону ножа и точите под тем же углом.Такой способ подходит только для обработки классических ножей. Кухонных, охотничьих, туристических. Режущие плоскости других инструментов требуют иного подхода.

Приспособление для заточки ножей

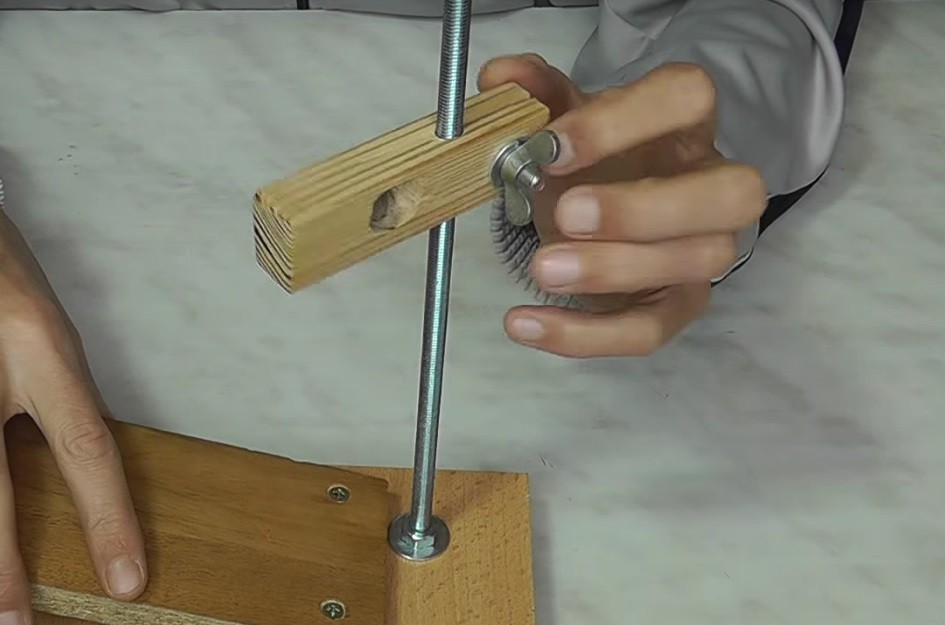

По сути это держатель точильных брусков. Принцип довольно прост, два треугольных древесных уголка соединяются между собой шпильками с барашками. Между них зажимается точильный камень под необходимым углом.
Выставить необходимый угол можно при помощи транспортира или при помощи специальной программы на смартфоне. Клинок при такой заточке держится строго вертикально. Это проще, чем удерживать его под постоянным углом.

Эта же идея имеет другое воплощение. На надёжном основании делаются неподвижные держатели, в которые вставляются и закрепляются в нужном положении бруски.

Подобные точилки продаются в магазинах. Но можно сделать её самостоятельно.

Самодельная точилка делается из деревянных брусков. В которых проделывается отверстие под камни. Удерживать изделие можно рукой. Для правильной выдержки угла заточки, не забываем клинок держать строго вертикально. В начале это сложно, но потом рука привыкает.

Самодельные держатели брусков.

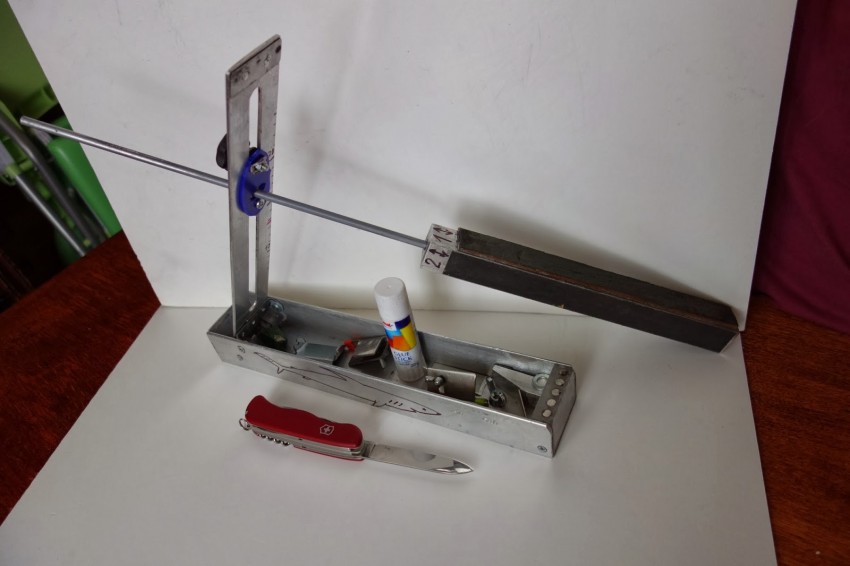

Ручной точильный станок с регулируемым бруском

Этот станок представляет собой конструкцию более сложную, но она гораздо удобнее в использовании. Основой для его создания послужила модель станка, носящего название – точилка Лански.

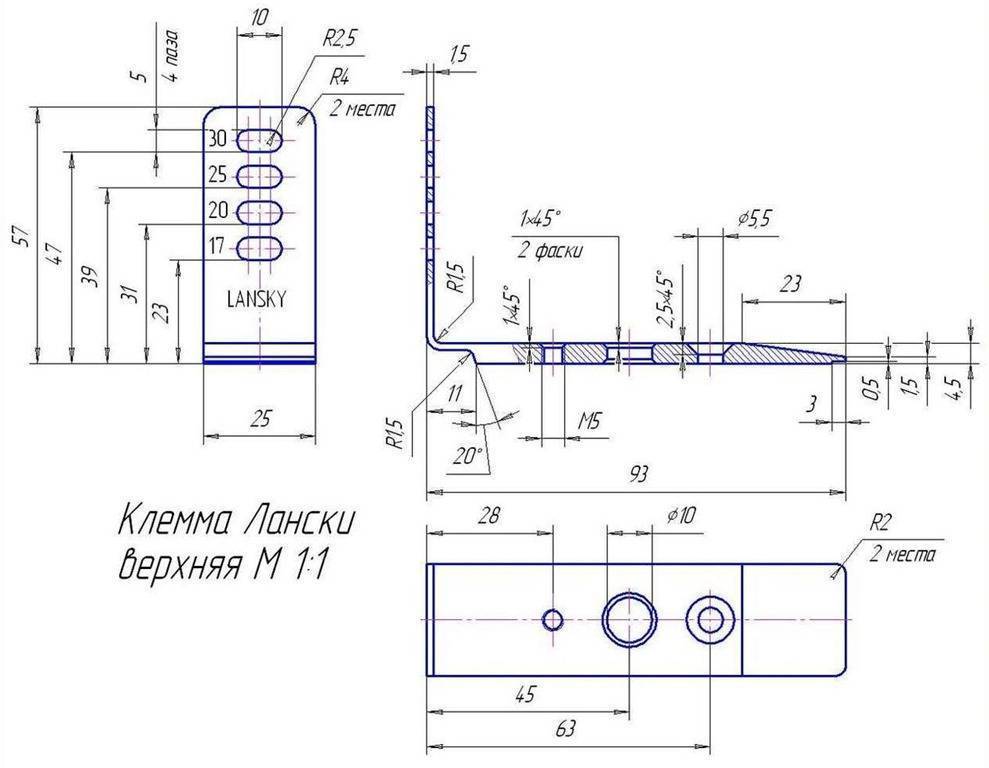

Точилка Лански

Преимуществом подобных моделей является надежная фиксация лезвия ножа.

Устройство представляет собой опорный стол, на котором закрепляется нож. На противоположном конце стола вертикально закреплена винтовая стойка с планкой. В эту планку вставляется направляющий стержень, на котором монтируется абразивный брусок. Методом передвижения планки по винтовому стержню можно изменить величину угла обработки металла.

К преимуществам станков с подобной конструкцией можно отнести:

высокая точность обработки;
возможность замены бруска наждачной бумагой, наклеенной на оргстекло;
широкое опорное основание позволяет закрепить станок при помощи струбцин на любом столе.
