Люк в погреб своими руками: описание работы, чертежи, рекомендации

Дополнительные приспособления

Напольный плинтус Петля – простой по строению механизм, способный выполнять только одну функцию — вращение вокруг центральной оси. Этого достаточно, чтобы открыть люк, но мало, чтобы пользоваться им безопасно.

Петли для крышки люка в подвал

Люк в полу – потенциальный источник опасности. Теоретически он может не справиться с нагрузкой, захлопнуться, когда человек в подвале.

Если люк тяжелый, он может вырвать петли, распахнуться слишком широко и повредить стоящие позади стенку, мебель. Внутрь также могут залезть дети.

Чтобы избежать этих неприятностей, петли дополняют разными агрегатами.

Дополнение, фото: Описание:

Электропривод для люка

Когда дверца люка очень тяжелая, справиться с ее поднятием могут не все. Петли дополняют приводами обычно на электрической тяге. Управление привода через кнопки и выключатели или пультом дистанционного управления. Стоит немалых денег, но надежное.Привод играет еще и роль ограничителя и фиксатора.

Газовые упоры

Газлифты — амортизаторы, доводчики, которые постоянно давят на крышку люка снизу

Облегчают открывание крышки, а при ее опускании сопротивляются движению, что позволяет захлопнуть люк плавно, без сильного удара

Важно! Любая тяжелая крышка должна оснащаться этим оборудованием, даже когда установлен электрический привод, которому не помешает помощь. Стоят газлифты дешево. Нужно выбрать их грузоподъемность и количество по массе крышки люка, иначе они могут не справиться с нагрузками

Газлифты помогают предотвратить самопроизвольное закрытие люка, но только на них рассчитывать не стоит

Нужно выбрать их грузоподъемность и количество по массе крышки люка, иначе они могут не справиться с нагрузками. Газлифты помогают предотвратить самопроизвольное закрытие люка, но только на них рассчитывать не стоит.

Ступенчатые фиксаторы

На тяжелые металлические люки устанавливают и такие фиксаторы

При открывании крышки механизм по щелчкам раскрывается, затем получает надежный упор на подвижную перемычку, которая за счет встроенного механизма может быть убрана, когда люк нужно затворить.

Винтовой фиксатор

Назначение, ка и у предыдущего, только работает он по-иному. Когда люк открыт, фиксирующий винт с удобной пластиковой головкой затягивается и зажимает направляющую пластину, чего хватает для подстраховки газлифта.

Петля для люка с фиксатором

В магазине есть и петли с фиксирующими механизмами. Не самое удобное решение, так как для фиксации приходится дотягиваться до петель.

Чтобы люк не открыли дети, которые например, могут найти пульт управления от электрического привода, крышку стоит дополнить замыкающим механизмом.

Предварительные действия

Перед изготовлением и установкой крышки люка необходимо выполнить следующие действия:

1. По краям люка необходимо закрепить металлические уголки или деревянные бруски. Они послужат фиксаторами крышки и не дадут ей проваливаться вниз.
2. Желательно изготовить металлическую решетку, сделанную из кусков арматуры. Она нужна для того, чтобы зимой не нее можно было положить утеплитель. Решетку можно посадить на петли или сделать в виде съемной конструкции.
3. Люк по периметру нужно обить полосками дверного уплотнителя или войлока. Это поможет создать более герметичную конструкцию.

Изготовление заглушки

После того как предварительные работы выполнены, можно приступить к изготовлению заглушки. Для этого нужно придерживаться следующего алгоритма действий:

1. Из материала, выбранного в качестве основы для люка, делаем два одинаковых листа квадратной формы, размер которых будет соответствовать будущей крышке.
2. Далее делаем каркас дверцы, который, для придания большей прочности, необходимо усилить поперечными вставками.
3. Если в качестве материала выбрано дерево, поверхность деталей необходимо пропитать антисептическими веществами. Делается это для того, чтобы повышенная влажность внутри погреба не испортила люк и не просачивалась в помещение.
4. Один из листов крепим на каркас снизу, устраняя при этом все шероховатости конструкции.
5. Пустые ячейки заполняем утеплителем, делая слой как можно плотнее.
6. Устанавливаем второй лист поверх готовой конструкции и надежно скрепляем их.

Помните: заглушка должна быть прочной и выдерживать большое давление. В противном случае она может деформироваться и сломаться, что повлечет за собой травмы и увечья.

Установка петель

Выбираем петли для крышки погреба:

1. Накладные петли. Самый дешевый и простой вариант.
2. Скрытые петли. Благодаря своей конструкции монтируются непосредственно внутри люка или в перекрытии. Их использование позволяет установить дверцу в одной плоскости с полом, сделав ее незаметной для посторонних.
3. Пантографы.
4. Петли, оснащенные приводом, позволяющим открывать и закрывать люк автоматически. Применяются в тех случаях, если крышки люка чересчур тяжелые, и человеку сложно открыть их самостоятельно.
5. Доводчики.

Если крышка люка имеет небольшие размеры, на нее устанавливаются две петли, которые располагают ближе к углам конструкции. Большие люки усиливаются третьей петлей, которая крепится посередине.

Стандартный набор, который необходимо приобрести для полноценной фиксации крышки, будет выглядеть следующим образом:

1. Комплект скрытых петель (правая и левая), которые оснащены специальными кронштейнами для крепления к амортизатору.
2. Амортизаторы необходимой величины.
3. Крепежи.
4. Замок на люк.

Вы можете приобрести подъемный механизм для крышек подвального люка в магазине

Такой набор деталей можно купить сразу одним комплектом в специализированных магазинах.

Установка ручки и герметизации

Ручка для крышки погреба имеет важную роль, и при ее покупке необходимо учитывать следующие нюансы:

1. Вы не можете установить на люк обычную дверную ручку. Дело в том, что она будет выступать над поверхностью пола и за нее можно легко зацепиться при ходьбе. Это противоречит правилам безопасности и приведет к травмоопасным ситуациям.
2. Для наших целей отлично подойдут скрытые ручки для погреба из оцинкованной стали.
3. Для съемных люков необходимо делать две ручки по бокам. Это поможет легко поднять крышку и установить ее на место в случае необходимости.

После установки ручек необходимо озаботиться герметизацией люка. Это необходимо, чтобы в основное помещение не проникали запахи и сырость. Стандартный вариант герметизации — применение дверного уплотнителя или войлока. Полоски, изготовленные из этого материала, крепятся по контуру люка и обеспечивают не только герметичность помещения, но и приглушают звук закрытия крышки. Если вход в погреб расположен на улице, дверцу необходимо отделать полипропиленом.

https://youtube.com/watch?v=g6IhCnM8JjM

Что учитывать при строительстве люка?

При расположении погреба в жилом помещении необходимо организовать скрытый лаз, предварительно определившись со следующими его параметрами:

Месторасположение. Должно быть удобным, вдалеке от стены, чтобы дверца открывалась без помехов и не задевала предметы вокруг себя

В этом вопросе не менее важно учитывать и материал, из которого изготовлен пол:
древесина – вход лучше располагать между лагами, поскольку даже повреждение одного из них может привести к провисанию пола, скрипам и вибрациям;
пустотные плиты – люк надо обустраивать на стыке двух плит, но если он длинный, то лучше ставить его вдоль плит, иначе они могут ослабнуть и в итоге обрушиться;
железобетон – люк можно делать в любом месте, однако желательно максимально приблизить его к центру.
Прочность люка значительно меньше, чем прочность пола, поэтому её стоит организовывать в местах с наименьшей проходимостью людей. На неё также нельзя ставить мебель.

Размеры

Чем меньше габариты люка, тем больше его прочность. Однако делать вход слишком маленьким также нельзя, поскольку хозяину будет сложно пролазить в погреб. Минимальный размер внутреннего проема – 75х75 см.

Прочность и герметичность. Конструкция должна быть прочной и располагаться на 4 надежных опорах, чтобы не проваливаться под весом домочадцев. Вместе с тем она должна быть легкой, чтобы не приходилось затрачивать чрезмерные усилия при открытии и закрытии крышки. Все стыки нужно делать герметичными, чтобы холод из погреба не проникал в жилое помещение. Если же вход правильно изолировать, то в комнату не будут проникать посторонние запахи и влага.

Дополнительное оснащение. Люк стоит оснастить механизмом плавного открытия и закрытия. Если в доме имеются дети и животные, желательно задуматься также о фиксирующем устройстве, ограничивающем доступ в подвал.
При весе дверцы более 10 кг можно монтировать электропривод, который позволит превратить погреб в настоящий сейф.

Определившись с указанными параметрами, можно подготовить чертеж люка в погреб. Его пример представлен ниже:

Изготовление люка в подвал своими руками

Для самостоятельного изготовления деревянного люка в подвал с амортизаторами, нам понадобятся:

• пила;
• молоток;
• кисть;
• отвертка.

Необходимые материалы:

1. доски для настила;
2. брус для опор;
3. фанера;
4. гвозди, шурупы;
5. петли с амортизаторами и ручка.

Вся работа выполняется в следующем порядке:

• Сначала со стороны лаза к настилу из досок прибивают опоры, на которые будет ложиться крышка.
• С помощью циркулярной пилы распиливают доски на заготовки, длина которых будет на 0,5-1 см меньше ширины коробки люка.
• Из фанеры вырезают прямоугольник. Здесь нужно вычесть 1 см на зазоры между дверью и полом.
• Все деревянные детали покрывают олифой, которая отталкивает влагу и препятствует развитию грибка.
• На слой фанеры набивают рейки для обрешетки. Между реек следует положить слой утеплителя. Поверх реек крепят доски.

Важно, чтобы высота люка совпадала с высотой пола. Желательно подбирать материал, который будет совпадать по ширине и толщине с досками, уложенными на полу. Изготовление люков такой конструкции не требует больших затрат или опыта в строительстве

Изготовление люков такой конструкции не требует больших затрат или опыта в строительстве.

Расчет размера

Чертежи входа в подвал составляются индивидуально. Рекомендуется следовать стандартам при расчете габаритов лаза.

Оптимальный размер люка составляет 80х80 см. При этом двери должны быть не более 79х79 см. Фанерный лист лучше выбрать толщиной не менее 10 мм, а слой древесины — 25 мм. Для изготовления люка из металла стоит использовать листовую сталь 1-3 мм.

Устройство напольного люка

Частая ситуация, когда при строительстве индивидуального дома возникает необходимость того, чтобы напольный люк закрывал вход в подвал. В большей степени он располагается под жилым строением, иногда рядом с ним.

Процедура создания так называемой дверцы для подвала заключается в выборе и приобретении материалов, разработке чертежей и монтаже спроектированной конструкции.

Следует заметить, что, как правило, он находится под кухней жилого дома.

Общая конструкция люка

Устройство люка

Полезные свойства подвального помещения неоспоримы. В большей степени они играют роль не только подсобного помещения, но и увеличивают общую площадь дома. Кроме этого, наличие такого пространства гарантирует постоянный сухой и тёплый пол на первом этаже.

Отдельно стоит заметить, что в некоторых случаях затраты на обустройство цокольного этажа иногда оцениваются на четверть ниже цены всего здания. Из этого складывается статистика, связанная с тем, что большая часть собственников пытается сэкономить именно на этом этапе строительства.

Напольный люк в подвал давно считается основным пунктом экономии при строительстве жилого дома.

В первую очередь это касается не стоимости работ, а поверхностного мнения об этой величине.

На самом деле, цена люка в подполье не такая высокая, она зависит от стоимости следующих материалов:

• петли;
• ручки;
• доски или металл.

Планирование

Материал крышки должен быть легким, но прочным

Сделать для своего дома спрятанный люк в полу не так сложно, как кажется. Для этого нужно разработать его устройство на бумаге.

Это позволит выполнить все работы правильно и рационально.

Особенно это касается ситуации, когда выполняется монтаж напольного люка скрытого типа.

Для этого желательно придерживаться следующих требований:

• чертежи должны указывать места расположения люка;
• размеры, идеальные для отверстия в погреб, должны находиться в диапазоне от 0,5 до 1 м;
• материал, из которого будет изготовлена крышка, должен быть лёгким и прочным, но одновременно с этим, ручки для люка также должны выдерживать такую нагрузку;
• подвальный люк должен соответствовать требованиям по герметичности и теплоизоляции. Он должен быть утеплённый и герметичный.

Для наглядного примера приведена схема, того как должен выглядеть сантехнический или подвальный люк.

Разновидности

Несмотря на то, что на первый взгляд все напольные люки имеют аналогичное устройство, при более пристальном рассмотрении возникает целый ряд вопросов, связанных с их монтажом. Изначально это касается следующей ситуации:

• выбор материала, из которого изготавливаются люки в подвальный отсек;
• принцип работы и устройство, которое имеет половой люк.

Скрытая конструкция

Изготовление потайной дверцы в подпол требует выполнения определённых условий. Скрытый напольный люк под плитку считается наиболее практичным вариантом обустраивания входа в цокольное помещение.

Для данного случая механизмы крышки и петельной системы являются наиболее оптимальными, безопасными и практичными в дальнейшей эксплуатации. Для выполнения данного элемента понадобятся следующие инструменты:

1. УШМ.
2. Дрель.
3. Сварочный аппарат.
4. Шуруповёрт.

Ковролин отлично скроет следы люка

Изначально для этого потребуется разработать принцип, по которому будет работать потайная ручка и петли люка. Затем, рекомендуется продумать процесс, осуществляющий правильную работу открытия дверцы.

После того, как схема разработана, можно приступать к выполнению изготовления люка для пола скрытого образца.

Для этого нужно по готовой схеме смонтировать подвальный люк, установить его на петли и зафиксировать ручку.

Люк под кафель

Обклеить люк кафелем можно только после установки конструкции

Когда встаёт вопрос, как сделать люк, спрятанный под плитку, ламинат или линолеум, следует придерживаться следующих рекомендаций. Во-первых, на предварительном этапе необходимо определить размер отверстия.

Строительство люка

Цена люка для подвала становится гораздо меньшей, если его строительство вы будете производить собственными силами.

Материалы и инструменты

Для того чтобы построить люк в погреб своими руками вам понадобятся:

• Молоток;
• Гвозди;
• Пила;
• Линейка или рулетка;
• Отвертка;
• Шурупы;
• Карандаш;
• Олифа;
• Фанера;
• Рейки;
• Доски.

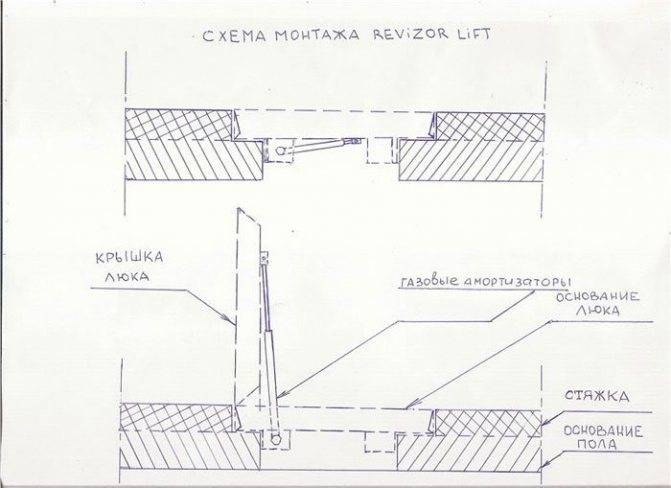

Схема устройства люка в погреб Для того чтобы с внешней стороны крышка выглядела более приятно застелите ее линолеумом. Перед тем как закрепить линолеум обязательно дайте ему хорошо отлежаться. Закрепить линолеум нужно по периметру всей крышки люка, используя алюминиевые уголки. Такой вариант наружной отделки крышки довольно практичен и надежен.

Ручка

Немаловажный элемент конструкции люка это ручка, которая должна обеспечивать удобство открывания и закрывания крышки. Если вы прикрутите к крышке подвала обыкновенную дверную ручку, даже если она очень красива, она будет доставлять неудобства. Ваши домочадцы, без сомнений, будут постоянно спотыкаться о ручку, торчащую из пола.

На фото – крышка люка с утопленной ручкой

Существуют весьма подходящие конструкции, называемые откидными ручками. При правильной установке такой ручки, как гласит инструкция, она совершенно не будет мешать. А при необходимости ее будет легко поднять и опустить.

Для удобства можно предусмотреть съемную ручку. Такая конструкция особенно приемлема для семей, у которых есть маленькие дети. Ведь подвал – это далеко не место для игр.

Петли

Если вы хотите чтобы крышка люка, ведущего в подвал, не просто снималась, а была способна открываться и закрываться, тогда вам следует предусмотреть петли. Петли могут быть использованы абсолютно любые, даже старые петли от капота советского авто будут вполне подходящим материалом.

При установке крышки от вашего люка на автомобильные петли вы будете обладать такими преимуществами, как:

• Легкое открытие. Петли от автомобилей наделены пружинами, что позволяет легко открывать даже тяжелые крышки.
• Фиксированное положение. Крышка будет оставаться открытой, пока вы сами ее не закроете. Это исключает возможность захлопывания люка под собственной тяжестью.

Мебельные петли для люка в погреб

Монтаж подобных петель производится, только когда пружины сняты. Для начала петли устанавливаются снизу. После установки люк открывается полностью, и петли самостоятельно встают на место.

Монтаж крышки погреба

Монтаж крышки погреба производится следующим образом:

1. Производим разметку. Для этого кладем на пол готовую обечайку люка в нужном месте и обводим ее маркером;
2. С помощью перфоратора делаем отверстие в перекрытии на 3 см меньше, чем сделанная на перекрытии разметка;
3. С помощью перфоратора делаем аккуратный бетонный выступ, так чтобы обойма крышки укладывалась в перекрытие заподлицо;
4. Если конструкцией люка предусмотрена установка анкеров – устанавливаем анкера;
5. Замазываем щели между обоймой и перекрытием цементным раствором изнутри погреба и снаружи.

Герметизация и изоляция погреба

Для того чтобы произвести герметизацию люка и изоляцию его от шума и влаги вам понадобится утеплитель. В качестве утеплителя такого рода вы можете использовать обычный дверной утеплитель, цена которого невысока. Но вполне может подойти и обыкновенная войлочная лента.

В любом случае применение утеплителя способно избавить вас от таких неприятных моментов как:

• Через щели в люке подвала не будет поддувать, а это значит, что пол в доме всегда будет теплым;
• Во время закрывания люка крышка не будет громко хлопать;
• Если в погребе появилась плесень, то утеплитель избавит вас от неприятных запахов.

Если уж вы решились делать люк для погреба своими руками, следует учитывать все даже мельчайшие нюансы.

На фото – вход в погреб из кухни

Каждый самостоятельно для себя решает покупать ли люк для погреба заводского производства или же делать его самостоятельно. Главное, чтобы устанавливаемая конструкция была надежной, прочной и радовала вас долгие годы. Наглядно посмотреть, как изготовить крышку погреба своими руками вам поможет видео в этой статье.

Чертежи и конструкции

При составлении чертежа необходимо учесть несколько факторов.

1. Месторасположения люка для погреба, которое выбирается так, чтобы не препятствовать свободному перемещению в помещении и не задевать окружающих его предметов.
2. Наиболее подходящий размер люка в соответствии с необходимыми параметрами. Минимальный размер для комфортной эксплуатации составляет 75 на 75 см.
3. Материал, из которого изготовлен люк. Он должен соответствовать высокой прочности, но при этом иметь минимальный вес.
4. Материалы, которые будут обеспечивать герметичность и теплоизоляцию данной конструкции.

Принципы конструкций дополнительных функции

Плавный ход предназначен для облегчения эксплуатации люка. Его крышка оснащается амортизаторами, что обеспечивает плавное закрытие для исключения получения травм. При монтаже такого механизма крышка должна быть открыта. Существует несколько способов оснащения крышки плавным ходом.

• Самый популярный – это пружинный, в котором используются пружинные петли, как в капоте автомобиля. Он подходит для легких конструкций люков из металла или дерева. Фиксация дверцы располагается так, чтобы она открывалась перпендикулярно полу.
• А также применяются газовые амортизаторы. Используются для люков с тяжелыми дверцами.

Как правило, такие люки оснащаются складными, потайными или съемными ручками. Преимущества таких вариантов – это воспрепятствование проникновения детей в подвал. В случае самостоятельного изготовления лучше использовать простые недорогие варианты, для которых не предусмотрено использование изделий из металла.

Электроприводные конструкции. Электропривод устанавливается несколькими способами. Для монтажа самого простого варианта понадобятся:

• электродвигатель;
• дюралюминиевые трубы;
• листы стали;
• сварочный аппарат;
• болгарка с отрезными кругами;
• кабель;
• источник тока;
• трехпозиционный переключатель.

Для полноценной работы механизма крышка люка должна открываться менее чем на 90 градусов. В движение его приводит система вращения, открывая или закрывая крышку с помощью стержня. Управление осуществляется дистанционным пультом.

Выдвижная система более сложная, но позволяет сделать крышку люка практически незаметной. Ее монтаж потребует:

• стальные листы толщиной 5 мм;
• два электродвигателя;
• металлические ролики;
• трехпозиционный переключатель;
• источник тока;
• кабель.

Люк под напольную плитку требует разработки чертежа, в котором отображены параметры:

• ширины и длины коробки люка;
• толщина рамы и проема;
• расположение петель

Монтаж такого люка требует ровного основания, поэтому перед его установкой заливается выравнивающая стяжка. Для этого следует выполнить несколько операций:

• Определить уровень напольного покрытия с учетом толщины плитки и клеевого слоя примерно 12 мм.
• Подготовить раствор и выставить маячки.
• Отбортовать проем под будущий люк, оставив по его периметру около 100 мм под опору для крышки.
• После затвердевания раствора осуществляется предварительная примерка люка.
• Облицовку плиткой следует начинать с угла, располагающегося на видном месте. Отделка проема происходит после установки рамы для крышки люка.

Для оформления торцов необходимо соблюдать следующий порядок действий:

• установить раму, выровняв ее, ориентируясь по строительному уровню;
• заполнить раствором все имеющиеся щели между каркасом и стяжкой;
• после полного затвердевания раствора, происходит укладка плитки на участке вокруг проема, с необходимыми подгонками и подрезаниями плитки, для этого происходит установка маячков, затем заливается и выравнивается цементный раствор;
• откосы также облицовываются плиткой, до полного высыхания клеевого слоя рекомендуется зафиксировать плитку скотчем, предварительно установив разграничивающие крестики.

Порядок установки и облицовки крышки люка

Люк устанавливается на петли с использованием любого из вышеперечисленных механизмов. Затем начинается отделка зафиксированной крышки. Для этого можно использовать напольную плитку либо иной отделочный материал. Главное требование, чтобы его внешний вид гармонировал с остальным дизайном помещения.

Пошаговая инструкция по устройству люка в подвал своими руками

На деревянном полу устроить вход не сложно, это не занимает много времени и не требуется использовать дорогостоящие инструментов и материалы.

1. Прорезать проем.
2. К черновому настилу снизу закрепляются 4 опоры, как в дверном косяке.
3. Стороны створки на 1 см меньше рамы. Исходя из этого, делают заготовки из половой доски и вырезают квадрат фанеры. Заготавливают рейки для обрешетки.
4. Деревянные детали обрабатывают противогрибковым и влагостойким составом.

Своими руками произвести изготовление и заняться утеплением погреба с лестницей в частном доме совсем несложно, если следовать рекомендациям специалистов.

Соблюдение высоты с промежутком между черновым и чистовым настилом и уровнем пола. Створку делают многослойной.

1. На квадрат фанеры набивают обрешетку, между рейками закладывают утеплитель и гидроизоляцию, сверху крепится доска.
2. Устанавливаются петли.

Сам люк в подпол не укладывается на плитку, а создается в совокупности с ней.

В бетонном полу закрепляют металлические опоры. Крышка при этом может быть деревянной или металлической.

Потребуется сделать металлический каркас, который будет опускаться ниже уровня поверхности пола, а на него установить сам материал.

На стыках плит намечают место для прорезания. Вырезают с помощью болгарки, до арматурных стержней. Арматуру убирают с помощью шлифмашинки с отрезным кругом или других инструментов для резки металла.

По периметру на арматурные анкеры привариваются уголки и закрепляется рама. Щели и неровные края бетонируют.

Месторасположение люка для погреба выбирается так, чтобы не препятствовать свободному перемещению в помещении и не задевать окружающие его предметы.

Для сварки дверцы создается устанавливаются распорки из уголков. Трубы срезаются под углом 45 градусов.

Части каркаса устанавливаются на распорки и свариваются точечно, затем по шву с дополнительной фиксацией струбцинами.

Ребра жесткости ввариваются только по центру, чтоб не добавлять лишний вес. Каркас очищается от ржавчины, грунтуется и окрашивается.

Минимальный размер для комфортной эксплуатации составляет 75 на 75 см.

К готовому изделию добавляют гипсоволокно или щит в качестве поверхности под отделку, крепежные петли, гидроизоляцию и уплотнитель. Внутреннюю поверхность, при желании, закрывают оцинкованным листом.

Петли можно заменить специальным сдвижным механизмом, который срабатывает от нажатия, с трехзвенной конструкцией, регулировочными узлами и замком. При этом дверь открывается горизонтально.

Материал, из которого изготовлен люк, должен соответствовать высокой прочности, но при этом иметь минимальный вес.
