Установка верстачных тисков

Решив сделать верстак своими руками, столярные тиски целесообразней купить в готовом виде

В этом случае вы получите максимально надежную и функциональную конструкцию, и что немаловажно избавитесь от лишней головной боли при их монтаже

Мы выбрали три наиболее интересные модели столярных тисков.

Wilton WWV/EC-175

Малогабаритные столярные тиски из мелкозернистого серого чугуна. Размер губок — 175х70 мм (предусмотрены отверстия для крепления деревянных накладок). Ходовой винт с трапецеидальной упорной резьбой дает плавный ход и большое прижимное усилие. Максимальная толщина зажимаемой заготовки — 160 мм. От себя добавим, что в целом качество этих тисков далеко от идеала, но с поправкой на цену — вполне приемлемый вариант.

ЗУБР ЭКСПЕРТ

Это уже более серьезный вариант. Тяжелые, мощные тиски, с механизмом быстрого зажима — рассчитаны на работу с большими нагрузками. Материал — чугун. Вес тисков 9,1 кг. Качественная сборка: нет люфтов, нормальная обработка вала и других деталей. Две штанги + дополнительная направляющая обеспечивают строго параллельный ход губок и равномерное распределение прижимного усилия на заготовку. Механизм быстрой фиксации работает также без нареканий. Очень хорошее соотношение цена-мощность.

Wilton WWV/D/Q/7

Эти столярные тиски похожи на первую модель, но только внешне. Они ощутимо мощнее и надежнее. Как и вся вилтоновская серия тиски изготовлены из мелкозернистого чугуна. Вес — 8 кг (у предыдущей модели 3 кг). Также ощутимо больше развод — 210 мм, при этом сам размер губок практический такой же — 175х75 мм. Но главное отличие данной модели — наличие быстроразжимного механизма. Простым нажатием на защелку вы освобождаете переднюю губку и смещаете ее в нужную позицию — без утомительной прокрутки винта. Все что остается — просто подтянуть ручку для максимальной фиксации заготовки.

Важно!

Почти все столярные тиски имеют положительное схождение, т. е. при полном смыкании губки соприкасаются только в верхней части. Это не дефект и не криворукость китайцев — так нужно для более надежной фиксации заготовок. После установки деревянных накладок этот эффект частично нивелируется.

Производители верстачных тисков стараются придерживаться стандартов при изготовлении своей продукции. Здесь мы рассмотрим схему монтажа типовых конструкций. Но вполне возможно вам придется импровизировать, приспосабливая монтаж под особенности нестандартных верстачных тисков.

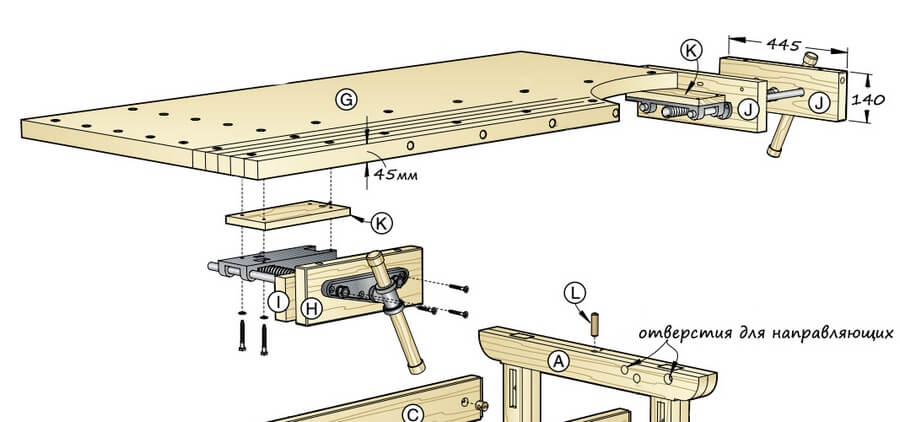

Губки тисков – детали H, I и J (2 шт.) – выпиливают из древесины твердых пород. После этого просверливают отверстия для направляющих штанг, ходового винта, гнезда для верстачных упоров и отверстия для крепежных винтов.

Задние губки передних и задних тисков монтируют к крышке верстака как показано на фото.

Деревянные подкладки (деталь К) выпиливают под размеры тисков. В царгах просверливают сквозные отверстия для направляющих штанг и ходового винта.

Совет! Для точной разметки отверстий используйте сами направляющие, кусочки малярного скотча и мягкий карандаш.

Для легких столярных работ вместо верстачных тисков можно использовать более простые решения.

Верстачный зажим Kreg KBC3 — менее замысловатая альтернатива тискам

Стол верстак слесарный

Никогда заранее не знаешь, какой работой придется заниматься, в хозяйстве часто приходится что-то чинить или изготавливать. Поэтому стол верстак слесарный или столярный всегда пригодится. Представленный вариант компактного столика очень удобный в этом плане.

Среднего размера, но места достаточно, чтобы разместить небольшие тиски или другое вспомогательное оборудование. Ножки и нижняя полка сделаны из дерева, верхняя рама и поверхность столешницы металлические. Деревянные детали не такие прочные, как металл, но без них не обойтись, они служат для гашения колебаний, чтобы ваш стол не звенел, как колокол

Важно прочно скрепит деревянные и металлические детали, чтобы не было шата, дерево разбивается очень быстро. Поэтому металлические кронштейны должны иметь достаточную площадь

Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук. Для того, чтобы стол ровно стоял на шероховатом полу, автор сделал регулировочные ножки, которые идут в нижней части. Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу.

Как сделать складной верстак своими руками для крепления на стену

При наличии места на стене и нежелательности установки стационарного верстака на полу можно использовать предложенный мастер-класс и смонтировать своими руками стол-верстак с откидной столешницей. Фактически это подвесной шкаф с несколькими отсеками внутри. В рабочем положении – с опущенной столешницей – отсеки доступны, поднятая панель закрывает их от пыли и посторонних взглядов.

Таблица 4. Список материалов

Деталь	Материал	Размеры, см
Стенная рамка	Брус	340х2,5х5
Доска или фанера перфорированная	50х120, толщина 4…8 мм
Внешняя рамка (стеллаж)	Доска	370х2,5х25
Рама столешницы	Брус	500х2,5х10
Столешница	Фанера или ДСП	50х120х1,2
Складные ножки	Брус	5х10х250
Полки внутри стеллажа	Доска	5х20х180
Винты для гипсокартона или дерева (саморезы)	М8…М24
Дюбели для крепления рамы к стене	М50…М72, 4 шт.
Петли мебельные Т-образные	12…15 см, 4 шт.
Болты с контргайками и шайбами	М8…М24
Предохранитель для фиксации откидной столешницы шарнирный	2 шт.

Таблица 5. Раскрой деталей

Название детали на сборочном чертеже	Количество	Используемый материал	Размеры детали, см	Название/ применение
A	2	Брус 2,5х5 см	120	Длинная сторона стенной рамки
B	2	50	Короткая часть стенной рамки
C	1	Перфорированная фанера или доска 4…8 мм	120х50	Основа для закрепления инструментов на стенной рамке
D	2	Доска 2,5х25	55	Длинная сторона рамки стеллажа
E	2	120	Короткая сторона рамки стеллажа
F	1	Доска 2,5х20	55	Распорка стеллажа
G	1	75	Полка
H	1	Фанера 12 мм	125х60	Столешница
J	2	Доска 2,5х10 см	125	Длинная сторона усиления столешницы
K	2	40	Короткая сторона усиления столешницы
L	2	60	Боковина столешницы
M	1	120	Передняя панель столешницы
N	2	Брус 5х10 см	85	Ножки

Чтобы правильно выполнить последовательность, рекомендуем посмотреть видео – как сделать верстак своими руками из дерева.

Последовательность действий

Сборка выполняется без склейки деталей, но при желании это можно сделать. Если используется брус из сосны, лучше засверлить отверстия для саморезов. Дюбели в стене крепятся в зависимости от ее материала, для сверления отверстий используется обычная дрель или перфоратор. Все элементы перед окончательной сборкой проверяют на прямоугольность.

Важно: если планируется крепить верстак на перегородку, необходимо уточнить ее нагрузочную способность. Лучше монтировать рабочий шкаф на капитальную стену (кирпич, бетон, блоки)

Собирают стенную рамку и крепят ее к стене дюбелями. Монтируют на готовую рамку перфорированную фанеру (панель).
Собирают раму стеллажа. Для удобства сборки элементы скрепляют струбцинами.
Закрепляют раму стеллажа на настенной раме с помощью винтов.
Собирают каркас столешницы и прикрепляют к нему столешницу.
Петлями крепят ножки верстака к столешнице и саму столешницу к стеллажу. Перед прикреплением ножек к столешнице устанавливают предохранители, не позволяющие ножкам отклоняться вперед от вертикального положения.
Монтируют в стеллаже распорку и полку.
Устанавливая деревянные, пластиковые или металлические штифты в отверстия перфорированной доски, можно размещать на ней в произвольном порядке любые ручные инструменты небольшого веса.

Для большего удобства можно прикреплять к ней специальные планки, емкости, монтировать на полки или под ними рейлинги с крючками и держателями.

Как и из чего делать

Самый доступный и практичный материал – дерево и его производные. Фанера, ДСП, ДВП, ОСБ, столешницы от уже ненужных столов и прочее станут вполне разумным выбором.

При этом важно учитывать:

если работы ведутся во влажном помещении, необходимо выбирать материал с защитой от влаги – ламинированные, с пропитками, с последующей обработкой лаком/краской;
рабочая поверхность должна быть максимально ровной и гладкой. Использование досок разной толщины/фактуры/обработки не позволит получить такую поверхность, поэтому для столешницы лучше использовать цельную плиту фанеры, древесной плиты;
направляющие и стойки стоит выполнять из материала одного типа и размера, кроме тех случаев, когда нагрузка распределяется неравномерно и часть стоек требует усиления;
соединения древесных материалов выполняются с помощью крепежных деталей (саморезов, болтов, винтов, конфирматов) и клея, а также системы шип-паз или паз-гребень. Клеевой тип соединения требуют выдержки для полного высыхания клея, в ответственных местах склейку лучше продублировать крепежом из металла.

Собирать верстак в гараж из дерева своими руками необходимо в достаточно сухом и хорошо проветриваемом помещении – пыль от распиловки и шлифовки материалов, испарения от лака/краски должны быстро удаляться.

Стол в гараж из дерева своими руками

Этот простой стол для гаража является идеальной мобильной многофункциональной конструкцией для проведения ремонтных работ, хранения инструментов и выполнения различных проектов. Особенно удобна полусредняя полка, чтобы держать под рукой электроинструменты. Высота идеально подходит в качестве выхода для настольной пилы.

Этот рабочий стол размером 187 см в длину, 95 см в ширину и 86 см в высоту. К ножкам прикреплены 12 см фиксирующие ролики, которые могут выдерживать по 100 кг каждый.

Как сделать рабочий стол в гараж

Сделайте верхнюю и нижнюю рамки. Если используете Kreg Jig, убедитесь, что толщина доски установлена на 38 мм. Сделайте два карманных отверстия на концах поперечных опор рам и прикрепите их к боковым опорам. Нанесите клей для дерева на все швы.
Просверлите три карманных отверстия во всех ножках из досок 2 х 4. Просверлите одно карманное отверстие на конце и одно смещенное от середины примерно на 5 см. Соедините доски 2 x 4 с досками 2 x 6.
Прикрепите ноги к внешнему углу нижней рамы и к внутреннему углу верхней рамы. Просверлите отверстия. Чтобы прикрепить ножки к раме, положить стол на бок.
Обрисуйте ролики для удобного размещения шурупов перед установкой четырех досок 2 x 6 нижних частей.
Просверлите отверстия, чтобы прикрепить четыре доски 2 x 6 к нижней части ножек. Прикрутите ролики, используя шурупы и стопорные шайбы, установите тормоза.
Вставьте нижнюю доску MDF и прикрепите гвоздями по периметру.
Для обеспечения максимальной функциональности полусредняя полка удобна для хранения небольших инструментов, но при этом позволяет хранить более крупные предметы на нижней полке.
Для средней рамы просверлите два карманных отверстия на концах досок 2 x 4 длиной 58 см и концах середины доски длиной 64 см. Прикрепите шурупами через карманные отверстия и клеем для дерева.
Когда рама будет готова, прикрепите вертикальных опоры 28 см.
Прикрутите скобки полки к внутренней стороне ножек на расстоянии 32 см от верха, используя клей и гвозди.
Чтобы прикрепить среднюю раму, установите на скобы полки и закрепите вертикальные опоры на середине поперечной опоры верхней рамы. Просверлите направляющие отверстия в вертикальных опорах и прикрепите их к средней опоре верхней рамы с помощью 6 см шурупов.
Для средних полок отмерьте и нарежьте МДФ и прикрепите гвоздями.
Установите верхнюю доску MDF на верхнюю раму.
Заполните щели деревянным наполнителем и немного отшлифуйте. Для дополнительной защиты нанесите четыре слоя финишного покрытия на основе полиуретана.

Источник фото: dreamdesigndiy.com/diy-garage-workbench/

Что нужно знать о верстаках?

При работе даже за современным верстаком с продуманной конструкцией и эргономикой, есть правила расположения инструмента, повышающие удобство и эффективность рабочего процесса:

Режущий инструмент, которыми орудуют правой рукой, размещается справа от мастера.
Двуручный инструмент размещается ближе к корпусу.
Инструмент, имеющий небольшую массу, которым к тому же мастер часто пользуется, размещается в верхних ящиках. С тяжелым инструментом ситуация обратная.
Измерительный инструмент и приспособления хранятся в чехлах.
Разноразмерный однотипный инструмент, например, гаечные ключи, удобнее складывать в ящиках стола.

По завершению работы поверхность столешницы и инструмент желательно очищать от мусора.

Виды и конструктивное исполнение

Все самодельные рабочие столы для столярных работ можно разделить на три вида:

Мобильные верстаки имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию.
Стационарный столярный верстак изготавливается с привязкой к определённому месту и не предназначен для перемещения в процессе эксплуатации. Оборудование этого типа позволяет обрабатывать детали любого размера и веса.
Станок составного типа — наиболее сложный в изготовлении. Тем не менее, эта конструкция в силу своей вариативности является самым практичным и функциональным сооружением. При необходимости отдельные части верстака можно легко заменить, поскольку элементы рабочего стола соединяются между собой болтовыми соединениями.

Сборка слесарного стола

После наброска эскиза будущей конструкции переходят к сборке. На этом этапе понадобятся болты, саморезы по металлу или дереву, шуруповерт, электродрель, сварочный аппарат, рубанок или лобзик. Список нужного инструмента зависит от выбранного материала компонентов верстака. В качестве материала выбираются металлические уголки, трубы, полосы, листы, доски, брус.

После завершения работ по сборке каркаса, параллелепипед переворачивается, а к основанию крепятся поворотные колеса при помощи болтов. Затем каркас возвращают «на ноги» и крепят столешницу. После этого в тумбах монтируются ящики и полки, навешивается настольная лампа и работы заканчиваются.

Для столярки

Крышка столярного верстака, в отличие от слесарного, крепится к подверстачью наглухо и выполняется коробчатой, для общей жесткости. Оптимальный вариант крепления для неразборного верстака – стальные уголки и саморезы. Подверстачье может быть и стальной станиной из описанных выше.

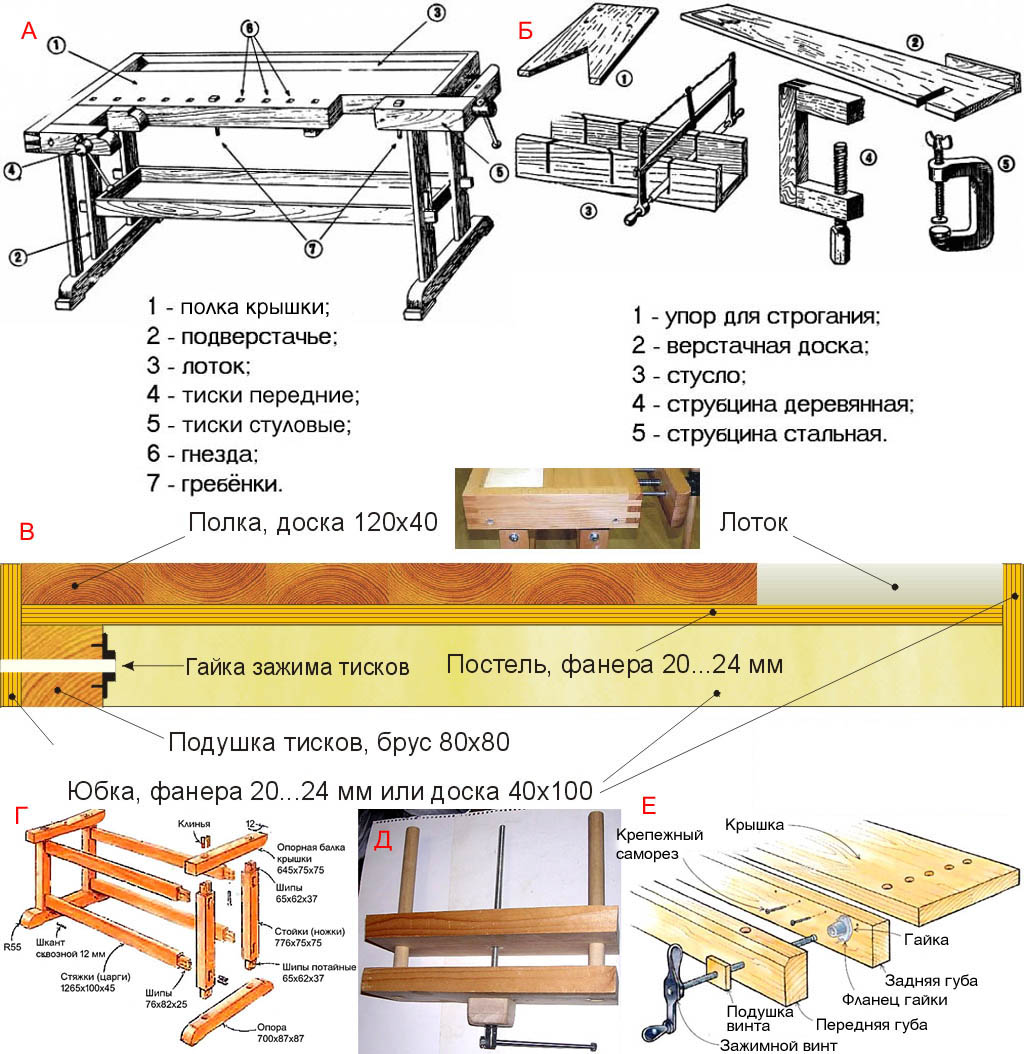

Как устроен столярный верстак традиционного типа, показано на поз. А рис; принадлежности к нему на поз. Б. Верстачная доска (в данном случае это отдельное приспособление) используется для работы с длинномером. Упор в ее пазу делается из подклиненного обрезка доски, см. далее. В доске желательно насверлить продольный ряд отверстий и крепить ее в гнезда болтами с конусными головками впотай. Традиционная конструкция столярного подверстачья показана на поз. Г, но – см. выше.

Устройство самодельного столярного верстака и тисков к нему

Крышку столярного верстака возможно удешевить, выполнив 2-слойной, поз. В. Тогда качественные доски твердого дерева понадобятся только на полку. Настилают ее, кладя доски «горбушками» годичных слоев попеременно вверх и вниз, во избежание коробления. Настил полки сначала сплачивают на клею ПВА или столярном, туго сжав струбциной или обмотав шнуром; ставят на подушку на том же клею. Юбка крышки собирается отдельно на клею и сквозных шипах (врезка на поз. В) и крепится к пакету подушка-полка саморезами.

Тиски для столярки

Цельнодеревянные столярные тиски, передние и стуловые, в настоящее время почти начисто вытеснены тисками с металлическим винтовым зажимом, поз. Д; их устройство показано на поз. Е. Тут необходимы некоторые замечания.

Первое – под головку зажимного винта нужно подложить 2-3 стальные шайбы, иначе он быстро проест подушку (деревяшка 4х4х1 см). Второе – если гайка не заказная и не покупная фасонная, то обзаведитесь хоть на время комплектом метчиков под используемую резьбу. В таком случае не старайтесь для ровности и плавности зажима применять слишком толстый винт; М12-М16 вполне достаточно.

Гайку самодельной зажимной пары наваривают на основание диаметром от 60 мм или, квадратное, от 70х70 мм. Утапливать ее в подушку зажима на надо, так меньше вероятности, что гайку сорвет при зажимании. Но от сварки резьбу безобразно уведет, болтом не прогонишь. Резьбу приваренной гайки нужно будет проходить метчиками по полной схеме, как при нарезке: первый метчик – второй – третий (если входит в комлект).

Основные этапы работ

Теперь необходимо будет изготовить две боковые части верстака, на которые будет опираться столешница. И которые, по сути, являются ножками стола.

К боковым частям автор прикручивает дверцы и половинки верхних и нижних царг, которые будут соединять две боковинки между собой.

На следующем этапе необходимо соединить половинки царг при помощи петель, а также установить фиксирующие защелки на их обратной стороне.

Затем останется только прикрутить к ножкам колесики, благодаря чему самодельный верстак станет мобильным — его быстро можно будет переместить в любую часть мастерской. Два колеса должны быть с тормозом.

Подробно о том, как изготовить складной мобильный рабочий верстак своими руками, можно посмотреть на видео.

Оригинальная прикроватная тумбочка из дерева своими руками

Рубрики сайта

Авиация
Авто и мото
Армия и флот
Археология
Животные
Здоровье
Знаменитости
Игры
Интересное
Интернет и компьютеры
История
Космос
Криминал
Кулинария
Культура и искусство
Мода и стиль
Музыка
Наука и технологии
Новости
Общество
Охота и рыбалка
Политика
Природа
Психология
Путешествие и отдых
Развлечения
Религия
Родноверие
Рукоделие
Сад и огород
Самоделки
Спорт
Строительство и дизайн
Тайны и мифы
Экономика
Юмор, приколы
Песочница

Я еще даже не пробовал играть в это казино, но оно мне уже не нравится. Возможно это из-за.

Неужели ему в США собак не хватает? Или он к своим, перебрался, к братьям по разуму! :).

Ужасный ужас Владимир Шебзухов Сидели на лавке старушки втроём. Всё время болтали, о чём-.

С юности близко знал Александра — отца Нестора. Славный путь к своему призванию — от дворн.

Когда почти каждый день головные боли и просто нет сил ничем заниматься, сосредоточиться.

У меня другая ситуация была немного, скучно стало мужу. Все не радовало, секса не хотел от.

…Не рекомендуется покупать творог в таких торговых точках, как: рынки; супермаркеты; не.

Я бы добавила в ваш список Слабикап. Хорошее же слабительное, в форме капель, и живот от н.

Живым на украине жить никто не хочет! )))).

Напишите приготовление каких блюд в тандыре вы хотели бы увидеть, я постараюсь их приготов.

Необычный подголовник для бани из лиственницы

Информационно-развлекательный сайт «Лабуда» — это ежедневные, оперативные, актуальные, интересные новости и полезная информация из разных сфер жизни.

Полное или частичное копирование материалов сайта labuda.blog разрешается только при указании активной и индексируемой гиперссылки на источник публикации.

Правовая информация

Уважаемые авторы, помните, размещаемые вами публикации, не должны нарушать законодательство Российской Федерации и авторские права сторонних ресурсов.

*Экстремистские и террористические организации, запрещенные в Российской Федерации и Республиках Новороссии: «Правый сектор», «Украинская повстанческая армия» (УПА), «ИГИЛ», «Джабхат Фатх аш-Шам» (бывшая «Джабхат ан-Нусра», «Джебхат ан-Нусра»), Национал-Большевистская партия (НБП), «Аль-Каида», «УНА-УНСО», «Талибан», «Меджлис крымско-татарского народа», «Свидетели Иеговы», «Мизантропик Дивижн», «Братство» Корчинского, «Артподготовка», «Тризуб им. Степана Бандеры», «НСО», «Славянский союз», «Формат-18», «Хизб ут-Тахрир».

Проект верстака

Первое и самое главное, на что следует обратить внимание, разрабатывая проект будущего верстака – это на его высоту. Ведь работать за ним придется подолгу

А устать, стоя за слишком высоким или слишком низким верстаком, можно в два счета.

Высота верстака для работы выбирается с таким расчетом, чтобы можно было работать, стоя в полный рост и не сутулиться. Для человека среднего роста этот показатель должен быть в пределах 70…90 см. Но лучше ориентироваться на особенности своей собственной анатомии. Оптимально, если верхний срез ножек будет находиться на уровне ваших опущенных рук. Когда к этой высоте добавится несколько сантиметров (толщина крышки верстака), вы поймете, что работать, стоя за таким сооружением, — одно удовольствие.

Оптимальная высота столярного верстака для работы стоя для человека среднего роста — 70-90 см.

Крышку верстака, так же как и его рабочую поверхность, лучше всего делать из деревянного массива или фанеры. Есть люди, которые используют для этих целей стружечные материалы, ДСП и т.п.. Настоятельно не рекомендуем вам брать с них пример. Это плохой проект — ведь нагрузки на поверхность конструкции могут быть вполне ощутимыми, а стружечная плита в таких условиях быстро выйдет из строя.

В идеале, крышка верстака должна иметь специальный лоток для хранения инструментов и заготовок, участвующих в работе, а также специальные отверстия (гнезда) для клиньев и гребенок. С помощью клиньев и (или) гребенок детали и заготовки будут закрепляться на поверхности стола. Именно на крышку следует монтировать вспомогательные зажимы (тиски) для фиксации обрабатываемых пиломатериалов.

Размеры столярного стола могут варьироваться в зависимости от габаритов вашей мастерской. Но, как показывает практика, оптимальные габариты крышки равны – 700 мм в ширину и 2000 мм в длину.

В качестве опор (ножек) верстачка можно использовать деревянный брус 120*120 мм. Этого будет вполне достаточно для того, чтобы конструкция получилась устойчивой и не расшатывалась под воздействием грубой физической силы.

Изготовление верстака по этапам

Когда все описанные этапы будут завершены, настанет время заняться непосредственно изготовлением верстака своими руками. И начать стоит со сборки каркаса. В соответствии с чертежом нужно распилить доски для рам, после чего соединить их в прямоугольную форму, посередине установить распорную планку и сделать перемычки для большей устойчивости.

Для обычного верстака хватит и клея, но при желании придать большую прочность можно использовать и болты. Если верстак будет храниться в неотапливаемом помещении, то использование болтов обязательно, поскольку клей в таких условиях может быстро потерять свойства. Чтобы конструкция была достаточно устойчивой нужно пользоваться при её сборке столярным угольником.

Затем нужно заняться опорными ножками: они размещаются по углам рамы и прикрепляются к ней длинными болтами. Ножки соединяются деревянными планками, на которые можно установить полку. Для устойчивости ножек должно быть 6-8 – смотря по тому, насколько большой верстак вы делаете. Горизонтальность расположения каркаса проверяется пузырьковым уровнем, после чего конструкцию нужно пропитать специальным составом, покрыть лаком или покрасить.

Когда каркас подготовлен, самое время заняться столешницей. На неё приходится основная часть ударов, так что она наиболее подвержена повреждениям. Значит, её следует защитить – например, при помощи оргалита, который можно будет со временем заменить. Кроме того, столешница может быть съёмной – для этого её нужно крепить к рабочему столу уголками.

После того, как она будет прикреплена, поверхность нужно отшлифовать и покрыть олифой или маслом. Если столешница состоит не из цельной доски или листа фанеры, а из нескольких досок, понадобится как следует их подогнать и отшлифовать торцы, чтобы не осталось щелей. Для удобства работы столешница должна быть немного больше основания. Наконец, когда основа полностью готова, останется оснастить верстак тисками и другими приспособлениями, которые вам потребуются.

https://www.youtube.com/watch?v=_mck73GiHW4

Основные виды верстаков: фото конструкций и тисков разного назначения

Чертежи столов, которые можно встретить в интернете, представлены в огромном разнообразии. Чтобы выбрать оптимальный вариант для создания верстака в домашних условиях, лучше заранее определиться с типом конструкции и ее конфигурацией. Существует несколько разновидностей столов, используемых для работы с древесиной.

Самую простую в изготовлении конструкцию имеет верстак стационарного типа. Для его создания потребуется минимальный набор инструментов и немного терпения. Такие конструкции преимущественно используются для обработки деревянных заготовок большого размера.

Столярные верстаки отличаются размерами и типом конструкции

Более сложное устройство имеют столярные верстаки складного типа. Эти изделия достаточно компактны. Их вес не превышает 30 кг. Такие конструкции считаются мобильными и при желании их можно легко переместить с одного места на другое. В складных верстаках нижняя опорная часть может изготавливаться из металла. Это делается для того, чтобы повысить устойчивость конструкции. Мобильные столы предназначены для работы с небольшими деревянными заготовками.

Столярные верстаки бывают еще и составными. В этом случае все элементы конструкции фиксируются с помощью болтовых соединений. Преимущество такого стола заключается в том, что все его компоненты взаимозаменяемы. С другой стороны, чертежи столярных верстаков составного типа достаточно сложны, как и технология их изготовления. С этой задачей может справиться только опытный мастер.

Тиски для верстака бывают универсальные, специальные, ручные и стуловые

Прежде чем приступить к созданию верстака, нужно подобрать подходящий вариант тисков. При этом обязательно учитывается специфика будущих работ.

Существует несколько разновидностей тисков для столярного верстака:

Стуловые – эти приспособления применяются крайне редко, поскольку они рассчитаны на выполнение тяжелых работ.
Универсальные – предназначены для работы с заготовками небольшого размера. Для фиксации этого крепежа на крышке верстака используются болты.
Специальные – позволяют регулировать положение заготовки как по вертикали, так и по горизонтали, что в значительной степени упрощает работу мастера.
Ручные – бывают инструментальными, поворотными и неповоротными.

Верстак своими руками. Чертежи. Видео инструкция

Стационарный верстак можно установить не только в помещении, но и во дворе собственного дома или дачи.

Изготовление основания

В первую очередь своими руками следует сделать раму их брусьев и скрепить ее таким образом, чтобы основание получилось максимально жестким.

Вертикальные опоры лучше всего изготовить из прямоугольного бруса, размеры которого примерно 120х120 мм.
В ножки стола врезаются перемычки и фиксируются клеем или шурупами.
По длине посередине верстака крепится царга. Расположить перемычки и царгу нужно на расстоянии в 40-50 см от пола. В дальнейшем на них можно будет устанавливать ящички с инструментами.

Чаще всего сначала, согласно чертежу, делаются пазы, а уже затем собирается вся конструкция. При этом все места соединения проклеиваются и фиксируются струбцинами. Если верстак будет разборным, то все части рамы можно соединять с помощью металлических уголков.

Чтобы стационарная конструкция была еще более надежней, несколько частей рамы опоры можно закрепить к стене. Увеличить устойчивость столярного верстака можно клиновидными вставками или диагональными перемычками. Они крепятся саморезами между верхней частью рамы и ножками и изготавливаются из того же материала, что и основание стола.

Делаем столешницу с различными приспособлениями

Размер крышки верстака должен быть на несколько сантиметров больше основания конструкции, тогда за ней будет удобно работать.

Доски при помощи металлических уголков крепятся к трем брускам, которые располагают с обратной стороны столешницы. Предварительно для этих брусков должны быть сделаны пазы.
Затем доски тщательно подгоняются друг к другу, шлифуются и покрываются защитным раствором. Использовать рекомендуется олифу или масло.

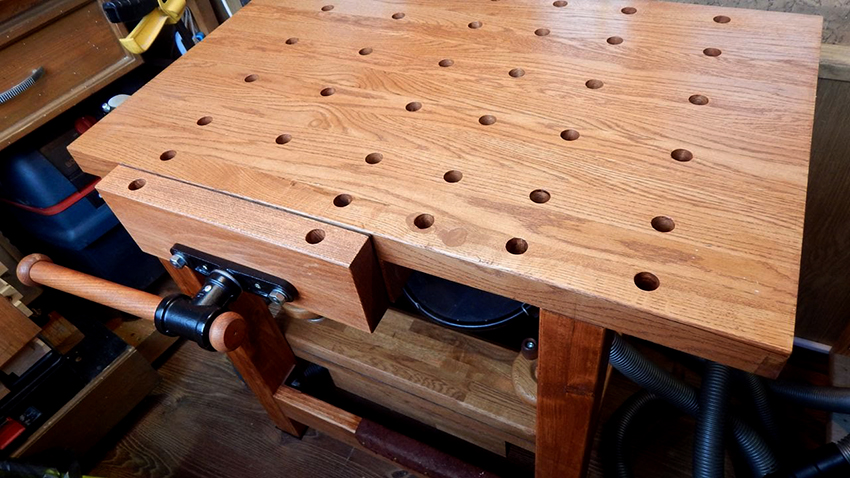

В торце столешницы делается углубление под тиски. При этом вертикальная пластина должна образовывать с ним одну плоскость. Кроме этого, понадобится прокладка из фанеры, которую нужно будет расположить снизу верстака.

Тиски прикладываются к месту их расположения, и отмечается место под отверстия. В готовое углубление вставляются тиски и крепятся болтами и гайками к столешнице так, чтобы их губы расположились на одном уровне с поверхностью крышки стола.

Также на столярном верстаке необходимо соорудить упоры, которые можно приобрести или сделать своими руками. Круглые нагели или болты в качестве упоров применять не рекомендуется, так как нагели плохо фиксирую детали, а головка болта может повредить обрабатываемое изделие.

Достаточно просто можно сделать колки или прямоугольные упоры. С их помощью можно будет надежно зафиксировать детали любых размеров. Изготавливаются такие упоры из твердой древесины. Сделать их можно просто прямоугольными, расширить кверху или выпилить лобзиком и сделать с «пружиной».

Под колки в столешнице можно проделать отверстия или нарастить ее брусками нужной толщины, прикрутить их к краю стола и закрыть с другой стороны планкой. Чтобы зафиксировать можно было любую деталь, гнезда друг от друга следует расположить на расстоянии половины от хода тисков.

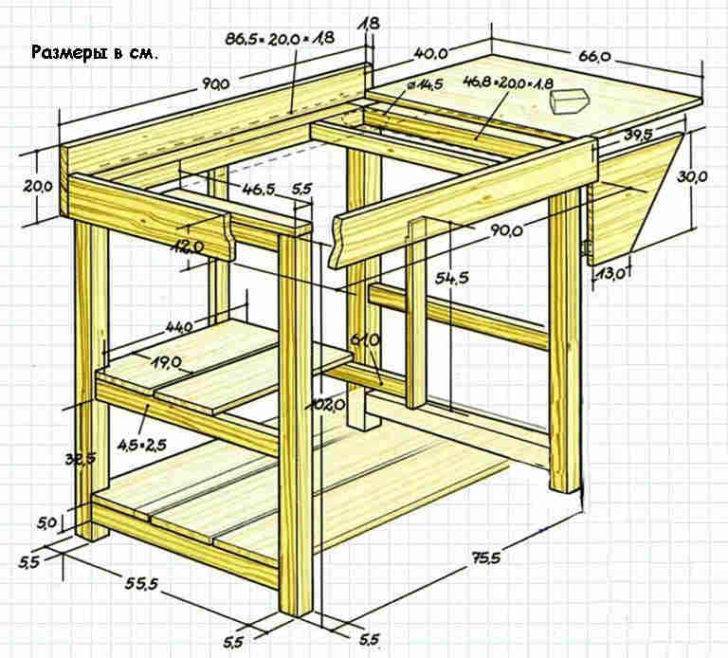

Стационарный верстак готов, теперь на нем можно работать. Однако если на установки рабочего стола недостаточно места, то можно изготовить разборный столярный верстак.

Инструменты

Какой набор инструментов будет необходим мастеру:

металлический уголок;
саморезы по металлу;
анкерные болты;
шурупы;
рулетка;
дрель;
пила;
наждак;
болгарка;
ручная ножовка;
молоток;
набор отверток;
столярный клей;
краска.

Конечно же, перечень может изменяться в зависимости от того, какой материал вы решили выбрать под основу верстака, и какой конструкции он будет.

Справка: крайне важно в самом начале определиться с высотой верстака. Опытному мастеру под силу будет сделать устройство с регулируемой высотой, остальным рекомендуется ориентироваться на расстояние от крайней точки согнутой в локте руки до пола.
