Стабилизатор напряжения в квартиру: мощность квартирного стабилизатора и как выбрать для бытовой техники 220в

Подключение реле напряжения

С теми моделями, которые просто вставляются в розетку ничего сложного. Подсоединили к розетке, выставили пороговые значения (по умолчанию обычно идет от 170 до 240 В) и подключили необходимые приборы.

А вот с установкой на дин-рейку уже посложнее. Если вы не электрик, то лучше не стоит рисковать жизнью и лезть в щиток, высока вероятность печальных последствий. Но при наличии базовых знаний и сильного желания, вполне можно справиться своими силами.

Совет: перед монтажом обязательно изучите приложенную инструкцию или схему установки устройства!

Если вы все же решились самостоятельно подключить устройство, то обратите внимание на следующие рекомендации. Приготовьте необходимые материалы:

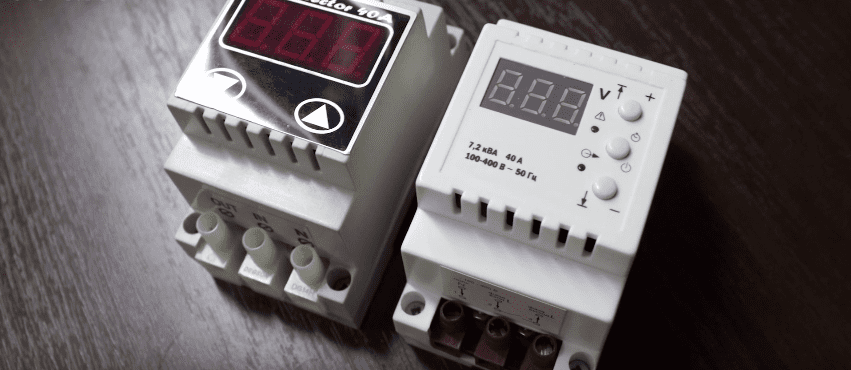

Реле контроля напряжения.
Кусок провода, сечением 4–6 мм.
DIN-рейку. Если распределительный шкаф современный, то она должна быть уже встроена.
Пару шурупов для закрепления рейки.

Также понадобятся некоторые инструменты:

Плоскогубцы.
Отвертка-индикатор.

Подробная инструкция по монтажу реле своими силами:

Отключаем автоматические выключатели (автоматы).
Закрепляем шурупами дин-рейку в подходящем месте.
При помощи защелок в задней части реле, фиксируем наше устройство на рейке.
Используя индикатор, ищем фазу на контактах автоматов.
Далее, провод с фазой, идущий от автомата в помещение, необходимо разрезать.
Одну часть этого провода (от автомата) подсоединяем к контакту реле с надписью IN (вход).
Вторую часть провода, ведущего в квартиру/дом подключаем ко входу реле пометкой OUT(выход).
Затем кусок провода нужно присоединить к нулю на автомате. Если в распределительном щитке установлена нулевая шина, тогда цепляемся к ней.
Другой конец этого провода подключаем к выводу реле напряжения с надписью N (ноль).
Самый ответственный момент – подаем питание.

Принцип действия и область применения

Работает однофазный электромеханический стабилизатор напряжения по следующему принципу:

При подключении устройства к сети, блок управления устанавливает фактическую величину входного напряжения и рассчитывает коэффициент трансформации, необходимый для достижения требуемого на выходе показателя;
В соответствии с выполненными расчётами, управляющий блок подаёт сигнал электродвигателю, который приводит в движение щёточные или роликовые коммутационные контакты;
Посредством сервоприводной коммутации последовательно активируется или отключается определённое число витков основной и вторичной (вольтодобавочной) трансформаторных обмоток. В результате достигается необходимый коэффициент трансформации и на выход стабилизатора подаётся стабильное без помех напряжение 220В.

Трёхфазное устройство стабилизации сервоприводного типа включает 3 однофазных стабилизирующих устройства с одинаковыми техническими характеристиками, совместная работа которых обеспечивается посредством опции синхронизации. Трёхфазные системы стабилизации применяются для защиты от аномалий входного сетевого тока потребителей с соответствующим количеством фаз и низкими требованиями к скорости стабилизации.

Однофазные стабилизаторы с электромеханическим принципом работы широко применяются в быту с целью обеспечения стабильного напряжения питания для:

Холодильников;
Отопительных котлов;
Радиаторных систем обогрева;
Телевизионной и радиотехники;
Музыкальной аппаратуры (усилителей, звуковых процессоров, акустики и пр.);
Компьютеров и серверных систем;
Сетей освещения и отдельного осветительного оборудования;
Стиральных машин;
Бытовых и кухонных электроприборов и т.д.

https://youtube.com/watch?v=X8CoGnhdzpY

Варианты защиты бытовой техники

Очевидно что технику нужно как-то защитить.

Есть три способа:
покупка бытовой техники со встроенной защитой от перенапряжений
установка реле напряжения
установка стабилизатора напряжения

Первый способ недешевый, но техника с функцией защиты от перенапряжений значительно дороже аналогов и не все производители поддерживают такую возможность.
Второй способ дешевле, но есть ряд недостатков. Основной заключается в том, что реле напряжения просто отключает нагрузку при низких или высоких напряжениях.
Никаких действий по нормализации напряжения оно не производит.
Вряд ли вам понравится постоянное отключение стиральной машины или компрессора кондиционера при срабатываниях, вызванных отключениями реле напряжения.

ТОП-5 производителей реле напр-ния

На рынке защитных устройств наибольшей популярностью пользуются следующие компании:

«Новатек-Электро», Украина. Этой компанией выпускаются устройства РН 113 и РН 111, а также выпускаемые под маркой Volt control
ООО «ДС Электроникс», Украина. Эта компания производит РКН Zubr.
ООО «Энергохит», Украина. Эта организация изготавливает изделия под торговой маркой DigiTop.
Электротехническая компания МЕАНДР, Россия. Выпускает устройства защиты от высоковольтных импульсов и перенапряжения УЗМ-50МД, УЗМ-51МД.
«Евроавтоматика F&F», Белоруссия. Единственная компания, выпускающая РКН для установки в монтажную коробку вместо обычной розетки.

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

Установка порогового срабатывания по максимальному значению – Umax.
Установка минимального значения, при котором происходит срабатывание устройства – Umin.
Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Классификация реле

Защитные реле классифицируются по 2 признакам:

по способу подключения к сети;
по количеству подведенных фаз.

По типу подключения

Способы коммутации блоков зависят от конструкции изделия:

Устройство для защиты бытовой розетки, которое оснащается штепсельными контактами. Изделие представляет собой переходной узел, внутри которого расположены измерительный прибор, контроллер и контактная группа. Детали установлены в пластиковом корпусе, на внешней стороне предусмотрено гнездо для подключения внешних потребителей. В конструкции изделия предусмотрены поворотные регуляторы или кнопки, позволяющие выставить рабочие параметры. Устройства рассчитаны на мощность до 3,5 кВт (сила тока до 16 А).
Изделие, оборудованное блоком розеток и удлинительным кабелем. Оборудование подключается к бытовой электрической сети, защищаемые приборы получают питание от встроенных распределительных элементов. В конструкции предусмотрен выключатель, имеется цифровой вольтметр и кнопки регулировки параметров. Максимальный ток нагрузки не превышает 10 А (из-за использования удлинительного кабеля), время срабатывания по верхнему пределу 0,02 секунды.
Отсекатель питания, предназначенный для установки на DIN-рейку, установленную в распределительном квартирном щитке. Изделия отличаются применением измерительного блока с повышенной точностью замера (погрешность составляет 1-2 В). Существуют разновидности оборудования, рассчитанные на силу тока до 63 А (в аварийном кратковременном режиме реле не выходит из строя при подаче 80 А). Устройства оснащаются встроенным термическим реле, предотвращающим возгорание блока при перегреве.

Классификация реле по способу подключения.

По количеству фаз

Существуют реле для бытовой однофазной сети напряжением 220 В и устройства промышленного назначения, адаптированные под трехфазную систему питания напряжением 380 В. Оборудование 2 типа оснащается тройной индикацией напряжения, при обрыве одной фазы происходит автоматическое отключение всех проводников. Блок фиксирует момент перекоса фаз, отключая подачу тока к потребителям. Если в помещении отсутствует нагрузка с трехфазным питанием, то рекомендуется развести магистраль на 3 линии и оснастить каждую однофазным реле.

Как выбрать реле напряжения для квартиры и дома

Многие кто не знает, что такое реле напряжения, очень часто его путают со стабилизатором. Однако, общего между этими двумя устройствами не так уж и много. Путаница возникает из-за того, что, как и в случае со стабилизатором напряжения, реле позволяет автоматически контролировать параметры тока, но не регулировать его (повышать или понижать, как это умеет делать стабилизатор напряжения).

Основные функции реле напряжения, это контроль:

Вы можете запрограммировать реле напряжения на верхний и нижний диапазон срабатывания. Например, реле будет выключаться, в том случае, если напряжение в электросети упадёт до 160 Вольт или же наоборот, поднимется до 240 Вольт;
Можете самостоятельно регулировать показания индикатора напряжения, если оно некорректно отображается на дисплее реле;
Выставлять задержку реле напряжения (время, через которое реле начнёт контроль напряжения, чтобы включиться заново).

Как было сказано выше, главным параметром реле напряжения является скорость срабатывания. Чем ниже будет скорость отключения, тем быстрее сработает реле напряжения. Для современных устройств защиты, данный параметр колеблется в районе 0,02-0,05 секунд.

Что нужно знать про мощность реле контроля напряжения

Также, при выборе защитного реле нужно учитывать мощность подключаемых приборов и фазность. Бывают трехфазные и однофазные реле напряжения. Именно однофазные реле, чаще всего выбираются для установки в домах и квартирах. При этом реле напряжения может устанавливаться на специальную DIN рейку, когда через него будет подключен весь дом или к обычной розетке, если требуется защитить только отдельные электроприборы.

Не менее важным параметром при выборе защитного реле является мощность. Если неправильно подобрать мощность реле напряжения на весь дом, то в случае превышения допустимой нагрузки, реле будет выключаться. В свою очередь, реле гораздо большей мощности, чем нужно, выключаться не будет, однако его стоимость обойдется на порядок выше.

Поэтому при выборе реле напряжения по мощности следует учитывать номинал установленных автоматических выключателей в доме и потребляемую нагрузку. Если стоят автоматы на 25А, то потребуется реле напряжения на 32-40А, чтобы защитить весь дом. Иногда требуется выбрать реле напряжения и мощнее, например, на 50-63А, здесь все во многом зависит от того, какая нагрузка к нему будет подключена.

Основные критерии при выборе защитного реле

Итак, чтобы правильно выбрать реле напряжения, нужно учесть:

Фазность;
Мощность;
Скорость срабатывания;
Диапазон настраиваемых напряжений (если в сети будет напряжение ниже, чем оно может быть выставлено в реле, то устройство защиты будет все время выключаться, а нормально использовать его не получится);
Возможность самостоятельной регулировки индикатора напряжения (при его искажении на дисплее);
Наличие термозащиты от внутреннего перегрева реле напряжения.

Итак, разобравшись с выбором защитного устройства, следует добавить, что его установка на весь дом или квартиру, является как плюсом, так и минусом. К преимуществам относится то, что в таком случае будут защищены абсолютно все потребители электричества в доме. Что же касается недостатков, то при сильном перепаде напряжения будет обесточен весь дом, что совсем неудобно.

Область применения

Благодаря хорошей скорости обрабатывания изменений напряжения и низкой стоимости, релейные стабилизаторы нашли широкое применение в качестве промышленных и домашних стабилизаторов.

Они успешно используются для следующей техники:

Бытовые устройства – телевизоры, холодильники;
Осветительные приборы;
Системы кондиционирования и вентиляции;
Лабораторные приборы;
Системы водоснабжения и отопления;
Офисная оргтехника;
Медицинское оборудование.

Достаточно высокая скорость срабатывания обеспечивает незаметные переключения при изменениях напряжения в сети. Исключение оставляют светодиодные светильники. Поскольку, в отличие от ламп накаливания, они не имеют инерции и загораются мгновенно, то в процессе переключения релейного стабилизатора будет заметно мерцание. В звуковоспроизводящей аппаратуре во время переключения реле будут слышны щелчки.

Определённое ограничение имеется в использовании релейных стабилизаторов для медицинского оборудования. Оборудование, используемое для поддержания жизнедеятельности человека, подключается к электронным стабилизаторам, имеющим резервные аккумуляторы – бесперебойным источникам питания.

При выборе стабилизатора для дома может возникнуть вопрос, какой стабилизатор лучше – релейный или электронный? Релейное устройство намного дешевле и если скачки сети бывают редко и на небольшие величины, а в доме нет капризной электронной техники, то преимущество за релейным стабилизатором. В других случаях, несмотря на цену, нужно выбирать электронную систему стабилизации.

Установка РН

Стандартная схема установки РН в распределительный щиток показана на рисунке. Это наиболее простая защита от скачка напряжения.

Как видим, все просто: реле контроля устанавливается сразу после электрического счетчика и подключается к фазному проводу, через который осуществляется электроснабжение всего дома. При скачке за пределы выставленного (регулируемого) диапазона реле отсоединяет внешнюю питающую сеть от внутренней электропроводки, и выполняется защита от скачков напряжения в квартире и в доме.

РН, вмонтированное в панель щитка, занимает минимум пространства на DIN-рейке.

Если мощность потребителей домашней сети даст в сумме 7 кВт и более, производители настоятельно рекомендуют встраивать в рабочую схему РН дополнительный электромагнитный контактор. Хотя, надежный контактор в общей схеме никогда не станет лишней деталью, смотрим следующий комментарий:

Это устройство помогает разгрузить контакты РН, самостоятельно разъединяя силовую линию от общей сети бытовых потребителей. Реле контроля, в момент недопустимого перенапряжения, лишь подает команду на отключение. После этого электромагнитная катушка контактора разъединяет силовые контакты, соединяющие внешнюю и внутреннюю сети. Схема подключения в этом случае будет следующей:

Защита от скачков напряжения 220в

Для того чтобы РН смогло принести пользу своему владельцу, его рабочие параметры (пределы допустимых напряжений и время задержки возобновления питания) необходимо правильно отрегулировать. Если в рабочей схеме используется одно РН, то устанавливать пределы допустимых значений следует, ориентируясь на характеристики бытовой техники, чувствительной к перепадам. Наиболее чувствительным и дорогостоящим оборудованием является аудио- и видеотехника. Диапазон допустимых значений напряжения для нее составляет 200 – 230В.

Для того чтобы обеспечить максимально надежную защиту всех потребителей, следует использовать электрическую схему с несколькими реле. Рабочая схема защиты, включающая несколько РН, позволяет разбить потребителей по группам – в соответствии с их чувствительностью к перенапряжению:

К первой группе относится аудио- и видеотехника (допускаемые значения напряжения – 200 – 230В);
Ко второй можно отнести бытовую технику, оснащенную электрическим двигателем: холодильники, кондиционеры, стиральные машины и т. д. (допускаемые значения – 190 – 235В);
Третья группа – это простые нагревательные приборы и освещение (допускаемые значения – 170 – 250В).

Каждая группа потребителей подключается к своему РН. В такой схеме рабочие параметры каждого реле настраиваются индивидуально.

Время задержки возобновления питания должно соответствовать эксплуатационным требованиям, предъявляемым к бытовой технике. Для некоторых холодильников, к примеру, рекомендуемая задержка равняется 10 минутам.

В чем причины перепадов напряжения в сети?

Система электроснабжения в нашем государстве далеко не совершенна. Из-за этого положенная величина напряжения 220В, с расчетом на которую изготавливают всю бытовую технику, выдерживается далеко не всегда. В зависимости от того, какая нагрузка в конкретный момент приходится на сеть, напряжение в ней может колебаться в значительных пределах.

Скачки напряжения в наших сетях не являются редкостью из-за того, что подавляющее большинство всех элементов энергоснабжающей системы разрабатывалось несколько десятилетий назад и не рассчитывалось на современную нагрузку. Ведь практически в любой современной квартире имеется множество домашних энергопотребителей. Конечно, это делает проживание более комфортным, но вместе с тем значительно увеличивает потребление электричества. Линия далеко не всегда может справиться с такими нагрузками, следствием чего становятся частые перепады напряжения.

Один из способов защиты от перенапряжения сети на видео:

Надеяться на то, что вскоре старая система будет полностью переделана с учетом современных требований, не стоит. Поэтому защита от скачков напряжения электролинии и подключенных к ней аппаратов – это та задача, при решении которой хозяевам приходится думать собственной головой и работать своими руками.

Теперь поговорим о причинах, из-за которых возникают скачки напряжения, более подробно. Обычно изменения разности потенциалов происходят без резких бросков, и современная техника, рассчитанная на работу в пределах от 198 до 242В, способна справиться с ними без ущерба для себя.

Речь пойдет о тех случаях, когда напряжение в течение долей секунды повышается в разы, а затем столь же быстро снижается. Это и есть то явление, которое называется – скачок напряжения. Вот каковы причины, по которым оно чаще всего происходит:

Одновременное включение (или, наоборот, отключение) нескольких приборов.
Обрыв нулевого проводника.
Удар молнии в линию электропередачи.
Разрыв жил внутри провода из-за падения на ЛЭП дерева
Неправильное подключение кабелей в общем электрощите.

Как видим, скачок напряжения может произойти по разным причинам. Предугадать, когда он произойдет, попросту нереально, а значит, подумать о защите от перепадов напряжения следует заблаговременно.

Пример монтажа реле напряжения на видео:

Сервоприводные или электромеханические стабилизаторы

Данный вид можно назвать золотой серединой между электронными и релейными стабилизаторами.

Сервопривод – это устройство из реверсивного (работающего в обе стороны) двигателя, расположенного внутри тороидального трансформатора. Двигатель получает команды от электронной платы управления и перемещая контакты, увеличивает или уменьшает количество витков на вторичной обмотке. Таким образом сервопривод, в отличии от двух других устройств рассмотренных выше, является бесступенчатым регулятором.

Это очень популярная модель, так как имеет относительно невысокую стоимость и обладает следующими плюсами:

плавная регулировка по принципу реостата
хорошая точность регулирования
не искажает синусоиду
способны выдерживать кратковременную перегрузку

Есть и минусы:

за счет применения эл.привода, который управляет контактами создается низкая скорость регулировки
так как применяются движущиеся механические детали, соответственно уменьшается надежность (графитовые щетки периодически требуется менять)
применяются в основном в сетях, где не происходит резких скачков напряжения
не рекомендуется использовать при низких температурах окружающего воздуха

Для стабильной и надежной работы хотя бы раз в три года производите его обслуживание – чистите щетки и смазывайте движущиеся механизмы.

От резких перепадов при электросварке, сервопривод с контактами будет крутиться как “белка в колесе”. Что существенно снизит ресурс работы стабилизатора. Поэтому думайте при покупке об условиях его эксплуатации.

Преимущества РН перед стабилизатором

Когда проблемы с электричеством требуют 100% установки реле контроля, здесь все ясно. Но иногда возникает вопрос: а что если вместо РН поставить стабилизатор? Ведь, кроме защиты сети он вдобавок улучшит качество напряжения. Разобраться с этим вопросом помогут некоторые преимущества РН перед стабилизатором:

Многие модели стабилизаторов, особенно дешевые, уступают реле по быстроте срабатывания защиты при возникновении критических показателей напряжения. Конкурировать в вопросе защиты с РН могут только симисторные стабилизаторы, но такие приборы имеют высокую стоимость.
РН отличается компактными размерами, что не скажешь о внушительном корпусе стабилизатора. Эта характеристика существенно упростит монтаж. Установка реле может быть выполнена на DIN рейку непосредственно в квартирном щитке. Хозяину останется только подсоединить к контактам провода. Установка стабилизатора требует изготовления ниши или защитного ящика возле щитка. А при невозможности сделать это за пределами помещения, прибор придется размещать в квартире.
Главной положительной чертой реле контроля является его мгновенная реакция на критический показатель напряжения, которая измеряется миллисекундами.
И последнее, надо отметить вопрос комфорта. Каков бы ни был стабилизатор, он будет создавать шум во время работы. Пусть не сразу, но со временем точно. Это связано с тем, что его электрическая схема имеет силовой трансформатор. Именно он с продолжительностью работы начинает издавать неприятный гул. В свою очередь, реле контроля защищает домашнюю сеть бесшумно.

Рассмотрев эти важные нюансы, можно сделать вывод, что если вместо стабилизатора можно обойтись установкой РН, то лучше отдать предпочтение последнему.
