Какими плюсами и минусами теплица-купол обладает?

К отличительным достоинствам теплиц в виде геокупола следует отнести следующие.

Прочность и надежность. равномерному распределению массы деталей сооружения могут покрыть до тысячи квадратных метров земли без использования дополнительных опор.

• Идеальная аэродинамика. Купольные конструкции не боятся даже ураганных ветров, так как воздушные потоки плавно обтекают их стенки.
• Устойчивость. Подобного рода сооружения возводятся даже в сейсмоопасных регионах, ведь даже значительные подземные толчки не принесут им никакого вреда.
• Декоративный внешний вид. Одним теплицы в виде купола напоминают пчелиные соты и улей, другим – космический спутник.
• Возможность использования даже в холодное время года. При наличии утепления пользоваться купольной теплицей можно даже зимой.

• Создание необходимого растениям микроклимата в осенне-весенний период без дополнительного обогрева.
• Необходимость использования меньшего количества материалов, чем для стандартного парника тех же размеров.

• из-за неровной поверхности стен полки можно закрепить только на определенной высоте;
• большое количество элементов и стыков при монтаже конструкции подразумевает необходимость проведения множества расчетов, изготовления множества деталей и осуществления дополнительной заделки щелей.

Чертежи каркаса теплицы с двускатной крышей

Проекты теплиц с двускатной крышей предусматривают выполнение каркаса теплицы своими руками из профильной трубы 40*20 мм. Такой профиль сможет выдержать значительную нагрузку в виде снеговой шапки или порывистого ветра.

В чертежах отображается схема несущего каркаса, включающая размеры стен, угол наклона крыши, в которой традиционно устанавливаются вентиляционные форточки. Если планируется теплица небольших размеров, можно предусмотреть вариант с односкатной крышей, один край которой будет располагаться выше другого, обеспечивая сток воды и сход снега.

Угол наклона стропил в крыше двускатной конструкции составляет 25-30 градусов. Такой уклон будет способствовать сходу осадков с поверхности. Крыша считается довольно пологой и не требует обустройства стропильной системы вспомогательными укосами.

В конструкциях такого типа предполагается использование более прочного профиля (20х40) для основных стоек и основания, стропил и коньковой балки. Для горизонтальных перемычек можно применить профильную трубу 20х20. Чертежами предусматривается расположение вертикальных стоек с шагом в один метр. Также следует учитывать, что в случае покрытия теплицы листами поликарбоната, стыковочные линии должны приходиться на профиль.

Конструкция теплицы с двускатной крышей отличается некоторыми особенностями. Здесь необходимо будет внимательно подойти к раскройке листов поликарбоната под фронтоны. Если все размеры будут выдержаны согласно чертежам, это приведет к экономичному расходованию поликарбоната.

Выбор материала для каркаса

Каркасное основание и дверь должны быть жесткими и прочными, что позволит выдержать многократные сезонные температурные колебания, а также ветер и достаточно большой вес снежной массы. При этом количество уменьшающих освещенность массивных элементов должно быть сведено к минимуму. Выполнение разборной конструкции предполагает использование материалов с небольшим весом и легкость проведения демонтажных работ. Сегодня для создания каркаса теплиц используют несколько видов материалов, отличающихся по характеристикам и цене.

• Дерево является наиболее доступным и дешевым вариантом, не требующим специальных навыков и применения профессионального оборудования. Деревянный каркас экологичный и легкий, но подвержен гниению, поэтому нуждается в обработке антисептиками.
• Алюминий позволяет создать легкие и долговечные конструкции с высоким уровнем жесткости, выдерживающие значительные нагрузки. Для соединения деталей используется бытовой заклепочник или монтируются в специально просверленные отверстия гайки. Несколько снижает популярность варианта высокая цена алюминиевого каркаса.

• Пластик обладает такими уникальными характеристиками, как легкость и прочность, а также неподверженность процессу гниения и коррозийным изменениям. Гибкость материала помогает создавать конструкции разной формы, что особенно актуально при возведении арочных или двускатных теплиц. Однако следует учесть, что значительная легкость пластика требует обязательного крепления к фундаментному основанию или грунту.
• Сталь используется для создания тепличного каркаса достаточно часто и требует наличия ленточного фундаментного основания. Оцинкованные стальные каркасы характеризуются устойчивостью к коррозии, что увеличивает сроки эксплуатации теплицы.

• Профиль для гипсокартона удачно сочетает в себе такие преимущества, как легкий вес и удобство проведения монтажных работ. Как показывает практика, каркас из металлопрофиля получается удобным в эксплуатации, долговечным, разборным и достаточно бюджетным. Прекрасно подходит для создания двускатных и односкатных построек, а также арочных сооружений и теплицы Митлайдера.
• Оконные рамы в качестве материала для каркаса теплицы позволяют создать сооружение с приемлемыми показателями теплоизоляции в максимально короткие сроки и со значительной экономией. Однако следует учитывать недолговечность такого каркаса: средний срок службы даже при проведении обработки древесины не превышаетпять лет.

Другие материалы для создания каркаса не пользуются популярностью в приусадебном тепличном строительстве.

Теплица из пленки

Сегодня также популярен иной вариант – теплицы из пленки. Да, по долговечности и прочности она не может сравниться с поликарбонатной. Очень редко такая теплица может прослужить больше одного сезона. И даже под сильными порывами ветра она нередко повреждается. С другой стороны – пленка куда дешевле поликарбоната и легче. Ну и само собой сделать такую теплицу своими руками гораздо проще.

Каркас теплицы под пленку может быть изготовлен из дерева, полипропиленовых или пластиковых труб, а также из металлических дуг, продающихся в специализированных магазинах. Наиболее сложные варианты уже описаны выше, в разделе поликарбонатных теплиц. По сути, сборка каркасов ничем не отличается.

Когда каркас из подходящего материала собран, следует переходить к следующему этапу – обтягиванию пленкой. Желательно использовать плотную пленку толщиной в 20-30 микрометра. Да, она стоит дороже и для её установки потребуется скотч. Зато она достаточно плотная, чтобы выдержать мощные порывы ветра. Но также можно взять стрейч-пленку. Несмотря на небольшую толщину, она плохо рвется и один слой прекрасно липнет к другому, что зачастую позволяет обходиться без скотча.

Теперь стоит рассказать, как обтягивается теплица под пленку. Вся работа состоит из нескольких этапов. Начинать нужно с крыши – сначала обтянуть нижнюю часть, а затем перейти на верхнюю. Слои наносятся внахлест – напуск составляет около 5-10 см. Если используется стрейч-пленка, но слоев должно быть не меньше 5-6. Толстой пленки вполне достаточно двух слоев. Один наносится изнутри, а второй – снаружи. Таким образом получается теплица термос, удерживающая тепло. Склеить пленку можно широким скотчем.

Когда работа с крышей завершена, следует обмотать каркас – тут также нужно начинать снизу. Толстой пленки также нужно 2 слоя, а вот стрейч-пленки уходит меньше, чем на крышу – вполне достаточно 3-4 слоев. К каркасу пленка крепится при помощи строительного степлера.

В местах, где будут оконные и дверные проемы, пленка крепится к каркасу при помощи планок и саморезов. Осталось только проделать отверстия под дверь и окна и пленочный парник готов!

Видео

Начните завидовать сами завистникам

Такой необычный способ может показаться парадоксальным, тем не менее он очень хорошо работает на практике.

Люди, которые нам завидуют, от собственного бессилия чувствуют себя еще хуже и начинают не просто радоваться вашим успехам, а по-настоящему испытывать страдания от своего чувства неполноценности. Для таких людей зависть становится привычкой и свои достоинства они просто перестают замечать. Но ведь что-то хорошее есть в каждом человеке. Надо только это отыскать.

И если такой человек самостоятельно не может определить у себя такие качества, помогите ему их найти и со всей искренностью «позавидуйте» ему, другими словами, выразите ему свое восхищение теми качествами, которые обнаружили у него.

Какой фундамент лучше сделать

Конструкцию и тип фундаментного основания будущей купольной теплицы подбирают в зависимости от высоты свода и материала остекления. Для деревянного геокупола с диаметром основания более 5 м и стеклянной облицовкой необходимо использовать кирпичный фундамент, выложенный на гравийной подсыпке. Если высота свода превышает 2 м, то фундамент необходимо делать на сваях или в форме малозаглубленной ленты.

Если высота тепличной постройки менее 1,9 м, а диаметр менее 4 м, то купольную конструкцию можно ставить на грунт даже без фундамента, достаточно утрамбовать площадку и выложить плиткой. Для местности с сильными ветрами рекомендуется по периметру дополнительно забивать опорные колья на глубину не менее 40 см, при этом теплица привязывается к «якорям» проволокой или полипропиленовым шнуром не менее чем в 10 точках основания.

Как построить сферическую конструкцию

На нашем примере будет показано, как построить сферическую конструкцию.

Материалы для использования

• Используется необработанные пиломатериалы (ель), окрашенные перед сборкой.
• Шурупы.
• Покрытие. Использован парниковый прозрачный пластик, но также можно покрыть купол термоусадочной пленкой, поликарбонатом или Solawrap фольгой.
• В конструкцию добавлены автоматические открыватели окон и петли для дверей и окон.

Для расчета элементов купольной теплицы был использован калькулятор геокупола. Плотность элементов конструкции может быть 2В, 3В, 4В. Меньший купол может иметь более низкую плотность. Для 18‘ конструкции выбрана плотность 3В. Если больше 18‘, то должно быть 4В. Имейте в виду, что ширина купола будет вдвое меньше, чем в высоту. Есть некоторая проблема с 3В куполом. Дело в том, что красные распорки в нижней части, как показано схеме на 2,777% больше, чем все другие красные распорки. Большинство расчетов, найденных в интернете, не учитывают эту маленькую корректировку и в конечном итоге получается неровное основание. Конечно, можно выровнять основание, но гораздо проще отрегулировать длину 10 красных стоек, всех промежуточных пятиугольников.

Почему выбрана 3В, хотя это более сложный вариант? Место на участке было для 18-купола. Так как, размер в 2В сделает треугольники слишком большими и слишком маленький с 4В. Если вы хотите, избежать проблемы выравнивания 3В купола и есть свободное пространство, выбирайте конструкцию с большим размером с плотностью 4В! После составления плана, нужно его распечатать в цвете, для руководства им на строительной площадке.

Заготовка стоек конструкции

Залог успешной постройки геокупола — точность расчета стоек (все дальнейшие расчеты ведутся в метрической системе). Вот пример:

На рисунке указаны:

1. Алфавитный указатель стоек;
2. Количество стоек этого типа;
3. Числовое обозначение размеров вершин, к которой примыкают края;
4. Значение плоского угла к плоскости наружной кромки;
5. Значение двугранного угла между наружной плоскости края и плоскости разреза;

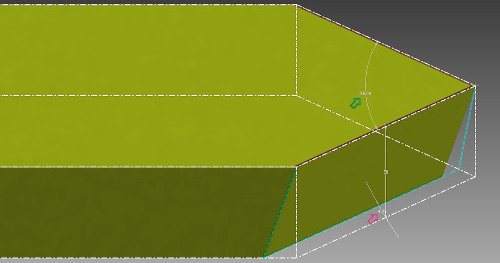

Трехмерное представление законцовки стойки в 3D

Готовые стойки геодезического купола

Опорная стена высотой 0,3 м построена. Некоторые делают опорные стены высотой до 3 метров. Приступаем к сборке теплицы. Процесс похож на игру Lego в большем масштабе. Стойки присоединены и удерживаются на месте с помощью винтов, как указано на рисунке ниже. Рекомендуем предварительно просверлить все отверстия, это предохранит древесину от раскалывания.

Верхняя часть теплицы собирается на земле и устанавливается как единое целое. Это немного тяжело и требуется помощь нескольких людей.

Как укрыть купол

Покрытие сложно из-за формы

Калькулятор купольного дома также хорошо вычисляет размер граней, что особенно важно для более качественного покрытия теплицы

Двери и окна

Дверь смонтирована непосредственно в пятиугольнике, как показано на картинке, она имеет две вертикальные стойки, как косяки и считается хорошем решением. Это не прерывает форму купола, хорошо подходит в зимних и дождливых условиях. Снег и вода просто соскальзывают. Теплица имеет 2 окна с автоматическим открыванием. Тем не менее, если не используется система охлаждения, то двух окон будет не достаточно. Дверь и окна построены из одних и тех же стоек и покрыты пластиком.

Как составить чертёж?

При составлении чертежа теплицы важное значение имеет схема внутреннего размещения растений

Пример расположения растений в парнике

Поэтому первым делом нужно распределить культуры внутри.

Теплицы различают по форме каркасной конструкции и материалам изготовления. По форме каркаса постройки могут быть:

• с односкатной крышей;

• в форме арки (с крышей в виде полукруга);

• в форме домика или шатра (с двускатной крышей).

Для возведения каркаса можно использовать такие материалы:

• деревянные бруски;
• пластиковые профили;
• трубы из ПВХ;
• металлические профили.

Чертёж парника будет зависеть от типа культур, которые планируется выращивать. Помимо этого, играют роль и размеры конструкции. Для поликарбоната нет каких-либо ограничений в выборе форм. Материал с лёгкостью можно смонтировать под углом или изогнуть. В процессе создания чертежа нужно учитывать вид фундамента парника, который будет зависеть от типа почвы на участке.

На схеме нужно точно указать форму и размеры конструкции, а также количество строительных материалов:

Чертёж теплицы из профильных труб

Необходимо придерживаться определённой последовательности и учитывать такие нюансы:

Начинать составление схемы рекомендуется с основания конструкции. После этого обозначается каркас и покрытие.
Выбор места для парника

Важно выбрать открытое место, где есть прямое попадание солнечных лучей. Не допускается размещение теплицы возле высоких заграждений, деревьев или зданий

Лучше всего размещать постройку с запада на восток. В таком случае урожай будет получать максимальное количество света солнца.
Учёт нагрузок. Во время составления проекта надо учитывать будущие нагрузки на каркасную конструкцию.
Расчёт расстояния между грядками. Важно учитывать, что несколько см уйдёт на строительные материалы.
Нужно рассчитать дополнительные створки. Следует указать число окон и дверей и рассчитать нужное количество строительных материалов.

Составить схему для будущего парника возможно самостоятельно, однако важно учесть все нюансы. Например, древесина боится влаги, которой в конструкции образуется очень много

Пример чертежа можно увидеть на изображении:

Чертёж теплицы из поликарбоната

Если планируется возвести сезонную теплицу, в схеме надо предусмотреть возможность её быстрого демонтажа.

Каких размеров должна быть теплица?

Многие дачники считают, что лучше всего изготавливать парник из сотового поликарбоната больших размеров. Каждая теплица имеет 3 размерных показателя. Каждый из них имеет своё значение. При определении размеров нужно учитывать такие нюансы:

Длина конструкции является самым важным показателем. В большей степени она зависит от предпочтений дачника и количества подготовленного материала, который будет необходим для сооружения каркаса, фундамента и стенок. Заводские теплицы имеют длину 120 см. Значение соответствует стандартной длине листа поликарбоната. Чтобы выбрать размер, нужно определиться с тем, сколько поддонов планируется разместить на стеллажах. Стандартный поддон имеет габариты 28х53 см. Чтобы рассчитать число элементов, надо выбирать показатели, которые можно разделить на число 28 или 53. Не рекомендуется сооружать парник большой длины, так как в нём довольно сложно поддерживать требуемый микроклимат. Кроме того, зимой теплицу больших размеров сложно отапливать.
Ширина парника. От этого значения будет зависеть то, насколько комфортно будет расти посадкам в конструкции, а также выполнять необходимые работы дачнику. В широком изделии удобно работать, при этом сводится к минимуму вероятность повреждения растений.
Высота. Может быть любой. Зависит исключительно от формы конструкции. Своды крыши должны находиться под наклоном, чтобы не скапливался снег и вода

Уделить внимание выбору высоты надо лишь в случае, если планируется выращивать высокие деревья. Стандартный размер высоты составляет 180–200 см

Над растениями должно оставаться примерно 50 см места сверху.

Чтобы определить ширину парника, важно учитывать такие нюансы:

• минимальная ширина двери составляет 56 см;
• максимальная ширина стеллажей — 97 см;
• минимальное расстояние между стеллажами — 60 см.

Исходя из этого можно сделать вывод, что минимальная ширина конструкции составляет 240 см.

Земляные работы

Самое первое, что необходимо выполнить – это расчистить строительный участок. Обязательно убирают весь мусор, удаляют сорняки и другую растительность. Если у стены дома присутствует залитая отмостка, ее следует демонтировать. После поверхность участка выравнивают и приступают к земляным работам.

Выполняют разметку контура фундамента, для этого используют колышки или небольшие отрезки арматуры и веревку. Затем по отмеченной границе роют траншею требующейся глубины под укладку обвязки из бруса (глубина и ширина траншеи должна быть чуть больше сечения бруса). Формируют на дне траншеи песчаную подушку с последующим выравниванием песка при помощи воды и трамбовки. После можно приступать к возведению фундамента.

Советы по выбору строительного материала

Чаще всего для изготовления парников используется сотовый поликарбонат.

Листы сотового поликарбоната

Такие листы являются прочными и пропускают около 90% света. Материал практически не пропускает ультрафиолет. Листы могут иметь следующую структуру:

Структура сотового поликарбоната

Инструкция по тому, как правильно выбирать поликарбонат для парника:

1. Прежде всего надо подобрать толщину листов. Параметр следует выбирать исходя из нагрузки от ветра, изгиба и числа стоек. Для уличного использования минимальная толщина материала составляет 8 мм.
2. Листы меньшей толщины стоят дешевле, однако сэкономить не получится. В случае использования тонкого поликарбоната понадобится делать учащённый шаг обрешётки, что влечет за собой дополнительные расходы.

Для разных целей следует применять материал различной толщины:

• листы 4 мм используются для сооружения навесов и небольших парников;
• поликарбонат толщиной 6 мм можно использовать для изготовления маленьких теплиц;
• толщина 8 мм подойдёт для среднеразмерных парников;
• с помощью листов 10 мм можно выполнить сплошную обработку крупных вертикальных оснований;
• материал толщиной 16 мм позволяет обрабатывать крыши над крупными пролётами, используется в больших комплексах.

В процессе выбора стоит учитывать, что оптимальная плотность для установки парника составляет 800 гр/м2. Плотность — это вес материала на 1 м2 листа. Значение влияет на прочность. Его можно проанализировать и путём визуального осмотра: если материал упакован, то он должен размещаться ровно, при этом на листах не должно быть волн или изгибов. Если стопа деформирована, то материал лучше не использовать.

Перед покупкой нужно изучить надписи на плёнке. Часто под маркой мировых изготовителей продавцы предлагают облегчённый и бюджетный поликарбонат. Маркировка должна быть соответствующей.

Рекомендации, которые помогут приобрести качественный материал:

В продаже можно найти много некачественного поликарбоната. Рекомендуется отдавать предпочтение маркам известных брендов.
Облегчённый поликарбонат можно использовать в странах с тёплым климатом

Материал с трудом выдерживает температурные перепады и имеет небольшой срок службы.
Стоит обратить внимание на производственные стандарты. Если на упаковке написано, что материал имеет толщину 4 мм, а по факту толщина 3,5 мм, то не следует покупать такое изделие.
Вес обыкновенных листов составляет 10 кг.
Качественные листы имеют обозначения на основании, которые свидетельствуют о нанесении специальной плёнки для защиты от солнечных лучей.

При изгибе качественный материал не должен трескаться.

Специалисты советуют проверять документы на поликарбонат. Упаковка должна быть качественной. Листы размещаются в полиэтиленовой плёнке. На полиэтилене не должно быть неровностей.

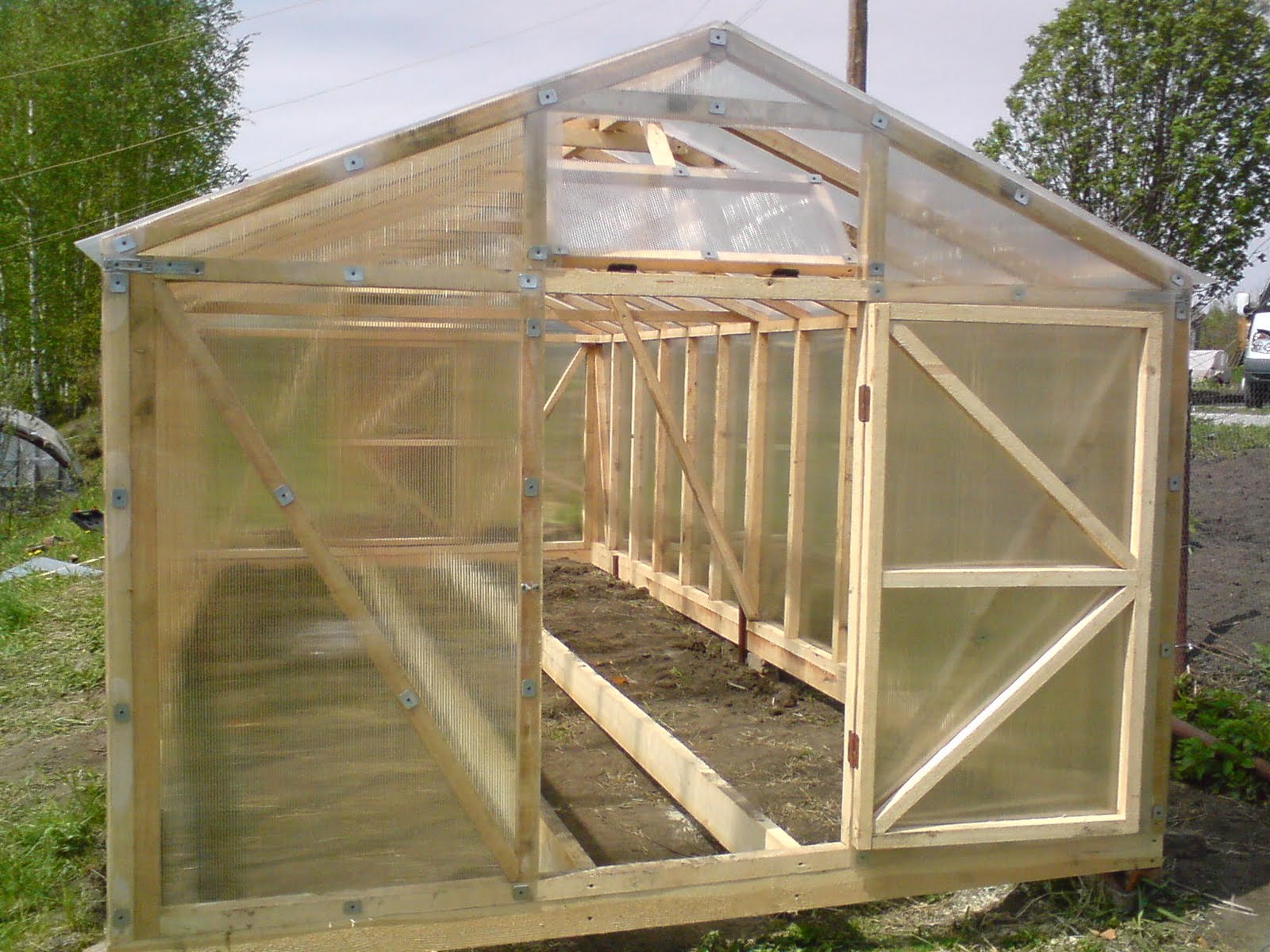

Теплица из деревянных брусков своими руками

Для построения каркаса из дерева потребуется брус. Количество материала рассчитывают по чертежу, где указаны точно все размеры. Приобретать надо с запасом на случай брака или других непредвиденных работ.

Принцип построения парника показан на видео

https://youtube.com/watch?v=g-7uTgGqibM

Закладка фундамента

Для сезонной конструкции деревянных теплиц основание делать необязательно. В фундаменте нуждаются:

• постройки пристенного или углубленного типа;
• капитальные сооружения больших размеров;
• парники, установленные на склоне.

Часто для деревянной теплицы создают основание из аналогичного материала. Фундаментом выступает рама из бруса. Заготовки используют из лиственницы или дуба сечением 150х150 мм.

Хорошую защиту деревянного каркаса от земли обеспечивает столбчатый или винтовой фундамент. Бетонная лента для таких парников непопулярна.

Каркас теплицы из дерева

Каркас собирают из бруса. Сначала обустраивают раму нижней обвязки. По углам брус соединяют монтажными уголками. Перпендикулярно к раме устанавливают стойки. Заготовки выравнивают по уровню, фиксируют укосинами. Стойки устанавливают шагом максимум 1,5 м. Обязательно опоры ставят по углам, на торцевых стенках для образования дверного проема.

Сверху стойки соединяют верхней обвязкой. Рама из бруса получается аналогично нижней конструкции. Вверху стойки с обвязкой усиливают укосинами. Элементы обеспечат устойчивость каркаса из дерева.

Установка крыши деревянной теплицы

Стропила крыши собирают на земле. Если конструкция двухскатная, из брусков собирают равнобедренные треугольники. Когда делается деревянная арочная теплица своими руками, для создания дуг нужны лекала. Из досок вырезают отдельные элементы, соединяют их клеем и саморезами. Готовые стропила ставят на каркас, крепят болтами к верхней обвязке. Для устойчивости элементы между собой соединяют продольными рейками.

Покрытие деревянной теплицы

Дачники умудряются использовать любой прозрачный материал для остекления. В ход идут даже вырезанные фрагменты пластика из бутылок. Однако для правильного остекления принято применять поликарбонат, стекло или пленку.

Полиэтиленовая пленка

Самым дешевым, простым и распространенным материалом считается пленка. Укрывной материал прибивают к каркасу гвоздями через подложенные рейки. Пленка выдерживает один сезон. На следующий год ее заменяют.

Стекло

Популярность стеклянных парников уходит в прошлое. Материал дорогой, хрупкий, тяжелый. Стекло применяют только для капитальных теплиц. Листы крепят к деревянному каркасу штапиками. Для уплотнения используют герметик. Иногда дачники создают парники из старых оконных рам. Только такой вариант позволяет возвести конструкцию практически бесплатно.

Поликарбонат

Материал занял золотую середину между пленкой и стеклом. Благодаря гибкости, поликарбонат подходит для укрытия арочных каркасов. Материал легкий, отличается длительным сроком эксплуатации, но со временем тускнеет. К каркасу из дерева поликарбонат фиксируют саморезами с уплотнительными шайбами. Листы стыкуют соединительным профилем. На торцы ставят заглушки, чтобы внутрь ячеек не проникала пыль.

Монтаж дверей и форточек

Створки форточек собирают из реек. Обычно на 2 пог. м предусматривают 1 фрамугу. По норме общая площадь всех форточек составляет 25% по отношению к площади теплицы. При наличии перегородок фрамуги ставят на каждый отсек.

Подробнее об обустройстве форточек рассказывают на видео:

В общих чертах схема постройки теплицы из дерева своими руками предусматривает установку фрамуг по следующим правилам:

• форточку не располагают близко к двери;
• первую фрамугу ставят по центру теплицы, а остальные по необходимости;
• оптимальным местом расположения фрамуг является верх теплицы на высоте 2/3 от земли;
• по возможности фрамуги делают с южной стороны.

Если регион характеризуется сырым климатом, частым выпадением осадков, для теплицы предусматривают дополнительную форточку.

Створку двери собирают из бруса сечением 50х50 мм. Для обшивки используют тот же материал, чем остеклена теплица. Створки дверей и форточек навешивают петлями.
