Электрические розетки: устройство и виды

Типичные неисправности

В связи с простотой принципа работы фена, его возможные поломки типичны и справиться с ними возможно даже простому пользователю.

Пахнет чем-то горелым

Проблема обычно связана с тем, что на спираль попали волосы, пыль или пух. В случае загрязнения элемента скорость вращения крыльчатки падает, срабатывает система защиты от перегрева, от чего и происходит неприятный запах. Чтобы разрешить ситуацию, достаточно очистить нагреватель, после чего проверить работоспособность прибора. Если же паленый аромат не исчезнет, стоит обратиться в сервисный центр.

Фильтр расположен в задней части фена, со стороны воздухозаборника

Отсутствие питания

В первую очередь нужно убедиться, что в розетке есть электричество и сетевой шнур не поврежден. Даже если не замечено внешних повреждений, нужно убедиться, что протекает ток по проводу. Для этого:

Необходимо разобрать корпус и проверить контакты питания, используя специальный тестер;
Следующим шагом требуется проверить кнопку включения, убедиться, что ее нажатию не мешает попавший внутрь мусор или слипшаяся пыль. Об исправной работе контактов скажет равномерный цвет без обугленных следов;
Если выявлены поврежденные соединения, их нужно зачистить ножом или наждачкой;
Подключить устройство к сети, но не включать кнопку запуска на нем. Необходимо поднести тестер к клеммам кнопки, чтобы узнать, проходит ли напряжение.

Полезно!

Если выявлена неисправность кабеля, его стоит заменить на новый. При отсутствии такой возможности, допустимо воспользоваться изолентой, чтобы изолировать зачищенные и скрученные контакты. При обнаружении неполадок в работе кнопки можно попробовать почистить контакты или вообще отсоединить деталь, тогда агрегат будет запускаться сразу после подключения вилки в розетку.

Не включается фен

Так же, как и в предыдущем случае, проблема может быть связана с отсутствием электричества или поломкой кабеля. Тогда порядок действий аналогичен описанному выше. Другая возможная причина — сломался электродвигатель. Предшественниками такой неприятности служат симптомы:

во время запуска слышен небольшой треск;
мотор работает с перебоями;
слышен запах горелой проводки;
при отсутствии вращения вентилятора слышен гул.

В случае подозрения или обнаружения подобной неисправности разрешить ее самостоятельно практически невозможно, поскольку очень сложно выявить конкретную причину. К тому же, стоимость ремонта обойдется недешево, во многих ситуациях проще купить новый прибор.

Снизилась работоспособность

При такой проблеме стоит проверять состояние вентилятора. Чаще всего он начинает медленней крутиться из-за того, что на нем скопились волосы, пыль или другие загрязнения. Тогда достаточно очистить деталь от мусора. Если выполнять манипуляцию периодически, поможет легкая очистка при помощи зубочистки, старой зубной щетки или пинцета. В случае если прибор не очищался никогда или это бывает редко, потребуется разбирать корпус, чтобы произвести качественную уборку.

Двигатель постоянного тока

Вентилятор довольно медленно вращается

Как и в предыдущем варианте, вероятнее всего это связано с наматыванием волос на деталь или чрезмерное засорение корпуса. Также следует произвести чистку аппарата.

Гонит холодный воздух

За нагревание потока отвечает нагревательный элемент — спираль. Эта деталь является одной из самых уязвимых в устройстве, особенно при отсутствии защиты от перегрева в технике. Если автоматического отключения по достижении максимальной температуры не предусмотрено, необходимо знать, какие признаки говорят о том, что приспособлению пора отдохнуть:

возникновение запаха гари при эксплуатации, который может сохраняться и после отключения;
слишком горячий корпус при работе, исправный агрегат не должен перегреваться.

Чтобы разобраться в неполадке, потребуется разобрать фен. Если произошел разрыв нагревателя, это заметно невооруженным глазом. При небольшом повреждении можно легко устранить неприятность, соединив концы спирали и спаяв их. Если разрыв в нескольких местах, лучше купить новый ТЭН, главное — той же фирмы, что и сама техника.

Важно!

Необходимо установить, почему повредилась деталь. Если не разобраться в причине и не устранить ее, проблема повторится в скором времени.

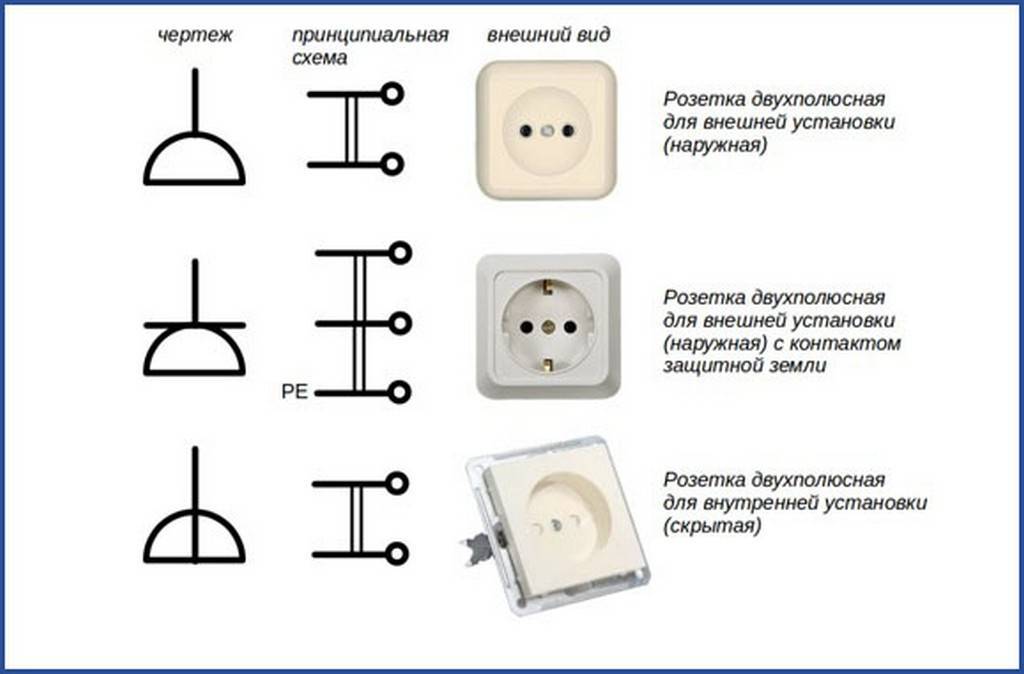

Виды электрических розеток

Электрические розетки бывают накладные, встроенные и переносные. Относительно последних достаточно будет сказать, что они сконструированы как портативный прибор с корпусом из диэлектрика, хорошо защищающим его от влияния внешней среды. Такие корпуса используются на разного рода электрических удлинителях. Как правило, на другом конце удлинителя устанавливается сетевая вилка.

Накладная розетка

Накладные розетки монтируют на открытых электропроводках, когда провода прокладываются по поверхности стен, потолков и иных строительных конструкций. Эти розетки прикрепляют на стену в нужном месте при помощи саморезов или шурупов, пропущенных через крепежные отверстия в днище корпуса розетки или в монолитном основании. Провода подводятся к клеммам через проем в боковой стенке корпуса.

Хотя применяемый в накладных розетках способ крепления достаточно прост, он обеспечивает надежную фиксацию розеток на несущей поверхности. Чаще некоторые сложности с креплением возникают при монтаже встроенных розеток. Для этого есть две причины. Во-первых, их монтаж и механизм фиксации действительно сложнее, чем у накладных. Во-вторых, встроенные розетки используются при устройстве скрытой электропроводки, применяемой практически повсеместно. К встроенным розеткам и к качеству их монтажа предъявляются более высокие требования.

Встроенная розетка

Встроенная розетка устанавливается так, что ее функциональный модуль (механизм) полностью прячется в стене. На поверхности остаются лишь декоративные накладки. Фиксируется такая розетка в стене при помощи распорных лапок и саморезов, пропущенных сквозь отверстия в монтажной планке. Многим знакома ситуация, когда при выключении сетевой вилки розетка выпадает из стены и повисает на проводах. Такая неприятность чаще всего происходит со встроенными розетками, неумело закрепленными с помощью одних лишь лапок.

Всегда неприятно, когда что-то не ладится. И вдвойне обидно, когда подводят простые и, казалось бы, более чем надежные вещи, например розетки. На самом деле все имеет свой ресурс безотказной работы, и электрические розетки тоже. Под воздействием электромагнитных полей подвергаются медленной деструкции и теряют свою прочность пластмассовые детали, ухудшаются со временем электрические контакты. В процессе длительного использования ослабевают винтовые соединения, розетки расшатываются и даже вываливаются из стены. В конце концов они просто приходят в негодность, и мы исключаем их из числа полезных вещей. Такие розетки подлежат замене.

Но нередко причиной неисправности розеток становятся ошибки при их монтаже или неправильная эксплуатация. В этом случае можно попытаться их отремонтировать. Рассмотрим несколько типичных ситуаций. Если после подключения электроприборов, особенно мощных, розетка распространяет резкий запах горелой пластмассы, то это означает, что где-то в розетке плохой электрический контакт, на котором выделяется слишком много тепла. Вынув вилку из розетки и выждав 30 секунд, потрогайте штифты сетевой вилки. Если они горячие, то это говорит о том, что, скорее всего, утратили свою упругость приемные гнезда розетки, неплотно прилегающие к штифтам вилки. На это указывают и потемневшие от высокой температуры края отверстий для вилки в лицевой панели розетки.

Если же штифты лишь чуть теплые или вовсе холодные, то нарушение контактов следует искать в месте присоединения к розетке подводящих проводов. Возможно, что одна или обе клеммы недостаточно хорошо прижимают провода к токоведущим деталям розетки. В новых розетках (или тех, которые эксплуатируются меньше года) зажимные винты на этих клеммах просто недожали при монтаже.

Розетка может перегреться и даже воспламениться, если через нее запитать слишком мощный электроприбор или несколько электроприборов, суммарная мощность которых создает ток, превышающий допустимый ток розетки. Кстати, значение допустимого тока и рабочее напряжение, как правило, указываются на лицевой панели розетки. Например, там можно прочесть: 10 А, 250 В. Это означает, что в розетку можно включить электроприборы общей мощностью не более 2,2 кВт. В розетку, рассчитанную на ток 16 А, можно включать электроприборы мощностью до 3,5 кВт. Розетку, которая греется, можно попытаться отремонтировать.

Способ установки

Розетки могут монтироваться в открытом виде или скрытом. В первом случае накладная коробка будет ставиться непосредственно на стену. Такой вариант подходит при наличии электропроводки открытого типа, что часто встречается в деревянных или влажных помещениях. Возможен монтаж и на улице.

Устройства скрытого типа предполагают необходимость предварительного обустройства ячейки внутри стены, куда будет закреплена конструкция. Место для подрозетника бурится дрелью с коронкой. Все провода располагаются в канале, который обустраивается штробированием стен. Чаще всего в жилых домах и квартирах мы сталкиваемся именно с этим решением.

Встроенные шины

Не обязательно создавать конструкцию с нуля, можно приобрести готовое устройство со встроенными шинами заземления. В качестве примера можно привести DIN-рею, которая представляет собой комплект разборного оборудования в металлическом ящике. К рее прилагается специальный коммутатор на 220 В, обеспечивающий электропитание аппарата. В комплект панели входит DIN-рея, нулевые шины (три единицы) с изолятором. Одновременно возможно подключение до 22 потребителей.

Панель 19″ с DIN-рейкой серии КП

На рынке представлены три разновидности реек: DIN U3 для автоматических выключателей, DIN U3 — также под автоматы, но в комплекте имеется и шина нулевая с заземлением. Также можно приобрести DIN U4, оснащенную дополнительными функциями (например, возможностью установки электросчетчика). Все DIN-рейки покрываются антикоррозийным материалом.

Один из популярных вариантов DIN-реи — TLK-ERH-CU. Девятнадцатидюймовое изделие производится из меди. Данная модель отличается невысокой стоимостью и достойным уровнем качества.

Что делать владельцам квартир с двухпроводной схемой

В стране уже давно законодательно введен переход схем питания жилого сектора на трехпроводную систему. Все новые здания строятся только по ней, а для старых создан план реконструкции и график его реализации при проведении капитальных ремонтов.

Уточнить все эти сроки можно в энергоснабжающих организациях. После этого надо просто выждать время и не предпринимать технического изменения схемы без согласования с компетентными органами. В своей квартире при проведении очередного ремонта рекомендуется заменить старую проводку и собрать ее по системе TN-C-S с прокладкой РЕ-проводника. Но подключать его к розеткам и приборам не стоит до реконструкции здания.

Если вас интересует более подробная информация по вопросу использования контура заземления, то смотрите видеоролик Михаила Чистякова.

Задавайте вопросы по непонятным моментам.

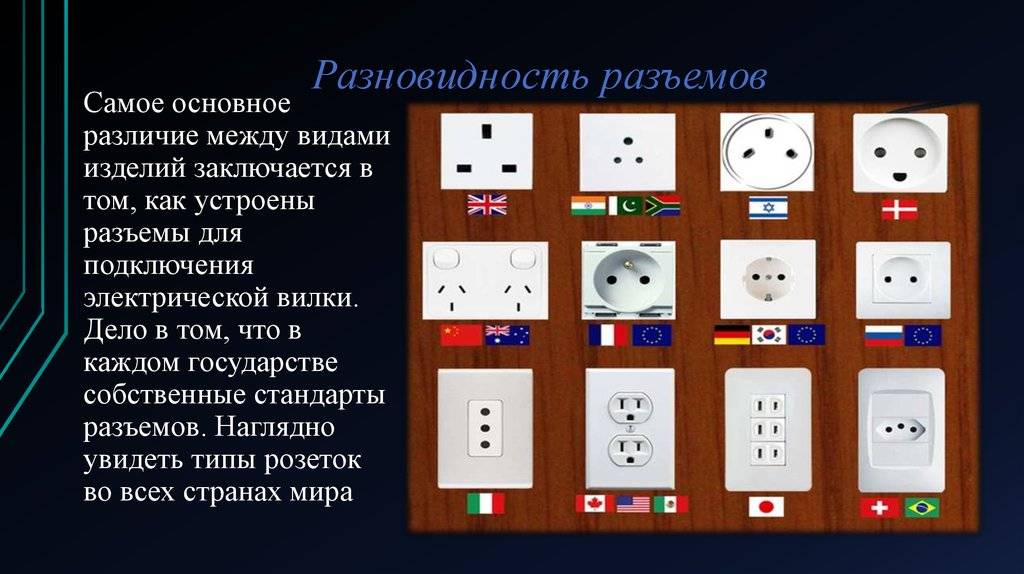

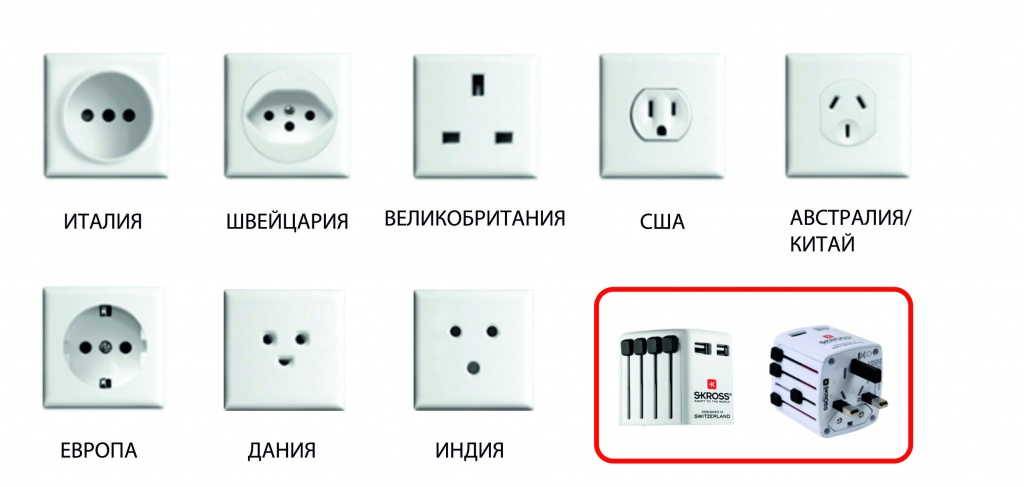

Классификация по штекерам и разъемам

Из многообразия розеток выделяют 13 используемых чаще всего. Типы обозначаются латинскими буквами:

Тип A. Американский и азиатский тип (США, Япония). Вилка для такой розетки состоит из двух расположенных параллельно контактов. Японцы делают их одинаковыми по размеру, а в американских розетках один контакт немного шире, чем другой. Вилки японского производства подойдут для американских розеток, а подключить наоборот не получится.
Тип B. Как предыдущий, используется Америкой и Японией.
Тип C. Применяется практически во всех странах Европы, включая Россию, Польшу, Черногорию, Испанию, Италию. Исключением стали Ирландия, Великобритания, Мальта, Кипр. Вилка для европейских розеток содержит два небольших контакта, расположенных на расстоянии 10 мм от центра.
D. Распространены в Индии, Намибии, Непале, на острове Шри-Ланка. Устройство представляет собой британскую розетку, применявшуюся до 1962 года.
E. Встречаются в домах жителей Франции, Бельгии, Польши, Словакии, Туниса.
F. Европейские. Широко распространены в Германии, Швеции, Испании, Норвегии. Эти устройства можно назвать советскими, поскольку размер розеток соответствует применявшимся в СССР.

G. Конструкции получили распространение в Великобритании, Малайзии, Сингапуре, Гонконге, на островах Кипр, Мальта. Для тех, у кого вилки от электроприборов не подходят к английским розеткам, предусмотрены специальные адаптеры или переходники.
H. Израильский тип.
I. Встречается в Новой Зеландии, Китае, Австралии, где получил широкое распространение.
J. Применяются только в Лихтенштейне, Швейцарии.
K. Устройства для Дании, Гренландии.
L. Розетки для Италии и некоторых стран восточной части африканского континента.
M. Распространены в Южной Африке, Лесото, Свазиленде.

Многие вилки подходят к устройствам разного типа, несмотря на то, что отличаются по своему строению. Если возникают трудности, можно воспользоваться специальными переходниками.

Монтаж розеток в деревянном доме: обеспечиваем пожарную безопасность

Высушенная древесина хорошо горит.

Это свойство создает большие проблемы в вопросах обеспечения безопасности зданий из дерева: бревна, бруса или выполненного по каркасной технологии.

Монтаж проводки в деревянном доме требует строгого соблюдения правил, выработанных многолетним опытом человечества, а установка розеток является необходимой частью этого процесса.

Печальный опыт погорельцев и пожарников свидетельствует, что когда очаг возгорания находится внутри деревянной стены, то тушить его очень сложно. Придется первоначально разобрать часть стеновой конструкции, а на это уходит много времени.

Требования законодательства к скрытой проводке

Российские нормативы требуют изолировать электрические провода и кабели от древесины герметичным пространством из металла.

Оно в случае повреждения изоляции и начала ее возгорания не даст возможности огню перекинуться на дерево, а ограниченный объем воздуха исключит приток кислорода, чем предотвратит горение.

Поэтому скрытая проводка помещается в металлических трубах или коробах определенной толщины, а розетки и выключатели встраивают в специальные конструкции подрозетников из негорючих материалов.

У них сбоку имеется отверстие для резьбового соединения с трубой ввода кабеля электропроводки, а розеточный механизм вставляется и крепится сверху винтами. Обычные пластиковые конструкции здесь запрещены.

Монтаж розеток в открытой проводке

Приведу два разрешенных правилами и наиболее пожаробезопасных способа:

ретро проводка;
кабель-каналы.

Для этих случаев изготавливают закрытые со всех сторон корпуса розеток из пластика.

Их крепят к стене через специальные переходники — подрозетники из негорючих материалов.

Существуют подобные подставки из различных слоев древесины, которые дополнительно используются в декоративных целях. Их защищают от возгорания пропиткой противопожарными смесями.

Подобная обработка не исключает полное развитие пожара, но значительно отодвигает начало возгорания.

Способы открытой прокладки проводки и монтаж электрических точек в ней допустимо делать не только в деревянных домах, но и внутри зданий из любых других строительных материалов.

Технические моменты подключения и размещения проводки в стиле ретро предлагаю посмотреть в видеоролике Владислава Гуслер.

Розетки специального назначения: какие бывают

Задаваясь вопросом, какие бывают розетки, трудно пройти мимо изделий специального назначения – в быту они используются редко, но, тем не менее, существуют. В частности, здесь можно упомянуть о двух разновидностях изделий этого типа.

Розетки для мощных потребителей длительной работы. К таковым смело можно отнести электрические духовки и варочные панели. Основное отличие розеток, используемых для подключения этого оборудования, заключается в мощности и в обязательном наличии заземляющего контакта. В последнее время они применяются достаточно редко, так как люди предпочитают подключать их стационарно, без разъема – в качестве защиты в таких ситуациях используется автоматический выключатель.
Розетки, устанавливаемые в щиток на рейку, как и все автоматические выключатели и тому подобное оборудование. Их назначение сводится к тому, чтобы подключать в них потребителей, расположенных в непосредственной близости от электрощитовой. Мало того, они являются отличным решением для мощных электроприборов – например, в них запросто можно включить даже трансформаторный сварочный аппарат и не переживать о том, что перегорит проводка в доме или квартире.

И, конечно, самое главное отличие всех розеток друг от друга, вне зависимости от их вида, это мощность – каждая розетка рассчитана на работу с током определенной силы. Если вы внимательно изучите это устройство, то наверняка найдете на нем маркировку с одной или двумя цифрами и буквой «А» рядом – последняя обозначает Амперы, а цифры указывают на их количество. В большинстве случаев практически все бытовые розетки способны выдерживать силу тока в 16А, но имеются и исключения – существуют и менее мощные, и более мощные разъемы этого типа

На этот момент нужно обращать внимание, так как при подключении мощного потребителя в слабую розетку последняя просто оплавится, что непременно приведет замыканию, которое в свою очередь может стать причиной пожара

В принципе все, и остается добавить не так уж и много. Кроме описанных выше, существуют и другие виды розеток – например, они могут отличаться по количеству одновременно подсоединяемых к ним потребителям (одинарные розетки, двойные, тройные). Также можно выделить слаботочные разновидности розеток, которые широко применяются в быту – телевизионная, телефонная и интернет розетки. По большому счету, специализированными разъемами могут быть оборудованы любые изделия, в работе которых задействованы провода.

Автор статьи Александр Куликов

Телевидение

Открытие и широкое распространение телевизионного вещания кардинальным образом изменило способы распространения информации в обществе. К этому мощнейшему достижению причастен и Борис Львович Розинг, который в июле 1907 года подал заявку на изобретение «Способа электрической передачи изображений на расстояния». Борису Львовичу удалось успешно передать и получить точное изображение на экране пока ещё простейшего устройства, бывшего прототипом кинескопа современного телевизора, которое ученый назвал «электрическим телескопом». Среди тех, кто помогал Розингу с опытом, был тогда ещё студент Санкт-Петербургского Технологического института Владимир Зворыкин – именно его, а не Розинга, через несколько десятилетий назовут отцом телевидения, хотя в основе работы всех воспроизводящих телевизионных устройств лежал принцип, открытый Борисом Львовичем в 1911 году.

Точки питания с дополнительными возможностями

Розетки устанавливают везде – в отдельных туалетах на улице, гаражах, производствах, офисных и жилых помещениях. Поэтому производители постоянно стараются совершенствовать устройства, вносить изменения в конструкцию и дополнять интересными деталями.

С функциями контроля электропитания

При ремонте капитального уровня или прокладке новой электрической проводки руководствуются современными требованиями безопасности – подключение автоматов защиты, закрепление УЗО на соответствующих участках, стабилизаторов и трансформаторов.

Но в большинстве помещений проводка была установлена больше 30-40 лет назад. Поэтому отсутствует защита от перепадов напряжения, скачков энергии – стоят только пробки советского образца. Однако для приборов с электронным наполнением подключение к сети через подобные точки питания чревато быстрой поломкой – любой сбой вызовет перегорание плате, электрических элементов. Электромонтеры рекомендуют установку современных розеток со встроенным контролем напряжения или УЗО.

С повышенным удобством эксплуатации

Отдельные модели оснащены дополнительными возможностями, которые способны решить целый ряд проблем. Таймер – позволяет установить время отключения прибора от сети, достаточно выставить на розетке необходимое время. Есть механические и электронные варианты.

Удлинитель – обычная розетка с проводом, который скрывают в стене. Подрозетник требуется вырезать большего размера, но такой удлинитель не потеряется, и не будет занимать место при хранении.

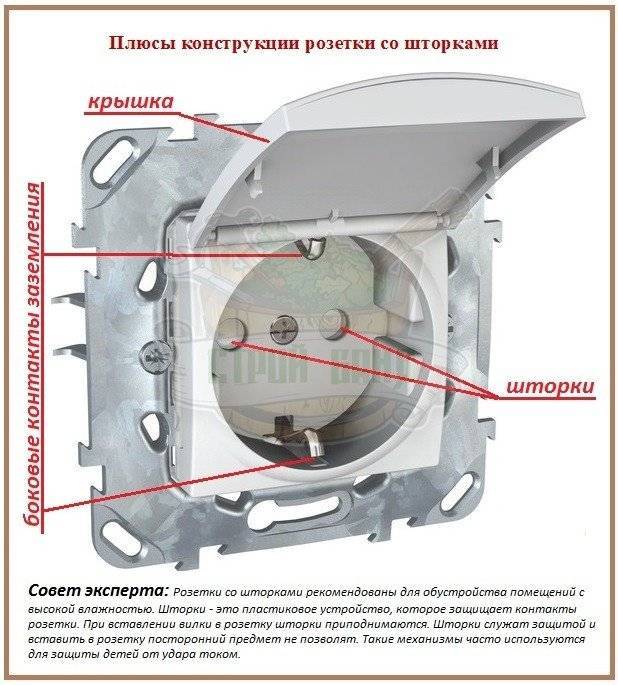

С защитой от детей

Подобная защита устанавливается в двух вариантах – пластиковые шторки задвижного и поворотного типов. Первый открывается при одновременном давлении вилкой прибора. Во втором варианте необходимо поддеть верхнюю защитную рамку и повернуть, после чего появляются входные отверстия.

Конструктивные особенности

Модели последних лет имеют особые элементы конструкции, сильно отличающие их от первоначальных механизмов. Принцип работы – соединение с электрической сетью – остается прежним. Дополнительные моменты – система «умный дом», управление с телефона (например, включение и отключение камина) – знакомы немногим. Для стандартных помещений подобные особенности не важны, но если планируется установка новейших систем, другие розетки не подойдут.

Почему человека бьёт током

Рассмотрим две типовых ситуации, когда вас бьет током:

Стиральная машинка исправно выполняла свою работы, а когда вы захотели её отключить – почувствовали, что её корпус «щипает» вас. Или еще хуже, когда вы к ней прикоснулись – вас серьезно «дёрнуло».
Вы решили принять ванну, включили воду, взявшись за кран, вы почувствовали такое же действие электричества – пощипывание или сильный удар.

И та и другая ситуация решается подключением заземления к корпусам приборов и всех металлических частей в ванной комнате и установкой УЗО или дифференциального автомата на вводе электроэнергии в дом или на группу потребителей.

Автомат

С 1913 года изобретатель Владимир Григорьевич Федоров приступает к работам, заключающимся в испытаниях автоматической винтовки (ведущей стрельбу очередями) под патрон калибра 6,5 миллиметра, которая являлась плодом его разработки. Уже спустя три года такими винтовками уже вооружают солдат 189-го Измаильского полка. Но серийный выпуск автоматов удалось развернуть лишь после окончания революции. На вооружении отечественной армии оружие конструктора находилось вплоть до 1928 года. Но, согласно некоторым данным, в период Зимней войны с Финляндией войсками все же использовались некоторые экземпляры автомата Федорова.

Типы изделий

Электророзетки, которые эксплуатируются в сети с напряжением 220 В, классифицируются на 4 типа:

Советские. Разъемы старого образца, которые имеют плохой контакт из-за мягкой посадки вилки.
Европейские. Обладают глубоким посадочным местом и круглым отверстием для вилки. Минус — тугая посадка, что затрудняет демонтировать вилку.
Американские. Имеют тонкие прямоугольные прорези под пластинчатую вилку. Недостаток — плохой контакт.
Универсальные. Обеспечивают возможность включить в нее американскую и европейскую вилки. Используются для импортного электрического оборудования.

Чтобы процесс эксплуатации электроприборов высокой мощности был безопасным для пользователя, специалисты советуют покупать розетки с заземляющим контактом. Предварительно необходимо выяснить, есть ли заземление в квартире, доме, офисе. Если на объекте не предусмотрен в разводке 3-й провод, надобность в разъеме с заземлением отпадает.

Для эксплуатации маломощных приборов можно воспользоваться розеткой без заземления. Специалисты считают, что отсутствие преднамеренного электрического соединения не сказывается на защите прибора, в отличие от безопасности потребителя. Если в доме есть бытовая техника, которая потребляет мощность в 300 Вт, лучше установить розетку с заземлением.

На различных объектах устанавливают внутренние и внешние электрические розетки. Для обустройства скрытой электропроводки подходят встраиваемые модели, а для наружной — накладные. Встраиваемая либо внутренняя розетка предусматривает укладку и место подключения проводков в стене. Её используют при обустройстве скрытой и наружной проводки. Дополнительно монтируется скрытый подрозетник. К этой категории специалисты относят выдвижные модели. Их монтируют в столешницы.

Накладные розетки легко устанавливаются, так как не требуют монтажа подрозетника. Их монтируют в стену, предварительно сделав в ней 2 маленьких отверстия для дюбелей с пробкой. Минус накладного устройства заключается в большом выступе от стены.

Дополнительная функциональность

С учетом дополнительных функций на рынке можно купить разъемы с разными возможностями. Розетка для защиты от детей при нажиме вилкой сдвигается в сторону. Влагозащитная rozetka ssd укомплектована крышкой. Изделие монтируется на улице, в ванной, так как крышка надежно защищает контакты от попадания воды.

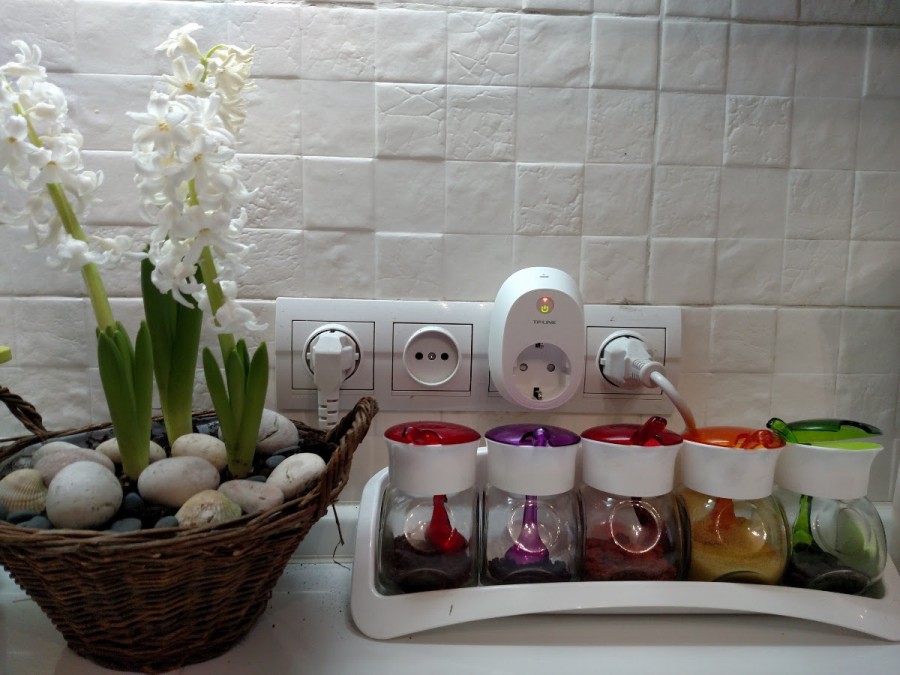

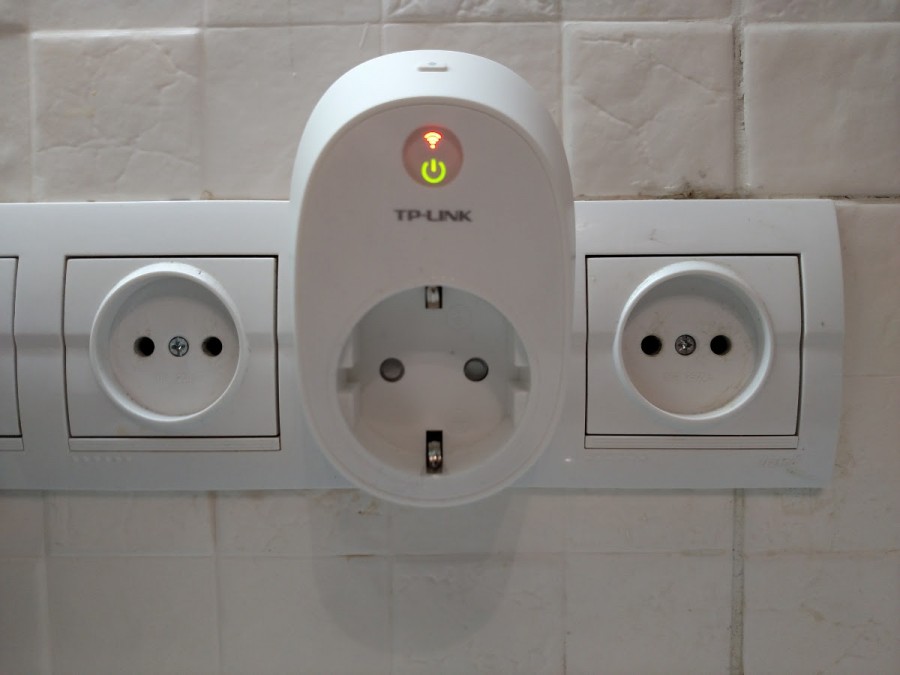

Для автоматического управления предусмотрены разъемы с таймером двух видов:

суточным — программирование работы розетки на 24 часа;
недельным — программирование работы на неделю.

Чтобы включать/выключать потребитель, подсоединенный к разъему, предусмотрены модели с выключателем. Для них характерен продолжительный эксплуатационный срок. К другим усовершенствованиям специалисты относят розетки с подсветкой. Они служат маячками в темное время суток.

Мощность потребителей

Во вторую группу входят розетки, которые устанавливаются в щиток на рейку. Их назначение — подключение потребителей, расположенных вблизи от электрощитов. Такие разъемы считаются оптимальным решением для включения в электросеть мощных приборов.

Отличие розеток этих двух групп в мощности, рассчитанной на работу с определенной силой тока. Поэтому на разъемах указывается маркировка с одной либо двумя цифрами и буквой А (значение силы тока). Бытовые розетки рассчитаны на 16А.

В основе другой классификации лежит количество одновременно подсоединяемых к разъему потребителей:

Специалисты различают слаботочные розетки, которые применяются в быту отдельно для телефона, телевизора, интернета.

Атомная и водородная бомба

Академик Игорь Васильевич Курчатов занимает особое место в науке ХХ века и в истории нашей страны. Ему – выдающемуся физику – принадлежит исключительная роль в разработке научных и научно-технических проблем овладения ядерной энергией в Советском Союзе. Решение этой сложнейшей задачи, создание в cжатые сроки ядерного щита Родины в один из наиболее драматических периодов истории нашей страны, разработка проблем мирного использования ядерной энергии было главным делом его жизни. Именно под его началом создается и успешно испытывается в 1949 году самое страшное оружие послевоенного времени. Без права на ошибку, иначе – расстрел… А уже в 1961 году группой физиков-ядерщиков лаборатории Курчатова было создано самое мощное взрывное устройство за всю историю человечества — водородная бомба АН 602, за которой тут же закрепилось вполне уместное историческое название — «царь-бомба». При испытании этой бомбы сейсмическая волна, возникшая в результате взрыва, три раза обогнула земной шар.

Установка штепсельной розетки

Несмотря на видимую простоту, установка штепсельной розетки вызывает ряд трудностей у новичков. Во избежание ошибок необходимо знать требования ГОСТ, правила установки и иметь перед глазами инструкцию по монтажу. Рассмотрим эти моменты подробнее.

Основные требования и нормы:

одна розетка на 6 кв. м помещения (для коридора — одна на 10 кв. м);
на кухне — от трех и более розеток на ток 6 А, а также одна на 10А с заземляющим контактом (условие актуально для площади до 8 кв. м);
для кухни более 8 кв. м необходимо от четырех и более розеток на 6А;
при наличии электроплиты необходима установка розетки на 25А.
при наличии электродуховки – 16А.

Правила установки штепсельных розеток:

высота — от 0,3 до 0,8 м от уровня пола;
при наличии заземления расстояние от газовой трубы до изделия — более 0,5 м;
если в доме есть дети, рекомендуется установка розеток на максимальной высоте (в пределах допустимого уровня);
при установке одно- или двухместных розеток применяется пластмассовый или металлический корпус (резерв провода — от пяти до шести сантиметров);
при подключении параллельно нескольких розеток применяется схема «шлейф» или индивидуальное подключение;
в случае установки двух и более розеток рекомендуется использовать соединяющиеся друг с другом короба.
расстояние розетки до дверного проема в ванной — от 0,6 м и более.

Процесс установки штепсельной розетки встроенного типа:

Выключите автомат, через который идет питание на квартиру.
Определитесь с местом размещения изделия и нанесите разметку.
Сделайте отверстия с помощью сверла (специальной насадки) и электродрели. Выдолбите проем.
Установите специальную коробку в отверстие и закрепите ее, оставив место для ввода проводов. Используйте для фиксации гипсовый клей или раствор штукатурки.
Протяните провода через специальное отверстие.
Замажьте отверстия имеющимся раствором.
Дождитесь застывания раствора (10-15 минут).
Удалите лишний раствор около подрозетника.
Закрепите провод скобой или хомутом.
Зачистите края провода по 10-15 мм.
Подключите к колодке ноль, фазу и землю (если она предусмотрена).
Зафиксируйте провода, а лишнюю часть спрячьте.
Закрепите колодку в коробке для розетки с помощью винтов и раздвигающихся ламелей.
Как устанавливать розетки в гипсокартон https://elektrikexpert.ru/ustanovka-rozetok-v-gipsokarton.html.

При наличии розетки наружного типа алгоритм действий проще:

Отключите питание сети.
Сделайте отметки на стене под размеры изделия.
Снимите крышку с корпуса.
Прикрутите основную часть к стенке. Для надежности продолжите между стеной и розеткой кусок паронита или гипсолита.
Подключите провода и спрячьте их в короб.

Как видно из примера, монтаж штепсельной розетки прост и не занимает много времени.

Зная, что такое штепсельная розетка, в чем ее особенности и виды, вы сможете выбрать подходящую модель и установить ее без привлечения электриков.

Главное — быть внимательным во время монтажа и не торопиться с подключением.

Как сделать плавный пуск без переноски

Если не хотите собирать громоздкую конструкцию из отдельной переноски + дополнительной розетки к ней, данное устройство плавного запуска можно собрать в одной каучуковой розетке вот такой формы.

Называется она — розетка с защитной крышкой переносная — РБп13-1-0м.

Блок KRRQD12A в ней прекрасно умещается внутри и ничему не мешает.

Подключив к ней длинный кабель КГ с вилкой, получите готовую розетку с БПП, дополнительно играющую роль удлинителя.

С такой розеткой пыле влагозащищенного исполнения, можно спокойно работать на улице, не боясь дождя, снега и посторонних брызг воды.

В обоих случаях у вас получится компактное мобильное устройство плавного пуска, через которое вы сможете подключать любой инструмент с двигателем мощностью до 2,5кВт.

Конечно инструмент без такого ПП может и проживет много лет, если производитель в нем изначально заложил повышенный запас прочности. Примером могут служить советские дрели.

Многие из них передавались по наследству в рабочем состоянии. Но сегодня такой подход к инструменту далеко не у каждого производителя. Скорее даже наоборот, экономят на всех комплектующих, удешевляя производство.

И логика здесь проста — скорее сгорит, быстрее придут за новым. Ресурс 5-10 лет для одних считается хорошим сроком. Для других же это не приемлемо.

Инструментом мастер должен работать так, чтобы в нем приходилось только периодически менять щетки, смазку и не забывать чистить. С вышеприведенной розеткой это вполне может стать для вас реальностью.
