Различные виды систем водоснабжения, насосных станций, труб и источников водозабора

Трубная разводка

Для того, чтобы присоединить водопровод частного дома к центральному городскому водоканалу, вам нужно пройти следующие этапы:

В «Центре по регистрации земельных участков» вам нужно будет взять план дома в масштабе 1:500

Обратите внимание, что на плане должны быть обязательно указаны все коммуникационные системы на участке, включая электричество, связь, интернет и другие трассы;

1. Следующий этап – вам нужно посетить местное отделение водоканала с тем, чтобы составить заявление о необходимости подключения к водопроводу. Заявление может рассматриваться до месяца, и за это время вы вполне успеете все подготовить – материалы, инструмент, составить план подключения. После рассмотрения заявления водоканал выдаст вам разрешение с условиями подсоединения:
   1. Координаты места врезки, Ø труб остальными необходимыми параметрами;
   2. Свидетельство, подтверждающее ваше право на владение этим земельным участком;
   3. Заявление в региональное отделение водоканала;
   4. Пакет техусловий, выданный городским отделением водоканала.

1. Далее с этим пакетом документов вам необходимо посетить санитарно-эпидемиологическую службу, которая выдаст вам свое разрешение, чтобы подключиться в водоканал. Возможно, вам придется предоставить образцы проб воды из центральной трассы, которые вы можете взять у соседей;
2. Пакет разрешительных документов готов, и можно идти в проектную организацию – не забудьте взять свой план, который вы составили раньше;
3. Готовый проект регистрируется в СЭС.

Теперь все бумажные проблемы можно считать решенными, и после этого в РЭС вам следует справиться о том, какие компании или организации официально могут взять ваш заказ на подключение к городской магистрали. Самостоятельно вы не имеете права устанавливать водяной счетчик, поэтому без помощи профессионалов подключение к водопроводу в частный дом вам не осилить.

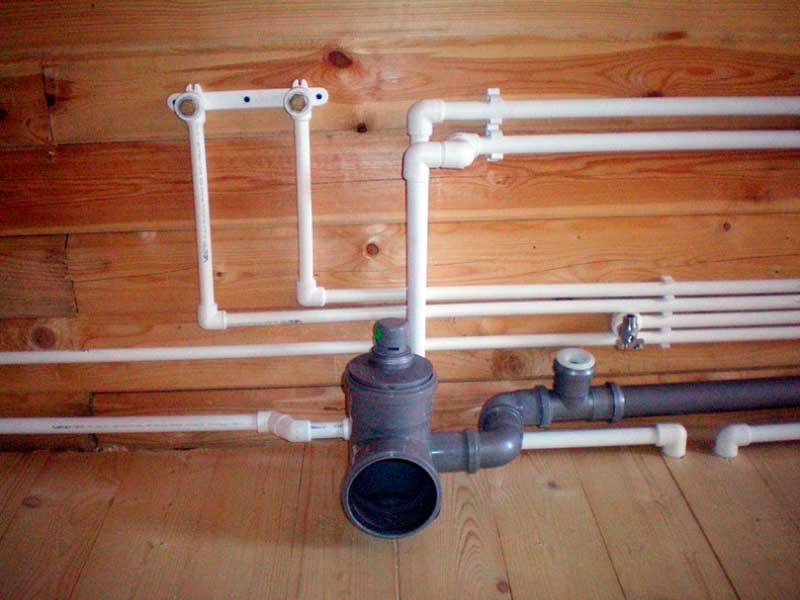

Внутридомовая разводка

Оборудование для автономных систем водоснабжения частных домов

Насосы

Любая схема автономного водоснабжения включает в себя насосное оборудование.

Оборудование для водоснабжения частных домов — насосные станции и глубинные погружные насосы

• Для колодца могут использоваться в зависимости от его глубины, как погружные, так и поверхностные насосы. При выборе следует помнить о необходимости защиты поверхностного оборудования от промерзания, если планируется использовать автономный водопровод загородного дома в холодное время года.
• Скважины-иглы из-за небольшого диаметра обсадной трубы могут оснащаться только поверхностными насосами.
• Глубина артезианских скважин требует применения только погружного перекачивающего оборудования.
• Насосные станции представляют собой комплекс оборудования (перекачивающий агрегат, гидроаккумулятор, манометр, реле давления и реле «сухого» хода), однако, они могут применяться лишь для неглубоких источников.

Приспособления для корректировки работы систем водоснабжения

Для получения запаса воды в доме на случай аварии и для корректировки работы системы (предотвращение частого включения насоса, обеспечение оптимального напора) может использоваться схема водоснабжения дома с накопительным баком или с гидроаккумулятором.

На фото автономная система водоснабжения загородного дома в двух вариантах

Накопительный бак работает по принципу напорной башни и представляет собой емкость (для дома с постоянным проживанием подойдет объем около 200 литров) с соответствующим оснащением:

— входящий трубопровод,

— трубопровод подачи воды в дом,

— слой утеплителя,

— обогревающие ТЭНы,

— трубопровод слива при аварийном переполнении емкости,

— поплавковый контроллер уровня.

Схема водоснабжения дома с накопительным баком предусматривает установки емкости выше всех точек водопотребления, например, на чердаке или ином возвышении.

Система водоснабжения частного дома с накопительным баком

Гидроаккумулятор – более совершенное устройство, позволяющее устанавливать оптимальный режим работы, в том числе, настройку реле давления в соответствии с особенностями системы и требуемыми параметрами (необходимый напор воды). Схема водоснабжения частного дома с гидроаккумулятором не требует подъема накопителя на высоту, избыточное давление обеспечивается сжатым воздухом. Гидроаккумулятор устанавливается в отдельном отапливаемом помещении рядом со скважиной, в подвале дома или в кессоне.

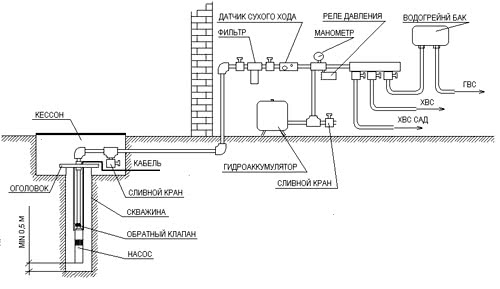

Схема водоснабжения для дома из скважины с гидроаккумулятором

Кессоны

Кессон представляет собой пластиковую «камеру», устанавливаемую в устье скважины и защищающую его и установленное перекачивающее и накопительное оборудование системы от внешнего воздействия, в первую очередь – от замерзания. Кессон является надежной альтернативой отдельно стоящей отапливаемой насосной.

Кессон

Система фильтров

Система водоснабжения частного дома с накопительным баком или гидроаккумулятором в обязательном порядке включает в себя очистительный (фильтрующий) комплекс. Даже при отличном качестве воды, подтвержденном лабораторно, потребуются механические фильтры, задерживающие нерастворимые частицы песка или глины. Обычно последовательно устанавливаются фильтр грубой и тонкой очистки. Обезжелезивающие и снижающие жесткость воды фильтры устанавливаются в зависимости от необходимости.

Трубы

Для системы водоснабжения выбираются трубы из металлопластика, сшитого полиэтилена, ПНД или полипропилена в соответствии с особенностями схемы (поверхностное или подземное пролегание, вероятность температурных перепадов и пр.).

Горячее водоснабжение

Совершенно неважно, каким источником водоснабжения пользуется человек, один факт остается неизменным – на входе в частный дом вода поступает холодная. Поэтому не обойтись без дополнительного оборудования, чтобы обеспечить наличие горячей воды

Для этих целей используется двухконтурный котёл, который также обеспечивает отопление дома.

Кроме него устанавливается бойлер, на который возлагается функция подогрева воды для водопровода.

Бойлер необходимо выбирать исходя из количества точек потребления горячей воды, а также учитывая численность жильцов. Распространёнными вариантами водонагревателя для частного домовладения являются устройства объёмом от 50 до 150 литров. При монтаже бойлера люди часто допускают ошибку – они не устанавливают перед ним сливной кран, а между прочим, это обязательный элемент.

Слить воду может понадобиться:

• для зимней консервации дома;
• для чистки оборудования от отложений;
• при проведении ремонтных работ.

Возвращение воды от бойлера

Систему горячего водоснабжения с рециркуляцией устанавливают в больших домах, где имеется комната, выделенная под установку оборудования и где находится 2-3 ванных комнат на разных этажах. При такой разветвлённости трубопровода, не имея циркуляцию горячей воды в системе, при открытии крана тёплой воды изначально она будет холодной, а горячая польётся через некоторое время.

Чтоб таких ситуаций не возникало, в систему горячего водоснабжения включают узлы рециркуляции.

1 – бойлер; 2 – кран для забора воздуха (необходим при сливе бака); 3 – система, обеспечивающая безопасность; 4 – обратный клапан; 5 – насос для циркуляции воды; 6 – таймер (недельно-суточный); 7 – потребители горячей воды.

Насос обеспечивает постоянно движение воды внутри ГВС. Если трубы имеют теплоизоляцию, то вода практически не остывает, поэтому бойлер постоянно не включается.

Такую систему, как правило, применяют при скрытом монтаже тройниковой разводки. Она строится на бойлере косвенного нагрева, у него для этих целей имеется патрубок рециркуляции.

Фильтр для воды

После входного крана нужно установить фильтр грубой очистки. Он задерживает твердые частицы (песок, глину, ржавчину). Подобные включения способны повредить водоразборную арматуру, сантехнические приборы и бытовую технику. Скажем, главная причина поломок однорычажных смесителей — разрушение керамических картриджей в результате попадания песчинок. Причем на такие повреждения гарантия производителя не распространяется.

Простейшее и наиболее экономичное очищающее устройство — ответвление с заглушкой и металлической сеткой. Такой фильтр необходимо время от времени раскручивать и промывать «ситечко» под сильной струей воды. Главное — не пропустить нужный момент, иначе фильтр забьется и начнет пропускать неочищенную воду к точкам водоразбора. От периодических упражнений с гаечным ключом избавят «продвинутые» картриджные устройства с обратной отмывкой и индикатором наполнения (RBM, Италия; Honeywell, SYR, Германия и другие). Как только на фильтре загорится сигнальная лампочка, необходимо открыть вентиль, и все примеси будут смыты водой в канализационную систему. К тому же можно приобрести автоматический фильтр, способный позаботиться о себе самостоятельно. При критическом уровне осадка промывка активизируется без участия хозяев. Отметим, что фильтры грубой очистки бывают сетчатыми и картриджными. Последние отличаются «тонкостью» характера (улавливают очень мелкие частицы). Нуждаются в периодической замене картриджей. Чтобы продлить срок службы фильтрующего элемента, перед картриджным фильтром устанавливают простой сетчатый.

Варианты получения воды на участке

Планируя провести воду на загородной или дачной территории, человек сталкивается с первыми трудностями: как правильно подобрать насос, стоит ли пользоваться накопительным бачком. И, самое главное – откуда брать воду. Все зависит от ряда обстоятельств. Например, соорудить колодец будет намного дешевле, чем вызвать специалистов для бурения скважины. Вариант использования центрального водопровода в качестве источника в разы меньше (в отличие от первого и второго вариантов), но можно столкнуться с неприятными моментами, так как часто напор воды в нем маленький. В колодце же она вообще бывает не лучшего качества. Как видно, причин много, поэтому нужно подробнее рассмотреть каждый вариант в отдельности. Для проведения воды на участок необходимо обращаться к специалистам. Они предоставят  больше информации о видах насосов, способах подачи воды в дом и на участок.

Основные источники водоснабжения

Колодец

Насосная станция, которая качает воду из колодца

Колодец – один из основных источников воды, использующийся еще издревле. С помощью центробежных насосов вода подается на поверхность. Также возможна подача горячего и холодного водоснабжения погружными вибрационными насосами. Глубина колодца устанавливается на основании геолого-разведочных данных местности еще на стадии проектирования коммуникаций дома.

Лучше проектировать установку колодца с помощью профессиональных специалистов. В этом случае возможно избежать рисков неправильной установки колец и проседания.

Скважина

Скважина – наиболее удобный и часто используемый вариант реализации коммуникаций водоснабжения своими руками. Бурить скважину должны только специалисты в этой области, имеющие опыт и все необходимые для этого материально-технические средства.

В зависимости от месторасположения выделяются артезианские и фильтровые скважины. Первые являются глубокими скважинами, с чистейшей водой. Фильтровые скважины – «мелководные».

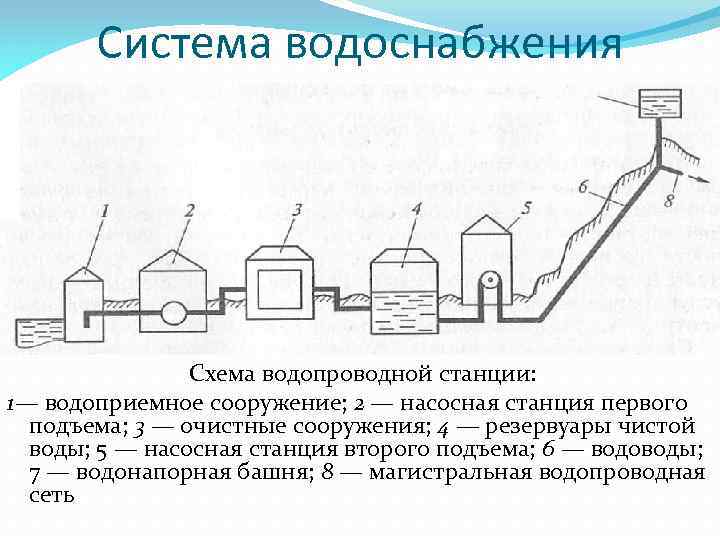

Центральное водоснабжения

Установка системы с помощью ее подключения к центральному водоснабжению – наиболее удобный и практичный по всем показателям вариант. Единственное, что необходимо будет сделать – получить у властей разрешение на врезку.

Но необходимо признать, что за пользование такой водой «на общих основаниях» необходимо будет платить регулярно. К тому же, многих не устраивает центральное водоснабжение частного дома потому, что такая вода почти всегда содержит некоторое количество хлорки. Но всегда можно установить дополнительно специальную систему для очистки воды.

Виды и способы водоснабжения частного дома

С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:

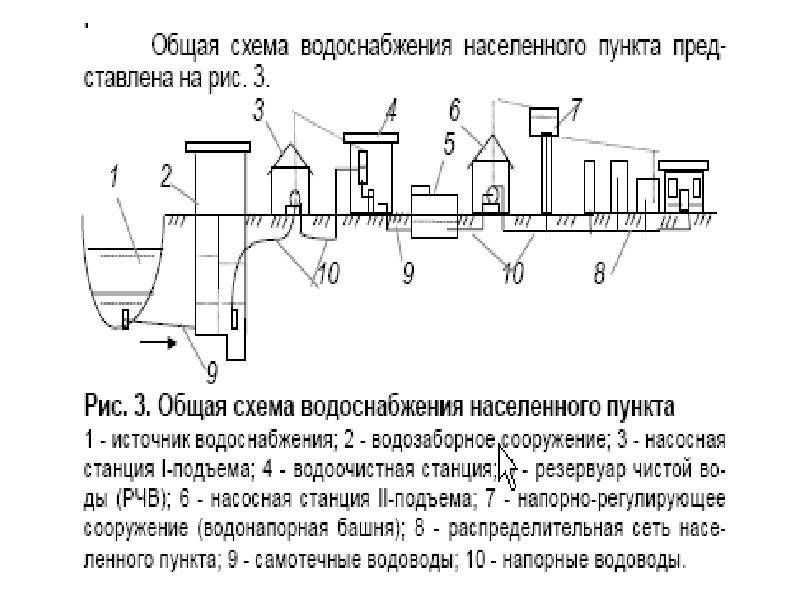

Централизованное водоснабжение дома

По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.

Подключение дома к центральному водоснабжению

Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:

обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;

получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);

получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;

проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;

выполнить тестирование системы.

Преимущества центрального водоснабжения: удобство, простота.

Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.

Автономное водоснабжение дома

Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.

Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:

доставка воды: привозная, грунтовая, из открытого источника;

подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.

Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.

Использование емкости (бака для воды)

Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.

Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.

Самотечная система водоснабжения — схема подачи воды из накопительного бака

В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.

Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.

Использование автоматической системы подачи воды

Схема автоматического водоснабжения частного дома

Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.

Именно о ней и поговорим более подробно.

Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:

1. Вода из открытых источников

Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд.. Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».

Водоснабжение частного дома или дачи

В частных домах, как правило, проводят автономную систему водоснабжения из колодца или скважины

Без водоснабжения невозможно представить жизнь в загородном доме. Наличие колодца или скважины еще не означает комфортное существование, потому что воду придется носить ведрами, а бытовая техника не сможет работать. Людям в возрасте тяжело справляться со стиркой, мытьем посуды, уборкой без стационарной системы водоснабжения.

Для начала необходимо выбрать материалы и рассчитать потребление воды в сутки, чтобы купить насос подходящей мощности. Далее нужна схема водопровода на участке, которая кратчайшим путем доставит жидкость в дом. Если вблизи дома нет даже колодца, объем строительных работ увеличивается, так как придется бурить скважину.

Желательно параллельно водопроводу проложить канализацию и установить септик, чтобы сливать отходы. Это можно сделать одновременно – при строительстве дома эти работы совмещают, чтобы сэкономить время и деньги.

Популярные схемы реализации водоснабжения

Схемы автономного водоснабжения зависят от цели использования воды и условий проживания в доме. На основании этих факторов выполняется расчет системы водопровода с определением плана и способа подачи ресурса.

Колодец или скважина глубиной до 8 метров

Если дача не предназначена для постоянного проживания, а вода будет использоваться только для полива, то достаточно вырыть неглубокий колодец или скважину. Такие сооружения рассчитаны для забора технической воды из высоко расположенных горизонтов (верховодки). Она может использоваться только для сельскохозяйственных нужд и не подходит для приготовления пищи.

Колодец или скважина глубиной больше 8 метров

Скважина или колодец глубиной более 8 метров предназначены для добычи питьевой воды из песчаных и артезианских источников. При установке перекачивающего оборудования выработки могут использоваться для водоснабжения дома в условиях постоянного проживания.

Слева — ёмкость с насосной станицей, справа — ёмкость с самотечным водопроводом.

Емкость с самотечным водопроводом

Резервуар представляет собой металлическую или пластиковую емкость, подвешенную в самой верхней точке на линии подачи ресурса (под кровлей). Камера оборудуется поплавковым клапаном, который регулирует заданный объем воды в баке.

На выпускном патрубке устройства монтируют запорный кран или задвижку с электроприводом. При открытии вентиля вода самотеком поступает в систему. Наполнение бака осуществляется скважинным насосом или перекачивающей комплексной установкой.

Емкость с насосной станцией

Накопительный бак в комплекте со станцией используется в случае слабого напора в системе центрального водоснабжения или недостаточном дебите скважины. Бак устанавливается в подвальном помещении дома.

Для подачи воды по внутренним трубопроводам на выходе из емкости монтируют насосную станцию с контрольно-измерительной и регулирующей аппаратурой. При открытии смесительных кранов внутри помещений происходит запуск насосного оборудования и вода из бака подается потребителям.

С чего начать?

Для установки систем водоснабжения первым делом нужно подсчитать метраж труб, а также количество фитингов. Если водопровод идет от главной трубы, то разводку воды для здания необходимо начинать с центральной линии, которая будет опоясывать строение по всему периметру. В этом случае метраж труб будет равен двум периметрам.

Если в доме стоит коллектор, то тогда отдельная линия должна идти к каждому отдельному крану. Метраж в этом случае определяется только по схеме, нарисованной на стенах, где будет идти разводка. Затем делается замер длины холодной и горячей линий.

Такая схема понадобится в случае, если система водоснабжения строится своими руками фактически с нуля. С помощью разноцветных мелков на стене нужно нарисовать схему, а также обозначить специальными знаками места, где будут находиться уголки, краны и тройники. Отдельно выделяется место для обратного клапана.

По угловым сопряжениям определяется число угловых фитингов. Количество вентилей рассчитывают по тому, сколько будет источников потребления. Дополнительно добавляется еще один – на смеситель. Количество тройников считается только при обустройстве самого водопровода и определяется по количеству находящихся в системе вентилей. После правильного подсчета и закупки всех материалов сделать разводку можно буквально за сутки.

Когда все комплектующие закуплены, можно переходить к сборке всех отдельных деталей в одну систему. Для начала нужно проложить траншею, ведущую к дому. Она должна быть установлена под углом, чтобы вода не застаивалась. Также стоит учесть и то, что в трубах, расположенных выше, чем на 50-70 см, вода будет замерзать в холодное время года.

Далее нужно подсоединить к скважине насос и установить систему водоснабжения. Можно обойтись трубами с холодной водой, но лучше делать все сразу. Далее делается разводка труб в помещении.

Сантехнические приборы можно подключать последовательно (актуально для небольших домов) или коллекторным методом (подходит для коттеджей). После этого устанавливается выбранный гидроаккумулятор и тройник. К нему монтируются две трубы. Такое количество идеально, поскольку одна из труб будет подавать питьевую воду, а вторая – ту, которая используется в быту. На первую трубу желательно установить фильтр для удаления всевозможных микробов и мелкого мусора.

Как своими руками сконструировать внутреннюю систему водоснабжения в частном доме

Изготовить внутреннюю разводку в доме своими руками намного проще, чем копать колодец или бурить скважину. Для этого необходимо запастись необходимым количеством пластиковых труб 1/2Ø и 3/4Ø, запорной арматурой и разного рода фасонными частями для трубопровода. При необходимости можно соорудить коллектор, который значительно позволит увеличить КПД всей трубопроводной системы. Чтобы своими руками сконструировать внутри дома водопровод нужно не так уж и много инструментов. Для полипропиленовых труб понадобится паяльник и ножницы для резки этих труб. Металлопластиковые трубы вообще требуют только набора гаечных ключей и этих же ножниц. Чтобы знать сколько и каких фитингов вам нужно, требуется, как и говорилось в начале, сделать подробный проект трубопровода.

Подробная схема внутреннего водопровода для частного загородного дома

Если вы не обладаете навыками работы с паяльником и вообще сборки трубопроводов, то стоит подумать о том, не лучше ли доверить эту работу специалистам. Если же вы все же решили справиться своими силами, то вначале потренируйтесь на обрезках труб, чтобы не испортить всю систему и придерживайтесь рекомендаций специалистов.

Таким образом, сооружение автономной системы водоснабжения для загородного дома «с нуля» является делом достаточно трудоемким и ресурсоемким, но посильным для тех, кто не боится физического труда и умеет обращаться с ручным инструментом.

Инструменты и материалы для водоснабжения

Выбор насосного оборудования зависит от источника и объема водопотребления

Обязательно пригодится труборез для пластика, так как большинство частников выбирают полимерные изделия для обустройства водопроводной системы, как внутренней, так и внешней. Для работы с металлопластиковыми трубами нужно иметь трубогиб, который аккуратно сгибает пластик и не создает заломов. Набор ключей, чтобы устанавливать запорные клапаны и другие детали.

Для уличных работ могут понадобиться лопаты, даже если бурить и рыть яму под колодец или септик будет экскаватор. Для замера глубины нужна веревка с грузом или длинная рулетка. При укладке канализационных труб для замера уклона нужен будет строительный уровень.

Заодно в супермаркете необходимо выбрать материалы для изоляции звука, исходящего от водопровода, и утепления труб. Это может быть любая разновидность минеральной ваты – мягкая или каменная – для укладки в почву подходят твердые материалы.

Выбор насоса

После всех расчетов можно сразу купить насосное оборудование необходимой мощности

Выбор в магазинах большой, но важно, для какого источника оно предназначено. Для скважин – одни модели, для колодцев – другие

• Центробежного типа. Они дороже, но имеют хороший напор и способны доставать жидкость из глубины до 300 метров. Корпус погружного насоса сделан из нержавейки, чугуна или латуни, поэтому выдерживает постоянное воздействие жидкости.
• Вибрационные. Эти агрегаты больше подходят для колодцев, так как не создают волнения и не заиливают дно.
• Вихревые схожи по принципу работы с центробежными, но имеют больший напор.
• Насосные станции – глубина ограничивается 8 метрами, но установки укомплектованы гидроаккумулятором, поддерживающим давление.

Производительность оборудования не должна быть больше дебита скважины, чтобы не срабатывали датчики сухого хода, если насос выкачает всю жидкость.

Учитывается наличие степеней защиты. Это поможет сохранить двигатель в случае снижения уровня жидкости в колодце.

Трубы

Большинство жильцов делают выбор в пользу полимеров – полипропилена, полиэтилена, ПВХ и металлопластика. Редко кто предпочитает металл, чугун, так как монтаж тяжелых труб требует привлечения рабочей силы и техники. Потребуется профессиональный сварочный аппарат и квалифицированные рабочие для соединения участков труб.

Существует множество марок полипропилена и полиэтилена, которые подходят для холодного и горячего водопровода, а также выдерживают низкие температуры зимой. При покупке нужно точно знать, для чего нужны материалы и в каких условиях они будут находиться. Технические характеристики труб можно уточнить у менеджера.

Если соединять пластиковые изделия встык, может понадобиться прибор для сварки. Его предоставляют в аренду строительные компании, так как стоит устройство дорого. Строительство водопровода из полипропиленовых труб своими руками обходится гораздо дешевле и по стоимости материала, и по затраченным усилиям.

Выводы:

При монтировании трубопровода лучше воспользоваться услугами или консультациями специалистов, рассчитать нужные параметры самостоятельно может оказаться нелегкой задачей, так же как и выбрать оптимальный фильтр.

Наиболее востребованными системами на сегодняшний день являются реагентная очистка, которая действует при помощи окислительных реакций с загрязнителями, однако нуждается в постоянном поддержании, чтобы их работа оставалась эффективной. Безреагентные — считаются современными, но довольно дорогостоящими, так как требуют наличие воздушного компрессора.

Хорошо продуманная организация водоснабжения, будет служить не одному поколению жильцов загородного дома, и предоставлять качественную воду, напрямую влияя на здоровье всей семьи.
