Вытяжная противодымная вентиляция: назначение и особенности монтажа

Применение в частном доме

Хозяин частного дома не обязан устанавливать СДУ. Об этом свидетельствуют правила противопожарной безопасности. Эксперты уверены, что при возникновении возгорания для оттока горючих и отравляющих веществ достаточно естественной вентиляции открытых окон. Но если частное здание используется для коммерции, тогда присутствие дымоудаления может стать обязательным пунктом при составлении и расчете сметы.

К таким случаям относится размещение в доме:

• отеля;
• пансионата;
• клиники;
• школы;
• других коммерческих организаций.

Но если в жилом доме или коттедже живет только одна семья, то для комфортной эвакуации хватит и открытых окон. Воздух циркулирует в достаточной степени, и проблем с выходом не возникнет, поскольку содержание вредных примесей сведено к минимуму.

А чтобы на место оперативно выехала пожарная бригада, придется установить сигнализацию. Универсальный противодымный датчик должен быть чувствителен к появлению дыма. Иначе он не сработает, и дом сгорит дотла.

Системы пожаротушения и дымоудаления: виды, различия, применение

В перечень таких дополнительных средств входит система пожаротушения и дымоудаления, а также противодымная вентиляция. Чаще всего такие приспособления устанавливаются в тех помещениях, где существует риск или угроза непроизвольного возгорания, а также заполнения угарным газом и другими ядовитыми продуктами горения. Наибольшее распространение такие системы получили в местах большого скопления людей, на производствах, на объектах коммерческой или общественной направленности. В частном секторе такие устройства тоже всегда актуальны, так как гарантируют дополнительную безопасность эксплуатации отопительных приборов различных видов.

Системы пожарной вентиляции дымоудаления разделяют на два типа:

• статическая система удаления задымлений
• динамическая система удаления задымлений

Работа и действие данных типов систем основана на различных процессах. Статическая система работает по принципу блокировки задымления и вредных продуктов сгорания в одном помещении, препятствуя, таким образом, проникновению дыма в соседние пространства. Блокировка дыма в одном помещении осуществляется путем отключения основной вентиляции и прекращения подачи воздуха извне. Стоит отметить, что температура воздуха в сильно задымленном помещении может достигать критично высоких отметок. Поэтому если заблокированное помещение планируется использовать в целях эвакуации людей или иных оперативных действий, то статическую СДУ применять не рекомендуется.

Принцип работы второго вида СДУ – динамической, основан на ровно противоположном, в отличие от статической, оперативном реагировании. За счет специальных вентиляторов динамическая система осуществляет намеренное усиление циркуляции и движения воздуха, активно препятствуя скоплениям больших объемов дыма и угарных газов. Таким образом, дым рассеивается по помещениям, понижая концентрацию вредных веществ в воздухе. При этом, уровень концентрации вредных веществ горения и угарного газа в воздухе, хоть и сокращается, но все равно имеет место быть. Цель динамической системы дымоудаления заключается в том, чтобы дать людям время на эвакуацию из помещений.

Стоить отметить, что любая, даже самая примитивная система вентиляции и пожарного реагирования – существенно увеличивает шансы своевременного реагирования и эвакуации. Поэтому установка таких приспособлений рекомендуется на всех объектах. К сожалению, многие складские, производственные здания, а также высотные жилые дома не оснащены никакими системами пожарного реагирования – поэтому таким объектам требуется своевременная модернизация и монтаж дымоудаления.

Преимущества профессионального монтажа

По правилам, установкой и техобслуживанием вентиляционных систем, а также ЩУВ должны заниматься специалисты с инженерным образованием. Они же несут полную ответственность за неправильный выбор, установку, подключение приборов, а также за содержание технических устройств в ненадлежащем или аварийном состоянии.

Чтобы правильно определиться с наполнением щита или шкафа, монтажники делают полный мониторинг вентиляционной сети. Затем необходимо произвести следующие действия:

• проанализировать нагрузку;
• выбрать оптимальную схему;
• определиться с режимами работы приборов с целью увеличения КПД;
• подобрать оборудование.

Сама сборка занимает немного времени: все приборы поочередно монтируют в несколько рядов, провода аккуратно присоединяют к клеммникам и укладывают вдоль линий организованными пучками, затем выводят наружу.

Один из вариантов подключения, где NK1 и NK2 – нагревательные устройства канального типа; М1 – 3-фазный вентилятор; А, В, С – подключение сети, N – нейтраль, РЕ – земля; Q – защитный термостат от перегрева; Y – термостат защиты от воспламенения

Профессиональные монтажники имеют опыт установки и эксплуатации ЩУВ, поэтому вряд ли ошибутся с выбором модели и нюансами присоединения приборов. К тому же они хорошо разбираются в схемах и могут быстро определить наличие в чертеже ошибки.

Если вовремя не сообразить и подключить приборы по неграмотно составленной схеме – а такое тоже бывает – можно создать аварийную ситуацию.

Продажей и реализацией щитов и шкафов занимается множество фирм, которые производят или продают вентиляционное, холодильное и отопительное оборудование. Например, в Москве это можно сделать в компаниях «Руклимат», «Ровен», «АВ-автоматика», «Галвент» и др.

Самостоятельное проектирование СДУ. Пошаговая инструкция.

Учитывая, что стоимость проекта требует достаточно серьезных материальных вложений, сумма которых колеблется от 30000 до 80000 руб, некоторые предприятия и собственники жилья предпочитают самостоятельную разработку проекта СДУ. В таком случае создание проекта включает последовательное выполнение таких операций, как:

• Оценка параметров здания, среди которых изучение дымопроницаемости материалов, оценка состояния изоляции, наличия и количества окон, материала, из которого изготовлено сооружение, плана эвакуации, этажности постройки, состояния систем вентиляции.
• Определение и оценка основных критериев в соответствии с методикой, разработанной в 2008 г под названием «Расчетное определение основных параметров противодымной вентиляции зданий». Исходными данными для проведения расчетов помимо параметров материалов будет площадь сооружения и максимальное количество людей в нем находящихся.
• Выбор типа СДУ и планирование размещения конструктивных элементов схемы, проводимый с учетом реальных особенностей постройки. Проектирование размещения разводки и оптимального расположения датчиков, контролирующих уровень дыма, проводимый с учетом локализации огнестойких препятствий.
• Разработка и выпуск рабочей версии проекта СДУ с чертежами систем и планами разводок для каждого этажа.
• Внесение изменений и проведение оптимизации принятых решений как с точки зрения материальных затрат, так и с позиций удобства реализации проекта и обеспечения безопасности.

Некоторые собственники, не готовые брать на себя ответственность за жизнь и здоровье нанятых рабочих или близких людей обращаются за разработкой проекта в специальные инжиниринговые компании, специализирующиеся и на реализации и проверке работоспособности предложенного проекта.

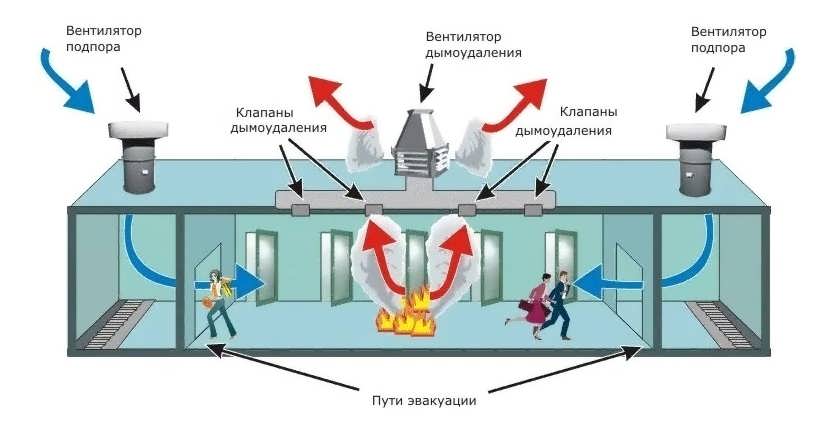

Система дымоудаления в действии:

Оборудование для системы дымоудаления в общественных зданиях, включает в себя вентиляторы, обеспечивающие подпор воздуха, клапана, обеспечивающие работу приточной и вытяжной вентиляции, люки, окна, двери и шахты для вывода гари, датчики концентрации дыма и температуры внутри комнаты.

Схема, обеспечивающая устранение продуктов сгорания проектируется совместно с планированием систем, обеспечивающих регуляцию воздухообмена в здании. Однако при появлении возгорания, приоритет отдается работе приспособлений, обеспечивающих устранение веществ и газов, образующихся при горении.

При обнаружении возгорания, автоматика обеспечивает отключение вентиляции, обеспечивающей воздухообмен с одновременным закрытием огнезадерживающих и открытием клапанов, обеспечивающих устранения дыма, после чего вентилятор обеспечивает подпор воздуха в коридорах и на лестничных маршах.

Алгоритм работы и требования к системе автоматизации дымоудаления

При поступлении сигнала о пожаре от панели системы пожарной сигнализации, система автоматизации дымоудаления должна обеспечить исполнение определенного алгоритма, включающего в себя следующие действия:

• Включить вентилятор дымоудаления;
• Открыть соответствующие данной зоне клапаны дымоудаления;
• Закрыть огнезадерживающие клапаны;
• Отправить отчет на пульт управления по каждому из пунктов (выполнено/не выполнено/авария).

В период ожидания (который может длится все время жизни системы), производится автоматическая диагностика состояния устройств и линий связи, а случае выхода из строя этих устройств система передает аварийное сообщение на диспетчерский пульт.

Исполнение данного алгоритма обеспечивает безопасность и жизнь людей, поэтому автоматика дымоудаления должна работать без сбоев. К ней предъявляются специфические требования, такие как:

• Не допускается применение устройств автоматического отключения в цепях электроснабжения исполнительных элементов оборудования систем противодымной вентиляции (обеспечивается непрерывность электроснабжения);
• Используется только оборудование и кабельная продукция с заданным пределом огнестойкости;
• Электроснабжение систем противодымной вентиляции должно соответствовать I-й категории надежности.

Проектами предусматривается и ручное управление системами дымоудаления. Такая система способна функционировать в комплексе с центральной системой пожарной безопасности или независимо от нее. Управление может быть частично совмещено с системой управления естественной вентиляций, при условии соблюдения противопожарных нормативов.

Виды системы дымоудаления и принцип их работы

Есть 2 вида противодымной вентиляции: приточная и вытяжная. Здесь можно ознакомиться подробнее об этих видах вентиляции. К каждой из них можно присоединить автоматику и предупредительную систему. Автоматизированное управление противодымовой вентиляцией является более эффективным, чем ручное — что позволяет снизить риск распространения угарного газа и пламени на соседние участки.

Приточная противодымная конструкция

Эта конструкция работает с помощью избыточного давления воздушных масс в месте ее эксплуатации. Она выталкивает угарный газ и дым наружу через вытяжные каналы.

Работает система приточного дымоудаления по такой схеме:

1. Клапан затягивает свежий воздух, нагнетенный вентилятором. Для приточной противодымовой вентиляции используют радиальные или лопастные устройства;
2. Из-за воздушного притока возникает избыточное давление;
3. При открытии канала совершается выравнивание давления в здании. Кроме вытяжного отверстия, можно воспользоваться окнами и дверью.

Всегда приточное дымоудаление является дополнительным, а основную защиту от продуктов возгорания выполняет вытяжное устройство.

Вытяжная система дымоудаления

Дым может покидать сооружение и при помощи вытяжной вентиляционной конструкции. Продукты горения выходят через клапаны.

Конструкция может быть естественной, но принудительный тип вентиляции встречается чаще, и он более эффективен.

Специалисты при ее монтаже используют:

• размещение клапанов дымовыведения;
• фиксацию дымососных устройств;
• деление пространства зданий на участки.

Как работает вытяжная вентиляционная конструкция:

1. При появлении в здании самовозгорания или поджога срабатывает система раннего оповещения. С ее помощью факт начала пожара установится гораздо раньше;
2. Когда срабатывают пожарные извещатели пламени, то автоматически включается дымоотвод. При открытии приточных клапанов, давление в сооружении выравнивается, и дым начинает удаляться из помещения;
3. Вентилятор лопастного или роторного типа удаляет часть воздуха из здания, тем самым образуя разряжение. Он очень ускоряет очистку пространства от продуктов горения.

В роли дополнительного вытяжного потока можно пользоваться и тягой, если в стене смонтировать воздуховод вертикальной направленности длиной от 5 метров.

Система дымоудаления, кроме дыма, выводит наружу и угарный газ, и пепел.

Наладка системы

После монтажа обязательно проводится испытание систем дымоудаления. На этом этапе проверяется работа клапанов и вентиляторов в автоматических и ручных режимах управления. Замеряется фактический расход воздуха в каждой зоне, его давление в помещениях, куда направлена работа подающих вентиляторов. Расчеты и работа считаются верными, если разница давления между улицей и помещениями составляет 20 Па.

Во время тестирования комплекса важно обращать внимание на соответствие реальных показателей работы оборудования заявленным, направления вращения лопастей вентилятора, качество работы клапанов и уровень давления в помещениях и вентиляторах. Также нужно давать оборудованию периодический отдых

Прокладка воздуховодов

Горизонтальные отводы размещают на расстоянии до 6, а вертикальные — до 4 метров друг от друга. Гайки болтов группируют по одну сторону фланца. Фланцевые соединения уплотняют асбестовым шнуром.

Основные этапы работы:

• предварительно следует определиться с высотой. При установке воздуховодов используются специальные хомуты;
• в стене под потолком готовят отверстие, в которое и вставляют короб;
• после этого на него наматывают хомут и проверяют соответствие горизонтальному положению;
• край хомута закрепляют в отверстиях на потолке;
• каждый крепеж должен быть на расстоянии 1,5 – 2 м;
• обмотка перед окончательной фиксацией хомутов обязательна;
• у изделий с готовыми секциями крепеж располагают в начале и конце отрезков. Части соединяются винтами.

Ваши вопросы о необходимости устройства системы дымоудаления:

10.12.2018

Вопрос:

Здание 4 этажа, нежилое, общая площадь 8000 кв.м. На первом этаже магазин 850 кв.м., нужна ли система дымоудаления в магазине!?

10.12.2018

Ответ:

Удалять дым необходимо, согласно СП 7.131302013. пункт 7.2 подпункт «ж)» из торговых залов больше 50 м2 и где нельзя осуществить естественное проветривание. Пункт 8.5 того же СП определяет проветриваемое помещение или нет

26.10.2018

Вопрос:

Производственное помещение 1.600 м2, крыша выполнена в виде шедовых окон(домиком), получается на всей площади таких пять шедовых окон, класс пожаробезопасности Б 2. Требуется ли мне эта система? Если в производстве у меня выполнено все по проектам: пожарный водопровод, спринклерная система, система оповещения и эвакуации людей. Требуется или нет и на каких это основывается требования.

26.10.2018

Ответ:

Требования по СП 7.13130.2013, пункт 7.2 подпункт е): дымоудаление предусмотреть из каждого производственного или складского помещения с постоянными рабочими местами ( а для помещений высокого стеллажного хранения — вне зависимости от наличия постоянных рабочих мест), если эти помещения отнесены к категории А, Б, В1, В2, В3 в зданиях I-IV степени огнестойкости, а также категории В4, Г или Д в здании IV степени огнестойкости.

Естественное дымоудаление можно сделать через окна только если здание одноэтажное п.7.10 того же 7.13130.2013.

Пункт 7.1 того же СП 7.13130.2013, что если делаешь дымоудаление, то нужно делать компенсацию дымоудаления. Последний абзац.

Пункт 7.9 того же СП 7.13130.2013: площадь помещения (зоны) приходящаяся на одно дымоприемное устройство, должна составлять не более 1000 м2

Окно должно автоматически открываться (есть механический привод или пиропатрон (но этот вариант хуже), он одноразовый) — потом пиропатрон менять. Приводами лучше открывать, но для них нужна автоматизация связанная с системой пожарной сигнализации. Но Вы помимо дымоудаления получите возможность сделать естественную вентиляцию через автоматически открываемые фрамуги в этих фонарях

Расчет составляется менее чем за 1 рабочий день, если есть раздел АР, и ориентировочно какие материалы находятся в помещении и сколько этого материала в килограммах. Это по разделу ТХ можно посмотреть.

08.10.2018

Вопрос:

Необходимо ли делать систему дымоудаления для одноэтажного автосервиса?

08.10.2018

Ответ:

Для одноэтажных зданий чаще всего не требуется система дымоудаления, т.к. присутствуют двери, ворота, открываемые окна.

Но для помещений стоянки(хранения) автомобилей система дымоудаления требуется, можно установить крышный люк с автоматическим открыванием при срабатывании системы пожарной сигнализации, которая обязательно так же должна присутствовать.

02.10.2018

Вопрос:

Имеется офисное семиэтажное здание, в котором на первом этаже три изолированных с отдельными входами торговых помещения площадью 80м2, длина помещений 14.1м, В каждом помещении имеется два выхода: один с тамбуром, второй эвакуационный и загрузочный без тамбура. Нужно ли делать удаление дыма?

02.10.2018

Ответ:

Случаи, когда надо делать для Вашего объекта: 1. Для коридоров и холлов, при высоте здания более 28 метров; 2. Если коридоры длиной более 15 м и не имеют возможности проветриваться, т.е. должны быть открывающиеся окна. 3. Если помещения сообщаются с незадымляемой лестничной клеткой, то дымоудаление необходимо в самих помещениях

В помещениях, где есть дымоудаление, необходимо делать компенсацию(подачу воздуха)

Назначение противодымной вентиляции

Система противодымной вентиляции выводит продукты горения и обеспечивает приток свежего воздуха в здание.

Согласно нормативным актам (СНИП) система дымоудаления обязательна для установки в зданиях с большими скоплениями людей, где может потребоваться массовая эвакуация при пожаре:

• Жилые многоэтажные здания, офисные центры, производственные цеха;
• Образовательные учреждения, больницы;
• Торговые центры, кинотеатры и концертные залы.

Небольшие частные дома или квартиры не нуждаются в монтаже сложной системы дымоудаления — обычно от следов пожара в воздухе здесь можно избавиться простым открытием окон и дверей.

Однако не стоит забывать, что и среди таких объектов могут быть исключения, особенно если при строительстве использовались легко возгорающиеся материалы. Владельцам квартир следует убедиться, что в их доме установлена общая вентиляция дымоудаления.

Функции, которые выполняет система дымоудаления:

1. Определение местонахождения очага возгорания;
2. Быстрая система оповещения по всему зданию;
3. Снижение уровня задымленности за счет выведения дыма на улицу;
4. Препятствие проникновению дыма из места возгорания в другие помещения, в т.ч. и соседние;
5. Улучшение видимости на лестничных пролетах, в коридорах, лифтах и других местах эвакуации за счет подачи свежего воздуха;
6. Обеспечение безопасной работы для сотрудников пожарной службы и МЧС.

Таким образом, данная система решает те проблемы, которые не предусмотрены простой вентиляцией здания и противопожарными мероприятиями. Она направлена на выведение дыма и обеспечение подачи чистого воздуха для безопасной эвакуации людей и быстрого устранения возгораний.

Естественное дымоудаление происходит по законам физики — горячий воздух поднимается наверх и по вентиляционным шахтам выводится на крышу. Система дымоудаления призвана ускорять и направлять этот процесс. В настоящее время все они делятся на два типа по способу действия: статические и динамические.

Статическая система определяет источник задымления и отключает естественную вентиляцию здания, что препятствует распространению огня и дыма в другие помещения. Такая система является наиболее дешевой и простой по устройству. Однако статический способ не может обеспечить полную безопасность людей при эвакуации — дым не выводится из очага возгорания и может распространяться по зданию через дверные проемы и окна.

Динамическая система дымоудаления более технологична и безопасна. Принцип работы этого типа заключается в направленном удалении дыма из помещения и активации вентиляторов, которые обеспечивают подачу свежего воздуха в пути для эвакуации.

Проектирование и согласование СДУ и противопожарных систем

Перед тем как осуществлять проектирование и монтаж вентиляторов дымоудаления и других элементов системы, рекомендуется изучить и зафиксировать факторы, которые могут влиять на эксплуатацию и функционирование СДУ. К таким факторам относятся: тип и назначение строения, его этажность, площадь, возможные эвакуационные планы, схемы и выходы, количество окон, входов и выходов, площадь стеклянных поверхностей и прочие

Важно также брать в расчет материалы, из которых построено здание и фасад, их пожароопасность и дымопроницаемость, наличие или отсутствие теплоизоляции

Проектирование системы дымоудаления можно осуществлять только через организации, которые имеют официальные разрешения и лицензии надзорных органов МЧС. При этом, готовый проектный план также надо согласовывать с представителями МЧС. Существует широкий свод правил и рекомендаций, которые необходимо соблюдать при проектировании и монтаже СДУ внутри зданий, а также в случае, если осуществляется установка дымоудаления на кровле или фасаде строения. Так, наибольшего внимания будут заслуживать коридоры и помещения без наличия естественного притока свежего кислорода, в складских, цокольных помещениях и на парковках. Вывод дыма и вредных продуктов горения должен быть налажен из каждого помещения, цеха либо техническо-производственного помещения, в котором люди находятся длительное время. Для наибольшей эффективности и оперативности СДУ, к монтажу также рекомендуется система управления установками дымоудаления, которая позволит настраивать и регулировать работу СДУ на основе существующих параметров здания, этажности, планов эвакуации и других факторов.

Отсутствие необходимости проведения СДУ существует в тех помещениях, где установлены автоматические устройства открывания дверей и окон после срабатывания сигнала тревоги, а также те пространства, в которых есть независимые системы тушения пожара порошкового, водного или пенного вида.

Очень важно давать реальную оценку высокой важности установки правильной и оперативной СДУ, так как от ее наличия, качества и работоспособности зависят жизни и безопасность людей

Шкаф управления клапанами дымоудаления: функции

Основные задачи этого элемента системы – открывать и закрывать клапаны в момент возникновения задымления. А именно устройство выполняет следующие функции:

• Дистанционное и местное управление. В первом случае запуск вентилятора происходит по сигналу, во втором вентилятор запускается в работу посредством перевода выключателя в нужный режим.
• Световая сигнализация. Шкаф управления клапанами, а точнее отдельные его элементы покажут, есть ли напряжение электропитания, включен или нет вентилятор дымоудаления, произошло ли в той или иной зоне возограние.
• Информационные сигналы. При этом ведется контроль работы клапанов дымоудаления, их предварительное открытие.

Система приточной противодымной вентиляции

Приточная система противодымной вентиляции —  система компенсации.Основная цель – обеспечить свободное открытие эвакуационных дверей. Подача воздуха такой системы осуществляется в нижнюю часть помещения, т.е. в часть помещения ниже верхней отсечки дверного проема.

В качестве притока для компенсации систем механической противодымной вентиляции могут быть использованы:

• наружные окна в нижних частях помещения с автоматическими приводами;
• проемы в наружных стенах и шахты с клапанами;
• механический подпор (с помощью вентилятора).

Первый способ используется крайне редко по той причине, что создает возможность «выгодного недопонимания» со стороны проверяющих органов.

Второй способ применяется чаще, но имеет одну сложность – огромные габариты шахты. В зарубежных нормативах размер шахты дымоудаления рассчитывается от скорости воздуха не более 1,5 м/с, а в российских – допускается 5-6 м/с.  В случае использования такой шахты, например, на компенсацию дымоудаления из коридора, мы получаем размер воздуховода, как минимум, 1000х600 мм.  Высота воздуховода, прокладываемого под потолком, а именно 600 мм затруднит прокладку смежных коммуникаций и сильно опустит чистовой потолок.

Третий способ – механический подпор с помощью вентилятора  —  более удобный, но и немногого затратный.

Размеры воздуховоды в таком случае будет существенно меньше, скажем 800х400 мм. Никаких ограничений по скорости воздуха в механических системах противодымной вентиляции нет и быть не может. Система работает только в случае пожара, поэтому не учитывается в общем балансе электропотребления.

В случае механического подпора нам придется докупать вентилятор, оборудовать его шкафом автоматизации и частотным пребразователем согласно ГОСТ Р  53302-2009, но это более надежный вариант, чем все остальные.

Нельзя использовать в качестве притока открывание наружных дверей и ворот, т.к. эвакуационные двери должны оборудоваться устройствами самозакрывания. Данное отступление возможно только в случае атриумов и пассажей.

Можно использовать в качестве компенсации обычную общеобменную вентиляцию, но на практике это не удобно. Во-первых, объемы приточного воздуха в общеобменной и противодымной вентиляции на порядок отличаются, что приводит к удорожанию вентиляционного оборудования. Во-вторых, требования к системе вентиляции ужесточаются и должны соответствовать требованиям системы противодымной вентиляции.

Особенности монтажа

Обе системы дымоудаления монтируют с использованием стандартных узлов: при помощи патрубков и адаптеров. Патрубки — прямолинейные участки системы. Они соединяются друг с другом, и крепятся к стенам здания при помощи специальных крепежей. Адаптеры используются для того, чтобы обеспечить соединение патрубков на сложных участках.

Но здесь тоже не так всё просто. Адаптеры используют разного типа: первый используется, если изгиб патрубка осуществляется в горизонтальной плоскости, а второй вид, если изгиб в вертикальной плоскости. Кроме этого, адаптеры используют для прохода через сгораемые перекрытия и некоторые другие участки.

Система дымоудаления обязательно делается разборной, ведь в процессе эксплуатации возникает необходимость периодической чистки от сажи.

Стоит отметить, что не все котлы изначально предназначены для той системы дымоудаления, которую вы планируете применить. Некоторые из них потребуют специальных адаптеров-переходников, которые позволят перейти от коаксиальных патрубков к обычным, или наоборот.

Нормативные требования

Автоматика должна решать несколько задач, а логика ее работы обязана соответствовать стандартам, заложенным в технических регламентах противопожарной безопасности (Федеральный закон №123-ФЗ). Принципы построения этой системы отражены в СП 7.13130 и СП 484.1311500. Главные требования, изложенные в данной документации, можно сформулировать в виде следующих тезисов.

1. Системы автоматического управления должны проектироваться так, что работа отдельных элементов противопожарной защиты была согласована между собой и обеспечивала единый комплекс мер по обеспечению безопасности на обслуживаемом объекте
2. Если автоматика используется в здании, разделенном на отсеки, корпуса, иные конструктивные элементы, то фрагменты ее линий связи должны быть автономны, то есть поломка в одном из них не должна приводить к полному выходу из строя системы
3. Технические средства по автоматизации противопожарной безопасности обязаны использоваться с учетом требований технической документации производителя, а также с опорой на особенности возможного климатического, электромагнитного и механического воздействия
4. Элементы автоматики должны быть проверены на соответствие актуальным нормам безопасности и техническим регламентам
5. Для обеспечения автоматизации инженерных систем во взрывоопасных зонах используется оборудование в соответствующем исполнении

Нормы СП 484.1311500 запрещают использование рассматриваемого оборудования для выполнения иных функций, не относящихся к обеспечению противопожарной безопасности. Вместе с этим при проектировании систем автоматики разрешается применять общие исполнительные устройства, которые могут также отвечать за управление общеобменной вентиляцией и естественным проветриванием в обслуживаемом здании.

Принцип работы дымоудаления крышного и пристенного вентилятора

Система настраивается так, чтобы вентиляторы включались при поступлении сигнала с пульта, от датчиков дыма и оповещателей, установленных на путях эвакуации. Принцип работы:

1. Запуск после подачи сигнала.
2. Звуковое сопровождение для оповещения людей об угрозе.
3. Остановка работы общеобменной вентиляции.
4. Закрытие клапанов для блокировки распространения дыма.
5. Запуск крышного вентилятора, открытие клапанов, работа в режиме вытяжки.
6. Запуск приточного устройства.

Принцип работы крышного вентилятора заключается в выбросе воздуха, поступающего во внутреннюю полость рабочего колеса, наружу с помощью лопастей.

Вентилятор, размещаемый на крыше, устанавливается в общую шахту здания, на высоте не менее 2 метров. Исключение возможно в одном случае – если при устройстве кровли использовались только огнеупорные материалы.

Преимущества оборудования: высокая надёжность, производство только во взрывозащищенном исполнении, высокая производительность, экономичность, возможность монтажа группами рядом друг с другом.

Пристенный вентилятор

Отличие пристенного вентилятора от крышевого в том, что он монтируется на стену и используется для забора газодымовой смеси с конкретного этажа. Это экономически выгодное решение, так как отсутствует необходимость прокладывания воздушных трасс по всем этажам и оборудования вытяжной шахты.

Вытяжное устройство системы дымоудаления и вентиляции располагается внутри или снаружи здания. Подходит для объектов небольшой площади, так как имеет производительность ниже пристенного.

Принцип работы тот же, что в случае с кровельные вентилятором. Его лопасти сконструированы так, что при их вращении окружающий воздух начинает всасываться и перемещаться за пределы помещения через открытый клапан.

Преимущества пристенного оборудования:

• Универсальность применения. Вентилятор работает как в системе воздуховодов, так и без неё – достаточно отверстия в стене. Допускается его установка в общеобменную вентиляцию. Располагается внутри и снаружи. При внутреннем размещении выполняют дополнительный канал в стене для охлаждения двигателя.
• Удобство монтажа (исключены кровельные работы, допускается крепление в различных положениях, в том числе вверх двигателем).
• Малое потребление энергии, низкий уровень шума.

Пристенные устройства – достойная альтернатива крышным установкам, когда монтаж последних невозможен или не обязателен.

Конструктивно вентиляторы этого типа состоят из корпуса с рабочим колесом, асинхронного двигателя, подключаемого в трехфазную цепь, и патрубка.

В момент срабатывания защиты запускается двигатель, приводящий в действие рабочее колесо, с загнутыми назад лопатками. Газодымовая взвесь попадает в патрубок, где перемещается, а после – выталкивается наружу с помощью лопастей.

Коаксиальная

Дымоудаление по коаксиальной системе — наиболее простой и недорогой вариант, как для частных домов, так и для небольших общественных и торговых площадей. Система состоит из двух труб: одной большего диаметра, другой — меньшего, проложенной одна внутри другой.

Внутренняя труба используется для отвода продуктов горения за пределы внутренних помещений. Дым, углекислый и угарный газ, водяной пар покидают помещение и выходят наружу, используя силу тяги самого котла.

Внешняя труба служит для обеспечения доступа воздуха снаружи помещения для поддержания горения. Собственно, воздух для питания котла поступает по пространству между внутренней и наружной трубой.

Коаксиальная система менее пожароопасна, так как температура наружной трубы низкая, и вероятность контакта с внутренней дымоотводящей трубой горючих предметов и веществ невелика. Но элементы этой системы стоят дорого, и если протяжённость дымохода велика, то есть смысл использовать другую — раздельную систему дымоудаления.
