Оптимальная работа системы подпора воздуха

Элементы комплекса дымоудаления

Перечень элементов, входящих в состав схемы дымоудаления.

Дымоудаляющие вентиляторы. Механизмы, устойчивые к высокой температуре, высокой производительной мощности (20000 м³/ч), малым воздушным расходом. Эффективность не снижается при высокой температуре. Устанавливаются на крыше здания, вытягивают дым, гарь, продукты горения. При необходимости запускают реверсивный ход для подачи свежего воздуха внутрь безопасной зоны, эвакуационных путей. Данные функции могут выполнять отдельные вентиляторы.

Противопожарные клапаны:

• Дымовые. Используются как вытяжка или приток внутри противодымного устройства.
• Нормально открытые. Монтируются внутри общеобменной вентиляции в открытом состоянии, при возникновении пожара закрываются.
• Нормально закрытые. Расположены внутри приточной противодымной системы вентилирования. При пожаре открываются для удаления дыма.
• Двойного действия. Монтируются открытыми в общеобменном вентиляционном оборудовании. При пожаре закрываются автоматически, открываются после пожара для отведения остатков дыма.

Люки дымоудаления (зенитные фонари). Организовывают естественное освещение, вентилирование. При пожаре автоматически открываются.

Вохдуховоды. Выполнены из стали, устойчивой к воздействию высоких температур, изготавливаются с большим внутренним сечением. Толщина металла от 1,2 мм. Возможно использование общеобменной вентиляционной установки как противодымной при возникновении возгорания, но отдельно оборудованная воздуховодная сеть эффективнее.

Дымовые датчики, реагирующие на увеличение оптической плотности воздуха и посылающие сигнал контрольной панели, средствам пожаротушения.

Когда нужно дымоудаление?

В интернете крайне мало информации, где именно нужна система противодымной вентиляции.Нормы дымоудаления написаны сложным языком и разбросаны по разным нормативным документам. В этом разделе я собрал самую важную информацию. Вам осталось пройтись по списку и понять – требуется ли система противодымной вентиляции в вашем конкретном случае?

Система вытяжной противодымной вентиляции (дымоудаления) требуется:

1. из коридоров и холлов любых зданий более 9 этажей, кроме производственных;

2. из коридоров в подвальных и цокольных этажах любых зданий, где есть помещения с постоянным пребыванием людей на этих этажах;Например, дымоудаление требуется из коридора подвального этажа жилого дома, где расположены офисы, или мастерские. При этом, если выход из такого офиса происходит сразу на улицу- дымоудаление не требуется.

3. из коридоров длиной более 15 метров без открывающихся наружных окон;Дымоудаление из таких коридоров не требуется в одноэтажных зданиях и производственных зданиях с негорючими веществами. Также не требуется, если во всех помещениях этого коридора нет постоянных рабочих мест, а двери из помещений выполнены в дымогазонепроницаемом исполнении.

4. из атриумов и пассажей;

5. из складов со стеллажным хранением высотой более 5,5 метров, где хранятся материалы способные гореть и воспламеняться;

6. из производственных и складских помещений, но только с постоянным пребыванием людей, где используются материалы способные гореть и воспламеняться;

Постоянное пребывание людей – это более 6 часов в сутки или 2 часа непрерывно в течение суток.

7. из производственных и складских помещений с постоянным пребыванием людей, в деревянных зданиях, либо зданиях из других горючих материалов;

8. из помещений без открывающихся наружных окон площадью более 50 м

2

8.1 с массовым пребыванием людей, массовое пребывание — на 1 м

2

свободной площади находится более 1 человека. Например: залы совещаний, учебные аудитории, обеденные залы, зрительные залы театров и кинотеатров. Актуально для всех помещений, где много людей и мало окон. Часто заказывают проект дымоудаления из обеденного зала ресторана в подвальном помещении вместе с проектом вентиляции ресторана.8.2 c постоянными рабочими местами, где используются или хранятся горючие материалы. Например: читальные залы, книгохранилища, выставки или архивы без открывающихся окон

9. из помещений без открывающихся наружных окон вне зависимости от площади:9.1 торговых залов магазинов;9.2 офисов;9.3 гардеробных площадью более 200 м

2

Дымоудаление не требуется из торговых залов (9.1), офисов (9.2), если помещение менее 800 м

2

расположено на 1 этаже жилого здания или пристроено к жилому дому и имеет выход сразу на улицу, при этом от самого дальнего помещения до выхода должно быть не более 25 м.Например: Если офис менее 800 м

2

,но от самого дальнего помещения до выхода более 25 м – дымоудаление потребуется.

9.4 автодорожных и коммуникационных тоннелей при их соединении с подземными этажами здания.

10. из любых крытых паркингов для автомобилей, а также изолированных рамп для въезда автомобилей на этажи.

Система дымоудаления из автостоянки. Применение струйных вентиляторов для парковок в российских нормах не регламентируется!

11. из любых помещений в которые есть выход в незадымляемые лестничные клетки, вне зависимости от их площади и наличия открывающихся окон. Например, коридор менее 15 метров, но выход из него — через незадымляемую лестничную клетку. В таком случае делаем систему дымоудаления в коридоре, а приток – в лестницу.

Незадымляемая лестничная клетка – это внутренняя лестница для эвакуации людей при пожаре в зданиях более 9 этажей (или высотой более 28 метров). Необходимо чтобы рассматриваемое помещение полностью соответствовало всем перечисленным в пункте условиям. Если какое-то требование к помещению не выполняется – дымоудаление не требуется.

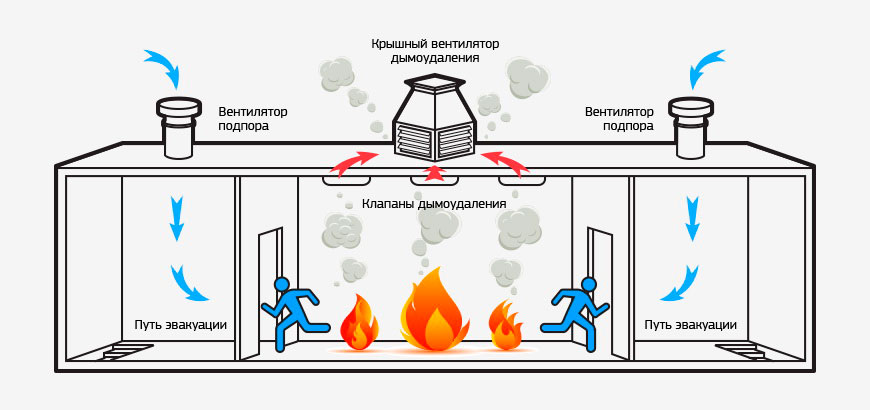

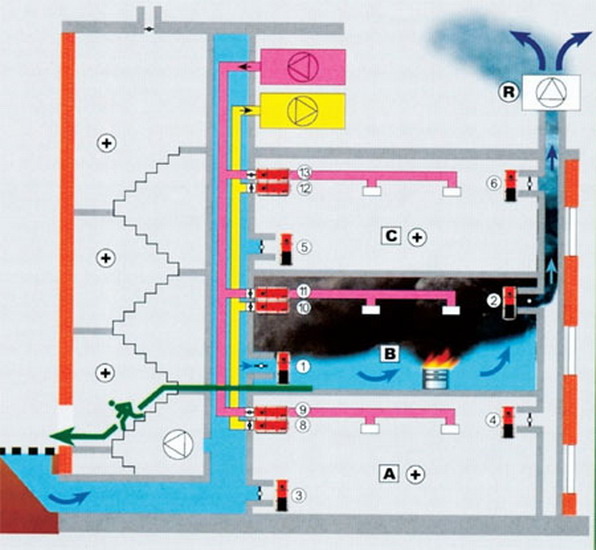

Механизм и принцип работы

Различают два типа систем. Статическая вентиляция и динамическая конфигурация устройства. Противопожарные системы первого типа не отличаются высокой эффективностью, но в небольших строениях такой вариант будет достаточен для своевременной эвакуации и локализации источника возгорания. При срабатывании датчиков производится экстренное отключение стандартной вентиляции. Фактического удаления дыма не производится, но блокируется его проникновение в другие помещения. Противопожарные клапана систем вентиляции срабатывают по сигналу, прекращая доступ воздуха и содержащегося в нем кислорода. Мера необходимая для локализации открытого огня и дальнейшего его распространения.

Динамическая система напротив активно реагирует на место возникновения пожара. Принципиальная разница в типах противопожарной вентиляции обусловлена иным способом реагирования на возникшую проблему. Связано это с особенностями объекта. В некоторых случаях блокирование открытого огня может привести к еще большей трагедии. Например, в подземных или подвальных помещениях пропускная способность на выходе может быть ограничена и  распространяющийся дым может привести к трагедии. Его необходимо экстренно удалять. По этой же причине в местах массового скопления людей необходимо исключить панические реакции и обеспечит достаточное количество свежего воздуха во время эвакуации людей. Неотъемлемой частью конструкции является сигнализация системы, своевременное срабатывание которой дает шанс использовать все имеющиеся возможности для защиты людей.

Еще одной важной задачей при устройстве динамической системы становится отведение тепла. Перегрев может пагубно сказаться на несущих конструкциях здания и под воздействием высокой температуры оно начнет преждевременно разрушаться

Наиболее эффективно динамическая система работает при оборудовании здания средствами пожаротушения. В процессе тления, после прекращения процесса открытого горения возникает большое количество дыма и пара, что создает огромные проблемы для работников противопожарных служб и при эвакуации людей. Элементы системы дымоудаления в этой ситуации доказали свою состоятельность, эффективность. Немало жизней было спасено там, где использовалась этак конструкция.

Факторы, способствующие быстрому тушению пожара

Ключевым приоритетом для пожарных является максимально быстрое тушение пожарных выходов и путей эвакуации. Однако в здании могут быть заложены невидимые на первый взгляд конструктивные недостатки, которые позволят быстро распространиться огню и дыму, что не только усложняет работу пожарных расчетов, но и ставит под угрозу безопасность эвакуирующихся из здания людей.

Наиболее распространенное решение для активного пожаротушения – это спринклерные системы водяного тушения, однако они имеют ряд недостатков и ограничений. Спринклерное тушение – это в любом случае энергозависимая система, и, как любое инженерное оборудование, спринклерные системы подвержены риску оказаться частично или полностью неисправными при запуске. Кроме того, будучи системой локализации, а не тушения, спринклерные оросители не гарантируют полного подавления огня, дыма и токсичных газов – продуктов термического распада различных материалов. Их задача – замедлить распространение огня до прибытия пожарных расчетов, не более.

Преимущества пассивной огнезащиты К сожалению, в России на сегодня отсутствует системная практика применения современных средств пассивной огнезащиты. Это связано с отставанием нормативной базы и уровня подготовки проектных организаций от мировых современных технических решений в этой области. Между тем применение таких систем имеет критическое значение в строительстве.

В случае, когда здание спроектировано и возведено с учетом всех требований безопасности и вариантов развития пожара, оснащено защитой технологических проемов, кабельных проходок, конструктивных сочленений и разделено на огнеупорные отсеки, пожарные расчеты имеют больше времени и возможностей для эвакуации людей и эффективного тушения пожара. Огонь локализуется в месте возникновения возгорания, не распространяясь на соседние помещения и объекты, благодаря применению комплексной системы пассивной огнезащиты.

В этом и заключается основная концепция пассивной огнезащиты зданий и сооружений.

Основные пути проникновения огня и дыма:

• открытые проемы, двери, окна;
• cочленения несущих конструктивных элементов, стены, перекрытия, крыша;
• трубные и кабельные проходки;
• cистема вентиляции, воздуховоды

Виды систем противопожарной защиты

Система пожарной защиты состоит из: сигнализации (АУПС), сети оповещения и управления эвакуацией (СОУЭ) и системы автоматического тушения пожара (АУПТ). Каждый из элементов выполняет строго определенную функцию, которая в совокупности обеспечивает снижение потерь как материальных, так и людских. Устранение любого из элементов данного комплекса делает его бесполезным вообще.

В системе все выстроено так, чтобы максимально быстро распознавать начало возгорания, устанавливать место пожара, оповещать людей об опасности и организовывать их вывод из опасной зоны. Далее срабатывает автоматика тушения огня. К этому времени эвакуация уже завершена.

Автоматические установки пожаротушения АУПТ

Без установки автоматики тушения возгораний невозможно говорить о полной защищенности помещений от пожара, особенно это относится к зданиям с массовым пребыванием людей, опасным производствам и т.д.

Такие автоматические системы должны:

• максимально быстро гасить очаги пламени, не допуская разрастания до критического уровня площади горения;
• прекратить процесс горения до того, как начнут рушиться перекрытия помещения;
• не допускать нанесения значительных материальных потерь от огня;
• оказывать помощь в организации зоны безопасности для людей;
• устранить возгорание до того, как будет разрушено технологическое оборудование.

Системы тушения пожаров отличаются по видам огнетушащих веществ. В них применяются: вода, пена, порошок, пар или газ, от чего зависят конструктивные особенности механизмов подачи вещества в зону горения.

Дымоудаление или противодымная вентиляция

Такие системы обязательны для установки в холлах и коридорах высотных зданий (выше 28 м), туннелях, подвалах и цоколях без освещения. Также удаляющие дым системы монтируются в общих холлах и коридорах, если есть не подверженная задымлению лестничная клетка. Необходимо автоматическое удаление дыма в коридорах жилых домов без окон, а также больших помещениях без естественного освещения или с массовым пребыванием людей.

Противопожарные преграды и водопроводы

Не давать огню и дыму расползаться по соседним помещениям – серьезная задача. Ее решением занимаются еще на стадии проектирования. Этим целям служат противопожарные перегородки и преграды всех видов:

• стены;
• перегородки, в том числе все возможные двери, ворота, тамбур-шлюзы т.д.;
• перекрытия;
• разрывы;
• занавесы, шторы, экраны;
• водяные завесы;
• минерализованные полосы.

Противопожарный водопровод подает необходимое количество воды к месту возгорания в кратчайший срок. По месту расположения они делятся на внутренние и внешние с высоким и низким давлением. В первом варианте для тушения пожара не нужна специальная техника, давления достаточно, чтобы обеспечить нужный напор водяной струи. Во втором варианте для подъема давления применяют спецтехнику.

Устройство

Необходимость, состав и устройство такой довольно сложной разновидности приточно-вытяжных вентиляционных систем регламентируют следующие нормы и правила:

• СП 60.13330 «СНиП 41-01-2003*», регламентирующий требования к отоплению, вентиляции воздушной среды зданий (с изменениями от 10.02.2017), в который был внесен блок новых требований к системам противодымной защиты.
• СП 7.13130.2013, устанавливающий требования ПБ к таким системам.
• НПБ 239-97 о проверке огнестойкости воздуховодов.
• НПБ 241-97 о противопожарных клапанах систем вентиляции.
• НПБ 253-98, устанавливающий нормы ПБ к вентиляторам систем дымоудаления.
• НПБ 250-97 о требованиях к пожарным лифтам, устанавливаемых в строениях, сооружениях различного назначения.
• Методические рекомендации МЧС от 2008 года о расчетном определении параметров дымоудаления. Этот документ не является руководящим, но успешно применяется при проектировании.

Согласно этим нормам установка таких систем – приточно-вытяжных вентиляционных комплексов, управление которых осуществляется автоматически или в ручном режиме, требуется из следующих пожарных отсеков / помещений защищаемых объектов:

• Холлов/коридоров строений общественного или жилого назначения выше 28 м.
• Туннелей, коридоров заглубленных и подземных этажей, не имеющих инсоляции, зданий любого назначения, если в них выходят помещения с постоянным нахождением людей.
• Коридоров длиннее 15 м без освещения в промышленных, складских зданиях категории по взрывопожарной опасности А–В2 от двух этажей; цехах категории В3; общественных комплексах от шести этажей и больше.
• Общих коридоров зданий с незадымляемыми лестничными клетками.
• Коридоров многоквартирных домов без естественного освещения, если расстояние от входа дальней квартиры до незадымляемой лестницы Н1 больше 12 м.
• Атриумов комплексов общественного назначения выше 28 м; пассажей/атриумов с дверями/балконами выше 15 м.
• Лестниц Л2 больниц при наличии фонарей, автоматически открывающихся при срабатывании датчиков дыма установок/систем АПС.
• Промышленных помещений, складов с рабочими местами, без естественного освещения или с ним через окна/фонари, не обеспеченные автоматическими приводами для открывания.
• Помещений, не обеспеченных инсоляцией: любых общественных с массовым нахождением людей; площадью свыше 50 кв. м. с рабочими местами при наличии горючих веществ; торговых помещений; гардеробов свыше 200 кв. м.

Допустимо проектирование удаления дымового потока через коридор, обслуживающий помещения до 200 кв. м., если они промышленного назначения и относятся к взрывопожароопасным категориям В1–В3 или предназначены для хранения горючих материалов.

Не требуется проектирование/установка систем дымоудаления из следующих помещений:

• Площадью меньше 200 кв. м., если они защищены стационарными системами пожаротушения, за исключением категорий А, Б.
• С системами порошкового/газового АУПТ.
• Из коридоров, если все помещения, примыкающие к ним, обеспечены дымоудалением.

Устройства, системы дымоудаления и притока воздуха бывают нескольких видов, имеющих следующее устройство:

• Окна, фонари освещения помещений с побудительным приводом, открывающиеся в ручном и автоматическом режимах.
• Вытяжная противодымная вентиляция из помещений, фойе, вестибюлей, коридоров.
• Приточная вентиляция, предназначенная для принудительного притока воздуха во внутренние лестничные клетки, тамбур-шлюзы, лифтовые шахты пассажирских/грузовых лифтов зданий и сооружений, сильным давлением воздуха вытесняющая/исключающая попадания в них продуктов горения.

В состав систем дымоудаления/принудительного притока воздуха при пожаре входят:

• Клапана дымоудаления, называемые также дымоприемными устройствами.
• Вентиляторы для удаления плотного дымового потока.
• Шахты, магистральные каналы, огнестойкие вентиляционные короба дымоудаления.
• Вентиляторы принудительного притока воздуха, чаще всего монтируемые на крыше зданий/сооружений.
• Огнезадерживающие клапаны, монтируемые на вытяжной системе общего обмена воздуха помещений, для ограничения/исключения распространения пожара по вентиляционным коробам.

Эффективность защиты зданий/сооружений при возникновении пожара, возможность проведения быстрой безопасной эвакуации людей из них, ограничение распространения огня, теплового воздействия, продуктов горения прямо зависит от синхронности совместной эксплуатации систем дымоудаления/ принудительного притока чистого воздуха; поэтому устройство, принципы их работы должны проектироваться так, чтобы они максимально дополняли друг друга.

Оборудование общего назначения

• Плюсы

  • Многофункциональность

  • Экономичность

• Минусы

  • Высокая степень износа, так как оборудование ежедневно используется для разных нужд обслуживаемого здания

  • Сложность регулирования, связанная с многофункциональностью систем

  • Риск повреждения СДУ при ремонте и реконструкции других инженерных коммуникаций, использующих то же оборудование

Выбирая между установками специального и общего назначения, важно помнить, что только в первом случае можно говорить о полном соответствии требуемым техническим характеристикам. Вентиляторы, клапаны, магистральные каналы и прочие элементы, спроектированные исключительно для нужд СДУ, создаются из материалов, которые обладают повышенными показателями термической устойчивости

Они не боятся высоких нагрузок и остаются инертны к различным химическим соединениям, которые могут содержаться в дыме. Это и отличает их от устройств общего назначения.

Работа системы дымоудаления, условия для установки

Система дымоудаления в жилых домах и местах скопления большого количества людей предусматривает наличие и связанное взаимодействие:

1. Каналов вентиляции, изготовленных из специальных материалов и покрытых огнестойким составом или независимых коммуникаций, имеющих отдельные воздуховоды и вентиляторы.
   Обычно эти конструкции имеют большое поперечное сечение и изготовлены из черной стали, толщиной не меньше 1,2 мм, обеспечивающей устойчивость приспособления к действию высоких температур.
2.  Термостойких установок для удаления гари, имеющие расход воздуха не менее 20000 кубометров в час и обладающие работоспособностью в условиях высоких температур. Такие вентиляторы устанавливаются на крыше жилого сооружения, приводятся в действие при поступлении сигнала с автоматической аппаратуры и способны совмещать удаление образующихся газов и подачу воздуха.
3. Клапаны для предотвращения попадания продуктов сгорания в зону других сооружений нормально открытого типа монтируются в системах воздушного теплоснабжения и кондиционирования, вентиляциях общеобменного типа.
4. Дымовые клапана используются в комплексе вентиляции для выведения дыма и служат для сбора образующихся газов и направления их в шахты, обеспечивающие их выведение во внешнюю среду.
5. Клапаны двойного действия, устанавливаемые в основной системе воздухообмена, выполняют при возгорании роль клапана огнезадерживающего типа. После устранения источника возгорания, приспособления переводятся в открытое положение, обеспечивающее выведение дыма или паров, при оборудовании здания газовой или порошковой системой тушения пожара.
6. Противопожарными клапанами нормально закрытого типа оборудуется приточная противодымная вентиляция. При отсутствии угрозы приспособления находятся в закрытом положении, после приема управляющего сигнала с системы управления автоматического типа(АСУ), они открываются для устранения чада, образующегося при горении.
7. Технологические люки дымоудаления, автоматически открывающиеся при возгорании, устанавливаются на крышах зданий и в отсутствии угрозы могут обеспечивать вентиляцию или освещение (световые купола или зенитные фонари).

Распространенные элементы системы

Перечисленные элементы в различных комбинациях могут входить в состав общей системы, обеспечивающей дымоудаление в многоэтажных жилых домах, больницах, атриумах, крытых рынках.

Среди перечисленных элементов есть конструкции специального типа, например вентиляторы для создания избыточного давления, обеспечивающего компенсацию дымоудаления. Такие устройства используются не во всех зданиях, перечень объектов, подлежащих обязательной установке противодымных систем оговаривается нормами СНиП и Федеральными Законами, в частности ФЗ №69 от 21.12.1994 «О пожарной безопасности». Остальные изделия, обеспечивающие устранение продуктов горения имеют общее назначение и могут использоваться при строительстве и монтаже систем вентиляции для зданий, необходимость обустройства которых не оговорена законодательством (шахты, клапаны различных конструкций).

Что такое дистанционный ручной пуск системы дымоудаления и подпора воздуха.

Этот вопрос самый сложный и не до конца проработан нормативно. Хотя может и до конца — но производители нашли лазейку.

Ручной пуск на русском языке может означать две вещи:

1. Пуск системы руками, минуя все системы автоматизации.
2. Пуск системы по желанию человека, а не по сигналу датчика или программе алгоритма.

Является ли запуск системы дымоудаления от нажатия извещателя пожарного ручного (ИПР) ручным дистанционным пуском?

Именно потому что ответ НЕТ и пишется эта статья.

Нажатие ИПР приводит к возникновению сигнала «Пожар2» в системе АПС и формировании соответствующего сигнала управления. Такой же сигнал управления формируется при сработке двух датчиков дыма.

То-есть это тоже автоматический пуск.

А какой тогда должен быть дистанционный ручной пуск?

Часто можно видеть решение проблемы — рядом с ИПР устанавливается … ИПР, только перекрашенный в другой цвет — желтый.

И обзывается этот ИПР вовсе не ИПР, а устройство дистанционного пуска (УДП).

Прям как в рассказе про то, как после запрета лам накаливания более 100Вт, на лампах накаливания, мощностью более 100 Вт, вместо «лампа» написали «термоизлучатель различного назначения».

Но надо отдать должное — логика работы адресных УДП другая — они не формируют сигнал «Пожар».

Кроме того, при отжатии УДП сигнал «Пуск» снимается сразу — сброс прибора осуществлять не нужно.

Подключаются эти УДП в туже АЛС что и соседний ИПР.

Формально нажатие УДП является ручным дистанционным пуском.

А сточки зрения духа закона?

Наличие двух одинаковых устройств рядом наоборот ухудшает ситуацию, создавая путаницу.

К тому же если АПС не работает, то не работает и УДП.

Возможно я что-то не понимаю, но выглядит как полная глупость.

Давайте рядом еще поставим синий ИПР с надписью «Пуск оповещения», желтый «Пуск пожаротушения» и синий «Разблокирование замков».

Многие шкафы управления имеют входы для подключения внешних пультов дистанционного управления (ПДУ).

Именно такой пуск и можно в полном смысле считать ручным дистанционным и нам требуется растянуть линию дистанционного (внешнего) ручного пуска на все кнопочные посты на путях эвакуации.

Не очень хочется так делать — да и не имеет смысла так делать.

Разве что установить кнопочные посты в помещении дежурного — это очень даже имело бы смысл.

На следующем фото кнопочные посты систем общеобменной вентиляции, но смысл ясен.

Во первых, такие дополнительные входы есть не на всех сертифицированных шкафах.

Шкафы управления Болид ШКП и Плазма-Т ШУВ имеют только один вход пуска сигналом 24В и он уже задействован для автоматического пуска из АПС.

Использование этого входа еще как-то проблематично, хотя бы из-за наличия контроля целостности уже существующей цепи пуска из АПС.

Во вторых, систем противодымной защиты будет несколько: и что — ставить кучу кнопок везде?

Каким же должен быть ручной дистанционный пуск системы противодымной защиты?

Теперь, после написания этой статьи, понимаю: почему в некоторых проектах адресные линии устройств противопожарной защиты никак не связаны с адресными линиями АПС и подключены к разным сетевым контроллерам.

Казалось бы — зачем дублирование и удвоение проводов в смете?

Хотя, наверное, цель была не в этом следовании духу закона, а в разделении разных систем по разным сметам и подрядчикам.

Встречаются такие проекты, основанные на оборудовании системы Рубеж протокола R3: один прибор «Рубеж-2ОП» предназначен для подключения адресных устройств АПС, другой — для подключения адресных устройств систем дымоудаления, подпора воздуха, управления инженерными системами здания.

И эти несколько приборов «Рубеж-2ОП» дружат по сети RS-485 — они используют одно адресное пространство зон и устройств.

У них все общее, кроме собственных выходов на плате «Рубеж-2ОП» — ими нельзя управлять из другого «Рубеж-2ОП» (по крайней мере так было в 1-м протоколе).

Такая интеграция возможна не в каждой системой безопасности. В вечном споре Болид или Рубеж это будет в копилку преимуществ Рубеж.

Сетевые контроллеры С2000М такое не могут.

Если подобное мутить на оборудовании Болид, то придется сигнал от одного сетевого контроллера С2000М передавать к другому от контактов сигнально-пускового блока «С2000-СП1» на шлейфа прибора «Сигнал-10».

Виды противодымной защиты

С развитием строительных технологий в конструкцию новых сооружений стали закладывать определенные виды противодымной защиты. Тоже самое происходит в процессе реконструкции старых зданий. Так, улучшается их пожарная безопасность.

Системы защиты от дыма делятся на пассивную и активную. При пассивном виде противодымной защиты конструкция сооружения такова, что дым не может распространиться по всей его площади, удаляясь сразу с места появления. При активном виде монтируется непосредственно система вентиляторов, клапанов, воздуховодов и прочих технических средств, обеспечивающих удаление дыма и приток свежего воздуха.

Также выделяются системы с естественным и искусственным включением.

Пассивная система противодымной защиты

К пассивной системе защиты от дыма и его удаления относится блок технических средств, направленных на ограничение распространения дыма и других продуктов горения по внутренним помещениям зданий и сооружений. Таким образом, удается избежать задымления эвакуационных путей и выходов. Также предусматривается возможность создания незадымляемого пространства для обеспечения безопасного нахождения персонала, обслуживающего оборудование с непрерывным циклом работы.

Активная система противодымной защиты

Активная система защиты от дыма

В основе активной системы защиты от дыма стоит комплекс приточно-вытяжных вентиляторов. В их задачу входит обеспечение во время пожара активного удаления всех продуктов горения в защищаемых и смежных помещениях и приток чистого воздуха в них. За счет образования избыточного давления на путях эвакуации обеспечивается возможность беспрепятственного выхода людей из опасной зоны.

Различаются системы с естественным побуждением и искусственным.

Системы с естественным побуждением

В системе дымоудаления с естественным побуждением используются законы физики, то есть, нагретый в очаге пожара воздух вместе с продуктами горения поднимается вверх, остается только предоставить ему возможность проследовать транзитом наружу. Для этих целей используются специальные устройства:

• дымовые люки,
• шахты с дымовыми клапанами,
• не задуваемые фонари.

Применяются такие системы в театрах и клубах над сценой, производственных цехах у выходов, на лестничных клетках в больницах, складах с высотным хранением и т.п. Удалить дым из подвальных и цокольных помещений можно через окна на внешних стенах. На дверях не задымляемых лестничных клеток обязательна установка доводчиков.

Системы удаления дыма должна иметь как автоматический, так ручной режим включения и отключения.

Системы с искусственным побуждением

Системы удаления дыма с искусственным побуждением применяются в:

• многоэтажных зданиях и местах хранения большого количества бумажных носителей (архивах, библиотеках и т.д.);
• производственных помещениях, расположенных в подвалах, но не примыкающих к наружным стенам;
• коридорах без естественного освещения у зданий ниже 10 м, предназначенных для эвакуации более чем 50 человек;
• поэтажных коридорах для удаления дыма через специальные не горючие шахты.

Запускаться система должна как автоматически, так и в ручную.

Установка оборудования

Обязательным условием монтажа дымоудаления является соблюдение последовательности этапов работы:

• сначала прокладывают распределительную сеть;
• затем идет монтаж вентиляторов — осевых, радиальных, крышных вентиляторов дымоудаления;
• воздуховоды обрабатывают огнезащитным покрытием;
• устанавливают клапаны и автоматику;
• проводят пусконаладочные работы.

Для равномерного распространения воздуха систему оборудуют диффузорами и решетками, иногда специальными фильтрами (очистка от микрочастиц).

К основным проблемам, возникающим в процессе работы, относятся:

• последующая установка сэндвич-панелей — огнестойких перегородок: может понадобиться переделка разводки из-за перенаправления воздушных потоков;
• в разделе «Воздуховоды» СНиПа 41-01-2003 не прописаны схемы прокладки в различных типах зданий, из-за чего полное выполнение требований по проектированию бывает затрудненным/невозможным;
• непредсказуемость развития сюжета при пожаре: все системы дымоудаления испытывают в искусственно созданных условиях посредством холодного дыма.

Планирование эвакуации людей

Безопасную эвакуацию людей на случай возникновения пожара предусматривают при планировке зданий. План эвакуации должен обеспечить людям при возникновении пожара возможность покинуть здание в течение минимального времени, которое определяется кратчайшим расстоянием от места их нахождения до выхода наружу. К плану эвакуации любого помещения предъявляются следующие требования.

1. Число эвакуационных выходов из зданий, помещений и с каждого этажа зданий определяется специальным расчетом, но должно составлять не менее двух. Эвакуационные выходы должны располагаться во всех частях и корпусах здания. При этом лифты и другие механические средства транспортирования людей при расчетах не учитывают.
2. Ширина участков путей эвакуации должна быть не менее 1 м, а дверей на путях эвакуации не менее 0.8м.
3. Ширина наружных дверей лестничных клеток должна быть не менее ширины марша лестницы, высота прохода на путях эвакуации — не менее 2 м.
4. При проектировании зданий и сооружений для эвакуации людей должны предусматриваться следующие виды лестничных клеток и лестниц: незадымляемые лестничные клетки (сообщающиеся с наружной воздушной зоной или оборудованные техническими устройствами для подпора воздуха); закрытые клетки с естественным освещением через окна в наружных стенах; закрытые лестничные клетки без естественного освещения; внутренние открытые лестницы (без ограждающих внутренних стен); наружные открытые лестницы. Для зданий с перепадами высот следует предусматривать пожарные лестницы.
