Датчик дыма пожарный: назначение, виды и особенности

Датчики пламени. Сфера применения

Довольно эффективные устройства обнаружения начальных признаков пожара. Устанавливаются, когда:

• необходимо зафиксировать начало пожара на самых первых моментах возгорания, когда дыма еще нет, а температура воздуха не успела повыситься;
• на открытых площадках, где дымовые, тепловые приборы будут малоэффективны;
• в местах хранения материалов, веществ, воспламеняющихся без предварительного тления, появления дыма.

Открытое пламя можно увидеть в ультрафиолетовом, а также инфракрасном спектре. Исходя из этого, чувствительный элемент датчиков может быть соответственно ультрафиолетовым либо инфракрасным.

Ультрафиолетовые приборы устанавливаются на больших площадях (до 200 м²) на высоте до 20 м. Постоянно инспектируют пространство в данном диапазоне. При появлении возгорания повышается активность разрядов между электродами в индикаторе. Это отмечается излучателем. Время от обнаружения возгорания до реакции – 5 секунд.

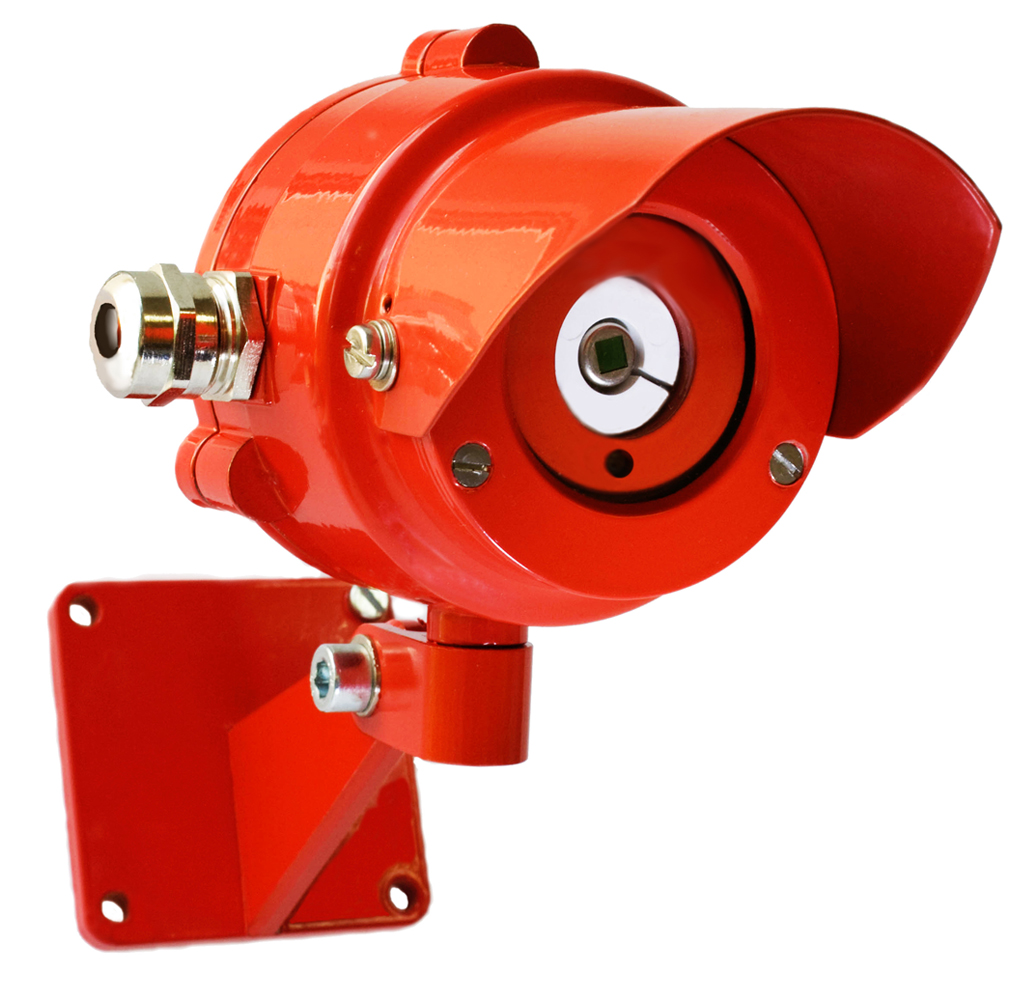

Датчик анализатор пламени

Инфракрасные установки за 3 секунды определяют источник возгорания на расстоянии до 20 м с помощью чувствительного элемента, который фиксирует повышение инфракрасного излучения во время горения пламени.

Рекомендуется устанавливать там, где много пыли.

Ручные извещатели пожарной системы

Для того, чтобы перевести систему пожаротушения в режим обнаружения возгорания человеком, устанавливают ручные извещатели. Представляют собой пластиковый/металлический корпус со стеклянно/пластиковой крышкой. Внутри размещается кнопка/рычаг. При возникновении необходимости активизировать ручной режим, крышка открывается (разбивается), нажимается кнопка.
Ручные извещатели должны устанавливаться на путях эвакуации

Подготовка проекта и расчёт

Проектирование комплексных систем охранно-пожарной сигнализации представляет собой первый этап установки и предполагает выполнение целого комплекса технических мероприятий. От их качества зависит эффективность работы пожарной и охранной части сигнализации.

Заниматься разработкой проекта должны исключительно профессионалы, способные производить сложные расчёты режимов работы большой группы пожарных и охранных устройств с учётом их конкретного местонахождения.

Поскольку отдельные составляющие охранно-пожарной сигнализации (датчики и диспетчерский пульт) объединяются посредством шлейфа – основное внимание при проектировании уделяется разметке трассы его прокладки. В процессе установки следует предусмотреть дополнительную защиту кабелей и проводов, которые, согласно проекту, должны прокладываться в трубах (или в специальной защитной гофре)

В процессе установки следует предусмотреть дополнительную защиту кабелей и проводов, которые, согласно проекту, должны прокладываться в трубах (или в специальной защитной гофре).

При разработке технического проекта охранно-пожарной сигнализации также должны учитываться особенности конструкции данного объекта, по элементам которой обычно ведётся установка соединительных линий (шлейфа). Для этого следует тщательно изучить планировку объекта и подготовить экспертную оценку, содержащую следующие обязательные разделы:

• уровень сложности конструкции;
• размеры служебных помещений и комнат;
• особенности планировки.

При проектировании охранно-пожарной системы особо пристальное внимание должно быть уделено зонам повышенной пожароопасности, которые особым образом выделяются на общем плане. Перед началом проектных работ также рекомендуется тщательно изучить все указания руководств, касающихся правил проведения электротехнических работ

Перед началом проектных работ также рекомендуется тщательно изучить все указания руководств, касающихся правил проведения электротехнических работ.

Подготовка проектной документации для установки охранно-пожарной сигнализации включает в свой состав составление технического задания, учитывающего требования заказчика.

Изучается планировка и особенности конструкции строения или объекта. Подготавливается смета, подтверждённая специальными расчётами. Согласовываются особо важные моменты проектных работ с заказчиком, после чего происходит окончательное подписание подготовленных документов.

Перед началом работ по установке делаются соответствующие расчёты, позволяющие выбрать оптимальную архитектуру системы, для монтажа которой потребуется минимум затрат. Учёт этих факторов существенно влияет на окончательную стоимость комплекта охранного противопожарного оборудования.

Также необходимо уточнить требуемое сечение сигнальных проводников и определиться с ёмкостью независимого источника питания (аккумулятора).

Виды ПС

По способам обнаружения и передачи тревог, пожарные сигнализации можно разделить на несколько типов:

1. Адресные.
2. Безадресные.
3. Пороговые.
4. Аналоговые.

Проведем краткий обзор всех типов. Некоторые варианты могут между собой пересекаться, их называют комбинированными.

Адресная ПС

В таких сигнализациях, сигнал «Пожар» формируется по другому алгоритму. Приемно-контрольный прибор (ПКП), получает информацию о состоянии всех датчиков контролируемого пространства о характеристике окружающей среды. Анализируя динамику, с которой меняются эти параметры, ПКП принимает решение о подачи сигнала «Пожар».

Основная фишка этой системы состоит в том, что сигнал пожарной тревоги принимает не отдельный датчик, а приемно-контрольный прибор на основании анализа изменения данных поступающих от извещателей.

В каждом извещателе, установленном в системе установлен свой адрес, который участвует в протоколе обмена данных между извещателем и ПКП. Поэтому, ПКП знает точное место, где сработал извещатель. Благодаря этому можно более оперативно реагировать на ситуацию.

Безадресные системы ПС

Такие пожарные системы имеют простую конструкцию, основная функция её, это отработка определенных алгоритмов, в зависимости от сигналов, поступивших от датчиков. Извещатели в этих системах обычно недорогие и несложные приборы. Их задача распознавать только три состояния работы: «Пожар», «Замыкание», «Обрыв шлейфа». Такие приборы имеют небольшую цену, но потребуется много кабеля для её монтажа. Их можно разделить на три типа.

Тип 1: трехпороговая безадресная ПС.

В этой сигнализации, она еще называется однопороговой, сигнал «Пожар» формируется, когда сопротивление шлейфа достигает определенного значения. Шлейф может принимать три значения сопротивления. Они соответствуют сигналам: «Пожар», «Короткое замыкание», «Обрыв». Такие типы ПС применяются на объектах большой и малой сложности. Монтаж такой сигнализации требует использования большого количества монтажного кабеля.

Тип 2: безадресная четырехпороговая система.

Её могут называть двухпороговой. Это вызвано тем, что в ней формируются два типа сигнала: «Пожар» и «неисправность». По сравнению с предыдущим типом, ПКП распознает два уровня сопротивления, поступающих от извещателей. Один соответствует сигналу «Пожар», второй «Неисправность». Сигналы выдаются датчиками, имеющими внутренний блок самодиагностики. Хорошо подходят для установки на небольших объектах.

Тип 3: безадресная четырехпороговая система 2.

Она способна различать сопротивления срабатывания одного или нескольких извещателей. Когда в этой системе срабатывает один извещатель, то выдается сигнал «Пожар 1», он считается сигналом потенциальной опасности, если сработало два и более, получаем сигнал «Пожар 2», это 95% гарантия пожара. Он включается алгоритм пожаротушения, запрограммированный в устройстве ПКП.

В таких пожарных сигнализациях часто наблюдаются ложные включения извещателей подключенных к одному шлейфу.

Пороговые ПС

Пороговые пожарные сигнализации относят к традиционным системам. Используемые датчики пожарной сигнализации, пребывают в одном из двух состояний: «Пожар» и «Норма». Когда датчик срабатывает, в шлейфе происходит скачек напряжения. Приемно – контролирующие приборы выдают сигнал пожар.

Однако ПКП не различают ложных срабатываний от начала пожара. Для минимизации ложных тревог, извещатели могут дублироваться. К плюсам такой системы относится ее относительная дешевизна, простота монтажа и управления.

К минусам можно отнести следующие пункты:

1. Отсутствует диагностика датчиков.
2. Нет сигнала неисправности.
3. Большой расход материалов для монтажа.
4. Температурный датчик обнаруживает возгорания при достижении определенной температуры.

При монтаже пороговые ПС используют два варианта подключения шлейфов: радиальное и модульное. Радиальное подключение, подключает ПКП по лучевой структуре. В случае пожара место, откуда он пришел сигнал, можно локализовать, только до шлейфа.

При модульном подключении, вы получите возможность осуществлять больший контроль пожарных извещателей. Вовремя находить поломку, принимать меры к её устранению.

Аналоговые ПС определяют место возгорания по номеру шлейфа. При наличии большого количества датчиков, подключенных к одному шлейфу, определить место возникшего возгорания затруднительно. Такую сигнализацию лучше использовать для небольших объектов. Она имеет небольшую стоимость оборудования и эксплуатации.

Способы передачи сигналов

Сигналы от извещателей передаются по специальным проводам и кабелям – шлейфам, которые предусмотрены проектом сигнализации.

Существуют несколько видов пожарной сигнализации:

• пороговая;
• адресно-опросная;
• аналоговая.

В зависимости от вида, схема прокладки шлейфов и сами они сильно различается.

Для установки пороговой сигнализации достаточно простого двужильного кабеля, соединяющего последовательно группы по несколько датчиков. По такому шлейфу будет только передаваться информация – «есть сигнал» или «нет сигнала». Это будет соответствовать состояниям датчиков «норма» или «срабатывание, тревога». Срабатывание любого из датчиков подаст сигнал о возгорании на всем участке, защищаемом группой.

Для аналоговой системы оповещения уже нужен сигнальный кабель, по которому постоянно будет проходить сигнал, сообщающий на пульт управления о состоянии датчика и передающий его показания. Здесь передаваемая информация имеет гораздо больший объем. Помимо сведений о состоянии датчика – «норма», «тревога», «тест», еще должны передаваться данные о параметрах, измеряемых датчиком – температуре окружающей среды, освещенности, химическом составе воздуха.

Прибывшая на пульт управления информация обрабатывается процессором, и далее производятся соответствующие действия. В пороговых системах эти действия заключаются в информировании оператора о срабатывании группы извещателей или включении заранее установленной системы тушения оросительного типа (спринклерной или дренчерной). В более совершенных адресно-опросных и аналоговых пожарных устройствах выявляется точное место, причина срабатывания и подается сигнал для всей системы пожаротушения к принятию обусловленных и запрограммированных заранее мер.

Цены на монтаж

Установка прибора ОПС (за 1 шт.) на 1 луч	414,95	417,31	832,26
Установка прибора ОПС (за 1 шт.) на 2 луча	745,21	417,31	1162,52
Установка прибора ОПС (за 1 шт.) на 3-4 луча	435,12	417,31	852,43
Установка прибора ОПС (за 1 шт.) на 5-10 лучей	918,45	417,31	1335,76
Установка прибора ОПС (за 1 шт.) на 12-30 лучей	1524,23	417,31	1941,54
Установка промежуточных устройств (за 1 шт.) расширитель до 5 лучей	552,44	417,31	969,75
Установка промежуточных устройств (за 1 шт.) расширитель до 10 лучей	316,56	417,31	733,87
Установка промежуточных устройств (за 1 шт.) согласования и  управления	157,86	417,31	575,17
Установка пожарных извещателей (за 1 шт.) тепловой, ручной	37,75	320	357,75
Установка пожарных извещателей (за 1 шт.) дымовой	75,82	350	425,82
Установка пожарных извещателей (за 1 шт.) линейный (излучатель — фотоприемник)	335,59	200	535,59
Установка пожарных извещателей (за 1 шт.) любой во взрывозащищенном исполнении	520	417,31	937,31
Установка световых оповещателей «ВЫХОД» (за 1 шт.)	217,9	—	217,9
Установка динамика для оповещения о пожаре (за 1 шт.) в помещении	83,1	320	403
Установка динамика для оповещения о пожаре на улице	192,15	417,31	609,46
Установка охранных извещателей (за 1 шт.) на открывание дверей, окон	38,31	250	288,31
Установка охранных извещателей (за 1 шт.) на движение, разбитие стекла, пролом	294,23	417,31	827,12
Установка охранных извещателей (за 1 шт.) излучатель — фотоприемник	335,59	834,62	612,36
Установка охранных извещателей (за 1 шт.) извещатель емкостной	409,81	417,31	827,12
Установка охранных извещателей (за 1 шт.) извещатель ультразвуковой	195,05	417,31	612,36
Установка коробки ответвительной (за 1 шт.):	40,85	—	40,85
Установка оповещателей (за 1 шт.) светового, звукового	350	—	350
Установка оповещателей (за 1 шт.) светозвукового	500	—	500
Установка блока питания (за 1 шт.)	319,5	1260,13	1579,63
Прокладка провода открытой проводки (за 1 м.) по деревянному основанию	4,73	—	4,73
Прокладка провода открытой проводки (за 1 м.) по кирпичному основанию	19,77	—	19,77
Прокладка провода открытой проводки (за 1 м.) по бетонному и метал. Основанию	32,7	—	32,7
Прокладка короба	38,36	—	38,36
Укладка провода в коробе	5	—	5
Прокладка металлорукава (гофротрубы)	52,89	—	52,89
Затягивание провода в металлорукав (гофротрубу)	8,82	—	8,82
Замер сопротивления изоляции на одну зону	—	25,1	25,1

Устройство датчика

Прибор состоит из внутренней функциональной начинки и пластикового корпуса, обеспеченного компактной оснасткой для фиксации. Внутри содержатся преобразователи, которые воспринимают целевую величину – признак, позволяющий зафиксировать факт возгорания. Это чувствительный элемент, в данном случае обрабатывающий параметры задымления в обслуживаемой зоне. При этом существуют как многофункциональные, так и узконаправленные устройства. Первый тип дымовых пожарных датчиков контролирует только показатель одного признака. Многофункциональные приборы, в свою очередь, могут сравнивать и обрабатывать сразу несколько сигналов – например, кроме задымления, также учитывать температуру. В сложных моделях также предусматриваются возможности для тонкой настройки чувствительности. Эта опция позволяет повышать или понижать порог срабатывания, отсекая ложные сигналы.

Обзор популярных моделей дымовых извещателей

Самая популярная и распространенная модель датчика ИП 212-141

Модель ИП 212-141 предназначается для фиксации задымления  в закрытых помещениях. Подключается к системе через двухпроводной шлейф.  Сигнал «Тревога» передается также через шлейф. Конструкция датчика надежно защищена от перепадов температур, уровня влажности, действия пламени и объема освещенности помещения. Работает круглосуточно совместно с приемно-контрольным прибором ППКОП 019-8-1 или ППКОП 0104065-20-1. Его чувствительность позволяет обнаружить самые минимальные концентрации частиц дыма (0,05-2 дБ/м) в воздухе. Для стабильной работы требуется постоянное напряжение в 9-30 В. На корпусе установлен светодиод, по изменениям которого можно судить о исправности датчика и его переходе в режим «Тревога».

После устранения задымления датчик будет сохранять положение «Пожар» до того, пока на приемно-контрольном приборе не будет сброшено его состояние с полным отключением питания на несколько секунд. Используется в складских и офисных помещениях. Вес извещателя ИП 212-141 составляет около 200 гр. Минимально гарантируемый срок службы составляет 10 лет. Конструкция оптико-электронного извещателя ИП 212-141 состоит из дымового датчика и розетки. При изменении состояния фотоприемника уменьшается его сопротивление, после чего светодиод перестает мигать и его свечение становится постоянным.

Модель извещателя «Аврора-01»

Модель «Аврора-01» — извещатель пожарный дымовой ИП 212-81 – автономное устройство, предназначенное для обнаружения признаков горения в помещении. Дымовой детектор реагирует на изменение состояния воздушной среды, формируя сигнал тревоги в отдельно выделенном помещении.

Достоинство ИП 212-81:

• высокая чуствительность;
• надежная защита фотоприемника от агрессивной среды;
• удобный монтаж устройства;
• минимальная продолжительность работы более 10 лет;
• исключает ложные срабатывания;
• поддерживает стабильное функционирование при высоких и низких температурах;
• имеется встроенная сирена для оповещения;
• световая индикация датчика видна со всех сторон.

Датчик марки «Аврора-01» может функционировать как в автономном режиме, так и в комплексе автоматической системы обнаружения пожара и его тушения. В составе конструкции имеется пара пылесборников для защиты конструктивных элементов устройства, светоотражатель с дополнительной защитой от стороннего освещения, специальная сетка для защиты от насекомых, а также сверхчувствительная камера приема дыма, работающая во всех направлениях помещения.

Оптико-электронные детекторы дыма марки ИП 212-142 способны обнаружить возгорание еще на стадии образования минимального задымления. Устанавливается в помещениях любого назначения. Устройство не изменяет своего состояния при изменениях температуры воздушной среды, при наличии пламени, а также на наличие или отсутствие освещения в помещении. Пожарный извещатель ИП 212-142 и встроенный микропроцессор максимально точно формируют сигналы «Тревога» и «Пожар».

Дымовой извещатель ИП 212-142

Преимущества модели ИП 212-142:

• в течение 10 секунд формируется сигнал «Пожар» с максимальной гарантией результата;
• отсутствует вероятность ложных срабатываний;
• дизайн корпуса вписывается в любой интерьер;
• работает в температурном диапазоне -10…+55 градусов Цельсия;
• в комплекте поставляется элемент питания, обеспечивающий напряжение в 9 В.

Благодаря небольшой стоимости данную модель пожарного дымового извещателя можно устанавливать и в социально значимых зданиях и сооружениях. Цена обусловлена тем, что пластик, из которого изготовлен корпус извещатель, является материалом вторичной переработки.

Датчик ДИП-34АВТ

Марка ДИП-34АВТ производства компании «Болид» с пульсирующим сигналом подключается к системе через шлейф. Осуществляет контроль за наличием задымления помещения при пожаре. Устанавливается чаще всего на территории коттеджей, дачных домов, кухнях, котельных. При срабатывании фотоприемника датчиков выдается сигнал «Пожар», после чего производится запуск встроенной сирены. Уникальная особенность данной модели извещателя дымового пожарного заключается в том, что датчик самостоятельно оповещает о необходимости смены аккумулятора.

Достоинства извещателя и оповещателя ДИП-34АВТ:

• обнаружение пожара на стадии возгорания;
• на корпусе установлена кнопка «Тест», позволяющая определить работоспособность оборудования;
• имеется встроенная защита от насекомых и пыли.

Видео: Виды дымовых извещателй

Другие классификации

Противопожарные датчики делятся не только на виды, но и классифицируются по типу передаваемого сигнала на пульт управления сигнализацией. Они бывают однорежимными, двухрежимными, многорежимными и аналоговыми. Первый тип не используется и снят с разработки. Двухрежимные сенсоры могут сообщить о пожаре и послать сигнал об отсутствии возгораний на периметре.

Многорежимный тип формирует сигналы нескольких типов. Это позволяет не только отслеживать ситуацию во время возникновения и начала пожара, но и осуществлять анализ возможного появления очага возгорания. Аналоговые датчики реагируют на преодоление порога чувствительности. Они способны передавать информацию об изменении параметров температуры окружающей среды, задымленности и т. д.

Датчики классифицируются также по способу передачи информации и бывают следующими: проводными и беспроводными. В первом случае обмен информацией между устройствами осуществляется по кабельной продукции, а во втором — при помощи радиопередатчиков или беспроводного интернета.

Способ установки

При покупке сенсора важен способ установки. Они классифицируются на: точечные, многоточечные и линейные. Первый тип — устройство, устанавливаемое для контроля определенного участка. Многоточечные сенсоры устанавливаются в различных местах помещения. Они объединены одним управляющим модулем. Линейные применяются в определенной последовательности. Устройства позволяют контролировать распространение огня и дыма.

Адресные и неадресные

Кроме того, извещатели можно условно разделить на 2 группы со стороны опроса центром управления противопожарной сигнализации:

• неадресные;
• адресные.

Первый тип находится в двух состояниях: «норма» и «пожар». Отделение сообщений о тревоге от системных осуществляется различным диапазоном сопротивлений для пожарного шлейфа. Если на шлейфе установлено 8 сенсоров, определить срабатывание определенного извещателя можно только визуально. При активации датчика из-за обрыва провода или коротком замыкании, нужно прозвонить шлейф полностью. Чтобы сбросить сигнал тревоги, следует выполнить отключение сенсора от питания.

Адресный извещатель — устройство, имеющее собственный адрес

Оно может находиться в следующих состояниях: «норма», «пожар», «неисправность», «внимание». Извещатель позволяет точно определить место образования возгорания пожара или задымления

Датчики поддерживают режим диагностики, следовательно, можно будет легко обнаружить устройство, которое нуждается в обслуживании. Если подсоединение сенсоров выполнено по топологии «кольцо», то при обрыве провода группа датчиков распадается на 2 независимых участка. Работоспособность групп при этом сохраняется.

Основным преимуществом считается возможность установки одного датчика на комнату. Это возможно, когда площадь его действия больше помещения. К минусам можно отнести высокую цену и несовместимость с неадресным типом при подключении к охранной противопожарной сигнализации.

Оповещатели

Подобные приспособления представляют собой сенсоры, которые наблюдают за обстановкой на подконтрольной территории путем отслеживания отдельных показателей, характерных при появлении очага пожара: задымление, высокие температуры, ИК излучение. Сенсоры-оповещатели отличаются некоторыми характеристиками:

• Сутью функционирования. • Способом отправки сведений на контрольно-приемное оборудование. • Типом управления характеристик.

Главной характеристикой принято считать алгоритм появления сигнального уведомления о возгорании. Оповещатели пассивного типа, которые являются самыми распространенными, считывают температурные характеристики либо задымление при их прямом влиянии на детектор. Оповещатели активного типа осуществляют наблюдение за ИК излучением и имеют в своем составе приспособления для приема и излучения.

Устройство и принцип работы пожарной сигнализации

Чтобы разобраться, как работает пожарная сигнализация, нужно рассмотреть какие элементы входят в ее состав. Стандартный набор пожарно-охранного комплекса включает в свой состав:

• специальные датчики в виде извещателей, которые могут передавать сигнал на центральный пульт управления;
• каналы передачи данных от извещателей к электронному блоку – они могут быть как проводными, так и радиоканалами;
• электронных модулей, которыми управляется пожарная сигнализация – принцип их работы основан на приеме и обработке сигналов от датчиков с последующей отправкой тревожных сигналов на пульты пожарной службы.

Работа сигнализации заключается в непрерывном считывании информации с пожарных извещателей, которые располагаются в нескольких зонах помещения. При выявлении одного из факторов начала пожара – рост температуры, появление дыма или огня, произойдет срабатывание одного или нескольких извещателей, которые передадут сигнал на центральный пульт сигнализации. Он, в свою очередь, осуществит передачу сигнала тревоги на пульт пожарной службы, а также на мобильные устройства владельцев охраняемой недвижимости.

Схема работы пожарной сигнализации

На что срабатывает пожарная сигнализация?

Чтобы гарантировать высокий уровень безопасности на объекте, нужно знать на что срабатывает пожарная сигнализация и, исходя из этого, располагать требуемые датчики-извещатели.

На что срабатывает пожарная сигнализация

В зависимости от используемого сенсора и конструкционного решения извещателя он может реагировать:

• на наличие дыма в помещении;
• на повышение температуры воздуха выше граничного значения;
• на электромагнитные волны в инфракрасном, ультрафиолетовом или оптическом диапазоне.

Компоненты, которые входят в пожарную сигнализацию

Принцип работы пожарной сигнализации в квартире или на другом объекте основан на использовании специальных извещателей, которыми владеет любая противопожарная сигнализация – как работает каждый из компонентов сигнализации будет рассмотрено ниже.

Датчики определения наличия дыма

Функционирование таких извещателей основано на срабатывании оптической системы при попадании дыма в рабочую область датчика. В состав функциональной схемы входит светодиод, генерирующий направленный луч света, а также фотоэлемент. При появлении дыма, свет от светодиода рассеивается и попадает на фотоэлемент, что приводит к генерированию в нем тока и срабатыванию датчика.

Датчик дыма для пожарной сигнализации

Тепловые извещатели

Рост температуры является одним из факторов, на что реагирует пожарная сигнализация. Внутри датчика располагаются специальные контакты, которые в разведенном состоянии удерживаются с помощью элементов из сплава Вуда. При увеличении температуры выше 68 ºС происходит расплавление этого сплава, что приводит к замыканию пружинных контактов.

Тепловой извещатель для сигнализации

Интегральные извещатели

Это еще один тип пожарных датчиков, которые позволяют разобраться, как устроена пожарная сигнализация. В конструкции такого типа извещателей имеются специальные металлические элементы, сопротивление которых возрастает при увеличении температуры. Вследствие этого изменяется и величина тока, проходящего в функциональной схеме датчика, что приводит к его срабатыванию.

Извещатели пламени

Устройство охранно пожарной сигнализации предусматривает возможность использования еще одного типа извещателей – реагирующих на открытое пламя или на тлеющие очаги. Этот тип датчиков позволяет фиксировать один из спектров электромагнитных волн, которые возникают при появлении пламени в помещении.

Извещатели пламени

Все перечисленные извещатели связаны с электронными блоками сигнализации, на которые они передают тревожный сигнал при срабатывании. Для этого используется проводной или радиоканал. После получения сигнала от датчика электронным блоком будет передана информация на пожарные пульты соответствующих служб.

Заключение

Благодаря широкому спектру различных извещателей состав и устройство пожарной сигнализации может варьироваться, позволяя создавать охранные конфигурации, которые наиболее оптимально будут подходить под конкретный объект. Различные функциональные возможности датчиков позволяют выявлять возгорание на самой начальной стадии, что позволяет своевременно среагировать и предупредить большую беду.

Принцип работы системы

Для обеспечения пожарной безопасности устанавливают сигнализацию, которая в случае возникновения задымления оповещает тревожным сигналом. Подобный способ является действенным. Система способна спасти множество жизней, а также сберечь имущество. В данной статье рассмотрим подробнее особенности и функционал системы пожарных датчиков.

В тех помещениях, где есть угроза возгорания, подключение пожарных датчиков производится в обязательном порядке. Ранее подобное оборудование использовалось исключительно на промышленных складах. На сегодняшний день система является стандартной и незаменимой, поскольку устанавливают ее по умолчанию во время строительства квартир. Это происходит в первую очередь для обеспечения безопасности в дальнейшем, поскольку в настоящее время во время отделки квартирного помещения используется огромное количество материалов, которые очень легко воспламеняются.

Система, в свою очередь, состоит из группы приборов, которые объединены и действуют благодаря конфигурации. При обнаружении проблемы возгорания система передает сигнал тревоги на специальный пульт пожарных, что способствует их незамедлительному приезду на место возгорания. Улучшенные системы способны передавать информацию о местоположении очага возгорания. В целях проведения эвакуации на территории срабатывает мощный звуковой сигнал. Существует несколько типов пожарных извещателей. О них будет изложено ниже.

УСТРОЙСТВО ОХРАННЫХ ИЗВЕЩАТЕЛЕЙ

Поскольку основным различием между охранным и пожарным извещателем является устройство и принцип работы сенсора имеет смысл остановиться на этом моменте.

Основными типами охранных датчиков являются:

• оптико электронные;
• радиоволновые и ультразвуковые;
• акустические;
• вибрационные;
• магнитоконтактные.

Оптико электронные используют инфракрасный (ИК) принцип обнаружения. Они могут быть пассивными и активными. Кстати, этот принцип используется не только в охранных, но и пожарных системах.

У пассивных извещателей чувствительным элементом является пироэлектрический модуль, который при изменении распределения ИК излучения в контролируемой зоне генерирует электрические импульсы.

Происходит это за счет разницы в излучении в секторах зоны обнаружения, формируемых линзой прибора.

Активные контролирует уровень излученного и принятого инфракрасного сигнала. Они имеют линейную зону обнаружения. При пересечении движущимся объектом луча его интенсивность на приемнике падает, что приводит к формированию тревожного извещения.

Радиоволновые и ультразвуковые используют для обнаружения эффект Допплера – изменение частоты сигнала при его отражении от движущегося объекта.

Все эти типы часто называют датчики движения, в зависимости от устройства они имеют объемную, поверхностную или линейную зоны обнаружения.

Акустические извещатели в качестве сенсора используют микрофон и обнаруживают звук разбитого стекла за счет анализа спектра частот, сопровождающего разбитие остекления. В их работе используются алгоритмы обработки, направленные на снижение уровня ложных тревог и обеспечения высокого уровня достоверности обнаружения.

В состав вибрационных входит пьезоэлектрический датчик. Срабатывают такие извещатели при попытках разрушения строительной конструкции путем ее пролома, выпиливания или высверливания.

Эти устройства для нормальной работы должны иметь надежный механический контакт с блокируемым объектом.

Магнитоконтактные извещатели устроены проще всего. Они состоят из двух частей:

• магнита;
• геркона.

Последний представляет собой магнитоуправляемые контакты – отсюда название, которые за счет увеличения (уменьшения) напряженности магнитного поля изменяют свое состояние. Электронных схем обработки не содержат, за исключением адресных и беспроводных исполнений.

Виды пожарной сигнализации

Для продуктивной работы системы пожарной сигнализации нужно предварительно разработать соответствующий алгоритм действий. Делать это лучше детально для того, чтобы во время паники точно знать, что делать. От этого зависит насколько критичными будут последствия. Кроме того, она также должна передавать информацию о составе системы и схемы работы. Она прилагается обычно к инструкции по техобслуживанию. Ниже будет предоставлен обзор самых популярных видов пожарных сигнализаций.

Пороговая

Устройство состоит из точечных пожарных извещателей, которые являются неадресными. Они наделены определенным уровнем чувствительности. Общая линия состоит из совокупности отдельных элементов. При возникновении опасности, прибор передает сигнал тревоги. Пульт системы никак не реагирует на адрес. Там отражены линии, которые связаны с сигнальным датчиком. Пороговый вид используется в небольших помещениях.

Адресно-пороговая

В данной системе присутствуют также приборы оповещения. Они срабатывают при наличии факторов. Сигнал передается посредством передачи сигнала в шлейф. Благодаря процессу обмена данными пульт производит реализацию алгоритма действий и указывает конкретное расположение, который подал сигнал тревоги.

Адресно-аналоговая

Данный способ считается самым эффективным. Он обладает преимуществами нескольких типов контуров. Решение о возникновении опасности осуществляется посредством пульта.

Дымовые приборы

Датчики размещаются на потолке. Это делается потому что дым поднимается вверх и там концентрируется. Дымовой как правило состоит из следующих компонентов:

1. Оптическая система.
2. Электронная плата.
3. Разъемный корпус.

Дымовой датчик

Работа средств пожарной сигнализации основывается на фиксировании появления дыма в корпусе посредством оптической системы. При возникновении дыма, прибор начинает отражать световые лучи, попадающие на фотоэлемент, который активируется. Контролируется это с помощью электронной схемы.  В случае проникновения пара или газа, тоже происходит срабатывание. Именно поэтому дымовой не устанавливают на кухне или в душевой. Монтаж пожарной сигнализации на территории места для курения провоцирует срабатыванию ложного сигнала тревоги.

Тепловой сигнализатор

Оборудование для пожарной сигнализации на потолке. Там находится тепло, которое выделяется огнем. Работает он по следующим причинам:

1. Увеличении температурных показателей.
2. Увеличении нагревания.

Датчики пламени

Корпус содержит контакты, которые отведены друг от друга с помощью механического напряжения. Средства пожарной сигнализации срабатывают при повышении показателя температуры до 70 градусов. Поскольку устройства совершенствуются.

Ручные пожарные извещатели

Принцип работы пожарной сигнализации состоит в обеспечении круглосуточной беспрерывной работы. Во время проявления начальных признаков пожара, двухпроводный шлейф срывается ручным способом. Это происходит благодаря ручному включению. В месте монтажа должна быть хорошая освещённость.
