Системы пожаротушения

Вредность установок

Покажем рейтинг наиболее опасных для имущества организации и здоровья человека автоматического противопожарного оборудования в виде таблицы по шкале от 0 до 5 баллов.

То есть, самую большую угрозу для здоровья людей представляют аэрозольные и порошковые автоматические установки, при этом являясь весьма бюджетными в плане монтажа и эксплуатации.

Эффективность применения этих двух видов очень высокая, поскольку их можно использовать в экстремальных условиях или при отрицательных температурах, в сооружениях с повышенной влажностью и пр.

Но здесь, конечно, надо позаботиться о здоровье и жизни обслуживающего персонала и постараться минимизировать данные риски.

Токсичность огнетушителя – важный параметр АСПТ, который во многом определяет выбор в пользу той или иной системы

Необходимо принять во внимание и характеристику инерционности комплекса – время от момента срабатывания до выброса материала для тушения. Для различных типов приборов этот период длительности будет неодинаковым

На этом можно закончить знакомство с автономными системами пожаротушения и стемами средств ликвидации пожара на любом современном предприятии.

Умея различать виды современных систем, способы их классификации, места их установки, этапы проектирования всего комплекса, связь АСПТ с противопожарной сигнализацией, читатель без труда сможет разобраться в тонкостях выбора и монтажа сложного, на первый взгляд, пожарного оборудования.

Действующие нормативные документы

«Основными нормативными документами при разработке АСПТ, их проектировании, монтаже, наладке, сервисном обслуживании являются: требования Технического регламента, Приказ МЧС России от 25 марта 2009 г. № 175, утвердивший свод правил СП 5.13130.2009 «Система противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования», Постановление Правительства РФ от 25.04.2012 № 390 «О противопожарном режиме», национальные стандарты (ГОСТы)».

В Федеральном законе от 22.07.2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» следует отметить несколько статей главы 19 раздела III:

• Статья 83. «Требования к системам автоматического пожаротушения и системам пожарной сигнализации»;
• Статья 84. «Требования пожарной безопасности к системам оповещения людей о пожаре и управления эвакуацией людей в зданиях и сооружениях»;
• Статья 85. «Требования к системам противодымной защиты зданий и сооружений»;
• Статья 86. «Требования к внутреннему противопожарному водоснабжению»;
• Статья 91. «Оснащение помещений, зданий и сооружений, оборудованных системами оповещения и управления эвакуацией людей при пожаре, автоматическими установками пожарной сигнализации и (или) пожаротушения».

Постановление Правительства РФ от 25.04.2012 № 390 «О противопожарном режиме» ввело в действие «Правила противопожарного режима в Российской Федерации», заменяющие ранее действовавшие Правила пожарной безопасности в РФ, утвержденные Приказом МЧС России от 18.06.2003 № 313 «Об утверждении Правил пожарной безопасности в Российской Федерации (ППБ 01-03)».

Кроме федеральных норм пожарной безопасности, существуют также городские нормы. В Москве, к примеру, действуют Московские городские строительные нормы МГСН 5.01-01 «Стоянки легковых автомобилей» и МГСН 4.04-94 «Многофункциональные здания и комплексы».

Так, согласно нормам пожарной безопасности, АСПТ в обязательном порядке оснащаются:

• Серверные комнаты, дата-центры, ЦОД – центры обработки данных, иные помещения для хранения и обработки информации, а также музейных ценностей;
• Подземные автостоянки закрытого типа, а также надземные, имеющие более 1-го этажа (СНиП 21-02-99);
• Здания складов категории пожарной опасности «В» с хранением на стеллажах высотой 5,5 м и более, или имеющий более 1-го этажа;
• Здания высотой от 30 метров (кроме жилых зданий и производственных зданий категорий пожарной опасности «Г» и «Д»);
• Одноэтажные здания из легких металлических конструкций с горючими утеплителями: свыше 800 квадратных метров – общественного назначения, свыше 1200 квадратных метров – административно-бытового назначения;
• Здания торговых предприятий (кроме занимающихся торговлей и складированием изделий из негорючих материалов: металла, стекла и пр. и продукты питания): свыше 200 квадратных метров – в подвальном или цокольном этажах, более 3500 квадратных метров – в наземной части здания;
• Все здания по торговле горючими и легковоспламеняющимися материалами и жидкостями (кроме торгующих фасовками до 20 литров);
• Все выставочные залы выше двух этажей, одноэтажные – свыше 1000 квадратных метров;
• Кабельные сооружения: электростанций – все, подстанций – напряжением свыше 500 киловольт, промышленных и общественных зданий – свыше 100 квадратных метров, в комбинированных тоннелях этих зданий – объемом свыше 100 кубических метров, дизельгенераторные комнаты – свыше 24 квадратных метров;
• Концертные и киноконцертные здания с вместимостью свыше 800 мест;
• Другие здания и сооружения в соответствии с СП.

В дополнение к исполнению указанного закона премьер-министром было подписано Распоряжение Правительства РФ от 10.03.2009 г. № 304-р «Об утверждении перечня национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения Федерального закона «Технический регламент о требованиях пожарной безопасности» и осуществления оценки соответствия».

Порошковые системы

Такие установки имеют самую широкую сферу применения. Они предназначены для устранения очагов огня любых классов, а также электроприборов, находящихся во включенном состоянии.

Смотрим видео о данной системе:

Автономные установки пожаротушения для электрощитовых применяются как для локализации, так и устранения очагов возгорания на части или все площади помещения. Но в то же время такие установки не могут использоваться на объектах, где хранятся:

• Горючие материалы;
• Химические смеси, способные тлеть и гореть без доступа воздуха.

Пенное оборудование

Устройства этого типа чаще всего используют на объектах, где находятся горючие жидкости и быстро воспламеняющиеся составы, нефтепродукты. Они подразделяются на дренчерные и спринклерные системы пожаротушения и в конструктивном плане весьма сходи с водяными установками. Отличие их состоит только в наличии резервуара. При этом все компоненты огнетушащего вещества хранятся отдельно.

Для дозировки ОВ в таких установках могут применяться:

• Насосы;
• Дозаторы;
• Смесители пены;
• Баки.

Кроме этого в пенных системах используются оросители или генераторы.

Аэрозольные системы

В них в качестве огнетушащего вещества применяется специальный состав, способный воздействовать на очаг пожара. Они относятся к одним из самых старых и впервые были использованы в 1819 году. В первых автономных системах пожаротушения в качестве огнетушащего вещества использовались дымный порох, глина и вода. Но со временем их использование было приостановлено из-за низкой эффективности.

Смотрим видео о данной системе тушения очагов возгорания:

Современные стационарные аэрозольные установки пожаротушения не могут обеспечить полное устранение очага огня и поэтому их нельзя применять для:

1. Волокнистых и других материалов, имеющих склонность к самовозгоранию или тлению;
2. Химических составов и полимеров, способных гореть без доступа воздуха;
3. Металлов, пирофорных составов.

Как правильно выбирать систему пожаротушения

Самым важным критерием, на который ориентируются в данном случае являются особенности объекта. Исходя из них и происходит выбор конкретной роботизированной установки пожаротушения. Если предполагается использование оборудования в зданиях общественного, складского, архивного и культурного назначения, то сразу можно отбросить использование в качестве огнетушащего вещества пены. Кроме то она в последнее время практически не применяется ни на одном из возможных объектов.

Исходя из особенностей охраняемых помещений можно сформулировать основные критерии выбора:

• Эффективность;
• Безопасность для людей;
• Невозможность нанесения ущерба материальным ценностям.

Под эти критерии более всего подходят системы с твердыми огнетушащими веществами. Возможно использование водных насосных установок пожаротушения, так ка кони безопасны для людей. Но в то же время имущество от них страдает очень сильно. И если такая система сработает на верхнем этаже, то на нижние попадут тонны воды, который нанесут ущерб как материальным ценностям, так и самому зданию.

Возможно применение и газовых САПТ. Однако их использование, особенно с хладонами смертельно опасно для человека. Поэтому на объектах, где присутствуют люди обычно отдают предпочтение группе газов перфторкетонов. Они практически безопасны. Но следует учитывать, что к помещениям, где предполагается использование газовых систем предъявляются строгие требования по герметичности, а кроме того такое оборудование достаточно дорогое.

Обслуживание и эксплуатация

Мало сделать правильный выбор, необходимо еще и выполнить монтаж оборудования согласно существующим требованиям. После того как будет выполнена прокладка трубопроводов и установлены устройства с подключением их к электросети необходимо провести испытания. К моменту их выполнения необходимо оценить прочность и плотность всех труб, проверить качество изоляции электропроводки.

Испытание насосной установки пожаротушения состоит из нескольких этапов. На первом проводится осмотр оборудования как технологического, так и электротехнического. Затем проводятся автономные испытания отдельных узлов системы, отвечающих за управление ее работой.

Внешний осмотр также предполагает проверку насколько размещение приборов соответствует чертежам проекта. Автономные испытания необходимы для оценки правильности взаимодействия всех узлов и элементов системы. Выполнение всех работ и сдача установки в эксплуатацию подтверждаются актом приемки. К ним должны прилагаться проектные чертежи и другую документацию.

Аэрозольное пожаротушение

А что это за оборудование, и как работает такой тип АСТП? Система аэрозольного пожаротушения в основе использует тонкодисперсную порошкообразную массу, из которой затем образуется пламя-гаситель – аэрозоль.

При формировании этого вещества происходит химическая реакция сжигания твердых составов, вследствие чего образуется смесь твердых частиц и горячих газов.

Эта смесь и образует аэрозольную пленку, которая при выходе равномерно заполняет весь объем помещения, препятствуя образованию основного горячего вещества – кислорода.

Пламя начинает быстро затухать.

Таким образом, алгоритм работы таких установок можно разделить на несколько простых этапов.

1. Обнаружение возгорания.
2. Образование аэрозоли из дисперсного порошка.
3. Распределение вещества по объему помещения.
4. Поглощение кислорода аэрозолью.
5. Затухание огня.

Минусами использования систем этого типа является парниковый эффект в помещении в результате выброса пара, а, следовательно, затруднение эвакуации людей из здания.

Также аэрозольные АСПТ обладают токсичностью.

Монтаж данного оборудования не разрешен во взрывоопасных помещениях.

Во многих организациях применяется комбинированный, т.е. смешанный вид системы тушения огня, когда используется, к примеру, порошковый и водяной тип.

Итак, предположим, мы окончательно определились с выбором модели, которую будем использовать.

Самое время нам перейти к вопросу проектирования данного комплекса.

Установки водяного пожаротушения

Установки водяного пожаротушения распространены наиболее часто. Они
применяются для защиты объектов различного назначения: гостиниц, торговых
центров, помещений гидроэлектростанций, современных высотных зданий
и других объектов.

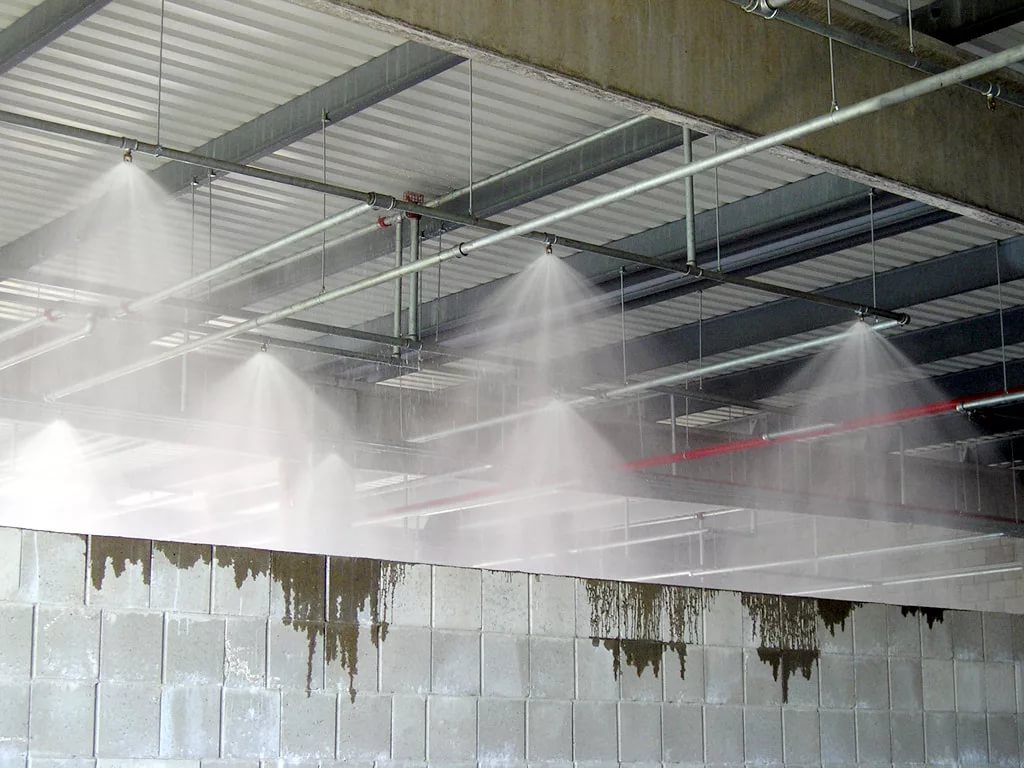

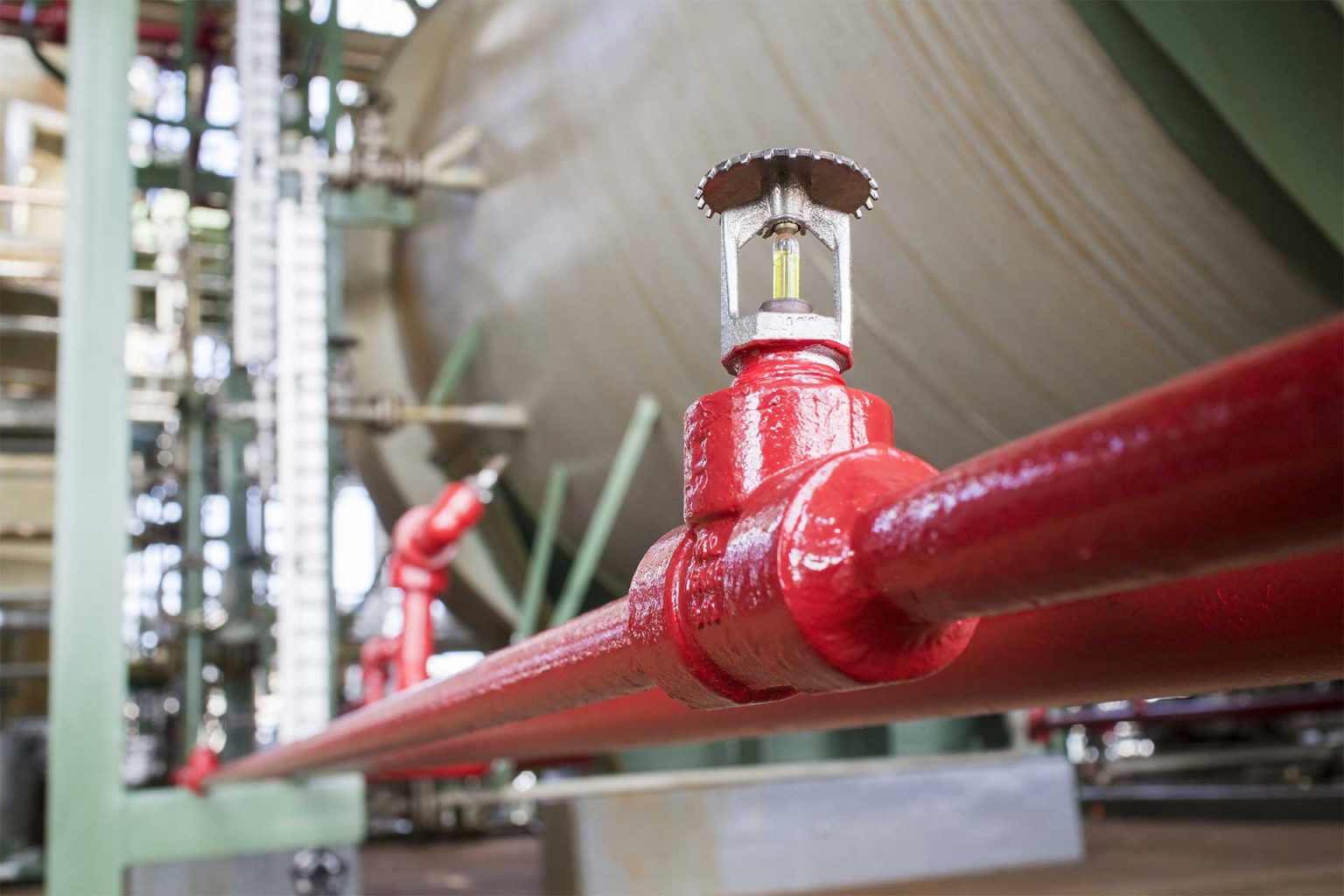

Спринклерные установки предназначены для локального тушения
пожаров и/или для охлаждения строительных конструкций, их предпочтительнее
использовать для защиты помещений, в которых предполагается развитие
пожара с интенсивным тепловыделением.

При срабатывании спринклеров в водозаполненной секции происходит
истечение воды из питательного и распределительного трубопроводов, давление
в них падает, что приводит к срабатыванию контрольно-сигнального устройства
(КСУ). Вода из автоматического водопитателя поступает в оросители для
тушения пожара. Сигнал о пожаре формирует сигнализатор давления (СДУ),
прибор управления по сигналу о пожаре от СДУ включает рабочий насос,
а при его отказе – резервный. При выходе на режим одного из насосов
автоматический водопитатель отключается.

Работа воздушной секции установки примерно аналогична водозаполненной –
с той лишь разницей, что при срабатывании спринклеров из питающегого
и распределительного трубопроводов истекает воздух, что приводит к падению
его давления, срабатывает КСУ и происходит запуск насосной станции.

Основными недостатками таких систем являются:

• невозможность обнаружения и тушения пожара на ранних стадиях развития
  (в соответствии с ГОСТ Р 51043-2002 номинальное время
  срабатывания спринклерного оросителя с номинальной температурой срабатывания
  57°С должно составлять не более 300 секунд);
• большой объем работ по восстановлению исходного состояния.

К достоинствам относятся простота (как следствие – дешевизна)
и автоматическое срабатывание установки.

Дренчерная установка не содержит тепловых замков и поэтому должна
содержать устройства обнаружения пожара с тем, чтобы сформировать сигнал
на запуск процесса пожаротушения.

При использовании пожарных извещателей или датчиков защищаемого технологического
оборудования приемно-контрольный прибор формирует сигнал управления,
открывающий узел управления дренчерной установки, после чего происходит
ее срабатывание.

Для автоматического включения дренчерной установки, кроме того, по
требованию НПБ 88-01 могут использоваться побудительные
системы. Это может быть побудительный трубопровод с установленными на
нем сигнальными клапанами, закрытыми в исходном состоянии с помощью
троса с тепловым замком. При разрушении теплового замка падает давление
в побудительном трубопроводе и узле управления, что приводит к его открыванию
под действием давления воды в подводящем трубопроводе. Вода поступает
к дренчерным оросителям. Возможен ручной пуск установки при помощи крана.

Роль сигнальных клапанов побудительной тросовой системы могут выполнять
спринклеры, задача которых обнаружить пожар, разрушиться, тем самым
обеспечить падение давления в питающем трубопроводе, с тем чтобы открылся
узел управления дренчерной установки. В современных системах АПТ запуск
дренчерного пожаротушения может быть электрический, гидравлический,
пневматический, механический и комбинированный.

Что такое и какую функцию должны выполнять АУПТ

АУПТ или АУП – установки с распылителями по периметру защищаемого помещения, срабатывающие при фиксировании датчиками превышения пороговых значений (t°, дым, давление) контролируемых факторов.

Функции:

• тушение без непосредственного участия (присутствия) человека;
• местное/дистанционное управление;
• круглосуточная защита;
• автоматические средства обнаружения, пожарная сигнализация (для автономных систем не обязательно);
• автоостановка техпроцессов, управление вентиляцией, разблокировка выходов, подача сигнала.

Элементы:

• трубопроводы: питающие, подводящие, побудительные, распределительные;
• по периметру: разводка с оросителями/распылителями или система модулей с ОТВ;
• датчики, обнаружители: дымовые, температурные (огневые), давления (Р. 4 ГОСТ Р 53325, Р. 13 СП 5.13130);
• узлы запуска: автоматические, ручные, дистанционные, местные;
• арматура запорная, дозирующая;
• автоматизированная система управления: пульт, приборы пуска, контроля, приема. У агрегатных: станция пожаротушения;
• АПС;
• насосы (основные, для временной работы), водопитатели (гидробаки) для поддержания давления;
• емкости для пенообразователя.

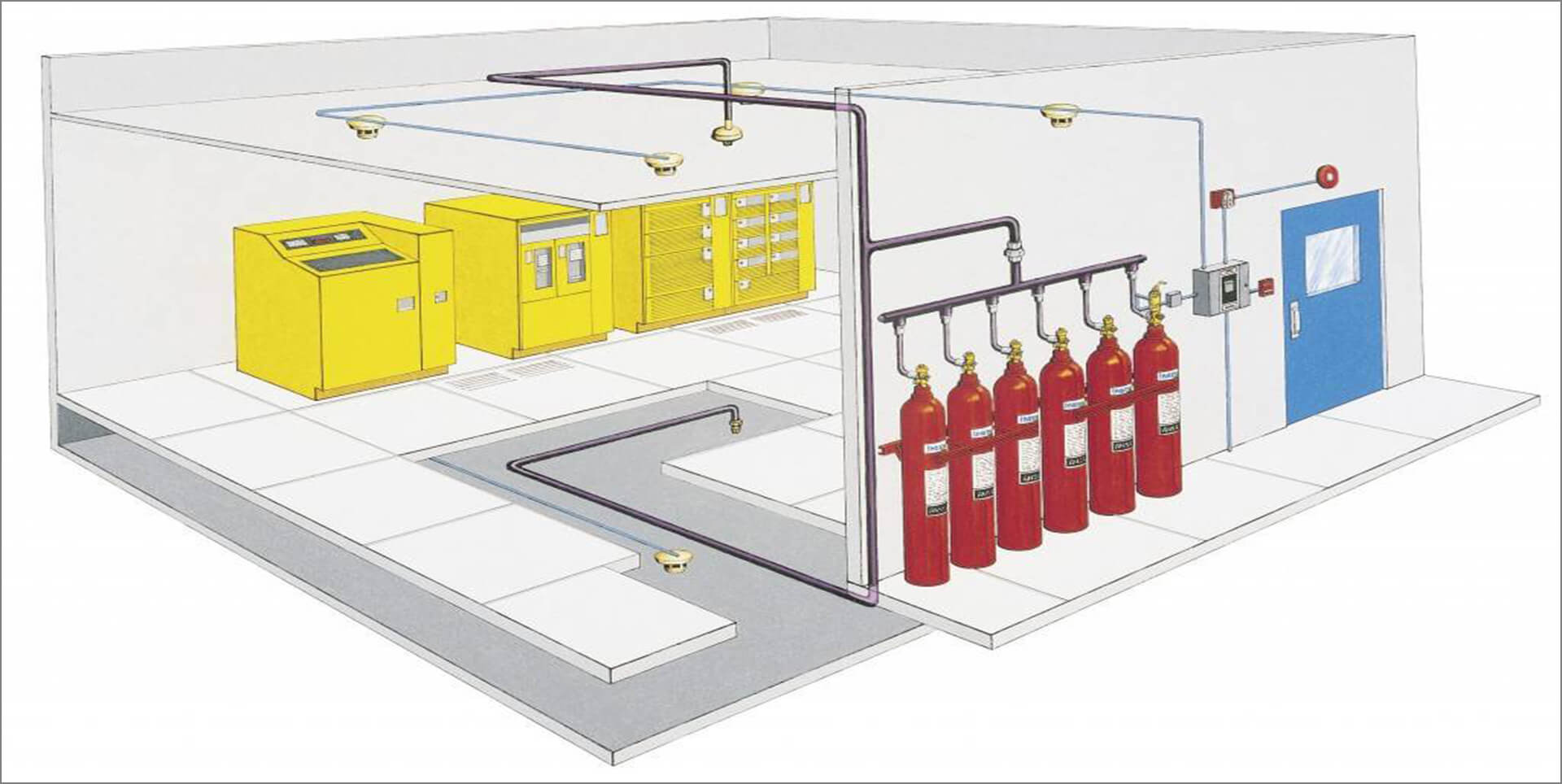

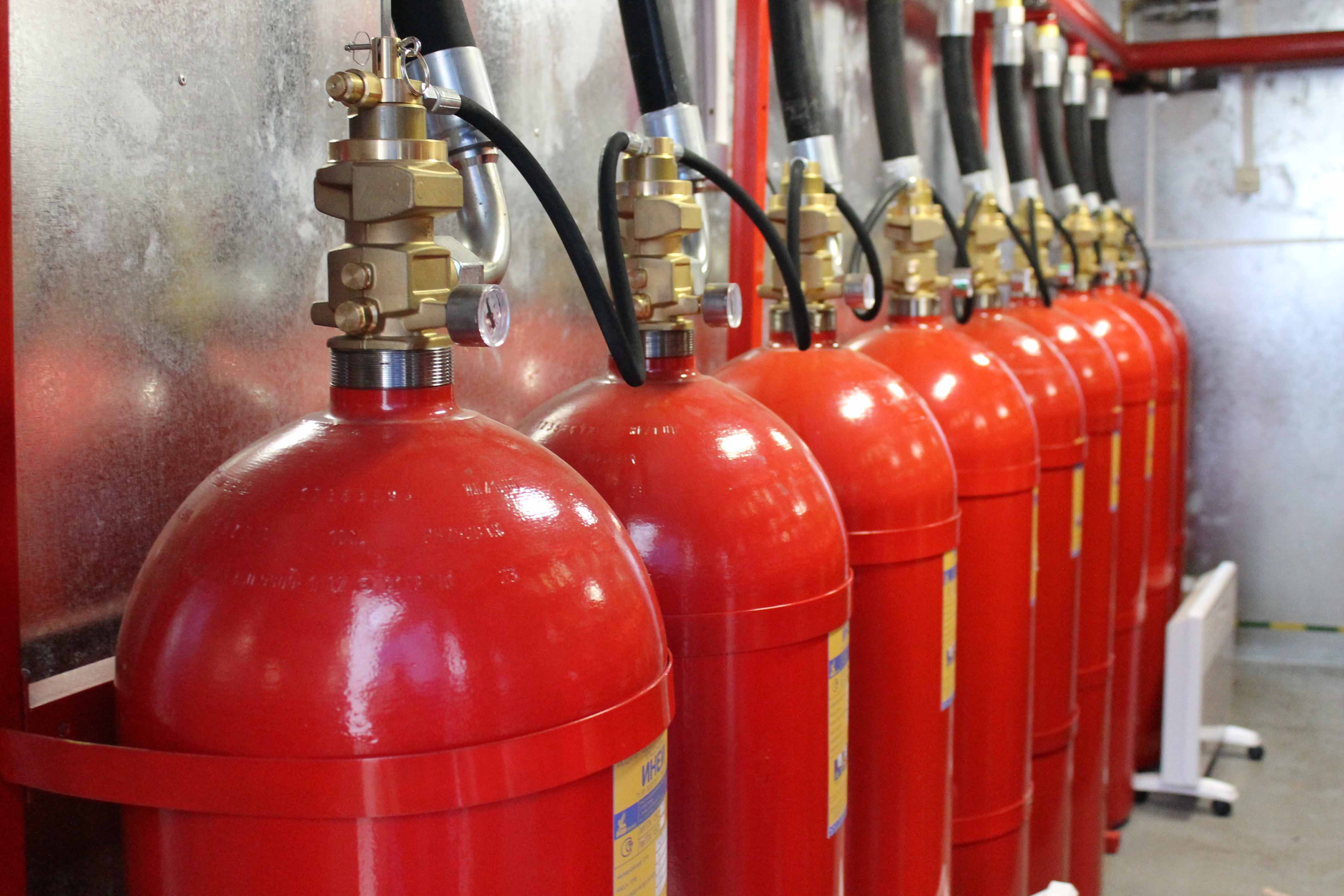

Резервуары АУПТ: баллоны, сферы, изотермические емкости или батареи в отдельном помещении (централизованные АУПТ), близко или непосредственно в зоне. Также пусковые емкости с выталкивающим газом. Сосуды с ЗПУ, охлаждением, реконденсаторами, коллекторами (для батарей).

Принцип работы автоматизированных станций пожаротушения:

• Обнаружители фиксируют возгорание.
• Сигнализация оповещает пульт.
• ЗПУ баллонов открываются, ОТВ поступает в разводку, распылители. В водных установках срабатывает временный насос или водопитатель, затем – основная помпа.

Эксплуатация автоматических установок

АУП применяются для того, чтобы выявить и предпринять меры по ликвидации очага возгорания на конкретном объект, а также осуществлять контроль за работой всей системы, выявляя ее неисправности. Эксплуатация подразумевает следующие этапы:

1. хранение;
2. транспортировку;
3. использование;
4. техническое обслуживание;
5. проведение ремонтных работ.

АУП призвана обеспечить:

1. правильное и целесообразное применение устройств;
2. сохранность запасных частей и механизмов;
3. своевременное и качественное обслуживание автоматизированных устройств и ее конструктивных элементов;
4. проведение профилактического ремонта.
