Автоматические установки пожаротушения: как правильно выбирать и эффективно эксплуатировать?

Требования к системе. Виды и стандарты

Главным требованием, которые предъявляются к автоматизированным установкам, является скорость подачи тушения пламени на начальном этапе, чтобы огонь не успел набрать обороты и распространиться на другие территории.

Для этого на этапе монтажа противопожарной установок необходимо следить за тем, чтобы работы и оборудование соответствовали нормам СНИП, приказам МЧС, ГОСТам. Все оборудование должно сопровождаться паспортами и сертификатами качества..

Согласно существующим нормам, допустимое время срабатывания теплового замка спринклера зависит от температуры, необходимой для его запуска. Чем выше температура начавшегося пожара, тем быстрее должен сработать механизм его ликвидации. Согласно ГОСТ Р 510043-2002, при t=79˚С и t=93˚С максимальное время срабатывания замка головки – 300 секунд.

На этапе проектирования необходимо учесть нормы СНИП при расчете расстояния между орошающими головками в помещении.

Необходимо также учесть возможные повреждения электрического питания или отказ работы одного из элементов узла. Для предотвращения подобных ситуаций необходимо добавить в проект дополнительный источник электроэнергии, запасные насос и резервуар для воды.

Существуют нормы, в которых указан перечень таких зданий и сооружений, в которых установка систем для тушения пожара автоматического срабатывания является обязательным («НПБ 110-03», утвержденные приказом МЧС РФ). К ним относятся, например, административные помещения, склады , торгово-развлекательные центры и т.д. А установка АУТП в жилых помещениях имеет скорее рекомендательный характер.

Блок в 50% от начала статьи статьи

При обнаружении неисправности любых элементов системы, необходима их срочная замена или ремонт. Также нельзя забывать о том, что даже при бесперебойной работе системы, предельный срок использования АУПТ спринклерного типа – 10 лет. По истечении этого времени установку нужно менять.

Порошковые системы

Такие установки имеют самую широкую сферу применения. Они предназначены для устранения очагов огня любых классов, а также электроприборов, находящихся во включенном состоянии.

Смотрим видео о данной системе:

Автономные установки пожаротушения для электрощитовых применяются как для локализации, так и устранения очагов возгорания на части или все площади помещения. Но в то же время такие установки не могут использоваться на объектах, где хранятся:

• Горючие материалы;
• Химические смеси, способные тлеть и гореть без доступа воздуха.

Пенное оборудование

Устройства этого типа чаще всего используют на объектах, где находятся горючие жидкости и быстро воспламеняющиеся составы, нефтепродукты. Они подразделяются на дренчерные и спринклерные системы пожаротушения и в конструктивном плане весьма сходи с водяными установками. Отличие их состоит только в наличии резервуара. При этом все компоненты огнетушащего вещества хранятся отдельно.

Для дозировки ОВ в таких установках могут применяться:

• Насосы;
• Дозаторы;
• Смесители пены;
• Баки.

Кроме этого в пенных системах используются оросители или генераторы.

Аэрозольные системы

В них в качестве огнетушащего вещества применяется специальный состав, способный воздействовать на очаг пожара. Они относятся к одним из самых старых и впервые были использованы в 1819 году. В первых автономных системах пожаротушения в качестве огнетушащего вещества использовались дымный порох, глина и вода. Но со временем их использование было приостановлено из-за низкой эффективности.

Смотрим видео о данной системе тушения очагов возгорания:

Современные стационарные аэрозольные установки пожаротушения не могут обеспечить полное устранение очага огня и поэтому их нельзя применять для:

1. Волокнистых и других материалов, имеющих склонность к самовозгоранию или тлению;
2. Химических составов и полимеров, способных гореть без доступа воздуха;
3. Металлов, пирофорных составов.

Как правильно выбирать систему пожаротушения

Самым важным критерием, на который ориентируются в данном случае являются особенности объекта. Исходя из них и происходит выбор конкретной роботизированной установки пожаротушения. Если предполагается использование оборудования в зданиях общественного, складского, архивного и культурного назначения, то сразу можно отбросить использование в качестве огнетушащего вещества пены. Кроме то она в последнее время практически не применяется ни на одном из возможных объектов.

Исходя из особенностей охраняемых помещений можно сформулировать основные критерии выбора:

• Эффективность;
• Безопасность для людей;
• Невозможность нанесения ущерба материальным ценностям.

Под эти критерии более всего подходят системы с твердыми огнетушащими веществами. Возможно использование водных насосных установок пожаротушения, так ка кони безопасны для людей. Но в то же время имущество от них страдает очень сильно. И если такая система сработает на верхнем этаже, то на нижние попадут тонны воды, который нанесут ущерб как материальным ценностям, так и самому зданию.

Возможно применение и газовых САПТ. Однако их использование, особенно с хладонами смертельно опасно для человека. Поэтому на объектах, где присутствуют люди обычно отдают предпочтение группе газов перфторкетонов. Они практически безопасны. Но следует учитывать, что к помещениям, где предполагается использование газовых систем предъявляются строгие требования по герметичности, а кроме того такое оборудование достаточно дорогое.

Обслуживание и эксплуатация

Мало сделать правильный выбор, необходимо еще и выполнить монтаж оборудования согласно существующим требованиям. После того как будет выполнена прокладка трубопроводов и установлены устройства с подключением их к электросети необходимо провести испытания. К моменту их выполнения необходимо оценить прочность и плотность всех труб, проверить качество изоляции электропроводки.

Испытание насосной установки пожаротушения состоит из нескольких этапов. На первом проводится осмотр оборудования как технологического, так и электротехнического. Затем проводятся автономные испытания отдельных узлов системы, отвечающих за управление ее работой.

Внешний осмотр также предполагает проверку насколько размещение приборов соответствует чертежам проекта. Автономные испытания необходимы для оценки правильности взаимодействия всех узлов и элементов системы. Выполнение всех работ и сдача установки в эксплуатацию подтверждаются актом приемки. К ним должны прилагаться проектные чертежи и другую документацию.

Составные части оборудования охранно-пожарных систем

Пожарная сигнализация считается необходимым условием безопасности на любом предприятии. Для того чтобы понять принцип ее функционирования, необходимо знать, из чего она состоит. Ее комплектуют следующие устройства:

• Датчики, которые позволяют выявить возникновение открытого огня или задымленности в помещении;
• Механизмы сбора информации с датчиков или панели контроля;
• Программы управления безопасностью (компьютер или компьютерная сеть со специализированным программным обеспечением).

Основные аспекты в работе ОПС

Принцип работы пожарно-охранной сигнализации достаточно прост и понятен. Принимающими устройствами являются извещатели, которые оснащены различного рода датчиками.  Поступившая на сенсорные механизмы (датчики) информация о возгорании передается в устройство сбора данных (контрольную панель). В более сложных системах, где управление осуществляется централизованным способом, информация передается на центральный пульт управления (компьютер). Заложенное в ПК программное обеспечение принимает, в зависимости от полученной информации, решение и приводит систему в действие.

Активные работают по принципу постоянного сигнала. Если он меняется, то датчик передаст сообщение о срабатывании функции пожаротушения на контрольную панель. Пассивные откликаются на изменения во внешней среде, например: на повышение температуры в зоне охраняемого объекта. В зависимости от воздействующего фактора, принцип действия пожарной сигнализации может отличаться.

На схеме указано, каким образом работает данное оборудование. При возникновении ситуации, которая угрожает жизни и здоровью людей, происходит оповещение с помощью специального звукового сигнала. Часто, кроме звукового сигнала, устанавливаются специальные световые таблички, помогающие человеку в условиях задымленности найти эвакуационный выход.

Далее, если помещение оборудовано СКУД, дается сигнал на исполнительные устройства: электромеханический замок, ворота, шлагбаумы, шлюзовые кабины, турникеты и т. п. Они открывают двери эвакуационного выхода для быстрого и беспрепятственного покидания людьми зоны, где возникла чрезвычайная ситуация.

Если же объект оборудован системой автоматического тушения возгорания, то она обязательно срабатывает. Одновременно включается функция дымоудаления.

Важным моментом, заложенным в алгоритме действий при срабатывании пожарной сигнализации, является тот факт, что обязательно должно быть отключено электропитание объекта, при этом система охраны в  автоматическом режиме переходит на источник бесперебойного питания, то есть аккумуляторную батарею. Схема подключения всегда идет с комплектом сигнализации, однако ее подсоединение обязательно нужно доверить специалистам, имеющим лицензии на установку и обслуживание системы, так как это гарантирует правильную и непрерывную работу оборудования.

На видео – о пожарной безопасности:

Что представляет собой схема подключения противопожарного оборудования?

Принципиальная схема подключения оборудования противопожарного комплекса представляет собой графическое изображение расположения устройств и механизмов в помещении. Она обязательно включает в себя условные обозначения и план прокладывания соединительных цепей. Все охранно-пожарные системы являются электрическими, поэтому их подключение должно строго соответствовать схеме. Ее, как правило, составляют следующие механизмы:

• Устройства извещения;
• Станция приема;
• Блок резервного электропитания;
• Блок основного питания;
• Подсистема переключения;
• Проводка (соединительные линии);
• Исполнительные устройства тушения пожара.

Обзор современных систем пожаротушения на складе

Система пожаротушения газовая

Развитие современных технологий всё продолжается, причём это касается всех отраслей. Стоит отдельно отметить, что в настоящее время, система тушения пожаров на складе также усовершенствовалась, и даже более того, их на сегодняшний день насчитывается несколько. Каждый метод пожаротушения на складе подразумевает использование определённого оборудования, которое отвечает последним тенденциям.

Водяная система пожаротушения для склада

Самый эффективный способ пожаротушения на складе – это использование водяной системы. Довольно распространённым решением в настоящее время является установка автоматической системы. Таким образом, погасить пожар можно не только эффективно, но и быстро. При этом самым популярным оборудованием является спринклер.

Что же собой представляет данная система пожаротушения на складе? Спринклер – это своеобразный клапан, который сверху накрывается устройством, которое собственно и срабатывает в случае повышения температуры. Для изготовления установки пожаротушения используется стекло, которое во время повышения температуры трескается и вследствие этого происходит выплеск воды.

Порошковая система пожаротушения на складе

Довольно недорогим способом, а вместе с тем и недорогим является тушение огня при помощи порошка. Данная система пожаротушения на складе может быть установлена в общественном, административном и складском здании, а также в технологическом помещении. В настоящее время установки данного типа могут различаться по площади установки и объёму.

Принцип работы системы порошкового пожаротушения для склада заключается в том, что в зону очага происходит подача недорогого порошка.

Существенным недостатком такой системы пожаротушения на складе является ограниченный срок эксплуатации, ведь со временем порошок слёживается. Но, несмотря на это, в случае пожара, после его тушения на материал здания не происходит негативного воздействия, а для уборки последствий не потребуется много сил.

Газовая система пожаротушения на складе

Довольно удобным методом является газовое тушение огня. Несмотря на всю алогичность, как кажется на первый взгляд, метода, он очень эффективен. При этом на место возгорания происходит воздействие специальным огнетушащим газом.

Распространённая область применения газовых систем пожаротушения на складе – места, где есть риск коррозии и поражение током. Кроме того, удобство эксплуатации газового огнетушения обусловлено широким температурным диапазоном комнаты.

Также используются и пенные системы пожаротушения на складе, правда, несколько реже. Они зачастую используются в местах хранения материалов, которые легко воспламеняются. Стоит отметить и аэрозольные системы пожаротушения на складе, которые используются в местах связанных с энергетикой. Правда такой метод является довольно дорогостоящим.

Комбинированные системы пожаротушения на складе

Универсальные системы пожаротушения на складе в настоящее время являются довольно распространёнными, ведь преимущества каждого из методов используются одной системой, при этом тушение пожара существенно ускоряется. Конечно, в этой системе пожаротушения для склада есть и свои минусы, ведь её установка довольно сложна, и выполнить её самостоятельно попросту не удастся.

Надёжная система пожаротушения на складе – это залог его безопасности. Лучше заранее позаботиться и установить хорошую установку, чем уповать на то, что причин не будет и такое явление как пожар обойдёт стороной. Независимо от выбранной системы, её установку лучше поручить профессионалам, которые смогут осуществить монтаж средств пожаротушения на складе правильно.

Пытаясь выполнить эту задачу самостоятельно, есть вероятность того, что система пожаротушения на складе будет вмонтирована не верно, а это может стать в дальнейшем причиной нанесения вреда человеку. Кроме того, только профессионал сможет помочь в выборе системы, которая может подойти к конкретному случаю, а также самый эффективный вариант, позволяющий максимально обезопасить жизнь человека.

Особенности и отличия дренчерных систем

В отличии от спринклерных, дренчерные установки автоматического пожаротушения оборудованы оросителями не имеющими тепловых замков. Соответственно, трубопровод не наполнен огнетушащим веществом, а начало процесса пожаротушения происходит после открытия запорного клапана, блокирующего доступ к центральному резервуару. Активация пожаротушения производится вручную или после сигнала тревоги пожарной сигнализации. В системах умный дом дренчерные установки автоматического пожаротушения подключены к системе управления тревожно-пожарной сигнализации напрямую. Процесс тушения пожара может начинаться сразу после обнаружения очага возгорания или после подтверждения команды с центрально пульта или дистанционно с телефона.

Срабатывание и принцип функционирования

Принцип работы дренчерной систем

1. Обнаружение очага возгорания производят датчики (задымления, горения или температуры) системы тревожно-пожарной сигнализации, после чего сигнал тревоги передается на пульт охраны, мобильное устройство связи и управления владельцу дома и в центральный контроллер системы пожаротушения;
2. Сигнал сверяется с пороговыми значениями, занесенными в память контроллера. В некоторых системах с адресными детекторами возможна настройка различных значений для разных помещений дома, в зависимости от их назначения:
   1. для кухни ограничивают уровень задымления,
   2. для ванной комнаты уровень температуры и т.п. такие индивидуальные настройки важны для снижения вероятности ложного срабатывания;
3. При активации системы пожаротушения происходит включение насосной станции и разблокировка нескольких запорных клапанов:
   1. От баллона с вытесняющим газом;
   2. От сети трубопроводов;
4. Огнетушащее вещество направляется в трубопровод из автономного локального резервуара или системы водоснабжения через демпферную емкость;
5. Вода, распыляемая над зоной возгорания, может насыщаться огнетушащими химическими добавками, существенно повышающими эффективность пожаротушения.

Основные технические характеристики и преимущества

Автоматические дренчерные установки пожаротушения имеют следующие преимущества:

• Быстрая реакция на возникновение очага возгорания, который может определяться по нескольким параметрам:
  • Сигнал детектора пламени или инфракрасного датчика тепла. Обычно, для жилых помещений в системе умный дом, предусматривается срабатывание при достижении граничной температуры 65-75°С или ее скачкообразного, резкого повышения на 15-20°С.
  • Для кухонь целесообразно использовать несколько способов обнаружения возгорания (температура, дым, наличие открытого пламени) совокупно;
• Насосы стандартной установки могут генерировать напор жидкости 100-600 м3/час, что обеспечивает практически мгновенное наполнение даже разветвленных трубопроводов и незначительное время отклика системы на обнаружение возгорания;
• Система способна контролировать большие помещения или строения со сложной планировкой;
• Дренчерная установка не требует реконструкции, замены элементов или дополнительной наладки после срабатывания. После восстановления позиции запорных клапанов в положение закрыто и наполнения резервуара огнетушащим веществом установка готова к повторной активации;
• Основным преимуществом является возможность использования в качестве огнетушащего вещества пены или газа, что ведет к минимизации материальных потерь от воздействия воды.

Правила монтажа и расчета

Согласно действующим нормативам дренчерные установки автоматического пожаротушения для жилых помещений должны соответствовать следующим параметрам:

• Отдельный дренчер должен контролировать площадь не более 9м2;
• Расстояние между распылителями на менее 3 м, от стены не менее 1,5 м;
• Объем огнетушащего вещества на основе воды не менее 0,5л/сек на 1 м2 помещения;
• Скорость подачи воды в распределительных магистралях не менее 10м/сек, а в трубопроводах питающих распылители не менее 3м/сек;
• Целесообразно устанавливать отсекающие распылители с направленной струей в дверных проемах для блокировки распространения огня;
• Для создания водяных завес применяются дренчеры с розеточным рассекателем и диаметром отверстия 10, 12, 16 мм, а для тушения в помещениях 12 мм лопаточные дренчеры.

Пенные

Если же на защищаемом объекте используются в технологическом процессе, транспортируются, хранятся горючие материалы – сырье, полуфабрикаты, готовая продукция, физико-химические свойства которых не позволяют тушить их водой (например, нефтепродукты, ГСМ, резинотехнические изделия), то тогда используется воздушно-химическая пена различной кратности, производимая в больших объемах специальными устройствами – пеногенераторами для успешной локализации, ликвидации очага пожара.

По функциональным признакам и конструктивным особенностям автоматические установки пенного пожаротушения классифицируют, исходя из кратности применяемой пены, времени пуска, продолжительности их работы, способа питания и получения пенообразующего раствора, типа пенообразующих устройств и способа заполнения трубопроводов.

В зависимости от того, на сколько увеличивается объем по сравнению с исходным, пены бывают низкой (до 20), средней ( от 20 до 200) и высокой (более 200) кратности. Соответственно, установки пожаротушения подразделяются на установки тушения низкой, средней и высокой кратности.

По способу воздействия на очаг пожара пенные установки делятся на установки:

• общеповерхностного тушения – дренчерные, для защиты всей рабочей площади;
• локально-поверхностного тушения: спринклерные – для защиты отдельных аппаратов, отдельных участков помещений; дренчерные – для защиты отдельных объектов, аппаратов, трансформаторов и т.п.;
• общеобъемного тушения – предназначены для заполнения защищаемых объемов;
• локально-объемного тушения – для заполнения отдельных объемов технологических аппаратов, небольших встроенных складских помещений и др.;
• комбинированного тушения – соединены схемы установок локально-поверхностного и локально-объемного тушения для одновременной подачи пены в объем или по поверхности технологических аппаратов и на поверхность вокруг них.

Пенообразующий раствор в пенных АУП может быть получен объемным способом (предварительное приготовление водного раствора пенообразователя в резервуаре, из которого насосами он подается в распределительную сеть) при помощи струйных устройств, автоматических дозаторов, насосных дозирующих систем.

По способу заполнения трубопроводов пенные АУП могут быть сухотрубными, заливными и циркуляционными.

Сухотрубные установки заполнены пенообразующим раствором до запорно-пусковых устройств, поэтому при включении установки требуется некоторое время для заполнения трубопроводов.

В целях сокращения времени включения пенных АУП используют способ заполнения трубопроводов до оросителей (в пенных АУП спринклерного типа) или до уровня распределительных рядков в стояках (в пенных АУП дренчерного типа).

В быстродействующих установках применяют способ постоянного циркулирования пенообразующего раствора в трубопроводах, что в значительной степени повышает оперативную готовность пенных АУП.

Наглядно работа данного виды системы пожаротушения на складе (ангаре)

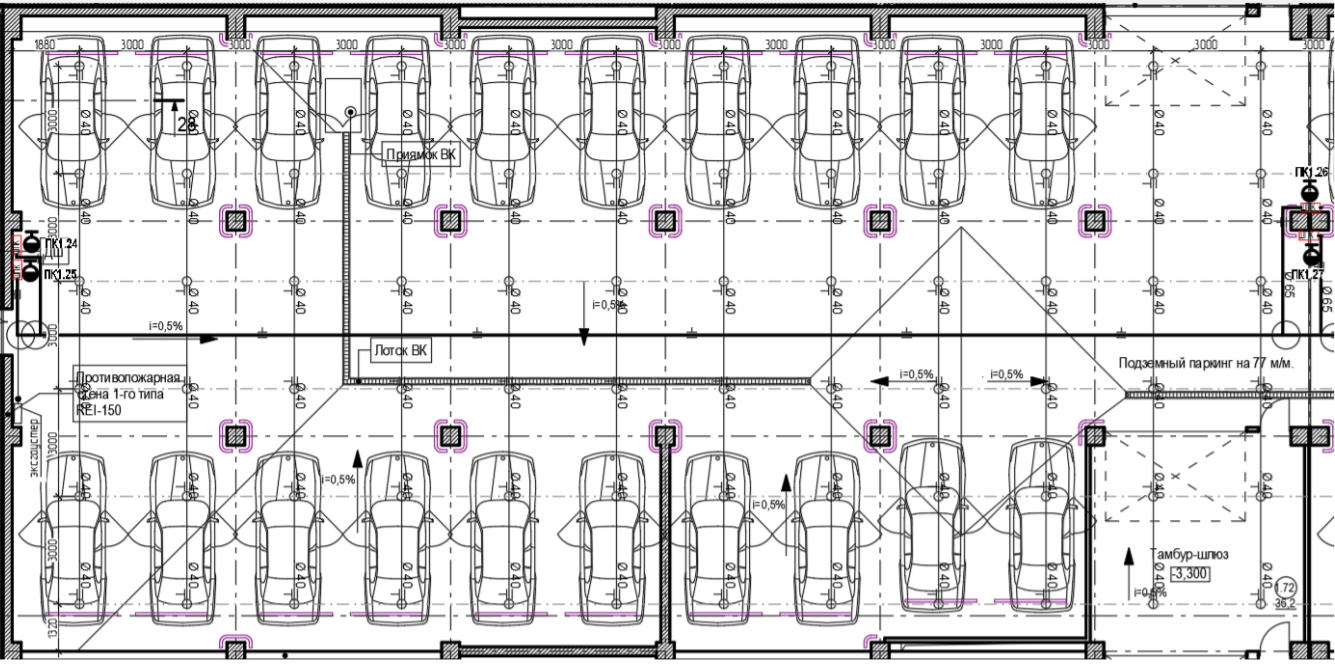

Подготовить планы прокладки трубопроводов системы пожаротушения

Для сдачи проекта в экспертизу скорее всего также потребуется план прокладки трубопроводов системы автоматического пожаротушения. В плане нужно указать диаметры труб, стояки, направления пожаротушения, расстояние между оросителями и от оросителей до до стен, узлы крепления трубопроводов.

Когда будут готовы планы с размещением трубопроводов и оборудования АПТ, можно начать комплектовать стадию П, которая включает в себя текстовую и графическую часть. В текстовой части будет пояснительная записка с описанием и обоснованием необходимости применения установки пожаротушения и гидравлический расчет, а в графической — структурная схема установки пожаротушения, расчетная схема гидравлических потерь и планы защищаемого объекта с расстановкой оросителей, трубопроводами пожаротушения и размещением оборудования в помещении насосной станции АПТ.

4 Техническое обслуживание и проверка автоматических и иных систем

После проектирования и установки для исправной работы и долгого срока эксплуатации систем пожаротушения должно проводиться их обязательное регулярное техническое обслуживание (ТО).

Проектировкой, монтажом и техническим обслуживанием УПТ могут заниматься только компании, имеющие специальные лицензии и сертификаты на проведение данных работ.

Для ТО систем пожаротушения владелец объекта или руководитель предприятия заключает договор со специализированной организацией, имеющей соответствующие полномочия и надлежащую техническую базу. В остальное же время частичное обслуживание этого оборудования производится самолично либо специально назначенным ответственным лицом.

Сроки обслуживания всех элементов системы указываются в паспорте, который заполняют сразу после её установки. Также на УПТ заполняется журнал регистрации работ по ТО и ремонту.

Техническое обслуживание может быть внеплановым (при визуальном определении неисправности или ложном срабатывании) и плановым, проводимом согласно утверждённого графика, которое включает в себя 3 вида работ:

• 1. Внешний осмотр. В процессе визуального осмотра или с использованием измерительных приборов выявляются различные повреждения или дефекты (плохая стыковка элементов, коррозия деталей, протечка труб и т.п.).
• 2. Проверка работоспособности — комплекс мер, направленных на оценку технического состояния и исправного функционирования установки.
• 3. Профилактические работы — действия, предупреждающие возникновение неисправностей и дефектов, имеющие плановый характер, которые подразумевают не только уход за системой в целом, но и замену или восстановление её элементов.

Кроме ежедневного осмотра, который производит ответственное лицо или оперативный (дежурный) персонал, системы пожаротушения обслуживаются организацией-подрядчиком со следующей периодичностью:

• каждые 2 недели проводят визуальный контроль технологической, электротехнической и сигнализационной части;
• 1 раз в месяц проверяют работоспособность комплектующих частей системы, а также основного и запасного источников питания;
• раз в полгода проводят комплексную проверку с запуском системы в ручном и автоматическом режиме;
• раз в год проверяют контрольно-измерительные приборы и сопротивление рабочего заземления, меняют жидкость в системе и промывают трубопроводы;
• раз в 3 года измеряют сопротивление изоляции проводки;
• раз в 3,5 года испытывают на прочность и герметичность трубопровод;
• раз в 5 лет меняют АКБ дополнительных источников питания.

Как видно из статьи, для любого объекта можно подобрать и установить соответствующую систему пожаротушения, способную справиться с неконтролируемым горением. Однако, как показало время, работа УПТ будет эффективной лишь в том случае, если все её элементы сработают правильно и своевременно. Для этого же необходим постоянный контроль за оборудованием и проведение регулярных и качественных технических осмотров.

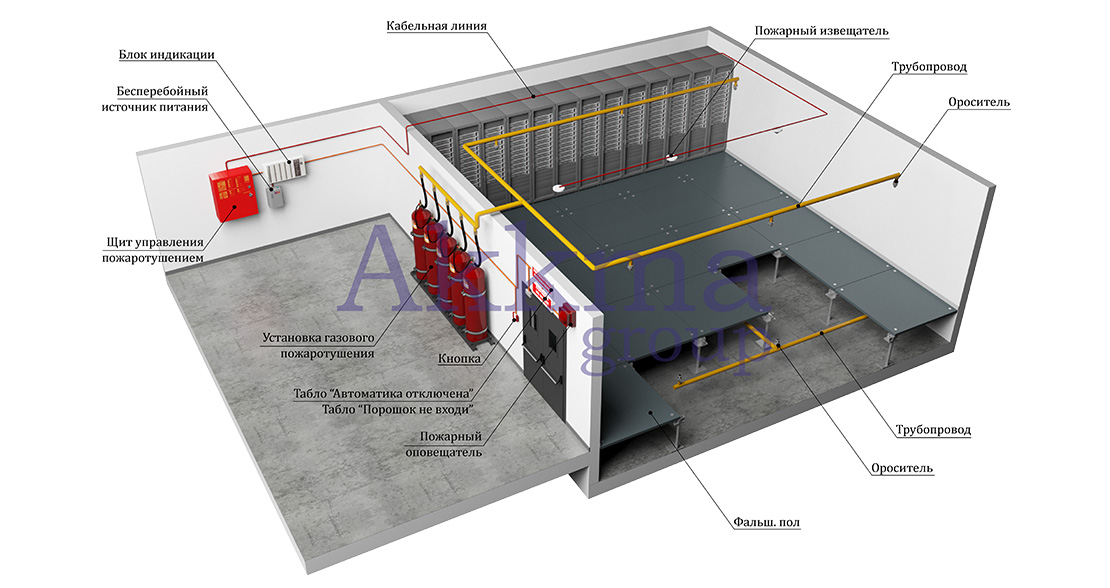

Газовое пожаротушение

Газовые установки тушения используются в отраслях, использующих дорогостоящее сложное оборудование, в местах хранения ценной документации или предметов искусства, а также в морском и воздушном судоходстве.

К преимуществам можно отнести: охват всего помещения, нетоксичность газовых смесей, лёгкое удаление после окончания огнетушения, высокая скорость ликвидации огня.

В качестве огнетушащего вещества такие системы используют хладоны либо сжатые газы (азот, аргон). Автоматическая установка включает в себя ёмкости для хранения вещества, трубопроводную систему, насадки для подачи смесей, управляющую панель, пожарные датчики и извещатели.

Помещение, где монтируется подобная установка, должно быть оснащено вентиляцией, что позволит минимизировать риск отравления газом при огнетушении.

Установка автоматической системы пожаротушения на основе газовых смесей начинается с монтирования пожаротушащего модуля либо центральных резервуаров; затем ставятся трубопроводные и пусковые конструкции. Следом модульную либо централизованную части интегрируют а единую управляющую и контролирующую систему.

Монтаж системы должен быть произведён так, чтобы установка не вредила функционированию защищаемого помещения и не нарушала его вид. После монтирования обязательно оформление актов выполненных работ и приёма-передачи, с прилагаемыми к ним протоколами проведённых испытаний. Также используемое оборудование должно иметь паспорта соответствия.
