Дренчерные системы пожаротушения: принцип работы, преимущества

Принцип срабатывания и функционирование

После обнаружения очага возгорания детекторами системы пожарной сигнализации (датчики задымления, горения или температурные детекторы), сигнал тревоги передается на пульт.
Сигнал обрабатывается и сверяется с пороговым значением температуры, ее динамического изменения, или уровнем задымления, заложенным в системе. Возможна настройка разных параметров для производственных помещений, процессы в которых могут вызвать ложное срабатывание.
При принятии решения об активации система включает насосную станцию или открывает выпускной клапан емкости с вытесняющим газом и запорный клапан дающий доступ к подающему трубопроводу и его разветвлениям.
Огнетушащее вещество поступает в трубопровод из локального автономного источника или общей сети водоснабжения через демпферный резервуар.
По трубам вода с огнетушащими добавками поступает к дренчерам и распыляется над контролируемой зоной.

Основное отличие, которое имеет дренчерная система пожаротушения – принцип работы, заключающийся в том, что после срабатывания распыление производится по всей площади защищаемого помещения. Таким образом, предотвращается распространение огня.

Принцип действия самого процесса водяного мелкодисперсного пожаротушения заключается в охлаждении горящих предметов до температуры ниже порога воспламенения для материала, из которого они состоят.

Дренчерное пожаротушение – что это

Название системе дали устройства выпуска воды – дренчеры. Конструкция распрыскивателей обуславливает особенности оборудования. Основные характеристики:

Параметр	Значение
Понятие и элементы	Сеть труб с подводящей разводкой для тушения пожаров и создания водных завес. В местах выхода огнетушащего вещества (ОТВ) оросители.
Особенности дренчеров	сопло открытое, без запорной части; не препятствуют вытеканию; без термочувствительных колб или плавких пластин, разрывных замков; не влияет на активацию. ОТВ выходит беспрепятственно, без задержек через изначально открытое сопло с розеткой.
Принцип действия и активации	запускается по внешней команде автоматически или вручную, но не автономно, как в спринклерных установках; сигнал подают отдельные датчики пожара.
Источники	жокей-насос для обеспечения интенсивного тушения первые 10 – 30 мин.; внешний (хозяйственно-питьевой) трубопровод; водоемы, резервуары.
Чем регламентировано	Нормы: СП 5.13130.2009, НПБ 88-2001, ГОСТ Р 50680-94.
Время работы	от 1 часа.

Открытый тип сопел означает, что в магистрали нет воды или есть, но не под напором.

Область применения

Водяное пожаротушение дренчерами заливает сразу всю площадь защищаемого объекта, даже там, где нет возгорания. Применяют АСПТ дренчерного типа в стандартных условиях, но особо востребована установка:Как правило, дренчерная установка используется на больших площадях. Используется только там, где подходит по классам пожаров: вода для A, пена – для A, B.

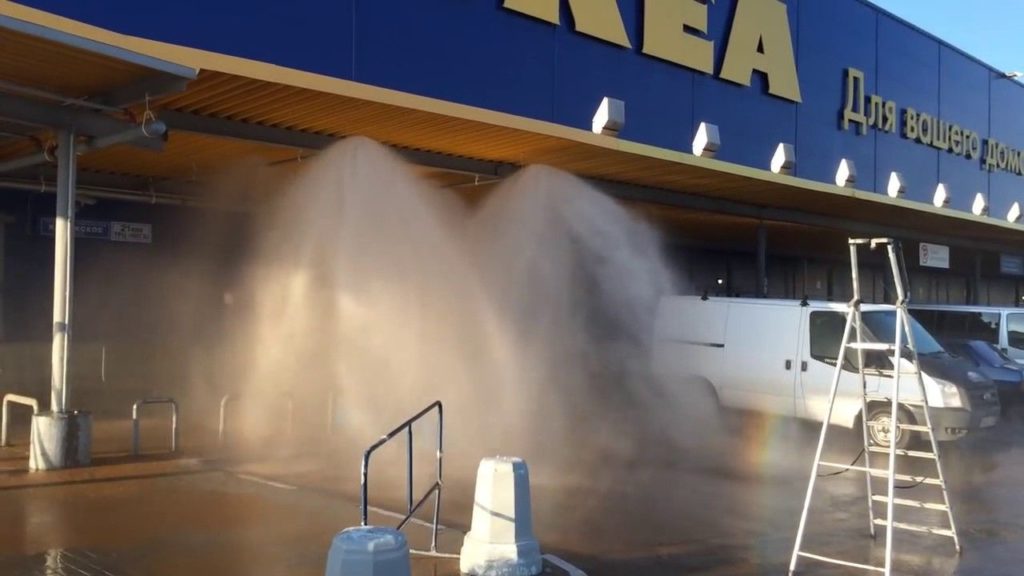

Противопожарная завеса или дренчерная завеса: что лучше

Два способа сдерживания огня являются согласно ст. 37 ФЗ 123 противопожарными преградами.Рекомендует защиту специалист по ПБ. Например, в супермаркетах часто предписывают устанавливать и шторы, и водные экраны или комбинировать оборудование.

Назначение автономной системы пожаротушения

Оборудование, предназначенное для ликвидации очагов возгорания, обычно устанавливается в коридорах и дверях помещений различного назначения:

Жилой;
Коммерческий;
В производстве.

Его основная функция — создание завесы из огнетушащего вещества, предотвращающей распространение огня. Он также используется непосредственно для тушения пожаров. Но его возможности зависят от различных факторов, таких как мощность дренчерной станции и конструктивные особенности. Самые мощные автономные системы способны создавать завесу из воды или пены, которая будет сдерживать не только огонь внутри, но и выделяемые угарный газ.

Чтобы абсорберы, установленные на вашем объекте, обеспечивали необходимый уровень защиты, необходимо произвести предварительный расчет с учетом характеристик помещения. Это гарантирует, что установленная в частном доме система пожаротушения справится со своей задачей. И только в этом случае можно добиться высокого уровня надежности защиты.

Принцип действия

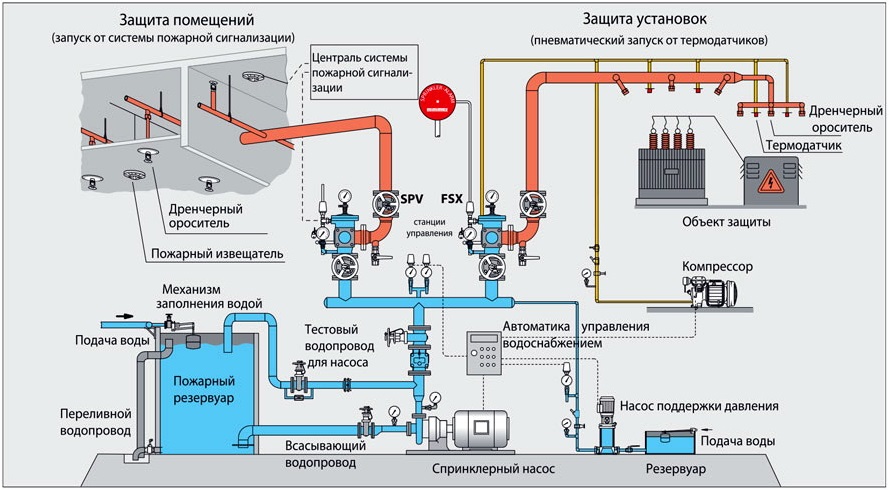

Работа системы организована по следующему алгоритму:

1. Автоматическое обнаружение очага возгорания одним из видов/типов пожарных извещателей, смонтированных в защищаемом помещении или подача сигнала тревоги путем включения ручного пожарного извещателя, лицом обнаружившим ЧП.

2. Поступление тревожного сообщения на приемно-контрольный пожарный прибор установки автоматической сигнализации, а затем на прибор управления пожаротушением, который формирует командный импульс на включение узла управления дренчерной системы.

3. Открытие электроприводов задвижек, срабатывание сигнального клапана дренчерного узла управления установки, начало работы баков-дозаторов пенных систем пожаротушения, включение насосной станции пожаротушения защищаемого объекта для повышения давления воды при низком значении этого параметра в сети противопожарного водоснабжения.

4. Поступление воды или водных растворов пенообразователей по питающему трубопроводу через узел управления в распределительную сеть системы.

5. Тушение – локализация, последующая ликвидация пожара всеми водяными или пенными дренчерными оросителями или генераторами пены, смонтированными на секции распределительной сети системы в защищаемом помещении, над/вокруг наружной технологической установки.

Кроме автоматического запуска системы после срабатывания пожарных извещателей или редко используемой побудительной тросовой системы с тепловыми замками, срабатывающим на повышение температуры, подобно спринклерным оросителям, автоматические дренчерные установки, согласно нормативным требованиям, должны быть обеспечены ручным пуском:

Дистанционным – с приборов, кнопок, иных пусковых устройств, которые установлены в помещении пожарного поста, диспетчерской объекта или у входов в помещении, где смонтирована распределительная сеть с дренчерами; возле защищаемого оборудования, технологического сооружения.
Местным – от пусковых элементов, что устанавливаются в помещениях узла управления, насосной станции пожаротушения.

При этом все виды устройств ручного запуска дренчерных систем должны иметь защиту от случайного приведения в действие, механических повреждений, располагаться вне возможных зон появления очагов возгорания.

Тушение пожаров дренчерными системами характеризуются такими основными показателями:

Минимальной расчетной площадью орошения, которая определяется расчетом расхода огнетушащего вещества – воды или пены.
Интенсивностью подачи огнегасящих веществ, определяемой количеством воды/пены, на единицу площади/объема защищаемого помещения за единицу времени.

В отличие от локального способа подавления очага воспламенения спринклерными установками пожаротушения дренчерные системы работают поверхностно по всей площади защищаемого помещения или заполняют пеной значительную часть объема, независимо от размера возгорания, что более эффективно, надежно; но часто приводит к увеличению материального ущерба из-за повреждения оборудования, товароматериальных ценностей.

Пример пуска установки дренчерного пожаротушения

Достоинства дренчерной установки

Дренчерная система пожаротушения, схема работы которой имеет уникальный алгоритм, обладает целым рядом преимуществ:

Мгновенное реагирование на очаг возгорания путем попадания дыма на детектор и передачи сигнала на пульт управления.
Полное покрытие защищаемой площади огнетушащим раствором.
Имеется возможность использования сразу двух способов обнаружения пламени в одной системе.
Напор воды создается достаточный (около 400 м3/час), чтобы заполнить даже самую сложную сеть трубопроводов.
Возможна установка в помещениях с различной планировкой.
Конструктивные элементы не требуют замены и ремонта после срабатывания системы. Как только запорные клапаны закрываются, а резервуар заполняется водой, установка вновь готова к работе.
Вместо воды можно применять пену или углекислый газ, что позволяет сохранить целостность оборудования и других материальных ценностей в защищаемом помещении.

Автоматические системы пожаротушения – дренчерная и спринклерная имеют еще одно важное отличие – при первой распыление огнегасящего состава происходит на всю контролируемую площадь, тогда как при второй работа ведется над локальным объектом

Виды и типы

Автоматические дренчерные системы бывают двух видов, которые определяются по огнетушащему веществу:

Установки водяного пожаротушения, оборудованные дренчерными оросительными головками – это более мощное по сравнению со спринклерными системами средство для подавления очагов пожаров класса А (древесина, продукты переработки, включая картон, бумагу) внутри складских, производственных объектов.

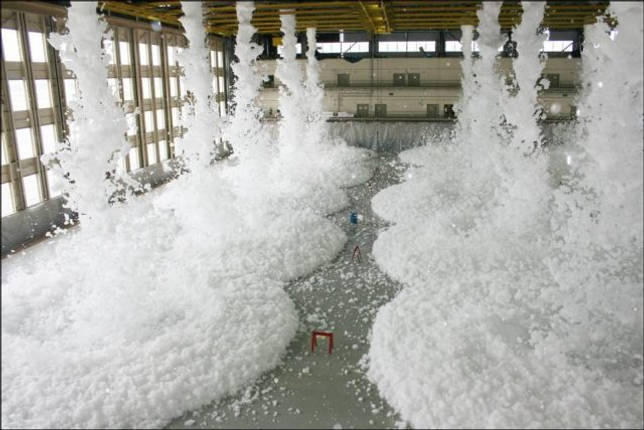

Установки пенного пожаротушения востребованы как для ликвидации очагов возгораний класса А, которые сложно/невозможно потушить водой, например, резина, другие полимерные материалы, так и класса В – горючих жидкостей, включая продукты переработки углеводородного сырья, технологических процессов органического синтеза.

Поэтому дренчерные установки, расходы, интенсивность подачи пены которых позволяют оперативно и эффективно подавлять пожары класса В, широко используют для защиты цехов, складов готовой продукции нефтеперерабатывающих, химических предприятий, как наиболее оптимальное автоматическое средство пожаротушения.

Кроме защиты помещений, дренчерные системы активно применяют в качестве противопожарных водяных завес, выполняющих роль противопожарных преград, разделяющих на пожарные секции/отсеки здания значительной площади/объема, заменяющих противопожарные экраны, шторы, ворота в строительных технологических проемах, открытых тамбурах-шлюзах, в которых технически невозможно установить огнестойкое заполнение; а также в качестве оборудования аварийного охлаждения корпусов технологического оборудования, резервуаров хранения горючих газов, жидкостей, для орошения несущих строительных конструкций.

Монтаж водяного оросителя

Водяной ороситель устанавливается вручную с помощью специального ключа. Монтаж осуществляется в такие узлы:

водопровод (как подводящие, так и распределительные части);
распределительные трубы;
насосная станция.

Вначале необходимо провести собственно установку дренчера. Затем подсоединить элементы электропитания для обеспечения работы после подачи сигнала. Если на предприятии отсутствует централизованное водоснабжение, понадобится дополнительная установка емкостей для воды либо другого агента пожаротушения.

При обслуживании не допускаются сильные загрязнения, поскольку они могут привести к сбою в работе системы. Рекомендуется ежемесячно осматривать водяные оросители. Если обнаружены значительные дефекты, признаки внешнего вмешательства, дренчер лучше заменить.

Что такое дренчерная система пожаротушения и как она работает?

Дренчерную систему монтируют в зданиях с высоким порогом пожароопасности, таких как:

компании, изготавливающие продукцию бытовой химии;
деревообрабатывающие комбинаты;
лакокрасочные заводы;
производства, где постоянно присутствует отрицательная температура.

Принцип воздействия состоит в распылении на всей территории помещения воды или пены. В здании должны быть 2 источника воды. Первый используют для быстрого тушения пламени за 10 минут с того момента, как был подан сигнал. Второй источник применяют для продолжительной борьбы с огнем 60 минут после оповещения о пожаре. По ГОСТу расход воды, которая используется для пожаротушения, равен 0,1-0,3 л/сек на 1 м².

Сигнал подается побудительной системой, которая бывает таких видов:

Тросовая. Когда возникает пожар, замок будет плавиться, в результате чего разрывается тросик, и открывается клапан водопровода.
Электрическая. При пожаре подается сигнал на блок насосной установки и включается вода.
Гидравлическая. При появлении пламени раскрывается замок, уменьшается давление, подается сигнал о пожаре, после этого начинается подача воды.
Пневматическая основана на том же принципе работы, что и гидравлическая. Вместо воды применяют сжатый газ, чем отличается такая установка от других типов.

Дренчерная система пожаротушения (принцип работы описывается ниже) представляет собой достаточно простую схему тушения огня. После возникновения возгорания детектор передает блоку управления сигнал, который сравнивается с максимальным показателем температуры и степени задымления.

Автоматическая система запускает процесс тушения огня и включает насос либо освобождает клапан баллона с пеной и запорный элемент, открывающий доступ к водопроводу и его веткам.

При этом следует учитывать, что вода подается из запасного источника или главной сети водопровода в трубы через контейнер к дренчерам, которые распыляют ее над очагом возгорания.

Дренчерная завеса имеет такие преимущества:

После возникновения возгорания приборы запускаются при температуре +70ºС.
Трубопроводы наполняются быстро, и распыляется большой объем воды (до 600 м³/час).
При монтаже инвентаря учитывают способ подачи большого количества воды в дальнюю комнату для тушения максимальной сложности пожара для данного здания.
Создаются полностью автоматизированные устройства с включением и отключением подачи воды по заранее условленным параметрам.
Оборудование может работать в режиме стандартного распыления, а также может создаваться водная завеса.
Установка может задействоваться несколько раз. После активации узлы конструкции не надо заменять.
Можно переоборудовать дренчерную установку, основанную на воде для применения других компонентов: пены, газообразного вещества, эмульсии и т.д.

Сфера применения

Использование дренчерных систем для тушения пожара в помещениях различного назначения и на открытых площадках широко распространено на тех объектах, которые отличаются высоким уровнем взрывной и пожарной опасности.

К ним относятся:

предприятия, специализирующиеся на выпуске промышленной и бытовой химии;
лесоперерабатывающие, а также целлюлозные заводы;
производства, специализирующиеся на выпуске лаков и красок;
предприятия, характеризующиеся стабильным отрицательным температурным режимом в течение всего года.

Дренчерная система пожаротушения может быть сухотрубной и заливной. Системы первого типа используются в зданиях с минимальной угрозой взрыва и пожара, установки второго типа — во взрывоопасных помещениях

Важно чтобы расстояние между дренчерами составляло 3 метра, а от дренчеров до стен — 1,5 м, только при этом условии тушение будет эффективным

Кроме этого существует деление данных систем пожаротушения в зависимости от конструктивных особенностей строения, оны бывают лопаточные и розеточные. Лопаточные имеют диаметр отверстия на выходе 12 мм и используются в диафрагме, у розеточных устройств диаметр отверстия на выходе 10, 12 и 16 мм, их используют для устройства водной завесы. Для каждой водяной завесы предусмотрена установка отдельного вентиля, клапана группового действия и клинкета.

11 Устройство установки и ее основные элементы

Оросители дренчерные тип ДВВ розеткой вверх;
Трубопроводная разъемная муфта;
Детектор подачи огнетушащего вещества;
Оросители дренчерные тип ДВН розеткой вниз;
Пневматическая побудительная магистраль;
Тросовый тепловой замок;
Шлейф пожарных извещателей:
1. Детекторы задымления;
2. ИК температурные датчики;
3. Детекторы открытого огня;
Устройство контроля уровня жидкости;
Гидравлическая побудительная магистраль;
Дренчерные узлы управления с пневматическим, гидро- и Электроприводом;
Дренчерный узел управления с тросовым приводом;
Устройство контроля уровня жидкости в резервуаре;
Автоматический водопитатель;
Шкаф управления автоматическим водопитателем;
Обратный однодисковый поворотный клапан;
Шкафы контролирующих и управляющих устройств;
Резервный насос;
Резервуар с огнетушащим веществом;
Основной насос;
Откачивающий дренажный насос;
Дренажный приямок;
Насос заполнения водопитетеля;
Компрессор.

Устройство установки и ее основные элементы

Дренчерные оросители типа ДВВ, выход верхний;
Разъемная муфта трубопроводов;
Детектор подачи огнетушащего вещества;
Дренчерные оросители типа ДВН, выход нисходящий;
Пневматическая поощрительная линия;
Блок термокабеля;
Схема пожарного извещателя:
1. Детекторы дыма;
2. ИК-датчики температуры;
3. Извещатели открытого огня;
Устройство контроля уровня жидкости;
Линия ГРМ;
Дренчерные силовые установки с пневматическим, гидравлическим и электрическим приводом;
Блок управления затоплением с тросовым управлением;
Устройство контроля уровня жидкости в резервуаре;
Автоподатчик воды;
Электрощит для автоматического водоснабжения;
Однодисковый поворотный обратный клапан;
Шкафы для устройств управления и контроля;
Резервный насос;
Бак огнетушащего вещества;
Главный насос;
Сливной дренажный насос;
Дренаж хорошо;
Насос для заправки резервуаров для воды;
Компрессор.

Преимущества дренчерных установок

Автоматические установки пожаротушения, основанные на дренчерных распылителях, имеют следующие преимущества:

Быстрая реакция срабатывания после обнаружения очага возгорания. Стандартные установки активизируются по сигналу инфракрасного детектора тепла или датчика пламени при превышении температурой порогового значения в70-75°С или скачкообразного повышения температуры в локальной зоне обнаружения на 10-15°С.
Стандартные насосы, входящие в установку генерируют напор от 100 до 600 м3/час. Это обеспечит быстрое наполнение передающих трубопроводов и активное распыление большого количества воды над зоной возгорания. Отключается установка вручную.
Возможность контроля больших площадей и объемов помещений. При расчете диаметра труб и размещения распыляющих форсунок в проект закладывается возможность доставки необходимого количества воды в самую отдаленную точку охраняемого объекта для тушения пожара самой высокой категории сложности, которая допускается для этого здания.
Возможность создания полностью автоматизированных установок не только с активацией, но и с прекращением деятельности по заранее определенным параметрам. Обычно это объем использованной для ликвидации возгорания огнетушащей жидкости. Доставки 15-200 м3 воды достаточно чтобы потушить пожар любой сложности в общественном здании, не имеющем взрывоопасных веществ.
Одним из основных преимуществ считается возможность многоразового использования установки. При этом элементы системы пожаротушения после срабатывания не требуют замены или пусконаладки после повторного заполнения. Затруднения возможны только с пластиковыми детекторами пожарной сигнализации, которые, возможно, придется заменить на неповрежденные.
Дренчерные установки водяного пожаротушения могут быть легко перепрофилированы на использование альтернативных огнетушащих веществ: пены, газа или комбинированных веществ. Такая модернизация потребует минимальных вложений и изменений только центрального узла установки.

Спринклерная (водная) система пожаротушения

Система, обеспечивающая подачу огнетушащего состава на очаг возгорания и состоящая из трубопроводов, оборудованных спринклерными оросителями с тепловым замком (открывается под воздействием температуры). В зависимости от нормальной (рабочей) температуры в помещении выбираются тепловые замки с соответствующей температурой открывания (в диапазоне от 57 до 343 °C).

Системы спринклерного пожаротушения являются одними из самых распространенных и используются в офисных зданиях и сооружениях, в подземных паркингах, логистических комплексах, на складах высокостеллажного хранения, торговых и выставочных центрах, рынках, музеях.

Монтируется спринклерная система, как правило, под перекрытием помещения. (рис 1).

Рис. 1. Монтаж спринклерной системы

2.1. Спринклерные установки пожаротушения тонкораспыленной водой

Технология пожаротушения тонкораспылённой водой основана на ликвидации возгорания каплями воды с эффективным диаметром не более 100 мкм. Обладая высокой проникающей и охлаждающей способностью тонкораспылённая вода (водяной туман) позволяет надёжно тушить пожары при небольшом расходе огнетушащего вещества (менее 0,03 л/с·м2) в течение 10…60 с.

Это позволяет без каких-либо негативных последствий, связанных с влиянием огнетушащего вещества, тушить пожары в архивах, библиотеках и музеях. Как показывает практика, тонкораспылённая вода эффективно поглощает твёрдые частицы дыма. Имеются данные по успешному использованию тонкораспылённой воды при тушении электроустановок под напряжением 35 кВ без аварийных последствий.

Для создания тонкораспылённых струй воды применяются модульные или агрегатные установки, позволяющие обслужить объект практически любой степени сложности. Особенностью технологии диспергирования (размельчения) капель воды, применяемой в данных установках, является использование газожидкостной смеси, которая подаётся к оросителям установок по одному трубопроводу, что значительно упрощает технологию, монтаж и эксплуатацию установок.

Рис. 2. Установки создания тонкораспылённых струй воды с использованием газожидкостной смеси

Снижение в 2,5 раза расхода и в 4 раза объема воды, требуемой для пожаротушения;
Снижение воздействия на людей опасных факторов пожара;
Значительное снижение ущерба от пролива воды, наносимого объекту при работе установки;
Низкая инерционность срабатывания.

Существует 2 вида спринклерных систем: водозаполненные и воздушные (табл 1).

Таблица 1. Спринклерные системы

Температурный режим в помещении	Отапливаемое	Неотапливаемое
Рекомендуемый вид системы	Водозаполненная	Воздушная
Характеристика системы	После вскрытия спринклеров вода в виде раздробленных струй подается к очагу возгорания. В течение первых минут пожара вода подается от автоматического водопитателя, а затем контрольно-сигнальный клапан включает пожарные насосы, которые обеспечивают подачу расчетного количества воды, необходимого для ликвидации пожара.	В этих системах в обычное время сеть труб от спринклеров до контрольно-сигнального клапана находится под давлением сжатого воздуха.

Отличия спринклера от дренчера

Существуют две основные системы пожаротушения: спринклерная и дренчерная. Поначалу различия между ними могут показаться незначительными, но они все же есть:

Условия включения. Смачивающее устройство имеет головки открытого типа и поэтому активируется сразу после ручного розжига или при подаче автоматического сигнала о начале пожара. Спринклер имеет термосварку, которая ломается при воздействии высоких температур. После одного использования этот замок необходимо заменить, так как он полностью ломается.
Скорость ответа. Эта величина обусловлена конструктивными особенностями. Дренчерную систему можно активировать через полсекунды после начала пожара. Для того, чтобы нагревательный блок расплавился, требуется некоторое время, поэтому разбрызгиватель активируется немного позже. Но не все ситуации требуют немедленного реагирования, поэтому обе эти установки находят свое применение.
Условия труда. Пожаротушение может применяться на объектах с температурой ниже +5 градусов. Системы полива способны работать при экстремальных температурах, но водные установки используются только в помещениях с положительным температурным режимом.
Назначение. Дренчерные установки лучше всего использовать для тушения пожаров по всей площади помещения, а спринклерные — только на определенной ограниченной площади.

Устройство дренчерной системы

Оросители для дренчерных завес могут располагаться как в горизонтальной, так и в вертикальной плоскости. Показатель потребления воды напрямую зависит от диаметра резьбы распылителя. При использовании оборудования на объектах, где преобладает отрицательная температура, поступление воды в трубопровод осуществляется после срабатывания соответствующего датчика.

Особенность работы дренчерной системы (в отличие от той же спринклерной) заключается в том, что её целесообразно использовать при тушении пожара в помещениях с большой площадью. Включение автоматической пожарной сирены происходит при срабатывании датчика, подающего сигнал об очаге возгорания.

Локализация пожара осуществляется с помощью водяных дренчерных потоков, которые не допускают дальнейшего распространения огня. Причём на протяжении длительного времени удерживается в помещении не только огонь, но и сопровождающие его продукты горения (дым, жара, токсичные выделения). По этой причине дренчерная завеса может устанавливаться как внутри зданий, так и на входных дверях.

Схема устройства дренчерной завесы

Принцип работы заключается в подаче воды в оросительные головки из труб, соединённых с насосной станцией. Трубы изготавливаются из жаростойкой стали. Для соединения труб используется сварка. Оптимальный диаметр водопровода определяется исходя из скорости движения водного потока.

Элементами оборудования для пожаротушения являются:

оросительные головки;
клапаны;
реле потока;
задвижка;
гидравлическая сирена;
замедляющая камера;
узел ограничения.

Для эффективного функционирования дренчерной завесы необходимо соответствующее давление в системе тушения пожара. По этой причине её составными компонентами ещё являются:

водяной насос;
манометр;
сигнальный датчик (заменяет манометр);
приборы электроснабжения (и генератор, который обеспечит постоянную подачу электроэнергии в случае отключения сети).

Включение дренчерных завес может проводиться и без подачи электроэнергии следующим образом:

Тросовая технология предполагает обрыв троса, расположенного в легкоплавком замке. После обрыва троса открывается клапан водопровода.
Гидравлический метод основан на воздействии высокой температуры на тепловой замок оросителя. После открытия замка вода подаётся в трубы и оросители.
Пневматический способ аналогичен гидравлическому. Отличие в том, что вместо воды используется сжатый газ.

16 Огнетушащие составы

Второе название спринклерных систем – установки водяного пожаротушения, поскольку используются составы на основе воды.

Максимум, как можно модифицировать ОТВ – создание пены. В пенных системах есть отдельный бак с пеногенератором, специальные калибровщики.{banner_downtext}Пена расширяет диапазон тушения классов пожара. Смесь имеет различные химические добавки (фторные). Вспененное вещество меньше повреждает материалы.

16.1 Требования к состоянию огнетушащих веществ

Вещества для тушения должны быть без примесей, приводящих к коррозии труб. Используются те же составы, что для обычных водных или пенных огнетушителей.

Принцип функционирования системы

Дренчерная система пожаротушения имеют свои нюансы, которые следует рассмотреть для начала использования устройством. Основная задача подобного оборудования – своевременное обнаружение и последующее тушение очагов возгорания, делая все возможное для того, чтобы пламя не распространялось дальше.

Дренчерные устройства, в основе которых лежат клапаны того же вида, используются для тушения очагов возгорания на больших площадях. Ключевым элементом всей системы будет являться дренчерный ороситель. Представляет собой он установку оросителя открытого типа, который монтируется на поверхность используемого трубопровода.

Для подачи определенного количества воды используется центральный водопровод, который связан с устройством посредством ряда насосов. Габариты водопровода должны полностью совпадать и быть пропорциональными скорости движения используемого материала (воды). Сама же установка, которая отвечает за подачу воды, может быть нескольких типов:

пневматическая;
гидравлическая;
электрическая.

В момент возникновения пламени в охраняемом помещении, соответствующий датчик зафиксирует это и передаст соответствующий сигнал на используемый пульт управления. Устройство сравнит полученные данные с теми, которые в него были запрограммированы и если те существенно превысят допустимые рамки, даст соответствующую команду об активации насосного оборудования и самой станции. Насосы начнут закачивать воду для осуществления пожаротушения в систему трубопровода, по которому она разойдется к дренчерам, а те уже через распылители (дренчеры) приступят к тушению пламени. Именно такая последовательность действий при использовании дренчерного оборудования.

Ограничения и особенности дренчерных систем:

При срабатывании орошаются все поверхности помещения. В некоторых случаях ущерб от тушения пожара может превысить ущерб от огня (при наличии дорогого оборудования и материальных ценностей, восприимчивых к воздействию воды).
Значительный расход воды. По сравнению со спринклерными системами пожаротушения, дренчерные используют большее количество огнетушащего вещества, что в определенных случаях может стать проблемой (при непрофессиональном проектировании или поломке насосной станции подача воды прекратится).
Водяное пожаротушение не рекомендуется использовать для защиты объектов, на территории которых находится большое количество электротехнического оборудования, поскольку вода может вызвать его повреждение. При невозможности использования других огнетушащих веществ рекомендуется применять установки тонкораспыленной воды.
Установки водяного пожаротушения нельзя применять для тушения возгораний веществ, которые при контакте с ней выделяют тепло, токсичные, горючие или коррозионно-активные газы. Также дренчерная система пожаротушения не может быть использована для тушения электрооборудования под напряжением.

2 Отличия дренчерной и спринклерной систем

Отличия дренчерных установок от спринклерных наглядно показаны в таблице.

Дренчерные системы	Спринклерные системы
Можно использовать повторно	После первого применения подлежат замене
Заливают всю защищаемую территорию, обеспечивая тушение и локализацию возгорания	Спринклеры работают выборочно лишь в зоне поражения огнем
Возможен монтаж датчиков дыма и температуры	Головка оросителя закрыта тепловым замком, при повышении температуры он открывается, и система срабатывает
Магистраль системы наполнена воздухом либо огнетушащим веществом, но без давления	Вода под напором циркулирует в трубопроводе установки
Время срабатывания до 5 минут, сокращается при использовании электрического пускового механизма	Время срабатывания от 5 до 10 минут, что обусловлено временем нагрева теплового замка
Высокий расход огнетушащего вещества из-за одновременной работы всех оросителей	Сокращенный расход средства ввиду выборочного действия разбрызгивателей
