Виды и характеристики лафетных стволов

Виды

Переносные

ПЛС-20П

Переносной лафетный ствол ПЛСП-П20 состоит из корпуса (1), напорных патрубков (3), приемного корпуса (5), рукоятки управления (6).

В приемном корпусе имеется обратный шарнирный клапан, который позволяет присоединять и заменять рукавные линии к напорному патрубку без прекращения работы ствола.

Внутри корпуса (1) трубы ствола установлен четырехлопастной успокоитель.

Для подачи ВМП для формирования водяной струи насадок на корпусе заменяют на насадок для формирования пены средней кратности (2).

При смене водяного насадка меняется расход лафетных пожарных стволов.

Монитор лафетный МЛ-П20

Предназначен для формирования и направления прямой компактной или распыленной струи воды или раствора смачивателя.

Мониторы имеют бесступенчатую регулировку угла факела распыла от прямой компактной струи до защитной завесы в 120 0 , которая осуществляется путем поворота штурвала насадка.

Расход воды не менее 20 л/с.
Дальность водяной струи не менее 70м.

Стационарные

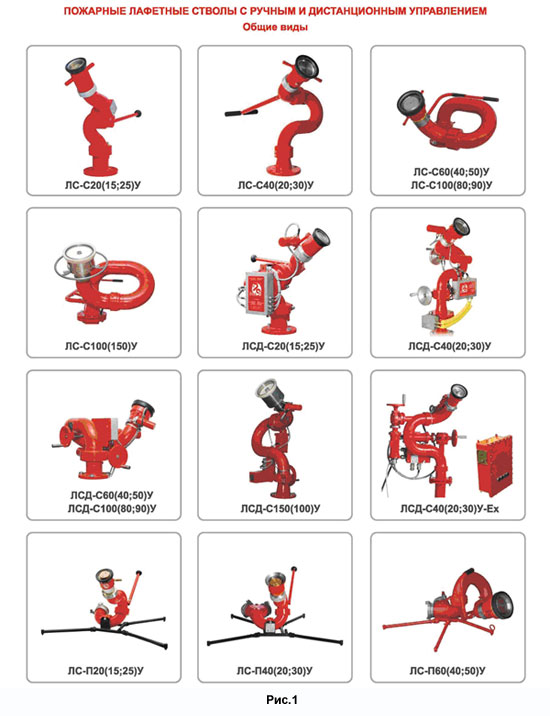

Современные универсальные лафетные стволы имеют более компактную конструкцию с системой подачи распыленной струи огнетушащего вещества. Конструкция изогнутых полых тел вращения позволяет свободно манипулировать направлением потока с расходом от 20 до 150 л/с при давлении до 1,6 МПа (150 л/с – водоснабжение целого района города).

Разберем подробнее:

Обратим внимание на внешний вид данных стволов, такая зигзагообразная форма позволяет исключить (предотвратить) эффект «реактивной тяги». Этот эффект возникает, когда поток воды выходит из ствола на прямую, поэтому существует такое понятие для стволов с большим расходом, как подствольщик (человек, который обеспечивает устойчивость основного ствольщика)

Этот эффект возникает, когда поток воды выходит из ствола на прямую, поэтому существует такое понятие для стволов с большим расходом, как подствольщик (человек, который обеспечивает устойчивость основного ствольщика).

Зигзагообразная форма стволов позволяет преломлять энергию потока от жидкости и облегчать манипуляции стволом его оператором, что очень упрощает задачу при работе.

Так как это является преимуществом, такой технологии придерживаются большинство производителей лафетных стволов.

На конце имеет насадок, с помощью которого возможно формирование как компактных, так и распыленных струи при подаче огнетушащих веществ, а так же водяных завес.

Название комбинированный и универсальный дает нам понять о возможности применения данного типа стволов не только с водой, но и при подаче пены.

Характеристики

В таблице представлены ТТХ лафетных стволов ЛС-С20У, ЛС-С30У, ЛС-С40У, ЛС-С50У, ЛС-С60У, такие как кратность пены, расход раствора пенообразователя, дальность водяной струи (включая сплошной пенной), масса, срок службы лет.

Дополнительный материал:

Роботизированные

ПР-ЛСД-С40У-ИК-ТВ

Робот пожарный на базе лафетных стволов стационарный, водопенный, универсальный, с программным (дистанционным) управлением, с устройством обнаружения загорания, с телекамерой предназначен для формирования потока распыленной массы огнетушащего вещества “JF” с изменяющимся углом распыливания от прямой кумулятивной струи до защитного экрана (90 град.)

JF – JET FOG
(эффект летящего тумана) – происходит очень сильное распыление потока огнетушащего вещества (кумулятивной струи). При тушении пожара, чем больше по площади идет взаимодействие огнетушащего вещества, тем эффективнее происходит его тушение.

Расшифровка маркировки:

ПР – пожарный робот;
ЛСД – лафетный ствол с дистанционным управлением;
С40У – стационарный с расходом 40 л/c универсальный;
ИК – с инфракрасным датчиком обнаружения очага горения;
ТВ – оснащенный ТВ-камерой.

Особенности стволов, что они управляются дистанционно и в основном применяются на особо пожароопасных объектах, для исключения вероятности угрозы жизни оператора.

Некоторые ТТХ пожарных стволов импортного производства

СТВОЛ ПОЖАРНЫЙ РУЧНОЙ КОМБИНИРОВАННЫЙ С52 RAMBOJET- 02

Комбинированный пожарный ствол С52 Rambojet-02 с трехступенчатой ручной регулировкой расхода предназначен для формирования и направления сплошной или распылённой (с изменяющимся углом факела) струи воды, а также при установке твердого картриджа «PYROCOOL» вставленного в тубус ствола — раствора огнетушащего поверхностно-активного вещества (ПАВ).

Универсальность изделия обусловлена наличием в средней части ствола цилиндрического тубуса из алюминиевого сплава, который служит для закладки в него твердого картриджа ПАВ «PYROCOOL». Вода, проходя через тубус ствола, обтекает картридж по поверхности, растворяет его и образует тем самым огнетушащий раствор.

Наибольшим преимуществом изделия является возможность его работы с картриджем ПАВ «PYROCOOL», использование которого в качестве огнетушащего вещества позволяет, благодаря способности уменьшать поверхностное натяжение воды, лучше проникать в горящие материалы, особенно пористые. Одного картриджа «PYROCOOL» хватает минимально на 2500 литров воды при работе стволом в течение 10-15 минут. На замену картриджа требуется 10-12 секунд.

На входе пожарный ствол оснащен напорной соединительной муфтой С52, присоединённой резьбой к проточному каналу. Перекрытие подачи воды производится при помощи шарового крана — хомутового рычага (ОРЕN — CLOSED, т.е. открыто-закрыто), расположенного непосредственно на кране. Поворотная головка позволяет регулировать конфигурацию струи — сплошная, распыленная, или туманная завеса. Головка пожарного ствола имеет защитный слой из резины, препятствующий намораживанию и повреждению от удара. Для удобства при работе ствол оснащен пластмассовой рукоятью.

Основные характеристики ствола:

Длина, ширина, высота	590 мм, 115 мм, 270мм
Вес	2,75 кг
Расход воды (сплошная струя)	3,75 л/сек, при давлении 5 атм. 4,3 л/сек, при давлении 7 атм.
Расход воды (с картриджем)	3,58 л/сек, при давлении 5 атм. 4,17 л/сек, при давлении 7 атм.
Угол распыления — распыленная струя	Изменяется в диапазоне 40° — 110°
Дальность сплошной струи воды Дальность распылённой струи воды	25 м/30 м (при 5 атм. / 7 атм.) 7 м/12 м (при 5 атм. / 7 атм.)

РУЧНОЙ СТВОЛ «Dual — Force» (ДУАЛ-ФОРСЕ).

Dual-Force — ствол пожарный ручной, автоматического типа, с ручным управлением предназначен для подачи воды или пены при тушении пожаров.

Ствол относится к стволам нормального давления, перекрывным, универсальным, комбинированным (формирующим сплошную и распыленную струю воды, а также пенную струю). Dual-Force — автоматический пожарный ствол, который обеспечивает работу как при стандартном давлении (7 атм.), так и при низком давлении (4 атм.), в зависимости от выбора давления, обеспечивается расход воды (водного раствора пенообразователя) от не менее 4,4 до 15,8 л/сек.

Автоматические стволы разрабатывались с целью решения проблемы использования мощных струй при ограниченном водоснабжении. В конструкции стволов предусмотрен механизм стабилизации давления, с помощью которого дефлектор изделия изменяет диаметр выходного отверстия ствола. Фактически ствол автоматически меняет «размер насадка» в зависимости от количества подаваемой воды.

Лафетные пожарные стволы

Наименование		Цена
от 200 т.р.	от 30 до 200 т.р.	до 30 т.р
ЛС-С20(15;25)У		договорн.	договорн.	19640,00р.
ЛС-С20(15;25)Уэ	договорн.	договорн.	договорн.
ЛС-С20(15;25)Уо-ОМ	договорн.	договорн.	договорн.

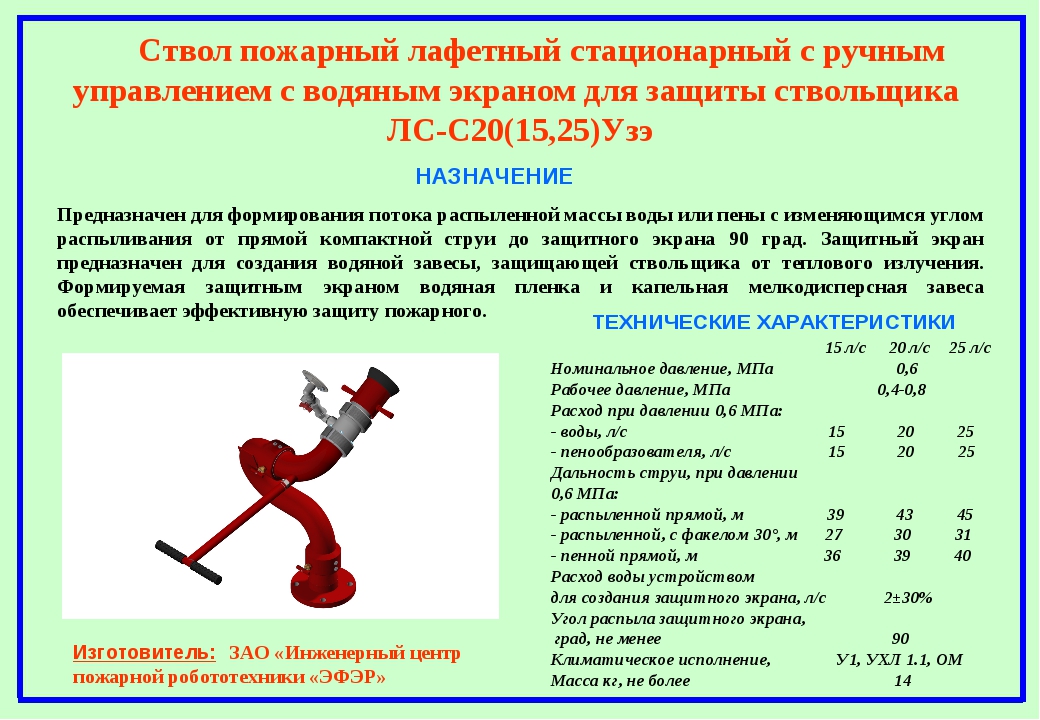

ЛС-С20(15;25)Узэ	договорн.	договорн.	договорн.
ЛС-С20Уд-л	договорн.	договорн.	договорн.
ЛСД-С20(15;25)У-л		договорн.	договорн.	договорн.
ЛСД-С20(15;25)Уэ-л	договорн.	договорн.	договорн.
ЛСД-С20Уи-л	договорн.	договорн.	договорн.
ЛС-П20(15;25)У		договорн.	договорн.	20330,00р.
ЛС-П20(15;25)Уэ	договорн.	договорн.	договорн.

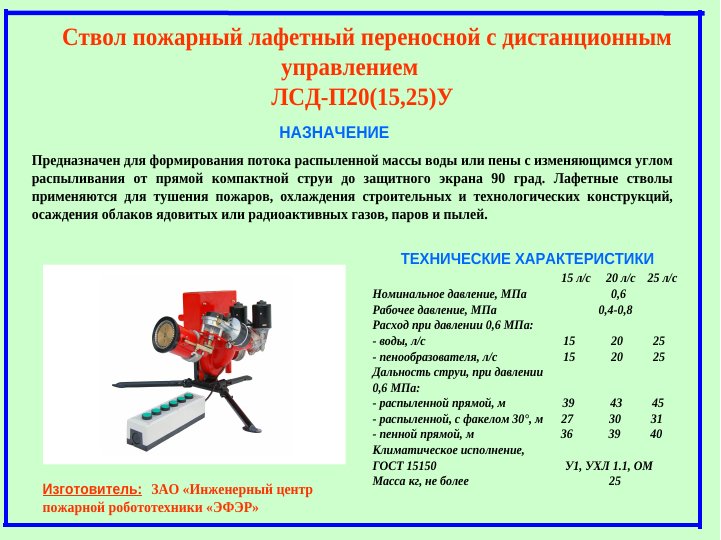

ЛСД-П20(15;25)У		договорн.	договорн.	договорн.
ЛСД-П20(15;25)Уэ	договорн.	договорн.	договорн.
ЛС-С40(20;30)У		договорн.	договорн.	26260,00р.
ЛС-С40(20;30)Уо	договорн.	договорн.	договорн.
ЛС-С40(20;30)Узэ	договорн.	договорн.	договорн.
ЛСД-С40(20;30)У		договорн.	договорн.	договорн.
ЛСД-С40Уи	договорн.	договорн.	договорн.
ЛС-П40(20;30)У		договорн.	договорн.	27310,00р.
ЛС-С60(40;50)У		договорн.	договорн.	32530,00р.
ЛС-С60(40;50)Уэ	договорн.	договорн.	договорн.
ЛС-С60(40;50)Уо	договорн.	договорн.	договорн.
ЛС-С60(40;50)Узэ	договорн.	договорн.	договорн.
ЛС-С60(40;50)У-В	договорн.	договорн.	договорн.
ЛС-С60(40;50)У-Вн	договорн.	договорн.	договорн.
ЛСД-С60(40;50)У		договорн.	договорн.	договорн.
ЛСД-С60Уи	договорн.	договорн.	договорн.
ЛСД-С60(40;50)Уэ	договорн.	договорн.	договорн.
ЛСД-С60(40;20)У-Ех	договорн.	договорн.	договорн.
ЛСД-С60(50)У-Ех	договорн.	договорн.	договорн.
ЛС-П60(40;50)У		договорн.	договорн.	договорн.
ЛС-П60(40;50)Уэ	договорн.	договорн.	договорн.
ЛСД-П60(40;50)У		договорн.	договорн.	33639,00р.
ЛСД-П60(40;50)Уэ	договорн.	договорн.	договорн.
ЛС-С100(80;90)У		договорн.	договорн.	договорн.
ЛС-С100(80;90)Уо	договорн.	договорн.	договорн.
ЛС-С100(80;90)Узэ	договорн.	договорн.	договорн.
ЛС-С100(80;90)Уэ	договорн.	договорн.	договорн.
ЛСД-С100(80;90)У		договорн.	договорн.	договорн.
ЛСД-С100Уи	договорн.	договорн.	договорн.
ЛСД-С100(80;90)У-Ех	договорн.	договорн.	договорн.
ЛС-С150(100)У-В		договорн.	договорн.	договорн.
ЛС-С150(100;125)У-Вн	договорн.	договорн.	договорн.
ЛС-С150(100;125)Уэ-В с баком пенообразователя 2т	договорн.	договорн.	договорн.
ЛС-С150(100)У	договорн.	договорн.	договорн.
ЛСД-С150(100)У		договорн.	договорн.	договорн.
ЛСД-С350(250)У		договорн.	договорн.	договорн.
ЛС-С350(250)У	договорн.	договорн.	договорн..

Лафетные стволы стационарные (ЛС-С)

Лафетный ствол ЛС-С-20

Номинальное давление, МПа	0,6
Рабочее давление, МПа	0,4 — 0,8
Расход при давлении 0,6 МПа • воды, л/c • раствора пенообразователя, л/с	20 20
Производительность по формируемой распыленной массе на выходе из насадка, л/с	200
Кратность пены	7
Диаметр резьбы насадка	G 2-1/2″
Дальность струи, при давлении 0,6 МПа: • распыленной прямой, м • распыленной, с факелом 30°, м • пенной прямой, м	50 30 45
Перемещение ствола: • в вертикальной плоскости, град. • в горизонтальной плоскости, град.	от +90 до -45 360
Усилие на рукояди при наведении, Н. не более	80
Масса, кг. не более: • из алюминиевых сплавов • с использованием нержавеющей стали	12 14

Лафетный ствол ЛС-С-40

Номинальное давление, МПа	0,6
Рабочее давление, МПа	0,4 — 0,8
Расход при давлении 0,6 МПа • воды, л/c • раствора пенообразователя, л/с	40 40
Производительность по формируемой распыленной массе на выходе из насадка, л/с	400
Кратность пены	7
Диаметр резьбы насадка	G 2-1/2″
Дальность струи, при давлении 0,6 МПа: • распыленной прямой, м • распыленной, с факелом 30°, м • пенной прямой, м	60 35 54
Перемещение ствола: • в вертикальной плоскости, град. • в горизонтальной плоскости, град.	от +90 до -45 360
Усилие на рукояди при наведении, Н. не более	80
Масса, кг. не более: • из алюминиевых сплавов • с использованием нержавеющей стали	12 15

Лафетный ствол ЛС-С-60

Номинальное давление, МПа	0,8
Рабочее давление, МПа	0,6 — 1,0
Расход при давлении 0,6 МПа • воды, л/c • раствора пенообразователя, л/с	60 60
Производительность по формируемой распыленной массе на выходе из насадка, л/с	600
Кратность пены	7
Диаметр резьбы насадка	G 3-1/2″
Дальность струи, при давлении 0,6 МПа: • распыленной прямой, м • распыленной, с факелом 30°, м • пенной прямой, м	70 40 63
Перемещение ствола: • в вертикальной плоскости, град. • в горизонтальной плоскости, град.	от +90 до -45 360
Усилие на рукояди при наведении, Н. не более	80
Масса, кг. не более:	60

Виды технического обслуживания пожарных автомобилей

На каждый ПА устанавливается конкретная норма эксплуатации на квартал и год. При этом учитывается пробег, выделенное количество топлива и прочие технические условия. Месячная норма пробега вычисляется с учетом квартального показателя. Для поддержания оптимальной боевой готовности и повышения возможностей подразделения, устанавливается резерв ПА.

Техническая готовность техники определяется по следующим пунктам:

Исправность и общее состояние.
Заправка горюче-смазочными, эксплуатационными и огнетушащими материалами.
Комплектация пожарно-техническими приспособлениями и инвентарем с учетом табельного положения и правил по охране труда.
Соответствие нормам внешнего вида, окраски и надписей ГОСТУ 50574-93.

Если хотя бы одно требование не выполняется, эксплуатация техники запрещается. Виды и периодичность ТО пожарных автомобилей организуется по планово-предупредительному принципу.

Безопасность при эксплуатации оборудования для формирования огнетушащей пены

К работе с ПТВ допускаются сотрудники, окончившие специализированные курсы и успешно сдавшие экзамен. Они должны твердо знать правила содержания, порядок использования и технический регламент ПС. Кроме этого, сотрудники обязаны регулярно проходить инструктажи. Оборудование должно проходить ежедневное техническое обслуживание для поддержания работоспособности:

внешний осмотр всех элементов пожарно-технического вооружения, особенно рабочих деталей: форсунок, сеток, подвижных частей и ручек;
проверка на отсутствие загрязнений, в том числе отверстия, через которое подаются составы;
проверка сеток на отсутствие повреждений;
тестирование надежности соединений, если выявлены неполадки – нужно отрегулировать;
проверка движений подвижных узлов во всех плоскостях, при выявлении неисправности – использование смазочные составы;
при выполнении операций следует обращать внимание на показатели давление на измерительном приборе;
по завершению работы удалить со ствола загрязнения и составы;
удалить жидкость из оборудования, особенно актуально это зимой;
после использования устранить выявленные неисправности и насухо протереть оборудование.

Все вышеперечисленное относится не только к самому стволу, но и к насадкам. Использовать пожарные стволы не разрешается рядом с воздушными линиями электропередач. Дистанция должна быть не меньше, чем радиус действия средства пожаротушения. Линия должна быть размотана прямо, а ее контур не должен иметь заломов и искривлений. Рядом с ней не должно быть острых предметов. Огнетушащие вещества подаются в рукава с постепенным нарастанием давления, это купирует риски разрывов. После завершения эксплуатации оборудование следует полностью просушить, особенно это актуально для металлических деталей.

Видео:

Управляемые лафетные стволы: что предлагает рынок?

Данные установки отличаются как по стоимости, так и по конструкции. Условно этот класс – управляемые лафетные стволы – следует разделить на группы:

Лафетные стволы с дистанционным управлением, выполняющие функции дистанционного манипулятора.
Программно управляемые лафетные стволы.
Роботизированные установки пожаротушения на базе программно управляемых лафетных стволов.

Все три группы находят применение для решения задач противопожарной защиты объектов. Выбор и эксплуатация конкретной группы установок полностью зависят от опыта проектировщика и конкретно защищаемого объекта.

Особенно целесообразным представляется рассмотреть установки, относящиеся ко второй и третьей группам лафетных стволов и роботизированных установок российского производства. Можно выделить их основные функционально-конструктивные элементы:

наличие дистанционно управляемого ствола, с помощью которого осуществляется подача огнетушащего вещества в зону горения на расстояние, например, до 60 м. Ствол имеет два электропривода, производящих его поворот в вертикальной и горизонтальной плоскостях;
наличие устройства формирования потока огнетушащего вещества требуемой интенсивности (л/с ). Огнетушащим веществом может быть вода, пена или порошок, которые требуют использования соответствующих насадков;
подача огнетушащего вещества производится при открытии дистанционно управляемой запорной арматуры, расположенной на пожарной магистрали;
наличие системы связи со смежными устройствами, например с системой пожарной сигнализации (предполагается наличие входа для приема сигналов от датчиков пожарной сигнализации, при получении которых автоматически совершаются действия по тушению либо охлаждению конструкций);
система идентификация пламени и наведение на очаг пожара. Лафетный ствол установки автоматически наводится на очаг пожара с помощью оптического датчика пламени, установленного на стволе, оптическая ось которого совпадает с направлением истекающего огнетушащего вещества;
наличие пульта управления. Оператор с пульта управления может дистанционно управлять лафетным стволом и осуществлять подачу огнетушащего вещества в зону пожара или для охлаждения конструкции.

Рассмотрим более детально только роботизированные установки пожаротушения производителей МА «Системсервис» (РУП «СТРАЖ») и ООО «Инженерный центр пожарной робототехники «ЭФЭР». Конструкция и идеология работы установок ООО «Пожтехспас» и ООО «Уралмеханика» (г. Миасс) во многом идентичны конструкции установок «ЭФЭР».

Отличия и особенности стволов воздушно-пенных от пеногенераторов

Обе упомянутые модификации пожарно-технического вооружения используются для создания пены. Стволы способны формировать пену пониженной кратности, а пеногенераторы выдают кратность вышей средней.

«СВП» и «СВПЭ» — эти модели способны работать с различными емкостями. Их конструкция состоит из корпуса, который подразделяется на 3 камеры, в одной присутствует разряженное пространство, далее идут соединительная головка, ниппель и кожух. Огнетушащее вещество протекает по камерам, в разряженном пространстве из него и воздуха образуются пенные массы. Из устройства они поступают в рукав, а далее выбрасываются на очаг пожара.
«ГПС» — данные модели состоят из корпуса, ремня, головки и кассеты. К распределительному элементу направляется 6%-ный состав, где он дробится на отдельные капли. На пути к сеткам, в вещество подмешивается воздух, а сама пена непосредственно создается уже на кассете. Из генератора огнетушащая масса выходит с помощью увеличения собственного объема. В целях предотвращения переполнения стека, сетку нужно постоянно чистить от повреждений и следов коррозии.

Примеры

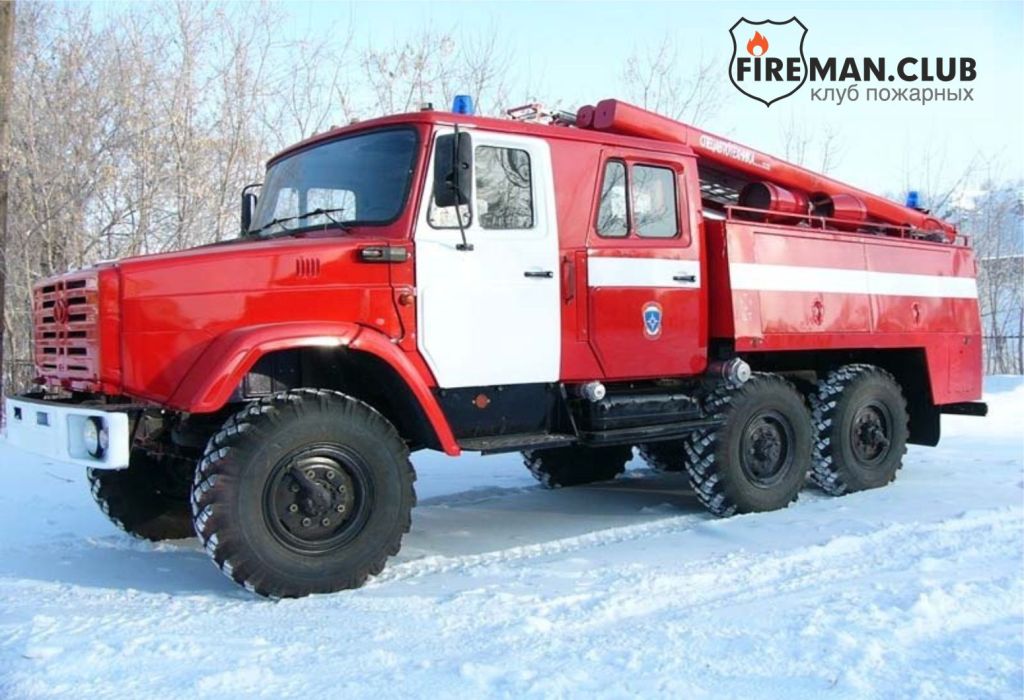

АЦ-2,5-40 (ЗиЛ)

Объем цистерны (вода) – не менее 2500 л.
Объем пенобака (пенообразователь) – 150 л.
Производительность пожарного насоса – 40 л/сек.

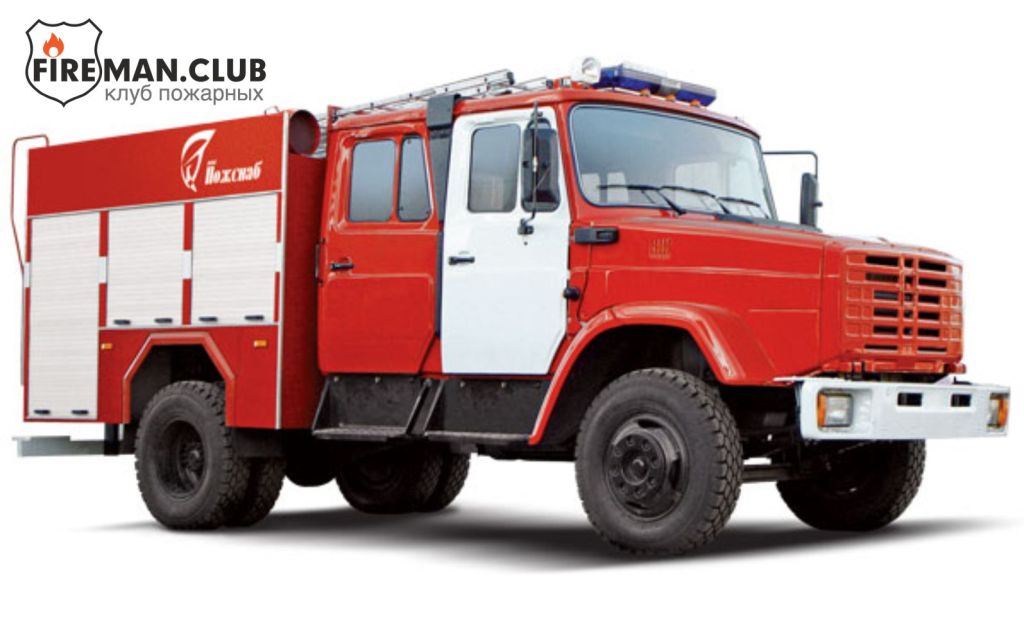

АЦ-3,5-40 (ЗиЛ)

Объем цистерны (вода) – не менее 3500 л.
Объем пенобака (пенообразователь) – 210 л.
Производительность пожарного насоса – 40 л/сек.

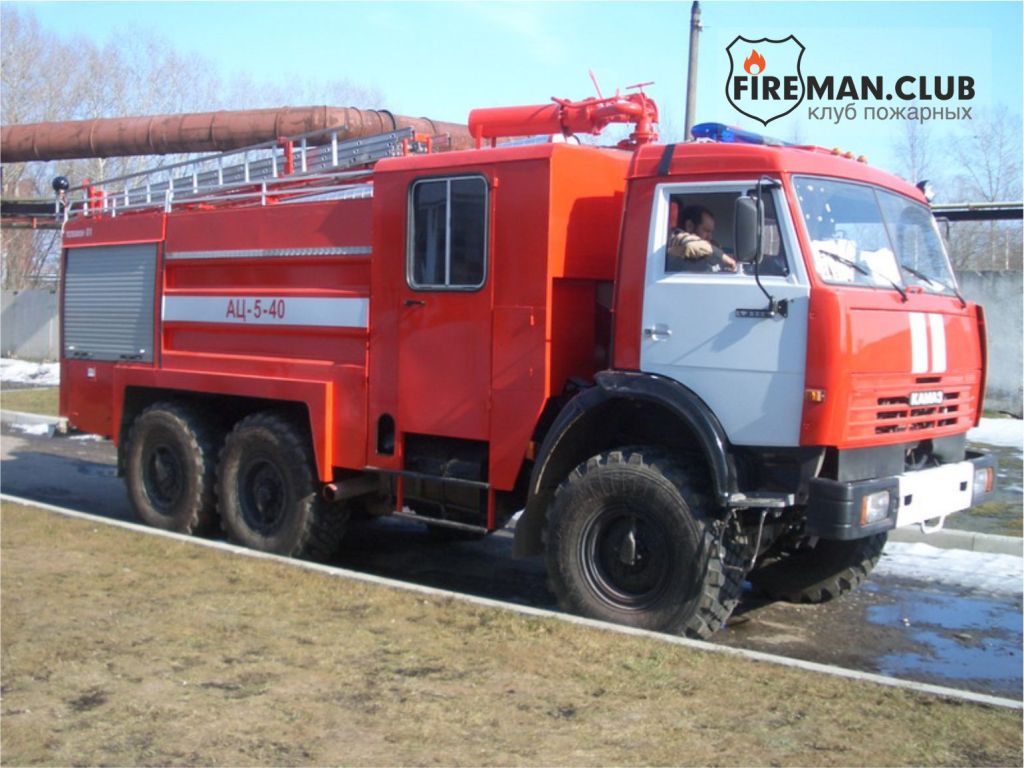

АЦ-5,0-40 (КамАЗ)

Объем цистерны (вода) – не менее 5000 л.
Объем пенобака (пенообразователь) – 360 л.
Производительность пожарного насоса – 40 л/сек.

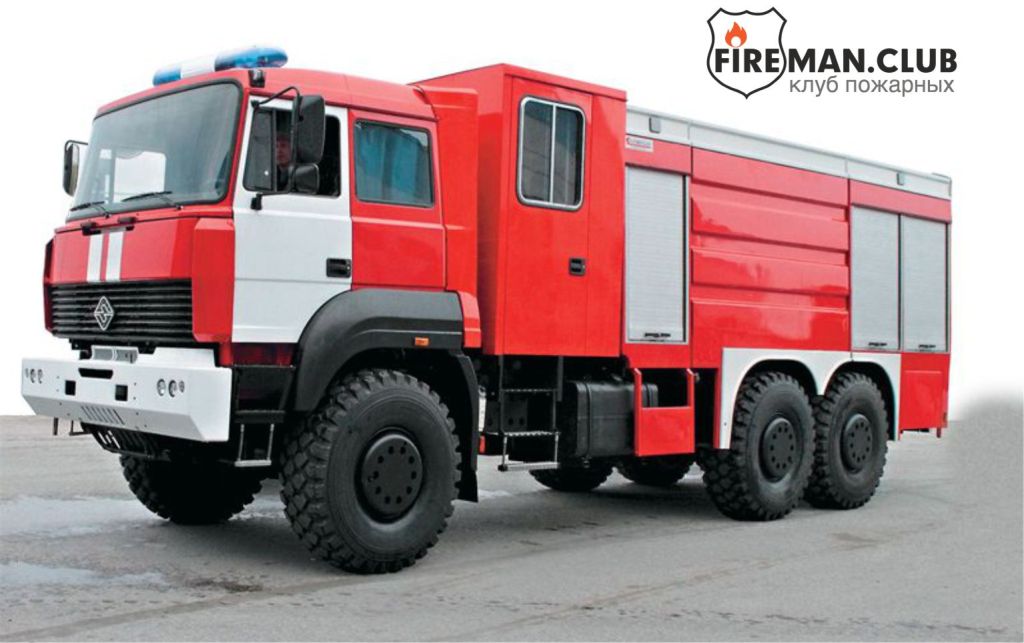

АЦ-15-100 (Урал)

Объем цистерны (вода) – не менее 15000 л.
Объем пенобака (пенообразователь) – 900 л.
Производительность пожарного насоса – 100 л/сек.

Автомобиль насосно-рукавный (АНР) данный автомобиль предназначен для подачи воды от водопроводной сети (пожарных гидрантов) либо водоема. При помощи АНР возможно осуществлять перекачивание воды с подобными автомобилями на значительные расстояния. Автомобиль так же оборудован емкостью с пенообразователем.

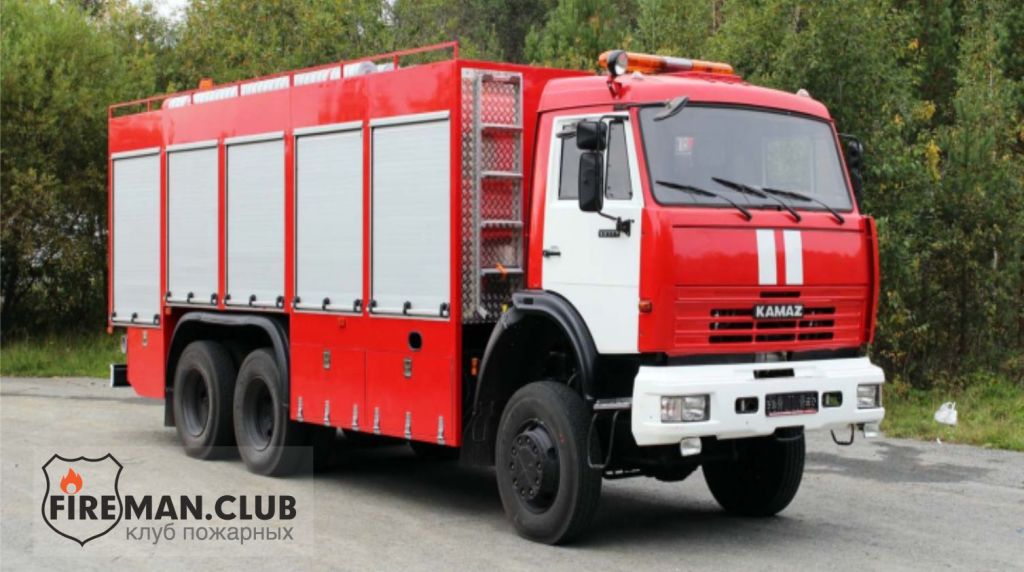

АНР-100-3000 (КамАЗ)

Запас напорных рукавов (шт/м): ∅ 77 мм – 250/5000; ∅ 51 мм – 175/3500.
Производительность пожарного насоса – 100 л/сек.

Автомобиль первой помощи (АПП) – это одни из самых быстрых автомобилей базируются как правило на шасси ГАЗ, Соболь, такие автомобили способны в кратчайшие сроки прибыть к месту происшествия, благодаря своей компактности очень мобильны и проходимы в жилых секторах дворовых территориях с большим скоплением автомобилей.

АПП оборудованы достаточным минимумом пожарно-технического вооружения и достаточным запасом огнетушащих веществ для проведения локализации пожаров до прибытия основных сил и средств.

АПП-0,5-2,0 (ГАЗ)

Объем цистерны (вода) – не менее 500 л.
Объем пенобака (пенообразователь) – 50 л.
Производительность пожарной мотопомпы – 0,8 л/сек.

Пожарные стволы – технические характеристики

Характеристики отдельных стволов для подавления очагов возгорания всегда указываются в технической документации. Одним из главных параметров здесь выступает рабочее давление – максимальный показатель, на который рассчитано приспособление. Другими словами, характеристика указывает на давление жидкости, которое должно иметься на выходе из пожарного рукава непосредственно перед стволом. Занижение допустимого показателя обязательно отражается на снижении эффективности и скорости подавления очагов воспламенения. Превышение нормы может вызвать критическое повреждение ствола. Указывается характеристика в кгс/см2 либо в атмосферах. Следующий определяющий параметр – максимальное количество рабочей жидкости, что может поступать из выходного отверстия за единицу времени при оптимальном давлении в системе. Характеристика берется в расчет прежде всего в целях экономного потребления воды

Также принимают параметр во внимание исходя из производительности помпы либо насоса

Дальность распыляемой струи указывает на максимальное расстояние подачи жидкости, на которое рассчитан имеющийся пожарный ствол. Измеряется по последним каплям при выдержке типового угла распыления и нормального уровня давления в системе.

Рассматривая параметры, которыми обладают пожарные стволы, технические характеристики, что указываются в технической документации, стоит обращать внимание на типы соединительных головок, доступных к применению

Крайне важно правильно подобрать подходящую комплектующую согласно характеру ствола и типу применяемого рукава

ТТХ стволов пожаротушения

При оценке изделия анализируют:

мПа;
расход;
дальность (простая и эффективная);
интенсивность орошения;
угол, диметр факела;
кратность пены;
параметры самого прибора (вес, длина, диметр).

Стандартные модели представлены в таблице:

Тип ствола	Расход воды, л/с	Дальность струи (компактной), м	Диаметр спрыска, мм	Длина ствола, мм	Масса, кг
РС-50	3,6	312	0,7
РС-70	7,4	450	1,5
РС-50.01	3,6	190	0,27
РС-70.01	7,4	190	0,38
РСК-50	2,7	390	1,8
РСКМ-50	2,7	380	3,3
СВП	–	–	1,27
СВПЭ-2	574	2,3
СВПЭ-4	7,9	710	2,8
СВПЭ-8	842	4,0
РСКЗ-70	7,4	430	3,0
РСП-50	2,7	350	1,45
РСП-70	7,4	390	2,8

Глубина тушения

Глубиной тушения называют максимальное расстояние подачи ОТВ от сопла с сохранением эффективности. Параметр важный для водяных стволов. Только около трети длины компактного выпуска результативная.

Глубина обработки (h) – главная величина при расчете площади тушения. При пожаротушении ручными брандспойтами ht = 5 м, лафетными – 10 м.

Расход воды

От расхода ОТВ зависит количество СП на пожаре, персонала. Величина влияет на расчет возможностей насосно-рукавного оборудования – от затрачиваемого количества воды через определенное сечение сопла зависит падение напора.

Расчетами важно определить производительность при разном практически значимом давлении (0,3 – 0,9 мПа). Это важно при замене устройств: например, при 0,4 мПа РС-50 выдает 3,6 л/с, КУРС-8 – до 8 л/с. В ТД есть таблицы стандартных значений при определенном напоре

В ТД есть таблицы стандартных значений при определенном напоре.

Напор ствола, м	Расход воды, л/с, из ствола с диаметром насадка, мм
13 «Б»	19 «А»
2,7	5,4	9,7	12,0	16,0	22,0	39,0
3,2	6,4	11,8	15,0	20,0	28,0	48,0
3,7	7,4	13,6	17,0	23,0	32,0	55,0
4,1	8,2	15,3	19,0	25,0	35,0	61,0
4,5	9,0	16,7	21,0	28,0	38,0	67,0
–	–	18,1	23,0	0,0	42,0	73,0
–	–	–	–	–	45,0	78,0

Площадь тушения

Зачастую ОТВ невозможно подать сразу на весь очаг, тогда тушат фронтом, куда достанут. Пламя локализуют на решающих направлениях – затем переходят к другим очагам.

Площадью тушения называют зону охвата эффективной струей: круговую, треугольную, прямоугольную. Параметр важен для тактики и напрямую зависит от дальности пожаротушения. Так как глубина тушения равна 5 и 10 м для ручных и лафетных брандспойтов, то площадь охвата для них, введенных навстречу, будет 10 и 20 м.

Заключение

Работа с лафетным пожарным стволом предполагает теоретическое и практическое обучение специалистов, для техники требуется регулярное обслуживание, проведение испытаний.

Современные модели выпускают не только с ручным управлением, но с автоматическим, роботизированным. Их использование помогает быстро, качественно ликвидировать пожар, используется в других чрезвычайных ситуациях.

Ручные пожарные стволы

Ручные пожарные стволы представляют собой несложную конструкцию из основного корпуса, головки для соединения с магистралью и ремня для его переноски. На большинстве моделей ручных брандспойтов предусмотрены перекрывающие краны для регулировки подачи воды, хотя есть модели и без такой арматуры.

Кроме того, описываемые устройства оснащаются такими дополнительными аксессуарами, как специальные насадки. Эти элементы позволяют формировать струю воды или пены в зависимости от ситуации.

Насадки позволяют формировать прямую ударную струю для непосредственного воздействия на очаги возгорания. Также используются насадки для рассеивания общего потока воды из брандспойта для обработки большей площади возгорания.

Не редки случаи применения насадок для защиты от тепловой радиации при тушении пожаров. Такие аксессуары обеспечивают надежную защиту, образуя плотный, так называемый, водяной занавес.

Классифицируя ручные брандспойты на определенные группы, стоит выделить нижеперечисленные, а именно:

брандспойты, которые обеспечивают подачу компактной струи. К таковым относятся модели РС-50 и 70;
брандспойты универсального типа. Эта подгруппа может обеспечивать как подачу сплошной струи, так и рассеивать ее. Популярными представителями этой подгруппы считаются модели РС-А и Б, КР/Б, РСК-70 и другие;
стволы, позволяющие обеспечивать водяную завесу различного формата (РСКЗ-50 и 70);
стволы комбинированного типа. Такие брандспойты обеспечивают подачу пены с использованием специальных насадок (например, ОРТ-50);
брандспойты для подачи низкократного пенного раствора (СВ-П, СВПэ).

Особое внимание стоит уделить отличию пенных стволов низкой и высокой кратности. Высокократные пеногенераторы не относятся к категории брандспойтов ввиду иной конструкции и особенностей использования. Характеристики стволов, как и отмечалось, зависят от конкретной модели

Для примера можно взять одну из самых популярных моделей алюминиевых брандспойтов РС-50

Характеристики стволов, как и отмечалось, зависят от конкретной модели. Для примера можно взять одну из самых популярных моделей алюминиевых брандспойтов РС-50.

Предусмотренное рабочее давление для этого типа стволов имеет показатели от 4 до 6 кгс/кв.см. При этом расход воды составляет не меньше 3,6 литров в секунду при номинальном давлении у основания брандспойта 4 кгс/кв.см. Общая длина рабочей плотной струи может составлять до 28 метров.

Диаметр насадок, который равен показателю выходного отверстия, составляет 13 мм, а общий вес такого пожарного ствола составляет 700 грамм. Показатель общего реактивного усилия составляет 10,8 кг/с.

Комбинированная модель пожарного рукава РСК-50 является элементом стандартных пожарных автомобилей. Основное запорное устройство этой модели достаточно эффективно и надежно, а тестируется оно под нагнетаемым давлением воды в 0,6 МПа.

Эта модель имеет в своей конструкции специальную оплетку красного цвета, которая обеспечивает надежное удержание брандспойта в руках.

При работе в режиме распыления расход воды составляет не менее 2 литров в секунду. При этом длина распыленной струи составляет около 30 метров. Сплошная же струя без распыляющей насадки составляет 11 метров.

Рабочий диаметр выходного отверстия детали для расположения насадок имеет показатель 12 мм. Общая длина этой модели брандспойта составляет 36 см. а его вес – 1,9 кг.

Внутренние пожарные краны оснащаются ручными стволами модели РС–50/01. Они предусматривают постоянное крепление на магистрали и обеспечивают подачу сплошной струи воды при тушении пожаров.

Эти стволы предполагают использование при рабочем давлении от 4 до 6 кгс на кв.см. При этом номинальный расход воды составляет не менее 3,6 литров за секунду работы.

Расстояние, на которое обеспечивается доставка воды сплошной струей, составляет 28 метров. Номинальный диаметр патрубка на входе имеет показатель 50 мм, выходное же отверстие – 13 мм. Общая масса брандспойта – 270 гр. Такой небольшой показатель веса детали обеспечен тем, что корпус модели выполнен из алюминия.

Наиболее востребованными и популярными модификациями ручных пожарных стволов являются такие модели, как РС-50, РСК-50, РС-Б и прочие.

Обозначения стволов пожаротушения на схемах

Потребность в обозначении стволов возникает при создании схем (чертежей) тактик пожаротушения. Используется схематическое чертежное изображение:

Вид	Обозначение
Ручной, с насадкой 19, 25 мм.
С тонкораспыленным выпуском.
ОТВ с добавками.
Пена кратности: низкой; средней.
Для электроустановок.
Лафетный: носимый; устанавливаемый с фиксацией; управляемый.

Для пожарных брандспойтов используются общие знаки ПБ для инвентаря. Устройство всегда есть в шкафах (ШПК) с пожарными кранами, которые обозначаются ПК, знаком F02 (рукав и вентиль), реже используется изображение «улитки» рукава с СП.

Правила работы со стволами

Персонал должен пройти инструктаж. При работе с пожарным стволом необходимо соблюдать основные правила:

позиция – на уровне или выше очага;
правильно держать: правой рукой около соединительной головки, левой – за оплетку, при 0,6 мПа и больше потребуется подствольщик;
проследить за заземлением;
подавать на видимые конструкции, а не по дыму;
подавать туда, где наибольшее пламя, но и маневрировать, ограничивая распространение огня;
на пути движения не оставлять огонь;
рукав проложить по безопасным для него участкам;
вертикальные объекты тушить сверху вниз, но в помещениях, вентиляционных каналах направлять ОТВ в первую очередь на потолок или со стороны наибольшей протяженности пустот;
тушить сначала то, что может обрушиться, занимая позицию, по возможности, в проемах;
растрескивающиеся конструкции, баллоны с газом охлаждать постепенно;
стекло тушить распыленной струей;
соседние объекты обрабатывать сначала сверху;
надо опускать или перекрывать брандспойт при перемене;
наиболее сильное охлаждение создают там, куда будет подаваться пена;
избегать обледенения путей движения, пожарной техники;
при тушении пеной жидких веществ:
запрещается сплошной выпуск вблизи открытых электролиний;
работу на высоте осуществляют по таким нормам:
работа на пожарной лестнице – только после закреплении поясного карабина;
тушащий состав подают постепенно, плавно повышая давление.
запрещено оставлять пожарный ствол без надзора на месте пожара, даже если он перекрыт.

Маркировка ручных стволов

Назначение ручных пожарных стволов указывается с помощью специальных символьных обозначений. В настоящее время особенно востребованным выступает оборудование со следующей маркировкой:

РС 70, РС 50, РС 50П – категория съемных стволов, эксплуатация которых открывает возможность для быстрого удлинения рукавных линий. Основным предназначением выступает образование, поддержание и изменение направления сплошной струи тушащего вещества.
РС 70.01 и РС 50.01 – несъемные пожарные стволы, которые применяются для создания сплошного потока жидкости без возможности регулировки уровня давления.
РСП 50, РСК 50, РСП 70 – переносные приспособления, которые обеспечивают сотрудникам МЧС дополнительную защиту от воздействия повышенных температур благодаря подаче жидкости под углом. В комплекте содержатся преобразующие пену насадки.
РСКЗ 70 – высокоэффективное пожарное оборудование универсального назначения, что подсоединяется к стационарному противопожарному водопроводу. В ходе эксплуатации возможна регулировка интенсивности и направленности подачи тушащего вещества исходя из условий пожара. Стволы данной категории подходят для работы с любыми специальными субстанциями.
