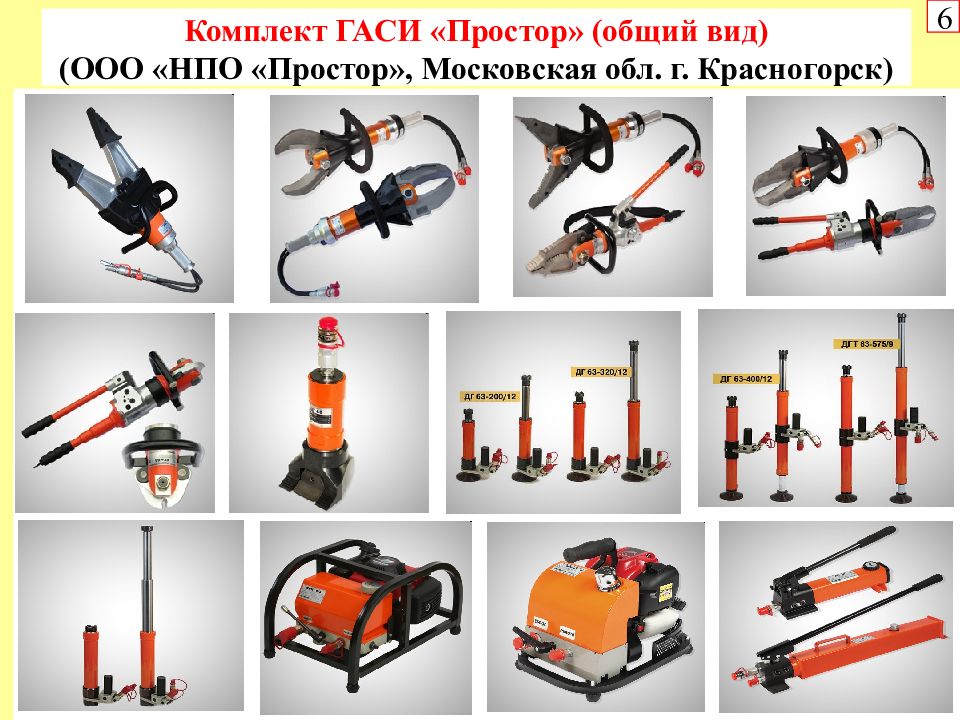

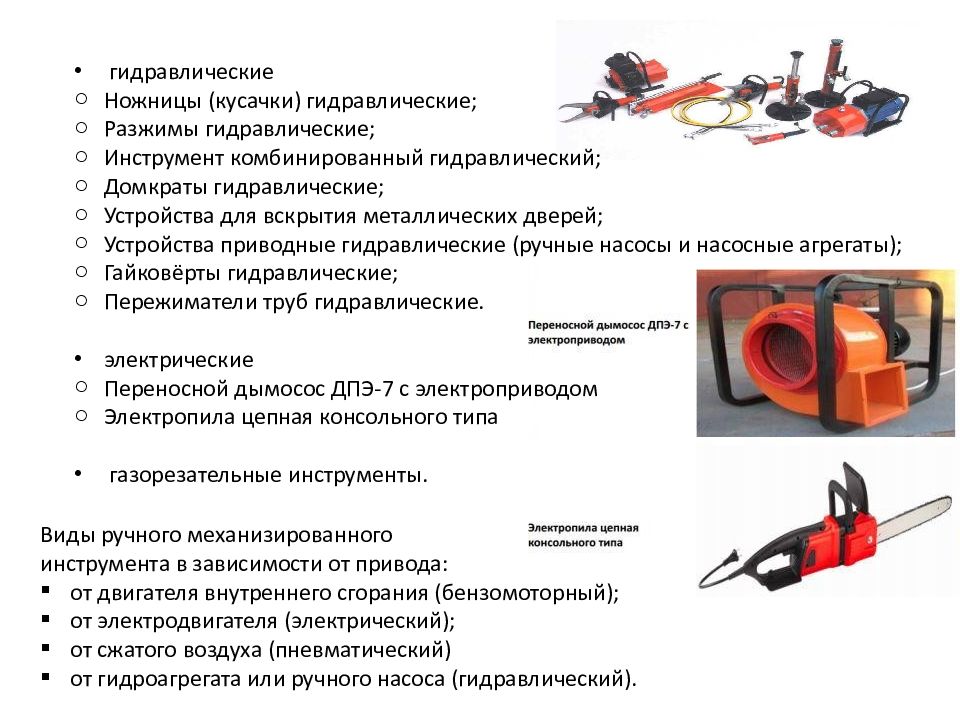

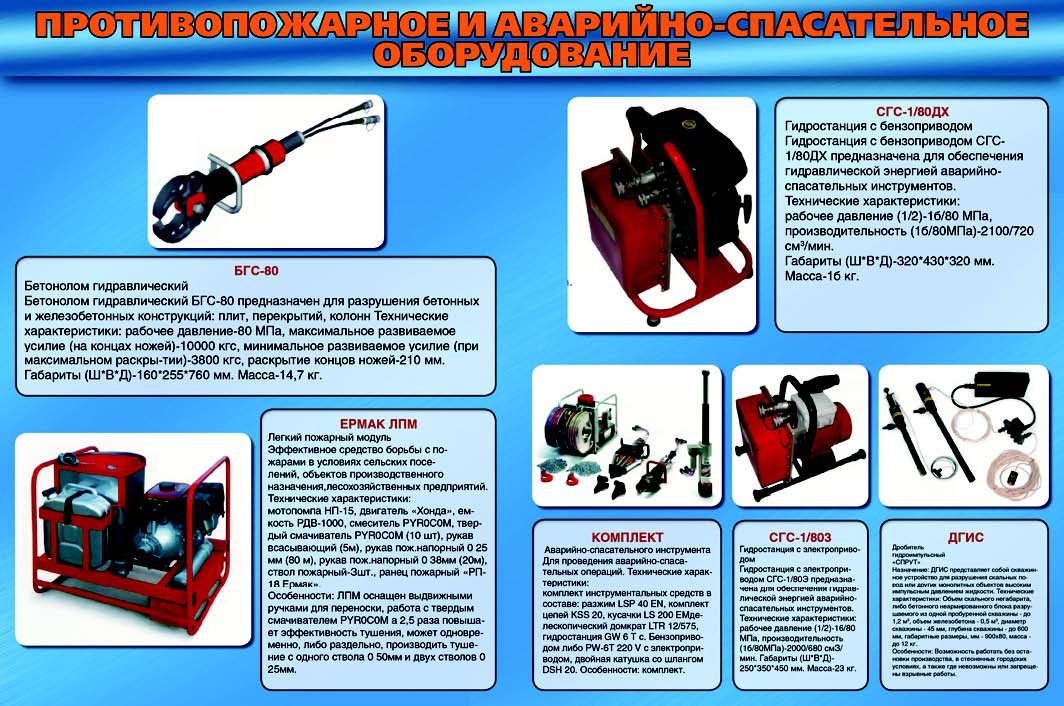

Аварийно спасательное оборудование и пожарный инструмент

Требования техники безопасности

(согласно приказу Минтруда России № 881н от 11.12.2020 «Об утверждении Правил по охране труда в подразделениях пожарной охраны»)

Спасание и самоспасание начинают убедившись, что:

• длина спасательной веревки обеспечивает полный спуск на землю (балкон);
• спасательная петля надежно закреплена на спасаемом;
• спасательная веревка закреплена за конструкцию здания и правильно намотана на поясной пожарный карабин.

Запрещается использовать для спасания и самоспасания:

• мокрые или имеющие большую влажность спасательные веревки;
• спасательные веревки, не состоящие в расчете;
• веревки, предназначенные для других целей.

Спасание или самоспасание можно начинать, убедившись, что длина веревки обеспечивает спуск на землю (балкон). Работы следует производить в рукавицах во избежание травмирования рук.

Веревка снимается с расчета, если в процессе работы она подверглась воздействиям, вызвавшим разрушение оплетки, и не прошла (не выдержала) испытания.

Ответы и вопросы

Как завязывать пожарную спасательную веревку? Об этом Вы узнаете в блоке «Материалы по теме» после статьи.

Какую нагрузку должны выдерживать пожарные спасательные веревки согласно испытаниям? Представлено в этом материале выше.

Длина спасательной веревки пожарного в зависимости от модификаций составляет 30 или 50 метров.

• Пожарная и аварийно-спасательная техника. Учебник для высших образовательных учреждений МЧС России. Безбородько М.Д., Цариченко С.Г., Роенко В.В., Ульянов Н.И., Алешков М.В., Рожков А.В., Плосконосов А.В., Шкунов С.А., Климовцов В.М., Храмцов С.П. –М.: 2012;
• Пожарная техника. Безбородько М.Д. Академия ГПС МЧС России. –М.: 2004;
• Эксплуатация пожарной техники. Яковенко Ю.Ф., Зайцев А.И., Кузнецов Л.M., и др. –М.: Стройиздат, 1991.

Особенности испытаний лестницы-штурмовки

Пригодность к эксплуатации лестницы-штурмовки проверяется в два этапа. На первом испытаниям подвергается тетива, на втором –крюк и его крепление.

Проверка надежности тетивы проводится следующим образом: устройство необходимо подвесить за несколько зубьев, находящихся рядом с тетивой. Для прикладывания груза также выбирается центр средней на лестнице ступени. Уровень нагрузки составляет 2,0 ± 0,1 килоньютон (200 ± 10 килограмм-силы), время испытаний – 2 минуты 10 секунд, с разбросом в десять секунд. Для испытания крюка лестницу необходимо подвесить за большой зуб и на уровне второй ступени от низа приложить нагрузку 1,6 ± 0,05 килоньютон (160 ± 5 килограмм-силы). Время испытаний составляет 2 минуты 10 секунд, с разбросом в 10 секунд.

Термостойкая ТПВ

Термостойкая пожарная веревка из жгута СВМ предназначена для спасения людей и перемещения грузов во время пожаров и других стихийных действий (табл. 2).

Спасательные веревки, состоящие на вооружении, должны соответствовать требованиям НПБ, иметь коуши, храниться в чехлах, смотанными в клубок. Один из концов веревки (на котором указан инвентарный номер) у обвязки петли обшивается белой тесьмой 2-5 см ширины. На чехле крепится бирка с указанием даты последнего испытания и указанием инвентарно­го номера спасательной веревки.

Технические характеристики ТПВ-30 (50)

Таблица № 2

№ п/п	Наименование показателей	Показатель
1	Диаметр, мм	12
2	Статическая нагрузка, не менее, Н (кгс)	3433,5 (350)
3	Динамическая нагрузка, грузом массой, не менее, кг	100
4	Разрывная нагрузка, не менее, Н (кгс)	24500 (2500)
5	Длина спасательной веревки, м: ТПВ-30 ТПВ-50	30 ± 0,7 50 ± 0,9
6	Масса без чехла, не более, кг:
ТПВ-30	2,3
ТПВ-50	3,7
7	Потери прочности после воздействия открытого пламени в течение 30 с, не более, %	25
8	Потеря прочности после воздействия температуры +600 оС в течение 3 мин, не более, %	25
9	Потеря прочности после воздействия температуры -50 оС в течение 1 ч, не более, %	25
10	Сохранение прочности после воздействия в течение 1 ч на веревку следующих сред:	бензина автомобильного по ГОСТ 2084; 12 %-го раствора пено­образователя.

Назначение пожарной спасательной веревки

ВПС – полиамидная веревка, на обеих сторонах которой закрепляются стальные кольца. Инвентарь выдается подразделениям ГПС. Он нужен сотрудникам для спуска со зданий при борьбе с ЧС, при тренировках и спасательных мероприятиях.

Канат используется для обследования помещения и спасения людей еще до тушения пожара. ВПС должна выдерживать перепады температур от -40 до +50 градусов.

Сферы применения ВПС:

• при борьбе с возгораниями;
• спасение людей и вывод их из области пожара;
• самоспасение пожарного из горящего здания;
• страховка в борьбе с другими типами бедствия;
• во время тренировки.

Канаты, имеющиеся в арсенале, обязательно отвечают правилам ГОСТ: у них должны быть стальные коуши, они хранятся в специальных чехлах, которые защищены от действия влажности, ГСМ, лучей солнца и других вредных воздействий. Один конец каната должен быть отмечен белой тканью, на которой проставляется номер инвентаря пожарной части. На чехле для хранения указана дата, когда веревка последний раз тестировалась. На чехле также указывается номер.

Идентификационный номер и дата указываются не только на белой тесьме, но и на коуши. Запрещено использовать для нанесения номеров средства, которые могут выцвести или стереться (маркер или краска).

На упаковке дополнительно прикрепляется бирка, на которую также нанесены номер и время последнего теста противопожарного инвентаря.

7. Правила приемки

7.1 Веревки должны подвергаться приемосдаточным, приемочным, квалификационным, периодическим, типовым и сертификационным испытаниям.

Периодические и приемосдаточные испытания проводятся в соответствии с ГОСТ Р 15.309.

Приемочные и квалификационные испытания проводятся в соответствии с ГОСТ Р 15.201.

Типовые испытания проводятся в случае внесения изменений в конструкцию, материалы или технологию изготовления веревки. Типовые испытания проводятся по специально разработанной программе.

7.2 Номера пунктов, в которых изложены технические требования и методы испытаний по показателям назначения, приведены в таблице 1.

Таблица 1

Номенклатура видов испытаний	Пункты настоящего стандарта
	Техническое требование	Метод испытаний
Проверка комплектности, внешнего вида и маркировки	4.12, 4.11, 5, 6	8.2
Проверка линейных размеров коушей	4.13	8.3
Проверка прочности после воздействия воды и ПАВ	4.10	8.10
Проверка длины	4.4	8.4
Проверка диаметра	4.5	8.5
Проверка массы	4.6	8.6
Проверка показателя жесткости шнура	4.2	8.7
Проверка разрывной нагрузки	4.1	8.8
Проверка относительного удлинения	4.3	8.9
Проверка разрывной нагрузки веревки после температурных воздействий	4.7	8.11
Проверка разрывной нагрузки в пределах рабочих значений температур	4.8	8.12
Проверка прочности динамической нагрузкой	4.9	8.13

Испытание рукавных задержек

Инспекция исправности рукавных задержек осуществляется всего раз в год.

Для того, чтобы проверить, крепление нужно подвесить за крюк на плоскость балки или любой другой перекладины. На зафиксированную петлю на пять минут крепится двухсоткилограммовый груз. По истечении этого времени крюк крепления обязан сохранить свою прежнюю форму, а тесемка — быть в целости и сохранности.

Статью прислал: FlowerPower

Кол-во блоков: 15 | Общее кол-во символов: 12830Количество использованных доноров: 3Информация по каждому донору:

• Правовое регулирование банковской деятельности права и обязанности вкладчиков 11 класс конспект



• Конспект урока по английскому языку мой день



• А соколовский бабушкина вешалка конспект урока 1 класс



• Конспект первокурсника в меде



• Этические нормы служебных взаимоотношений конспект

8.10 Проверка разрывной нагрузки веревки после воздействия воды и поверхностно-активных веществ

Проверкаразрывнойнагрузкиверевкипослевоздействияводыирастворанатрияхлористого
проводитсянашестиобразцахшнура, подготовленныхвсоответствиис 8.8 настоящегостандарта.

8.10.1 Проверкаразрывнойнагрузкиверевкипослевоздействияводы

Триобразцаверевкипомещаютвемкость, котораязаполняетсяводойдополногопогружения
образцов. Образцывыдерживаютвводевтечениенеменее 1 ч.

Времявыдержкиизмеряютсекундомеромспогрешностьюизмерениянеболее± 0,2 с.

Поистеченииуказанноговремениобразцыизвлекаютизводыивысушиваютпринормальных
климатическихусловияхпоГОСТ 15150втечениенеменее 24 ч. Указанныйциклвоздействияпроводятдвенадцатьраз.

Послепроведениявсехцикловвоздействияводыобразцыподвергаютиспытаниямнапрочность
по .

8.10.2 Проверкаразрывнойнагрузкиверевкипослевоздействияповерхностно-активныхвеществ
(5 %-ноговодногорастворанатрияхлористогопоГОСТ 4233).

Триобразцаверевкипомещаютвемкость, заполненнуюрастворомнатрияхлористого, ивыдерживаютвнейвтечениенеменее 1 ч.

ПослевыдержкивраствореобразцыпромываютвводеивысушиваютпринормальныхклиматическихусловияхпоГОСТ 15150втечениенеменее 24 ч, азатемиспытываютнапрочностьпо 8.8.

8.10.3 Изделиесчитаетсявыдержавшимиспытания, еслиполученныезначенияразрывнойнагрузкипослекаждоговидаиспытанийнакаждомизобразцовсоставилинеменее 10 кН.

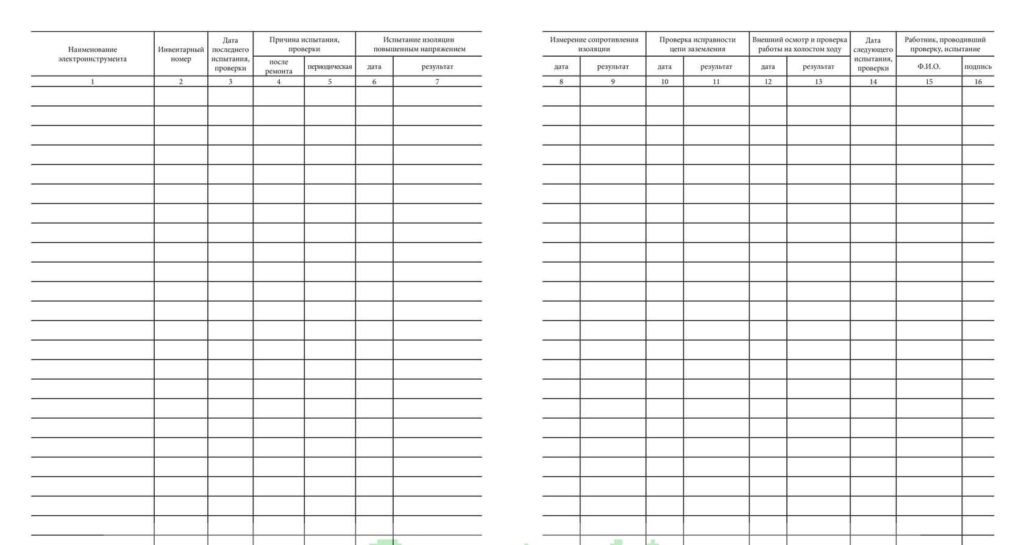

Журнал регистрации результатов испытаний пожарно-технического вооружения

Абсолютно все вооружение в пожарной части необходимо периодически проверять. Это позволяет своевременно выявить износ или поломки, которые могли накопиться с использованием, да и просто освобождает сознание от ненужных страхов. Выходить бороться с пожаром, зная, что оборудование работает безупречно, значит, быть уверенным в положительном исходе событий.

Пояса пожарные спасательные и поясные карабины пожарные испытываются при помощи электротельфера, который может поднимать до тонны. К тельферу подвешивается отрезок стальной трубы, диаметром 30 см. На эту трубу надевают пояс, который застегивают на пряжку. К поясу крепят карабин. На него вешается груз весом 350 кг. Оператор электротельфера поднимает при помощи пульта всю установку. Груз оставляют висеть пять минут.

Затем снимают вес, и пояс проверяется на повреждения. И пряжки, и лента должны быть без дефектов и деформаций. Форма и целостность карабина также должны быть неизменными. Карабин проверяется простым открыванием и закрыванием. О результатах составляется акт.

Пожарный пояс испытывается раз в год.

Испытание пожарных стволов проводится раз в год. Стволы должны проверяться на герметичность соединений и швов. Для этого их подключают к насосу и выставляют на нем давление, в полтора раза превышающее максимальный рабочий напор воды

 Следует обратить внимание, что даже небольшая течь опасна. Поэтому, если на наружной поверхности ствола, на швах или соединениях появились даже малейшие капли воды, ствол следует отремонтировать или снять с учета как поврежденный

Результаты всех испытаний заносятся в журнал.

Вооружение для тушения пожара

Согласно табеля положенности автоцистерны комплектуются водосборником, генератором, гидроэлеватором, соединительными головками, рукавной задержкой и зажимом, рукавной катушкой, ключами для открывания гидрантов, пожарной колонкой, мостками, разветвлением РТ-80, огнетушителями, всасывающими, напорно-всасывающими и напорными рукавами.

Всасывающая сетка

Основное назначение этого типа оборудования – фильтрация воды из водоисточника, удержание воды во всасывающей линии во время кратковременного отключения насоса и при неисправном вакуум-аппарате.

Оборудование классифицируется по условному проходу и основным показателям:

• СВ-80 для прохода DN-80;
• СВ-100 для прохода DN-100;
• СВ-125 для прохода DN-

Показатели назначения включают:

• условный проход;
• коэффициент гидравлического сопротивления;
• размер;
• высоту;
• диаметр;
• массу.

Согласно ГОСТу Р 53253-2009 для всасывающих сеток установлены показатели.

Водосборник

Рукавный водосборник предназначен для сбора воды из двух рукавов и подачи ее к насосу. Основными нормативными показателями для этого типа ПТВ являются:

• рабочее давление;
• условный проход DN входного и выходного патрубка;
• количество выходных патрубков;
• габаритные размеры;
• общая масса.

Показатели назначения определяют по таблице.

Госстандартом определено, что водосборники должны выдерживать гидравлическое давление 1.5 МПа, герметичность затворного устройства должна быть в пределах 0.05-0.1 МПа. Все литые части изготавливаются из алюминиевого сплава марки АК7 или АЛ9, а также других антикоррозийных сплавов, обладающих свойствами не ниже обязательно заявленных. Резиновые детали должны выдерживать температуру до ±60°С.

Гидроэлеватор

Это оборудование представляет собой струйный насос. Оно предназначено для подъема и подачи жидкости и гидросмеси, забора воды с глубины до 20 метров при необходимости ее подачи на расстояние до 100 м. Гидроэлеваторы используют также для откачки пролитой воды.

Параметры и значения гидроэлеваторов определены ГОСТом Р 50398-92.

Соединительные головки

Этот тип оборудования представляет собой быстросмыкаемую арматуру, предназначенную для подсоединения пожарных рукавов к насосам. Согласно классификации, прописанной в ГОСТе Р 53279-2009, выделяют для типа головок: напорные и всасывающие, которые, в свою очередь, подразделяются на:

• рукавные головки для соединения рукавов;
• муфтовые головки с внутренней резьбой для трубопровода;
• цапковые головки с наружной резьбой;
• головки-заглушки для блокировки трубопровода;
• переходные головки для соединения оборудования разных условных проходов;
• рукавные всасывающие головки, среди которых отдельно выделяют муфтовые и заглушки;

Номинальные значения этого оборудования соответствуют таблице.

Рукавная задержка и зажим

Рукавная задержка – приспособление для закрепления напорной рукавной линии на высоте. Используется во время тушения пожаров на лестничных пролетах или стенах при необходимости подъема рукавов в вертикальном положении. Для линии до 66 мм на каждый рукав предусмотрена одна задержка. При большем диаметре расчет количества задержек проводят из требований минимума нагрузки на одну задержку по 100 кг.

Рукавные зажимы используются при повреждении рукавной линии. Они бывают ленточного типа, когда необходимо устранить разрыв до 3 см. Карсетные зажимы используются для купирования разрывов и трещин до 10 см.  Чаще всего в использовании применяют зажимы типа ЗПР-80 и ЗПР-150.

Порядок и сроки испытаний

Канат тестируется раз в полугодие. Для того чтобы корректно протестировать канат, его вытягивают в длину и крепят к одному концу груз весом в 350 кг. Второй конец надежно крепят к крюку так, чтобы груз висел, не касаясь земли. Так его оставляют на пять минут. Когда вес снимают, веревку проверяют на наличие дефектов. Она не должна растягиваться более 5% от своей длины. Канат может тестироваться и в горизонтальном положении с использованием блока.

После этого проводится второй тест, статический. Веревку перекидывают через несколько блоков и закрепляют замком. Замок должен надежно держать канат. Снимают груз и проверяют веревку. На ней не должно быть разрывов или других повреждений, а растяжение не должно превышать 5% длины веревки.

Затем проводится третий тест – динамический. Веревку пропускают через несколько блоков и крепят замком. Другой конец оснащают карабином, с помощью которого крепится груз 150 кг. Груз бросают с высоты третьего этажа. Веревка должна выдержать и пробуксовать не более 0.3 м.

Все другие устройства тестируются каждый год по ТУ или по указаниям техпаспорта техники. Порядок и сроки испытания пожарно-технического оборудования

Срок испытания пожарного оборудования обозначен в таблице. Тестированию подлежит все пожарное снаряжение. Нагрузкой испытываются не только веревки, но и пожарные пояса, лестницы и карабины.

Очень интересна проверка разрывной нагрузки веревки после воздействия воды. Проводят ее так:

Сначала образцы каната погружают в емкость с водой и выдерживают там час. Затем извлекают и сушат 24 часа естественным образом. Этот цикл повторяют 12 раз, а потом проводится практическая проверка ее прочности.

Порядок испытаний

На прочность

Спасательная веревка испытывается на прочность один раз в 6 месяцев. Для испытания спасательную веревку распускают на всю длину и к одному концу подвешенной спасательной веревки прикрепляют груз в 350 кг на 5 мин. После снятия нагрузки на спасательной веревке не должно быть никаких повреждений, остаточное удлинение спасательной веревки не должно превышать 5% первоначальной ее длины. Спасательную веревку можно испытывать и в горизонтальном положении через блок.

Схема испытания веревки на прочность

Статическое испытание

Статическое испытание спасательной веревки: спасательная веревка пропускается через блоки и замок. При этом замок должен прочно удерживать спасательную веревку. После снятия нагрузки на спасательной веревке не должно быть никаких повреждений, а удлинение не должно превышать 5% первоначальной длины.

Динамическое испытание

Динамическое испытание спасательной веревки: к концу спасательной веревки, пропущенной через блоки и замок, на карабине подвешивается и сбрасывается с подоконника 3 этажа груз в 150 кг. При сбрасывании груза спасательная веревка не должна пробуксовывать более 30 см.

Устройство для прыжков

Инспектирование проводится непосредственно до поставки в распоряжение дежурной команды. Проверка исправности аппарата выполняется посредством сброса на него стокилограммового мешка с песком с двадцатиметровой высоты.

По итогам не должно произойти никаких разрушений. В целости обязаны остаться и мешок, и само прыгательное устройство. Если мешок падает в намеченную поверхность устройства, не должно случиться удара об землю. Заметка о начальной проверке и последующем использовании фиксируются в отвечающих разделах техпаспорта прыгательного устройства. Техобслуживание и проверка баллона с воздухом выполняется согласно правилам аппарата и безопасного применения сосудов, которые работают под давлением. А также согласно с техпаспортом.

8.11 Проверка разрывной нагрузки веревки после тепловых воздействий

Проверкаразрывнойнагрузкиверевкипослетепловыхвоздействийпроводитсянадевятиобразцах, подготовленныхвсоответствииснастоящегостандарта.

8.11.1 Испытаниеверевкипослевоздействияповышеннойтемпературы.

Испытаниепроводитсявследующемпорядке

—
триобразца, скрученныевспираль, поместитьвпечьстемпературой (600 ± 10)°Снарасстояниинеменее 50 ммотстенок;

—
выдержатьобразцывпечивтечениенеменее 10 с;

—
послетепловоговоздействиявтечениенеболее 0,5 чпроизвестипоочередноенагружение
каждогообразцадоразрушениявсоответствиис .

Времязамеряетсясекундомеромспогрешностьюизмерениянеболее± 0,2 с.

8.11.2 Испытаниеверевкинагретымстержнем.

Испытаниепроводитсянатрехобразцахвследующемпорядке

—
разложитьобразецповсейдлиненагоризонтальнойповерхности;

—
прогретьстальнойстерженьнеменее (10´10´200) ммпритемпературе (450 ± 10)°Свтечение
неменее 20 мин;

—
непозднее, чемчерез 5 спослепрогреваположитьстерженьпосерединеобразцаперпендикулярнопродольномунаправлению;

—
неменеечемчерез 30 сстерженьснятьсобразца;

—
повторитьиспытаниянаостальныхобразцах;

—
провестипоочередноенагружениеобразцовдоразрушениявсоответствиис 8.8.

8.11.3 Испытаниеверевкинавоздействиеоткрытымпламенем.

Испытаниеверевкинавоздействиеоткрытымпламенемпроводитсянатрехобразцахшнурав
следующемпорядке

—
установитьобразецнастенддляогневыхиспытанийвсоответствиисрисунком 3;

—
наполнитьемкость, расположеннуюпоцентрустенда, этанолом (ГОСТ 18300илиГОСТ 17299) вколичестве (10 ± 1) млпритемпературе (20 ± 5)°С;

—
этанолподжечьивтечение (30 ± 1) свыдержатьобразецподдействиемоткрытогопламени, времязамеряетсясекундомеромспогрешностьюизмерениянеболее± 0,2 с;

—
повторитьуказанныевышедействиясостальнымиобразцами;

— произвестинагружениепоочереднотрехобразцовдоразрушениявсоответствиис .

1 —образецверевки; 2 —опоры; 3 —емкостьдлягорючего

Рисунок 3 —Схемаиспытанийобразцаверевкинавоздействиеоткрытогопламени

8.11.4 Изделиесчитаетсявыдержавшимиспытания, еслиполученныезначенияразрывнойнагрузкипослекаждоговидаиспытанийнакаждомизобразцовсоставилинеменее 7,5 кН.

8.7 Проверка показателя жесткости шнура веревки

Проверкапоказателяжесткостишнураверевкипроводитсянатрехобразцахдлиной
(0,50 ± 0,01) м, взятыхотоднойверевкивразныхееучастках. ДлинаобразцазамеряетсяметаллическойлинейкойпоГОСТ 427.

Образецукладываетсянагоризонтальнойиплоскойповерхностивсоответствиисосхемойна
рисунке 2атакимобразом, чтобыодинконецобразцанаходилсявточкеА, адругой-вточкеВ. Грузмассой (0,023 ± 0,001) кгкрепитсякконцуобразцавточкеВниткой. ОбразецперемещаютвнаправлениипрямойАВсоскоростьюнеболее 10 ммсдотехпор, покасвисающийконецобразцане
коснетсяпрямойлинииВС (рисунок 2б), составляющейспрямойАВугол (41 ± 1)°.

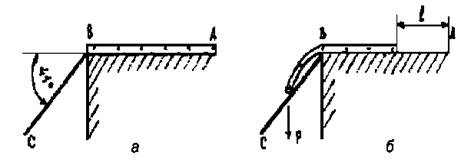

Рисунок 2 —Схемыиспытанийпоопределениюпоказателяжесткостиобразцаверевки

Показательжесткостишнураверевкихарактеризуетсявеличинойотрезкаl, длинакоторогоизмеряетсялинейкойпоГОСТ 427.

Изделиесчитаетсявыдержавшимиспытание, есликаждоеполученноезначениепоказателя
жесткостишнураверевкисоставилонеболее 0,25 м.

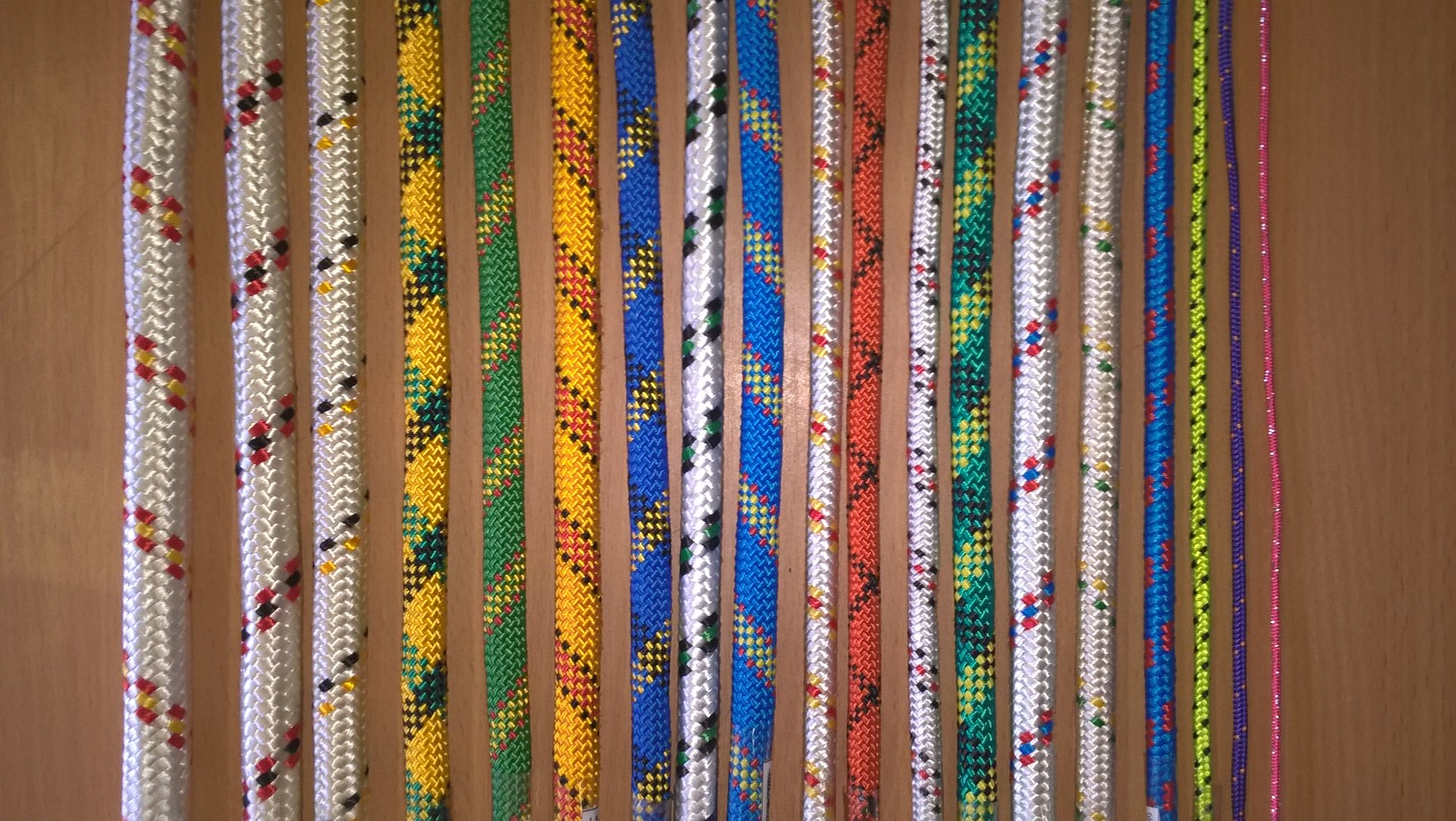

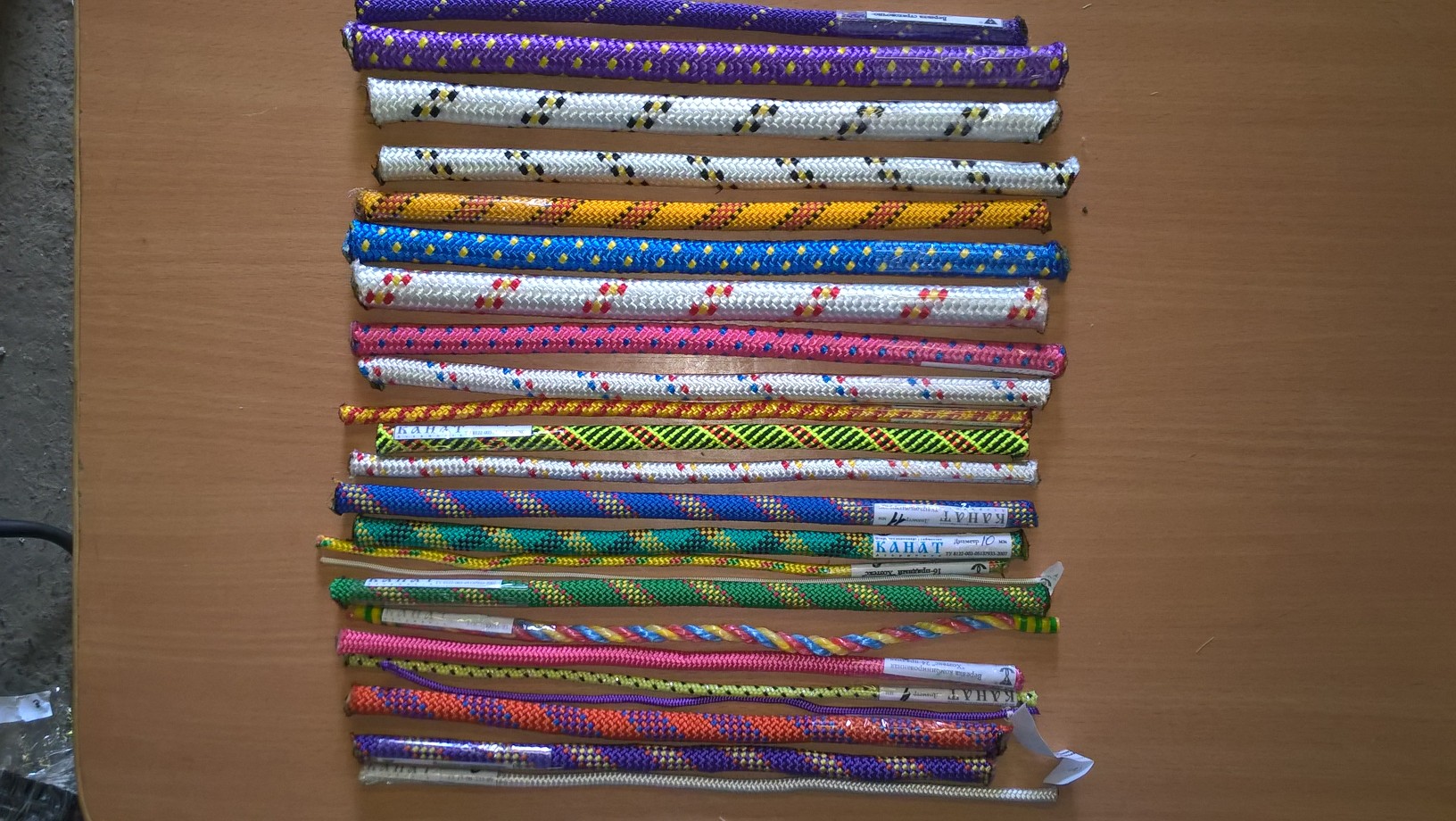

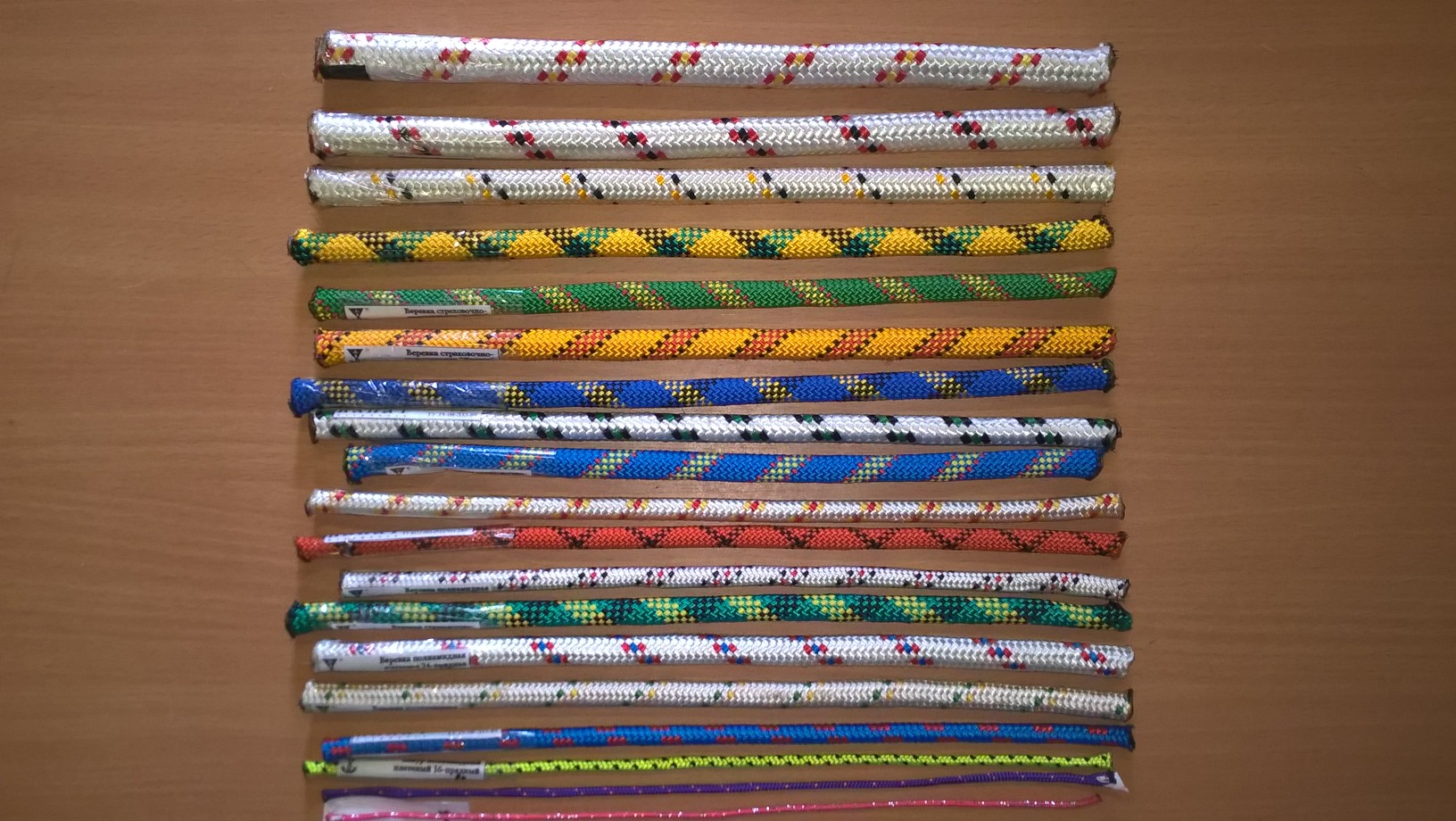

Цена на страховочно-спасательную веревку

Модель	Диаметр, мм	Масса, г/м	Цена за 1 кг. (опт.) с НДС	Цена за 1м. по NDS
«Альпекс-8»	8,5	48	1800	365,00р.	24,00р.
«Альпекс-10»	10	66	2200	359,00р.	30,00р.
«Альпекс-11»	11	79	2500	351,75р.	37,00р.
«Альпекс-12»	12	86	3000	351,75р.	39,00р.
«Кобра»	10	66	2800	390,00р.	34,00р.
«Лагуна»	11	79	3000	380,00р.	39,00р.
«Янтарь»	12	90	3200	378,00р.	43,00р.
Веревка страховочно-спасательная
«Веста-9»	9	58	2700	485,00р.	32,00р.
«Веста-10»	10	66	3200	485,00р.	38,00р.
«Веста-11»	11	79	3800	485,00р.	44,00р.
Веревка ПП «Акватекс»
«Akvateks»	10,5	55	1900	375,00р.	23,00р.
«Akvateks»	11,5	59	2080	375,00р.	25,00р.

Наибольшее распространение получают виды веревок, которые предназначены для применения в экстремальных ситуациях. К примеру, веревка спасательная, впс 30, цена руб на нее будет выше, чем на обычный хлопчатобумажный или пеньковый аналог. Но надо учитывать, что в данную разницу входят более устойчивые к повышенной температуре параметры. Она почти не плавится и имеет в своем составе особые присадки, препятствующие возгоранию. Поэтому спрос, например, на изделие веревка страховочная, купить которую онлайн не составляет труда, достаточно высок.

Одно из тонких изделий — веревка страховочно спасательная 10 мм, диаметр которой минимален для данной группы товаров, дает максимум прочности и минимум растяжения. Данная категория изделий специально разработана для обеспечения безопасности людей. Товар, более широкий в диаметре — веревка страховочная 12 мм — снаряжение для альпиниста горного или высотного самое оптимальное. Имея в запасе такую страховку, можно не бояться за основной шнур – запасной тоже никогда не подведет.

Современный город застроен высотными домами. И когда пожарная лестница не дотягивает до горящего этажа, на помощь приходит веревка пожарная спасательная впс 30, работа с таким изделием гарантирует безопасность огнеборца. Благодаря внедрению новых технологий безопасность личного состава ПЧ значительно повысилась. Хорошее онлайн предложение — веревка страховочно спасательная, цена которой полностью соответствует качеству. Иметь такое изделие – значит иметь гарантию своей жизни.

Веревка страховочная спасательная представляет собой гибкий и прочный шнур с диаметром различного сечения, изготовленный из крученых полиамидных нитей и сердечника. Удельная плотность полиамидной нити – 1,14 г/см кубический,удельная разрывная нагрузка – 8 гс/денье. Эти изделия очень прочны и устойчивы к стираниям.

Характеристики и особенности страховочно-спасательных веревок

11.03.2019

Страховочно-спасательные веревки и шнуры – это группа кручено-плетеных изделий с высокими прочностными характеристиками, предназначенных для обеспечения безопасности при проведении высотных работ различной направленности.

Особенности материала и конструкции страховочно-спасательных веревок

В качестве материала для производства страховочно-спасательных веревок используется полиамид. Такой выбор обусловлен механическими свойствами полиамидных волокон. Полиамид обладает высокой прочностью, износоустойчивостью, не разрушается под действием ультрафиолета, а также имеет высокую степень удлинения до 20-25%.

Особенности конструкции страховочно-спасательных шнуров:

Сердечник из крученых полиамидных нитей, который выполняет несущую функцию и обеспечивает высокую прочность изделия. Тип волокон и плотность крутки нитей сердечника определяют степень растяжимости веревки.

Оплетка выполняет скорее декоративную функцию, а также обеспечивает защиту сердечника от внешних воздействий. Оплетка состоит из 36, 40 или 48 прядей в зависимости от диаметра веревки.

Виды страховочно-спасательных веревок

В зависимости от степени растяжимости страховочно-спасательные веревки делят на динамические и статические. Динамические страховочно-спасательные веревки изготавливаются с термофиксированным сердечником, благодаря которому имеют высокую степень растяжимости и способности к амортизации сильных рывков. Используются альпинистами в качестве страховки на случай срывов. Основная задача страховочно-спасательной веревки в такой ситуации – поглощение энергии рывка и минимизация нагрузки на сорвавшегося альпиниста за счет удлинения. Коэффициент удлинения изделия составляет до 35-40%.

Статические веревки обладают более низкой растяжимостью по сравнению с динамическими. Они предназначены для проведения спасательных и промышленных высотных работ, а также востребованы в спелеологии, в альпинизме при построении переправ и лестниц и в качестве материала для траверсов. Коэффициент удлинения таких веревок не должен превышать 5%. Допустимый сдвиг оплетки относительно сердечника не должен превышать 1%.

Типы статических страховочно-спасательных веревок

Исходя из своих прочностных характеристик, статические страховочно-спасательные веревки относятся в одному из двух типов:

1. Тип А. Статические веревки общего назначения, демонстрирующие максимальные прочностные показатели. Предназначены для использования в промышленном альпинизме, спелеологии и при проведении спасательных работ. К данному типу относится страховочно-спасательная веревка Эверест производства Петроканат, Россия.

1. Тип В. Отличаются от страховочно-спасательных веревок типа А более низкими прочностными показателями. Требуют более бережной эксплуатации и тщательного контроля состояния. При сильном износе, разрыве оплетке или после первого рывка подлежат немедленной замене.

Физико-механические показатели статических веревок A и B типов

Тип веревки	Диаметр, мм	Масса, гр/м	Разрывная нагрузка, кгс	Удлинение под нагрузкой, %	Смещение оплетки относительно сердечника, мм
Тип А	9	50	1900	5	30
10	68	2700	5	30
11	78	2900	5	30
Тип В	9	51	1850	5	30
10	70	2500	5	30
11	80	2600	5	30

Сертификация страховочно-спасательных веревок

Испытания на соответствие требованиям и последующая сертификация статических страховочно-спасательных шнуров осуществляется согласно принятым в данной отрасли стандартам. Веревка страховочно-спасательная Эверест сертифицирована в соответствии с ГОСТ EN 1891, разработанным для средств индивидуальной защиты от падения с высоты (канатов и веревок с сердечником низкого растяжения). Данный стандарт идентичен европейскому региональному стандарту. По результатам пройденных испытаний статической веревке Эверест производства Петроканат был присвоен тип А и выдан сертификат соответствия.

8.5 Проверка диаметра шнура веревки

Дляопределениядиаметрапроводитсяизмерениедлиныокружностипоперечногосеченияшнура
веревкипослепредварительногорастяженияобразцавтечениенеменее 1 минусилием (50 ± 5) Н. Измерениепроводитсянепозднее 10 минпослеснятиянагрузки. Времяизмеряетсясекундомеромс
погрешностьюизмерениянеболее± 0,2 с.

Образецшнураверевкиплотнооборачиваетсяпообразующейполоскойбумагишириной
(10 ± 1) ммтак, чтобыконцыполоскиперекрывалидругдруга. Двойнойслойбумагипрокалывается
иглойдиаметромнеболее 1,5 мм. Расстояниемеждуцентрамипроколовизмеряетсяштангенциркулем
поГОСТ 166. Результатокругляетсядо 0,1 мм. Измеренияпроводятсявпятиточкахравномернопо
всейдлиневеревки. Диаметршнураверевкиdммопределяетсяпоформуле

d = l/π,(1)

гдеl-длинаокружности, мм;

π = 3,14.

Изделиесчитаетсявыдержавшимиспытание, есликаждоеизполученныхзначенийпятивычисленийдиаметрашнуранаходитсявинтервалеот 10 до 12 мм.
