Пожарный аспирационный извещатель: преимущества и недостатки

Натурные огневые испытания

Для проверки эффективности аспирационных извещателей и демонстрации особенностей распространения дыма в условиях высокостеллажного складирования были проведены натурные огневые испытания.

Испытательный стенд представлял собой металлический стеллаж высотой 10 м, смонтированный в помещении высотой 13,5 м. Полки конструкции не отделены друг от друга горизонтальными металлическими листами (экранами). В качестве пожарной нагрузки используются пустые деревянные ящики и картонные коробки.

Целями эксперимента были определение оптимального места расположения воздухозаборных отверстий аспирационного извещателя и его оптимальной чувствительности.

В качестве тестового очага пожара было выбрано горение легковоспламеняющейся жидкости без выделения дыма. Трубы аспирационного извещателя размещены на потолке (высота 13,5 м), по верхнему краю стеллажей (10,0 м) и в середине стеллажей (5,0 м). Извещатели имели два уровня чувствительности. Количество воздухозаборных отверстий – по 4 в каждом направлении.

Итоги проведения эксперимента сведены в таблицу 2.

Таблица 2. Ход эксперимента

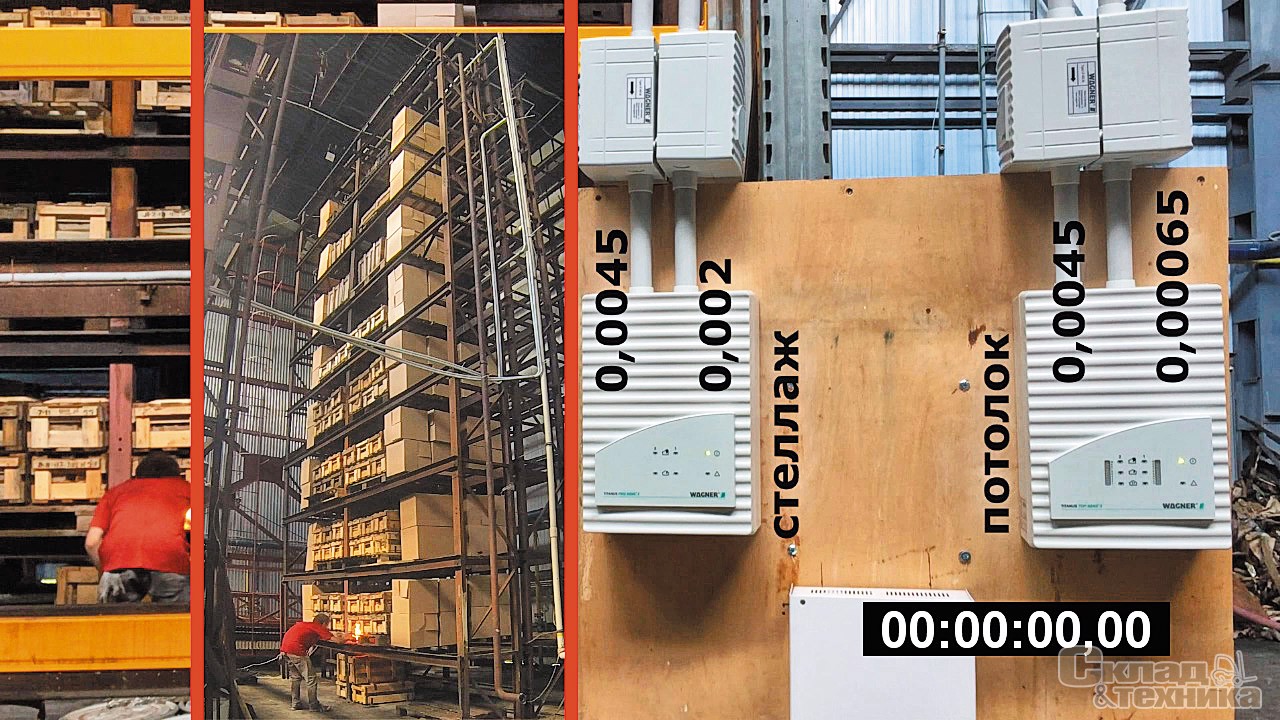

Начало эксперимента	Установка емкости с горящей жидкостью под нижний ярус стеллажа (горение жидкости бездымное)
60 с	Начало горения древесины (выделение дыма)

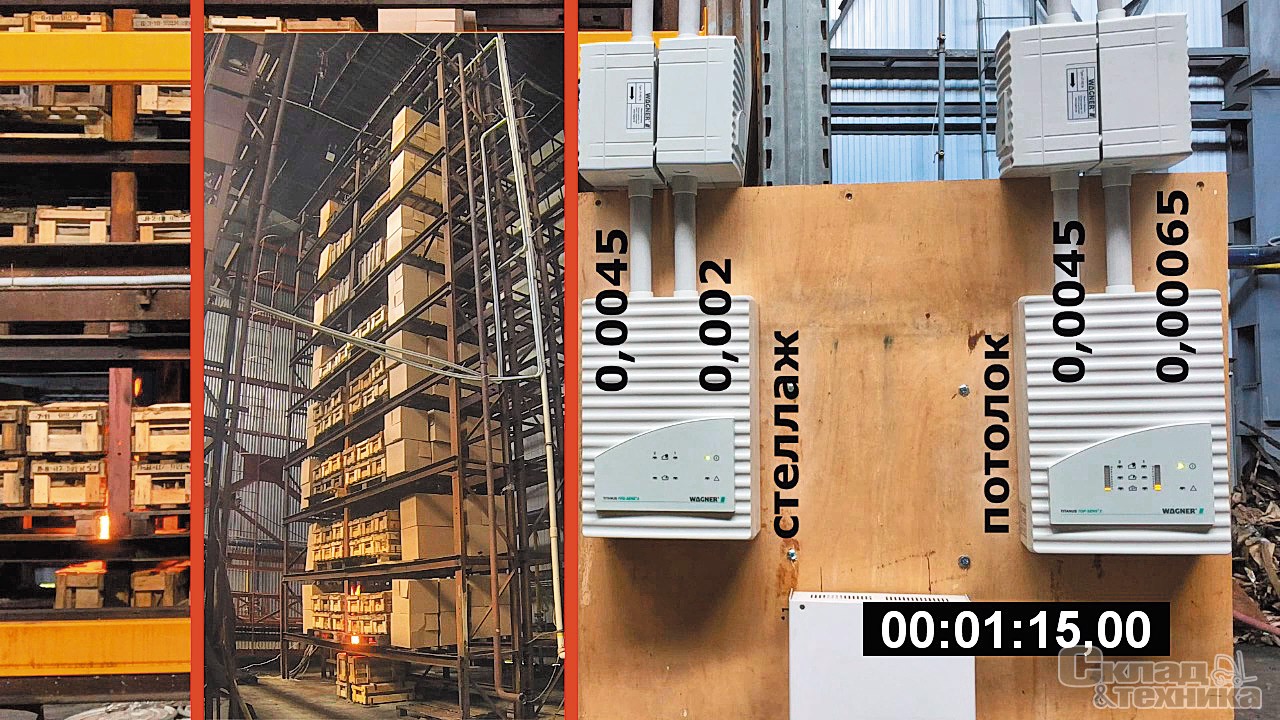

75 с	Извещатель на потолке: – чувствительность 1–20 % от порога тревоги; – чувствительность 2–10 % от порога тревоги; извещатели внутри стеллажа и на стеллаже – покой. Визуально дыма не видно
90 с	Извещатель на потолке: – чувствительность 1–100 % от порога тревоги; – чувствительность 2–80 % от порога тревоги; извещатели внутри стеллажа и на стеллаже – покой. Визуально дыма не видно
105 с	Извещатели на потолке – 100 % от порога тревоги; извещатель внутри стеллажа – 66 % от порога тревоги. извещатель на стеллаже – не срабатывает. Визуально дыма не видно

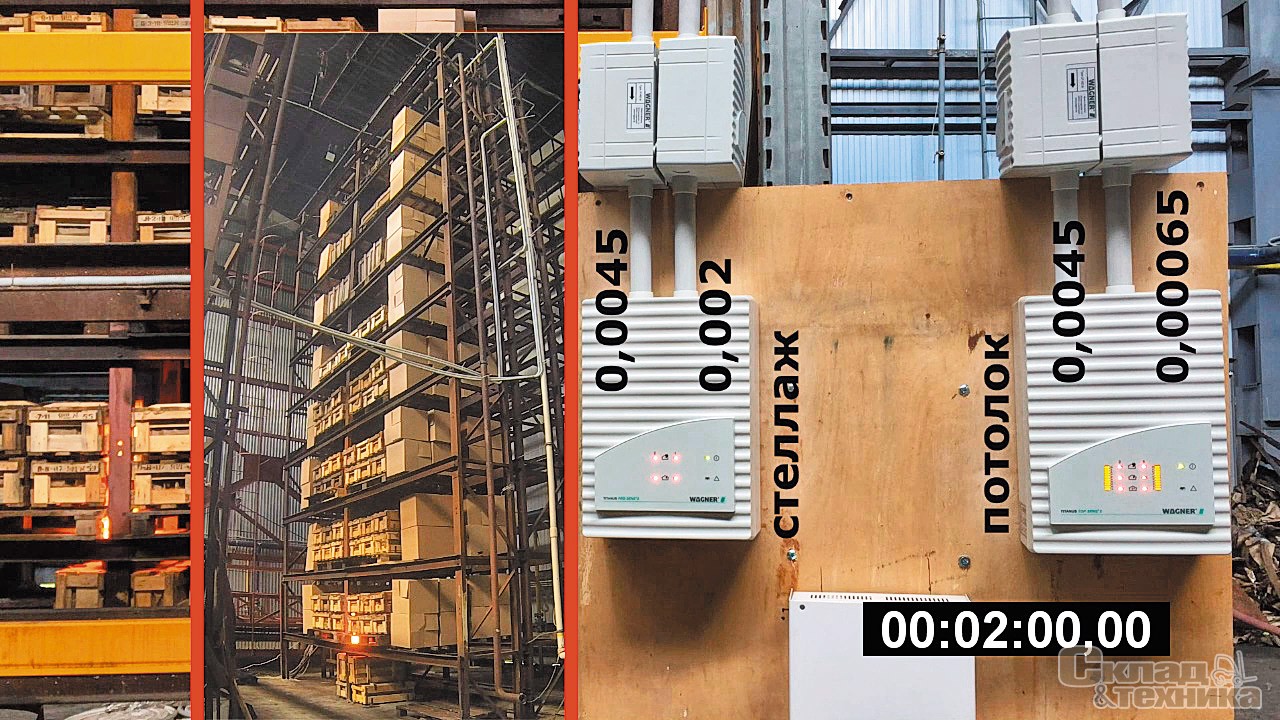

2 мин.	Все извещатели сформировали сигнал «Пожар» (100 % от порога тревоги).Визуально дыма не видно
В части детекции дыма эксперимент закончен.

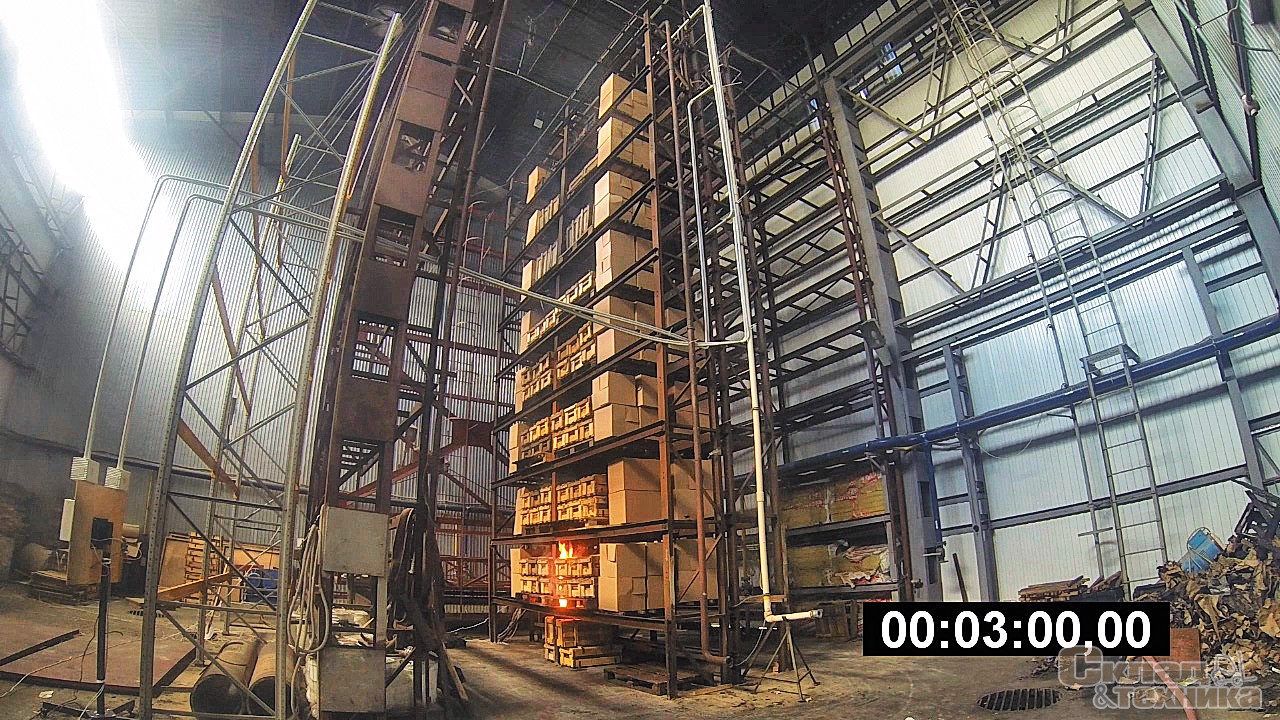

3 мин.	Визуально дыма не видно
4 мин.	Визуально дыма не видно

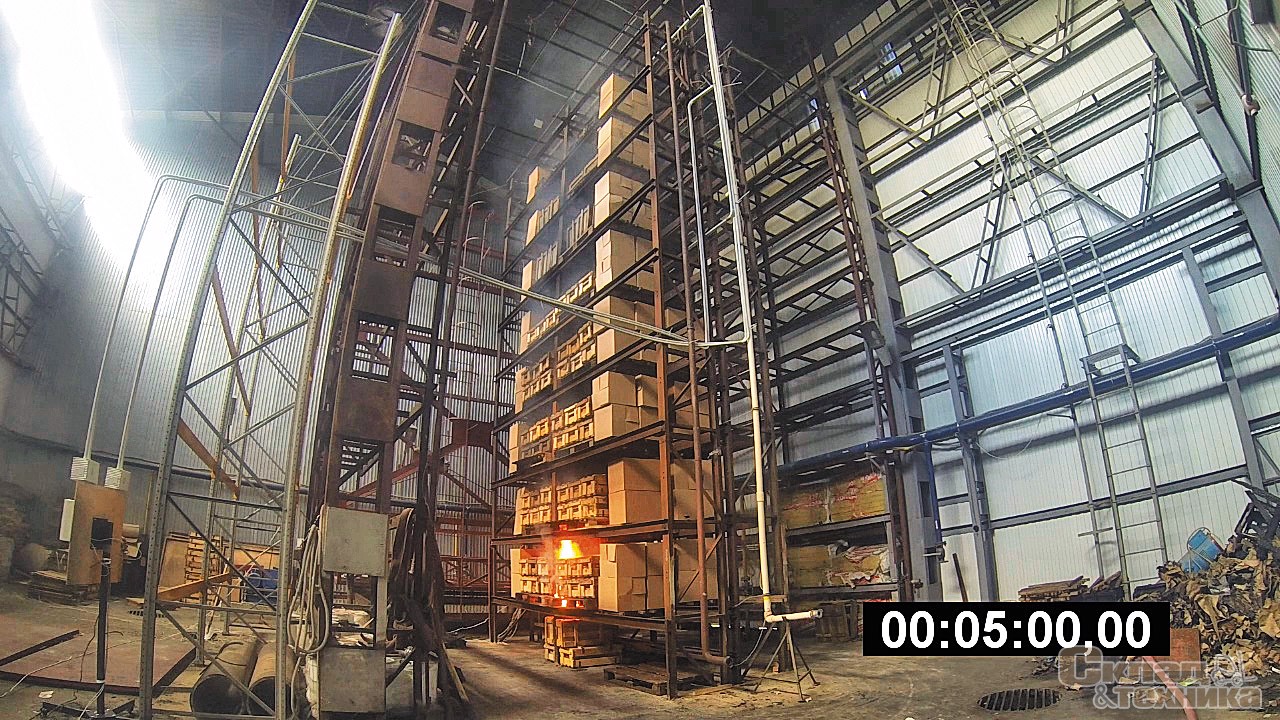

5 мин.	Дым виден слабо

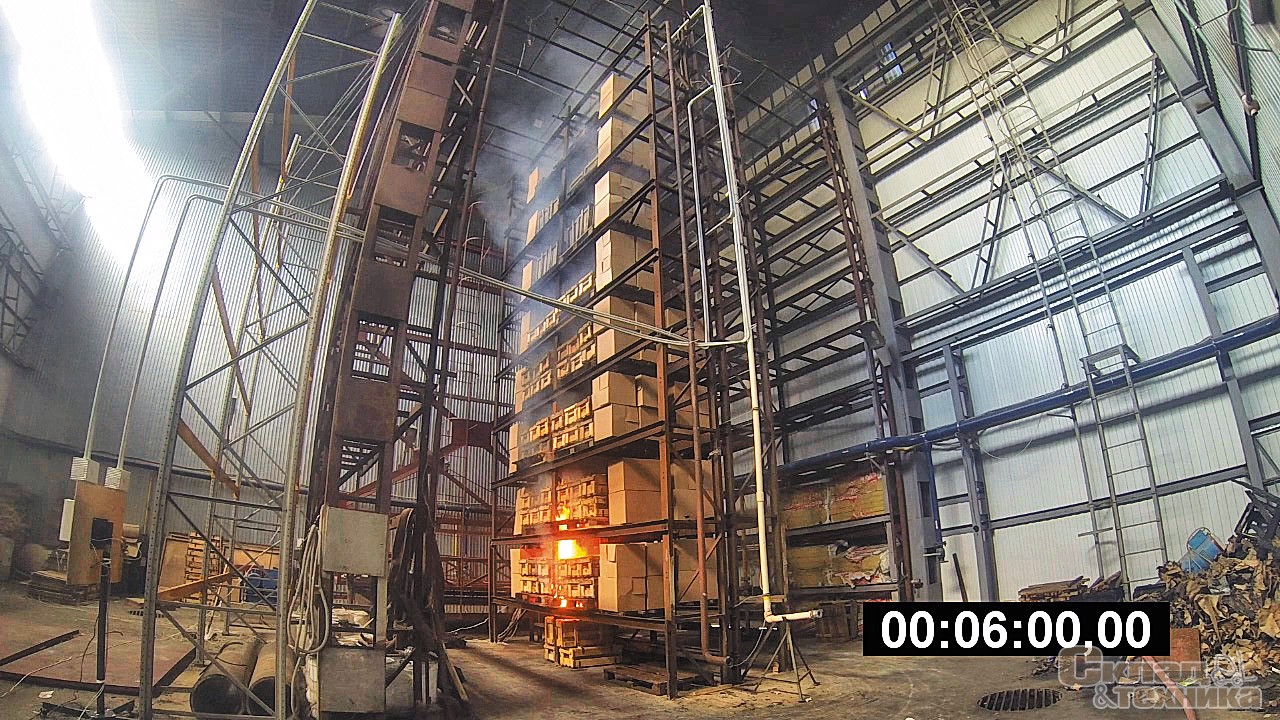

6 мин.	Дым виден отчетливо. Огонь перешел на второй ярус

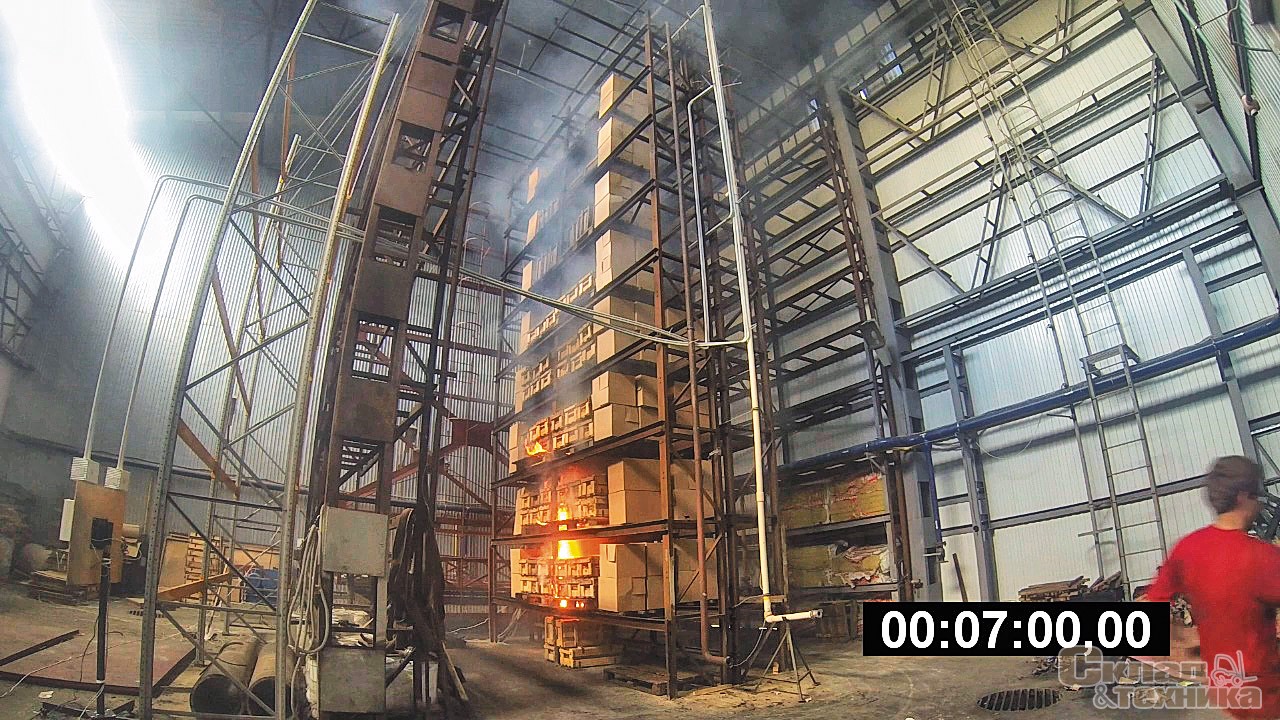

7 мин.	Огонь перешел на третий ярус

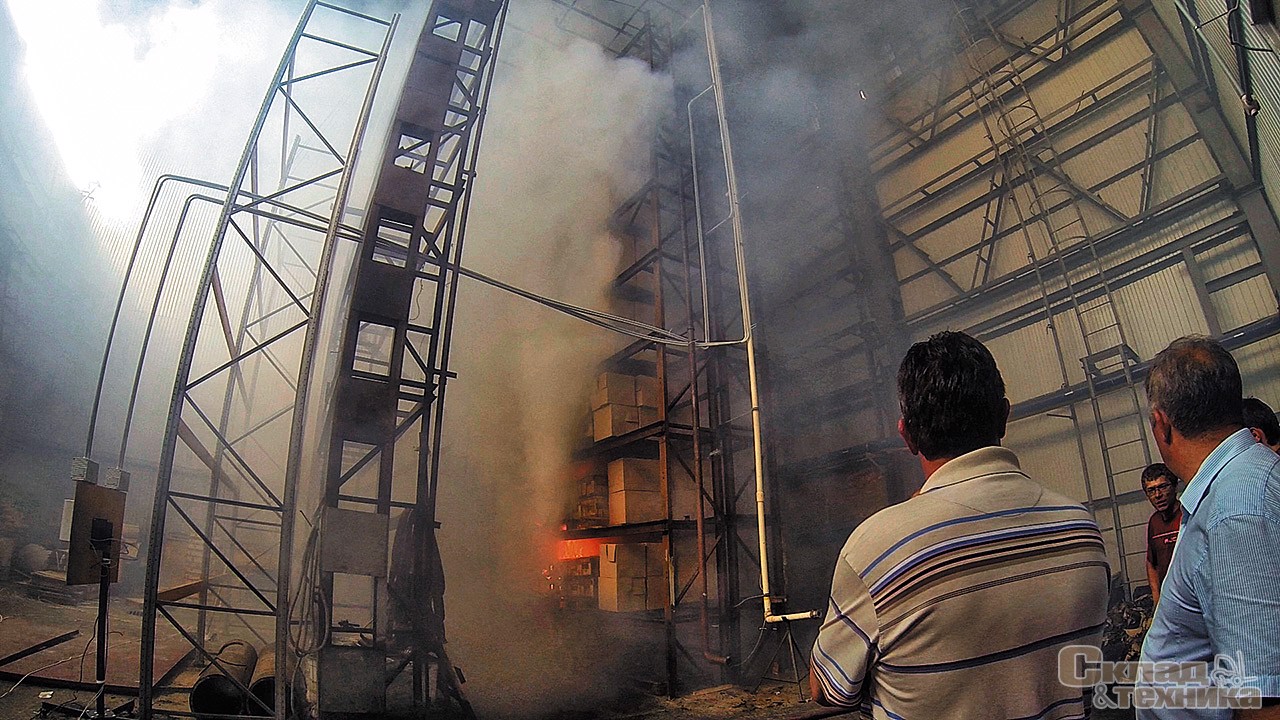

8 мин.	Начало тушения водой
9 мин.	Тушение. Завершение эксперимента

Анализ результатов и выводы: Дым распространяется между стеллажами, а не сквозь них. Поэтому извещатели на потолке более эффективны.

Разница во времени срабатывания между извещателями высокой и сверхвысокой чувствительности незначительная. Это связано с тем, что дым попадает сразу в несколько отверстий (так называемый «кумулятивный эффект»). Таким образом, высокая чувствительность детекторного модуля нужна только для того, чтобы сделать много воздухозаборных отверстий (чувствительность детекторного модуля уменьшается пропорционально количеству отверстий).

С момента появления открытого пламени (воспламенение деревянных ящиков, 60-я секунда) до формирования сигнала «пожар» извещателем на потолке (90-я секунда) прошло 30 секунд!

С момента появления открытого пламени (воспламенение деревянных ящиков, 60-я секунда)до перехода огня на третий ярус (очаг, который нельзя потушить ручным огнетушителем) прошло 6 минут!

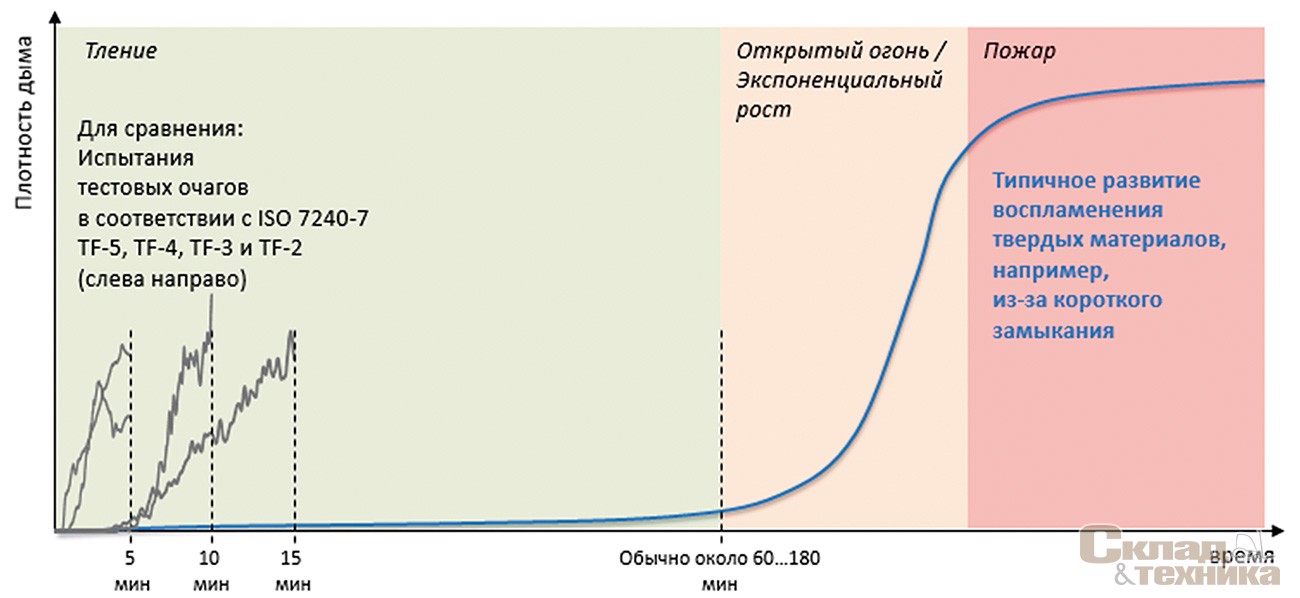

Так как в подавляющем большинстве случаев фаза открытого горения предваряется гораздо более длительной фазой тления, правильно установленный аспирационный извещатель дает десятки минут, а часто – часы, для принятия ответных мер.

ПРЕИМУЩЕСТВА, НЕДОСТАТКИ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Оптические.

Принцип действия оптических дымовых извещателей состоит во взаимодействии фотоприемника и светодиода – инфракрасного, ультрафиолетового или видимого спектра, в зависимости от типа устройства. При появлении в воздухе даже небольшого количества дыма, увеличивается его плотность.

Интенсивность излучения светодиода, которую фиксирует фотоприемник, снижается. Срабатывание извещателя происходит, если интенсивность воспринимаемого излучения выйдет за пределы диапазона определенных значений.

Некоторые модели дымовых пожарных извещателей могут подавать несколько типов сигналов в зависимости от степени задымления помещения. Их целесообразно устанавливать в помещениях с различными категориями (классами) пожарной опасности.

Точечные.

Точечные дымовые пожарные датчики рассчитаны на распознание признаков возгорания в небольшом объеме. Точный показатель контролируемой зоны зависит от высоты установки, индивидуальных характеристик конкретной модели прибора и технических условий эксплуатации в помещении.

Их достоинствами являются доступная стоимость, простота установки, настройки и обслуживания. Недостатки: необходимость систематической очистки внутренней камеры, при эксплуатации в пыльных помещениях могут происходить ложные срабатывания.

Линейные.

Линейные дымовые пожарные извещатели используется для контроля помещений большой площади. Располагаются на высоком или среднем уровне при условии отсутствия помеха на пути сканирования.

Имеет следующий принцип действия. На одной стене помещения устанавливается источник инфракрасного излучения, а на противоположной – приемник. Размер сканирующей зоны между ними может достигать 150 м.

Точное расстояние зависит от используемой модели и технических условий в помещении (уровень запыленности, влажность, интенсивность освещения).

Различают двухблочный и одноблочный линейные дымовые пожарные извещатели. В первом варианте, каждое из устройств — излучатель и приемник, необходимо подключать к электросети. Во втором варианте, устройство состоит из моноблока — приемопередатчика и отражающей панели, которые устанавливается на противоположной стене.

Линейные устройства более надежны и имеют меньший коэффициент ложных срабатываний по сравнению с точечными.

Аспирационные.

Осуществляют принудительный забор воздуха из помещения (нескольких помещений) через систему трубопроводов. Наличие продуктов горения проверяют два точечных дымовых извещателя расположенных в центральном приборе.

Срабатывание происходит, только если оба устройства подают сигнал тревоги. Преимуществом такого способа является минимальное количество ложных срабатываний, игнорируются пыль, водяной пар, насекомые и другие отвлекающие факторы. Обнаружение очага возгорания происходит на ранних этапах, еще на стадии первоначального тления.

Ионизационные.

Существует два типа ионизационных дымовых пожарных извещателей имеющих различные принципы действия:

• радиоизотопные,
• электроиндукционные.

Первые относится к пороговым устройствам. Измеряемый параметр — ионизационный ток, возникающий при воздействии на чувствительный элемент продуктов горения.

Такие устройства используются на предприятиях, где вследствие особенности технологических процессов невозможно использовать датчики пламени или дыма другого типа. Прибор характеризуется высокой точностью и скоростью обнаружения любых типов дыма на ранних стадиях горения.

Не чувствителен к заявлению, высокой влажности, в том числе и водяной взвеси, насекомым и т.п

При эксплуатации необходимо проявлять особую осторожность в виду наличия в приборе радиоактивной фольги. Установка и техобслуживание должны производить специалисты, прошедшие специальное обучение

После окончания эксплуатации устройство необходимо сдать в специализированные организации осуществляющие утилизацию и захоронение опасных веществ.

При работе электроиндукционных датчиков воздух из помещения принудительно подается в прибор при помощи насосов. В специальной камере подвергается ионизации, и аэрозольные частицы получают заряд. В измерительной камере замеряется уровень электрического сигнала и сравнивается с пороговым значением. В случае его превышения подается сигнал тревоги.

Электроиндукционные дымовые извещатели характеризуются малым количеством ложных срабатываний, высокой чувствительностью и надежностью. Отрицательными характеристиками являются высокая стоимость, большие габариты прибора, высокое энергопотребление.

Преимущества

Особенностью аспирационных извещателей является постоянный круглосуточный отбор проб воздуха в контролируемом помещении. При сравнении их с точечными дымовыми датчиками последние не способны мгновенно реагировать на изменение плотности воздушного потока при наличии даже его малейшего движения. Чаще всего первые секунды развития пожара сопровождаются небольшой степенью задымления, а частицы дыма еще не поднимаются настолько высоко, чтобы достигнуть фотокамеры дымового точечного датчика. Аспиратор же обеспечивает забор проб при любых скоростях движения воздушных масс и раньше других устройств способен обнаружить возгорание.

Трубки обладают небольшим диаметром от 10 до 25 мм, благодаря чему возможно размещение их на тех участках, где монтаж линейных и точечных извещателей невозможен.

Извещатель пожарный аспирационный (ИПА) работает при любом диапазоне рабочей температуре на защищаемом объекте площадью в несколько тысяч квадратных метров.

Видео о современных пожарных извещателях TITANUS:

Применение

Большой диапазон чувствительности аспирационных пожарных извещателей делает возможным использование приборов в различных помещениях:

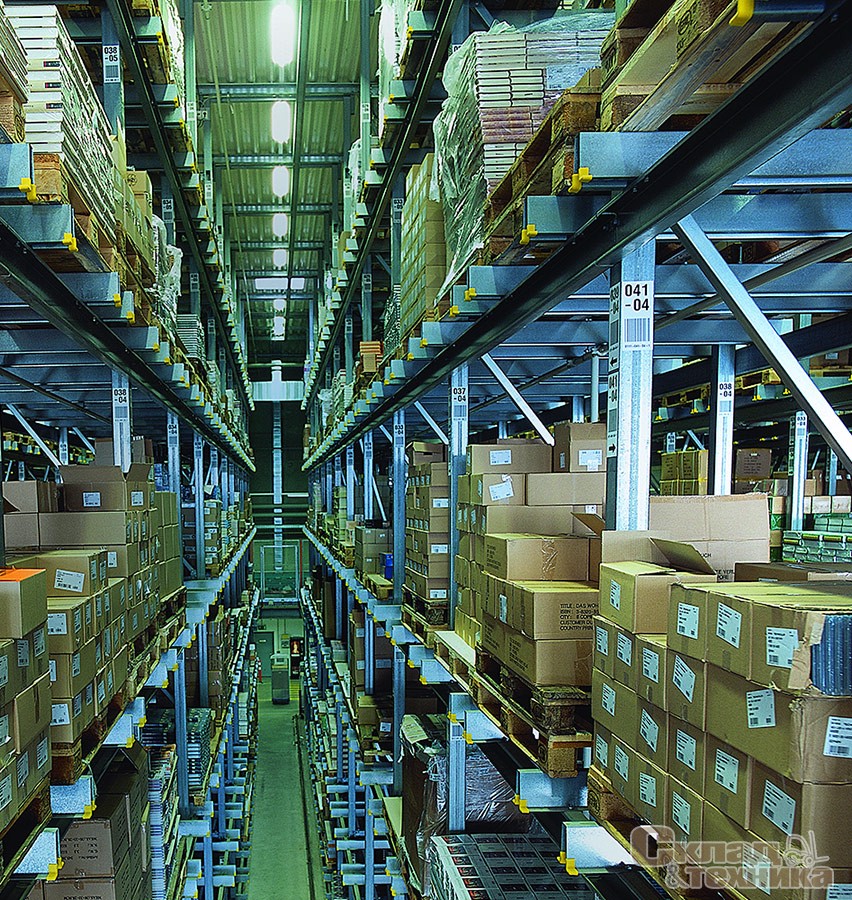

• с большими потолками – склады, ангары, спортзалы, торговые центры;
• с сильной загрязненностью воздушного пространства, а также с работой опасного оборудования: электростанции, производственные предприятия/цеха, шахты;
• с электронной аппаратурой: телефонные станции, компьютерные залы, машинные залы, телекоммуникационные помещения;
• с большим пространством: аудитории, музеи, соборы, книгохранилища, коридоры/холлы, терминалы в аэропортах, жд-/автостанциях;
• в труднодоступных местах: шахты лифта, кабельные каналы, под фальшпотолком.

Не рекомендуется использование аспирационных извещателей в помещениях, где возможна утечка взрывоопасных жидкостей, например, бензина, спирта, без установки взрывобезопасного барьера.

Извещатель ИПА

Извещатель пожарный аспирационный ИПА ТУ4371-086-00226827-2006 представляет собой единый блок, внутри которого располагаются пять рабочих зон: разряжение, нагнетание и грубая очистка, тонкая фильтрация, измерение воздушных проб, клеммные соединения. Также на корпусе имеется электронный отсек анализа возгорания:

• «температура» – реагирует на повышение температуры внутри помещения;
• «дым» — чувствителен к оптическому изменению воздушной среды;
• «газ» — измеряет и анализирует отклонение от установленной нормы газов в воздухе;
• «поток» — улавливает изменения газовоздушного потока.

С одной стороны к прибору подсоединяется входящий воздухозаборный трубопровод, с другой – выхлопная труба. В отсеке разряжения располагается вентилятор – аспиратор. Максимальная длина трубопровода – 80 метров. Расстояние между заборными отверстиями – 9 метров.

ИПА предназначен для защиты помещений жилого и производственного типа, а также тоннелей, шахт, кабельных каналов и прочее. Прибор забирает из воздушной среды пробы, анализирует их и передает на пульт управления сигналы: «Норма», «Тревога 1», «Тревога 2», «Пуск», «Пуск 30с», «Авария».

Датчик эксплуатируется при температуре окружающей среды от -22 до + 55С. Не терпит попадания на электронный блок прямых солнечных лучей, а также наличия в воздухе парок кислот и щелочей, способных вызвать коррозию. Устойчив к вибрациям с частотой от 50 до 150 Гц.

Производительность прибора – 0,25 м3 /мин. Время бесперебойной работы ИПА при оптимальных условиях – 10000 часов.Прочистка труб выполняется раз в год.

Сегодня аспирационные извещатели не очень распространены. Однако уникальные особенности эксплуатации приборов, такие как: высокая чувствительность, работа в тяжелых условиях, труднодоступных местах и больших помещениях делают их конкурентоспособными с другими видами извещателей.

Другие полезные статьи:

• Комплект пожарной сигнализации
• Высота установки ручного пожарного извещателя

Устройство

Аспирационный пожарный извещатель – прибор, который улавливает продукты горения (жидкие или твердые частицы), возникающие при возгорании, и передает сигнал о пожаре на пульт управления.

Датчик представляет собой системный блок, с отходящими от него воздухозаборными трубками, в которых, на определенном расстоянии, просверлено несколько отверстий для всасывания воздуха. Внутри центрального блока располагается электронный приемник, анализирующий поступающие пробы воздуха.

В зависимости от размера контролируемого помещения, воздухозаборные трубки могут быть различной длины, от нескольких метров, до нескольких десятков метров. Но в таком случае требуется дополнительная регулировка вентилятора, способствующая достижению оптимальной скорости забора воздуха.

Заборные трубки могут быть изготовлены из разных материалов. Так, в заводских цехах, где температура воздуха способна нагреваться до 100 градусов, используются трубы из сплава металлов, устойчивых к высоким температурам. Трубы на пластмассовой основе незаменимы на объектах с нестандартными потолками, где много изгибов.

По уровню чувствительности приборов аспирационные дымовые пожарные извещатели подразделяются на три вида: А – высокой точности, где оптическая среда не плотнее 0,035 дБ/м; В – повышенной точности от 0, 035 дБ/м и выше; С – стандартной от 0, 088 дБ/м и более.

Преимущества и недостатки извещателя

Плюсы аспирационного детектора:

1. Круглосуточный сбор проб воздуха. Дымовые сенсор. датчики реагируют на изменившуюся плотность потока не так быстро. А при пожаре даже доля секунды имеет значение.
2. Устройство также можно устанавливать в помещениях с высокой или низкой рабочей температурой.
3. Трубки, ведущие к датчику, небольшого диаметра. Поэтому устройство легче монтировать.

Единственный минус извещателя – высокая стоимость. Это касается и самого устройства, и монтажных работ. Большая часть элементов не подлежит ремонту, а заменяется на новые. Плюс придется заплатить за проектирование системы и ежемесячно оплачивать ее обслуживание. Поэтому аспирационные датчики пока не особо распространены. Их могут позволить себе только крупные частные или государственные компании.

Как устроен прибор

Аспирационный дымовой пожарный извещатель предназначен для выявления продуктов горения в жидком или твердом виде и передачи сигнала пожарной тревоги на пульт.

От блока датчика отходят воздухозаборные трубки с рядом отверстий для всасывания воздуха, расположенные на некотором интервале друг от друга. Электронный приемник внутри прибора анализирует поступившие пробы воздуха.

Устройство аспирационного извещателя

Длина воздухозаборных трубок зависит от объема помещения. Она может быть от нескольких метров до 100 м.

На магистралях с большой протяженностью дополнительно устанавливают регулируемые вентиляторы, чтобы обеспечить оптимальную скорость забора воздуха.

Для изготовления трубок, диаметр которых 10-25 мм, используется несколько материалов. В производственных цехах с высокой температурой воздуха применяют термостойкие сплавы металла. В условиях объектов с нестандартными, разноуровневыми потолками ставят трубы из пластика, допускающие многочисленные изгибы.

Аспирационные пожарные извещатели чаще всего дымового типа. Некоторые модели производятся в комбинированном исполнении, с дымовым и газовым контролем. Приборы имеют различную чувствительность.

В соответствии с этим классифицируются по трем категориям:

1. Высокоточные А — для оптической среды с плотностью ниже 0,035 дБ/м;
2. Повышенной точности В — для среды от 0,035 дБ/м;
3. Стандартные С — для условий с плотностью от 0,088 дБ/м.

Это интересно: Знаки пожарной безопасности — виды, описание, порядок использования

Назначение дымового извещателя

Извещатель пожарный дымовой является обязательным компонентом любой автоматической системы пожарной безопасности. Прибор предназначен для формирования сигнала тревоги о потенциальном месте возгорания, по признаку идущего отсюда дыма. Устанавливается один или несколько, в зависимости от площади помещения и его пожарной категории с присоединением к ПКП и пульту управления.

Дежурный персонал видит срабатывания извещателя в виде мигающего светодиода с генерированием звукового сигнала. Если опционально предусмотрено автоматическое пожаротушение и действует соответствующая установка с задержкой времени, то производится включение модулей пожаротушения. В системах работающих только в режиме сигнализации, дежурный персонал выполняет проверку поступившего сигнала и принимает решение.

Рейтинг датчиков задымления

А какие фотоэлектрические датчики и детекторы другого типа самые актуальные на 2019-й год?

Узнаем перечень лучших изделий в этой категории с выделением их основных технических характеристик.

Оповещатель ИП 212-50М2 (ДИП-50М2)

• Сила тока: в автономном режиме не более 30 мА. • Напряжение: 9 В. • Чувствительность: 0,05-0,2 дБ/м. • Вес: 200 г. • Габаритные размеры: 5*9,5 см. • Степень защиты: 3 класс. • Скорость потока воздуха: до 10 м/с. • Время сработки: через 6 секунд после обнаружения частиц дыма. • Примерная стоимость изделия: 500 руб.

• Обнаружение: 0,05-0,2 дБ/м. • Ток: 20 В. • Ток в режиме ожидания: не более 0,15 мА. • В рабочем темпе: до 20 мА. • Напряжение: 20 В. • Интервал срабатывания: до 5-ти сек. • Напряжение: 0-30 В. • Приблизительная цена: 850 р.

Система обнаружения задымления MAJOR SYSTEMS MJYG100B

• Не нуждается в дополнительной электрической разводке при монтаже. • Установка: на стене под потолком или на потолке. • При срабатывании активируется сирена и датчик, сигнал идет на пульт сигнализации (используется SMS-оповещение или голосовой звонок на мобильное устройство). • Устанавливается за несколько минут. • Стоимость: 1000 руб. Сигнализация с детектором Atis-228W • Громкость сирены: 85 дБ. • Радиус передачи сигнала: до 100 м. • Периметр обнаружения: 20 кв. м. • Тип питания: аккумуляторная батарея. • Рабочая температура: от -10 до +55 C. • Размеры: 3,5*10,7 см. • Ориентировочная стоимость: 700 р.

Извещатель ИП 212-43 (ДИП-43)

• Потребляемый ток: не более 20мкА в дежурном режиме. • Сенсор: от 0,05 до 0,2 дБ/м. • Габаритные размеры: 49*100. • Вес изделия: 200 г. • Цена: 909 руб.

• Питание: от батареи. • Встроенный сигнал, оповещение до 10-ти метров. • Рабочая частота: 433,92 МГц. • Индикаторная система: светодиодная. • Мощность передачи: 2 МВт. • Стоимость устройства: 8300 рублей.

• ИП 212-43— 909 руб. • MAJOR SYSTEMS MJYG100B — 1000 р. • Paradox SD360 — 8300 р.

Средняя цена – от 500 до 800 руб. Более дорогие модели имеют стоимость от 1000 рублей.

Устройство

• Втягивание воздуха;
• Воздухозаборное отверстие;
• Система труб;
• Аспирационный дымовой извещатель.

Устройство состоит из системы труб различного материала и количества. Трубы оборудованы отверстиями для забора воздуха по всей длине. Аспирационная турбина обеспечивает необходимую тягу и прогоняет поток воздуха через дымовые пожарные извещатели. В качестве чувствительного сенсора, контролирующего оптическую плотность поступающего потока, может использоваться светодиодный или лазерный детектор. От того какой тип извещателя применяется, зависит чувствительность устройства, иногда превышающая возможности точечного, пассивного дымового извещателя в сотни раз.

Устройство чувствительного сенсора

• Лазерный диод;
• Луч лазера;
• Оптический усилитель;
• Приемный фотодиод.

Такой состав и компоновка значительно уменьшают количество ложных срабатываний.

Какой тип дымового извещателя выбрать?

Для корректной работы автоматической пожарной системы, такой элемент, как дымовые выключатели должен подбираться исходя из факторов присутствующих в месте установки. В большинстве случаев, когда речь идет о большом объекте, могут применять сразу несколько типов извещателей, в зависимости от зоны.

Наиболее часто выбирают оптико-электронные, так как они сочетают в себе невысокую стоимость и быструю реакцию на появление дыма, но вместе с тем, они же характеризуются большим током потребления и отсутствием реакции при запыленности, что исключает их установку в промышленных условиях, где пыль присутствует постоянно. Для защиты жилых помещений целесообразно применять точечные или автономные типы извещателей, при этом, подразумевается постоянное присутствие человека в радиусе слышимости подаваемого датчиком сигнала.

Приобрести дымовые извещатели не является проблемой, потребителю предлагаются не только импортные, но и отечественные аналоги противопожарного оборудования, не хуже зарубежного. Даже в оснащении небольшого объекта лучше руководствоваться консультациями специалистов, что поможет избежать неоправданных трат на стадии проектирования и гарантирует устойчивую работу системы.

КЛАССИФИКАЦИЯ ПО ЭКСПЛУАТАЦИОННЫМ ХАРАКТЕРИСТИКАМ

Тип питания:

Стационарные – питание подается через слаботочный электропровод.

Автономные – обеспечиваются энергией от аккумуляторных батарей или обычных батареек. Срок функционирования таких устройства от одного комплекта составляет от полугода до нескольких лет, в зависимости от интенсивности эксплуатации, частоты срабатывания и модели (производителя) оборудования.

Автономные дымовые пожарные извещатели, как правило, являются моноблочными приборами, которым не требуется подключение к шлейфу. Они выполняют функции обнаружения и оповещения – звукового или светового.

Способ передачи сигнала:

Беспроводной. Передача осуществляется по радиоканалу (рабочие частоты у различных производителей и отдельных моделей устройств существенно отличаются), WiFi и GSM.

По кабельным линиям. В зависимости от модели при подключении прибора к двухпроводной линии, подача питания и передача тревожного сигнала осуществляется по двум жилам. Таким образом, подключаются простые устройства с пороговым принципом срабатывания.

При 4-х проводном подключении по двум жилам подается питание, а по оставшимся двум передача сигнала. Такой способ подключения характерен для аналоговых устройств.

Тип сигнала:

Аналоговый — прибор передает сигналы, если измеряемая величина контролируемого параметра находится в заданном диапазоне или выходит за его пределы.

Дискретный – устройство реагирует не только на величину параметра в заданном диапазоне, но и на динамику изменения.

Область применения

Аспирационный пожарный извещатель с разветвленной системой труб, может контролировать значительное открытое пространство, строения с высокими потолками и большим объемом помещений;

• Аппараты могут использоваться для контроля ангаров, больших складов, крытых стоянок автомобильной и другой техники, генераторных залов электростанций, складов ГСМ и сыпучих взрывоопасных веществ.
• Обнаружение источника огня на ранних стадиях делает детектор незаменимым для применения в чистых производственных зонах, где невозможно использование других активных устройств на основе радио и микроволнового излучения:
  • узлы связи;
  • больничные помещения с высокочувствительной диагностической аппаратурой;
  • серверных и коммутаторных, компьютерных залов;
  • других помещений с дорогостоящей и хрупкой аппаратурой.

• Применение устройств на производствах с повышенным запылением;
• На объектах с повышенными требованиями к эстетическому виду. За счет скрытого размещения заборных трубок за декоративными накладками и элементами.
• Контроль труднодоступных мест:
  • пространства за фальшпотолком;
  • под полом;
  • в кабельных каналах и лифтовых шахтах;

Аспирационные извещатели систем сенсор

Чувствительный сенсор №1;
Светодиод, сигнализирующий о неисправности;
Светодиод аварийного питания;
Неисправность чувствительного сенсора №1;
Включение изолятора канала;
Сигнализирующий блок первого сенсора (индикатор задымления):
Внимание;
Предупреждение;
Пожар.

Воздухозаборные каналы;
Блок работы индикаторов:
Воздушный поток в норме;
Высокая скорость потока;
Низкая скорость потока.

Индикаторы управления:
Код доступа;
Блокировка;
Сброс кода;

Индикатор неисправности воздухозаборной турбины;
Низкое напряжение питания, переход на резервный источник;
Отключение сетевого питания;
Чувствительный сенсор №1.

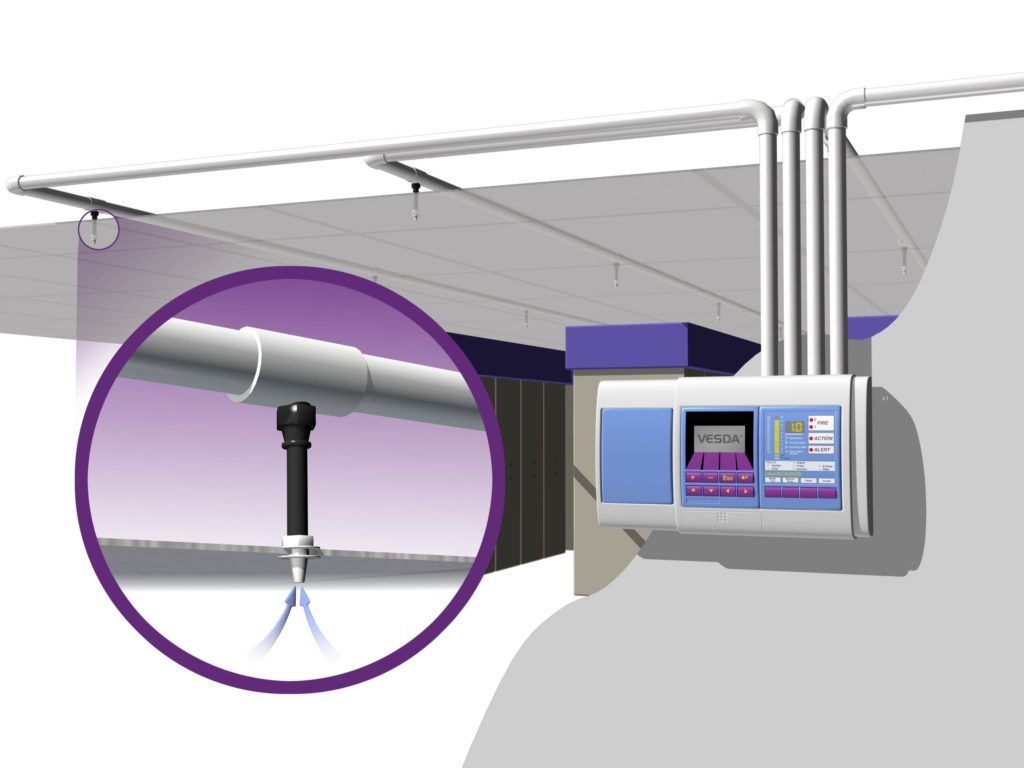

Аспирационный извещатель VESDA

• Ультрафиолетовый лазер;
• Фасеточный светодиод.

Компания VESDA разработала несколько моделей, каждая из которых имеет уникальные характеристики:

• VESDA Smoke + — прибор имеет высокую чувствительность, обеспеченную уникальной структурой приемного светодиода, заменяющего 330000 сенсоров. Процентное соотношение дыма, который способен обнаружить прибор — 0,0002 %/м

  3

• Анализ поступившего воздуха производится по современным алгоритмам. Сейчас у модели VESDA ANALYTICS используются три аналитические программы:
  • DieselTrace – определение дыма от работы двигателя;
  • WireTrace — тревога при обнаружении частичек дыма характерных для горения кабеля;
  • DustTrace – определение в воздухе большого количества пыли и игнорирование ее при дальнейших анализах.
• VESDA VERIFY – модель имеет возможность подключения 120 штук 6 мм трубок, каждая из которых 100м длины. Расположенный в физическом центре помещения блок управления способен плотно контролировать значительную площадь.

На видео предоставлено сравнение аспирационных извещателей VESDA с точечными:

Аспирационный извещатель болид

Компания БОЛИД производит бюджетное устройство MG 1110. это устройство предназначено для работы со средними помещениями, но малочувствительно к пониженным температурам и высокой запыленности.

Аспирационные извещатели, появившись на рынке не так давно, успели зарекомендовать себя как надежные, экономные в обслуживании и дающие мало ложных срабатываний устройства.

Эффективность очистки сигаретного дыма

В основу борьбы с дымом заложен принцип многоразовой прогонки воздуха с сигаретным запахом через комплексную систему фильтров. Даже если в помещении много и часто курят, то неоднократная фильтрация может помочь эффективно очистить воздух от табачного дыма.

Важно! Основное преимущество приборов такого типа — избавление от табака, его канцерогенных составляющих, а не насыщение воздуха различными ароматизаторами.

По системам фильтров очистители подразделяются на несколько видов.

1. Очиститель электростатического типа в первую очередь отличается самой низкой ценой при соблюдении приемлемого качества. Воздух внутри таких приборов проходит через положительно заряженные электроды, а мельчайшие частицы дыма собираются на поверхности фильтра с отрицательным зарядом. Ионный принцип очищения позволяет улавливать частицы с размерами менее 1 мкм.Желательно приобретать модель со встроенным озонатором. Благодаря озону, комнатный воздух будет очищен от всевозможных бактерий и токсинов.Аппарат электростатического типа потребляет минимум электроэнергии при небольшом уровне шума. Неприхотлив в эксплуатации: требует влажной уборки пластин раз в неделю. Такая промывка допустима до 250 раз, что существенно увеличивает срок службы прибора.
2. Ряд устройств для очистки воздуха снабжён съёмными фильтрами, конструкция похожего типа нашла своё применение в пылесосах. Механические фильтры, с одной стороны, собирают большее количество микрочастиц табачного дыма за один прогон воздуха, с другой стороны — достаточно быстро загрязняются и не подлежат дальнейшей эксплуатации.Конструктивно они являются одноразовыми элементами и требуют периодической замены раз в 5-6 месяцев. Заменить фильтр крайне несложно, но и стоимость его достаточно высока.
3. К классу самых современных бытовых приборов можно отнести очистители фотокаталитического типа, правда необходимо учитывать их высокую стоимость. В качестве инструментов очистки в них используется совместное воздействие ультрафиолетового света и катализатора.Устройства этого класса преобразуют табачный дым и токсины в нейтральный углекислый газ и воду. Само расщепление происходит на молекулярном уровне, в результате на приборе нет наслоений грязи.Такой аппарат не требует профилактической очистки, фильтры могут служить очень долго, только УФ-лампа требует замены один раз в три года.Но у таких очистителей есть и недостатки. Они потребляют довольно много электроэнергии и работают достаточно шумно.
4. К новейшим достижениям можно отнести и ультразвуковые установки. Они могут регулировать влажность как в ручном, так и в автоматическом режиме, так как, кроме эффективной очистки, они ещё поддерживают необходимый уровень увлажнения воздуха. Для этого в состав конструкции входит гидростат. Очищение происходит за счёт прогона поступающего воздуха сквозь водную пелену мелких брызг. Вредные вещества практически «прилипают» к водяной поверхности и в дальнейшем растворяются в воде.Такая мойка воздуха требует постоянного пополнения воды в специальной ёмкости прибора. Цена такого устройства достаточно высока, при этом уровень очистки уступает фотокаталитическим приборам.

Устройство и установка

Аспирационный дымовой извещатель состоит из:

• механизма втягивания;
• нескольких трубок;
• отверстия для сбора пробы;
• самого оповещателя.

В роли чувствительного сенсора выступает детектор. Для эффективности сканирования в него встраивается оптический усилитель. Благодаря этому уменьшается количество ложных сигналов на пульт пожарной охраны.

Установка противопожарной сигнализации производится согласно требованиям СП. Детекторы типа «А» предписаны к размещению в комнатах с высотой потолков до 21 м, «В» — до 15 м, «С» — до 8 м.

Обратите внимание! Датчики можно устанавливать не только на потолке. Их можно размещать на металлических конструкциях, под обшивкой или отделкой

Принцип работы

Через специальный аспиратор, воздух всасывается в систему заборных труб. Далее, он проходит двухступенчатый фильтр. На первом этапе воздушная проба очищается от пылинок.

Во втором фильтре добавляется чистый воздух, для того, чтобы оптические элементы прибора, в случае наличия дыма в воздушной пробе, не загрязнялись, и не нарушалась установленная калибровка.

https://youtube.com/watch?v=hcLEclwSxC8

После прохождения фильтров, заборный воздух попадает в измерительную камеру с лазерным излучателем, который просвечивает его и анализирует.

Если проба «чистая», то свет лазера будет прямолинейным и точным. В случае наличия дымовых частиц, лазерный свет рассеивается и регистрируется специальным приемным элементом. Приемник выдает сигнал о пожаре на пульт слежения или управления.

Аспирационные приборы очень точны в работе, так как могут выявить пожар на начальной стадии, посредством непрерывного забора и анализа воздуха.
