Проектирование систем пожаротушения: нормы и правила, процесс

Порошковые и аэрозольные

Порошковые установки также подходят для тушения различных классов пожара, а также электрического оборудования. Однако нельзя применять подобные системы в случае, если материалы могут самопроизвольно возгораться.
Аэрозольные установки подходят исключительно для тушения огня класса В и подкласса А2. Этот тип оборудования не подходит для тушения:

Материалов, склонных к самовозгоранию.
Веществ, которые могут тлеть.
Металлов порошкообразного типа.
Материалов, которые могут возгораться и гореть без доступа воздуха.

Обе системы сегодня встречаются крайне редко по причине низкой эффективности и специфических характеристик.

Нормативная документация

Расчет проекта пожарной сигнализации необходимо производить в соответствии с актуальными редакциями правил проектирования и рекомендациями отраслевой и региональной нормативной документации. Технические характеристики установки автоматического пожаротушения и системы пожарной сигнализации, а также необходимость их устройства регламентируется документом СП 5.13130.2009. В приложении «А» данного свода правил указываются виды зданий, для которых установка систем пожарной безопасности в той или иной конфигурации обязательна.

Основные технические и эксплуатационные параметры, которые используются при проектировании системы оповещения о пожаре и эвакуации персонала из здания описаны в том же документе в седьмом разделе (таблица 2). Там же указаны оптимальные способы, которые необходимо применять для оповещения людей и управления эвакуацией применительно к каждому типу здания.

Основные федеральные законы, который вы должны руководствоваться проектировщики, это:

Федеральный закон №123-ФЗ от 22.07.2008 г. Где описаны требования, предъявляемые к пожарной безопасности зданий и сооружений, а также технический регламент их эксплуатации и обслуживания;
Постановление Правительства РФ №390 от 25.04.2012 г. Где указаны типы зданий и сооружений и описан соответствующий им противопожарный режим;
Постановление правительства РФ №87 от 16.02.2008 г. Описывает содержание и последовательность этапов проектирования систем пожарной безопасности в соответствии с действующими строительными нормами и правилами, в частности:
- сигнализации,
- оповещения;
- эвакуации;
- пожаротушения,
- дымоудаления.

Основные рекомендации к изготовлению проекта АУП

Проектирование автоматики осуществляется так, чтобы в момент ее срабатывания в обязательном порядке отключилось оборудование технологического плана, которое может способствовать усилению пожара, чтобы минимизировать причиненный ущерб. Такая система должна подать предупреждающий сигнал на пост охраны либо пожарному подразделению. Автоматические установки призваны не столько погасить бушующее пламя (этим будут заниматься специальные пожарные части), а локализовать огонь в его начальной стадии.

Так, автоматические установки в виде огнепреграждающих дверей и водяной завесы в состоянии только локализовать очаг возгорания. Что касается пеногенераторов, то в проекте должна быть предусмотрена их защита от механических повреждений, присутствие в помещении еще одного резервного пенообразователя (на случай выхода из строя основного) и обязательная установка однотипных автоматических установок в пределах одного помещения.

Этапы проведения проектных работ

В самом начале проектирование автоматических устройств проходит первый этап, который называется подготовительным. Он предусматривает сбор необходимой и достоверной информации, проведение предпроектной подготовки и обследование объекта. Полученные информационные данные станут основой для принятия правильных технических решений. Первый этап заканчивается составлением и согласованием технического задания.

Вторым этапом является сам процесс разработки проектной документации. Начинается этап с создания эскизного проекта, подготовленного специалистами. Там схематично отображаются весь комплекс применяемого оборудования, расположение будущих кабелей и трубопроводов. Проект представляет собой совокупность двух частей: текст и графика.

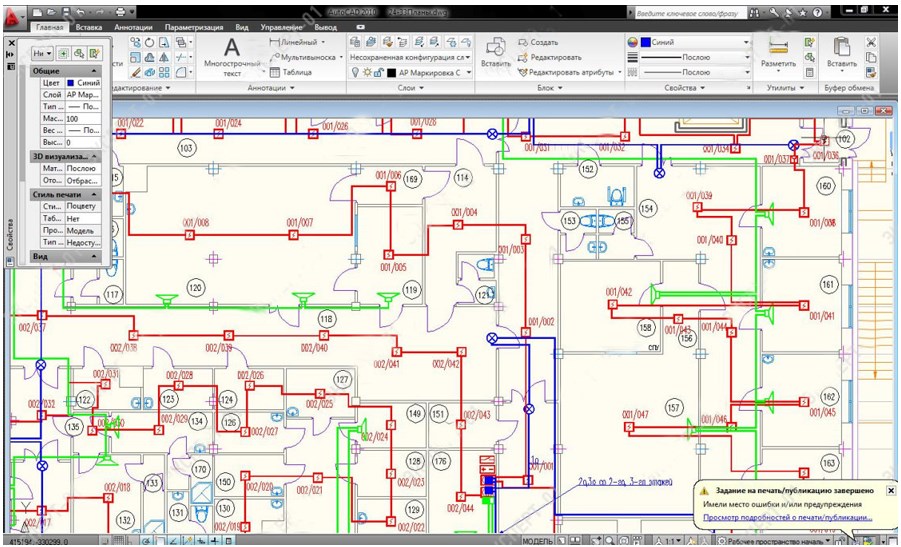

На третьем этапе составляется рабочая документация. Это чертежи и схемы установки АУП, их подключение к общей системе.

Нормативные документы

Проектирование систем противопожарного пожаротушения выполняется по нормам, прописанным в:

Федеральном законе № 384-ФЗ от 30.12.2009 «Технический регламент о безопасности зданий и сооружений»;
Федеральном законе № 123-ФЗ от 22.07.2008 «Технический регламент о требованиях пожарной безопасности»;
СП 118.13330.2012 на общественные здания;
СП 54.13330.2016 на многоквартирные дома;
СП 56.13330.2011 на производственные здания;
НПБ 110-03 нормы пожарной безопасности для проектирования автоматических систем пожаротушения;
СНиП 21-01-97 Пожарная безопасность.

Перечень требований зависит от типа объекта: жилые здания с обязательными путями экстренной эвакуации или промышленные объекты с потенциально опасным оборудованием.

Лицензия МЧС на проектирование систем пожарной сигнализации

В настоящее время лицензия МЧС на проектирование не требуется, однако в связи с пожарами, приняты меры по усилению контроля в области противопожарной безопасности. В том числе МЧС предложен возврат лицензий на проектирование.

Лицензии МЧС на проектирование противопожарных систем ранее входили в общую лицензию МЧС на тушение пожаров. Профилактика пожаров, обучение ПТМ, и многие другие виды являлись также частью этой лицензии. К соискателям предъявлялись требования по специалистам и по материально-технической базе, и МЧС несло ответственность дальнейшую за проверку лицензиатов.

Водяное пожаротушение

Самым непререкаемым традиционным средством для гашения пламени у нас всегда была, есть и остается вода.

Она, как основной реагент для названного оборудования и является веществом для устранения возгорания. В свою очередь, различают несколько типов водяных АСПТ:

спринклерные;
дренчерные;
дренчерные тонкоструйные.

Первый вид систем представляет собой трубопровод с множеством встроенных в него разбрызгивателей (спринклеров).

Находясь в этом резервуаре под большим давлением, вода ждет своего часа, чтобы при повышении температуры в помещении тотчас вырваться наружу.

О текущей температуре сообщает тепловой датчик спринклера либо термоколба.

Давление основного, распределительного и подпитывающего трубопровода поддерживается специальными насосами, управление которыми осуществляют контрольно-пусковые шкафы.

Они обычно подключаются к интерфейсу RS-485, активируются при падении давления в трубопроводе.

Диапазоны температур датчика на спринклере могут быть:

101;
93;
79;
68
и т.д.

Разному типу охраняемого помещения здесь соответствует различная температура датчика.

При нагревании лопается колба или распаивается отверстие на оросителе.

Вода тут же начинает подаваться из трубопровода внутрь помещения.

Основанное на разгерметизации колбы спринклерное оборудование действует не сразу, а лишь спустя некоторое время (обычно 2-3 минуты) после повышения температуры

окружающей среды.

Поэтому там, где требуется срочно погасить пламя (производственные, военные объекты), такие установки могут оказаться не самыми эффективными.

Применяются эти системы преимущественно в складских, торговых помещениях, гостиницах, выставочных залах, производственных участках и пр.

Кроме воды, спринклерные устройства как материал тушения огня могут использовать, например, пену или воздух (при температуре помещения менее 5 °С).

Кроме этого, может использоваться также комбинированный тип таких систем, где водой заполняется подводящий трубопровод, а другим веществом – питающий и распределительный резервуары.

Срок эксплуатации не отработавших оросителей системы водяного пожаротушения составляет 10 лет.

Трубопровод, как правило, разделяют на несколько секций на каждое отдельное помещение.

Спринклерные установки успешно работают с вкупе пожарно-охранной сигнализацией.

Переходим ко второму виду установок.

Дренчерные устройства не используют тепловые саморазрушающиеся замки, но задействуют для тушения большее количество воды.

Вода подается от внешнего сигнала с пульта. Их обычно монтируют под потолком либо в дверном проеме (дренчерная завеса).

Поэтому дренчеры эффективны на объектах большой площади, когда требуется распылить большое количество огнетушителя, к примеру, на АЗС, аэропортах, выставочных комплексах и т.д.

В таких завесах все оросители могут срабатывать по сигналу одновременно. Дренчеры способны:

быстро локализовать огонь;
эффективно препятствовать распространению возгорания;
поддерживать температуру технических устройств на заданном уровне.

Дренчерные тонкоструйные установки используют тонкораспыленную воду.

Размер каждой капли не превышает 150 микрон.

Это позволяет расходовать только третью часть от общего количества воды в резервуаре.

Маленькие капли, окутывая помещения «водяным туманом» медленно опускаются на площадь горящего помещения.

За счет большой влаги источник огня быстро локализуется либо полностью ликвидируется, охлаждая весь объем пространства.

Такая технология существенно сокращает расход воды, повышает скорость тушения огня. Недостатком ее является сравнительно высокая стоимость.

Итак, назовем основные преимущества водяных систем, это:

неограниченный объем огнетушащего вещества;
безопасность;

Недостатком данного типа АСПТ становится ограничение на тушения разного рода возгораний.

Так, вода не может быть использована с веществами-реагентами, т.е. теми, которые выделяют металлы, горячие/ токсичные газы, карбиды, нефтепродукты, пыль и пр.

Водяные или пенные виды автоматики тушения огня, как правило, оборудуются отдельной насосной станцией для беспрерывной доставки воды при возгорании.

Отдельным подвидом водяного комплекса можно назвать паровые установки автоматического пожаротушения.

Они призваны погасить пламя с помощью объемного потока водяного пара.

Все перечисленные виды комплексов пожаротушения, в отличие от ручных систем, запускаются автоматически.

Проектирование систем пожарной сигнализации — состав проекта и нормативная документация

Проектирование систем пожарной сигнализации является комплексным расчетом, неразрывно связанным с подбором техсредств систем пожарной безопасности зданий и сооружений, куда входят как минимум три автоматизированные установки: пожарной сигнализации, пожаротушения, оповещения и эвакуации.

Кроме того, в соответствии с нормативами может потребоваться установить на объекте систему дымоудаления, а при наличии в помещении системы кондиционирования или принудительной вентиляции необходимо предусмотреть аварийное управление автоматикой отключения и блокировки воздуховодов.

Заказчик при составлении технического задания на проектирование должен предоставить информацию о материалах, из которых состоит сооружение, в том числе и отделочных, предполагаемое количество постоянно работающего персонала и посетителей, с разбивкой по отдельным зонам.

В некоторых случаях критичным с параметром может оказаться расположение технологического оборудования или даже офисной мебели.

Заказчик вправе указать желаемую марку или производителя используемого оборудования, при условии, что технические параметры устройств соответствуют выдвигаемым требованиям и имеют все сертификаты соответствия. При проектировании охранно-пожарной сигнализации также нужно учитывать режим работы организации и технические характеристики системы электропитания здания.

Кто занимается разработкой проекта на пожаротушения?

Проектирование систем пожаротушения представляет собой сложный и ответственный процесс составления технической документации для оборудования объекта различными средствами пожарной защиты. Работы по разработке проекта системы пожаротушения такие же важные, как и разработка системы пожарной сигнализации. Поэтому для их выполнения следует обращаться в специальные компании, которые прошли соответствующую проверку, аттестацию и получили лицензию от МЧС, а также допуск к такому типу работ от проектного СРО. Лицензия на проектирование и монтаж систем пожаротушения выдается компании длительностью на пять лет с возможностью ее последующего продления на аналогичный срок. В штат таких компаний входят инженеры, техники и проектировщики. Инженер систем пожаротушения – это специалист, в обязанности которого входит работа над архитекторскими чертежами и планами различных конструкций. Именно проектировщики занимаются разработкой схем расположенных в зданиях систем водоснабжения, канализации, электричества, а также пожарной безопасности.

При проектировании систем пожаротушения должны учитываться

отслеживание температуры в помещении, которая служит первым сигналом возгорания;
пожарная тревога;
оповещение о пожарной ситуации при помощи звуковых и зрительных сигналов;
способы подачи тушащего вещества;
задействование системы удаления дыма.

На многих предприятиях невозможно обойтись без автоматического пожаротушения. Это промышленные объекты, помещения для хранения данных, на автостоянках, в ремонтных мастерских или торгово-развлекательных центрах. Государственные службы полностью контролируют весь процесс, начиная от проектирования систем пожаротушения, заканчивая исправностью установленного на объекте оборудования.

Специалисты-проектировщики компании «Пожбезопасность» сделают проектирование пожаротушения с учетом конкретного специализированного оборудования. Каждая копейка, которую вы вложите в проект системы пожаротушения, окупится во время пожарных инспекций и возможных чрезвычайных ситуаций, связанных с огнем.

Обращайтесь, и вы в срок получите проектирование любой сложности, реализовать которое легко и не слишком дорого.

Для обеспечения безопасности жизни людей и сохранности материальных ценностей на том или ином объекте используют системы пожаротушения. Такое оборудование позволит максимально быстро локализовать очаг возгорания и предотвратить его распространение по всей площади объекта. От качества и надежности планировки и последующего монтажа установок пожаротушения зависит эффективность функционирования оборудования в будущем.

Кто занимается разработкой проекта на пожаротушения?

На что стоит обратить внимание

Затем необходимо осознавать, что без участия людей, даже если такая система будет работать в автоматическом режиме, не обойтись, поэтому проектировать систему необходимо такую, чтобы работающий персонал в состоянии был с ней обращаться. Оперативность в локализации огня будет зависеть от технических средств, имеющихся пожарных инструментов, а также способности людей правильно действовать в случае подачи сигнала тревоги.

Необходимо большое внимание уделять офисным помещениям, так как именно там постоянно работает большое количество людей, поэтому при проектировании автоматических установок пожаротушения необходимо учитывать такие нюансы, как специфические особенности каждого помещения и направление деятельности. Так, не стоит в проект включать установку водяных и пенных огнетушителей на объектах, в которых находится дорогостоящее оборудование, в том числе и работающее от электрической сети

Для тушения таких помещений пена и вода не только неэффективны, а просто противопоказаны.

Как определить категорию помещения по пожарной безопасности

Все эксплуатируемые помещения по степени потенциальной опасности разделяются на пять видов. Они определяются находящимися внутри газами, жидкостями или материалами, а также используемыми технологиями, если речь идет о производственных зданиях. Ниже приведена таблица категорий помещений по пожарной безопасности содержит описания и некоторые примеры каждой из них.

Категория помещения	Основные характеристики и свойства газов, жидкостей и материалов, используемых или находящихся в рассматриваемом помещении	Пример помещения
Категория «А» – помещения, обладающие повышенной взрывопожароопасностью	Газы, относящиеся к горючим, и ЛВЖ (легковоспламеняющиеся жидкости), которые воспламеняются с температурой вспышки до 28 градусов. При этом получается опасная смесь, взрывающаяся при воспламенении с давлением на выходе более 5 кПа	Склады, на которых хранят ГСМ, бензин и подобные вещества; Станции, на которых хранят или производят ЛВЖ; Станции, на которых хранят или производят водород или ацетилен; Стационарные аккумуляторные установки, использующие щелочь и кислоту
Категория «Б» – помещения, относящиеся к взрывопожароопасным	Горючие волокна или пыли, ЛВЖ, температура вспышки которых более 28 градусов, другие горючие жидкости, которые могут образовать опасную смесь, взрывающуюся при воспламенении с давлением на выходе более 5 кПа	Цеха по изготовлению угольной пыли, древесной муки и подобных веществ; Помещения, где осуществляется окраска с использованием ЛКМ (лакокрасочных материалов), температура вспышки которых более 28 градусов; Станции, на которых хранят или производят дизельное топливо; Мазутные электростанции и котельные
Категории «В1-В4» – Помещения, относящиеся к пожароопасным	Трудногорючие и горючие жидкости и твердые вещества, а также материалы (включая волокна и пыли), обычные вещества и материалы, которые при смешивании в естественных условиях только горят, при условии, что рассматриваемое помещение не относится к описанным выше категориям «А» или «Б»	Хранилища и склады угля или торфа; Деревообрабатывающие мастерские, лесопильные и столярные цеха; Автомастерские, гаражи и станции техобслуживания; Заводы по производству битума, асфальта и битумосодержащих материалов; Трансформаторные подстанции; Склады и хранилища масляных ЛКМ
Категория «Г» – помещения умеренной пожароопасности	Различные вещества, относящиеся к негорючим, а также находящиеся в раскаленном, горячем или расплавленном состоянии, необходимом по условиям применяемых технологических процессов. При этом обработка или производство конечного продукта связано со сжиганием или утилизацией твердых веществ или жидкостей, а также газов, используемых как топливо	Цеха горячего проката и штамповки различных металлов; Производства кирпича, цемента и подобных материалов, использующие технологию обжига; Литейные, сварочные, кузнечные и плавильные промышленные цеха; Предприятия по ремонту и восстановлению двигателей и подобного оборудования
Категория «Д» – помещения пониженной пожароопасности	Различные вещества и материалы, которые относятся к негорючим, и находятся в процессе переработки или хранения в холодном состоянии	Цеха холодного проката металла; Различные станции, использующие насосное оборудование (компрессорные, оросительные, воздуходувные); Цеха пищевой промышленности, занимающиеся переработкой молока, мяса или рыбы.

В размещенной выше таблице приведена категория по взрывопожарной и пожарной безопасности помещений, ее описание, а также соответствующие примеры.

Они помогают понять, каким именно образом выполнена классификация по столь важному признаку. Определение категории помещения по пожарной безопасности должно осуществляться любым хозяйствующим субъектом

Его результат отражается в соответствующей декларации, оформляемой при вводе в эксплуатацию построенного или реконструированного объекта

Определение категории помещения по пожарной безопасности должно осуществляться любым хозяйствующим субъектом. Его результат отражается в соответствующей декларации, оформляемой при вводе в эксплуатацию построенного или реконструированного объекта.

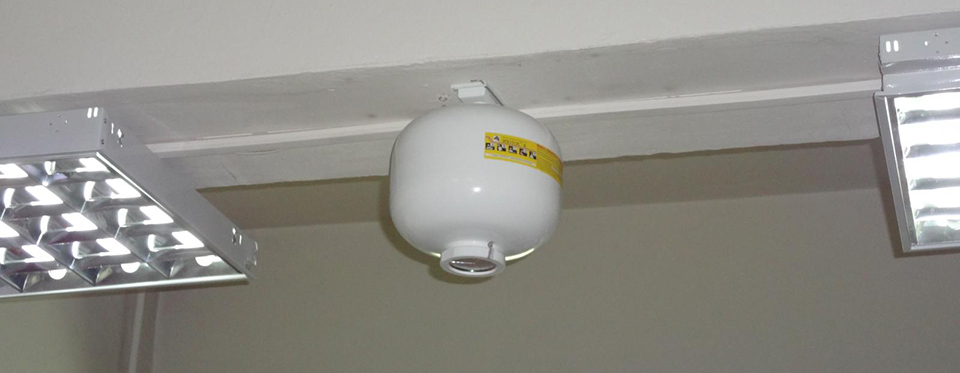

Системы порошкового пожаротушения

Проектирование противопожарных систем порошкового типа производится для зданий, посещение которых ограничено для людей. Порошки работают по принципы недопуска кислорода к открытому огню. В химическом составе порошковых смесей используются соли металлов, при высоких температурах выделяющие вещества, препятствующие распространению огня.

Эти системы просты, могут работать полностью в автоматическом режиме. Плюсами являются:

простота;
возможность тушения энергоустановок;
долговечность;
высокая эффективность.

Одновременно порошковый способ имеет ряд недостатков:

вреден для человека;
не тушит тлеющие материалы;
негативное воздействие на металлические конструкции.

Ключевые особенности пояснительной записки

Пояснительная записка (далее – ПЗ) – часть РП, в которой происходит обоснование принятых проектных решений на основе выданных организацией-заказчиком исходных данных. В ПЗ можно выделить следующие ключевые разделы:

описание защищаемого АПС объекта;
обоснование принятых технических решений;
расчёт питания АУПС.

Почему именно они являются ключевыми?

В зависимости от типа объекта, его функционального назначения и архитектурных особенностей нормативные документы могут варьировать состав технических средств АПС. К примеру, в рамках отделочных особенностей монастырей и храмов невозможно использование проводных извещателей в молельных залах с фресочной росписью на стенах.

Чем важно обоснование принятых технических решений? На основе спецификации оборудования к «Проекту АПС» монтажные организации будут составлять сметную документацию на монтаж АПС. И ориентируясь именно на обоснование техрешений, специалисты этой компании смогут подобрать подходящие аналоги оборудования в случае их исчезновения с рынка

Расчёт питания АУПС важен для правильного выбора резервного источника питания – согласно нормативам АУПС должна работать в течении 24 часов автономного режима и 3 часов в состоянии «Пожар». Так же расчёт питания позволяет узнать максимальное токопотребление всей системы, что влияет на возможную необходимость использовать дополнительные резервные источники питания.

Этапы проектирования противопожарной защиты

Перед началом работ необходимо собрать данные об объекте, рассмотреть все возможные риски. При наличии типовых решений используют их, или же разрабатывают новые под потребности конкретного сооружения.

В ходе проектирования мер безопасности проводится:

разработка способов сигнализации, оповещения с выводом на пульт МЧС;
составление схем эвакуации сотрудников, посетителей, также схема выноса документов, имущества;
обеспечение мер по началу самостоятельной ликвидации очагов возгорания (расположение постов, пожарных гидрантов);
рассмотрение мер по недопущению, ликвидации чрезмерного задымления;
в некоторых случаях разрабатывают пожарное автоматическое оборудование.

После документального оформления, утверждения предлагаемых защитных мер проводится согласование в подразделениях МЧС.

Система обеспечения противопожарной защиты

При монтаже объектов недвижимости, их отдельных конструкций и элементов, и даже отдельных помещений обязательно разрабатывается противопожарный комплекс, включающий в себя не только план размещения огнетушителей и путей эвакуации, но и установку комплексов противопожарной защиты и предотвращения пожаров. Вместе с этим одновременно составляют план организационно-технических мероприятий в случае возникновения критической ситуации.

Система противопожарной безопасности выполняет функции:

обнаружения пожара и управления путями эвакуации людей;
автоматической пожарной сигнализации;
индивидуальной и коллективной защиты от опасных факторов;
противодымной защиты;
молниезащиты;
огнезащитной обработки;
комплекса централизованного пожарного наблюдения;
автоматического пожаротушения;
автономных систем локального применения.

На этапе проектирования и монтажа противопожарных систем прорабатываются вопросы огнестойкости и пожарной опасности конструкции зданий.

Какова стоимость проектирования ПС?

Тот самый вопрос, ради которого Вы и звоните в проектно-монтажный комплекс. Для этого рассчитывается смета на проектирование, определяющая стоимость каждого типа работ. Стоит отметить, что на неё не влияет количество защищаемых помещений, составляющих объект.

Тогда что увеличивает стоимость проекта?

Во-первых, общая площадь помещений и площади фальшполов и (или) фальшпотолков в этих помещениях, под которые пишется проект. Во-вторых, особенности аппаратуры, предполагаемой «Техническим заданием на проектирование» (далее – ТЗ). В-третьих, усложняющие особенности помещений (например, принадлежность их к объектам специального назначения или исторической или культурной ценности). В-четвёртых, взаимодействие с имеющимися на объекте технологическими установками.

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-5367705517370237″ data-ad-slot=»6305693799″>

Стоит отметить, что некоторые организации могут рассчитывать стоимости проектных работ не по специализированным сборникам расценок, а запрашивая определённый процент от сметы на монтаж оборудования (в том случае, если договор с данными организациями заключается и на создание проекта, и на монтаж сигнализации).

Типы систем водяного пожаротушения

По способу подачи ОТВ в зону горения различают несколько основных видов установок автоматического водяного пожаротушения: спринклерные, дренчерные и модульные.

Спринклерные и дренчерные системы чаще всего монтируются на производственных объектах, где риск косвенного ущерба от воды минимален.

Инерционность срабатывания дренчерных и спринклерных систем находится в диапазоне от 3 секунд до 3 минут. Соответственно различают быстродействующие, средне инерционные и инерционные системы.

Необходимо учитывать, что скорость срабатывания установок должна быть меньше времени свободного развития очага возгорания, о чем гласит статья 111 Федерального Закона 123-ФЗ “Технический регламент о требованиях пожарной безопасности”.

Спринклерные

Спринклерная система пожаротушения в помещении представляет собой стационарную установку, состоящую из магистралей, трубопроводов и спринклеров. Система приводится в действие в результате срабатывания теплового замка, — стеклянной колбы с реагентом или плавкой вставки, после чего открывается отверстие для самоизлива воды. На узле управления фиксируется снижение давления в системе, включается сервисный жокей-насос, а затем основной насос.

В зависимости от рабочих условий спринклерные АУПТ могут быть воздушными, водозаполненными и смешанными. Воздушные системы используются, если температура в помещении опускается ниже +5℃. В этом случае подводящие трубы заполняют сжатым воздухом. В этом случае система должна быть дополнена воздушным компрессором, что удорожает ее стоимость и увеличивает инерционность.

Дренчерные

Дренчерная система внешне напоминает спринклерную. В отличие от спринклеров, закрытых тепловым замком, дренчеры в любую секунду готовы к работе. В связи с этим применяется только сухая разводка по трубам. Запуск дренчерной системы происходит с пульта управления после получения сигнала от пожарных извещателей.

Извещателями называют датчики, фиксирующие признаки возгорания: огонь, дым, повышение температуры сверх порогового значения, а также скорость ее изменения.

К достоинствам дренчерной системы водяного пожаротушения следует отнести:

высокую эффективность пожаротушения сразу во всем помещении путем быстрого обильного орошения;
дренчеры не требуют обязательной замены после пожара;
система может быть легко модернизирована под пенные ОТВ.

Тонкораспыленной водой

АУВПТ на основе тонкораспыленной воды — наиболее современный и эффективный способ подавления огня. Налицо ряд преимуществ:

гораздо более высокая эффективность при меньшем расходе огнетушащего вещества;
значительно меньший ущерб имуществу, который почти неизбежен при традиционном орошении большим количества воды.

АУПТ тонкораспыленной водой могут быть как дренчерные, так и спринклерные. Они обеспечивают тушение пожаров с помощью тонкораспылённой воды с достаточно крупной каплей (150 мкм.). Жидкость к оросителям подается под давлением. ТРВ имеет отличную проникающую и охлаждающую способность, она обеспечивает поверхностное тушение.

Эта технология широко используется в модульных установках пожаротушения. Модульные системы проще и дешевле в производстве, при проектировании, установке и эксплуатации. Для объектов с ограниченным запасом воды.

Модульные АУВПТ подходят для тушения пожаров классов A, B, E (твердых и жидких горючих веществ, а также пожары электроустановок). АУВПТ эффективны при тушении горючих жидкостей если в качестве ОТВ используется вода с добавками.

Значительная экономическая выгода обусловлена несколькими обстоятельствами:

отсутствие необходимости выделения отдельных помещений для установки насосных станций;
отсутствие резервуаров для запаса ОТВ;
простота установки, эксплуатации и обслуживания.

Разновидности систем пожаротушения

Перед тем как рассматривать нормы, применяемые при проектировании противопожарной системы, следует уделить внимание их разновидностям. В качестве основного тушащего вещества могут применяться различные вещества:

Водяные установки получили наибольшее распространение. Это связано с универсальностью их применения, а также относительно невысокой стоимостью. Однако, не во всех случаях вода может применяться в качестве тушащего состава.
Газовые установки встречаются чаще других в промышленных сооружениях. Это связано с тем, что газовая среда не становится причиной повреждения отделочных и строительных материалов, а также возникновения короткого замыкания.
Порошковые также применяются при оснащении самых различных сооружений. Порошок при взаимодействии с окружающей среды исключает вероятность распространения очага возгорания по всему помещению.
Пенные варианты исполнения сегодня встречаются крайне часто. Среди особенностей можно отметить то, что пена представлена сочетанием небольших пузырьков, которые изолируют поступление воздуха к огню.
Аэрозольные распространены в промышленных сооружениях. При сочетании определенных веществ получается огнетушащий состав, характеризующийся высокой эффективностью в применении.

Каждая система характеризуется своими определенными нюансами, которые при создании проекта должны учитываться.

Системы порошкового пожаротушения

Системы порошкового пожаротушения модульного типа предназначены для автоматического обнаружения пожара, передачи сообщения о пожаре дежурному персоналу, автоматической локализации и тушения пожара. Применяются для ликвидации пожаров A,B,C и D – электрооборудования (электроустановок под напряжением).

Принцип действия – подача в зону горения мелкодисперсного порошкового состава.

Рис. 7. Системы порошкового пожаротушения

Системы порошкового пожаротушения имеют широкое применение – ими оборудуются масляные подвалы, компрессорные, насосные станции, металлообрабатывающие и сталепрокатные заводы, самолетные ангары, нефтеперегонные станции, котельные, лаборатории.

Системы модульного пожаротушения состоят, как правило, из технологической и электротехнической части.

В настоящее время существуют радиоканальные модульные системы порошкового пожаротушения, для монтажа которых не требуется прокладка кабельных линий, что облегчает установку системы на эксплуатируемом объекте или там где закончена чистовая отделка.

Недостатки порошковых систем пожаротушения: обладают прямым ингаляционным воздействием на человека, запрещена работа автоматических установок порошкового пожаротушения в помещениях с системами противодымной вентиляции.

Модули порошкового пожаротушения «Бизон-П55» применяются в автоматических установках порошкового пожаротушения и предназначены для хранения и подачи огнетушащего порошка. В зависимости от марки используемого огнетушащего порошка модули применяются при тушении или локализации пожаров классов А (горение твёрдых веществ), В (горение жидких веществ), С (горение газообразных веществ), а также электрооборудования, находящегося под напряжением.

Важным преимуществом «Бизона» и отличием его от других автоматических средств пожаротушения является то, что он не требует разводки трубопровода – при установке огнетушащего средства в помещении достаточно укрепить его на стене. Особенности внутреннего устройства модуля обеспечивают равномерное распределение порошка по всему защищаемому объёму.

Отсутствие химически активных компонентов позволяет использовать «Бизон» в картинных галереях, музеях и архивах, модуль экологически безопасен для окружающей среды.

Защищаемый объем:

45 м3 – при температуре от +5оС до +50оС,
25 м3 – при температуре от –20оС до +5оС,
70 м3 – при пожаре класса А;
продолжительность подачи огнетушащего порошка – не более 15с;
инерционность срабатывания – не более 1с;
диапазон рабочих температур – от –20оС до +50оС;
масса огнетушащего порошка – 5 кг;
тип огнетушащего порошока – «Феникс АВС–70»;
рабочее давление в емкости с порошком – 0,7МПа;
габаритные размеры – 205х750х305мм.;
масса – 31 кг;
ток срабатывания пиропатрона – 2А.

Специалистами отдела НИОКР компании Каланча был разработан новый принцип автоматического пожаротушения – технология комбинированного газопорошкового автоматического пожаротушения. Газопорошковый модуль объёмного пожаротушения «BiZone» – сочетает в себе эффективность газовых и экономичность порошковых систем автоматического пожаротушения. Возможны различные варианты исполнения модуля: объёмный и площадной, с разводкой трубопровода и без разводки.

Огнетушащая смесь равномерно распределяется по всему защищаемому объему и эффективно подавляет очаги возгорания в любой точке защищаемого объема. У модуля есть и другие преимущества:

эффективно тушит очаги класса А (твердые вещества) и подавляет процессы горения тлеющих материалов;
температура огнетушащего вещества «BiZone» менее 20ºС, что исключает возможность модуля стать источником вторичного возгорания;
модуль органично вписывается в любую штатную систему пожарной автоматики и является основным её элементом;
в основе огнетушащей смеси – углекислый газ и минеральный порошок, что делает это средство пожаротушения экологически безопасным для окружающей среды;
огнетушащая смесь сохраняет имущество;
после процесса пожаротушения остатки порошка легко удаляются пылесосом;
модули автоматического пожаротушения «BiZone» имеют возможность многоразового использования – они могут перезаряжаться.

Нельзя тушить этим модулем горючие материалы, склонные к самовозгоранию и тлению внутри объема вещества (древесные опилки, хлопок, травяная мука и др.); химические вещества и их смеси, пирофорные и полимерные материалы, склонные к тлению и горению без доступа воздуха; возгорания металлов, сплавов, металлоорганических соединений.
