Автосигнализация ягуар tez a

Технические особенности сигнализаций ягуар

На сегодняшний день в линейке ягуар представлено несколько десятков моделей охранных систем с автозапуском в ценовом сегменте от 2 до 10 тысяч рублей. Некоторые модели, конечно, уже давно сняты с производства, однако, по сей день продолжают радовать своих владельцев, так как рассчитаны на весьма долгосрочное использование. Однако сегодня мы поговорим о самых последних разработках компании на примере сигнализации Jaguar EZ-Ultra, которая на сегодняшний день является, пожалуй, самой передовой разработкой.

Итак, что, может, эта охранная система:

На сигнализации установлен самый современный передатчик, который способен посылать диалоговый код на расстояние до 1500 тысяч метров.
Скорость отклика сигнализации, по мнению специалистов просто рекордна и составляет не более 2–3 миллисекунд.
Система оснащена качественным автозапуском.
Есть возможность установить технологию Смарт Кей.

Именно на последнем пункте хотелось бы остановиться более подробно.

Принцип работы системы достаточно прост: в момент прикосновения владельца авто к ручке двери датчик посылает сигнал на блок управления охранной системы, и, если брелок находится поблизости, к примеру, лежит у вас в кармане, система открывает двери и снимает автомобиль с охраны. По такому же принципу происходит и пуск двигателя.

Комплектация

Комплектация сигнализации Ягуар

Комплектацию, сигнализация с автозапуском, о которой было сказано выше имеет самую стандартную. В коробке вы обнаружите:

Основной блок или как его называют процессор охранной системы.

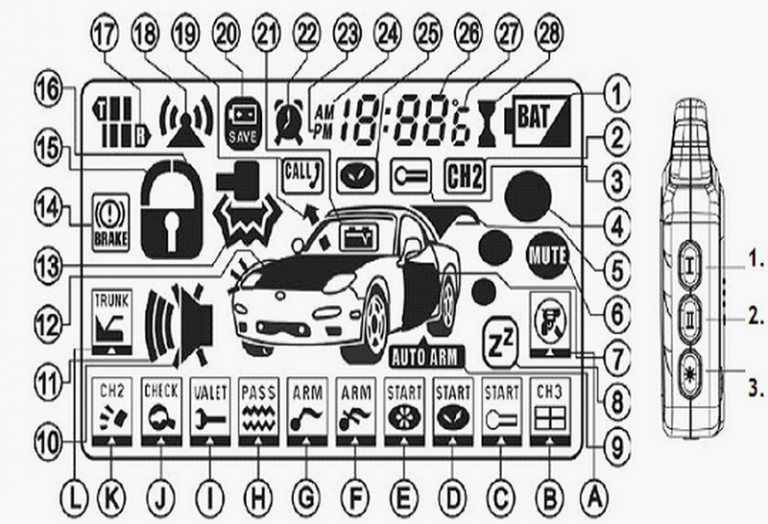

Брелок с жидкокристаллическим экраном, на которой выводится вся информация.
Антенный модуль для приема и передачи информации.
Двухуровневый датчик удара.
Сирена или колокол.
Внешний температурный датчик.
Светодиод на переднюю панель автомобиля.
Концевой выключатель.
Сервисная кнопка Velet – служит для полного отключения всех охранных функций сигнализации. Обычно прячется в неожиданном месте.
Кабеля для различных соединений.
Инструкция пользователя, гарантия и прочая документация.

Все остальные комплектующие для этой охранной системы приобретаются и монтируются отдельно. В том числе и функция Смарт Кей о которой было сказано выше.

Установочный

Характеристика деятельности:

Профессиональная установка дополнительного оборудования в Ваш автомобиль. Вот некоторые из работ, которые мы делаем:

Установка автозвука: установка автомагнитолы, акустики, сабвуфера, усилителя, телевизора, монитора, антенны.
Установка камер заднего вида.
Установка охранных систем. Установка автосигнализации любой сложности на любые автомобили: автосигнализации с обратной связью, с автозапуском. Установка автомобильного охранного комплекса, поисковой системы, GSM-GPS модуля. Установка механического противоугонного устройства.
Установка парктроников.
Установка стеклоподъемников.
Установка видеорегистратора.
Установка ксенона, биксенона.
Установка противотуманных фар.
Шумоизоляция автомобиля.
Тонировка стекол автомобиля. прайс-лист 12 Вольт

Технические характеристики

Сигналки Jaguar моделей EZ One, EZ Four, EZ Six, TEZ и другие обладают свойствами:

передача пакетных данных между микропроцессорным блоком и пейджером выполняется на частоте 433,92 МГц;
диапазон работы коммуникатора в режиме передачи импульсов составляет 600 метров на открытой местности с минимумом помех;
радиус действия основного пульта в режиме получения команд составляет 1200 метров;
диапазон работы запасного пейджера снижен до пятнадцати метров;
для защиты электроцепей противоугонного комплекса при установке надо использовать предохранительные устройства номиналом от 7,5 до 30 ампер в зависимости от участка цепи;
величина потребления тока при активированном защитном режиме составляет менее 15 мА;
активация защитного режима может производиться с интервалом в пять, тридцать либо сорок пять секунд;
для защиты авто используются триггеры дверей, багажника, капота, рычага стояночного тормоза, силовой вход системы зажигания, контроллер удара, вспомогательные контроллеры и предупредительная зона;
возможное число передатчиков, которые можно подключить к системе, составляет четыре штуки;
питание сигналки должно выполняться от электросети с напряжением в диапазоне от 9 до 18 вольт.

Как установить?

Монтаж охранного комплекса производится так:

Выключите зажигание в машине и откройте капот. Работы по установке и подключению сигнализации производятся при отключенной бортовой сети. Ослабьте зажим на минусовой клемме аккумулятора и отсоедините ее.
Выберите место для монтажа центрального процессора. Установку модуля следует произвести в скрытном месте, чтобы в случае взлома злоумышленник не смог найти устройство. Ставить блок под приборной панелью, за бардачком или под водительским креслом не нужно, эти места преступники проверяют сразу. Чтобы увеличить время, в течение которого злоумышленник будет искать блок, рекомендует поставить устройство за контрольным щитком, если там есть свободное пространство. Для этого разберите часть облицовки салона в районе рулевой колонки и демонтируйте пластик. Выкрутите саморезы, которые фиксируют приборку и отключите разъемы, подсоединенные к ней. Выполните монтаж процессора и зафиксируйте его. Дополнительно модуль можно обернуть в поролон, это позволит предотвратить негативное воздействие вибраций на устройство.
В салоне машины установите приемопередатчик. Его монтаж осуществляется на внутренней части лобового стекла как можно выше к потолку. Но фиксировать антенну рядом с металлическими предметами и деталями нельзя, поскольку их наличие рядом приведет к появлению помех при передаче сигналов. Антенный адаптер крепится на стекле посредством специальной наклейки, которая должна быть в комплекте, либо с помощью двухстороннего скотча.
Установите сирену под капотом машины. Ставить это устройство рядом с блоком цилиндров нельзя. После прогрева температура силового агрегата будет слишком высокой, это может привести к расплавлению корпуса сирены и ее повреждению. Желательно выбрать скрытное место для монтажа устройства.
Если комплекс имеет функцию автозапуска мотора, то в его комплект будет входить температурный датчик. Монтаж этого контроллера осуществляется в одном из патрубков охладительной системы. Устройство врезается в магистраль и надежно фиксируется, а разъем с проводом выводится наружу. Нельзя устанавливать датчик рядом со впускным коллектором, высокие температуры приведут к его поломке.
На замок зажигания устанавливается реле блокировки стартерного устройства. Подключение осуществляется в соответствии со схемой. Для установки реле демонтируйте облицовку рулевой колонки и снимите защитную накладку замка зажигания.
На капот, двери и багажник производится монтаж концевых переключателей. Эти устройства устанавливаются в технологические отверстия, при отсутствии их придется сделать дрелью и фрезой. Для установки снимите облицовку на дверях и ляде багажного отсека.
В салоне машины на перегородке, разделяющей моторный отсек и салон, выполните монтаж контроллера чувствительности. Зафиксируйте его на поверхности. Между датчиком и перегородкой не должно быть пластиковых прокладок, их наличие приведет к образованию вибраций и срабатыванию прибора без причины.
Выполняется установка сервисной клавиши Валет. Ее надо разместить в недоступном месте, поскольку с помощью этой кнопки можно отключить «сигналку». Благодаря небольшим размерам клавишу можно замаскировать в жгуте штатной проводки.
На последнем этапе надо вывести провода от всех составляющих элементов к блоку управления и подключить их. Подсоединение устройств осуществляется по схеме.

Подключение автосигнализации Ягуар лучше доверить специалистам.

Фотогалерея

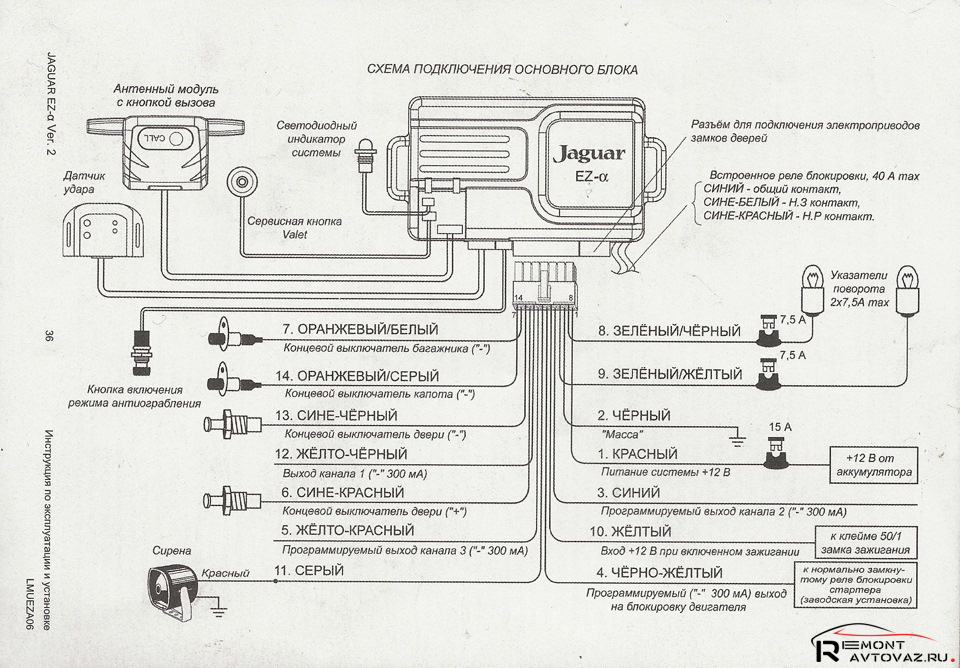

Общая схема подключения

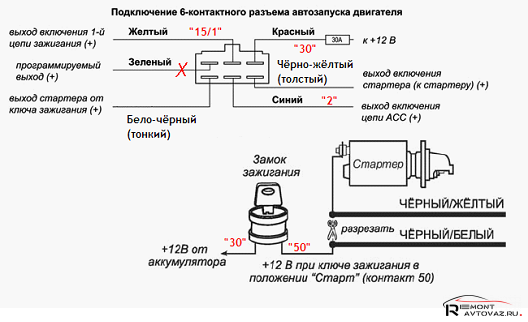

Подключение шестиконтактного разъема
Подключение шестнадцатиконтактного разъема

Сергей Зайцев рассказал о самостоятельной установке охранной системы в авто.

Jaguar ez four настройка

Автомобильная охранная система

с функцией дистанционного запуска

двигателя и 2-сторонней связью

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Что необходимо помнить при установке автосигнализации:

Перед началом установки автосигнализации

Перед установкой автосигнализации, пожалуйста, полностью прочитайте данную

Инструкцию. Установка автосигнализации требует подключения ко многим штатным системам автомобиля. Многие новые автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логических пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемой системы используйте только высококачественный цифровой мультиметр.

Если в автомобиле установлена автомагнитола с запрограммированным кодом,

никогда не отсоединяйте аккумуляторную батарею. Также постарайтесь не отсоединять аккумуляторную батарею, если автомобиль оборудован пневматической подушкой безопасности. Многие системы обеспечения безопасности, использующие пневматические подушки, после отключения питания будут показывать определенный код диагностики с помощью предупреждающих индикаторных лампочек. После отсоединения аккумуляторной батареи необходимо стереть данный код ошибки, из памяти процессора управления электронными системами автомобиля, что может потребовать обращения в автосервис или в сертифицированный сервисный центр.

Выберите вместе с пользователем место для установки светодиодного

индикатора состояния системы и кнопочного переключателя Valet.

Снимите предохранитель цепи питания внутрисалонного освещения автомобиля.

Это позволит предотвратить случайный разряд аккумуляторной батареи.

Опустите стёкла дверей автомобиля, чтобы случайно не оказаться запертым в

салоне при монтаже автосигнализации.

После установки автосигнализации

Проверьте все функции автосигнализации.

При проверке автосигнализации не забывайте, что она имеет функцию защиты от повторных ложных срабатываний, которая позволяет временно отключать повторно срабатывающие зоны охраны в течение определенного промежутка времени. При этом будет казаться, что данная зона охраны не работает.

Источник

Основные возможности системы ягуар

Набор основных функций у сигнализации ягуар совершенно стандартен. Особо можно выделить следующие возможности:

Включение режима охраны, который может работать совершенно бесшумно и передавать сигнал тревоги только на брелок владельца авто.
Возможность беспроводной блокировки двигателя.
Возможность отключить сигнализацию даже в случае утери штатного брелока.
Возможность управления дверными замками во время движения автомобиля.
Функция вызова владельца транспортного средства в случае срабатывания сигнализации.

Помимо вышеперечисленных функций производитель указывает еще некоторые особенности сигнализации, которые касаются именно охранного режима. В частности, речь идет о таких функциях, как:

Сдвоенный диалоговый код с надежной защитой от перехвата.
Интеллектуальное управление работой системы и качественная защита от радиопомех.
Отличная скорость реакции системы – время отклика от 2 миллисекунд.
Возможность управления из любой точки мира. Работает если дополнительно установлен передатчик GPS.
До семи независимых зон охраны.
Режим паника.
Режим блокировки двигателя.
Бесшумное снятие и постановка на охрану.
Возможность отключать датчики охраны отдельно по зонам.
Самодиагностика при включении режима охраны.

Гарантия и сервис

Гарантия на сигнализации Ягуар дается производителем сроком на один год. Однако всегда есть возможность за дополнительные средства продлить гарантийный срок обслуживания. С учетом того, что охранные системы данной марки относятся к бюджетному сегменту, продление гарантии имеет смысл.

После покупки автомобиля каждый автовладелец желает приобрести надежную защиту для своего транспортного средства. Но на сегодняшний день существует немало разновидностей и брендов сигнализаций и охранных систем, среди которых действительно сложно выделить достаточно достойные модели.

Возможности сигнализации

Список возможностей автосигнализации Ягуар:

Режим охраны транспортного средства с тревожными сигналами сирены или без них. Во втором случае информация о срабатывании системы передается только на коммуникатор с дисплеем. Автомобиль в случае активации тревоги не будет подавать признаков наличия сигнализации, что позволит ввести злоумышленника в заблуждение и выиграть время при угоне. Также есть возможность бесшумного включения охраны. При активации режима защиты сирена и внешние осветительные устройства не срабатывают.
Оповещение автовладельца о любых событиях, связанных с работой противоугонной системы. Вся информация отправляется сообщениями на пейджер с дисплеем и отображается в виде индикаторов.
Наличие системы защиты от разбойного нападения (опция «Антиограбление»). Принцип работы данной функции состоит в активации иммобилайзера и блокировке двигателя по команде с пульта. Остановка силового агрегата произойдет через 30 секунд после отправки сообщения пользователем. Этого времени обычно достаточно, чтобы злоумышленник покинул место преступления на безопасное для автовладельца расстояние, но не смог далеко скрыться.
Возможность выбора типа сигналов оповещения — звуки или вибрация. Также потребитель может изменить тип тревожных импульсов, воспроизводимых сиреной.
Отключение охранной функции в два этапа. Сначала пользователь выключает защиту с помощью коммуникатора, а затем вводит персональный код с помощью сервисной кнопки. Использование пароля возможно для экстренного выключения и включения сигнализации, в случае потери коммуникатора или его поломки.
Предупреждение автовладельца о начале движения на авто с незапертыми дверьми.
Возможность использования клаксона для воспроизведения тревожных сигналов.
Наличие функции автозапуска двигателя. Эта возможность позволит прогреть силовой агрегат перед поездкой, запустив мотор дистанционно.
Наличие модуля памяти в блоке управления для сохранения информации о срабатывании сигнализации. Если произойдет отключение питания, при его повторной активации система вернется в прежнее состояние. Кроме того, при попытке демонтажа охранной системы сохранится блокировка двигателя.
Возможность дополнительной установки и подключения цифровых реле.
Использование противоугонной системы Ягуар возможно на автомобилях с бензиновым и дизельным типом двигателей. Также применение сигнализации допускается на машинах с любым типом трансмиссионного агрегата — механическим или автоматическим.

Видео: обзор противоугонного комплекса Jaguar Ez-One

Пользователь Александ Шкуревских в своем видео рассказал о возможностях, комплекте поставки и технических характеристиках сигнализаций Jaguar Ez-One.

Комплект поставки

головное устройство;
брелок передатчик двухстороннего типа, оснащенный TFT-экраном;
дополнительный брелок;
внешний блок, включающий антенну, сенсор температуры и модуль вызова владельца авто;
датчик удара двухстороннего типа с кабелем подключения;
тревожный гудок;
основной светодиод – индикатор с кабелем для подключения;
клавиша «Valet» с кабелем для подключения;
клавиша активации технологии антиограбление;
концевой переключатель кнопочного типа;
проводка — Molex с фишками;
обходчик стандартного иммобилайзера — AU-50;
инструкция по эксплуатации;
Руководство по установке;

Инструкция по эксплуатации

Перед тем как пользоваться системой, следует внимательно изучить инструкцию по эксплуатации сигнализации Ягуар.

Активация режима охраны

Для активации охранного режима надо отключить зажигание и закрыть все двери, а также капот машины. Включение режима защиты производится путем нажатия первой клавиши пульта. Эта кнопка должна быть заранее настроена на включение и отключение защитной функции. При включении режима поворотные огни моргнут один раз, один сигнал издаст сирена. На экране пейджера отобразится два индикатора — в виде запертого замка и громкоговорителя. Эта же клавиша используется для деактивации защиты. Функцию включения охраны при заведенном моторе можно выполнить посредством нажатия кнопки 1. При этом двигатель будет работать, а все двери и капот должны быть заперты.

Канал Autozvuk рассмотрел все особенности модели XJ-770.

Активация охраны кнопкой Валет

Если пейджер потерян, то включить охрану можно посредством использования сервисной кнопки Валет:

Выполните активацию зажигания и нажмите на клавишу аварийного режима четыре раза.
Отключите зажигание. Если все сделано верно, то раздастся один звуковой сигнал сирены, габаритные огни авто моргнут один раз.
На протяжении двадцати секунд после этого надо покинуть салон машины и закрыть все дверные замки посредством ключа. Спустя 20 сек после отключения зажигания произойдет активация охранного режима.

Деактивация охраны без брелка

Чтобы отключить «сигналку» без пейджера, сделайте следующее:

Дверные замки машины откройте ключом. Произойдет активация тревожного режима. На экране пейджера отобразится индикатор в виде открытого замка.
Вставьте ключ в замок и выполните активацию зажигания. Запускать мотор не надо.
Для отключения необходимо использовать персональный пароль, который вы назначали при настройке «сигналки». С помощью сервисной кнопки выполняется ввод первой цифры кода. Если это цифра 5, то сервисная кнопка кликается пять раз, если 1 — то один раз и т. д.
Зажигание отключается и опять активируется.
Вводится вторая цифра кода аналогичным образом.
Зажигание отключается. Тревога должна отключиться, произойдет деактивация охранного режима.

Настройка автозапуска

Что надо знать о настройке удаленного запуска мотора:

Для включения функции по будильнику нажмите на клавиши в виде замка с ключом, а также на кнопку Check Progress. Затем курсор выставляется на индикатор Clock start, выставляется необходимое время для пуска ДВС. Для отключения функции курсор выставляется на ту же иконку еще раз, нажимается клавиша брелка.
Для настройки автозапуска по таймеру выполняются аналогичные действия, только курсор выставляется на индикатор с надписью Fixed start. Для отключения функции надо сделать то же самое.
Для выполнения опции пуска по температуре надо заранее настроить время прогрева силового агрегата. Для настройки индикатор выставляется в положение Temp Start, производится активация функции. Когда опция будет включена, на дисплее пейджера отобразится величина температуры, которую можно отрегулировать.

В зависимости от модели сигнализации Ягуар процедура настройки опции автозапуска может выполняться по-разному.

Как настроить?

Рассмотрим процесс настройки сигнализации.

Настройка брелка в модели JX-1000

Программирование пульта выполняется так:

Охранный режим деактивируется.
Ключ устанавливается в замок зажигания и прокручивается в положение ON.
Сервисная кнопка Валет кликается пять раз.
Сирена охранного комплекса должна издать один протяжной сигнал.
В течение десяти секунд автовладелец должен успеть нажать на любую кнопку пейджера.
Сирена издаст один короткий сигнал, это свидетельствует об успешной привязке пульта. Диодный индикатор моргнет один раз. Так же производится привязка других пейджеров для управления “сигналкой”.

Настройка брелка в модели JX-2000

Привязка пульта осуществляется так:

Производится деактивация охранного режима.
Ключ устанавливается в замок. Методом его проворачивания производится активация и деактивация зажигания.
За пять секунд после отключения автовладелец должен успеть пять раз кликнуть по кнопке Valet. Если комплекс перейдет в режим настройки, раздастся один сигнал сирены.
До звукового сигнала зажмите любую клавишу на пейджере, это надо успеть сделать за десять секунд.
Когда раздастся звуковой сигнал, на протяжении десяти секунд надо выполнить привязку следующего контроллера. Аналогичные действия выполняются с другими пультами.

О целесообразности использования “сигналок” Ягуар рассказал канал TheAAG999.

Настройка брелка в модели EZ-One

Процедура привязки выполняется так:

Отключается охранный режим, зажигание должно быть выключено.
Семь раз кликается клавиша Valet.
За пять секунд надо произвести активацию зажигания, провернув ключ в соответствующее положение. Если система зайдет в режим настройки, раздастся один звуковой сигнал.
Затем на пейджере одновременно зажимаются клавиши активации и деактивации охраны, выполненные в виде закрытого и открытого замка.
Когда сирена издаст звуковой сигнал, можно выполнить процедуру привязки следующего пейджера. Для программирования зажимаются те же кнопки.
Чтобы выйти из режима настройки, не трогайте кнопки пульта. Поворотные огни машины моргнут пять раз.

Настройка брелка в модели EZ-Two

Процедура привязки:

Режим охраны отключается, производится активация зажигания.
Клавиша активации сервисного режима зажимается на пять секунд.
Сирена комплекса издаст четыре звуковых сигнала, четыре раза моргнет диодная лампочка.
Зажимаются клавиши в виде перечеркнутого рупора и открытого багажника, сирена издаст звуковой сигнал. Если прописывается пульт с двойной связью, устройство издаст два мелодичных сигнала.
Таким же образом производится привязка других пультов.

Ошибка SIA

Эта индикация может прочитана как 51A или SIR, на самом же деле это сокращение от Slave. Ошибка SlA указывает на то, что в StarLine активирован SUPER SLAVE-режим, но происходят проблемы при поиске брелока-метки (например, в нем садится батарейка). Если смена батарейки не помогает – обратитесь в сертифицированный установочный центр за помощью (возможны проблемы в работе CAN-модуля) либо отключите SUPER SLAVE. Для этого (на примере StarLine A94):

Отключите питание автосигнализации (удобнее это делать с помощником, который будет снимать клемму аккумулятора).
Зажмите сервисную кнопку и подайте питание на сигнализацию.
Когда закончатся сигналы сирены, отпустите кнопку.
Четыре раза нажмите сервисную кнопку (вход в меню дополнительных функций CAN-модуля).
После звуковых сигналов нажмите кнопку 1 раз (выбор режима SUPER SLAVE).
Нажмите кнопку дважды (SUPER SLAVE отключен).
Включите зажигание, чтобы сохранить настройку.

Ещё кое-что полезное для Вас:

Инструкция по эксплуатации

У Jaguar Ez-Four инструкция по эксплуатации перед началом работы рекомендует привязать брелок. Для этого нужно выполнить такие действия:

снять сигнализацию с охранного режима, ввести ключ в замок зажигания и 7 раз нажать аварийную кнопку;
в течение 5 секунд после завершения предыдущего этапа активировать зажигание (сигнализация подаст 7 гудков, что подтвердит готовность к привязке);
удерживать 1 и 2 кнопки брелока, дожидаясь 1 звукового сигнала;
выполнить вышеуказанные действия в отношении 2 коммуникатора.

Согласно руководству пользователя, настройка автоматического запуска выполняется такими способами:

По команде. Для этого удерживают 1 кнопку брелока, дожидаясь длинного гудка. После этого надавливают на клавишу 3. Пуск мотора осуществится после 3 световых сигналов.
По таймеру. На будильнике устанавливают время запуска. Нажимают 3 клавишу и дожидаются звукового сигнала. Курсор пульта перемещают к значку Clock Start, после чего используют 1 кнопку брелока.
По температуре. 3 кнопку брелока удерживают до появления 2 сигналов. На дисплее появятся значки, нажатием 3 клавиши курсор направляют на индикатор Temp Start. Функцию активируют с помощью 1 кнопки пульта.

Для постановки системы в охранный режим коротко нажимают 1 кнопку брелока. Для деактивации опции используют 2 клавишу.

Плюсы и минусы

Наличие брелка позволяет определить состояние защиты машины.
Эффективная защита «сигналки» от перехвата кода и взлома. Обеспечивается благодаря использованию последних технологий кодировки сигналов.
Большой ассортимент. Благодаря широкому диапазону цен каждый потребитель сможет выбрать модель в соответствии с имеющимся бюджетом.
Понятная инструкция по монтажу и эксплуатации.
Все охранные комплексы Ягуар разрабатываются в соответствии с международными стандартами.
Обширная функциональность. Все современные модели имеют множество полезных функций, упрощающих управление и настройку «сигналки».
Наличие GSM-модуля во многих моделях позволяет точно определить координаты машины и отправить данные об этом на мобильный телефон автовладельца.

Какие недостатки отмечают в своих отзывах потребители:

Брак комплектующих. Судя по отзывам, процент бракованных составляющих элементов «сигналки» действительно высокий. В основном бракованными являются датчики, брелки и монтажные элементы. Блоки управления, сирены и приемопередатчики обычно рабочие.
Слабое реле для подключения к стартерному устройству. При низких отрицательных температурах контакты устройства во время запуска силового агрегата могут подгорать.
Проблемы в работе функции автозапуска мотора. Отзывы показывают, что эта опция часто работает с «глюками». Оповещение об успешном или безуспешном пуске силового агрегата может приходить на пейджер через раз. После двух попыток неудачного пуска функция может автоматически отключиться. Хотя в других охранных комплексах «сигналка» должна выполнить не менее четырех попыток запуска перед отключением опции.

Sigmax69 рассказал об аварийном отключении охранного комплекса Ягуар.

Схема подключения

Процесс установки и инструкция идентичны для всех моделей сигнализаций Jaguar. Для примера рассмотрим схему подключения из инструкции по применению Jaguar TEZ A.

Перед установкой сигнализации надо отключить аккумулятор.

Отключение разъемов

Подключение замков дверей для отпирания в два этапа

Порядок установки и подключения:

Установить модуль в салоне авто за контрольным щитком.
Установить сирену в моторном отсеке дальше от блока цилиндров.
Датчик чувствительности и удара прикрепить в салоне на перегородке от моторного отсека, поверхность должна быть ровной, не использовать прокладки.
Прикрепить трансивер на стекло.
Установить в салоне кнопку аварийного входа и режима «Антиограбление» в скрытом месте.
На дверях, капоте, багажнике закрепить концевые выключатели.
