Комнатный терморегулятор для газового котла (термостат)

Биметаллические термореле

В числе рассматриваемой продукции широкое распространение получили биметаллические термореле, производимые ЗАО «Ани-Электроника». Основные параметры данных изделий представлены в таблице.

Таблица. Основные параметры термореле ЗАО «Ани-Электроника»

Обозначение терморегуляторов «Ани-Электроника» определяется в соответствии со схемой, приведенной на рисунке.

Рисунок. Обозначение терморегуляторов «Ани-Электроника»: а — терморегуляторы; б — термоограничители

Пример обозначения терморегулятора ТК20 конструктивного исполнения 01, имеющего: вид контактов размыкающий — 1, температура срабатывания — 120 °С, погрешность срабатывания ±6%, температура возврата — 100 °С: ТК20-01-1-120 °С ±6% –100 °С.

Пример обозначения термоограничителя ТК30 конструктивного исполнения 02 со следующими характеристиками: вид контактов размыкающий — 1, температура срабатывания — 100 °С, погрешность срабатывания — ±3%: ТК30-02-1-100 °С ±3%.

Конкретные значения температуры срабатывания и возврата, значения требуемой погрешности, конструктивное исполнение, а также тип контактов могут быть скорректированы в пределах указанных температурных диапазонов по требованию заказчика.

Если потребитель не знает, какой тип термореле ему требуется, целесообразно определиться по следующим вопросам и представить ответы на них их поставщику:

• требуется ли термореле с самовозвратом (кнопочное);
• необходимо ли термореле с возможностью для потребителя регулирования температуры срабатывания;
• вид напряжения коммутации и его максимальное, номинальное, минимальное значение;
• максимальное, номинальное, минимальное значение коммутируемого тока;
• переходное сопротивление (мОм);
• тип контакта (размыкающий или замыкающий);
• температура срабатывания;
• температура возврата;
• относительная погрешность;
• конструктивное исполнение (с крепежным хомутом; с лепестками; с лепестками, согнутыми под углом 90°; без лепестков с проводами; длина и тип провода; с резьбовым хвостом; размер резьбы);
• степень защиты оболочки;
• окружающая среда, климатические воздействия, механические воздействия.

Все изделия из таблицы, кроме ТКР-1, 2, 3 и 4, не позволяют осуществлять регулировку температур срабатывания потребителем.

Изделия типов ТКР-1, 2, 3 и 4, ТК-100 и ТК-40 предназначены для работы в нормально загрязненной среде. Остальные — для работы в сильно загрязненной среде.

Вид климатического исполнения всех приборов — УХЛ4.

Механические

Распространенные механические модели отличаются простотой использования и доступной ценой.

Varmel RTC 70.26

Один из классических регуляторов с механическим управлением, пользующийся популярностью среди покупателей. Связано это с простотой его эксплуатации и возможностью выставлять белее точные настройки. Подходит для контроля водных и электрических систем, расположенных в полу. Настройка выполняется вручную за счет колесика с расположенными на нем делениями, расположенного на корпусе, температура регулируется от +5 до +40, монтируется продукт в подрозетник.

Varmel RTC 70.26
Достоинства:

• наличие отдельной кнопки на включение и выключение;
• прост в установке и использовании;
• долгий период эксплуатации.

Недостатки:

из минусов можно выделить только то, что издает довольно громкие щелчки при работе.

Терморегулятор Теплолюкс ТР 510

Еще одна механическая модель регулятора, Теплолюкс 510, помогает создать комфортные условия, при этом экономя потребление электроэнергии. Сам агрегат выполнен из качественных материалов, что положительно влияет на период его службы. Удобный и безопасный в использовании прибор выполнен в современном дизайне, имеет дисковый регулятор управления температурой, который также выступает в роли выключателя. Степень тепла варьируется от +5 до 45 градусов. Производится в нескольких цветах, кремовом и белом.

Терморегулятор Теплолюкс ТР 510
Достоинства:

• качество;
• долгий период работы;
• простота управления;
• безопасность;
• цена.

Недостатки:

нет.

Ballu BMT-2

Ballu BMT-2 предназначен для работы со всеми видами инфракрасных обогревателей, прост в управлении, надежен и безопасен в работе. На корпусе расположена ручка регулировки, оснащенная специальными делениями, благодаря которым возможно выставить необходимую температуру. Также продукция оснащена режимом против замерзания, индикатором включения, зеленый цвет которого, указывает на его включенное состояние. Разница между степенью тепла колебаться от +5 до +30 градусов.

Ballu BMT-2
Достоинства:

• качество конструкции;
• наличие индикатора;
• простота эксплуатации;
• универсальность;
• цена.

Недостатки:

нет дисплея с цифрами.

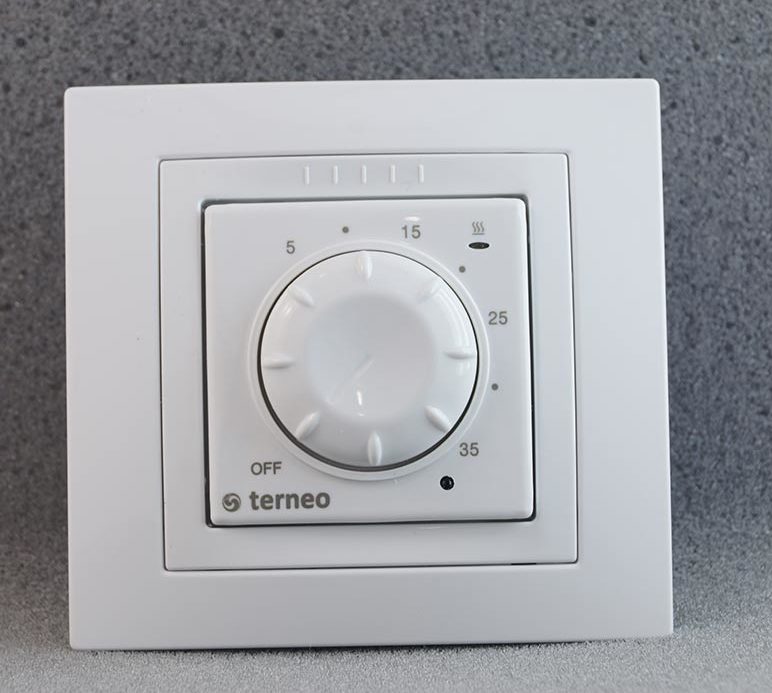

Terneo rol

Продукт отличается мощность, качеством и доступной стоимостью, что делает его привлекательным для пользователей. Модель подходит для подключения к инфракрасным обогревателям и иным приборам, отвечающим за тепло в помещениях. На корпусе расположено колесико для регулировки температуры и световой индикатор говорящий о включении агрегата. Модель обладает возможностью автоматической поддержки установленной температуры и оснащена встроенным датчиком.

Terneo rol
Достоинства:

• точность показателей;
• дизайн;
• надежность и длительность эксплуатации;
• наличие светового индикатора.

Недостатки:

не предусмотрена отдельная кнопка выключения.

Electrolux ETS-16

Electrolux знаменитая компания, которая производит различные битовые приборы, среди них и терморегуляторы, модель Thermotronic Smart (ETS-16) была создана с учетом инноваций. Производители предусмотрели возможность управления не только стационарным путем, но и через смартфон, создав таким образом дополнительный комфорт управления. Пользователь может с легкостью, благодаря касанию, изменять и устанавливать нужные настройки находясь в любом месте, не только в помещении. Благодаря такой возможности возможно экономить расход электроэнергии и затрат на нее.

Electrolux ETS-16
Достоинства:

• сочетание механического и дистанционное управления;
• качество;
• надежность;
• функциональность;
• экономия электричества.

Недостатки:

не выявлены.

Eberle RTR-E 3563

Комнатный механический прибор Eberle RTR-E 3563 оснащен кнопкой, включения, выключения, благодаря ей не надо отключать прибор из розетки. Прост в использовании, подходит для управления инфракрасными обогревателями, в качестве регулятора настройки температур, выступает колесико. Допускает подключение нескольких устройств одновременно, но общая мощность их не должна превышать 3,5 кВт, также возможно использовать в помещениях, где влажность достигает 95%. Агрегат относится к настенным, его рекомендовано размещать вдали от мебели, нагревательных или охлаждающих приборов, а также подальше от прямых солнечных лучей и сквозняков.

Eberle RTR-E 3563
Достоинства:

• надежность;
• безопасность;
• качество материалов, используемых при сборке;
• есть отдельная кнопка включения;
• не требует определенных навыков при использовании
• допускает подключение в помещении, где высокая влажность (до 95%).

Недостатки:

• нет индикатора включения;
• отсутствуют дополнительные функции.

Комнатные радиаторные термостаты

Регулятор температуры воды в системе отопления необходим, когда требуется поддержание определенной температуры в помещении. Он не способен повышать нагрев теплоносителя, но эффективен, если существует необходимость в ее понижении.

По способу настроек регулятор-ограничитель температуры потока теплоносителя может быть с ручным, электронным или программным управлением.

Первый вариант работает так же, как обычный вентиль, при помощи которого в батарею подается или перекрывается поток воды. Это самое дешевое устройство, хотя и долговечное, но управлять им хлопотно и приходится полагаться на личные ощущения тепла и прохлады. Показалось, что в комнате похолодало, вентиль открывается вручную, стало жарко – закрывается.

Батареи с регулятором температуры электронного или программируемого типа переводят систему в автоматический режим, при котором достаточно выставить параметры нагрева воды в системе. Термостат самостоятельно будет перекрывать подачу теплоносителя, если он нагрелся до нужного уровня или вновь добавлять, когда он остыл.

Наибольшим спросом электронные и программируемые устройства пользуются у владельцев автономных водяных отопительных систем. Такие приборы могут иметь встроенный или выносной температурный датчик и даже «руководить» работой котла. В данном случае их присутствие оправдано, так как потребитель ощутит экономию энергоресурсов уже за пару месяцев отопительного сезона.

Сравнение терморегуляторов: цены и производители

Купить терморегулятор не сложно, главное – разобраться, что именно требуется и насколько легко им пользоваться.

Если нужно приобрести самый простой механический прибор, дешевый и надежный, стоит присмотреться к продукции немецкой фирмы EBERLE.

Программируемые электронные термостаты от немецкой же фирмы LEGRAND относятся к числу «популярных из дорогих».

Отдельно стоит незнающий аналогов прибор двух-зонального спектра действия ТР 730 от «Национального комфорта», сравнительно недорогой и очень современный.

Отечественная разработка программируемого электронного термостата G2R S803PE от ООО «Джитуар» не уступает европейским аналогам, но гораздо дешевле по строимости.

Сравнительный обзор терморегуляторов заслуживает отдельного рассмотрения, выбор их действительно широк. Одно перечисление фирм-производителей по рейтингу продаж займет много времени:

• Teplotex, OJETR, DEVI,
• Теплолюкс, Thermoreg, Warmehaus,
• TermoDAR, Aura, Priotherm

У всех этих приборов рейтинг выше 70%.

Ниже приводится таблица со случайно выбранными моделями терморегуляторов для теплого пола для сравнения цен на них:

Лучшие терморегуляторы с управлением через смартфон

Grand Meyer W330

Надежное исполнение, которое отличается низкой стоимостью в своем сегменте. Конструкция максимально простая и требует скрытого монтажа. Для некоторых это может быть недостатком, однако такой вариант положительно отражается на внешнем виде. Устройство программируемое и легко подключается к смартфону посредству протокола связи Wi-Fi.

Средняя стоимость – 2 900 рублей.

Grand Meyer W330
Достоинства:

• Соотношение цены и качества;
• Неплохой дизайн;
• Яркий дисплей;
• Простые настройки;
• Прочность.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Terneo AX

Более дорогое исполнение, которое подойдет для экосистемы «Умный дом Яндекса». Устройство отличается простотой и надежностью. Внешнее исполнение достаточно привлекательно, но ничего необычного в нем нет. Быстро подключается к смартфону и не требует никаких сложных действий. Выдерживает нагрузку до 3 кВт, не больше этого значения.

Средняя цена – 4 440 рублей.

Terneo AX
Достоинства:

• Хорошее приложение для смартфона;
• Статистика включения;
• Количество потребляемой энергии;
• Управляется на расстоянии;
• Возможность настройки работы по расписанию.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

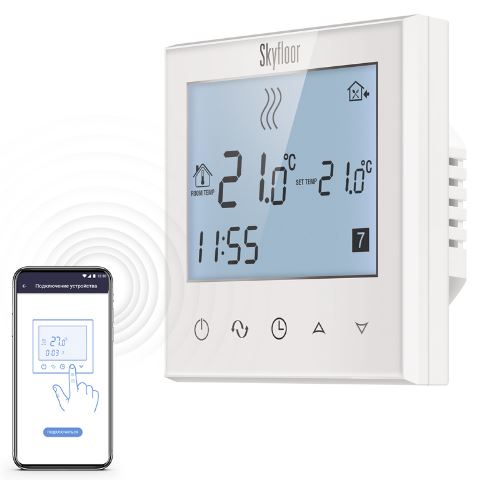

REDMOND Skyfloor RSF-171S

Еще одна модель средней ценовой категории, которая подойдет для установки в загородный дом или квартиру. Устройство отличается сенсорным управлением и беспроводным контролем, что позволяет легко наблюдать за состояние отопительной системы из любого уголка дома. Максимальная нагрузка – 3.6 кВт, что хороший результат. Протокол связи Bluetooth, присутствует возможность блокировки от детей.

REDMOND Skyfloor RSF-171S
Достоинства:

• Простой контроль посредством смартфона;
• Функциональность;
• Хорошее приложение;
• Быстрая настройка;
• Установка простая и понятная.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

DEVI Smart

Один из лучших вариантов, который привлекает необычным дизайном. Продается в нескольких цветовых исполнениях, что поможет подобрать подходящий прибор для каждого интерьера. Способа монтажа – скрытый, однако здесь присутствуют провода, о чем стоит знать заранее. Изделие легко программируется, что повышает эффективность. Легко подключается к смартфону и передает всю информацию. Присутствует опция регулировки температуры воздуха. В комплекте имеется датчик теплого пола. Класс защиты – IP21.

Средняя стоимость – 9 600 рублей.

DEVI Smart
Достоинства:

• Привлекательный дизайн;
• Прочное стекло;
• 4 цвета;
• Яркий экран;
• Управление через приложение;
• Настройка;
• Удобство.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Терморегулятор какой фирмы лучше выбрать

На мировом рынке представлено огромное количество производителей, их продукции из разных стран. Это существенно затрудняет выбор для потенциальных покупателей, поэтому начать обзор стоит с лидирующих компаний по разработке и выпуску качественных современных терморегуляторов. С учетом экспертных оценок были выявлены следующие достойные кандидаты:

• Devi – компания из Дании, основанная в 1942 году. Полное ее название Dansk El-Varme Industri. Сначала производство было направлено на выпуск нагревательных элементов для промышленности. С начала 60-х годов ассортимент начал расширяться. Сегодня компания входит в список лидеров мирового рынка в сфере электрического обогрева.
• Mondial Electronics Co – китайский производитель и поставщик продукции из разных сфер. Хорошо себя зарекомендовала бытовая электроника, бытовая техника для легкой промышленности. При хороших качественных характеристиках товары предлагают по низким ценам.
• RTCElectronics – компания из Южной Кореи, специализирующаяся на разработках электроприборов домашнего, промышленного предназначения. Тесно сотрудничая с российскими специалистами, продукция адаптирована под потребности отечественного рынка.
• Techem — крупнейший европейский производитель приборов и устройств для автоматизированного учета потребления газа, воды, электроэнергии, тепла. Главный офис находится в Швеции.
• Valtec – интернациональная торговая марка, принадлежащая группе российских и итальянских специалистов. Основная деятельность заключается в создании инженерной сантехники, адаптированной к российским системам водо-, теплоснабжения. Товары под этим именем находятся в пределах шаговой доступности для покупателей практически в любом регионе России.
• Квочка – украинская компания, ведущая деятельность в сфере пищевой промышленности. Для комфорта домашней птицы создается корм, отдельно разрабатываются терморегуляторы для обеспечения комфортных условий инкубаторов. Подобные устройства простые по функционалу, недорогие по расценкам.
• Terneo – торговая марка принадлежит компании DS Electronics, главный офис которой находится в Киеве. С 2003 года активно ведутся разработки и выпуск терморегуляторов, а позже реле напряжения. С учетом новых технологий, запросов покупателей, постоянно выпускаются усовершенствованные приборы. Продукция активно экспортируется в страны СНГ и ЕС.
• Ranco — итальянская компания, разрабатывающая высокотехнологичные компоненты для штампов и пресс-форм. Ассортимент предлагает термостаты, датчики реле. В Европе и штатах это имя считается синонимом надежности.
• Tetra – немецкая компания, основанная в 1940-х годах. Сегодня по праву считается пионером аквариумистики. Продукция представлена в виде кормов, аквариумов, специальных устройств для комфортного пребывания рыб (нагрев, освещение, фильтрация и др.).
• Xilong – китайская компания, выпускающая недорогое оборудование для аквариумов. Здесь можно найти все для содержания разных декоративных рыб, начиная от кормов, заканчивая специальными электронными приборами. Это профессиональный производитель с собственной запатентованной технологией производства.

Чем хорош капиллярный термостат

Есть некоторые классификации терморегуляторов, по которым можно поделить водонагреватель на несколько типов. Электромеханический-электронный, что влияет на способ управления. Программируемый или простой, что повлияет на то, как будет задаваться температура. Врезной или накладной, что влияет на способ монтажа.

В основном, термовыключатель бывает:

Особенность стержневой модели состоит в том, что это наиболее старый прибор. Выглядит он, как небольшая трубка, длина которой 35 см, а ширина 1 см. Когда на нее воздействует высокая температура, трубка расширяется в размере, и происходит надавливание на выключатель. Именно так работает данная система.

Принцип работы у капиллярного термостата немного усовершенствованный, так как он появился после стержневого. Вид термостата – это трубка, с расположенными внутри нее баллонами. В них присутствует жидкость, с плотностью, отличающейся от водной. При нагревании, происходит увеличение объема жидкости, баллон начинает давить на мембрану и на прибор отключения. По точности данный способ имеет расхождение в 3 ᵒС.

Термодатчик электронного вида – это наиболее распространенная модель и она является самой точной на фоне остальных. Совершенство модели состоит в том, что у термодатчика есть прямое взаимодействие с реле защиты, благодаря чему проводится аварийное автоматическое отключение питания, если в резервуаре отсутствует жидкость.

Механические терморегуляторы для батарей отопления

Конструкция терморегулятора для отопительного оборудования зависит от типа системы теплоснабжения. Разработаны устройства для однотрубных и двухтрубных способов разводки контуров. Состоят они из чувствительной головки и клапана, которые функционируют без источника электропитания — между ними имеется автоматическая взаимосвязь.

Термическая головка в свою очередь имеет регулятор, привод и жидкостный элемент, который можно поменять на газовый или упругий. При выборе терморегулятора следует учитывать результаты термодинамических и термостатических вычислений и показатели функционирования конкретной системы.

Механический термостат состоит из:

• термоклапана для радиатора отопления;
• термоэлемента;
• термочувствительного элемента;
• золотникового клапана;
• разъема;
• накидной гайки;
• фиксирующего кольца;
• передающего штока;
• шкалы;
• компенсационного механизма.

У термоэлемента имеется цилиндр (сильфон) с гофрированными внутренними стенками. Внутри у него находится среда, реагирующая на изменение температуры окружающего пространства. В случае роста температуры увеличивается объем жидкости и сильфон растягивается.

Варианты выбора температуры котла

Основное правило, которым должен руководствоваться начинающий теплотехник, – не делать «резких движений». Самым комфортным режимом работы оборудования будет тот, при котором температурный регулятор на котле крутят как можно реже. Есть мнение, что днем нужно выставлять одну температуру, а на ночь ее можно убавить. Но ведь температура воздуха на улице тоже не стоит на одном уровне: днем она повышается, ночью снижается. Поэтому стоит рассмотреть некоторые варианты температуры воды в котле.

40 С.

Идеальный пограничный режим – котел будет нормально работать при таком минимальном режиме нагрева ранней осенью и поздней весной. Днем, при активном прогреве уличного воздуха солнцем (от 0 С до + 10 С), котел будет включаться реже, так как помещение будет дольше остывать. Ночью, при резком падении температуры воздуха на улице (от 0 С до – 10 С), котел будет срабатывать на 2-3 чаще, поддерживая комфортную температуру.

Режим 40 С будет нежелательным при падении дневной температуры уличного воздуха ниже –10 С. Мало нагретый теплоноситель не сможет обеспечить нормальный теплообмен с батареями отопления, а они, оставаясь чуть теплыми, не прогреют воздух в помещении.

50 С.

Нижняя граница оптимального режима отопления при температуре на улице от –15 С до –20  С. При установке такого порогового значения нужно брать в расчет не среднесуточные значения, а самые минимальные, холодные. Для лучшего, более комфортного регулирования температуры воздуха в помещении нужно учитывать, что регулятором котла выставляется только уровень нагрева теплоносителя.

Горячей воде нужно несколько циклов теплообмена, чтобы прогреть воздух в доме. В этом случае есть риск того, что котел будет работать почти без перерыва, с максимальной нагрузкой. Это приведет к излишнему расходу газа и быстрой выработке ресурса агрегата.

60 С.

Наиболее оптимальная температура теплоносителя для газового котла зимой. Нужно учитывать, что автоматика включает и выключает горелку, опираясь на уровень нагрева воды во входной трубе, которая называется «обратка». Чем выше температура теплоносителя в ней, тем реже будет включаться нагрев.

Установка на регуляторе котла значения меньшего, чем требуется, приведет к более частому включению горелки, а значит, к перерасходу газа и электроэнергии, если горелка зажигается электрически. Поэтому при температуре уличного воздуха ниже – 25 С установка котла на 60 С просто необходима.

70 С.

Верхний пограничный режим температуры воды в котле. Установка такого уровня нагрева теплоносителя оправдана только при падении уличных значений ниже –35 С. При установке столь высоких значений горелка котла почти не выключается, газ расходуется по максимуму.

Кроме того, значительно снижается ресурс работы теплообменника из-за максимального нагрева, в некоторых местах котла будет образовываться конденсат. Еще одним минусом будет значительный нагрев поверхностей батарей отопления, что может привести к появлению неприятного запаха.

Настройка терморегулятора

Важно знать не только, как установить термоголовку на радиатор, но и как ее настроить, ведь любой регулирующий элемент перед вводом в эксплуатацию должен быть настроен. Настройка терморегулятора осуществляется по следующей схеме:

Настройка терморегулятора осуществляется по следующей схеме:

• Для обеспечения в помещении стабильного микроклимата необходимо закрыть все окна и двери. Сквозняки или потоки тепла из соседних комнат могут негативно сказаться на настройке терморегулятора;
• В центре помещения размещается подставка, высота которой равна половине высоты комнаты и на нее устанавливается градусник;
• Осуществляется полное открытие вентиля терморегулятора, которое обеспечивает обогрев помещения до максимальной температуры;
• После того как температура в комнате повысится на 5–7 градусов, вентиль поворачивают до упора в противоположную сторону;
• Далее необходимо проследить за спадом температуры на градуснике, в тот момент, когда ее значение достигнет желаемой вами температуры, необходимо плавно поворачивать вентиль влево пока не появится шум воды в регуляторе. Данный этап заключительный.

После настройки можно начертить по положению вентиля вертикальную полосу или сделать небольшую засечку, это в будущем поможет вам калибровать другие желаемые температурные режимы.

Стоит отметить, что на некоторых моделях терморегуляторов имеется своя шкала и для настройки режимов необходимо лишь сравнить показатель, указанный на ней, с температурой в помещении.

Редукторы давления воды для ХВС и ГВС — в чем разница?

Принципиальной разницы между редукторами для ГВС и ХВС нет. Однако, специалисты рекомендуют выбирать для сетей горячего водоснабжения более надежные устройства, предназначенные для работы с температурами до 70° (или выше).

Кроме этого, на редукторе для линии ГВС нужен манометр, чтобы можно было более точно отрегулировать режим работы. Для линий ХВС достаточно устройства, рассчитанного на температуру до 40°.

Интересно! Не следует пытаться устанавливать редукторы, рассчитанные на низкие температуры, в линии с горячей водой. Температурные расширения могут вызвать протечки или полное разрушение механизма, устроить затопление своей квартиры и большие неприятности для соседей снизу.

Регулировка терморегулятора Ranco K-59

Вызвать мастера

Ответы на частозадаваемые вопросы

Регулировка терморегулятора Ranco K-59

В настоящее время в производственной программе фирмы Electrolux осталось не так много холодильников, имеющих механическую систему управления, построенную на основе терморегуляторов. Однако парк уже находящихся в эксплуатации подобных холодильников до сих пор очень велик. И мы получаем много вопросов по поводу возможности регулировки используемых в них терморегуляторов марки Ranco K-59. Данная статья написана для удовлетворения спроса на указанную информацию.

Современный механический терморегулятор (в частности, Ranco K-59) представляет собой относительно точный прибор, предполагающий однократную настройку характеристик непосредственно во время изготовления. Предполагается, что благодаря использованию качественных материалов и удачной конструкции терморегулятора, заводской регулировки хватит на весь срок его службы. Т.е. никакой «самовольной разрегулировки» механизма не произойдет. Практические наблюдения полностью подтверждают гипотезу об отсутствии необходимости каких бы то ни было регулировочных работ с Ranco K-59 в процессе эксплуатации. В подавляющем большинстве случаев, если о температурных характеристик прибора, то он связан с частичной потерей (т.е. утечкой) рабочего газа в системе «Сильфон – капиллярная трубка», а не с разрегулировкой механизма термостата. Однако, если специалист по ремонту бытовых холодильников по какой-то причине решил произвести именно регулировку терморегулятора Ranco K-59, а не его замену на новый, то он может воспользоваться материалом, приведенным на этой странице.

В терморегуляторе Ranco K-59 имеется три регулировочных винта, изменяющих температурные характеристики прибора. Два из этих винтов расположены на стороне прибора, противоположной электрическим контактам (см. фото 1).

фото 1 — первые два регулировочных винта

При помощи этих винтов можно в некоторых пределах изменять температуру размыкания рабочих контактов термостата (рабочими контактами являются контакты номер 3 и 4). При вращении винта №1 по часовой стрелке или/и винта №2 против часовой стрелке, температура размыкания рабочих контактов будет увеличиваться (соответственно, вращение в противоположную сторону будет понижать температуру, при которой произойдет размыкание). При этом винт №1 обеспечивает «грубую» регулировку температуры размыкания, а винт №2 – «плавную». Следует также учитывать, что винты не имеют на своих резьбовых концах ограничителей и при чрезмерном числе оборотов против часовой стрелки возможно выпадение винтов из резьбовых втулок механизма термостата.

Третий регулировочный винт Ranco K-59 находится под белой пластиковой крышкой, расположенной на блоке электрических контактов. Для доступа к винту необходимо снять эту крышку с блока контактов (см. фото 2 и 3).фото 2 — Пластиковая крышка. фото 3 — Третий винт. Данный винт позволяет регулировать температуру, при которой происходит замыкание рабочих контактов терморегулятора. При вращении винта по часовой стрелке происходит понижение температуры замыкания контактов. Справедливо и обратное: при вращении против часовой стрелки, температура замыкания будет повышаться.

При проведении регулировочных работ следует учитывать, что терморегуляторы Ranco K-59 относятся к классу приборов с регулируемой зоной нечувствительности. Т.е. Ranco K-59 имеют независимую от уставки температуру замыкания рабочих контактов. От уставки (т.е. от положения ручки регулировки режима работы терморегулятора, выведенной на панель управления холодильника) зависит только температура размыкания рабочих контактов. Поэтому, при проведении регулировки при помощи винтов №1 и №2 (см. фото 1), надо учитывать текущую уставку прибора.

Дополнительную информацию о терморегуляторе Ranco K-59 (включая температурные характеристики различных вариантов этого прибора) можно получить на этой странице.

Как работает термостат?

Трубчатый электронагреватель – ТЭН – с терморегулятором для водонагревателя накопительного типа снижает энергоемкость подобного устройства, обеспечивает безопасное функционирование емкости под давлением и автоматизирует весь процесс эксплуатации бойлера.

Водонагреватель Ariston VELIS PLUS INOX

Подобные результаты объясняются работой только одного узла конструкции бойлера – термостата.

Ведь этот элемент функционирует следующим образом:

• При нагреве воды до «нужного градуса» реле температуры регулятора размыкает контакты трубчатого электронагревателя.
• После снижения температуры в накопителе реле «включает» контакты и ТЭН начинает разогревать воду.

В итоге в бойлере хранится «запас» воды, нагретой до нужной температуры. Причем в пустом баке бойлера реле должно отключить питание нагревательного элемента, сработав от температуры ТЭН. Поэтому этот элемент монтируют на одну консоль с электронагревателем.

Кроме того, термостат не дает воде кипеть очень долгое время, повышая давление в баке. То есть этот регулятор работает еще и как предохранитель, сберегая целостность водонагревателя и жизнь владельца бойлера. Ведь образовавшийся после кипения жидкости пар может разорвать корпус бойлера, превратив мирный водонагреватель в практически боевое взрывное устройство.

Типовые разновидности термостатов?

В современных бойлерах используется три типовых разновидности регуляторов, а именно:

Стержневой термостат

Поэтому стрежневые реостаты постепенно выходят из обихода, оставаясь на рынке лишь в роли запасной части к старым моделям бойлеров.

Стоимость такого термостата – 400-1500 рублей.

Термостат капиллярный

для водонагревателя накопительного типа это более совершенная разновидность стрежневого детектора. Этот регулятор работает на основе все того же теплового расширения. Только в данном случае в объеме меняется не стержень, а запаянная в трубке жидкость, «давящая» на включатель/выключатель ТЭН.

С помощью подобного конструкционного решения можно нивелировать проблему «обнуления» сигнала от датчика термостата в случае подачи холодной воды в бак. Поэтому подобными устройствами до сих пор оснащаются все бюджетные модели бойлеров.

Стоимость капиллярного регулятора – до 3000 рублей.

Электронный защитный термостат

это наиболее продвинутая модель регулятора, комплектуемая двумя датчиками, которые контролируют температуру воды и отслеживают факт перегрева ТЭН. Электронный регулятор работает на основе изменения сопротивления датчика под действием возрастающей температуры.

Электронный защитный термостат

Причем контролируя диэлектрические свойства активного элемента датчика можно управлять работой бойлера, «программируя» нагрев и охлаждение с точностью до пары-тройки градусов. В итоге электронные версии термостата обеспечивают максимальную энергоэффективность бойлера.

Купив водонагреватель с электронным термостатом, вы сэкономите на оплате счетов за электроэнергию. Однако побочный регулятор стоит не дешево.

Например, за электронные терморегуляторы для Аристона придется заплатить до 9000 рублей.

Замена термостата водонагревателя

Если гарантия и период бесплатного сервиса уже закончились, то вы можете попробовать заменить термостат своими силами.

Для этого нужно сделать следующее:

В финале закрывают кран, включают подачу холодной воды, проверяют герметичность стыков и включают бойлер в розетку.
