Сравнительная характеристика автосигнализаций scher-khan logicar 4 и scher-khan magicar 4

Заводим автомобиль с брелка Scher-Khan Logicar

Модели противоугонной системы Логикар A, B, 1, 2, 3 i, 4 i, 5i, 6i, 5 iS, 6 iS просты в управлении. Все действия выполняются на основном брелоке с дисплеем, запасной отложите в сторону. Проведите настройку автозапуска по следующему алгоритму.

1. Одновременным нажатием на клавиши 2 и 4 пульта активируйте таймер.
2. Для входа в режим программирование зажмите на несколько сек. кнопки 1 и 4.
3. Активируйте запуск двигателя по времени, нажав десять раз клавишу 4.
4. Установите время включения мотора автомобиля: один раз в сутки – клавиша 1; через восемь часов – 2; через четыре часа – 3; через два – 4.
5. Зажав одновременно 2 и 4, вы включите таймер.

Изучив руководство по эксплуатации, вы сможете выставить запуск мотора по температуре, установить настройки его прогрева.

Преимущества и недостатки Scher-Khan Logicar 4 и Magicar 4

Мануал по обслуживанию и установке	1 экз.	1 экз.
Схема подключения проводников	1 экз.	1 экз.
Микропроцессорный модуль	1 шт.	1 шт.
Коммуникатор основной с жидкокристаллическим дисплеем	1 шт.	1 шт.
Коммуникатор запасной без обратной связи	1 шт.	1 шт.
Силовые провода, контакты, разъемы	6 шт.	6 шт.
Сенсоры защиты	2 шт.	2 шт.
Сенсоры удара	2 шт.	2 шт.
Радиопередатчик	1шт.	1 шт.
Трансивер со встроенной антенной	Нет	1 шт.
Реле для блокировки мотора	1 шт.	2 шт.
Концевик для установки под капот	1 шт.	1 шт.
Неавтономная сирена с металлическим кронштейном	1 шт.	1 шт.
Наклейка на лобовое стекло	2 шт.	Нет
Светодиод для индикации состояния	1 шт.	1 шт.
Цена	От 11000	От 7500

Преимущества
Logicar 4	Magicar 4
Автозапуск	Базовый набор опций
Простота эксплуатации и монтажа	Возможность установки дополнительного оборудования для расширения функционала
Компактность	Встроенный режим энергосбережения для экономии заряда батареи
Богатый функционал «из коробки»	Интуитивно понятный интерфейс
Хорошее соотношение «цена – качество»	Простота монтажа
Недостатки
Радиус действия брелока всего 60 – 70 метров в экранированном помещении	Периодические сбои в работе противоугонного устройства
Периодическое «подвисание» сигналки после длительного нахождения на морозе	Пластиковый корпус слабый, быстро изнашивается, при падении появляются трещины
Слабая защита от граббера, перехвата кодированного сигнала	При высокой влажности воздуха произвольные срабатывания датчиков
Низкая громкость звуковых сигналов

Scher-Khan Magicar: как выключить без пульта

Линейка Шерхан Магикар содержит модели A, B, 1, 2, 3, 4, 5, 6, 7 S, 8 S, 9, 10, 11, 12, 13, 14, 6 мини, 10 mini. Противоугонную систему данного образца можно отключить, используя заводской пин код.

1. При помощи ключа откройте дверь транспортного средства. Сработает режим тревоги. Для его деактивации три раза проверните ключ в замке из «Выкл» в положение «Вкл».
2. В течение четырёх секунд, включая и выключая зажигание, введите первое значение PIN.
3. Деактивируйте зажигание.
4. По истечении четырёх секунд один раз вспыхнут осветительные приборы, указывая на возможность ввода следующей цифры кода.
5. Аналогичным образом введите оставшиеся числа.
6. Правильно введённый пароль активирует режим «Валет» системы. Стартер разблокируется.

Как настроить

Чтобы активировать режим и благополучно пользоваться автозапуском, необходимо активировать защитные функции и выполнить ряд подготовительных действий:

1. В первую очередь, при запущенном двигателе, закрытых дверях и опущенной тормозной педали, нужно нажать на 3-ью кнопку брелока.
2. Если ключ вставлен в замок зажигания, его нужно изъять. В современных машинах этот элемент отсутствует — вместо него используются кнопки Старт/Стоп.
3. Выполнив перечисленные манипуляции, нужно выйти из машины и нажать на охранные кнопки.

Для настройки автозапуска с брелка необходимо сделать следующее:

1. Долго нажимать на кнопку 3, пока на мониторе пейджера не появится индикация дыма, указывающая на благополучный запуск.
2. Дождаться обратного отсчета времени. Чтобы перезагрузить его и аннулировать таймер, достаточно повторно нажать на ту самую кнопку.
3. Для выключения режима нужно нажимать на кнопку из первого этапа до тех пор, пока не прозвучит звуковое оповещение.

Чтобы настроить автозапуск по температуре внутри автомобиля, необходимо предварительно активировать режим активации по временному интервалу (1-13). После этого нужно зайти в меню программирования путем продолжительного нажатия на кнопки 1 и 2 на брелоке. Дальше следует выполнить такие действия:

1. Деактивировать таймер (если он был включен), руководствуясь предыдущей инструкцией.
2. Нажимать на 4-ю кнопку в течение 21 раза, пока не прозвучит окончательное звучание звукового индикатора.
3. Выбрать оптимальный температурный диапазон, при котором будет запускаться опция.
4. Повторно включить таймер.

Запуск двигателя автоматически на «Шерхан» осуществляется и по показателям бортового напряжения. Он происходит при понижении показателей аккумуляторной батареи до 11,5 В. Чтобы функция исправно работала, настраиваем автозапуск на сигнализации «Шерхан» по такой инструкции:

1. Делаем 20 нажатий на кнопку 4.
2. Ждем, пока сирена издаст аналогичное количество звуковых уведомлений.
3. Активируем опцию кнопкой 2.

Чтобы выбрать нужный временной интервал, через который двигатель автоматически запустится, следует установить функцию 1-12 в положение 2.

Подробное руководство по выполнению этого действия выглядит следующим образом:

1. Для начала пользователю нужно активировать режим программирования путем установки функции 1-12. Для этого стоит долго нажимать на кнопку 1 и 12, пока не прозвучит соответствующее звуковое оповещение.
2. Дальше стоит дождаться 12-кратного отклика от сирены и выбрать оптимальный диапазон прогрева. Кнопкой 1 можно поставить 5-минутный интервал, кнопкой 2 — 15 минутный, кнопкой 3 — 25-минутный, и кнопкой 4 — 45 мин.

Технические характеристики

Автосигнализации Sher-han Logicar 4 свойственны следующие технические данные:

• длительность тревожного оповещения — 30 секунд;
• тип источника питания головного устройства — бортовая сеть автомобиля с напряжением 9-18 В;
• частота канала, используемого для передачи данных между брелоком и головным устройством, — 433,9 МГц;
• способ управления — с помощью коммуникатора, цифровых шин автомобиля и сервисной кнопки;
• количество тока, потребляемого системой при нахождении в режиме охраны, — 15-35 мА;
• диапазон рабочих температур — -40…+85°С;
• дальность действия пейджера при передаче сигналов — 800 м;
• радиус действия брелока в режиме приема сообщений — 1,5 км;
• дальность действия вспомогательного коммуникатора — 15 м.

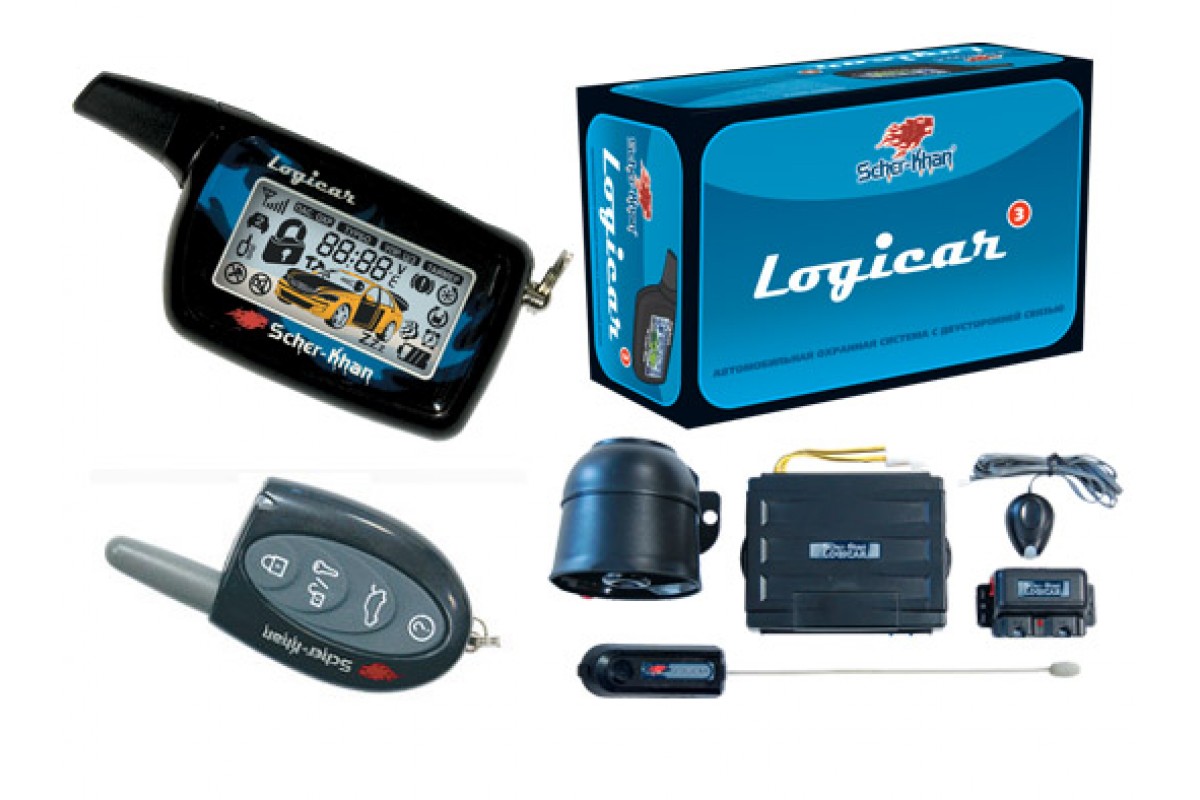

Комплектация

Сигнализация Scher-Khan Logicar 4 выпускается в комплекте со следующими изделиями:

• инструкция по эксплуатации и монтажу;
• монтажные карты, включающие схемы подключения электрических кабелей;
• головное устройство, оснащенное микропроцессором;
• основной брелок с жидкокристаллическим дисплеем и функцией обратной связи;
• вспомогательный пейджер, не имеющий экрана и обратной связи;
• концевой выключатель для капота с установочным кабелем;
• защитное реле для силового агрегата с разъемом;
• сирена;
• набор наклеек для установки компонентов системы;
• антенный блок с приемопередатчиком;
• набор установочных проводов с разъемами.

Неисправности автосигнализации Шерхан

• Отказ датчиков, возникающий по причине повреждения проводов.
• Невозможность управления с брелка из-за разряда батарейки или сброса настроек.
• Отключение сигнализации из-за обрыва цепи питания.
• Непрерывное включение сирены по причине обрыва проводов питания блока.

Если не реагирует брелок

Когда сигнализация не реагирует на нажатия клавиш брелока, необходимо выполнить следующие действия:

• проверить заряд элемента питания;
• проверить работу сигнализации от запасного брелока.

Если батарейка в порядке и блок управления реагирует на второй брелок сигнализации, необходимо обратиться в сервис для ремонта или перепрошивки неисправного брелка.

Как снять Валет на сигнализации Шерхан

Для отключения сервисного режима «Valet» используйте многофункциональную кнопку, выведенную на видное место. Читайте следующие пункты.

1. Снимите автомобиль с охраны, ключ зажигание поставьте в положение «Вкл».
2. Зажмите «Валет» на две сек. Фары моргнут единожды.
3. Ещё раз однократно кликните кнопку. Оптика загорятся однократно — Pin запрограммирован. Фары моргнут дважды — секретный код не задан.
4. При заданном пин-коде потребуются действия по его вводу. Быстро нажмите кнопку столько раз, чтобы оно соответствовало первому значению пароля. Свет моргнёт один раз. Повторите это для остальных чисел секретного шифра.
5. В течение пяти секунд зажмите сервисную клавишу на некоторое время. Режим «Valet» выключен.

Как включить вебасто с кнопки пульта Шерхан?

Он обеспечивает защиту от электронного взлома и сканирования, так как кодируется и передаётся по собственной частоте, которую невозможно перехватить никаким из существующих способов.

Сразу нужно заметить, что базовый набор ее функций предусматривает возможность автоматического пуска мотора, поэтому настраивать автозапуск, как дополнительную функцию водителю не придется. Инструкция по установке и применению проста, и не представляет никаких сложностей по ее пользованию.

Для удобства пользователя производители предусмотрели в системе запуск по времени. Благодаря этому двигатель автомобиля будет включаться каждый день в одно и то же время. Интервал будет достигать 24 часов. Эта опция полезна, когда автомобиль находится на стоянке и не попадает в зону действия пульта (дистанционный запуск двигателя).

Данная охранная система, как было указано выше, разработана для разных типов силовых агрегатов (дизельных и бензиновых) и идеально подходит как для отечественных, так и машин иностранного производства разных классов.

Таймер отключают посредством одновременного нажатия кнопок 4 и 2. При включенной опции на дисплее загорится отметка с надписью “Timer”.

Комбинация следующих клавиш позволит активировать автозапуск.

1. Зажмите на некоторое время кнопку 3. На экране появится изображение дыма, означающее запуск мотора.
2. Последует обратный отсчёт времени автозапуска. Коротко нажмите на 3 и вы остановите таймер.
3. Выход из режима производится долгим нажатием клавиши 3.

Режим «Battery Save Mode» служит для снижения энергопотребления брелка-коммуникатора. В этом режиме брелок обладает меньшей дальностью действия и обеспечивает обратную связь с системой только при постановке и снятии с охраны этим брелоком. Функция вибровызова в режиме «Battery Save Mode» не работает.

Какие кнопки брелока следует нажимать при наладке функции автозапуска этой модели автосигнализации? Инструкция по запуску двигателя с брелока универсальна и походит для Magicar A, B, 1, 2, 3, 4, 5, 6 mini, 6, 7 S, 8 S, 9, 10 мини, 11, 12, 13, 14.

1. Войдите в меню 2, зажав одновременно клавиши 2 и 4 на две секунды. Прозвучит звуковой сигнал, световые приборы моргнут единожды.
2. Выберите в меню нужную опцию (2-20), кликая по кнопке 4 двадцать раз. Каждое нажатие должно сопровождаться звуковым и световым сигналами.
3. По истечении нескольких секунд устройство подтвердит правильность выбора нужного режима двадцатью писками.
4. Пуск двигателя с пульта программируется кнопкой 4. Подтверждение тому – четыре звуковых сигнала и моргания аварийки.

В режиме программирования функций брелка-коммуникатора время между нажатиями кнопок брелока не должно превышать 15 сек., иначе брелок автоматически перейдет в режим управления системой. В режиме программирования функций брелка-коммуникатора в диапазоне от шага 2 до шага 10 возможен переход к предыдущему шагу, для этого необходимо кратковременно нажать кнопку III брелока-коммуникатора.

У Logicar 4 инструкция по эксплуатации описывает все действия, выполнение которых может потребоваться при программировании и использовании сигнализации.

Мотор запустился, но на брелке не показывает

Если автомобиль был заведён не с дополнительного брелока, а с основного и на нём отображается неправильная информация, то следует искать ошибку, допущенную при монтаже сигнализации. Проверьте правильность подсоединения каждого разъёма основного модуля. При отсутствии неисправности обратитесь к специалистам.

Автор материала: Думченков Михаил

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2021 ГОДА ВЫПУСКА

от 606 900 руб.

от 489 000 руб.

• Audi
• Brilliance
• Faw
• Ford
• Chevrolet
• Citroen
• Geely
• Haval
• Changan
• Chery
• Datsun
• Great Wall
• Hyundai
• Kia
• Lada
• Volkswagen
• Renault
• Nissan
• Toyota
• Honda
• Mitsubishi
• Opel
• Lifan
• Mazda
• Skoda
• Остальные

• Acura
• Alfa Romeo
• Audi
• Bentley
• BMW
• Cadillac
• Chery
• Chevrolet
• Citroen
• Daewoo
• Dodge
• Fiat
• Ford
• GAZ
• Geely
• Hawtai
• Honda
• Hyundai
• Infiniti
• Jaguar
• Jeep
• KIA
• Land Rover
• Lexus
• Lifan
• Lincoln
• Mazda
• Mercedes-Benz
• Mini
• Mitsubishi
• Nissan
• Opel
• Peugeot
• Porsche
• Renault
• Skoda
• SsangYong
• Subaru
• Suzuki
• Toyota
• UAZ
• VAZ
• Volkswagen
• Volvo

• Новинки машин 2019
• Новые машины 2018
• Тест-драйвы
• Джипы

Ремонт и обслуживание

• Двигатель
• Ходовая часть
• Электрооборудование

• Сигнализация
• Прикуриватель
• Обзоры автомобилей
• Фото и видеогалереи
• Новости
• Шины

2021 Daciaclubmd.ru. Если Вы не согласны с каким-либо положением «Отказа от ответственности», не используйте данный Сайт. Перед использованием прочтите Отказ от ответственности и Политика конфиденциальности.

Как установить?

В соответствии с инструкцией по эксплуатации автосигнализации Шерхан Магикар 4 монтаж противоугонной системы должен осуществляться на автомобиле с отключенным аккумулятором.

Руководство по установке Magicar 4:

1. Размещение блока управления выполняется в салоне, в наиболее сухом и защищенном месте. Для крепления используется ровная поверхность, расположенная за комбинацией приборов. Благодаря этому пользователю не придется наращивать провода для подключения.
2. Трансивер с антенной устанавливается на внутренней поверхности ветрового стекла. Рядом с устройством можно расположить и датчик вызова автовладельца. Для фиксации используется наклейка, которая входит в комплектацию, либо клей. Не допускается размещение электронного оборудования или металлических изделий вблизи трансивера, это приведет к некачественной передаче сигналов.
3. Сирена монтируется в моторном отсеке, для ее крепления в кузове просверливаются отверстия, которые позволят зафиксировать кронштейн. Не допускается установка данного устройства на блоке цилиндров или металлических поверхностях, примыкающих к нему.
4. Кнопка входа в сервисный режим устанавливается в салоне, наиболее скрытым образом. При монтаже надо учесть, что у пользователя должен быть свободный доступ к клавише с места водителя.
5. Установка датчика удара производится в центральной части кузова, к примеру, на перегородке, отделяющей моторный отсек от салона. Для фиксации используется ровная поверхность, крепление осуществляется посредством саморезов или пластиковых хомутов.
6. Монтаж светодиодного индикатора производится на панели приборов, в салоне автомобиля. После установки выполняется прокладка кабеля от устройства к блоку управления.
7. Если планируется использование датчика температуры, то для его фиксации потребуются саморезы или пластиковые стяжки.

Порядок подключения

Особенности подсоединения основного 8-пинового разъема Шерхан Магикар 4:

Цвет контакта	Описание
Красный	Питание автосигнализации, необходимо подключить к положительной клемме аккумулятора напрямую, на участке до блока с предохранительными элементами. С данным кабелем соединено дополнительное реле, от которого отходит два провода — фиолетового и синего цветов. Первый нужно соединить с таким же контактом на колодке CN2, а второй — с замком зажигания.
Бело-зеленый	Импульсный выход для подключения световой сигнализации. Пользователь может организовать диодную развязку, если требуется обеспечить отдельное срабатывание левой и правой зон поворотников.
Красно-белый	Еще один контакт питания. Он должен быть подключен напрямую к аккумулятору, до блока предохранителей.
Белый	Соединяется с замком зажигания, в частности, с клеммой, где появляется 12-вольтное напряжение при прокручивании стартерного механизма
Фиолетовый	Управление блокировкой стартера, программируемый выход. Должен быть соединен с контактом 85 на реле. Пин 86 идет на выключатель зажигания.
Желтый	Предназначен для подачи питания на стартерное устройство для пуска силового агрегата. Необходимо подключить к контакту замка, на котором появляется 12-вольтное напряжение при переводе ключа в положение «Start».
Зеленый	Используется для подачи питания на пин On выключателя зажигания
Черный	«Масса», подсоединяется к кузову транспортного средства либо напрямую к минусовому выходу аккумулятора

Электросхема 8-пиновой колодки CN 1 Шерхан Магикар 4

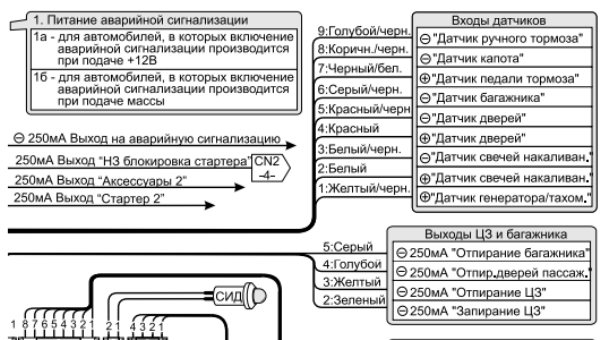

Схема подключения

Карта соединений микропроцессорного модуля с остальными элементами Magicar 4:

1 часть электросхемы

2 часть карты подключений

3 часть соединений микропроцессора

4 часть схемы подключения

Сигнализация Шерхан принцип работы

Функционально сигнализация разделена на охранный и управляющий блоки. Блок охраны монтируется в салоне автомобиля и реагирует на попытки несанкционированного проникновения в салон и запуска двигателя. Для этого он оснащен датчиками удара, перемещения и каналом для получения данных с ЭБУ и датчиков открытия дверей.

К бортовому компьютеру, блоку управления двигателем и центральному замку модуль сигнализации подключается проводами или через шины CAN и K-LINE (при наличии таковых).

Управляющий блок представлен в виде брелока и в некоторых моделях «Шерхан» может дублироваться салонным модулем управления. Брелок сигнализации осуществляет радиообмен с блоком управления. Команды отправляются в зашифрованном виде, что исключает возможность их подмены и перехвата.

Функции

Сигнализация Шерхан Лоджикар 4 с автозапуском имеет следующие функциональные возможности:

1. Двусторонняя связь. Система регулярно отправляет пользователю сообщения о состоянии автомобиля. Для передачи сигналов используются двусторонние каналы. Данные защищаются диалоговым кодированием, исключающим перехват информации злоумышленниками.
2. Интеграция в цифровые шины автомобиля. Компоненты используются для управления электронными частями автомобиля. Использование CAN-шины позволяет минимизировать вмешательство в штатную проводку.
3. Slave-режим. Для управления противоугонным комплексом используется штатный брелок. Защитный режим может включаться при работающем двигателем. Постановка на охрану осуществляется по команде или в заданное пользователем время.
4. Автоматический запуск двигателя. Эта функция позволяет прогревать и заводить мотор в любое удобное для пользователя время. Система оценивает состояние стартера, учитывая показания тахометра.
5. Несколько видов охраны. Согласно руководству пользователя, водитель может включать режим оповещения со звуковыми сигналами и без таковых. Защита может активироваться путем ввода кода.
6. Контроль работы двигателя. Осуществляется путем считывания данных, передаваемых тахометром. Силовой агрегат может автоматически запускаться по заданному времени.
7. Самодиагностика. Головное устройство снабжено специальной программой, оценивающей состояние основных компонентов противоугонной системы. Для проверки процессорный модуль подключают к компьютеру с помощью USB-кабеля.
8. Оценка состояния салона. Пользователь может настраивать время включения и деактивации подсветки, дистанционно управлять стеклоподъемниками и багажником.

Преимущества и недостатки

К положительным качествам автосигнализации Шер-хан Логикар 4 относятся следующие характеристики:

• наличие автозапуска двигателя (функция корректно работает на всех автомобилях);
• простота в установке и настройке (инструкция по эксплуатации к 4i содержит подробные рекомендации, с помощью которых любой водитель сможет правильно установить систему);
• компактные размеры (головное устройство можно размещать в любой части салона).

К недостаткам можно отнести такие моменты:

• перебои в работе брелоков (пользователям приходится многократно нажимать на кнопки, чтобы система восприняла команду);
• небольшой радиус действия (корректная отправка команд возможна на расстоянии не более 100 м);
• возможность взлома (несмотря на заявленные производителем характеристики кодирования, злоумышленники могут перехватить сигнал и отключить систему);
• неоправданно завышенная стоимость (при сравнительно высокой цене работа сигналки является недостаточно эффективной).

SCHER-KHAN Logicar 4 инструкция по эксплуатации онлайн — страница 2

Инструкция SCHER-KHAN Logicar 4 для устройства автосигнализация содержит страницы на русском языке.

Размер файла: 4.81 MB. Состоит из 41 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SСHER-KHAN LOGICAR 4

Система тревожной сигнализации транспортного средства СТСТС

SCHER-KHAN LOGICAR 4 (далее система) соответствует

обязательным требованиям в системе сертификации ГОСТ Р,

предъявляемым к приборам охраны для автомобиля:ГОСТ Р 41.97-99 (Единообразные предписания, касающиеся официального

утверждения систем тревожной сигнализации транспортных средств

(СТСТС) и механических транспортных средств в отношении их систем

тревожной сигнализации (СТС)); ГОСТ Р 50009-2000 (Совместимость технических средств электромагнитная.

Технические средства охранной сигнализации. Требования и методы

испытаний).Благодарим за приобретение двусторонней автомобильной охранной

системы SCHER-KHAN LOGICAR 4.Постоянные исследования и разработки нашей компании воплощают

самые передовые идеи и служат для удовлетворения всех потребностей

пользователей наших систем.Система SCHER-KHAN LOGICAR 4 является сложным электронным

оснащением автомобиля. От его функционирования и правильной

установки зависит безопасность Вашей жизни, здоровья и дорожной

обстановки, качество работы близкорасположенной радиоэлектронной

аппаратуры и средств связи. Доверяйте установку системы только

специализированным сервисным станциям. В период эксплуатации

периодически проверяйте правильность функционирования системы.

При покупке проверьте правильность заполнения гарантийного талона.

Фирма–производитель и поставщик системы не несут ответственности

за любое игнорирование пунктов руководств по установке и

эксплуатации, а также за ошибки, допущенные при установке.

Если возникли проблемы, связанные с функционированием системы,

пожалуйста, незамедлительно обратитесь в сервисный центр для

диагностики или за консультацией.

Производитель оставляет за собой право вносить изменения в конструкцию системы

в целях улучшения потребительских свойств.

НАЗНАЧЕНИЕ SCHER-KHAN LOGICAR 4

Система SCHER-KHAN LOGICAR 4 является автомобильной сигнализацией

с возможностью управления по радиоканалу посредством брелока-

коммуникатора с жидкокристаллическим дисплеем. Система осуществляет

двусторонний обмен информацией между брелоком-коммуникатором и

процессорным блоком. Дистанционное управление системой возможно

на расстоянии до 500 м. Прием тревожных сообщений осуществляется

на расстоянии до 1 500 м. Система имеет возможность реализации

автоматического запуска двигателя. Система предназначена для работы

на автомобилях с напряжением бортовой сети 12 В и предусматривает

возможность подключения к штатной шине данных CAN и K-line

автомобиля. Защита процессорного блока, датчика удара, антенного

блока выполнена по стандарту IP-40 и предусматривает установку в

салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть

установлена в моторном отсеке, вдали от выпускного коллектора и

НАЗНАЧЕНИЕ SCHER-KHAN LOGICAR 4. . 3

КОМПЛЕКТ ПОСТАВКИ . 5

Дополнительные компоненты SCHER-KHAN LOGICAR 4 . 6

ПЕРЕЧЕНЬ ФУНКЦИЙ . 6

Функции брелока-коммуникатора. 6

Функции процессорного блока . 7

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ . 9

Виды тревожного сигнала. 9

Способы управления . 9

Защита электрических цепей . 9

Сферы защиты . 10

Прочие параметры . 10

Элементы питания . 10

ОПИСАНИЕ БРЕЛОКОВ . 11

Символы на дисплее брелока-коммуникатора . 11

Соответствие кнопок основного и дополнительного брелоков . 13

Назначение кнопок брелока-коммуникатора . 13

Scher-Khan Logicar 4i + can, k-line, автозапуск

Автосигнализация с полноценной двусторонней связью обеспечивающая высокую защиту как от сканирования, так и от перехвата сигнала брелка за счет применения особых принципов кодирования передаваемой информации. Подключение сингализации CAN и K-LINE. В системе Шерхан логикар 4и предусмотрена функция автоматического запуска двигателя как с брелка, так и при наступлении различных событий. Так-же в системе предусмотрена функция турботаймера. Подходит для автомобилей с кнопкой Start/Stop. 9 900 руб Автосигнализации scher-khan magicar a и logicar a Купить В корзину

Характеристики

Производитель Scher-Khan

Заголовок окна браузераScher-Khan Logicar 4i + can, k-line Заголовок H1 Scher-Khan Logicar 4i + can, k-line

Ключевые слова Автосигнализации Scher-Khan, Шэрхан логикар 4и, Scher-Khan Logicar 4i

Мета-описание Автосигнализации Scher-Khan Logicar 4i can, k-line

Автозапуск Есть

Описание

SCHER-KHAN LOGICAR 4i оснащена встроенным модулем согласования с цифровым и информационными шинами CAN и K-LINE, которыми оборудуются современные автомобили. Охранная система с автозапуском

Модуль позволяет корректно инсталлировать систему с минимальным количеством подключений и, самое главное, максимально правильно согласовать ее работу со штатным электрооборудованием автомобиля, что позволяет продуктивно использовать его для выполнения охранных функций.

Многофункциональный брелок-коммуникатор позволяет владельцу получить исчерпывающую информацию о состоянии охраняемого автомобиля и контролировать выполнение функций на расстоянии до 1500 метров. Одновременно дальность управления системой с любого их двух брелоков, входящих в комплект, может достигать 500 метров.

Модель наделена эффективной защитой от различных методов угона. Так фирменный алгоритм кодирования радиосигнала MAGIC CODE PRO 3 успешно противостоит попыткам интеллектуального взлома, а функция двухшагового снятия с охраны ограждает автомобиль при краже ключа и брелока.

• Многофункциональный 4-кнопочный брелок-коммуникатор с жидкокристаллическим дисплеем • Защита от перехвата кодовых посылок MAGIC CODE PRO 3 • Аудиовизуальное подтверждение выполняемых команд • Вибрационный вызов • Дальняя связь с блоком (до 500/1 500 м) • Индикация наличия сигнала обратной связи • Возможность управления вторым автомобилем • Индикация разряда батареи брелока • Индикация температуры в салоне автомобиля • Индикация напряжения аккумуляторной батареи автомобиля (при опросе) • Индикация напряжения батареи брелока (при опросе) • Режим энергосбережения Battery Save Mode • Индикация времени работы двигателя в режимах автоматического запуска, Pit-Stop и «Турбо» • Программирование времени автоматического запуска двигателя (с точностью до минуты) • Оперативное, с брелока, программирование всех функций системы • Экономичное питание (один элемент ААА) • Возможность подключения к шине CAN и K-line автомобиля для чтения и передачи данных • Возможность работы в режиме SLAVE (управление с помощью штатного брелока автомобиля) при подключении к шине данных CAN или K-line • Возможность реализации функции автоматический запуск двигателя на автомобилях с автоматической или механической коробкой передач • Работа системы запуска с бензиновыми и с дизельными двигателями • Запуск двигателя по команде с брелока • Автоматический запуск двигателя каждые 2, 4 или 8 часов • Автоматический запуск двигателя в заранее заданное время каждые 24 часа • Автоматический запуск двигателя с учетом температуры, напряжения бортовой сети или по команде внешнего устройства • Возможность реализации автоматического запуска на автомобилях, оснащенных кнопкой Start/Stop • Персональный код для снятия системы с охраны при утере брелока (PIN-код) • Двухшаговое отключение охраны (с применением PIN-кода) • Запирание и отпирание замков дверей при включении и выключении зажигания • Режим «Турбо» с изменяемым временем охлаждения турбины двигателя • Режим Pit-Stop • Режим «Паника» или JackStop

Модели автосигнализации Шерхан

Автовладельцы особенно отмечают надежность и помехоустойчивость сигнализаций данного бренда. При разработке устройств использовались собственные программные и технические наработки. Совместить соответствие высоким стандартам качества с низкой ценой удалось благодаря сотрудничеству с южнокорейскими производителями.

Схемы и конструкции данной автосигнализации разрабатываются в России, а комплектующие изготавливаются на заводах Южной Кореи.

Функцию автозапуска двигателя имеют такие модели как Magicar 7S, Magicar 7H, Logicar 3i, Logicar 4i, Logicar 5i, Mobicar 11, Mobicar A v. 1.0 и Mobicar A v. 2.0.

От: admin

Эта тема закрыта для публикации ответов.

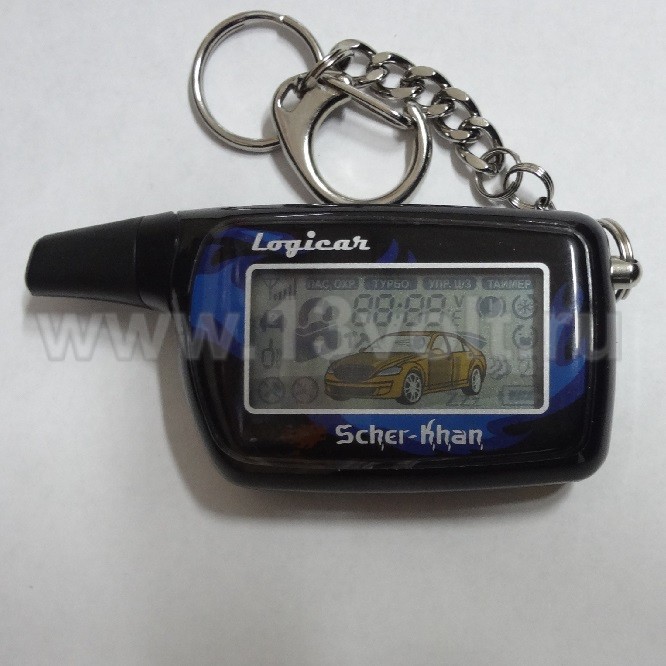

Технические данные брелка

• жидкокристаллический дисплей с автоподсветкой;
• многофункциональные 4 кнопки управления;
• активизация и отключение охранной системы осуществляется при помощи разных кнопок;
• блочно-потоковая шифровка с кодированием сигнала по радио;
• выполняемые команды подтверждаются изображением со звуковым сопровождением;
• вибрации при вызове;
• связь между процессорным блоком и брелоком до 1,5 км;
• подсветка присутствия сигнала обратной связи;
• энергосберегающая система Battery Save Mode с элементом ААА;
• отображение уровня заряда и напряжения брелочной и аккумуляторной батареи;
• аудиовизуализация при тревожном вызове;
• отражение текущего времени и установка будильника;
• определение температуры в салоне;
• временное программирование для автоматического запуска мотора.

Аксессуар в виде чехла продлит эксплуатационный строк брелока и защитит корпус от механических повреждений.

Настройка автозапуска с пульта Шерхан Магикар

Какие кнопки брелока следует нажимать при наладке функции автозапуска этой модели автосигнализации? Инструкция по запуску двигателя с брелока универсальна и походит для Magicar A, B, 1, 2, 3, 4, 5, 6 mini, 6, 7 S, 8 S, 9, 10 мини, 11, 12, 13, 14.

1. Войдите в меню 2, зажав одновременно клавиши 2 и 4 на две секунды. Прозвучит звуковой сигнал, световые приборы моргнут единожды.
2. Выберите в меню нужную опцию (2-20), кликая по кнопке 4 двадцать раз. Каждое нажатие должно сопровождаться звуковым и световым сигналами.
3. По истечении нескольких секунд устройство подтвердит правильность выбора нужного режима двадцатью писками.
4. Пуск двигателя с пульта программируется кнопкой 4. Подтверждение тому – четыре звуковых сигнала и моргания аварийки.

Как прошить и перепрограммировать брелок

Вами проводилась замена старого дистанционного устройства противоугонной системы (поломка) на новое. В программировании используется ПИН-код. И вы не знаете, как правильно настроить брелок. В этом нет ничего сложного, следуйте данным пунктам.

1. Включите режим программирования, за 4 с, трижды включив зажигание. Однократное срабатывание светотехники – сигнал к началу введения первого значения секретного кода.
2. Следующий шаг нужно сделать за четыре секунды. Ввод чисел пароля осуществляется включением зажигания. Число поворотов ключа – первая цифра Pin. Подождите четыре сек. Последует однократная вспышка светотехники. Это сигнал к вводу второго значения уникального кода.
3. По аналогичной схеме введите оставшиеся число ПИНа. Дождитесь одного срабатывания «аварийки» и приступайте к записи брелока.
4. За четыре секунды надавите на клавишу I первого пейджера. Вспышка аварийной сигнализации подтвердит правильность действий.
5. Запрограммируйте оставшиеся дистанционные устройства по такой же схеме.
6. Ничего не делайте с пультом в течение 4 с, и он автоматически выйдет из режима записи.

Смотрите как прописать брелок Шерхан 7.

Почему не работает сигнализация и как это исправить?

Причины, по которым система не реагирует на брелок или функционирует некорректно, а также рекомендации по их устранению.

Проблема	Решение
Разряд источника питания в коммуникаторе	Устранить неполадку поможет замена аккумулятора
Брелок не срабатывает по причине засорения контактов на кнопках или попадания влаги на плату	Потребуется разобрать устройство и произвести его очистку от пыли. Если неисправность заключается в воздействии жидкости, то плата извлекается из коммуникатора и просушивается в сухом и теплом месте. Она выйдет из строя, если её сушить: бытовым феном; на солнце; возле печки. Если причина состоит в повреждении контактных элементов, то их надо перепаять.
Повреждение проводов, по которым подключена сигнализация	Для поиска дефектной электролинии требуется мультиметр, с помощью которого выполняется прозвон каждого кабеля. Поврежденные проводники меняются. Восстанавливать их работоспособность путем скрутки не допускается. Для обеспечения большей надежности провода можно обмотать изолентой.
Произошла поломка микропроцессорного модуля	Для поиска причины надо произвести полную диагностику блока: если на его колодке имеются следы окислений, то контактные элементы подлежат очистке; при повреждении разъема штекер меняется; если причина заключается в воздействии влаги на устройство, необходимо разобрать модуль, извлечь плату и просушить ее в сухом месте; программные неисправности в работе блока управления можно попытаться решить путем его перепрошивки, но для этого надо обратиться к специалистам.
Неправильная установка антенны	Проблемы при передаче сигналов могут быть обусловлены монтажом приемопередатчика рядом с металлическими изделиями или электронными устройствами. Возможно, потребуется переустановка модуля.
