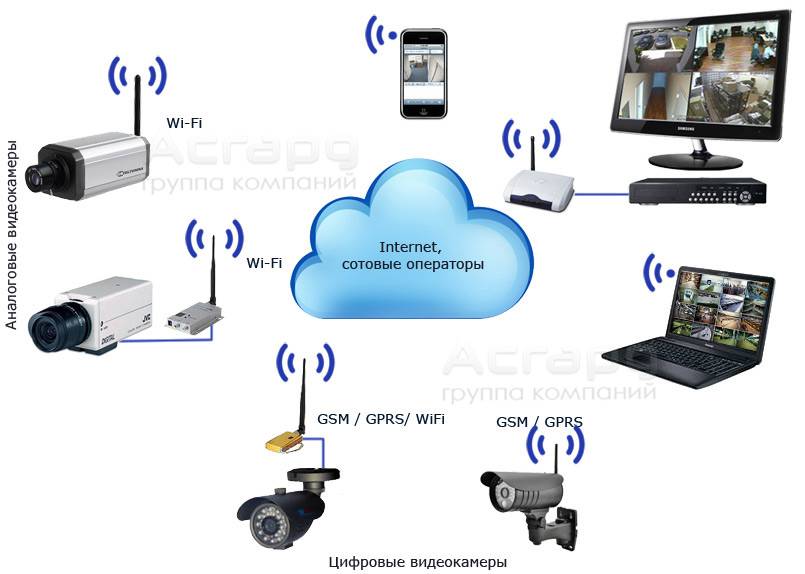

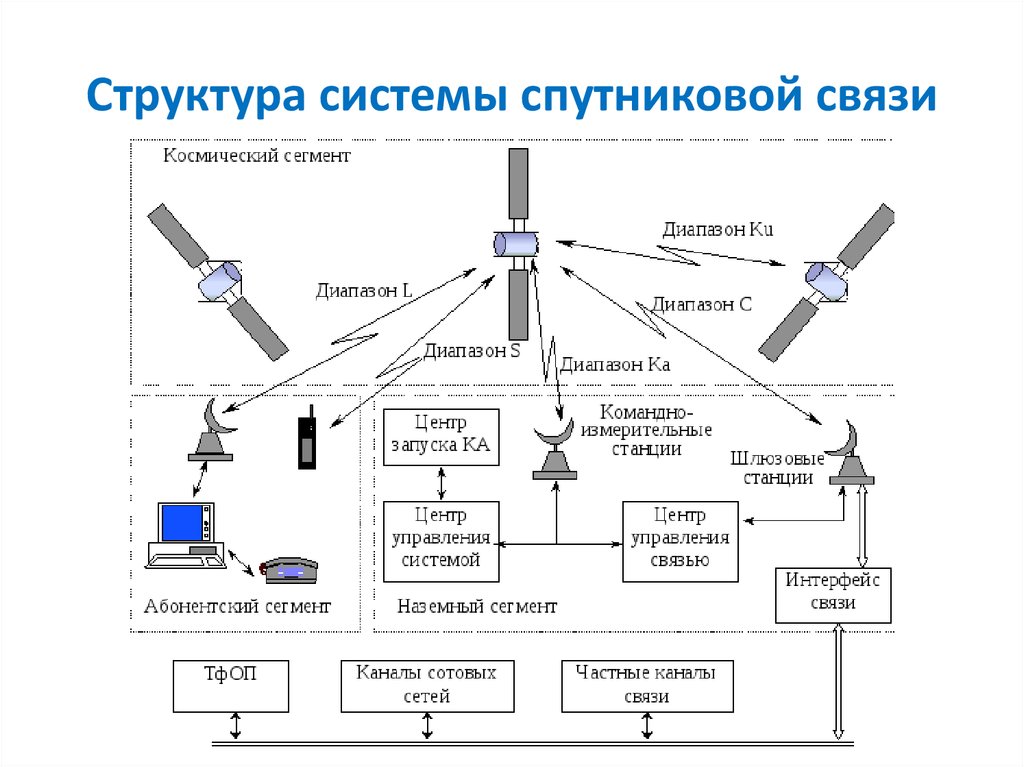

Видеонаблюдение по радиоканалу: как работают беспроводные устройства на больших расстояниях

Специальные технологии и интерфейсы

Специальные технологии и интерфейсы связи потому и называются специальными, что предназначены для решения узкоспециализированных задач и не являются в силу разных причин массовым явлением. Основные — ZigBee, Fire Wire, AppleTalk и множество других, которые часто лучше и удобнее «ушедших в массы», но в силу разных причин оказались не в мейнстриме. При этом часто такие непопулярные технологии успешно применяются в узкоспециализированных областях.

Виртуализация позволила мгновенно расширять доступные вычислительные ресурсы, память или каналы связи. С другой стороны, сети сделали возможным не зависеть от местоположения этих ресурсов

Основные преимущества беспроводных систем наблюдения

Существует несколько причин, которые говорят за то, чтобы купить беспроводной комплект видеонаблюдения:

• экономичность (кабели отсутствуют, так что вам не придется тратиться на проводку и крепежные элементы);
• отсутствие необходимости сверлить в стенах отверстия (улучшает общий дизайн).;высокое качество съемки (при хорошем интернете, можно получать картинку вплоть до 1080p Full HD, исходя из характеристик конкретной камеры);
• повышенная безопасность (предотвращается вероятность короткого замыкания кабеля, независимо от погодных условий).

Дополнительно беспроводные комплекты видеонаблюдения могут быть оснащены тревожной записью, функцией ночной съемки, микрофоном и прочими полезными опциями.

Установка подобной системы слежения отлично подходит для различных помещений, включая офисы, жилые дома и квартиры, промышленные предприятия и т. д. Модели с повышенной прочность и устойчивостью можно также монтировать на улице.

Способы видеонаблюдения через Интернет на компьютере

Наблюдать трансляцию с IP-видеокамер на компьютере или ноутбуке с операционной системой Windows можно несколькими способами: с помощью браузера IE (Internet Explorer), широко распространенного бесплатного медиапроигрывателя VLC или специальной программы HeroSpeed CMS.

Просмотр видео с помощью стандартного браузера Internet Explorer

Необходимо запустить браузер Internet Explorer и в адресной строке прописать IP адрес видеокамеры, для нашего случая 135.135.135.135:8201. 135.135.135.135 это IP, который выдал провайдер, 8201 – это HTTP порт, который был нами присвоен видеокамере №1 при ее настройке. Всплывает окно с предложением ввести логин и пароль. После введения логина, пароля и нажатия кнопки «Войти» загрузится панель видеокамеры с изображением. Если кликнуть быстро два раза по изображению, оно займет весь экран монитора.

Если после введения IP в браузере появилась страница в синих тонах, то нужно выполнить действия, описанные выше в разделе .

Просмотр видео с помощью бесплатного медиапроигрывателя VLC

Если медиапроигрыватель VLC на компьютере не установлен, то необходимо скачать из Интернета его дистрибутив и установить. Инсталляция VLC проходит в автоматическом режиме и трудностей не представляет. После установки нужно запустить проигрыватель, нажать закладку «Медиа» и в выпадающем меню выбрать «Открыть URL». В окошко всплывшего окна ввести следующий адрес: rtsp://135.135.135.135:5541/0. 135.135.135.135 это IP, который выдал провайдер, 5541 – это номер ранее назначенный нами RTSP порта камеры №1, 0 – является обязательным только для считывания RTSP с IP-видеокамеры ROKA R-2020. Для других моделей видеокамер после слеша требуется прописывать другой параметр, который назначен производителем камеры.

Просмотр и запись видео с помощью специальной программы HeroSpeed CMS

Программа HeroSpeed CMS является специализированной клиентской программой для работы в системах видеонаблюдения и подходит для работы с IP-видеокамерами многих производителей. Обычно в комплекте с видеокамерой имеется CD диск, на котором имеется программа для данной видеокамеры от производителя. В настоящее время производитель обычно указывает ссылку на сайт, с которого можно скачать необходимое программное обеспечение.

HeroSpeed CMS позволяет одновременно выводить на экран монитора и записывать на жесткий диск видео со всех видеокамер системы видеонаблюдения. Программа имеет множество настроек и поддерживает много языков. Правда, перевод на русский язык сделан довольно непрофессионально.

Для того чтобы программа начала показывать видео необходимо внести параметры связи. Для этого нужно нажать левую пиктограмму в виде списка на верхней панели, добавить все видеокамеры и внести их адреса. На фотографии показана панель, заполненная для видеокамеры №1. Где 135.135.135.135 IP, выданный провайдером, номер RTSP порта 5541 и номер HTTP порта 8201. С остальными настройками легко разобраться самостоятельно.

После того, как система видеонаблюдения заработала, останется только выполнить более точное кадрирование и фокусировку видеокамер.

Как видите разработать и установить систему онлайн видеонаблюдения двора через Интернет на базе IP видеокамер после ознакомления с представленной статьей вполне можно выполнить самостоятельно.

Определение точек установки видеокамер

Самым ответственным и трудным этапом при создании системы уличного видеонаблюдения является выбор точек установки видеокамер, так как необходимо не только обеспечить наблюдение за требуемой зоной придомовой территории, но и учесть множество дополнительных технических требований. Ведь необходимо не только выбрать надежную поверхность для крепления видеокамер, но и минимизировать длину кабелей, через которые подается питающее напряжение и передается видеосигнал на активное оборудование. Кроме того необходимо исключить попадание прямых солнечных лучей в объектив видеокамер и падение глыб снега с крыши дома. Необходимо еще подумать о защите видеокамер и активного оборудования от воров и вандалов.

Проектирование системы видеонаблюдения за придомовой территорией начинается с ее обхода и изучения зон наблюдения. После обозначения предполагаемой точки установки видеокамеры нужно взять любой фотоаппарат (подойдет даже мыльница с Zoom) и став у стены под намеченным местом установки видеокамеры посмотреть, как выглядит зона, за которой требуется наблюдать на экране фотоаппарата. Изменяя с помощью системы Zoom фокусное расстояние объектива фотоаппарата можно с большой достоверностью определить, насколько удачно выбрана точка для установки видеокамеры. Таким простым способом можно определить не только точки установки видеокамер, но и их количество. В дополнение, зная диапазон изменения фокусного расстояния объектива фотоаппарата, можно будет прикинуть, какое фокусное расстояние должен будет иметь объектив видеокамеры.

После выбора точек установки видеокамер и нанесения их на план придомовой территории получилась схема уличного видеонаблюдения, представленная на чертеже.

Как видно на схеме, система из трех видеокамер позволит с перекрытием обеспечить видеонаблюдение за всей придомовой территорией, включая шлагбаумы, входы в подъезды, стоянку автомобилей и наблюдение за местами установки самих камер. Как показала практика, для детального наблюдения за входом в пятый подъезд и расположенной рядом с ним автостоянкой необходима установка четвертой видеокамеры (ее нам обещали установить арендаторы, поэтому в рамках этого проекта камера отсутствует).

Модернизация IP видеокамеры с минимальными затратами

Устройства систем видеонаблюдения, в том числе и видеокамеры, постоянно модернизируются. И если раньше камера с качеством записи 640 ТВЛ считалась вершиной инженерной мысли, то сейчас такого разрешения и явно недостаточно. Что же делать тем организациям, у которых установлена разветвленная система видеонаблюдения, основанная на старых аналоговых видеокамерах и видеорегистраторах. Полная модернизация системы видеонаблюдения, с заменой всех камер и видеорегистраторов, это весьма дорогостоящие занятие. Но окажется ли постепенное вытеснение старого оборудования новыми видеокамерами более дешевым.

Что такое бит? Как измеряется скорость в битах?

Битовая скорость – показатель измерения скорости соединения. Рассчитывается в битах, мельчайших единицах хранения информации, на 1 секунду. Она была присуща каналам связи в эпоху «раннего развития» интернета: на тот момент в глобальной паутине в основном передавались текстовые файлы.

Сейчас базовой единицей измерения признается 1 байт. Он, в свою очередь, равен 8 битам. Начинающие пользователи очень часто совершают грубую ошибку: путают килобиты и килобайты. Отсюда возникает и недоумение, когда канал с пропускной способностью 512 кбит/с не оправдывает ожиданий и выдает скорость всего лишь 64 КБ/с. Чтобы не путать, нужно запомнить, что если для обозначения скорости используются биты, то запись будет сделана без сокращений: бит/с, кбит/с, kbit/s или kbps.

Волоконно-оптическая технология

Первоначально роль таких волокон была ограничена только передачей аналоговых сигналов в системах с амплитудной модуляцией (AM) и частотной модуляцией (FM). Однако благодаря развитию цифровых технологий их роль в передаче видеосигналов полностью изменилась. В настоящее время оптические волокна позволяют передавать огромные объемы данных на большие расстояния. И что еще важнее, эта передача абсолютно безопасна и ограничена от любых электромагнитных помех.

Основным преимуществом волоконно-оптической передачи является ее широкий спектр применения. Волоконная оптика обеспечивает гораздо большую дальность передачи, чем кабели Cat-5. Это видно по стандарту IEEE 802.3ab, который в случае передачи по кабелю Cat-5 ограничивает каждый гигабит до 100 метров. В то же время при передаче по оптоволоконному кабелю этот показатель может быть расширен до десятков километров (даже до 70 километров). По этой причине оптические волокна незаменимы при проведении современных систем IP-видеонаблюдения в удаленные места.

Системы передачи видео, основанные на оптоволоконных кабелях, характеризуются невероятным сроком службы (многие оптоволоконные установки, созданные 20 лет назад, до сих пор прекрасно работают). Их основа, в отличие от кабеля Cat-5, была сделана из стекла, а не из металла. Это означает, что они абсолютно нечувствительны к ударам молнии, коротким замыканиям, перекрестным помехам и другим электрическим сбоям. Они легки, долговечны и чрезвычайно устойчивы к перепадам температуры.

Реализация десяти импульсного кодирования данных

Недавно мы обнаружили очень полезный коммуникационный протокол, который значительно снижает энергопотребление передатчика. Это 10-импульсное кодирования данных, которое использует интервалы между короткими импульсами для кодирования нулей и единиц в байте. Таким образом, передатчик должен излучать только во время импульсов, что значительно увеличивает срок службы батареи. Кроме того, приемник может автоматически адаптироватся к скорости передачи данных. Мы взяли в качестве прототипа программу, разработанную для аналогичного проекта от одной известной фирмы. Схемы почти такие же, как и в предыдущих экспериментах и используют двухпроводный интерфейс для ЖК-модуля, для отладки. Передатчик посылает текстовую строку при нажатии на кнопку и эта строка отображается на дисплее на стороне получателя.

Схемы TXM и RXM 433

Важный вопрос состоит с шириной импульса, которую следует использовать. После многочисленных экспериментов мы пришли к значению 100 мкс, что соответствует примерно 5 кБит/сек скорости на максимальной 10 кБит/с, которую поддерживает модуль передатчика. Получается, что уменьшение длительности импульса в 2 раза приводит к менее уверенному приему. Также, в диапазоне 433 МГц имеется немало шумов в виде нескольких хаотических импульсов на выходе приемника. Дальнейшее уменьшение ширины импульса делает трудным различие между сигналом и шумом. Таким образом, добились хорошего баланса между чувствительностью приемника и фильтрацией шумов.

Программа для передатчика начинается с того, что после нажатия кнопки передатчик будет вызван из спящего состояния и отправлен обратно в сон после передачи данных. Это значительно снижает энергопотребление модуля. Текущие настройки обеспечивают зазоры между импульсами для передачи 0 и 1 810 мксек и 1890 мксек, соответственно, в то время как эталонный зазор — шириной 1350 мксек. Таким образом передача одного байта колеблется между 7.8 и 15.1 мсек, в результате чего скорость передачи данных примерно 66 и 128 байт/сек. Этого более чем достаточно для большинства дистанционно управляемых устройств.

Радиолиния была проверена путем размещения блоков в помещениях, расположенных на разных этажах частного дома с расстоянием 50 метров. Прием испытательного сигнала был стабильный и без ошибок.

Настройка матрицы и объектива

Правильная фокусировка света на матрицу (этого можно добиться за счёт оснащения камеры объективом) позволит исправно работать всей системе. Объективы могут крепиться одним из двух видов соединений – C/CS или M12. Соединения первого типа являются более распространёнными, так как они позволяют пропустить через объектив камеры максимум света.

После выбора соединения необходимо настроить фокус видеокамеры, что можно осуществить за счёт изменения расстояния от объектива до матрицы. Ослабляя винт фиксации, нужно постепенно вращать регулирующую часть на корпусе. Вообще специалисты рекомендуют покупать такие модели камер, где объектив уже зафиксирован на нужной точке. В данном случае любая настройка вообще не требуется.

Настройка качества изображения возможна за счёт настройки маршрутизаторов. Для этого камеру необходимо подключить к виртуальному серверу. Благодаря всем этим манипуляциям можно наладить удобное Wi-Fi-видеонаблюдение. С его помощью можно оптимизировать многие процессы как дома, так и на предприятии. Мониторинг этих процессов посредством Wi-Fi-видеонаблюдения значительно облегчит выполнение различных задач.

Беспроводное подключение нескольких уличных IP- видеокамер

Иногда необходимо организовать видеонаблюдение там, где нет возможности проложить линии связи для подключения видеокамер.

Пример: организация арендует несколько помещений на территории завода, в которых требуется организовать видеонаблюдение, при этом собственник не разрешает прокладывать кабели связи или требует за это очень много денег.

Как быть в такой ситуации?

Использовать беспроводное подключение по Wi-Fi!

В нашем случае система видеонаблюдения может быть построена следующим образом: Внутри здания центрального офиса организуется видеонаблюдение с помощью IP-камер B-935, входы в здание контролируют при помощи камер B-970. Все эти камеры подключены к локальной сети Ethernet организации с помощью коммутатора, к нему же подключено рабочее место оператора видеонаблюдения.

Требуется подключить разбросанные по территории завода производственные здания, склады и здание конторы.

Так как прокладка кабеля невозможна по экономическим соображениям, придется использовать беспроводное подключение по Wi-Fi. В данном случае мы устанавливаем на крыше здания центрального офиса комплект беспроводной передачи данных по Wi-Fi (для того, чтобы обеспечить прямую видимость с другими зданиями).

На крышах или стенах зданий, в которых установлены IP-камеры видеонаблюдения, монтируются другие комплекты беспроводной передачи данных по Wi-Fi, к которым подключаются видеокамеры с помощью кабеля Ethernet.

Так как расстояние от центрального офиса до самого удаленного здания не превышает 500 метров, можно использовать в составе беспроводного комплекта всенаправленные антенны. От центрального комплекта беспроводной связи кабель Ethernet подключается к коммутатору сети предприятия и оператор может использовать эти IP-камеры точно также, как если бы они были подключены к проводной сети. т.е. подключение по Wi-Fi абсолютно «прозрачно».

Таким образом можно подключить несколько удаленных камер к системе видеонаблюдения предприятия без использования проводных линий связи

Преимущества использования витой пары в видеонаблюдении

Сети, построенные на витой паре, превосходят коаксиальные практически по всем показателям.

Дальность передачи.

На реальный коэффициент затухания сигнала в коаксиальном кабеле влияет множество параметров, начиная от производителя, площади сечения и температуры окружающей среды, и заканчивая годом выпуска кабеля и условиями его хранения, которые могут ухудшить эксплуатационные параметры в 1,5-2 раза.

На практике это может составлять от 0,5 дБ/м до 5 дБ/м.

Максимальный коэффициент затухания сигнала витой пары зависит от часто передаваемого сигнала и по стандарту ISO/IEC 11801 должен составлять.

Частота, МГц	Затухание дБ/м
CAT4	CAT5	CAT6
1	0.022	0.02	0.029
10	0.0696	0.065	0.06
16	0.089	0.082	0.077
20	0.1	0.093	0.088
60	—	0.17	0.157
100	—	0.22	0.2
200	—	—	0.29

Помехи. Витая пара изначально была разработана для устойчивости к внешним и внутренним наводкам. В отличие от нее коаксиал представляет собой несимметричную линию очень чувствительную к электромагнитным полям.

Полное экранирование делает этот кабель весьма дорогим расходным материалом.

Удобство монтажа. Хоть коаксиал более прочный, витая пара имеет меньший радиус изгиба и тоньше, что упрощает укладку в короба.

Параллельная передача. По витой паре можно подать видеосигнал 4х аналоговых камер, по коаксиалу только одной.

Возможность масштабирования сети. Если на удаленной точке наблюдения понадобится установить дополнительные устройства, достаточно добавить к ним сетевой концентратор или коммуникатор. Количество подключаемых камер можно увеличить до количества портов -1.

Подача питания по тому же кабелю. Многие новые IP камеры выпускаются без специального выхода для подключения источника питания.

Электричество для работы они получают по витой паре, используя технологию POE (Power over Ethernet). Она включает в себя несколько стандартов передачи энергии.

Наиболее распространенными, на данный момент, являются стандарт 802.3af, передающий 15 Вт, и стандарт 802.3at передающий 24 Вт.

Плюсы и минусы Wi-Fi камер видеонаблюдения

Из достоинств Wi-Fi камер можно отметить возможность подключения одновременно нескольких устройств к одной точке доступа и более защищенную передачу видеопотока.

Мобильность – при необходимости устройство демонтируется с одного места и монтируется на другое, не отключая от сети (при условии использования автономного источника питания).

Недостатки:

• Необходимы базовые знания в работе с сетью, настройке роутера, маршрутизатора и настройкой DNS-сервера, прописке IP-адреса.
• На большой территории (свыше 75-80 кв.м) требуются вспомогательные роутеры и маршрутизаторы для усиления передачи данных. Также при наличии дополнительных устройств необходима настройка всех точек прохождения сигнала.

Если установлено большое количество устройств видеонаблюдения, работающих от одной сети, то пропускная способность снижается для каждой камеры из-за нагрузки на Wi-Fi сеть.

Видеонаблюдение по витой паре: Типы кабеля

Кабель витая пара, использующийся для видеонаблюдения, различают по наличию и виду экранирования скрученных пар.

Это может быть фольга из алюминия, полимерная пленка, заземленная оплетка из меди и стали.

UTP –незащищенный кабель, у которого полностью отсутствует экранирование. Покрыт ПХВ оболочкой.

FTP альтернативная маркировка F/UTP или S/STP – под ПВХ изоляцией есть экран из фольги, защищающий все 4 пары скруток.

STP альтернативная маркировка S/FTP – кабель защищен и экранирован. Каждая из 4 пар скруток защищена собственным экраном из фольги. Дополнительная медная или стальная оплетка располагается поверх всех пар, под внешней изоляцией.

SF/UTP – каждая отдельная скрутка не имеет индивидуальной защиты. Кабель защищен парой экранов – фольга, оплетка, общими для всех пар.

Под ПВХ изоляцией размещается неизолированный дренажный провод из металла. Его задача обеспечить контакт между частями экрана, если произойдет разделение вследствие излишнего перегиба или растяжения.

Разрывная нить, обычно из капрона, используется для разреза внешней ПВХ оболочки, если необходим доступ к сердечнику. Ее использование исключает повреждение изоляции проводников.

Каждый из представленных типов кабелей может иметь одножильную и многожильную структуру проводников. Применение одножильного кабеля не предусматривает непосредственного подключения к удаленным устройствам. Его используют для прокладки статичных сетей в коробах оканчивающихся розетками.

Многожильная витая пара лучше переносит скручивание и имеет меньший радиус допустимого изгиба. Но обладает большим коэффициентом затухания сигнала, благодаря чему не используется для подсоединения устройств находящихся на большом расстоянии.

Обычно используется для патчкордов, соединяющих устройства с розетками.

Толщина кабеля может составлять от 5 до 9 мм, это зависит от толщины жил, оплеток и внешней изоляции. Цвет внешней оболочки кабелей используемых внутри помещения белый или серый.

Для прокладки вне зданий используются кабеля с дополнительной влагостойкой полиэтиленовой защитой, которая наносится поверх ПВХ оболочки и имеет преимущественно черный цвет.

Оранжевый цвет внешнего покрытия означает использование негорючих материалов.

Такие кабеля при нагреве не выделяют дыма, их прокладка допускается возле воздуховодов вентиляции и кондиционерных систем.

Камеры видеонаблюдения на большие расстояния

Для начала необходимо определиться, что мы подразумеваем под камерами подобного типа. В рамках данного подраздела выделим 2 вида камер, которые могут быть использованы для видеонаблюдения за удаленными объектами:

1. Беспроводные камеры, использующие передачу видеосигнала по радиоканалу или Wi-Fi;
2. Камеры видеонаблюдения с длиннофокусным объективом.

При использовании первых расстояние между камерой и пунктом наблюдения может составлять несколько сот метров. По желанию данное расстояние может быть увеличено с использованием дополнительных технических средств. Однако тут встает вопрос высокой стоимости и сложности настройки системы видеонаблюдения.

Длиннофокусный объектив позволяет сосредоточиться на удаленном объекте, находящемся на расстоянии нескольких десятков метров от камеры благодаря оптическому увеличению. Качество изображения при этом также зависит от разрешающей способности камеры. При использовании длиннофокусного объектива угол обзора будет относительно небольшим, и в некоторых случаях это может создать дополнительные проблемы при выставлении оптимальной зоны обзора.

Говоря о выборе между аналоговыми и IP камерами сегодня лучше останавливаться на последних, поскольку даже самые современные аналоговые камеры с большим числом ТВЛ не сравняться по качеству с недорогой IP камерой. Также можно рассмотреть появившиеся относительно недавно AHD камеры, которые для передачи сигнала используют коаксиальный кабель или витую пару, и могут обеспечить более высокое качество изображения, по сравнению с обычными аналоговыми.

Развитие технологии

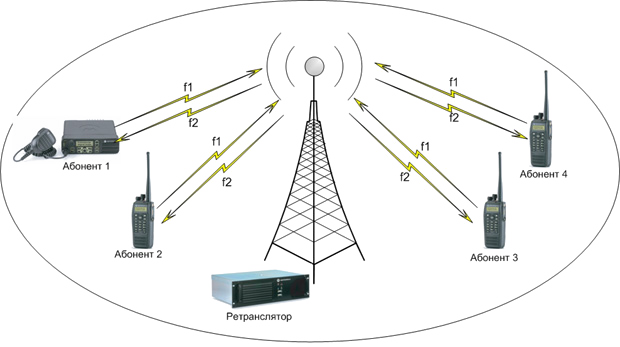

Чтобы решить проблемы дальности связи и плохого сигнала, в последние годы появились радиомодемы с функцией ретрансляции сигнала. Эти устройства принимают сигнал от других модемов и передают его дальше. Таким образом, если расстояние между базовым
модемом и каким-либо модемом сети больше, чем максимальное расстояние прямой видимости, то сигнал пойдет через промежуточные модемы.

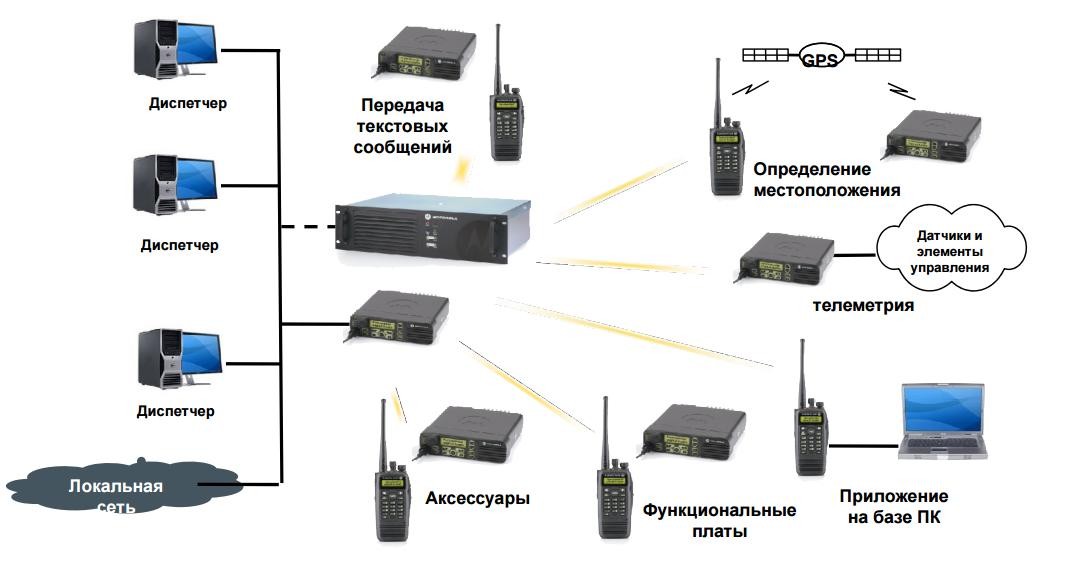

Помимо ретрансляции радиомодемы научились выстраивать единую сеть и автоматически определять кратчайший путь до приемного оборудования. В итоге, если какой-то модем выйдет из строя, то сеть сама перестроится и передаст данные через другой модем.
Благодаря такому механизму значительно повышается надежность всей сети.

Эти идеи с ретрансляцией сигнала и построением сети производители радиомодемов переняли из стандарта ZigBee.

Видеонаблюдение по витой паре: Приемники и передатчики

NV-653T

Активный, с усилителем, передатчик видеосигнала. Обеспечивает передачу качественного цветного и черно-белого изображения на расстояние до 1,6 км.

Имеет встроенную грозозащиту, переключатель диапазонов расстояния. Может использоваться как в паре с активным приемником, так и самостоятельно.

	RA-CD Активный приемник, подключение коаксиального кабеля и витой пары осуществляется под винт.Дальность связи с пассивными передатчиками до 500м с активными до 1200м без снижения качества изображения.
	AL-208Пассивное устройство, которое можно использовать как для приема, так и для передачи видеосигнала. Дальность при использовании пары составляет до 350м. При использовании в паре хотя бы одного активного устройства дальность передачи возрастает от 1000м до 2000м.

Использование беспроводного подключения IP-видеокамер внутри зданий

Беспроводной доступ дает возможность развертывания системы видеонаблюдения там, где прокладка традиционной кабельной системы невозможна, нежелательна или экономически нецелесообразна, например, в архитектурных или культурных памятниках, на выставках, в труднодоступных местах и т.д.

Примером целесообразности беспроводного подключения видеокамеры является установка видеонаблюдения в кабине лифта. Обычно в этом случае прокладка кабеля сильно затруднена, кроме того, он достаточно часто выходит из строя.

В этом случае целесообразно использовать подключение видеокамеры по радиоканалу. В нашем примере в здание организовано видеонаблюдение с помощью IP камер Beward B1072, а для контроля кабины лифта используется миниатюрная аналоговая видеокамера, которая устанавливается на крыше лифта. Для преобразования аналогового сигнала в цифровой используется видеосервер B-700, к выходу Ethernet которого подключается комплект передачи данных по Wi-Fi.

В верхней части шахты лифта располагается второй аналогичный комплект Wi-Fi оборудования, который подключен к коммутатору локальной сети организации и оператор может наблюдать изображение с камеры, установленной в лифте точно также, как если бы она была подключена к проводной сети. Таким образом, беспроводное подключение избавляет от необходимости прокладки кабеля там, где это затруднительно или экономически нецелесообразно.

Передача видеосигнала на расстояние до 1,5 км

За последние годы в системах видеонаблюдения стали чаще использоваться технологии и устройства передачи видеосигнала по кабелю типа «витая пара». При использовании витой пары возможна передача видеосигнала на расстояние до 1,5 км без существенного искажения видеосигнала. При этом не требуется устанавливать усилители видеосигнала. Кроме того, оборудование, использующее витую пару, симметризует видеосигнал, обеспечивая устойчивость к помехам, создаваемым внешними источниками. Специальный передатчик обеспечивает преобразование и передачу несимметричного сигнала, передаваемого по коаксиальному кабелю от телекамеры, к симметричному, передающемуся по витой паре. А приемник, соответственно, преобразует симметричный сигнал к несимметричному, для передачи к оборудованию поста видеонаблюдения.

Использование витой пары позволяет производить передачу различных сигналов — видеосигнала, аудио, управления, телефонии и пр. При этом количество передаваемых по одному кабелю сигналов ограничивается только числом витых пар в кабеле. Возможность использования уже имеющихся линий связи снижает стоимость системы видеонаблюдения. В целом, прокладка кабеля «витая пара» обходится существенно дешевле, чем монтажные работы по прокладке коаксиальных или волоконно оптических линий. Кроме того, в случае обрыва линии, ее можно легко восстановить — достаточно соединить проводники пар обычной скруткой.

Особенности использования беспроводных камер

Качество и устойчивость сигнала напрямую влияют на работу беспроводной сети видеонаблюдения. При этом, расстояние между камерой и точкой доступа зависит от ряда факторов:

• мощность передающей станции;
• наличие препятствий (стен, окон, дверей, посторонних предметов) в зоне прохождения сигнала;
• погодные условия (для уличных камер);
• электрооборудование, работающее с беспроводной сетью на одной частоте

А чем больше камер подключено к сети — тем меньше скорость передачи сигнала от каждой из них.

Все эти особенности учитывают при построении беспроводной сети видеонаблюдения. Дальность установки камер увеличивают, используя ретранслирующие антенны: параболические, секторные, одно- и разнонаправленные.

Выбор модели антенны также зависит от места размещения:

• наружные –для установки на улице;
• внутренние — для помещений;
• универсальные.

Улучшить прохождение сигнала в беспроводной сети можно, используя современные принципы построения систем и стандарты передачи данных:

• работа в диапазоне с частотой 2,4 Ггц или 5Ггц;
• применение стандартов 11n, 802.11g, 802.11b;
• сила сигнала от 0,46 децибел;
• ограничения видео до значения в 1 мегапиксель;
• отсутствием препятствий между точкой доступа и камерой. Использование в качестве точки доступа современного сетевого оборудования позволит повысить скорость передачи данных со стандартных 54 Мбит/сек — до 150-300 Мбит/сек.

Настройка распространения сигнала для видеонаблюдения

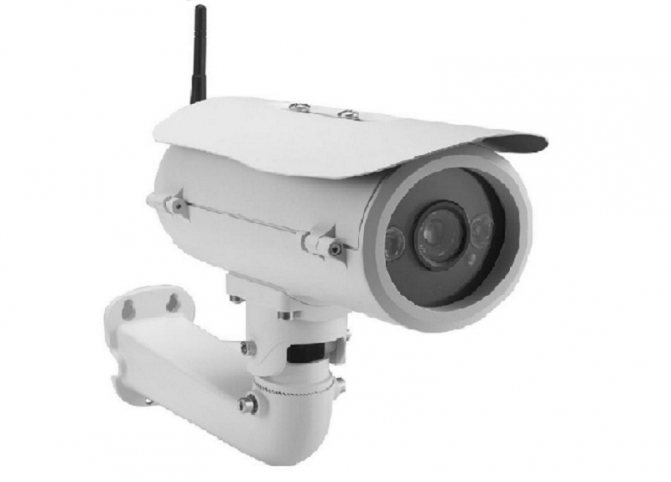

Если говорить об устройстве наружной wi-fi камеры, то у распространения сигнала в зоне действия вай фай роутера будут две проблемы: площадь охвата и большое количество помех. Поэтому оптимальными вариантами будут использование сильной антенны и оптимизация расположения как роутера, так и камер.

Радиус действия wi-fi камеры также зависит от атмосферных явлений, поэтому эффективным вариантом представляется выносная антенна или расположение повторителя на улице. Это поможет не только усилить радиосигнал, но и избежать дополнительных помех: стен, перегородок и остальных преград в здании.

Настройка сигнала вай-фай для видеонаблюдения

Обеспечить требуемое покрытие можно посредством мощного роутера. Но о недостатках его использования уже писалось выше

Хотя есть и уличное исполнение, которое сделает распространение сигнала эффективным, а в случае с видеонаблюдением качество передаваемой маршрутизатору информации крайне важно

Из всех вышеописанных способов вряд ли будет достаточно ограничиться одним. Чтобы увеличить дальность вай фай камеры, а тем более нескольких, понадобится комбинировать два и более метода

В случае со съёмкой важно не только обеспечить связь между камерой и приёмником видео, но и установить стабильное соединение

Дальность wi-fi зависит от технических характеристик точки доступа и её настроек. Особенность распространения беспроводной сети в том, что оно зависит от внешних факторов. В бытовых условиях бюджетный вариант обеспечивает небольшое покрытие. Для комфортного использования на крупных площадях и на дальние расстояния, придётся прибегнуть к разного рода ухищрениям. Последних, к счастью, не так уж и мало.

Всем привет! И сегодня мы наконец-то дошли до вопроса организации законной слежки внутри дома, на предприятии, на складе или где бы то ни было. Видеонаблюдение по WiFi — это отличный способ не тратить свои силы и время и быстро подключить конечную камеру к маршрутизатору. Сегодня в статье мы поговорим о всех плюсах, минусах и подводных камнях, с которыми могут встретиться пользователи, устанавливающие камеры видеонаблюдения в беспроводном режиме.

Сразу скажу небольшую вещь про Wi-Fi, к сожалению, многие путают данное понятие с интернетом. Но это разные вещи, об разницы я сейчас писать не буду, так как об этом уже есть отдельная и полная статья от моего коллеги. С ней вы можете ознакомиться тут.

Особенности питания ip камер

Имея высокое разрешение, четкость видеоизображения эти цифровые устройства, а фактически мини-компьютеры с камерой, нуждаются в потреблении значительного электрического тока. Поэтому к организации электроснабжения ip камер нужно подойти со всей ответственностью для исключения любых неисправностей и технических сбоев.

Виды систем телевизионного наблюдения

В зависимости от места установки камер существует 2 вида:

• Системы видеонаблюдения в зданиях и помещениях с наличием систем отопления и освещения.
• Видеонаблюдение снаружи зданий.

Естественно, установленное снаружи оборудование потребляет большую мощность, используемую обычно на ИК подсветку в темное время суток и подогрев термокожуха камеры при низких температурах воздуха. Кроме того, в обоих случаях многие камеры снабжены поворотными механизмами с электроприводом, датчиками движения, что тоже требует затрат.

Виды питания

Существует 2 варианта питания:

• С прокладкой отдельной линии от внешнего блока электропитания с напряжением 5–24 В или от встроенного на 220 В (у камер для наружной установки). Но также потребуется подключение к интернету, что в целом напоминает двойную прокладку питающего и коаксиального кабеля к аналоговым камерам.
• Питание ip камеры по витой паре по технологии PoE. Для передачи электропитания, видео и управления устройством используется только один провод, что удобно и практично. Чаще всего используют провод с 4 витыми парами.

Большим недостатком является ограничение длины провода в 100 м. Для преодоления этого предела разработаны несколько технических решений с применением дополнительного оборудования:

• Использование PoE репитеров. Такое устройство принимает электропитание и поток данных, затем передавая их. Цепочка таких повторителей, подключенных друг за другом, значительно увеличивает расстояние и возможность питания ip камеры по PoE. Желательно использовать высококачественный кабель для уменьшения потерь.
• Установка конвертеров, сделанных по технологии VDSL2. Эти устройства обеспечивают подачу электроснабжения до 1,5 км.
• Применение технологии «PoE Extender», позволяющей с использование устройства «Power Reach» устанавливать камеры до 500 метров, обеспечивая питание как ip видеокамеры, так и для электроснабжения термокожуха, использования ИК подсветки устройств видеонаблюдения снаружи зданий.

В каждом конкретном случае необходимо учесть ситуацию в целом. На эффективный выбор будут оказывать влияние много факторов: наличие и разветвленность локальной сети, состояние и устойчивость электроснабжения, освещенность помещений и территории, климатические условия, режим охраны и многое другое. Желательно поручить разработку проектных и технических решений специалистам организаций, занимающихся проектированием и монтажом систем телевизионного наблюдения.
