Схема подключения сигнализации шериф с автозапуском

Как настроить автозапуск

При желании можно установить факт включения системы по времени или температуре. Но для этого необходимо знать, как настроить автозапуск на сигнализации Шериф.

Как включить настройку по времени

При желании можно поставить время, через которое система должна будет включить двигатель. Сделайте следующие шаги:

Жмите на клавишу F дважды.

Выберите индикатор СН2 на дисплее.

Выберите необходимое время с помощью клавиш с открытым и закрытым замком. Равномерное мигание — 10 мин, 2 вспышки — 20 мин, три вспышки — 30 мин, четыре — 60 мин.
Кликните F для активации выбранного режима. Если индикатор СН2 погас, настройка завершена.

Теперь разберемся, как запустить автозапуск Шериф в циклическом режиме. По желанию можно выставить интервал автозапуска раз в 1, 2, 4, 12 или 48 часов. Алгоритм действий такой:

Кликните кнопку F дважды.
Войдите в режим выбора индикатора с двумя молниями.

Жмите на F для входа в этот раздел.
По темпу мигания определитесь установленное время. Равномерно — 60 мин, две вспышки — 2 ч, три — 4 ч, четыре — 12 ч.
Активируйте опцию кнопкой с закрытым замком.

Зная, какие кнопки нажимать в автозапуске Шериф, можно настроить пуск по времени. Более подробные сведения по программированию можно найти в инструкции по эксплуатации для своей модели сигнализации. Правильная установка настроек подтверждается постоянным свечением на дисплее значка с двумя молниями.

Как включить запуск по температуре

Не меньший интерес представляет вопрос, как работает автозапуск на сигнализации Шериф по температуре. Система гарантирует запуск мотора, если этот параметр опускается ниже заданной опции. При этом каждый очередной пуск происходит не раньше, чем через 40 минут.

Чтобы включить систему, сделайте следующее:

Кликните кнопку F дважды.
Перейдите в режим, когда мигает индикатор IMMO.

Жмите F, чтобы на дисплее остался только этот значок.
Определите установленную температуру по свечению индикатора: равномерно — +5, две вспышки — 0, три — -5, четыре – 10 и т. д.
Активируйте опцию путем нажатия на клавишу с закрытым замком.
Жмите F для активации статуса в системе.

Рассмотренная выше комбинация кнопок включает автозапуск сигнализации Шериф по температуре. При этом более точные по выбору настроек нужно смотреть в мануале к устройству.

Основные функции системы

Охрана

Динамический код CFMII.
Пассивная/активная постановка системы на охрану.
Дистанционное включение/выключение функции пассивной постановки (антирассеянность) системы на охрану.
Раздельное управление режимами включения/выключения охраны.
Возможность снятия с охраны в два этапа (AV-функция).
Функция пассивного иммобилайзера.
Программируемый персональный код отключения и управления системой.
Охрана при запущенном двигателе (функция «Поддержка зажигания»).
Возможность ручной постановки системы в режим полной охраны в любое время с помощью кнопки «Valet», даже при отсутствии ключа зажигания.
Дистанционное управление функцией «Паника» во всех режимах.
8 зон охраны.
Немедленное включение тревожной сигнализации при отключении/включении питания системы в режиме «Охрана».
Экстренный вызов кнопкой «Call» из салона автомобиля.

Блокировки

Управление реле блокировки НР-типа (требуется установка дополнительного реле).
Управление кодовым реле блокировки R350 (дополнительная опция, в комплект не входит).

Режим антиограбления («Anti-Hi-Jack»)

Дистанционное включение.
Автоматическое включение при включении зажигания или срабатывании линии «Стоп»(+).

Управление центральным замком

Встроенный универсальный силовой выход управления замками дверей.
Автоматическое безопасное блокирование дверей при включении зажигания, по нажатию педали «Стоп».
Безопасное последовательное открывание водительской, а затем пассажирских дверей автомобиля.

Режимы работы

Ограниченное время режима тревоги.
Обход зоны неисправности.
Память срабатываний.
Встроенное реле управления габаритными огнями.
Программирование длительности выходных сервис-импульсов каналов СН2, СН3.
Программируемая задержка вежливой подсветки 5/30/60 сек.
Управление штатным клаксоном автомобиля (требуется установка дополнительного реле).
Управление штатным модулем «Комфорт» автомобиля.
Импульсное управление внешними устройствами запуска двигателя.
Управления штатными системами аварийной сигнализации автомобиля.

Виды и модели

Рынок предлагает широкий выбор моделей и видов сигнализации Sheriff:

Sheriff ZX-925 – противоугонное устройство, оснащенное функцией обратной связи. Производитель предусмотрел наличие блокиратора силового агрегата, поэтому даже заведенный автомобиль будет под надежной защитой. Владелец может пользоваться опцией, благодаря которой все тревожные сигналы сохраняются. Имеется возможность управления дверными замками с помощью брелка. Пульт дистанционного управления действует в радиусе не больше 800. Система основана на динамической кодировке сигналов;
Sheriff ZX-757 – современное оборудование, которое тоже работает на принципе обратной связи. Радиус действия пульта дистанционного управления радует – 2 км. Основной отличительной особенностью оборудования является возможность подключения через CAN-шины. Охранная система позволяет пользоваться бесшумным режимом работы и защитой автомобиля при включенном двигателе;
Sheriff ZX-945PRO – это устройство сочетает в себе функции обратной связи и принцип динамического кодирования сигнала. Стоит отметить, что данная сигнализация входит в сегмент бюджетных. Дверные замки автомобиля можно открывать поочередно и точно также их закрывать. Техника прекрасно справляется с определением напряжения электрической сети и вычислением заряда батареи. В экстренных случаях на помощь автовладельцу приходит персональный код, с помощью которого тоже можно управлять охранной системой. Имеется специальная карточка LDT-920S, предназначенная для пассивной блокировки силового агрегата;
Sheriff ZX-1070PRO – автосигнализация, позволяющая удаленно запускать двигатель или настраивать его автозапуск. Владельца порадует широкий арсенал функций. Автоматический запуск работает на основе заранее настроенных параметров времени, температуры или заряда АКБ. Разработчик внедрил функцию «Антивор», благодаря которой в памяти устройства записываются все события, произошедшие с автомобилем;
Sheriff ZX-750PRO – еще один бюджетный вариант автосигнализации, где тоже имеется опция автозапуска силового агрегата. Двигатель автомобиля не так быстро изнашивается, потому что система дает возможность пользоваться функцией «Турботаймер». Но это касается только дизельных установок. Еще одна удобная опция «Антиграббер» – предотвращает действия злоумышленников.

Запуск и остановка работы двигателя брелоком

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». После того, как сигнализация была установлена и подключена – наступает время вопросов

Рассматривая на что способен автозапуск Sheriff стоит начать с самого простого. При первом использовании нужно знать, что большинство моделей шериф включают пассивный режим работы нажатием кнопки CH2. Для этого нужно:

После того, как сигнализация была установлена и подключена – наступает время вопросов. Рассматривая на что способен автозапуск Sheriff стоит начать с самого простого. При первом использовании нужно знать, что большинство моделей шериф включают пассивный режим работы нажатием кнопки CH2. Для этого нужно:

Остановиться;
Глушить машину не нужно;
Поставить ее на ручник;
Дважды нажать кнопку CH2.

Один короткий сигнал будет свидетельствовать о том, что заглушить двигатель удалось, также на брелоке появится мигающий значок

После этого достается ключ из зажигания (эта противоугонная система устанавливает время прокрутки стартера 0.6 секунды, что важно при автозапуске) и можно покидать машину. После того как выйдете из нее, нажмите кнопку блокировки дверей, повторное нажатие данной кнопки позволит заглушить машину

Некоторые автовладельцы рекомендуют поставить печь на минимальную температуру, чтобы было проще осуществить дистанционный запуск с брелка, и потом сесть за руль уже теплой машины, сократив время прогрева.

Завести машину можно теперь двойным нажатием на CH2. Удобно и то, что осуществить перечисленные операции можно как основным, так и дополнительным брелоком. Время автозапуска составляет около двух секунд. Чтобы принудительно отключить автозапуск достаточно после двойного нажатия CH2 при закуске двигателя, ещё дважды нажать на эту же кнопку.

Индикатор включения…

Текст

Индикатор включения/выключения автоматического запуска по темпе ратуре с установкой значений темпе ратуры автозапуска.

Индикатор включения/выключения периодического таймера автомати ческого запуска с установкой пара метров интервалов включения авто запуска.

Индикатор состояния дверей:

— включенно (двери заблокированы)

при включенном зажигании или в режиме «Valet» (сервисный режим).

— выключенно (двери разблокирова

ны) при включенном зажигании или в режиме «Valet» (сервисный режим).

Индикатор выполнения команд сис темой. Мигает фарами.

Индикатор срабатывания концевика капота. Мигает при срабатывании концевика капота в режиме «Охра на» или при постановке на охрану с открытым капотом.

Индикатор работы концевиков две рей. Пиктограмма двери мигает при срабатывании системы от концевых выключателей дверей или при поста новке на охрану с обходом неисправ ных (неготовых) дверных концевиков.

Индикатор срабатывания концевика багажника. Мигает при срабатыва нии концевика багажника в режиме «Охрана» или при постановке на охрану с открытым багажником.

Основные характеристики сигнализации Sheriff

Обзор основных параметров и характеристик автомобильной охранной системы Шериф:

напряжение питания в электросети автомобиля должно составить от 9 до 15 Вольт, поэтому потенциально устанавливать “сигналку” можно на мотоциклетную технику;
при включенном режиме охраны величина потребления тока противоугонным комплексом составит не более 20 мА;
наличие пяти программируемых каналов для управления дополнительным электрооборудованием;
оптимальная температура воздуха для микропроцессора после установки на машину должна составить от -40 до +85 градусов;
диапазон функционирования коммуникаторов (пейджеров) с обратной связью – не более 700 метров;
для дополнительного брелока без дисплея дальность работы составит 20 м;
радиус передачи экстренного сигнала от трансивера может быть до 1,6 км;
рабочая частота для отправки и получения сигналов по радиоканалу составляет 434 МГц.

Погодные условия и архитектура местности при плотной застройке в городе могут снизить радиус действия брелока Шериф в несколько раз.

Варианты подключения и программирования сигналки

Просто подключив сигнализацию Sheriff ZX 1070 по рекомендованной схеме, можно будет сразу пользоваться дистанционным запуском. Разве что, потребуется «обучить» систему воспринимать сигналы работы двигателя. Эту операцию по силам выполнить и владельцу, который затем настроит автозапуск по температуре или по времени. Другое дело, что выполненное подключение к таходатчику может оказаться неэффективным. Тогда, придется использовать другой вариант контроля работы ДВС, и именно тогда надо будет программировать систему, меняя значения опций.

Как подключить автозапуск

Основной блок сигнализации, о которой идет речь, снабжен 6-контактным разъемом, клеммы которого соединяют с контактами замка зажигания. Разрывать штатную проводку вам не потребуется:

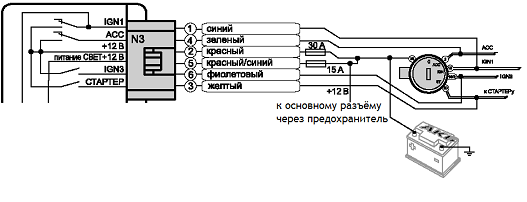

Подключение «силового» разъема

Питание к сигналке Sheriff ZX 1070 идет через провод основного разъема (12-й). Для питания ламп предусмотрен провод, который выходит из 6-контактного клеммника (шнур «5»). Ну а шнур «2» из этого же клеммника получает напряжение, подводимое затем к контактам «ACC», «15», «15/2» и «30».

Если контакт «15/2» не используется, просто не выполняйте подключение «фиолетового» кабеля. Его тогда нужно заизолировать.

Как только сработает концевик ручника, в течение 10-ти минут система будет подавать ток в цепи зажигания. Что верно для авто, оборудованных МКП. Получается, все машины с «механикой» автоматически получат опцию турботаймера, которую в сигналке Sheriff ZX 1070, по идее, включают отдельно. Еще, в инструкции изготовитель не указывает, как подключать обходчик иммобилайзера. Сам модуль обхода (провод от обмотки реле) соединяют с выходом CH4. А убедившись, что автозапуск действует, сразу присвойте функции SF11 значение «2». Использовать значение «1», заданное по умолчанию, в реальных условиях не рекомендуется, о чем говорят отзывы владельцев.

Как правильно выполнить программирование

Допустим, вы подключили сигналку к таходатчику двигателя.

Настраиваемые функции автозапуска

По умолчанию значения подходят для бензиновых ДВС. Можете поменять задержку включения стартера (SF9), а также тип подключения провода «17»:

Если шнур «17» соединен с контактом лампы заряда АКБ (вывод обмотки подмагничивания), функции SF7 придают значение «2». Напряжение при успешном запуске должно составлять 12 Вольт.
Система может измерять напряжение бортсети (провод «17» остается неподключенным). Опции SF7 тогда присваивают значение «3». Успешный запуск эквивалентен возрастанию напряжения на 0,6 Вольт.

Отзывы говорят о том, что последний вариант контроля в некоторых авто сочетается не со всеми значениями функции SF8. Нужен «долговременный» интервал, и поэтому подходят варианты «4х2» или «4х4» секунды.

Рассмотрим, как зайти в режим программирования:

Авто снимают с охраны, включают зажигание;
В течение 5 секунд нажимают кнопку Valet трижды, следует 1 сигнал сирены;
Нажимают Valet 1 раз, последуют 2 сигнала;
В течение 5 секунд зажигание выключают и включают.

Менять установленное значение нужно нажатиями клавиши «1», расположенной на брелоке. Переход от первой опции к следующим выполняют нажатиями кнопки Valet. Чтобы выйти из сервисного режима, выключают зажигание или не производят никаких действий 10 секунд. Желаем успеха.

Возможные проблемы и их решение

Если сигнализации Sheriff не реагируют на подаваемые с брелка команды, нужно убедиться в правильности установки антенны. Ее нужно монтировать на достаточном расстоянии от металлических деталей. Не менее распространенной проблемой является ложное срабатывание сирены. В таком случае чувствительность датчиков настраивают в соответствии с указанными в инструкции параметрами. Если двери при включении охранного режима не блокируются, проверяют состояние проводки. Поврежденные кабели заменяют.

Автомобильные сигнализации Sheriff (термин «охранные системы» к ним по современным меркам малоприменим) – это классический пример бюджетных устройств нижнего ценового сегмента, которые покупаются исключительно по принципу «чтобы двери открывались и диодик моргал, авось не залезут»). Под этой маркой продолжают поставляться откровенно устаревшие модели: например, сигнализация Sheriff APS-2500 по сей день использует алгоритм Keeloq, не защищавший от кодграбберов и десять лет назад. В более «свежих» и сложных системах вместо реального технического усовершенствования применяются дешевые трюки маркетологов, вводящие среднестатистического покупателя в заблуждение.

Как пример – инструкция для сигнализации «Шериф ZX-1090 PRO» указывает на использование в ней некоего кода DISARM DIALOG. С точки зрения покупателя логично предположить, что речь идет о диалоговом коде, который считается сейчас максимально защищенным от интеллектуального взлома. На самом же деле диалоговый код (сомнительной сложности) здесь используется только в основном брелоке: для нормального использования всего комплекта его приходится отключать(!), иначе дополнительный брелок не будет снимать машину с охраны.

О полноценном диалоговом коде на уровне систем StarLine (в дизайне брелоков Sheriff прослеживается явная мимикрия с системами StarLine второго поколения) или Pandora говорить нельзя.

Более-менее отвечающими современным требованиям можно назвать только последние модели Sheriff наподобие ZX-1095, где предусмотрена работа с CAN-шиной и валидация меткой транспондера. Однако по-прежнему она оснащается дополнительным брелоком без поддержки диалогового кода, и для полноценного использования обоих брелоков приходится переходить на примитивный динамический код. Таким образом, сколько-то значимой конкуренции в среднем ценовом диапазоне Sheriff обеспечить не может, и фактически основные продажи этой марки приходятся на максимально бюджетные линейки.

Функции

Функции, поддерживаемые ZX-1070:

режим защиты от ограбления (с дистанционным и автоматическим включением);
пассивный иммобилайзер;
поддержка 2-этапного отключения защиты;
аварийное кодовое отключение (при поломке пульта);
вызов владельца из салона;
управление штатным блоком центрального замка;
обход неисправной зоны при включении защиты;
автоматический запуск силовой установки;
энергонезависимая память состояния.

Плюсы и минусы

Преимущества сигнализации, отмеченные владельцами в отзывах:

низкая стоимость;
большая дальность приема сигналов;
реализован алгоритм автоматического прогрева двигателя;
предусмотрен коммуникатор с каналом обратной связи.

Недостатки охранного комплекса:

в прилагаемой документации допущены ошибки;
отмечены проблемы с автоматическим запуском мотора;
для реализации автоматического запуска требуется приобретение отдельного датчика температуры;
ложные срабатывания от сильного шума (не корректируются изменением чувствительности датчика).

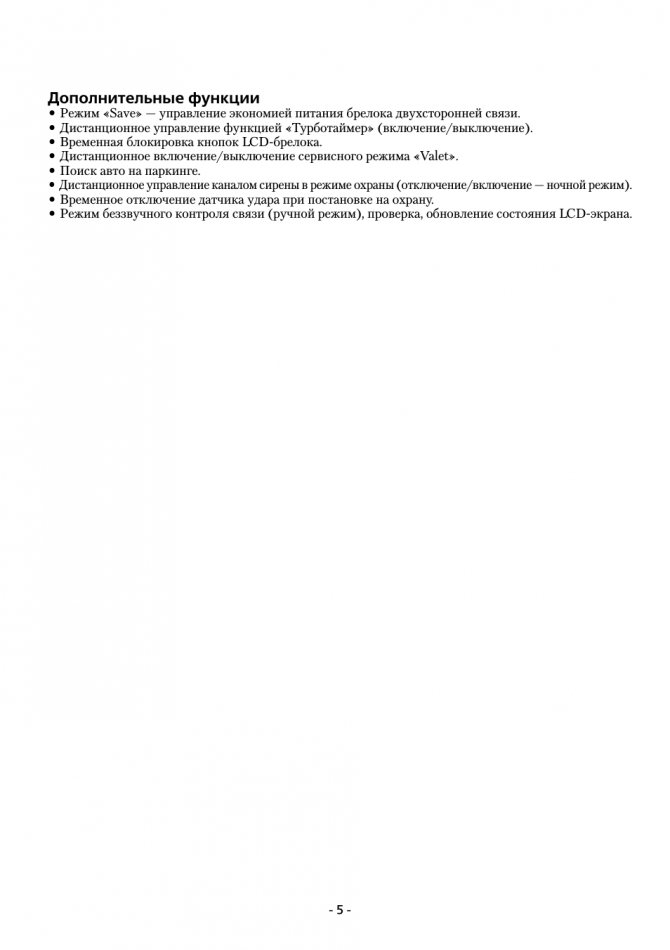

Дополнительные функции

Текст

Дополнительные функции

•

Режим «Save» — управление экономией питания брелока двухсторонней связи.

•

Дистанционное управление функцией «Турботаймер» (включение/выключение).

•

Временная блокировка кнопок LCD брелока.

•

Дистанционное включение/выключение сервисного режима «Valet».

•

Поиск авто на паркинге.

•

Дистанционное управление каналом сирены в режиме охраны (отключение/включение — ночной режим).

•

Временное отключение датчика удара при постановке на охрану.

•

Режим беззвучного контроля связи (ручной режим), проверка, обновление состояния LCD экрана.

Нажмите кнопочный выключатель …

Текст

•

Нажмите кнопочный выключатель «Valet» 3 раза. Вы услышите один короткий сигнал сирены. Нажмите кнопку «Valet» еще 3 раза. Вы услышите длинный сигнал сирены, подтверждающий, что система готова к программированию новых передатчиков. (четвертое нажатие сопровожда ется двумя короткими сигналами, пятое — тремя, шестой звуковой сигнал — длинный);

•

Нажмите кнопку 1 (см. рис. 1) первого брелока передатчика. Система подтвердит запись нового кода брелока в память звуковым сигналом;

•

Нажмите кнопку 1 (см. рис. 1) второго брелока передатчика. Система подтвердит запись нового кода брелока в память звуковым сигналом;

•

Повторите операцию 3 для остальных передатчиков;

•

Для выхода из режима программирования передатчиков:

а) выключите зажигание или б) подождите 8 сек не производя никаких действий.

Вы услышите один короткий и один длинный сигналы сирены, подтверждающие выход из режима

программирования передатчиков, а СИД системы погаснет.

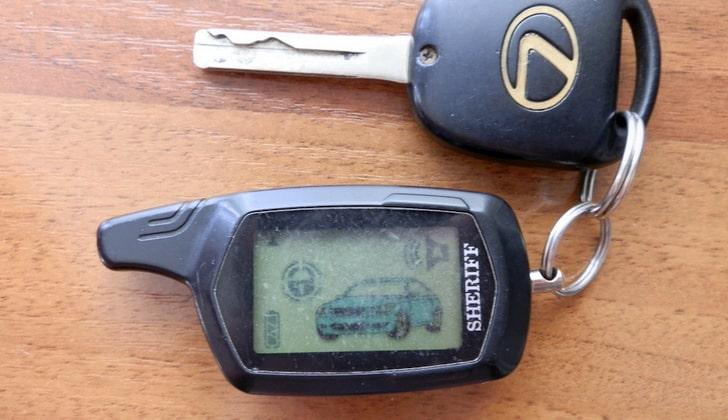

Брелок Шериф aps95lcd b4 не работает: причины

Пульт перестал выполнять ваши команды? Вы не можете поставить и снять автомобиль с охраны. Не помогает даже привязка коммутатора к системе. В чём же причина? Одним из решений проблемы может быть новая активация брелка. Выньте элемент питания из пульта на несколько секунд и заново поставьте его. Не помогает? Рассмотрим другие причины:

повреждение контактов печатной платы, расположенной внутри коммутатора. Отремонтируйте пульт своими силами, или отдайте его специалистам;
помехи, препятствующие нормальной связи коммуникатора с блоком управления.

Узнайте всё про программирование брелка Шериф.

Инструкция к автосигнализациям Sheriff

Охранные системы американского бренда SHERIFF укомплектованы подробной инструкцией по использованию. Не каждый владелец способен включить сигнализацию после монтажа. В таких случаях рекомендуется обращаться в соответствующий сервис.

Подключение устройства

Принцип подключения сигнализации Шериф с автозапуском и без него универсален для всех моделей данной марки.

Подключать сигнализацию нужно в следующем порядке:

Установка блока управления системы охраны. В свободное место за торпеду производится монтаж электронного модуля сигнализации.
Установка сирены в подкапотном пространстве. Динамик следует направить вниз для лучшего рассеивания звука и исключения возможности попадания влаги в устройство.
Установка концевиков капота и багажника.
Датчик удара устанавливается между копотным пространством и салоном автомобиля.
Производится подключение всех датчиков к блоку сигнализации согласно схеме, изображенной ниже.

Типовая схема подключения охранной сигнализации Шериф Принципиальная схема подключения замка зажигания к системе охраны

К габаритам автомобиля подключается красно-синий провод, затем коммутируется на главный блок охранной сигнализации. Вразрез красного провода подключается реле блокировки запуска двигателя.

Разбираемся с назначением 6-го контакта

Шестая клемма реле предназначена для подключения следующих опций:

цепь защиты пуска стартера;
эмуляция срабатывания педали тормоза для цепей дистанционного запуска двигателя автомобилей с автоматической коробкой передач.

Типичные ошибки пользователя

После длительной эксплуатации охранной сигнализации были замечены ошибки только в системе дистанционного запуска двигателя. Причины могут быть разные начиная от плохого контакта концевых и заканчивая сбоем программного обеспечения.

Таблица 1. Типичные ошибки сигнализации Шериф

Тип и длительность сигнала	Причины неисправности
Один короткий сигнал	Не запрограммирован сигнал тахометра
Два коротких сигнала	Нет сигнала положения ручного тормоза
Три коротких сигнала	Не установлен рычаг механической коробки передач в нейтральное положение
Четыре коротких сигнала	Зарезервирован
Пять коротких сигналов	Нет связи с концевиком капота автомобиля
Шесть коротких сигналов	Отсутствует связь с концевым выключателем педали стоп
Один длинный и один короткий сигнал	Отсутствие сигнала зарядки АКБ в течение 60 сек.
Один длинный и два коротких сигнала	Отсутствует сигнал с тахометра
Один длинный и три коротких сигнала	Нет сигнала с генератора
Один длинный и четыре коротких сигнала	Остановка двигателя при отсутствии сигнала тахометра
Один длинный и пять коротких сигналов	Повысились обороты холостого хода выше 4000 об/мин
Один длинный и шесть коротких сигналов	Напряжение бортовой сети выше 16 вольт
Один длинный и семь коротких сигналов	Сработала охранная сигнализация

Программная настройка системы

Программирование системы охраны Шериф производится следующим образом:

Машина снимается с охраны.
Включаем зажигание.
На брелке необходимо зажать кнопку Valet на 5 секунд.
После звукового сигнала необходимо зажать кнопку повторно.
После звукового сигнала выключаем зажигание.

Кнопка «START/STOP»

Кнопка старт/стоп предназначена для запуска либо остановки двигателя автомобиля. Пуск мотора выполняется двойным нажатию кнопки «старт» в течение 2 сек. Нажатием кнопки «стоп» можно принудительно остановить работу двигателя автомобиля. Индикация работающего двигателя на брелоке — это индикатор дыма. Активация данной функции производится в настройках сигнализации.
