ИНСТРУКЦИЯ ПО МОНТАЖУ АВТОСИГНАЛИЗАЦИИ EXCELLENT CONTINENT

Установка сигнализации EXCELLENT производится только в салоне автомобиля! Обычные места установки сигнализации Exellent Continent (базового блока): за приборной панелью, под центральной консолью, на щитке моторного отсека и т.п. Если автомобиль укомплектован собственной системой дистанционного управления, базовый блок следует располагать не менее чем в 30 см от приемного устройства блока ДУ автомобиля.

Антенна базового блока должна быть расправлена и расположена в удалении от штатных проводов и кузова автомобиля.

Монтаж соединений электропроводки следует производить при отключенных разъемах системы автосигнализации Exellent, если возможно, отсоединенном аккумуляторе. Соединение общего провода системы сигнализации (черного) с “массой” автомобиля должно быть очень надежным!

Под капот протягиваются следующие провода: зеленый с серым – к концевому выключателю капота, коричневый – к сирене, желтый – к реле блокировки зажигания/стартера (по усмотрению владельца реле блокировки зажигания можно устанавливать в салоне).

Сирена устанавливается под капот в недоступном для угонщика месте, рупором вниз или вбок, и крепится саморезами. Коричневый провод от базового блока подключается к “+” сирены, “-” сирены подсоединяется к “массе” автомашины.

Концевые выключатели капота и багажника врезаются в защищенные от влаги места, причем эти места должны быть недоступны при закрытом капоте и багажнике. Необходимо периодически смазывать трущиеся части концевых выключателей во избежание заедания и коррозии.

Датчик удара устанавливается в центре салона на металл кузова или обивку, и крепится саморезами или липкой лентой. Это позволяет получить равномерную чувствительность по периметру автомобиля.

Микроволновый датчик устанавливается между передними сиденьями и крепится при помощи липкой ленты. Выбирая место, помните, что наличие рядом с датчиком незакрепленных металлических предметов или емкостей с жидкостью может привести к ложным срабатываниям!

Если система сигнализации Exellent Continent укомплектована пейджером, передатчик необходимо располагать подальше от базового блока.

При подключении электроприводов замков дверей помните, что их суммарное потребление не должно превышать 15 А.

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ АВТОСИГНАЛИЗАЦИИ EXCELLENT CONTINENT

Светодиод	Состояние функции
серия частых вспышек (3 раза в секунду)	функция выключена
серия редких вспышек (3 раза в 2 секунды)	функция подключена , выбрано одно из значений функции
горит непрерывно	ступень выхода из программирования

ОПЕРАТИВНЫЙ БЛОК СИГНАЛИЗАЦИИ EXCELLENT

Для входа в оперативный блок программирования включите зажигание, после этого нажмите и удерживайте кнопку 1 брелока в течение 2-х секунд. Система сигнализации Exellent Continent подтвердит переход в режим программирования , подав длинные звуковой и световой сигналы. Светодиод сначала часто мигает (3 секунды), затем постоянно горит.

После этого можно выключить зажигание.

Подключение или отключение функций можно производить за один сеанс программирования системы сигнализации Exellent Continent. Кнопкой 3 брелока Вы последовательно перебираете функции, кнопкой 2 подключаете, кнопкой 1 отключаете их.

Таким образом, нажимая на кнопку 3 брелока, Вы продвигаетесь по “лестнице” функций. Подтверждая переход со ступени на ступень, система автосигнализации подаст короткий звуковой сигнал. Количество вспышек светодиода покажет, на какой ступени “лестницы” Вы находитесь:

непрерывное горение светодиода – ступень для выхода из программирования нажатием кнопки 2
2	тихая постановка и снятие с охраны
3	иммобилайзер
4	автопостановка
5	запирание дверей при автопостановке
6	автоматическое запирание замков дверей при включении зажигания и во время поездки
7	имитация неисправности в системе зажигания – создает впечатление перебоев в системе зажигания
8	отключение сирены (и парковочных огней) в режиме тревога
9	AntiHiJack ; ступень для программирования функций метки. Подключение или отключение этой функции отменяет функции метки

Нажатие на кнопку 2 подключает (3 коротких звуковых сигнала), а нажатие на кнопку 1 отключает (2 коротких звуковых сигнала) функцию. Если функция не подключена – светодиод мигает часто, если подключена – редко. При отключении функции световой сигнал подтверждения будет левыми указателями поворота. Помните, что световые сигналы подтверждения будут только в том случае, если Вы изменяете состояние функции.

Обзор функционального ряда охранной системы fighter evolution 2

Благодаря возможности сигнализационной системы работать на gsm частотах, скорость передачи данных является очень высокой, что является положительным моментом для большинства пользователей. Основными качествами охранной системы этого типа, поклонники бренда называют:

высокая чувствительность к предмету постороннего проникновения;
возможность контролировать все рабочие процессы системы и настраивать, её используя для этого мобильный телефон;
наличие функции автозапуска и дистанционного запуска двигателя;
процесс авторизации нового пользователя производится путём введения ним индивидуального пин-кода, что повышает охранную продуктивность системы;
возможность выбора режима охраны – тихий, громкий или вибрационный;
охранная система имеет встроенный иммобилайзер;
возможность использовать функцию светодиодной подсветки салона автомобиля.

Качества охранной системы fighter, позволяют отнести её к ряду сигнализаций бюджетного варианта. Модель evolution 2 – это средний вариант в плане продуктивности и цены, если сравнивать с другими устройствами модельного ряда. Но её охранные возможности позволяют уберечь транспортное средство от постороннего проникновения полностью.

Сигнализация имеет все необходимые приспособления для продуктивной, качественной работы, отвечает всем стандартам качества, не вызывает дополнительных сложностей в плане использования, не мешает работе другого дополнительного оборудования. Автосигнализация подходит для работы с большинством современных автомобилей.

Инструкция по эксплуатации

При использовании автомобильной сигнализации Экселент может потребоваться выполнение таких действий:

Включение охранной функции. При неактивном зажигании коротко нажимают кнопку брелка. Выполнение действия сопровождается световой и звуковой индикацией.
Автозапуск двигателя. Выполняется при включенном охранном режиме. Для активации мотора 2 раза нажимают на кнопку 1.
Включение сервисного режима. При необходимости передачи транспортного средства на ремонт отключают защитные функции, после чего удерживают кнопку 2 пульта управления. Клавишу отпускают после звукового сигнала. Отключить сервисный режим можно, нажав кнопку 1.
Поддержка зажигания. После включения силового агрегата и снятия системы с охранного режима дважды нажимают кнопку 1 на брелке.
Отпирание дверей. Действие осуществляется поэтапно. После двукратного нажатия кнопки 2 при отключенных защитных функциях сначала открывается водительская дверь, а затем остальные.

Для отключения охранного режима нажимают клавишу 2.

Как включить звук на брелке Старлайн
Pharaon LC 100 инструкция по эксплуатации
Автосигнализация SKY
Centurion X6

Какие виды сигнализации Экселент можно установить

Я работаю с такими наиболее востребованными и функциональными системами охраны, как Экселент революшн 4 и 5 поколения. Эти системы получили наибольшее распространение среди владельцев дорогих авто и пользуются постоянным спросом большого количества водителей. Комплексы способны обеспечить надежную охрану любого транспортного средства, подать сигнал тревоги или заблокировать электронику машины, запуск ее двигателя тогда, когда ею попытаются завладеть преступники.

Отличия между этими вариантами не такие большие, но так как 5 поколение более современно, то оно несколько доработано и усовершенствовано. Встречаются водители, которые принципиально не хотят переходить с 4 на 5 версии устройства, так как привыкли к использованию именно Экселент революшн 4.

Датчики перемещения и наклона

Датчик перемещения измеряет собственное ускорение и на основании зафиксированных данных информирует владельца о движении транспортного средства. После обработки данных подаются сигналы трех видов:

Авария. В случае ДТП на телефон автовладельца поступают соответствующие сообщения с указанием направления и типа удара.
Наклон. Определяется критический угол наклона, по достижении которого активируется сигнал тревоги. Для срабатывания датчика изменение наклона до критического значения должно пройти менее чем за 10 секунд. Автовладелец при этом будет оповещен соответствующим сообщением.
Движение. Датчик собирает сведения о минимальном игнорируемом значении ускорения и скорости, необходимой для срабатывания тревоги. Владелец также оповещается о движении автомобиля.

Характеристика автосигнализации Excellent

Автосигнализация Экселент — не особо популярная противоугонная система, если сравнивать с флагманами сигналок. Тем не менее, эта противоугонная установка также заслуживает внимания, поскольку предлагает потребителям большой набор различных функций. Для начала рассмотрим основные особенности системы.

Комплектация и особенности

В комплект сигналки, вне зависимости от модели, входят такие элементы:

сирена;
реле блокировки;
управляющий модуль;
датчик удара, также может входить датчик объема и наклона;
два пульта для управления — один с обратной связью, один без;
антенна;
светодиодный индикатор;
монтажные провода для подключения.

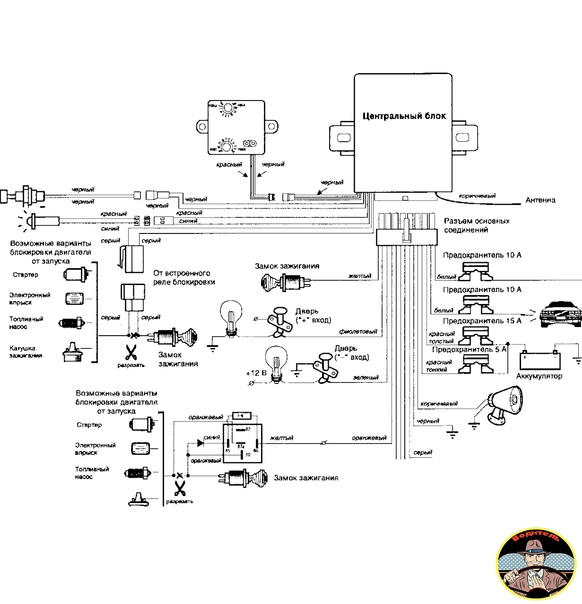

Схема для подключения противоугонной установки

Что касается основных особенностей (рассмотрены на примере модели Revolution 3):

Блок автомобильной сигнализации включает в себя контроллеры удара и наклона, обладает 8 выходами, при этом два из них могут иметь разную полярность. При установке на каждый выход можно назначить определенный алгоритм работы.
В случае с моделью Revolution 3 предусмотрена возможность подключения автосигнализации одним кабелем к штатным кнопкам машины, которые расположены на рулевом колесе. То есть данная особенность позволяет реализовать еще один рубеж отключения охраны транспортного средства в том случае, если ключи будут украдены.
Основное отличие управляющего модуля данной модели заключается в сниженном энергопотреблении. Когда автомобиль поставлен на охрану, система будет потреблять примерно 8 мА. Кроме того, сама сигналка является полностью бесшумной, поскольку в этой модели отсутствуют встроенные реле.
Принципиальное отличие этой модели от других заключается в том, что при необходимости программное обеспечение сигнализации может быть обновлено без ее снятия, для этого используется шина данных. Однако стоит учитывать, что сам блок функционирует не сам по себе, а осуществляет управление большим комплексом посредством встроенной шины данных. К данной шине подсоединяет контроллер объема, GSM-девайсы, а также различные модули (CAN, запуска, Slave) и расширители выходов. Вся система управляется с помощью пультов, при этом каждый брелок обладает надежной усиленной защитой (автор видео — Сергей Ященко).

Функциональные возможности

Вкратце о функциях, которыми обладает сигнализация Excellent:

моментальная активация сирены при незаконном проникновении в авто;
блокирование силового агрегата, для этого используются две независимые цепи;
функция предупреждения — если кто-то дотронется до автомобиля или попытается открыть дверь, когда машина на охране, сирена издаст кратковременный звуковой сигнал;
опция дневной охраны — в данном случае датчик удара не работает;
возможность поставить автомобиль на охрану с заведенным мотором;
опции защиты от подбора, а также перехвата кодов;
опция паника — в данном случае сирена включается принудительно;
автоматическая диагностика, а также отключение вышедших из строя датчиков без потери защитных функций;
благодаря диодному элементу может быть осуществлен поиск вышедшего из строя контроллера либо перегруженного выхода;
индикация на пульте управления попытки взлома с указанием на схеме сработавшего контроллера;
благодаря использованию дополнительного канала у автовладельца есть возможность принудительной активации сирены или удаленного открытия двери багажного отделения;
предупреждение пользователя о разряде батарейки в пульте;
наличие энергонезависимой памяти — благодаря этому в ней сохраняются все коды и установленные дополнительно опции на протяжении десяти лет;
опция защиты от повторяющихся срабатываний актуальна в случае неверной регулировки контроллеров либо попытке провокации преступника;
также следует отметить энергонезависимой памяти состояния сигналки — если в бортовой сети произойдет скачок напряжения или вы отключите АКБ, при дальнейшем подключении все опции будут сохранены;
при необходимости автовладелец сможет перепрограммировать опции, а также информацию об установке с помощью компьютера;
опция автосервис — с ее помощью пользователь может отключить все функции, которые осуществляют блокировку мотора (автор видео — Сергей Ященко).

Модельный ряд

Наиболее распространенные модели сигналок Excellent:

Capital;
City;
Continent;
Fighter Excellent;
GSM;
Country;
Country 2;
Comfort 2;
Magic Label.

Технические характеристики

Автосигнализации Excellent свойственны следующие технические данные:

тип источника питания — бортовая сеть автомобиля с напряжением 9-18 В;
количество тока, потребляемого сигнализацией, находящейся в режиме охраны, — 10 мА;
входное сопротивление концевых выключателей — 2 кОм;
тип элементов питания брелка — батарейка А27;
диапазон рабочих температур — -40…+85 °С;
тип датчика чувствительности — магнитоэлектрический;
вес головного устройства — 250 г;
дальность действия основного брелка в режиме приема сообщений — 800 м;
радиус действия коммуникатора при передаче команд — 500 м;
дальность действия вспомогательного брелка — 15 м.

Комплектация

Стандартный комплект сигнализации включает следующие изделия:

головное устройство, снабженное микропроцессором;
основной брелок с жидкокристаллическим дисплеем и двусторонней связью;
вспомогательный коммуникатор без экрана и обратной связи;
датчик удара и изменения положения кузова;
реле блокировки двигателя и замка зажигания;
сирена;
антенный блок;
светодиодный элемент, используемый для оценки состояния охранной системы;
концевой выключатель для капота;
набор установочных кабелей с разъемами;
инструкция по эксплуатации и гарантийный талон.

Эксплуатация и установка сигнализации

Инструкция к сигнализации Excellent поставляется в комплекте к охранному комплексу. В руководстве, как правило, подробно описывается процесс монтажа и эксплуатации автосигнализации.

Согласно инструкции, сигнализация Excellent устанавливается следующим образом:

В салоне автомобиля размещается блок управления автосигнализацией. Для блока подбирается сложнодоступное место, защищенное от воздействия влаги и высоких температур.
Сирена устанавливается в подкапотном пространстве рупором вниз. Желательно размещать ее на расстоянии от блока цилиндров, поскольку высокие температуры могут вывести приборы из строя.
Следующим этапом размещаются датчики. В середине кузова авто — датчик удара. При таком расположении он фиксирует воздействия на машину со всех сторон. Согласно инструкции, к сигнализации Fighter Excellent устанавливаются прочие датчики, идущие в комплекте с системой.
Антенна крепится к лобовому стеклу автомобиля таким образом, чтобы ее хорошо было видно, поскольку основной ее функцией является прием и передача сигналов. Размещать ее рядом с металлическими деталями кузова нельзя, поскольку их близость может негативно повлиять на качество приема сигнала.
Световой индикатор крепится в районе лобового стекла. Цепь после подключения охранного комплекса защищается при помощи предохранителя.

Термины

Текст

Термины

Система

автомобильная охранная система Excellent

Брелок

миниатюрный радиопередатчик с кнопками, нажимая на которые Вы управляете охранной системой.

Брелок метка

помимо команд управления системой, самостоятельно передает в эфир команды присутствия владельца.

ПИН код

персональный идентификационный номер число, ввод которого разрешает управление системой без брелка.

Установщик

фирма или частное лицо, которое оборудует Ваш автомобиль охранной системой.

Пейджер

устройство, позволяющее получать информацию о срабатывании системы за пределами слышимости сирены.

Вход

линия, по которой система получает информацию от датчиков.

Выход

линия, по которой система управляет устройствами (например, сиреной или блокировками).

Особенности сигнализаций Excellent

В целом продукция под торговой маркой Excellent относится к бюджетному классу, тем не менее, некоторые ее возможности принадлежат к более высокому уровню. В частности, возможность связи как по радиоканалу через брелок, так и через gsm-приемник сильно повышают ее мобильность и возможность получения оперативных данных о состоянии автомобиля. Также эти системы обладают большим количеством выходов и входов для дополнительных датчиков. Еще одной особенностью, присущей Файтерам, является очень низкий ток потребления в режиме охраны – не более 8мА, благодаря чему автомобиль может долгое время находиться под охраной без опасности разряда аккумулятора. А отсутствие в основном блоке встроенных реле делает эту сигнализацию полностью бесшумной при работе.

Самое главное отличие — в том, что она имеет открытую архитектуру, то есть не является законченным устройством (как стационарный компьютер) и позволяет проводить апгрейд, добавляя новые модули.

Автосигнализация Excellent Continent 2

Мгновенный переход в режим тревога при открытии любой двери, капота или багажника, включении зажигания, срабатывании второго уровня датчика удара или внутренней зоны микроволнового датчика, а также при воздействии электрошока
Световая и звуковая индикация тревоги и смены режимов
Блокировка запуска двигателя по двум независимым цепям
Режим предупреждения — система подает короткий звуковой сигнал при прикосновении или при приближении к автомобилю
Световая дорожка/свободные руки — освещение при помощи парковочных огней дороги до подъезда или при выходе из гаража (на 30 секунд) позволит также выгрузить багаж из автомобиля (если руки будут заняты), заранее нажав на кнопку брелока
Режим дневной с отключением датчика удара и микроволнового датчика
Режим оживленная улица с отключением зон предупреждения датчиков
Режим тихий дворик — увеличение зон датчиков до максимума, когда наличие посторонних близко к автомобилю не предполагается
Постановка на охрану с работающим двигателем
Охрана с работающим двигателем без ключа в замке зажигания
Тихая постановка и снятие с без звукового сигнала
Перепостановка при случайном снятии с охраны
Защита от подбора (AntiScanner) и перехвата кода (AntiGrabber) — система использует технологию Keeloq Code Hopping американской фирмы Microchip Inc.
Отдельный выход на пейджер позволяет системе автосигнализации управлять им независимо от сирены автосигнализации и парковочных огней
Режим паника — принудительная тревога
Управление электроприводами замков дверей — система автосигнализации имеет встроенные сильноточные реле для непосредственного подключения электроприводов
Проверка всех датчиков и отключение неисправных без потери защитных функций
Регулировка чувствительности датчиков с брелока
Автоматическая коррекция чувствительности датчиков (ISLATM) исключает повторяющиеся срабатывания даже в случае суровой непогоды или колебаний почвы от большегрузного и железнодорожного транспорта
Защита выходов от перегрузки при сохранении работоспособности системы автосигнализации индикация неисправного датчика или перегруженного выхода при помощи многофункционального светодиода (СИД)
Индикация попытки вторжения с указанием сработавшего датчика
Выходы дополнительных каналов позволяют принудительно включить сирену автосигнализации, дистанционно открыть электрический замок капота или привести в действие какие-либо устройства автомобиля
Индикация разряда батарейки брелока
Возможность использования ручного переключателя для постановки на автосигнализации и снятия с автосигнализации (повышенной секретности)
Защита от повторяющихся срабатываний (например, при провокациях угонщика или неправильной регулировке датчиков) — входы датчиков отключаются после четырех срабатываний, а входы дверей, капота, багажника и вход зажигания — после шести. Входы датчика удара и микроволнового датчика подключаются вновь, если открыли дверь, капот, багажник или включили зажигание
Энергонезависимая память состояния системы автосигнализации — возвращает систему автосигнализации в тот режим, который был до снятия питания или критического понижения напряжения аккумулятора. При отключенном питании система автосигнализации в течение 25 лет помнит все использованные коды и дополнительно подключенные функции
Возможность компьютерного программирования функций автосигнализации, данных об установке автосигнализации, информации о владельце под Windows95 — каждая охранная система автосигнализации становится индивидуальной
Автосервис — позволяет временно отключить функции автосигнализации, автоматически блокирующие двигатель или переводящие систему автосигнализации в режим автосигнализации до следующей команды с брелока

Возможности управления автосигнализации excellent

Вот основной инструментарий для использования автосигнализации excellent, благодаря которому ее выбирает каждый человек, который ценит безопасность в сочетании с простотой:

Управление функций сигнализации происходит посредством двух приборов – это брелок и миниатюрный брелок-метка. На первом устройстве имеется всего три кнопки, которых достаточно, чтобы безопасность автомобиля была на самом высоком уровне. Некоторые сложные команды, к примеру, процесс подготовки двигателя к поездке в холодное время года, задаются последовательными нажатиями нескольких кнопок;
Magic Label – брелок-метка. Задача этой метки состоит в том, чтобы эффективность охраны автомобиля была максимальной. Она постоянно передает в эфир информацию о том, находится ли водитель в транспорте, или же нет. От ее сигналов зависит работа функций установки и снятия режима охраны и другие возможности.

Чтобы активировать метку, достаточно нажать кнопку на ней. Если зуммер не издает никаких сигналов, значит она отключена. Активация охраны происходит путем длинного нажатия кнопки 3-5 секунд. Выключение происходит также.

Интересные возможности сигнализации excellent

Excellent имеет массу достоинств по сравнению даже с более дорогими устройствами, так как создавалась нашими инженерами, которые знают, что нужно отечественному автовладельцу:

Она способна работать в системе автомобиля при окружающей температуре воздуха -40 C до +85 C. То есть, защита двигателя и салона будет работать как в жаркое лето, так и при большом сибирском морозе, поэтому тревоги по поводу ее работоспособности здесь быть не должно;
Здесь имеется встроенное реле, с помощью которого можно выполнять управление центральным замком;
Встроенной системой контроля периодически проверяется каждый датчик. Она выключает испорченный датчик из общей рабочей цепи, при этом их функции выполняются в полной мере резервными силами;
Автоматизация управления системой возможна благодаря тому, что в данном комплексе охраны применяется дистанционная метка 2, 44 ГГц. Также она требует дополнительную авторизацию от водителя;
Брелок позволяет работать с автомобилем дистанционно, при этом есть возможность даже удаленного запуска двигателя.

Помимо этого, excellent предоставляет и массу других возможностей (для многих из которых предусмотрен отдельный датчик), перечислять которые можно очень долго. В одном можно быть полностью уверенным – при малейших неприятностях звук сигнала тревоги будет слышен владельцу машины сразу, и он сможет предпринять своевременные меры по защите своего имущества.

Установка от g00d.pro

Хотите обезопасить машину, область двигателя, получить возможность управлять транспортным средством дистанционно и своевременно реагировать на любые опасности? – тогда обязательно обращайтесь ко мне за услугой установки комплексов защиты и блокировки excellent 4 и 5 поколения! Эти устройства позволяют обеспечить максимальный уровень защиты машины и исключают какие-либо неприятности.

С помощью Экселент революшн Вы сможете отслеживать состояние двигателя, контролировать многие функции в автомобиле, и всегда быть уверенным в том, что в случае какой-то проблемы сигнал тревоги тут же сообщит Вам о происшествии. Обращайтесь за монтажом комплекса охраны excellent и сделайте свое транспортное средство более безопасным!

Процесс установки

Обращаясь ко мне, Вы получаете только самый качественный сервис и возможность надежной защиты двигателя и других частей авто от злоумышленников. При установке любой выбранной системы безопасности выполняются следующие типичные шаги:

Первым делом в установке, рассматривается ли сигналка или иммобилайзер, происходит подключение соответствующих контактов оборудования авто и устройства. В автомобиле для этого предусмотрена специальная шина. Монтаж противоугонных комплексов – дело сложное и трудоемкое, которое обычно требует большого внимания и аккуратности;
Следующим шагом происходит настройка смонтированной системы охраны ТС. Проверяется правильность подключения всех контактов, происходит программирование функций и сохранение примененных настроек.

После этого настройка системы завершается, и она готова к использованию. Остается только пройти обучение управлению установленным в автомобиле оборудованием и можно смело отправляться в путь!
