Инструкция и руководство для sheriff zx-750 на русском

Виды и модели

Версии автосигнализаций Шериф, которые можно найти в продаже:

1. Sheriff ZX-925. Противоугонная система с опцией обратной связи оснащена программируемым блокиратором двигателя и может охранять авто с заведенным мотором. Имеется память сохранения тревог, а также возможность управления дверьми от замка зажигания. Фактический радиус действия брелока при идеальных условиях местности составит около 800 метров. В системе используется динамическая кодировка связи.
2. Sheriff ZX-757 – интерактивная модель сигнализации с обратной связью и диалоговым шифрованием команд с радиусом действия брелока около 2 км. Основная особенность этой версии заключается в возможности подключения системы через цифровой CAN-интерфейс. Имеется бесшумный режим охраны автомобиля, а также защиты транспортного средства с запущенным двигателем.
3. Sheriff ZX-945PRO – бюджетный вариант сигнализации с обратной связью и динамической кодировкой сигнала. Есть возможность последовательного отпирания дверных замков в авто, а также повторное их закрытие при отключении зажигания с включенным «Турботаймером». Кроме того, система может определить напряжение в электросети автомобиля и вычислить разряд аккумуляторной батареи. Для экстренного управления сигнализацией может использоваться персональный код доступа. Имеется режим пассивной блокировки двигателя с применением карточки LDT-920S.
4. Sheriff ZX-1070PRO – модель с дистанционным запуском двигателя и обширным функционалом. Пользователь может запускать мотор автомобиля по таймеру, в определенное время, а также при снижении температурного значения до указанного порога. Для регистрации всех произошедших с сигнализацией событий применяется опция «Антивор».
5. Sheriff ZX-750PRO – бюджетная версия сигнализации с автозапуском мотора. Имеется опция «Труботаймер», благодаря которой пользователь может предотвратить быстрый износ силового агрегата, работающего на дизельном топливе. Есть возможность управления электрическими стеклоподъемниками при включении режима охраны. Функция «Антиограбление» позволит предотвратить кражу транспортного средства в случае насильственного захвата авто.

Основные функции системы

Охрана

1. Динамический код CFM II.
2. Срочный вызов клавишей Call изнутри машины.
3. Пассивная и активная система включения охранной системы (автозапуск).
4. Автозапуск сигнализации, при попытке отключить питание или антенный блок в режиме «Охрана».
5. Удаленный контроль по функциям пассивной остановки (т.н. антирассеянность) сигнализации на защиту.
6. 9 охранных зон.
7. Независимый тип управления режимами активации и деактивации системы.
8. Удаленный контроль функции «паника» в любом режиме.
9. Двухэтапный алгоритм отключения защиты (AV — функция).
10. Ручное включение охранной сигнализации, при помощи клавиши Valet, без необходимости наличия ключа зажигания.
11. Система иммобилайзера пассивного типа.
12. Защита при работающем моторе (автозапуск системы «AnyStop»).
13. Личный алгоритм (защитный код) деактивации и контроля системы.

Блокировки

1. Контроль состояния кодового модуля R 350 (устанавливается опционально, в базовом комплекте реле нет).
2. Контроль блокировочного реле НР — типа (при установке вспомогательного модуля).

Управление центральным замком

• защитное открывание двери водителя, а за нею и пассажирской;
• вмонтированный силовой выход универсального типа, работающий с центральным замком автомобиля;
• полная блокировка дверей в автоматическом режиме, после нажатия педали «Стоп».

Режимы работы

• контроль установленных систем сигнализации;
• время сигнализации определенной длительности;
• импульсный привод контроля запуска силовой установки;
• обход зон неисправностей;
• контроль и слежение за встроенным модулем «комфорт» машины;
• запоминание включений;
• контроль стандартного звукового сигнала машины (при установке вспомогательного реле);
• управление осветительными органами автомобиля (встроенное реле);
• задержка вежливой подсветки в диапазонах 5,30 и60 секунд;
• задание продолжительности сервис импульсов каналов СН 2 и СН 4;
• Вспомогательные возможности
• тихий контроль системы связи (в ручном режиме), контроль, слежение за состоянием TFT — дисплея;
• удаленный контроль над режимом «Турботаймер»;
• непродолжительное отключение сенсора удара, когда система активирует защиту;
• временная дезактивация клавиш пульта управления;
• удаленный контроль работы канала сирены, в охранном режиме (включение/выключение, режим «ночь»);
• режим «Save» — энергосбережение модуля связи двухстороннего типа;
• определение местоположения машины;
• удаленное выключение и активация функции «Valet»;

Функциональные особенности и возможности системы

Автосигнализация шериф насчитывает несколько моделей, которые отличаются друг от друга набором определенных функций. Но каждая из сигнализации sheriff имеет следующие особенности:

1. Автосигнализация справляется со своей задачей при любой температуре. Изготовитель советует приобретать систему автосигнализации шериф тем, кто проживает на севере.
2. Сигнализация с автозапуском позволяет контролировать состояние автомобиля, находясь вдаль от него. Такие манипуляции можно проделать, используя лишь брелок, который может присылать уведомления. При срабатывании сигнализации, пульт отобразит информацию о том, какая часть авто подвергается опасности в данный момент.
3. Находясь дома, можно завести движок или включить свет в салоне. Систему автозапуска можно менять в зависимости от предпочтений владельца автомобиля.
4. Сигнализация шериф с автозапуском функционирует со специальным кодом, обеспечивающим защиту. Сигнал от блока управления к брелоку передается по специальному каналу, защищенному от других. Изготовитель уверяет, что пульт невозможно взломать, используя специальные приборы в виде электросканера или граббера.
5. Сигнализация sheriff легко устанавливается, все устройства работающие с ней в тандеме, прилагаются в комплекте. Подробная инструкция позволяет произвести установку самостоятельно, не прибегая к помощи мастеров из автосервиса.
6. Шериф с автозапуском почти любой модели позволят управлять стеклоподъемниками, если установлены доводчики.
7. Открыть и закрыть двери также можно с помощью брелока. Когда автовладелец отключает сигнализацию, блокировка снимается автоматически.
8. Если возникнет желание, можно включить режим бесшумной постановки на сигнализацию. Это отличается от обычного режима тем, что сирена не будет срабатывать при включении или выключении режима.
9. Автозапуск на сигнализации можно настроить таким образом, что режим защиты будет включен автоматически, когда водитель выйдет из машины и закрывает за собой все двери, либо двери будут закрывать автоматически, когда машина стартует.
10. Сигнализация sheriff нового поколения производится с нанесением метки, которая идентифицирует владельца авто.
11. Чтобы отпугнуть того, кто пытается посягнуть на автомобиль, можно включить панический режим. При его срабатывании, включается сирена и световые огни.

Комплектация

Описание элементов, входящих в комплект поставки моделей автосигнализаций Шериф с автоматическим запуском двигателя:

1. Коммуникатор с двусторонней связью. Устройство оснащается жидкокристаллическим экраном. На нем отображается информация касательно работы системы в виде индикаторов.
2. Запасной пейджер. Поскольку дисплея в нем не предусмотрено, то обратной связи в устройстве также нет.
3. Блок управления сигнализацией, оборудованный микропроцессорным устройством и модулем реле.
4. Трансивер, оснащенный антенной, а также светодиодным индикатором.
5. Двухзонный контроллер чувствительности и удара. Предназначен для определения любых физических воздействий на кузов транспортного средства.
6. Температурный контроллер. В зависимости от модели, в комплект поставки может не входить.
7. Кнопка для управления системой в сервисном режиме «Валет».
8. Концевой переключатель (триггер) для установки на капот или багажник.
9. Набор проводов, кабелей и монтажных элементов, позволяющих установить и подключить все составляющие системы.
10. Сервисное руководство пользователя по эксплуатации. В мануале указаны все нюансы, которые позволяют подключать, запускать сигнализацию, а также настраивать основные параметры системы.

Сирена входит в комплект поставки автосигнализаций Шериф по желанию производителя. При необходимости это устройство, а также триггеры для дверей приобретаются дополнительно.

Технические характеристики

Технические параметры сигнализации Шериф ZX:

• рабочее напряжение — от 9 до 15 В (постоянный ток);
• ток потребления (при стандартном режиме охраны) — не выше 20 мА;
• температура эксплуатации — -40…+85°С;
• дальность передачи сигналов управления (головной пульт) — до 900 м;
• рабочий радиус вспомогательного брелока — до 70 м;
• дистанция приема информации от машины — до 2000 м;
• тип шифрования сигнала — динамический код CFM-II;
• частота трансляции сигналов — 433,92 МГц.

Комплектация

В набор охранной сигнализации включены детали:

• головной блок комплекса;
• коммуникатор, оборудованный жидкокристаллическим табло;
• вспомогательный пульт управления;
• антенный блок с интегрированным светодиодом;
• 2-зонный сенсор удара;
• кнопка регулировки параметров;
• дополнительный концевой переключатель;
• сирена (опция);
• комплект коммутационных жгутов и техническая документация.

Комплектация

Элементы, которые входят в комплект модели Шериф 750:

1. Основной коммуникатор. Имеет функцию обратной связи и оборудуется TFT дисплеем. С помощью этого устройства потребитель может узнать о статусе противоугонной установки и настроить все функции сигналки.
2. Набор проводов для монтажа и соединения всех компонентов противоугонного комплекса.
3. Дополнительный пейджер. Опции двусторонней связи у него нет, поскольку устройство не оборудуется дисплеем.
4. Сирена с динамиком и разъемом для подключения. Монтаж устройства выполняется опционально.
5. Главный электронный модуль. Поставляется на рынок в черном пластмассовом корпусе и оснащается разъемами для подключения основных компонентов. Используется для обработки, приема и передачи импульсных данных.
6. Концевой переключатель для монтажа на дверь багажного отсека либо капот.
7. Модуль приемопередатчика. Антенный адаптер оборудуется диодным индикатором, благодаря которому потребитель может узнать состояние сигнализации, будучи на расстоянии от машины.
8. Сервисная кнопка Валет. Применяется для регулировки основных параметров при отсутствии коммуникатора. Может использоваться для экстренной активации и отключения режима защиты.
9. Двухзонный сенсорный контроллер чувствительности.
10. Техническое руководство по настройке и применению. С помощью инструкции сигнализации Шериф ZX 750 потребитель сможет подключать и программировать все функции работы сигналки.

В комплектацию автосигнализации Шериф 750 входит один концевой переключатель, остальные устройства для установки на двери придется докупать отдельно.

Инструкция APS-35 pro

Быстрая и качественная установка сигнализации на автомобиль, а также беспроблемное пользование данным оборудованием обеспечивается во многом доступной и подробной инструкцией. Мануал по использованию АПС 35 включен в каждый комплект. Он состоит из нескольких разделов, изучив которые можно не только максимально использовать доступные функции, но и самостоятельно установить Sheriff APS-35 pro на свой автомобиль

Инструкция по применению состоит из:

1. Раздел по использованию стандартных функций сигнализации, из которого можно узнать:

• Как ставить и снимать охрану
• Что обозначают световые и звуковые сигналы в каждой ситуации
• Как пользоваться режимами Паника и Антиграбеж
• Когда использовать сервисную кнопку Valet
• Как установить бесшумную охрану и многое другое

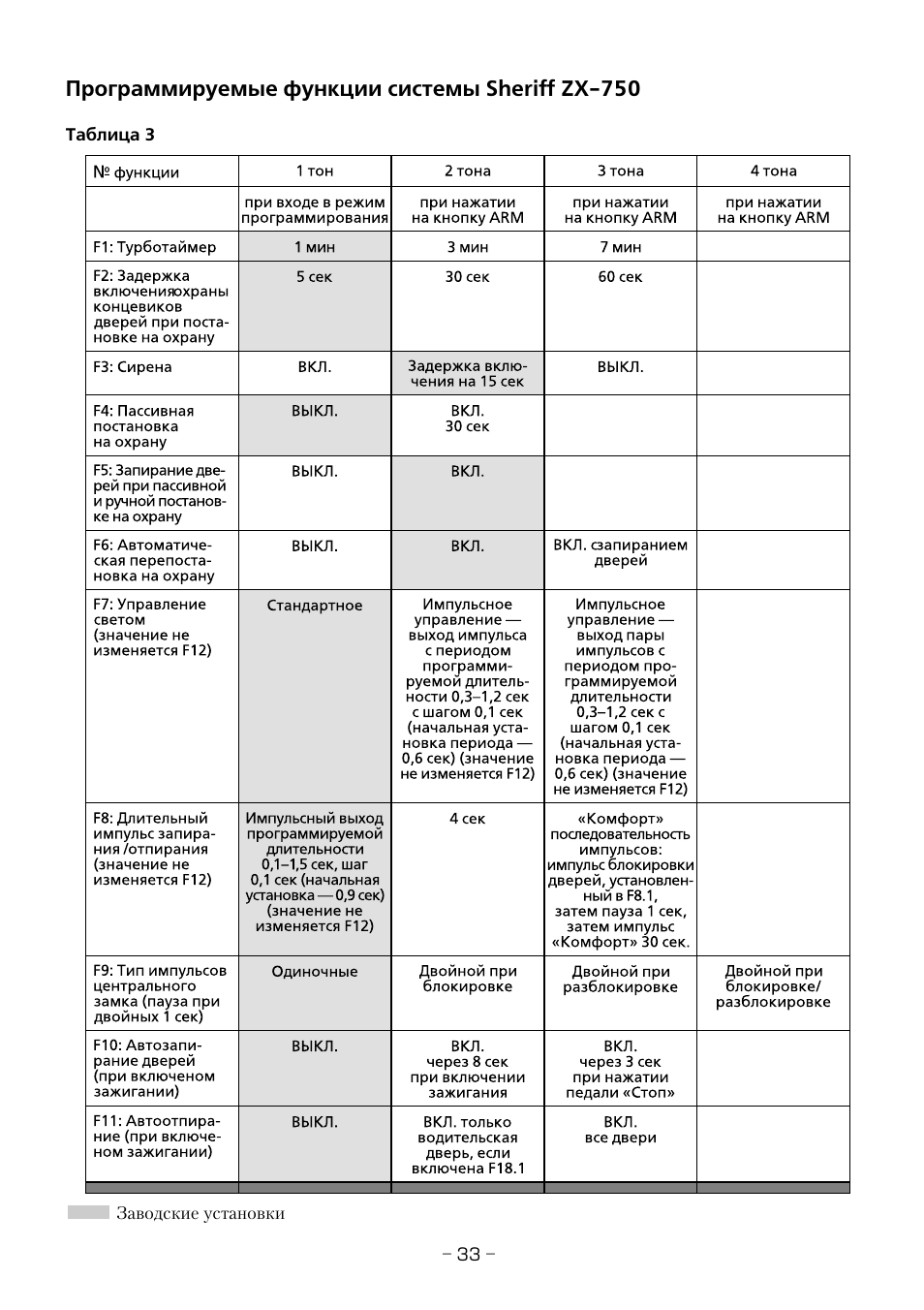

2. Программируемые функции дают возможность устанавливать собственный режим работы системы. Они отвечают за:

• Отключение ложного срабатывания
• Задержку постановки системы на охрану
• Повторную установку сигнализации
• Раздельное открывание пассажирских и воительских дверей
• Охрану при включенном силовом агрегате и т.д.

3. Раздел по установке сигнализации включает подробную графическую схему подключения каждого элемента системы. Он описывает:

• Установку центрального блока, сирены, сигнализатора СИД, датчика удара
• Подключение электропроводки
• Настройку брелоков-передатчиков
• Настройку сенсора удара
• Проверку функционирования системы

Инструкция также включает несколько приложений, в одном из которых описаны особенности установки на автомобили марки ВАЗ.

Страница 38

Для установки переключателя «Valet» выберите такое место, в котором водитель автомобиля мог былегко им воспользоваться. Рекомендуется использовать определенные методы маскировки, что повысит уровень защищенности системы и затруднит действия угонщиков. Кнопочный переключатель«Valet» может быть закреплен на приборной панели автомобиля снизу со стороны водителя.

Для установки датчика удара выберите ровную твердую поверхность на перегородке, разделяющейотсек двигателя и салон автомобиля, со стороны пассажирского салона. Закрепите датчик удара в выбранном месте с помощью двух самонарезающихся винтов. Также датчик можно закрепить на стойках, к которым крепится приборная панель автомобиля, с помощью кабельных стяжек.Независимо от того, какой метод крепления датчика удара используется, необходимо обеспечить свободный доступ к потенциометру регулировки чувствительности датчика, который может потребоваться для последующей настройки системы.

Подключение проводов системы

При подключении дополнительных реле к выходам охранной системы убедитесь в наличии демпфирующего диода на контактах управления реле. Подключайте выход охранной системы к дополнительному реле только со стороны анода демпфирующего диода. Делайте все подключения проводов охранной системы только со снятыми предохранителями цепей питания охранной системы. При отсутствиидемпфирующего диода в составе дополнительного реле полярность его подключения произвольная.

Непосредственное подключение слаботочных выходов каналов к исполнительному сильноточномувходу цепи открывания замка багажника автомобиля, а также к входу некоторых устройств дистанционного запуска двигателя автомобиля приведет к повреждению основного блока охранной системы.Поэтому используйте дополнительное реле коммутации.

Описание функций проводов 18 контактного разъема системы N1

Данная инструкция на русском языке предназначена для автосигнализации Sheriff ZX-750, описывает принцип работы и основные моменты эксплуатации устройства.

Производитель настойчиво рекомендует перед включением автосигнализации внимательно изучить настоящую инструкцию.

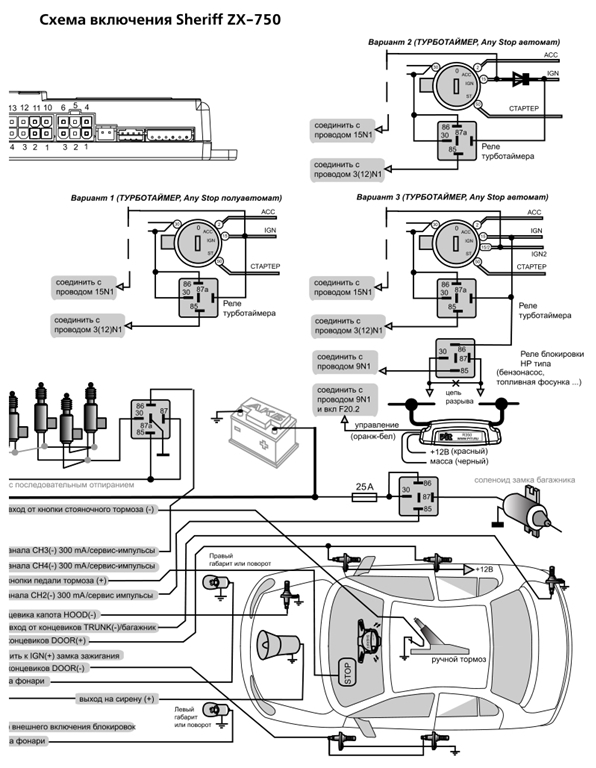

Полная схема включения сигнализации sherriff

На заключительном этапе установки системы на максимальную длину растягивается провод антенны, который закрепляют с помощью крепежных стяжек в месте, где его сложно случайно повредить.Обращается внимание, что во избежание паразитных наводок категорически запрещаться обматывать антенным кабелем токопроводящие жгуты и отдельные провода. Наш мануал подойдет для следующих моделей:

• Sheriff ZX-1095
• Sheriff ZX-945
• Sheriff ZX-935
• Sheriff ZX-755
• Sheriff APS 2400
• Sheriff APS-35PRO Platinum2
• Sheriff ZX-750
• Sheriff ZX-1070
• Sheriff ZX-1055
• Sheriff ZX-1060
• Sheriff APS-35PRO Platinum1
• Sheriff ZX-940
• Sheriff ZX-1090
• Sheriff ZX-725 ver.2
• Sheriff ZX-925 ver.2
• Sheriff ZX-910 ver.2
• Sheriff Lady ZX-800
• Sheriff ZX-710 ver.2
• Sheriff ZX-1050
• Sheriff ZX-600 ver.2
• Sheriff ZX-625
• Sheriff APS-35PRO
• Sheriff APS-25PRO
• Sheriff APS-2600
• Sheriff APS-2625
• Sheriff APS-2500
• Sheriff ZX-950
• Sheriff ZX-930
• Sheriff ZX-900v2
• Sheriff ZX-700
• Sheriff ZX-730
• Sheriff PRO-9250
• Sheriff APS-35PRO Silver
• Sheriff APS-2600 Ver.2
• Sheriff APS-2500 Ver.2
• ff APS-35PRO Ruby

Автомобильная охранная система с двухсторонней связью динамического типа и функцией диалога при снятии с охраны, тремя сервисными каналами, интерактивным LCD-пейджером, системами защиты от угона и захвата автомобиля.

Основные функции системы Sheriff ZX-750PRO

• Переключаемый динамический DISARM DIALOG/динамический код при снятии с охраны.
• Пассивная/активная постановка системы на охрану.
• Дистанционное включение/выключение функции пассивной постановки (антирассеянность) системы на охрану.
• Раздельное управление режимами включения/выключения охраны.
• Возможность снятия с охраны в два этапа (AV-функция).
• Функция пассивного иммобилайзера.
• Программируемый персональный код отключения и управления системой.
• Охрана при запущенном двигателе (функция Any Stop).
• Возможность ручной постановки системы в режим полной охраны в любое время с помощью кнопки Valet, даже при отсутствии ключа зажигания.
• Дистанционное управление функцией «Паника» во всех режимах.
• 9 зон охраны.
• Немедленное включение тревожной сигнализации при отключении/включении питания системы или отключении антенного блока в режиме «Охрана».
• Экстренный вызов кнопкой Call из салона автомобиля.

• Управление реле блокировки НР-типа (требуется установка дополнительного реле).
• Управление кодовым реле блокировки R350/R450 (дополнительная опция, в комплект не входит).

Режим антиограбления (Anti-Hi-Jack)

• Дистанционное включение.
• Автоматическое включение при включении зажигания или срабатывании линии STOP(+).

Управление центральным замком

• Встроенный универсальный силовой выход управления замками дверей.
• Автоматическое безопасное блокирование дверей при включении зажигания, по нажатию педали «Стоп».
• Безопасное последовательное открывание водительской, а затем пассажирских дверей автомобиля.

• Ограниченное время режима тревоги.
• Обход зоны неисправности.
• Память срабатываний.
• Встроенное реле управления габаритными огнями.
• Программирование длительности выходных сервис-импульсов каналов СН2, СН4.
• Программируемая задержка вежливой подсветки 5/30/60 сек.
• Управление штатным клаксоном автомобиля (требуется установка дополнительного реле).
• Управление штатным модулем «Комфорт» автомобиля.
• Импульсное управление внешними устройствами запуска двигателя.
• Управления штатными системами аварийной сигнализации автомобиля.

Инструкция по эксплуатации

Инструкция по эксплуатации, прилагаемая к охранному комплексу ZX-750, содержит описание основных функций, а также изложение принципов управления работой сигнализации. Дополнительные разделы посвящены вопросам защиты машины при заведенном моторе и вспомогательным алгоритмам охраны автомобиля. В документации приведены схемы подключения комплекса, имеется описание алгоритма установки с указанием требований по выбору монтажных точек.

Обозначение кнопок и значков на брелке

Оборудование комплектуется коммуникатором, на котором размещены 4 кнопки (на торцевой кромке). Клавиши позволяют включать или выключать защиту, управлять дополнительным каналом или выбирать функции при изменении параметров комплекса. Для повышения срока службы элемента питания использован ручной алгоритм проверки связи между передатчиком и приемником в автомобиле. Для проверки канала применяется кратковременное нажатие на любую клавишу (кроме кнопки с литерой F). При корректном опросе подается сигнал встроенным динамиком.

На дисплее пульта расположены пиктограммы, позволяющие контролировать работу компонентов охранного комплекса. Дополнительные иконки предназначены для отображения работы мотора при автоматическом пуске. Также имеется значок, включающийся при поступлении вызова из салона машины, имеется индикатор уровня заряда батарейки.

Настройка брелка

Для записи кода пульта управления в память потребуется выполнить действия:

1. При выключенной охране и активном зажигании производится 3-кратное воздействие на кнопку старта программирования. После гудка сиреной требуется нажать на кнопку еще раз.
2. После длинного гудка необходимо утопить кнопку с иконкой запертого замка на брелоке. После записи кода подается короткий сигнал сиреной, сопровождаемый стартом работы контрольного индикатора (в мигающем режиме).
3. Повторить процедуру с остальными устройствами, интервал между записью кодов не превышает 5 секунд. Для завершения процесса необходимо отключить зажигание или выждать 8 секунд (не нажимая на кнопки пультов управления). Корректное окончание программирования подтверждается подачей двойного гудка (длинного и короткого). Контрольный диод на приемопередатчике выключается.

Настройка автозапуска

Для обеспечения автозапуска требуется предварительно запрограммировать функцию, отвечающую за подачу отрицательного импульса в дополнительном канале.

После включения внешней светотехники происходит запуск и прогрев силового агрегата (через каждые 4 часа). Пользователь не имеет возможности регулировать время работы мотора и выбирать сенсоры, по сигналам от которых выполняется старт двигателя.

Как установить

Документация по установке рекомендует закрепить корпус головного блока внутри салона автомобиля при помощи 2 винтов. Монтировать узел в моторном отделении запрещается, поскольку кожух не обеспечивает защиту электронных компонентов от воздействия влаги. Не рекомендуется устанавливать блок рядом со штатными контроллерами автомобиля (из-за риска влияния электромагнитных помех). Для монтажа сирены на моторном щите используется металлический кронштейн, раструб отклоняется вниз (для слива конденсата).

Антенный блок крепится на лобовое стекло на 2-сторонней ленте. Поскольку на узле расположен светодиод, то требуется обеспечить обзор элемента с водительского места и снаружи через стекло машины. Дополнительный концевой переключатель устанавливается на металлическую панель кузова вне зоны стока воды. Рекомендуется располагать элемент внутри защитного контура, образованного резиновым уплотнительным кантом. Для снижения риска ложных срабатываний требуется отрегулировать ход выключателя в диапазоне 6-8 мм.

Подключение проводки

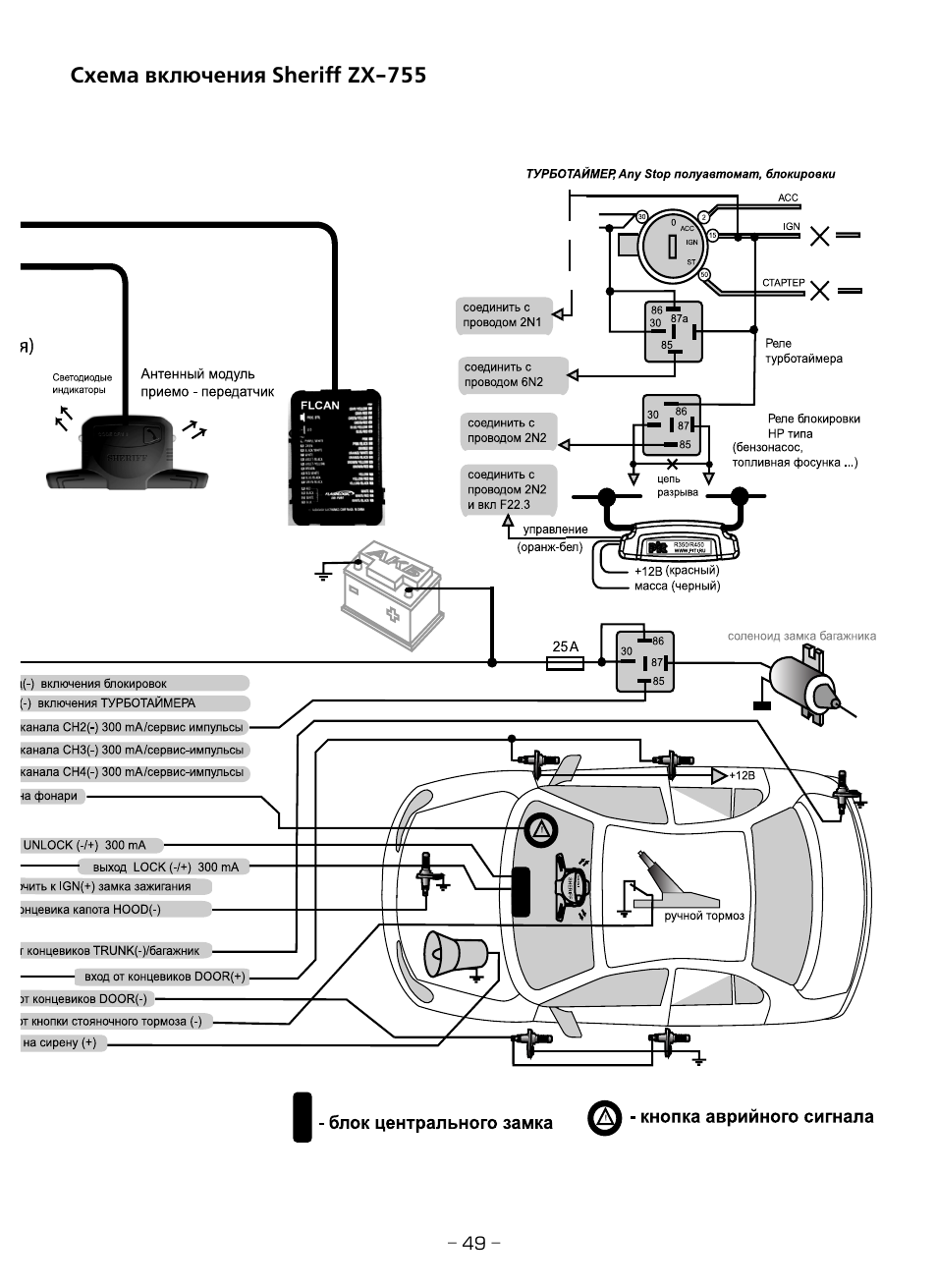

В руководстве к 750 серии сигналки приведена схема подключения основных и вспомогательных жгутов. Кабели оснащены разноцветной изоляцией, которая упрощает процедуру подключения сигнализации.

В документации приведены рекомендации по подсоединению комплекса к автомобилям разных производителей, в конструкции сигнализации реализована поддержка вакуумных приводов центрального замка.

Комментарии про другие Автосигнализации

Scher-Khan M10 Дмитрий: Здравствуйте! Как подключить обходчик иммобилайзера к М10 на авто без can-шины ? → 01.10.2021

Centurion S9 Александр: Не заводится на холодный двигатель с автозапуска, что может быть? → 29.09.2021

Scher-Khan X2 Юрий: На брелке постоянно горит экран когда дома → 11.09.2021

Scher-Khan Magicar 9 Сергей: К сигнализации можно подключить только три брелока, попробуйте ее скинуть к заводским настройкам и п → 25.08.2021

Scher-Khan Magicar 9 Сергей: Возможно, включился режим Battery Save Mode, попробуйте батарейку в брелоке поменять → 25.08.2021

Scher-Khan Magicar 9 Евгений: Добрый день! Подскажите шерхан 9 два брелока привязал к сигнализации, а штатный ключ с центральным з → 24.08.2021

Scher-Khan Magicar 9 Андрей: Брелок не показывает закрыта машина или открыта что это может быть. Помогите. → 24.08.2021

Boomerang Gamma line 4 Сергей: Здравствуйте помогите пожалуйста как подключить реле к замкам дверей в реле разобраться не могу куда → 09.08.2021

Scher-Khan Magicar 9 Татьяна: Доброе утро! На брелоке загорается и гаснет индикатор P. Что это означает и как убрать? → 20.07.2021

Pandora DX-9X Евгении: При постановки на охрану есть функция отключения двигателя ,которая прописывается в мозгах авто ,кот → 17.07.2021

Scher-Khan Mobicar 2 Антон: Может стать в охрану, лучше сначала перевести сигналку в режим Валет → 06.07.2021

Scher-Khan Mobicar 2 Алексей: Если снять клемму АКБ ,а потом надеть минут 20,какие последствия будут? → 06.07.2021

Scher-Khan Logicar 2 Иван: Это режим Valet, он на время отключает охрану, чтобы его снять нажмите кратковременно I + III → 22.06.2021

Scher-Khan Logicar 2 Дмитрий: День добрый , над машиной висит 3 zzz , и пропал звуковой сигнал. Как отключить? Шархан логикар 2 → 17.06.2021

Alligator S-875RS Игорь: – Снимите систему с охраны – В течение 15 секунд после включения зажигания нажмите кнопочный выключа → 09.06.2021

Другие Автосигнализации Sheriff

Sheriff ZX-757 dialog 434 SST Sheriff APS-35PRO Ruby Sheriff ZX-945 Davinci PHI-350 Dialog Sheriff ZX-930 Sheriff APS-35PRO Silver Sheriff APS-2600 Sheriff ZX-755 Sheriff APS-2400 Sheriff APS-35 PRO Sheriff APS-2500 Sheriff ZX-1095 disarm dialog 868 Davinci PHI-300 Davinci PHI-310 Sheriff ZX-1095 PRO Sheriff ZX-750 PRO

Индикатор включения режима экономии питания брелока пейджер…

• Изображение
• Текст

7

Индикатор включения режима эконо мии питания брелока пейджера. Включение/выключение режима про изводится в режиме «Снято с охра ны» одновременным нажатием кно пок 1+F(5) до появления или исчез новения индикатора «Save». В режи ме «Снято с охраны» брелок пейджер от ключает свой приемник через 30 сек, о чем свидетельствует исчез новение индикатора антенны.

Индикатор включения режима «Valet»

(режим сервисного обслуживания).

Присутствует на дисплее всегда, пока система находится в режиме «Valet».

Индикатор состояния датчика системы.

Датчик удара выключен. Выключено срабатывание по главной зоне датчи ка удара; постановка на охрану с об ходом неисправного датчика удара. Мигает при срабатывании датчика от сильного удара.

Индикатор включения режима вибро звонка.

Индикатор «AUTO» — включение пассивной постановки на охрану.

Индикатор включения запирания дверей при пассивной или ручной постановке на охрану.

Индикатор подачи звукового сигнала сирены при активированном режиме «Охрана».

Индикатор отключения сирены в ре жиме «Охрана».

Индикатор работы противоразбой ной функции. Мигает, если активи рована функция защиты от насиль ственного захвата автомобиля «Anti Hi Jack».

Индикатор режима работающего дви гателя. Мигает в активном режиме.

Индикатор приема сигнала вызова из салона автомобиля. Мигает при приеме сигнала вызова от пейджера.

Индикатор работы временных таймеров.

Мигает при выполнении обратного счета времени в режиме работающе го турботаймера.

Индикатор заряда батареи (полный заряд батареи).

Индикатор мигает — низкий заряд батареи (менее 30%).

Индикаторы активности дополни тельных каналов. Показывают состо яние линии канала СН2.

Индикатор включения зажигания. Показывает состояние линии зажи гания автомобиля.

Комбинации индикаторов LCD дисплея

Индикатор связи (антенна).

Пропадает в случае отсутствия связи с центральным блоком или в случае запроса на выполнение несуществующей команды.

Индикатор включенного режима «Турботаймер». Показывает, что в системе режим активирован.

Рис. 2

Поломки, характерные для сигнализаций APS-35 pro

Автомобильная охрана sheriff 35 pro отличается высокой надежностью и эффективностью. Она способна удовлетворить запросы владельцев бюджетных автомобилей на все 100% и удивляет наличием некоторых дополнительных функций, которые обычно не входят в комплект данной ценовой категории.

Автосигнализация апс 35 ломается достаточно редко, но все же характерные неисправности системы присутствуют. Рассмотрим наиболее частые из них и способы их устранения.

1. Двери не закрываются с пульта.
Возможные причины неисправности:

• отсоединились контакты кнопок
• нарушена схема подключения автосигнализации апс 35 про при установке
• Окислились концевые выключатели

Способы решения проблемы: Отсоединившиеся контакты подключают заново, тщательно изолируя. Места окислений зачищают и обрабатывают специальной смазкой против коррозии. Если система была установлена неправильно, необходимо найти ошибку и устранить ее. Лучше доверить эту процедуру профессионалам

2. Сигнализация срабатывает без причины
Возможные причины неисправности:

• Неправильно подключен датчик удара
• Сбились настройки датчика

Способы решения проблемы: во время резкой смены температуры на улице, датчик удара автосигнализации sheriff aps 35pro может стать слишком чувствительным и быть причиной ложных срабатываний. Для того чтоб настроить датчик, необходимо найти на его корпусе устройство регулировки и выставить нужные параметры.

3. Брелок работает только с очень близкого расстояния
Возможные причины неисправности:

• Севшая батарейка
• Блок установлен слишком глубоко внутри автомобиля, и сигнал до него не доходит
• Плохая работа антенны приема на блоке

Способы решения проблемы: отслужившие свой срок батарейки меняют, блок управления помещают в зону доступности пульта-передатчика. Если дело в антенне, которая плохо принимает сигнал, необходимо обратиться в мастерскую по ремонту автосигнализаций.

Индикатор состояния дверей: …

• Изображение
• Текст

8

Индикатор состояния дверей:

— включенно (двери заблокированы)

при включенном зажигании или в режиме «Valet» (сервисный режим).

— выключенно (двери разблокирова

ны) при включенном зажигании или в режиме «Valet» (сервисный режим).

Индикатор выполнения команд сис темой. Мигает фарами.

Индикатор срабатывания концевика капота. Мигает при срабатывании концевика капота в режиме «Охра на» или при постановке на охрану с открытым капотом.

Индикатор работы концевиков две рей. Пиктограмма двери мигает при срабатывании системы от концевых выключателей дверей или при поста новке на охрану с обходом неисправ ных (неготовых) дверных концевиков.

Индикатор срабатывания концевика багажника. Мигает при срабатыва нии концевика багажника в режиме «Охрана» или при постановке на охрану с открытым багажником.
