Как установить?

В соответствии с руководством по установке, монтаж охранной системы производится на автомобиле с отключенной бортовой сетью. Для этого необходимо отсоединить отрицательную клемму от аккумуляторной батареи, расположенной под капотом.

Рекомендации по размещению и монтажу компонентов

Микропроцессорный модуль устанавливается наиболее скрытым образом в салоне транспортного средства. Рекомендуется установить блок за приборной комбинацией, чтобы обеспечить минимальную длину проводов при подключении. Не допускается размещение модуля рядом с источниками влаги и повышенных температур. Фиксация устройства производится на ровной поверхности с применением пластиковых стяжек или саморезов.
Трансивер должен быть установлен на остеклении автомобиля, рядом с местом монтажа устройства в 50 мм не должно быть металлических предметов. В противном случае радиус действия сигнализации будет значительно ниже. Внутри антенного адаптера расположен температурный датчик, поэтому модуль следует разместить подальше от источников тепла и солнечных лучей.
Монтаж сирены производится под капотом машины. Предварительно производится установка кронштейна, который будет фиксировать это устройство. Сирена размещается раструбом вниз, чтобы предотвратить скопление влаги внутри. После монтажа надо удостовериться в том, что к устройству, а также его проводам отсутствует доступ из-под днища транспортного средства.
Контроллер удара размещается на перегородке, отделяющей моторный отсек от салона. При установке необходимо обеспечить свободный доступ к регулировочным элементам устройства. Фиксация датчика производится с использованием саморезов либо двустороннего скотча.
Выносной контроллер температуры фиксируется на корпусе силового агрегата или любой металлической поверхности, которая примыкает к нему.
Диодный индикатор состояния размещается на панели приборов машины, в наиболее открытом месте

Важно, чтобы работу светодиода можно было увидеть снаружи авто.
Установка сервисной кнопки производится в скрытом месте салона. У пользователя должен быть свободный доступ к устройству, когда он находится на месте водителя.

Схемы соединений

Основные схемы соединений включают в себя:

• общую карту соединений блока управления;
• подключение 18-контактного разъема.

Таблица: подключения основного 18-пинового разъема микропроцессора

Цвет контакта	Назначение
Черный	Отрицательный сигнал. Контакт надо подключить к любому штатному болту, вкрученному в кузов автомобиля. Требуется обеспечить максимально прочное соединение.
Петля черного провода	Предназначена для выбора типа трансмиссионного агрегата. Если автомобиль оборудован автоматической КПП (коробкой передач), то петлю трогать не нужно, если ручной – то она разрезается.
Черно-зеленый и желто-зеленый	Контакты для подключения внешних световых приборов, рекомендуется соединить с электроцепью световой сигнализации. Провода следует защитить предохранителями на 7,5 ампер.
Серый	Положительный выход для подключения сирены
Черно-синий	Предназначен для подключения концевых переключателей, установленным на дверях. Контакт должен замыкаться на заземление при их открытии.
Красно-синий	Кнопочные выключатели дверей. Элементы должны замыкаться на +12 вольт при открытии.
Серо-оранжевый	Концевой переключатель, установленный на капоте
Бело-оранжевый	«Концевик» багажного отделения
Черно-желтый, красно-желтый, желто-белый и синий	Контактные элементы для подключения отрицательных выходов 1-4 дополнительных каналов соответственно
Бело-черный	Минусовой вход состояния противоугонной системы. Подключение должно быть выполнено с использованием дополнительного реле. Выход должен активироваться при включении защитного режима, иммобилайзера и турботаймера. Если при работающей охране произойдет запуск силового агрегата, выход должен остаться активным.
Розовый	Отрицательный контакт состояния противоугонной системы. Может применяться для обхода штатных электроцепей блокировки на время работы мотора.
Черно-красный	Отрицательный контакт внешней блокировки силового агрегата
Черно-серый	Универсальный вход контроля работы двигателя. Контакт можно соединить напрямую с генераторной установкой либо тахометром.
Фиолетово-оранжевый	Предназначен для подключения датчика, установленного на педали тормоза или «ручнике»

Типы сигнализаций StarLine

Все модели противоугонных установок делятся между собой на два типа:

• без функции дистанционного запуска;
• с опцией автозапуска двигателя.

Без функции автозапуска

Список сигналок без этой опции:

1. Е63. В этой модели нет КАН-модуля, радиореле Р2. Данная сигнализация не поддерживает функцию управления с мобильного устройства, а также мониторинга состояния в онлайн режиме. Для защиты используется 128 каналов, поэтому ее нельзя считать максимально защищенной от воздействия помех. В комплектацию входит сирена.
2. А63. Ни радиореле, ни сирена, ни КАН-модуль в комплектацию не входит. Эта модель считается одной из самых дешевых ввиду отсутствия дополнительных функций. Защита от воздействия помех осуществляется по 128 каналам.
3. А64. Отличительной особенностью по сравнению с предшественником является наличие КАН-модуля, что позволяет обеспечить более упрощенную установку системы. При ее монтаже вмешательство в штатную электронику автомобиля будет минимальным. В комплектацию входит сирена.
4. В64. По функциям это практически аналогичная модель, если сравнивать с «сигналкой» А64. Разница заключается в использовании 512-канального трансивера для защиты сигналов. По классу помехозащищенности данная модель значительно выше.
5. Д64. ТАкая же сигнализация, как и В64. Обладает расширенным функционалом, но не поддерживает возможность управления с помощью телефона, а также мониторинга в онлайн режиме. Защита каналов осуществляется благодаря 512-битному трансиверу.

Канал «mos-olimp» показал, как работает сигнализация А63 без автоматического пуска двигателя.

С функцией автозапуска

Наличие данной опции позволяет обеспечить дистанционный пуск силового агрегата на расстоянии. В зависимости от модели, для этого может использоваться либо коммуникатор, либо мобильный гаджет.

Модели с опцией автозапуска:

Канал «Угона Нет» показал, как работает «сигналка» Старлайн Д94 на автомобиле БМВ Х5 2008 года выпуска.

Надежность и стабильность работы сигнализационной системы StarLine S 96

Рассмотрев всю существующую информацию установки сигнализации, стоит остановиться на новой и практичной версии сигнализационной системы StarLine S 96, которая представлена несколькими модификациями на сайте производителя оригинальных сигнализаций. Существующие модели сигнализации старлайн с 96 продиктованы тем разнообразием марок автомобилей, что колесят по просторам страны.

Функциональный потенциал автосигнализации системы StarLine S 96 оснащен новыми веяниями в данной области, а именно наличием соединения с владельцем через систему GSM и GPS непосредственно через телефон, который, не смотря ни на что, является неотъемлемой частью каждого современного человека и находится в постоянной близости от него. Через телефон сигнализация по GSM каналу передает всю информацию владельцу.

Меры безопасности при зарядке аккумулятора вашего автомобиля

Помните, что любой процесс заряда аккумулятора связан с подачей на аккумулятор и, соответственно, в бортовую сеть автомобиля напряжения больше номинального 12 В. Оно может повредить электронное оборудование автомобиля и оборудование, дополнительно установленное на Вашем автомобиле.

Не используйте зарядные и пуско-зарядные устройства для заряда аккумулятора непосредственно на автомобиле без отключения клемм аккумулятора от бортовой сети в режимах:

• быстрой зарядки повышенным током (режимы «boost» или аналогичные);
• различных режимов СТАРТ, предназначенных для запуска двигателя;
• в режиме заряда 24 В аккумуляторов.

Не используйте пуско-зарядные устройства для запуска двигателя без подключенного аккумулятора и с подключенными неисправными аккумуляторами (короткие замыкания в банках, разрушение пластин и т. п.).

Не используйте неисправные зарядные устройства, зарядные устройства на 24 В и устройства, не предназначенные для зарядки аккумуляторов, например, сварочные инверторы.

Все указанные выше устройства и режимы могут вызвать неконтролируемую подачу повышенного напряжения более 25 В и до 60 В в бортовую сеть автомобиля и привести к выходу из строя электронных компонентов охранного комплекса и оборудования автомобиля.

Не рекомендуется использовать метод прикуривания для заряда аккумулятора. Даже описанные «безопасные» способы прикуривания безопасны только для автомобиля «донора». Подключение и отключение полностью разряженного или неисправного аккумулятора на вашем автомобиле при работающем двигателе может вывести из строя электронные устройства вашего автомобиля и автосигнализацию из-за короткого замыкания или бросков повышенного напряжения, возникающих при подключении и отключении аккумулятора.

В случае использования указанных выше устройств и режимов ответственность за повреждение электронного оборудования лежит на владельце автомобиля.

Соблюдайте технологию безопасной зарядки аккумулятора!

Перед зарядкой клеммы аккумулятора должны быть отключены от бортовой сети автомобиля. После этого можно начать процесс зарядки аккумулятора. После зарядки подключите аккумулятор к бортовой сети автомобиля.

Такая необходимость объясняется тем, что без измерительных приборов Вы не можете определить исправность, состояние аккумулятора и причину его разряда (наличие внутренних коротких замыканий или обрывов). Любое подключение зарядного устройства к неисправному аккумулятору вызывает риск повреждения электронного оборудования автомобиля и охранного комплекса повышенным напряжением.

Источник

Преимущества и недостатки

Достоинства, которыми обладают сигнализации Старлайн С9:

1. Обширный функционал, позволяющий управлять не только противоугонной системой, но и некоторыми узлами транспортного средства.
2. Эффективная защита девяти охранных зон. Для этого предусмотрено подключение дополнительных контроллеров. Для подсоединения каждого датчика используются новые каналы, что исключает появление сбоев в их работе.
3. Доступная стоимость.

Основной недостаток сигнализации Старлайн С9 состоит в некорректной работе коммуникатора при чрезмерно низких и высоких температурах. В соответствии с отзывами владельцев, устройство может функционировать со сбоями, не реагируя на нажатия кнопок.

Инструкция по установке Старлайн А96

Для установки сигнализации Starline А96 на авто потребуется:

• набор ключей с накидными головками;
• дрель со сверлами;
• набор для пайки: паяльная лампа, канифоль, олово и т.д.;
• термоусадочные трубки, изоляционная лента.

1. Автосигнализация устанавливается исключительно на автомобили с электрической цепью в 12 вольт. Главный блок желательно разместить в месте, защищенном от вибраций. Наиболее предпочтительным является место установки под приборной панелью – это гарантирует скрытость от посторонних взглядов, а также минимальную длину соединительных проводов. Фиксация блока происходит при помощи саморезов или двустороннего скотча, чтобы исключить вероятность самопроизвольного перемещения.
2. Приемопередатчик с сигнальным диодом крепится на лобовом стекле автомобиля. Основным условием является отдаленность от металлических деталей не менее 5-ти сантиметров, чтобы избежать помех или искажения при приеме сигналов. Датчик температуры в салоне крепится так, чтобы он находился вдали от источников тепла или прямых лучей солнца для корректной работы.
3. Датчик температуры двигатели необходимо крепить на его корпусе, одном из болтов М6. Желательно присоединять его ближе к крышке картера, а не головке цилиндров.
4. В подкапотном пространстве также монтируется сирена. Основное условие – избежать попадания влаги, а также разместить ее вдали от больших источников тепла, чтобы исключить оплавление рупора. Также провода подключения сирены не должны быть доступны из-под машины, чтобы злоумышленник не мог обрезать их.
5. Датчик удара размещается вблизи центральной стойки. Желательно смонтировать его так, чтобы можно было получить доступ к настройкам чувствительности если он срабатывает слишком часто.
6. Сервисная кнопка Valet устанавливается в доступном, но скрытом от глаз месте. Подойдут внутренние стороны карманов для мелочевки, центральный тоннель между сиденьями, плоскость под декоративными заглушками передней панели и т.д.
7. Также для подключения и настройки автоматического запуска на автомобилях, оснащенных механической КПП потребуется программирование нейтрали и подключение концевиков к ручному тормозу. Если машина оборудована автоматической коробкой передач, то владелец обязательно должен переводить рычаг в положение паркинг, иначе автозапуск не будет произведен.

Сначала монтируются все узлы, а затем система подключается согласно схеме, указанной далее. Питание осуществляется по двум основным проводам:

• черный. Отрицательный контакт, который необходимо прикрепить к кузову автомобиля, это масса;
• красный. Плюсовой провод, который рекомендовано подключать к аккумуляторной батарее или замку зажигания.

Если автомобиль можно завести при помощи кнопки Старт, то подключение осуществляется несколько другим образом:

• красный контакт крепится к аккумулятору, однако через предохранитель, рассчитанный на силу тока не более 30-ти ампер;
• провод синего цвета подключается к педали тормоза;
• желто-черный кабель присоединяется к кнопке старта;
• желтый и зеленый контакт остаются незадействованными.

Для реализации автозапуска и турботаймера используется дополнительный алгоритм:

• красный провод подключается к батарее;
• желтый кабель к системе зажигания;
• зеленый – к выходу АСС;
• синий является дублирующим;
• черно-желтый контакт подсоединяется к стартеру.

Ниже представлена карта монтажа, которая позволит установить автосигнализацию на любое авто с АКПП или МКПП, включая Haval H9, Nissan Murano Z51, Тойота или КИА Спортаж.

Инструкция по установке

Скачать PDF

Пожалуйста, прочитайте внимательно!

Перед началом эксплуатации охранного комплекса внимательно прочитайте настоящую инструкцию, обратите особое внимание на разделы, отмеченные знаком , и определите, подходит ли данный охранный комплекс для Вашего автомобиля, для чего руководствуйтесь требованиями изготовителя автомобиля и инструкцией по эксплуатации автомобиля. Если вы не смогли определить, подходит ли данный охранный комплекс для установки на автомобиль, верните его продавцу в течение 14 дней с момента покупки

Если вы не смогли определить, подходит ли данный охранный комплекс для установки на автомобиль, верните его продавцу в течение 14 дней с момента покупки.

Охранный комплекс является сложным техническим устройством, предполагающим подключение к цепям автомобиля, связанным с работой двигателя.

Перед началом монтажа ознакомтесь с полезными рекомендациями по установке охранных комплексов, изложенными в учебном пособии «Азбука Мастера — Золотые руки».

Охранные комплексы StarLine построены на новой платформе 6 поколения. Для тех, кто ещё не прошёл авторизацию по 6-му поколению настоятельно рекомендуем пройти экспресс обучение с помощью обучающих заданий, которые можно найти здесь.

Для настройки охранного комплекса используйте приложение StarLine Мастер.

Актуальные версии программного обеспечения для основного блока, меток, брелоков всегда можно найти на сайте help.starline.ru в разделе «Программное обеспечение» для каждого охранного комплекса.

Информация о подключении CAN-интерфейса для различных автомобилей доступна на сайте can.starline.ru.

Карты монтажа для различных моделей автомобилей доступны на сайте install.starline.ru.

Запрещается осуществлять монтаж, программирование, обслуживание, ремонт и разборку-сборку охранного комплекса лицами, не являющимися квалифицированными специалистами и не прошедшими обучение и проверку знаний по технике безопасности.

При программировании параметров охранного комплекса устанавливаемые значения не должны противоречить требованиям инструкции по эксплуатации автомобиля.

Изготовитель не несет ответственности за убытки и несчастные случаи, вызванные несоблюдением правил безопасности и требований, изложенных в настоящей инструкции.

При выполнении работ соблюдайте требования техники безопасности

Помните! Несоблюдение правил безопасности и неосторожное обращение с электротехническим оборудованием может привести к тяжелым последствиям и даже к смертельным исходам

Электрозащитные средства и средства индивидуальной защиты, используемые в работе, должны соответствовать требованиям государственных стандартов.

Пользоваться неисправным инструментом, в том числе неисправным электроинструментом категорически запрещается. Запрещается производить самостоятельно какой-либо ремонт инструмента. Запрещается самостоятельно разбирать электроинструмент.

При работе необходимо закреплять открывающиеся части автомобиля для предотвращения травм при их случайном закрытии или открытии. Изготовитель не несет ответственности за убытки и несчастные случаи, вызванные несоблюдением правил безопасности и требований, изложенных в настоящей инструкции.

Как пользоваться Старлайн Б96

Руководство пользователя довольно подробно описывает все особенности пользования любой из модификаций автосигналки Старлайн Б96

Для начала, оно требует от владельца транспортного средства соблюдать ряд мер предосторожности:

всегда ставить машину на стояночный тормоз;
парковать её только на видном месте;
не терять документы, сопровождающие комплект системы;
не позволять детям играть с брелком управления;
не забывать о выполнении «программной нейтрали» в машинах с ручной КПП.
Отдельно прописан ряд мер предосторожности при пользовании брелками и метками:
никогда не передавать их третьим лицам;
не носить в связке с домашними ключами;
не оставлять без присмотра рядом с маленькими детьми и домашними животными;
не допускать попадания воды на поверхность устройства или вовнутрь его;
всегда иметь запасной брелок на хранении.

Запрещается как отключать, так и подключать аккумулятор в нерабочем состоянии, в частности — разряженный. В противном случае можно столкнуться с поломкой электронных элементов противоугонного комплекса. Перед зарядкой элемента питания обязательно отключаются клеммы. При этом, запрещено использовать так называемый метод «прикуривания». Подключают АКБ сразу же после полной зарядки.

Производитель гордится тем, что Старлайн Б96 — очень проста в эксплуатации. Но современные системы требуют точности при установке и настройке, поэтому помощь специалиста на данном этапе лишней не будет. Установленная своими руками система не подлежит гарантийному обслуживанию, срок которого составляет три года.

• менять время на один час и одну минуту больше или меньше, соответственно;
• управлять особенностями светозвуковых предупреждений: кнопка 2 включает как световые, так и звуковые, а 3 — только звуковые;
• выставлять чувствительность датчиков наклона — от 0 до 30;
• установить дальность обнаружения метки от 3 до 10 метров;
• регулировать контроль связи с пультом управления, от отсутствующего до каждых семи минут;
• активировать и регулировать автоматический завод мотора по таймеру или будильнику;
• регулировать время работы нагрева салона в минутах;
• активировать автоматический запуск мотора по температуре датчика;
• регулировать уровень тревоги датчика удара в пределах от 0 до 29 (минимальный и максимальный уровень чувствительности соответственно).

Пульт управления — самый удобный способ управления и регулировки работы противоугонного комплекса.

Когда и зачем обновлять прошивку

Многие пользователи сигнализации Starline S96 пользуются той версией ПО, которая была установлена еще при монтаже устройства. Они не знают, как устанавливать новую прошивку и проводить обновление Старлайн С 96 c GSM. На самом деле, такая операция очень полезна, ведь позволяет получить новые возможности и избавиться от характерных ошибок.

Для сравнения в версии от 16 марта 2021 года была добавлена возможность чтения настроек каналов цифрового микрореле R6, установлена поддержка новых статусов CAN, добавлена настройка дополнительной авторизации, поддержка новых трекеров и т. д.

Иными словами, загрузка новой прошивки для Starline S96 очень важно с позиции поддержания актуальности охранной системы, устранения имеющихся сбоев в работе и получения дополнительных полезных функций

S96 — Режим «Slave»

Ситуация следующая — есть ключ (но нет метки) — при снятии с охраны ключом/кнопкой на двери (кнопка старт-стоп), авто снимается с охраны и может заводится, но начинает искать метку и при ее отсутствии, начинает сообщать, что метки нет (короткими сигналами), затем глушит авто, запускает сирену и блокирует машину (когда не находит).

Я правильно понимаю никак не сделать, что срабатывала сирена сразу же при открытии двери и при отсутствии метки (даже не давала завести авто)? Типа время поиска метки — 0 (если нет, то сразу срабатывает сигнализация), т.е. полная аналогия работы при открытии двери (когда авто в охране).

В руководстве есть информация, но нет точности (деталей):

Режим «Slave» позволяет управлять комплексом при помощи брелока штатной сигнализации.

При снятии с охраны штатной сигнализации комплекс будет ожидать подтверждения идентификации владельца любым из способов, после чего автомобиль снимется с охраны:

Время для прохождения авторизации будет отсчитываться с момента открытия одной из дверей, капота или багажника.

• наличием метки в зоне обнаружения при снятии с охраны. Время поиска метки устанавливается от 15 до 60 секунд;
• посредством вводом кода авторизации владельца штатными кнопками автомобиля (например, кнопки управления мультимедиа на руле, кнопки управления стеклоподъемниками). Ввод кода осуществляется при включенном зажигании. Если код авторизации владельца не будет введен, то при попытке начать движение двигатель будет заблокирован на 1 минуту или до момента ввода кода авторизации владельца. Время ожидания ввода кода устанавливается от 15 до 60 секунд.

Если условие идентификации не будет выполнено, то комплекс включит предупреждающие сигналы звуковым извещателем, затем — сиреной и перейдет в режим «Тревога».

Источник

Обязательные меры безопасности при использовании функции запуска двигателя

Необходимо помнить, что автомобиль является источником повышенной опасности. Раздел 12.8 правил дорожного движения гласит: «Водитель может покидать свое место или оставлять транспортное средство, если им приняты необходимые меры, исключающие самопроизвольное движение транспортного средства или использование его в отсутствие водителя».

Перед эксплуатацией охранного комплекса внимательно ознакомьтесь с мерами безопасного использования функции дистанционного или автоматического запуска двигателя, изложенными ниже:

1. Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.
2. Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля.
3. Оставляя автомобиль, обязательно устанавливайте рычаг управления автоматической трансмиссии в положение «PARK», а рычаг переключения ручной коробки передач — в нейтральное положение.
4. Если в Вашем автомобиле установлена ручная коробка передач, то перед включением функции дистанционного или автоматического запуска двигателя обязательно выполняйте процедуру подготовки к запуску двигателя — «программную нейтраль».
5. Никогда не передавайте брелки управления охранным комплексом детям, а также другим лицам без их предварительного ознакомления с инструкцией по эксплуатации.
6. Перед тем как включить функцию дистанционного или автоматического запуска двигателя:
   • убедитесь в исправном состоянии автомобиля;
   • убедитесь в наличии достаточного количества топлива, масла, охлаждающей жидкости и т. д.;
   • установите параметры работы отопителя салона (кондиционера), обогрева стекол и других аксессуаров на необходимые уровни;
   • установите регулятор обдува салона на циркуляцию воздуха, что позволит более эффективно прогреть или охладить воздух в автомобиле.

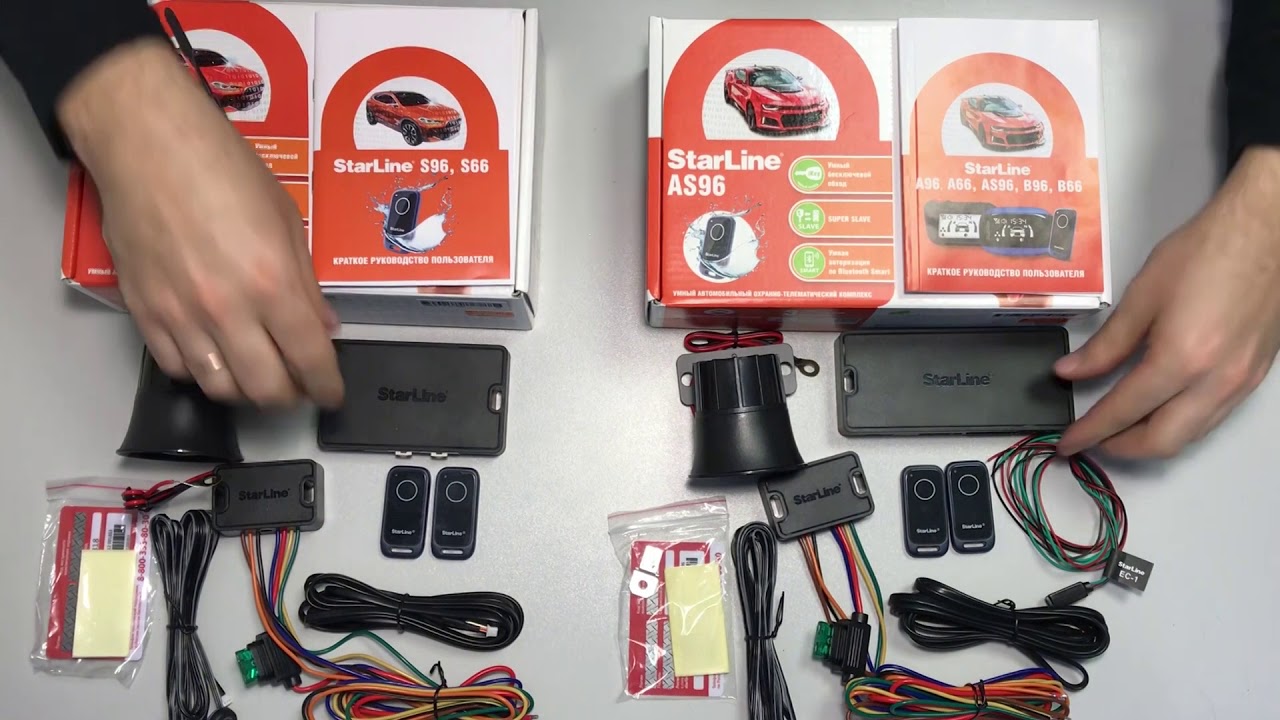

Что лучше: Starline S96 или B96

Сигналки StarLine S96 или B96 вышли практически в одно время и обе охватываются финансовыми гарантиями производителя — настолько он уверен в их качестве. Но при всей схожести, это очень разные модели. Основное отличие кроется в том, что Starline S96 работает без полноценного брелка, только с метками и GSM. В то же время, В96 может похвастать наличием как того, так и другого. Первая модель подходит тем потребителям, которым нужны лишь базовые охранные функции, но реализованные лучшим образом. В то время как Б96, рассчитана на автовладельцев, которым необходим широкий функционал.

Реализация Slave-режим аналоговым способом при подключении S96 к Subaru Outback 2012

Подскажите подключение и настройку

Slave-режим аналоговым способом к этому автомобилю. Нигде нет описание как это реализовать

Ответы 33

Все как всегда, если нет описания, то берете схемы, контрольку и вызваниваете.

В втомобиле вызванивать ничего не нужно всё понятно схема есть , а вот в старлайне хотелось бы узнать какие провода подключать для аналогового режима slave

Назначайте два свободных входа как «Вход ЦЗ (для аналогового Slave) » (один закрыть, второй открыть), подключайте в уже известные вам точки. Также делайте с поворотниками и все. При необходимости подкорректируйте настройки.

Здравствуйте.Поправте пожалуйста,если не прав.Вход ЦЗ подключил к проводу накотором при закрытии появляется минус,ну и другой вход на котором минус появляется при открытии.НЕ работает слэйв аналоговый.Что не так?

А еще надо привязать плюсовые входы на поворотники.

Да, они тоже подключены.

Надо включить эту функцию и настроить каналы.

Это все сделано.назначены каналы .вход закрыть при аналоговом слейве.вход открыть при аналоговом слейве.входа поворотников при аналоговом слейве..включил в параметрах аналоговый слейв.Не работает.Авто мазда3 2006 года

Что не так?

Может дело как раз в том, что

Вход ЦЗ подключил к проводу накотором при закрытии появляется минус, ну и другой вход на котором минус появляется при открытии

Не пробовали подключить входы сигнализации к силовым цепям ЦЗ, на которых появляются ПЛЮСА по очереди ?

Или проверить — что в настройках этих входов на текущий момент — на что они настроены реагировать? На появление импульса + или на появлние импульса МАССА (-)? Провода не перепутали местами при подклчюении?

Коллега два года написал

Назначайте два свободных входа как «Вход ЦЗ (для аналогового Slave) » (один закрыть, второй открыть), подключайте в уже известные вам точки. Также делайте с поворотниками и все. При необходимости подкорректируйте настройки.

Явно где-то есть ошибка. Перепроверяйте еще раз всё — и подключения и настройки.

Провода не перепутаны.Проверено несколько раз.и даже местами менял.А как их подключить к силовым цепям,если входа минусовые?

и подскажите пожалуйста какие дополнительные настройки надо сделать?

Только себе на Мазде сделал. Входы контроля ЦЗ повесь на силовые а не на слаботочные. Желто\черный и Бело\черный идут по всей машине. Вешай их на входы контроля по +

Источник

Инструкции по установке и настройке моделей B94 (D94) и B95

Монтаж и расположение комплексов не отличается от аналогичных действий на модели S96 BT. Исключение составляет схема подсоединения к бортовой сети.

Также отличается формат настройки функций комплекса – при помощи сервисной кнопки пользователь попадает в главное меню, где может выбрать программирование нужных параметров (охранных и сервисных опций, а также дополнительных каналов и громкости сигналов).

Если режимы работы моделей B94 и B95 соответствуют S96, то количество функций явно превосходит предыдущую модификацию. Например, в B94 присутствует возможность контроля состояния машины по напряжению АКБ, температуре салона и двигателя. В модели B95 доступна опция дистанционного управления дверьми и багажником машины и поиска автомобиля на стоянке.

МОНИТОРИНГ, УПРАВЛЕНИЕ, УВЕДОМЛЕНИЕ

GSM/GPRS-модуль системы предоставляет возможность получения уведомлений от авто и управлять всеми функциями противоугонной системы с любой точки планеты!

Удобное приложение СтарЛайн имеет необходимое количество встроенных настроек, обеспечивающих 100% информацию о состоянии охраны авто.

Управление противоугонной системой StarLine S96 BT производится по средством сотовой связи несколькими способами:

• в функциональном приложении для смартфона;
• тоновыми командами в голосовом меню при звонке на систему;
• через личный кабинет интернет-сервиса https://starline.online

Каждый владелец автомобиля может выбрать наиболее удобный способ управления и уведомления системы.

Подключенный к системе GPS/ГЛOНACС приёмник предоставляет возможность получения таких функций, как: мониторинг всех перемещений автомобиля, формирования отчета о пробеге за определенный период, выезде за отмеченные на карте геозоны, оценка качества вождения в приложении.

Автомобиль – как на ладони!
