Видеодомофоны с сопряжением с подъездом марки tantos

Какой видеодомофон лучше купить

Современная система видеонаблюдения не является редкостью, предметом роскоши или только особой необходимостью. Большинство частных домов, квартир, подъездов оснащают недорогими или премиальными видеодомофонами для информативной двусторонней связи между хозяином и гостем. Какой номинант может считаться лучшим из представленного ТОП списка? Однозначного ответа нет, но есть следующие итоги сравнения:

Простая классическая модель по низкой цене – Vizit-M327;
Лучшая недорогая модель для дома или квартиры – PST-VDI32;
Лучшая планшетная модель премиального сегмента – Hikvision DS-KH8300-T;
Самый удобный многофункциональный прибор – Tornet TR-31 IP;
Самый технологичный домофон – Tantos Amelie;
Лучший вариант для офисных, административных помещений – Commax CDV-70N.

Какой комплект выбрать, чтобы купить, а после установить для слежки за гостями, решается индивидуально с учетом бюджета, потребностей, предпочтений. Представленный рейтинг служит надежным помощником к принятию решения.

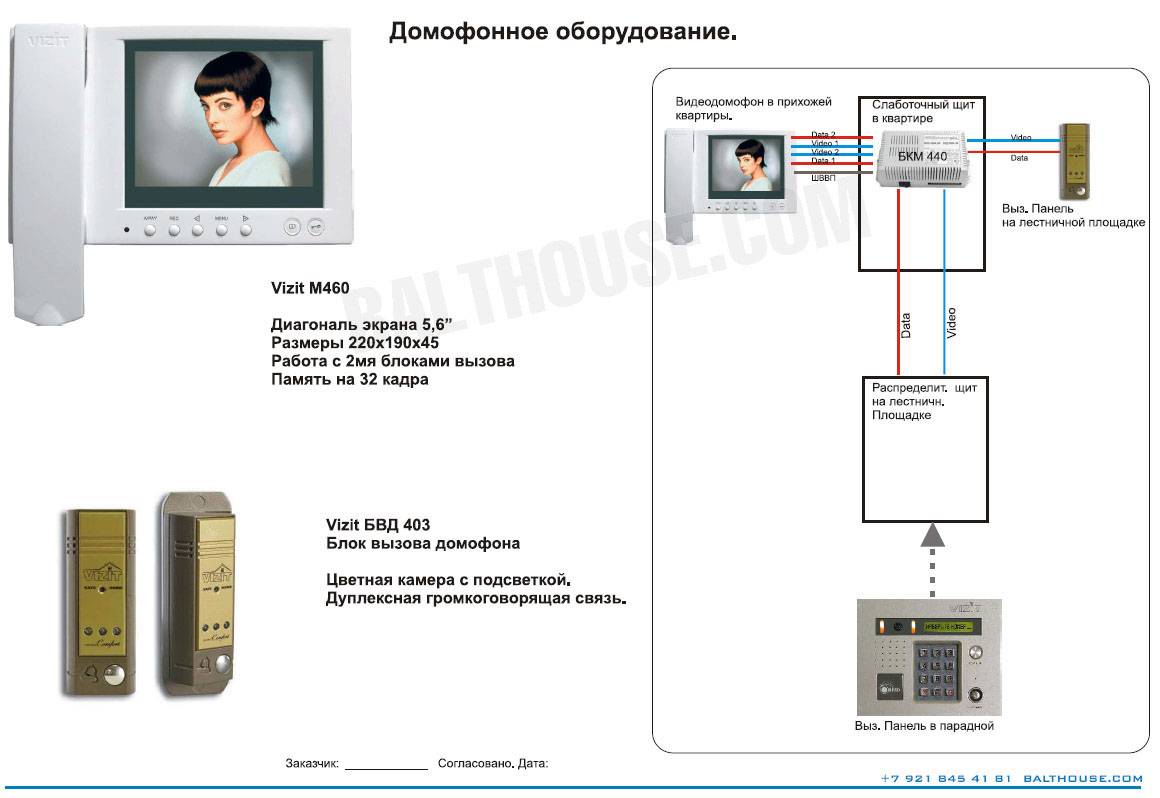

Видеодомофоны: виды, особенности использования

Если рассматривать самые современные виды домофонов, то работают они почти без использования проводов. Блоки устройства осуществляют связь по беспроводным каналам, а также компьютерным протоколам.

Отметим, что подключение видеодомофона своими руками не представляет особых трудностей. Вот только беспроводные видеодомофоны сегодня не актуальны. Причина тому – потребность в постоянном контроле заряда аккумуляторов. Если же они разряжаются, то камера, панель вызова, прочие технические блоки перестают функционировать. Этого недостатка нет у проводных домофонов, принцип работы которых понятен каждому.

Итак, в проводных видеодомофонах имеются следующие компоненты:

камера (одна и больше);
средства отражения сигнала в доме (панель видеодомофона);
панель вызова;
блок питания;
электромеханический или электромагнитный замок.
Считыватель с контроллером

Нужно сказать, что схема подключения видеодомофона в частном доме определяется по тому или иному инженерному решению

В частности, принимается во внимание принцип распределения питания. Разные системы имеют отличия в конструкционных особенностях, а также в способах установки

Вызывные панели

Видеодомофоны могут работать не только с фирменными вызывными панелями Тантос, однако компания предлагает собственные, вполне годные решения:

Для многоквартирных домов – антивандальные версии Stich и WALLE. В расширенной версии последней есть ИК-порт, регулировка громкости и чувствительности микрофона.
Для жилых домов – антивандальные приборы VILIA, ZORG и iPanel. У всех есть ИК подсветка. Отличие только по дизайну.
Для коттеджей – умные вызывные панели iPanel 2 WG с расширенным углом обзора и считыванием карт Mifare; iPanel 2 на одного, двух или 4 абонентов, с возможностью автоматического управления воротами и калиткой; Stuart на 1, 2 или 4 абонента, с возможностью управления автоматическими воротами и калиткой. Отличие от iPanel в том, что эта серия работает только с классическими вариациями мониторов Тантос.

Конструкция домофона

Под домофоном подразумевается небольшой прибор, который предоставляет, либо ограничивает вход в помещение без контакта физического контакта с замком. В последние годы устройства стали использоваться повсеместно и сменили традиционные кодовые замки.

Оборудование состоит из таких деталей:

Вызывной трубки для общения посетителей с владельцами охраняемого объекта. Трубка находится в помещении и соединяется с запирающей системой.
Панели для вызова. С ее помощью человек, который находится у подъезда, может ввести соответствующий код и позвонить владельцу квартиры.
Запирающего механизма. Конструкция предназначается для отслеживания текущего положения двери в подъезде многоквартирного помещения. Наиболее часто встречаются устройства с электромагнитным замком. Их несложно открыть снаружи, но при этом такой тип считается самым надежным.
Модуль коммутатора. Используется для передачи сигналов от панели вызова к соответствующему абоненту.

Этапы монтажа домофона

Прежде всего, нужно определить, в каком месте будет стоять та или иная функциональная часть домофона. Далее выполняются следующие операции:

проводится расчет проводника с запасом – позволяет беспрепятственно осуществить требуемые соединения;
выполняются штробы на стенах или потолке, прорезают канавки в деревянных конструкциях под кабель;
если поверхность позволяет, в ней нужно выполнить такую глубину штробы, в которую поместится защитный гофрированный шланг для проводника. При прокладке кабеля по металлическим конструкциям нужно обязательно ставить защитную трубку;
непосредственная установка оборудования. Сначала проводится врезка замка. При его установке в стальной двери могут возникнуть определенные трудности, решить которые поможет квалифицированный специалист;
установка источников электропитания. Как правило, на данном этапе рекомендуется обратиться за помощью к специалисту. Впрочем, имея элементарные знания в электрике, можно решить проблему своими силами. При монтаже домофона для квартиры блок питания устанавливается в щитке – в подъезде. В частном доме для этих целей отводится место, защищенное от атмосферных осадков. Если щиток будет накладным, для него выполняется надежное крепление. Скрытые, врезные щитки «прячут» в стенах, для чего заранее выполняется ниша по размеру коробки.
объединение всех частей видеодомофона в единую систему. По каждому элементу проводится коммутация видео системы, подключаются проводники, оборудование устанавливается на подготовленные заранее места

Важно проводить все работы аккуратно, внимательно, чтобы не пришлось переделывать всю систему заново;
штробы, в которых проложен кабель, замазывают, восстанавливают отделочные элементы.

В конечном итоге, после монтажных работ остается только проверить работоспособность видеодомофона.

Материал и выбор кабеля для подключения

Чтобы передавать сигнал на расстояния до 30 метров используют такие виды кабелей:

Витая пара (неэкранированная UTP).
Витая пара FTP (экранированная).
Кабель ШВЭВ или ШВЭП (многожильный провод для видеодомофонных устройств).
ES (многожильнй кабель).
Коаксиальный кабель

Если планируется передача сигнала на расстояния от 30 до 50 метров принято использовать кабеля формата КВК-П-2Э 2х0.75. Чтобы передавать информацию на дистанции от 100 метров потребуется коаксиальный кабель с повышенной жесткостью и сечением.

Монтаж кабеля для видеодомофона

Кабель для видеодомофона прокладывают строго по схеме. Любые отклонения могут привести к серьезным сбоям и ошибкам в работе оборудования.

Подключение монитора домофона

Чтобы подсоединить монитор, необходимо снять изоляцию с концов кабелей и обозначить жилы такой маркировкой:

Кабель передачи звука – А.
Кабель для передачи видеосигнала – V.
Провод, отвечающий за питание панели вызова – B+.

Чтобы повысить надежность соединения следует оснастить жилы наконечниками. Затем, через колонну и по калитке стоит пропустить второй отрезок кабеля – от панели вызова до электромеханического замка. По стене забора провод защищается пластиковым каналом, а на воротах делается легкий переход.

В помещении видеодомофон подсоединяют к ближайшей розетке. Если она отсутствует, придется воспользоваться кабелем BBГнг-LS сечением 1,5 мм2.

На следующем этапе остается подключить панель видеодомофона. Для этого стоит зафиксировать кронштейн на стене и подсоединить 4 промаркированных провода на клеммы.

Схемы подключения вызывной панели

В месте выхода проводов нужно зафиксировать крепежный кронштейн и подключить провода. Нередко в комплектации с устройством предусмотрен уголок, позволяющий установить панель под углом в 30 градусов, чтобы видеоглазок был направлен в сторону посетителя, а не на пустую часть территории.

Подробная схема подключения должна указываться на обратной стороне корпуса. Там расположены выходы жил с характерной расцветкой.

Четыре элемента отвечают за связь с устройством, а 2 обеспечивают управление замком.

Для чего нужен БУЗ

Блок управления электромеханическим замком (БУЗ) используется для открывания замкового механизма без источника питания, т.е. напрямую с видеодомофона. Его принято устанавливать в самом корпусе замкового механизма.

Схемы подключения БУЗ и электромеханического замка

Существует несколько схем подключения БУЗ и электромеханического замка. При выборе подходящего варианта следует учитывать конструктивное исполнение домофонной системы и наиболее оптимальный способ подсоединения.

Функциональные особенности.

Tantos MIA HD является продолжением модели Tantos Amelie. Монитор позволяет просматривать фото и видео в HD качестве в реальном времени.

Дополнительные возможности:

Монитор без трубки (отличная связь и чистый звук).
Функция просмотра фото/видео (доступен просмотр в реальном времени с вызывной панели и подключенных камер видеонаблюдения).
Режим «Без звука» (поддержка функции «не беспокоить»).
Встроенный источник питания.
Настройка громкости вызова и разговора, выбор разных мелодий (до 6 мелодий вызова, для точного определения монитора, на который поступает звонок).
Связь с другими мониторами (адресное переключение вызова, интерком между 6 мониторами в одной системе).
Управление эелектрозамком (открытие замка после вызова).
Отображение сигналов форматов AHD / CVI / TVI (1080p/720p или CVBS).

Меню Tantos Mia HD

Включение вызывной панели, которая подключена. Доступно: Настройки меню, просмотр видео в реальном времени, ответить на вызов, открыть замок.

Мониторы

Тантос предлагает разные серии мониторов:

Лилу (LILU) – цветной экран с диагональю в 4,3 дюйма. Различия моделей в дизайне: лесной узор, совы или чистый. Одна из моделей имеет возможность записи содержимого на SD-карту.
Элли (Elly) – цветной экран с диагональю экран 4,3 дюйма, но сделан в вертикальном исполнении. Есть модели с трубками и без них.
Амели (Amelie) – имеют более презентабельный вид из-за большего экрана дисплея с диагональю 7 дюймов. Есть варианты в черном и белом исполнении. Одна из моделей оснащена возможностью записи информации на SD-карту.
Селина (Selina) – 7 дюймовый дисплей с сенсорными возможностями. Толщина корпуса всего 14 мм. Часто используется для работы с многоквартирными домофонами.
Прайм (Prime) – тоже 7 дюймовый монитор, но с утонченными рамками. В сравнении с предшественниками имеет расширенную базу функций.
Нео (Neo) – семидюймовый экран, выполненный в форме смартфона. Значки меню сделаны идентично значкам в iPhone.
Локи (LOKI) – монитор 7 дюймов с механическими кнопками и трубкой.
Танго (TANGO) – 9 дюймовый сенсорный дисплей.
Шерлок (SHERLOCK) – 10.1 дюймовый дисплей с сенсорным управлением.
Рокки (Rocky) – сенсорный семидюймовый экран. Модель с Wi-Fi позволяет подключаться к видеодомофону удаленно, контролировать и управлять всем процессом на расстоянии.
Мэрлин (Marilyn) – Семидюймовый дисплей с поддержкой CVBS, HD, FullHD. Есть запись на SD-карту с помощью реагирования датчика движения. Работает с многоквартирными домофонами. Версия с Wi-Fi модулем позволяет подключиться к маршрутизатору и через смартфон контролировать все процессы удаленно.
Фиолет (VIOLET) – лакшери версия на 10.1 дюйма. Самая дорогая из всех серий.

Видеодомофон «Тантос» Подключение

Простая схема подключения домофона «Тантос»

Для безошибочного подключения видеодомофона Тантос нужно сделать следующее:

К контроллеру можно подсоединить считыватель ключей, зуммер или клавишу, которая будет использоваться для открытия замкового механизма.
Зуммер и дверной датчик – это необязательные элементы, при этом кнопка открывания дверей и блока питания влияет на корректную работу всей системы. По необходимости можно установить дисплей, через который будет выполняться визуальный контроль.
Плата соединяется посредством клеммной колодки. К ее контактам подключаются соответствующие провода.

Настройка IP камеры Tantos

Настройка IP камеры Tantos. IP — камеры Tantos представляют собой экономичное решение для удаленного наблюдения за объектами в локальной сети и через сеть интернет в реальном времени. IP камеры Tantos — идеальное решение для малого и среднего бизнеса, а также для использования дома или в офисе.

Подключение IP камеры Tantos

Как и у всех IP камер на камерах серии Tantos для подключения используются разъемы Ethernet RG45 и разъем питания 12в. Заводской сетевой адрес IP камеры tantos по умолчанию — 192.168.1.10

Разметьте место установки камеры с помощью шаблона, просверлите отверстия и установите камеру. Подключите источник питания 12в 1А постоянного тока к разъему питания. При питании камеры по POE подключите кабель Ethernet RG45 к коммутатору с поддержкой POE.

При подключении питания — центральный контакт должен иметь контакт +12в! В разъем LAN включите кабель ethernet, а второй конец подключите к сетевой карте ПК (или роутеру).

Подключения устройства к сетевой плате ПК

Для начала работы с оборудованием необходимо сначала сделать настройки свойства сетевого подключения. Для работы с устройством необходимо изменить сетевые настройки компьютера, так, чтобы IP адрес сетевой карты был в пределах той же подсети и имел ту же маску, что IP адрес камер.

Для изменения сетевых параметров в Windows 10 необходимо щелкнуть ПРАВОЙ кнопкой мыши по кнопке ПУСК и выбрать пункт меню СЕТЕВЫЕ ПОДКЛЮЧЕНИЯ.

Затем выберите ETHERNET и НАСТРОЙКА ПАРАМЕТРОВ АДАПТЕРА

В открывшимся окне требуется выбрать необходимое сетевое подключение, которое будет использоваться для соединения с IP камерой и кликнув ПРАВОЙ кнопкой мыши выберите пункт меню СВОЙСТВА. В меню СВОЙСТВА необходимо выбрать пункт IP версии 4 (TCP/IPv4), и нажать СВОЙСТВА. В этом меню необходимо задать значение IP адреса, отличное от значения IP адреса камеры. (например IP адрес 192.168.1.15, с маской сети 255.255.255.0) и основным шлюзом 192.168.1.1. Остальные пункты настроек оставьте без изменений. После окончания сетевых настроек для закрытия меню и сохранения параметров нажмите ОК

Работа в Enternet Explorer

Запустите браузер IE ( ВНИМАНИЕ — Другие браузеры не поддерживаются ), в адресной строке наберите IP адрес камеры, т.е. 192.168.1.10

Появится окно предупреждения о необходимости установки элементов управления, нажмите ОК. Откроется окно приглашения и ввода пароля.

Нажмите Download , скачайте и запустите на исполнение файл vWebClient.exe, перед этим закройте браузер IE

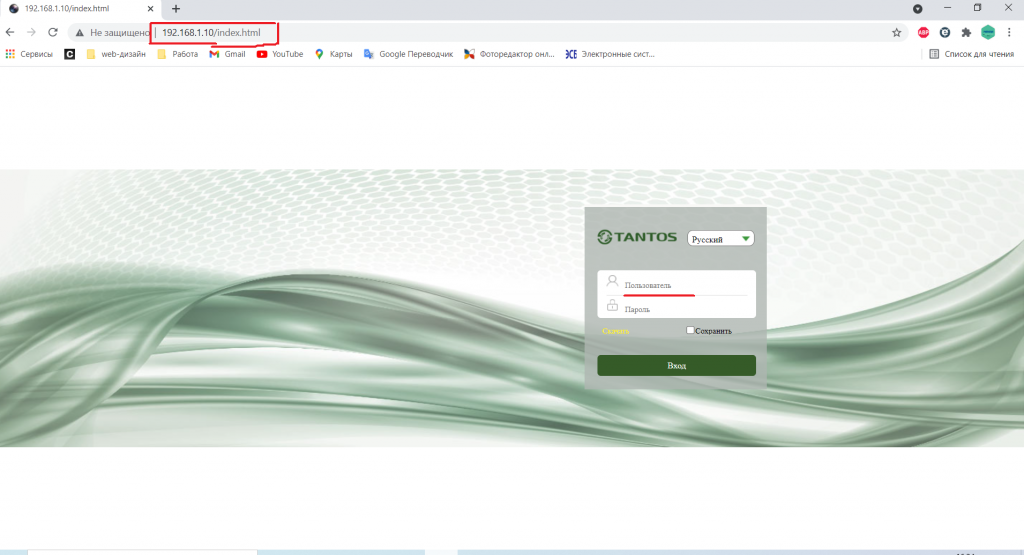

После установки vWebClient снова запустите IE, в адресной строке наберите IP адрес устройства. Для авторизации пользователя введите требуемый логин и пароль. По умолчанию Имя пользователя — admin, пароль — отсутствует. Нажмите ВХОД для авторизации пользователя. При успешной авторизации появится основная страница настроек камеры.

Заводские установки IP камеры Tantos

IP адрес — 192.168.1.10
Маска подсети — 255.255.255.0
Шлюз — 192.168.1.1
Основной DNS — 192.168.1.1
Резервный DNS — 8.8.8.8
Логин администратора — admin
Пароль администратора — отсутствует
HTTP порт — 80
RTSP порт — 554

Для сброса IP камеры в заводские установки дождитесь включения камеры, после чего нажмите и удерживайте кнопку RESET (если она предусмотрена конструкцией) на 10-15 секунд или обратитесь за технической поддержкой на сайт Тантос

Меняем IP адрес камеры

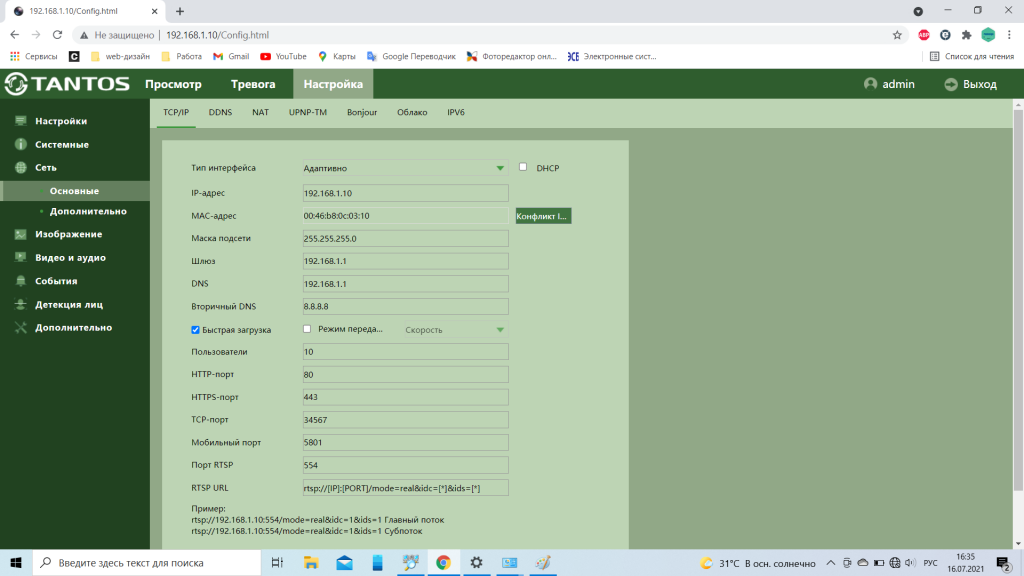

Для того чтобы поменять Ip адрес камеры с заводского 192.168.1.10, например на 192.168.75.23 необходимо подключиться к камере и зайти в меню НАСТРОЙКИ — СЕТЬ — ОСНОВНЫЕ

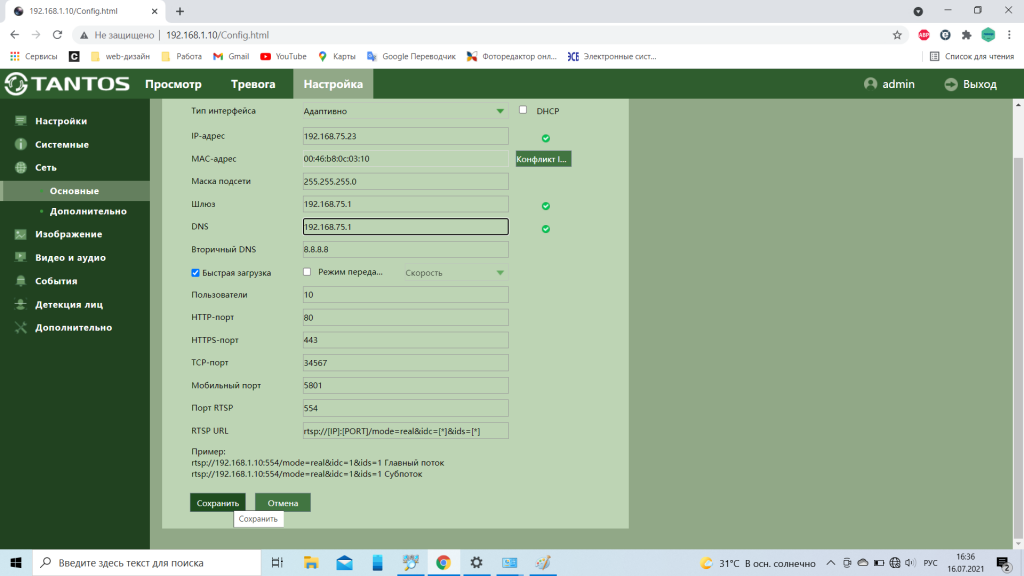

После этого меняем в строке IP адрес на новый например 192.168.75.23

При изменении адреса, следует обратить внимание на ШЛЮЗ и DNS. Например, если мы поменяли адрес камеры на другую подсеть, то и шлюз необходимо изменить

Работа с мобильными приложениями

IP камеры имеют возможность удаленного подключения к ним с мобильных устройств, для этого необходимо скачать в Google Play или App Store приложение TS VMS для телефона и TS VMS HD для планшета для подключения через статический IP адрес и для подключения через облачный сервис vms.tantos.pro.

Для подключения камеры через облачный сервис необходимо знать ОБЛАЧНЫЙ ID, его можно посмотреть в ГЛАВНОЕ МЕНЮ _ СЕТЬ _ ОБЛАКО. При этом в пункте СОСТОЯНИЕ должен быть статус ПОДКЛЮЧЕНО, что говорит о том, что камера подключена к облачному сервису через ИНТЕРНЕТ.

Рейтинг видеодомофонов

Чтобы отобрать достойных лидеров в рейтинг 2021 года, эксперты сначала проанализировали спрос, выяснив самые востребованные марки, модели. Топовыми названы недорогие устройства со стандартным набором опций, а также более дорогие варианты с расширенным функционалом. Ключевыми техническими характеристиками стали:

Тип связи устройства – цифровой, координатный;
Назначение – частный, многоквартирный;
Место монтажа – снаружи, на лестничной клетке;
Камера наблюдения – размер, качество картинки;
Полезные функции – трубка, спикер, запись, вывод на TV, смартфон;
Совместимости с другими домофонами;
Число камер, мониторов для одновременного подключения.

В учет брались отзывы покупателей, которые оценили функциональность техники на личном опыте. Определяющим фактором для большинства покупателей является цена, насколько она соответствует качеству, возможностям. Поэтому эксперты подготовили рейтинг лидеров, разделив номинантов по ценовым категориям.

Лучшие умные чайники

Дополнительная информация

Просто ограничиться знакомством с основными моделями недостаточно

Важно знать, как их использовать. Вполне можно самостоятельно подключить вызывную панель к домофону

Рассмотрим, как подключается Tantos iPanel2 к домофону Amelie. Сначала разворачивают основное устройство оборотной стороной, чтобы рассмотреть шлейфы.

Аналогичным образом переворачивают панель. Знакомятся с техническим паспортом, чтобы узнать, какие шлейфы за что отвечают.

Внимание: запрещается подсоединять друг к другу разнородные кабели. Как только все магистрали передачи данных и сеть питания подключены, включают домофон в розетку

Сразу после запуска устройства надо будет задать системное время. Дальнейшие действия описываются в инструкциях. Но обычно последовательность шагов такая:

нажатие кнопки назад (при появлении синего экрана);
нажатие кнопки настроек;
нажатие кнопки просмотра (если все нормально, тогда можно посмотреть на видео с камер).

Как именно подключать домофон к смартфону при помощи беспроводной сети, максимально точно расписывается в инструкции

Но повышенное внимание точно надо будет уделить скрупулезной точности адресации. Современные модели можно подсоединить напрямую, используя мобильные коммуникации

Полезно обратить внимание на дополнительные соображения при выборе устройств. Так, модели со считывателем, выпускаемые Tantos, могут подключаться напрямую к централизованным системам электропитания

Что касается версий с электрозамком, можно указать на такие преимущества:

низкая цена;
легкость закрепления;
возможность работы на самых разных дверях.

Последний момент особенно важен: можно не думать заранее, какой именно материал дверей для квартиры будет лучше. Однако проблема в том, что простой электромагнитный замок зависит от непрерывной подачи тока. Если электропитание нарушается, дверь окажется открыта

Для особенно важных объектов, где требуется обеспечить максимальную защищенность от злоумышленников, это очень важно. Но в жилых многоквартирных домах куда ценнее минимальная затрудненность эвакуации при чрезвычайных ситуациях

Независимо от вида домофона и его замка, надо подумать и про слаботочную систему. Подъездные видеодомофоны, рассчитанные на много абонентов, не могут работать без модулей сопряжения. Хороший модуль (иногда для простоты именуемый адаптером) совместим с продукцией различных производителей.

Чтобы вызывная панель, камера и экран работали в связке качественно, применяют только рекомендованный изготовителями кабель. Нельзя использовать для прокладки вне помещений кабели, не защищенные от ультрафиолета. Там, где ставится домофон, рекомендуют ставить произвольно выбранные подрозетники. Форма их непринципиальна, зато принципиально наличие всех требующихся проводов.

Строго запрещено:

вторгаться в конструкцию и изменять ее;
самостоятельно чинить домофон;
ставить его в сырых и влажных местах;
нарушать требования по параметрам сетевого питания;
допускать попадание внутрь воды;
мыть и чистить устройство агрессивными/абразивными веществами;
монтировать детали домофона там, где создаются мощные электромагнитные поля;
использовать устройство при недопустимой температуре.

Обзор видеодомофона Tantos смотрите далее.

CTV M1702

CTV M1702

– видеодомофон бюджетного сегмента с базовыми техническими характеристиками и ограниченным набором опций. Одно из ключевых преимуществ и особенностей данной модели – легкий монтаж оборудования, простая эксплуатация, высокая надежность. Оборудование идеально справляется с основной задачей – организацией двусторонней аудиосвязи, трансляцией видео с входной группой. Для дистанционного управления замочным механизмом необходимо приобрести и подключить в систему электромагнитный или электромеханический замок.

Видеодомофон CTV M1702 считается самой бюджетной моделью, которая имеет функцию автоматической записи изображений при активации датчика движения. Он особенно популярен среди владельцев загородных дач, так как имеет низкую стоимость, но выполняет на высоком уровне функции переговорного устройства и прибора управления доступом. Этого достаточно для обеспечения базового уровня безопасности в квартире и небольшом частном доме.
