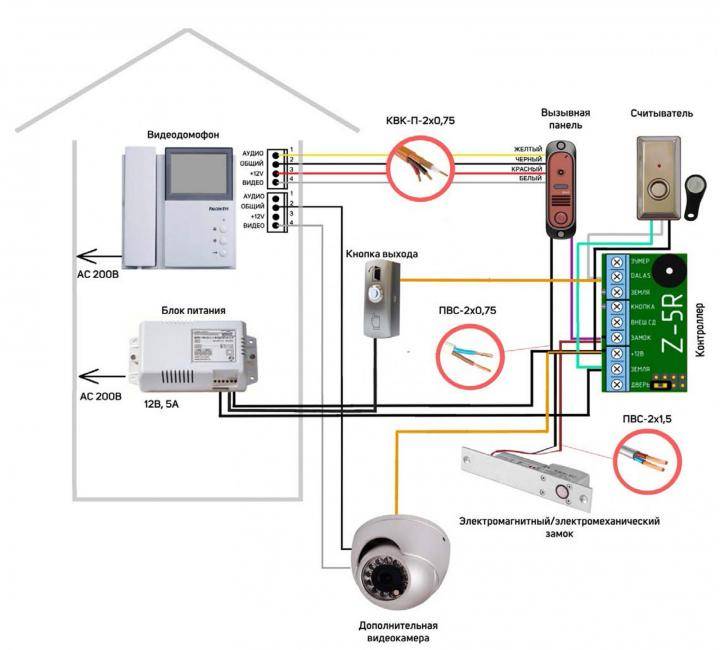

Схема подключения домофона с электромагнитным замком в частный дом

Подключение монитора домофона

Когда наступает момент подключения, с конца кабеля снимается изоляция, а жилы маркируются следующим образом:

жила для передачи аудиосигнала – “А”

для передачи видеосигнала – “V”

питание вызывной панели – “B+”

земля или минус – “GND”

Такой же маркировки придерживайтесь, ориентируясь по цветам, на обратной стороне кабеля возле видеодомофона.

Для надежности контактного соединения жилы можно опрессовать наконечниками.

Далее через колонну и по калитке нужно проложить второй отрезок кабеля — от вызывной панели до эл.механического замка. По стене забора кабель можно защитить пластиковым каналом, а на калитке сделать гибкий переход.

С этого отрезка также снимаете изоляцию, а жилы подписываете следующим образом:

два провода — ”замок”

”B+” – питание от вызывной панели

”GND” – земля, он же минус

Такое же обозначение делается на втором конце кабеля возле замка.

После этого можете засыпать траншею и производить отделочные работы.

В доме видеодомофон подключается к ближайшей розетке. Если ее поблизости нет, придется проложить кабель ВВГнг-Ls 2*1,5мм2 и установить ее рядышком.

Переходим к непосредственному подключению панели видеодомофона.

Закрепляете поддерживающий кронштейн на стене и подключаете четыре промаркированных провода на свои клеммы: аудио выход, видео выход, питание, земля.

На некоторых мониторах таких клемм нет, зато присутствуют пиновые разъемы, предназначенные для подключения одновременно нескольких устройств – видеокамер, интеркома, еще нескольких панелей.

Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой.

Если у вас от штекера отходит не четыре провода, а пять, скорее всего у вас модель со встроенным БУЗ. Пятый проводок это и есть отдельное питание.

Такие устройства сносно работают только при малых расстояниях, когда от монитора до калитки не более 5 метров. Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.

После подключения фиксируете монитор на кронштейне.

Дополнительное оборудование

При использовании любой из методик монтажа замков электромагнитного типа возможно оснащение конструкции дополнительным функциональным блоком в виде видеодомофона. Схема установки и подключения устройства замка остается неизменной и может иметь несколько вариаций. Однако для подключения видеосвязи предпочтительней монтаж изделия на верхнюю внутреннюю часть дверного косяка.

Для изготовления индивидуальных электронных ключей под замок применяется специальный контроллер с программной кодировкой под главный мастер-ключ. Такая система оправдана при установке электромагнитного замка на входе в офисное помещение либо подъезд.

Как работает БУЗ?

При закрытии электромеханического замка БУЗ накапливает напряжение, поступающее от домофона, при нажатии кнопки открывания посылает импульс тока на электрозамок. Это устройство подходит для любого электромеханического замка, защелки и видеодомофона. Кроме того, БУЗ действует как предохранитель: предотвращает перегрев катушки, подгорание контактов, вызванное систематическим нажатием кнопки, исключает возможность инверсии полярности подключения. Блок управления замком будет очень актуален в офисах или общественных зданиях, где частота использования домофона увеличивается.

Вызывная панель

Материалом для качественных блоков вызова служит укреплённый металлический сплав толщиной 8-11 мм, покрытый антикоррозионным составом. Крепления комплектуются винтами без шлицов, что даёт дополнительную защиту от снятия.

Существуют два типа вызывных панелей по принципу крепления:

Накладные модели менее надёжны перед внешним воздействием, так как их элементы выступают над стеной. Крепление производится под углом для удобства пользования, посредством установки на угловую накладку. Для защиты от дождя существует специальный козырёк. Крепление всего комплекта производится на 4-6 дюбелей.

Встраиваемые модели более надёжны, но их монтаж требует больших трудозатрат. Необходимо выбить в стене нишу по габаритам встраиваемой пластиковой коробки, закрепить с помощью цемента и дополнительных креплений входящих в комплект.

Прорезать штрабу от установочной коробки до отверстия вывода кабеля.
Обязательно размещение кабеля в пластиковой гофре или металлическом рукаве.
Зашпатлевать штрабу и щели возле монтажной коробки.
Закрепить в нише устройство, подключить питание, передающие и управляющие провода по схеме.
Закрепить внешнюю антивандальную панель.

Важно! Нельзя устанавливать вызывное устройство с камерой в местах ярко освещённых солнцем или напротив источника искусственного освещения.

Высота установки видеодомофонной вызывной панели обычно 1400 – 1500 мм от пола. В таком случае угол обзора камеры охватывает голову и грудь посетителя в диапазоне от 1800 – 1200 мм, при условии, что объект находится не ближе 0,5 м от объектива камеры.

Устройство электромагнитного замка и принцип его работы

В состав электромагнитного замка для домофона входят такие компоненты:

электромагнит (сердечник с обмоткой) высокой коэрцитивной силы;
дверная панель;
контроллер управления замком.

Принцип работы замка данного типа достаточно прост: электромагнитное поле, созданное мощным магнитом, находится под постоянным напряжением, что приводит к блокировке двери. Как правило, на замок подается питание 12-24 В, при силе тока до 0,7 Ампер создается усилие до 600 килограмм. Открыть дверь можно только после отключения электротока. В домофонных системах это происходит после нажатия кнопки на контроллере.

Правила выбора электромагнитного замка

Современный рынок охранных устройств предлагает электромагнитные замки для домофонов разных ценовых категорий:

AccordTEC ML-180K с силой удержания 180 кг – экономный вариант организации контроля доступа на объект. Цена такого электромагнитного замка всего 1000 рублей. Несмотря на низкую стоимость, он обладает отличными эксплуатационными характеристиками. Эту модель часто выбирают для оснащения объектов с высокой проходимостью, например, многоквартирных домов или офисных зданий.
FalconEye FE-L500W с силой удержания 500 кг можно купить за 2100 рублей. Такая модель отличается высокой влагозащитой и широким диапазоном рабочих температур. Электромагнитный замок от Фалькон снабжен индикатором состояния, который сигнализирует о положении двери.
Aler AL-250SV принадлежит к более дорогостоящей категории электромагнитных замков (цена 11 000 рублей). Врезной замок отличается компактными размерами, благодаря чему все его элементы после монтажа становятся практически незаметными. Контроль работоспособности осуществляется за счет работы датчика Холла. Эту модель лучше всего устанавливать на распашные или маятниковые двери.

А вот про подключение электромагнитного замка к домофону смотрите в следующем видео:

Принцип работы

Принцип работы изделия заключается в активизации магнитных элементов в результате подачи напряжения на обмотку и корпус через провода и клеммы сердечника. В результате этих действий от напряжения величиной от 5 Вт возникает сила сцепления магнитов в 150 кг и более.

При выключении напряжения и открытии замка образуется колебательный контур с переменным током. Процесс разрядки, благодаря наличию конденсатора происходит через обмотку. При этом изменяется полярность элемента магнита. Остаток тока уходит на перемагничивание.

Вызывная панель

Панель вызова служит для идентификации гостей и посетителей. Она подключается к монитору напрямую и получает питание от него. В зависимости от модели панель включает следующие элементы:

Реле, предназначенное для управления замком;
Подсветку, обеспечивающую видимость в темное время суток;
Микрофон и динамики для двусторонней связи.

Сначала нужно определиться с местом для установки панели. В многоквартирном доме ее можно поставить как на входе в подъезд, так и у дверей квартиры (а можно сделать параллельное подключение и установить сразу две панели). Оптимальная высота ее расположения – 1,4-1,6 м от земли или пола. Если все элементы системы приобретаются отдельно, следует учесть, чтобы видеосигнал, передаваемый камерой, соответствовал сигналу, принимаемому монитором.

Обзорный угол встроенной видеокамеры – около 60 градусов. Он должен охватывать все пространство около входа. Если панель вызова монтируется на улице, лучше выбрать более дорогостоящее, но безопасное устройство, обладающее антивандальными свойствами, устойчивое к механическим и природным воздействиям. Сперва делается сквозное отверстие для проводов, затем крепится сама панель с помощью дюбелей. Для защиты объектива от прямых солнечных лучей можно сделать над нею козырек.

Подключаем и настраиваем электромагнитный замок своими руками

Владелец электромагнитного замка, решивший установить и подключить его самостоятельно, должен приступить к работе с внимательного изучения инструкции и схемы подключения. Если основной механизм уже установлен, необходимо установить вспомогательные устройства: считыватель кода и кнопку выхода. Для работы вам понадобятся:

электрическая дрель;
саморезы по дереву или металлу;
карандаш;
отвертка.

лучше всего разместить считыватель как можно ближе к замку и кнопке выхода на дверной коробке.

Для дальнейшей работы вам понадобится двухжильный кабель сечением 0,5 мм. Рекомендуется использовать кабель, а не провод, от внешних повреждений защитит дополнительное защитное покрытие. Порядок действий должен быть следующим:

Изучение схемы подключения замка к контроллеру. Нитки бывают разного цвета, что значительно облегчает работу.

Схема подключения контроллера электромагнитного замка

Прокладка кабеля от замка к контроллеру. Кабель необходимо разместить так, чтобы его можно было спрятать под профилями дверной коробки. Для установки на створку используется гофрированная труба или специальные кабельные каналы, которые крепятся к двери.

Так выглядит трос, идущий по дверному полотну

Монтаж всех компонентов схемы подключения замка. Во избежание короткого замыкания подключайте силовые контакты в последнюю очередь.

Подключите замок к источнику питания и проверьте его работу. Если все сделано правильно, при подключении контроллера к сети раздастся звуковой сигнал.
Отключите блок от источника питания, установите контроллер в исходное положение рядом с источником напряжения, например, розеткой 220В, и снова подключите его.
Теперь можно приступить к настройке электромагнитного замка:
если замок управляется картой с зашифрованным кодом, необходимо нажать кнопку «Зарегистрироваться» и по очереди поднести каждую карту к считывателю, после чего снова нажать кнопку «Зарегистрироваться». Замок запрограммирован;
аналогичным образом настраивается кодовый замок: после нажатия кнопки «Зарегистрироваться» желаемый код вводится и фиксируется повторным нажатием кнопки.
невидимые замки дистанционного управления предварительно сконфигурированы.

Проверить работу настроенного запирающего устройства.

Электромагнитный замок установленной карты

Подключение электромагнитного замка завершено.

Основные технические параметры

Электромагнитный замок обладает рядом характеристик, которые стоит учесть в процессе выбора и покупки устройства.

Среди них:

Сила удерживания. Как правило, электромагнитные запирающие изделия имеют большую нагрузку на отрыв (измеряется в килограммах). В продаже можно встретить изделия, имеющие удерживающую силу от 100 до 1000 килограмм и больше. При выборе товара одного производителя учтите, что шаг между разными моделями составляет от 50 до 100 килограмм. Для межкомнатных дверей достаточно силы удержания, равной 150 кг, а для входных, этот параметр должен быть от 250 и более. Для металлических требования и того выше — от 1000 кг.
Остаточная намагниченность. В процессе эксплуатации бывают ситуации, когда дверь с электромагнитным замком открывается с большим трудом. Это связано с наличием остаточной намагниченностью ЭМЗ, вызванной ошибками в технологическом процессе или неправильным выбором параметров магнита. Оптимальная остаточная намагниченность должна быть не больше 1,5 — 2 кг.

Можно ли самому

Если Вы желаете сэкономить, или Вам попросту нравится работать собственными руками – пользуясь руководством из Интернета, Вы без особых проблем сможете подключить видеодомофон и настроить его до полной работоспособности.

Каких-то серьезных сложностей в поставленной задаче нет – сам процесс требует минимальных навыков и знаний, а с помощью приведенной ниже информации с решением вопроса справиться сможет каждый желающий.

Опустим процесс выбора и покупки домофона – это вопрос отдельный и требующий внимания. Предположим, что Вы решили его, и выбранная модель лежит у Вас дома, дожидаясь подключения.

Схема проста: Вам просто необходимо соединить проводом два устройства (панель вызова и монитор, расположенный внутри дома). Весь процесс можно условно разбить на следующие пункты:

1. Подключение панели вызова. 2. Прокладка кабеля от панели вызова до монитора. 3. Подключение монитора. 4. Подключение управления замком.

Теперь – последовательно и подробно о каждом пункте установки. В качестве примера возьмем видеодомофон, имеющий одну панель вызова. Такая схема наиболее распространенная, хотя, конечно, встречаются и системы, имеющие по две панели, или даже больше (в основном это применяется в крупных офисах или в больших частных домах, когда имеется несколько входов).

Особенности монтажа электрозамка

На подключение электрозамка потребуется от 45 минут до 2-3 часов – все зависит от типа замка и наличия необходимого опыта. Подвесные механизмы проще в установке, а врезные – намного сложнее. Но если вам предстояло работать болгаркой и дрелью, то особых проблем возникнуть не должно.

Для подключения электромеханического замка вам потребуются:

Купить сам запорный механизм;
Подготовьте перфоратор или дрель;
Примените знаки.

Чаще всего устройство монтируется с помощью Т-образного уголка, который соединяет каркас и профиль. Для этого необходимо предварительно разметить места отверстий под крепеж.

Этот этап считается самым ответственным. От точности и аккуратности этих работ зависит дальнейшее подключение электромеханического замка. Отверстия под винты можно просверлить сразу после разметки.

Затем в дверной коробке необходимо просверлить отверстия, через которые будет проложен электрокабель. Такую же работу нужно проделать с противоположной стороны двери: там, где профиль соединяется с коробкой.

Схема соединения электрозамка с контроллером

Кабель необходимо подвести к распределительной коробке, на которой будет установлена внешняя панель и считыватель. Если есть места, где кабель перекручивается, его необходимо поместить в выделенный канал. Особенно это касается навесных замков, установленных на калитках.

Затем, продолжая подключение электрозамка, необходимо расположить ответную часть согласно спецификации чертежа дверной коробки. Сделать это можно несколькими способами:

Вырезать в дверной коробке проем необходимого размера болгаркой;
Подложите металлические пластины под ответную часть;
Подключите домофонную видеодомофонную гарнитуру к панели вызова.

Как соединить электрозамок и видеодомофон?

Самый простой способ – подключить вызывную станцию к монитору. Такая система не требует дополнительных элементов, только соединительный кабель. Лучшая кабельная разводка – витая пара. Этот продукт включает в себя несколько пар изолированных проводов, скрученных вместе.

Наружная панель подключается на расстоянии полутора метров от пола. А монитор видеодомофона следует подключать на максимально удобной высоте.

Для подключения устройства на большое расстояние вам понадобится специальный комбинированный кабель, который может одновременно передавать аудио- и видеосигналы, а также электричество. Такой кабель содержит несколько гибких жил разного цвета, один из которых оплетен медной проволокой.

Для выполнения установки требуется правильная схема подключения. В основном на внешнем блоке и на видеодомофоне все контакты клемм имеют цветовую кодировку или пронумерованы. Цвета монитора и вызывной панели могут отличаться.

Существуют модели видеодомофонов, в которых замок подключается не к домофону, а к его монитору. В этом случае схема подключения сильно не изменится.

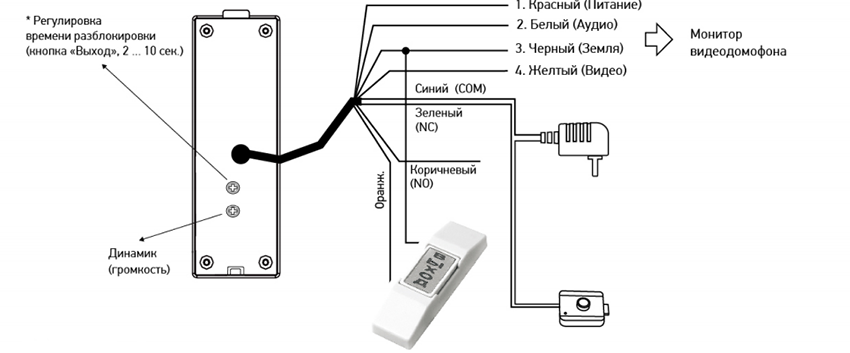

Подключение замка к монитору

Главные преимущества электромеханических замков

Хотя инструкция по установке такого блока может показаться очень сложной, у таких устройств много разных преимуществ, среди которых стоит выделить:

Высокая надежность;
Продолжительность;
Возможность применения в разных условиях;
Цена;
Легкость комбинирования электромеханических цепей с другими системами безопасности.

Узнать принцип работы такого блока вы сможете посмотрев это видео:

Установив на воротах видеодомофон и соблюдая все условия подключения электрозамка, можно исключить необходимость выходить из дома, чтобы впустить посетителя.

Post Views: 110

Схема подключения аудиодомофона

Основное отличие при подключении аудиодомофона по сравнению с видео – расположение реле управления замком. В данном варианте оно располагается в аудиотрубке, а не в вызывной панели. Применяемый кабель для соединения трубки с панелькой – КСПВ или ШВВП. Максимальное расстояние, заявляемое производителями – до 150 метров. А вот сечение каждый производитель указывает разное: в инструкции к DP-2S указано сечение в один квадрат для 150 метров, а в инструкции к TS-203Kit – 0,33 кв.мм для аналогичного расстояния.

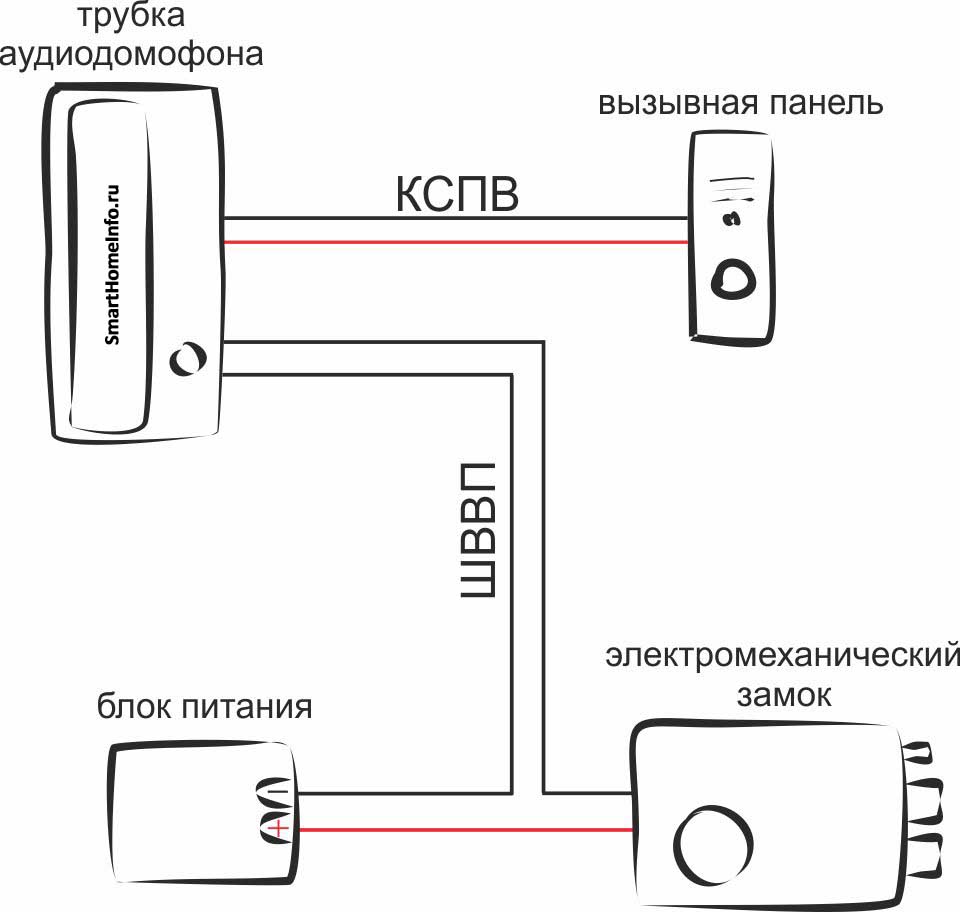

Схема подключения с электромеханическим замком:

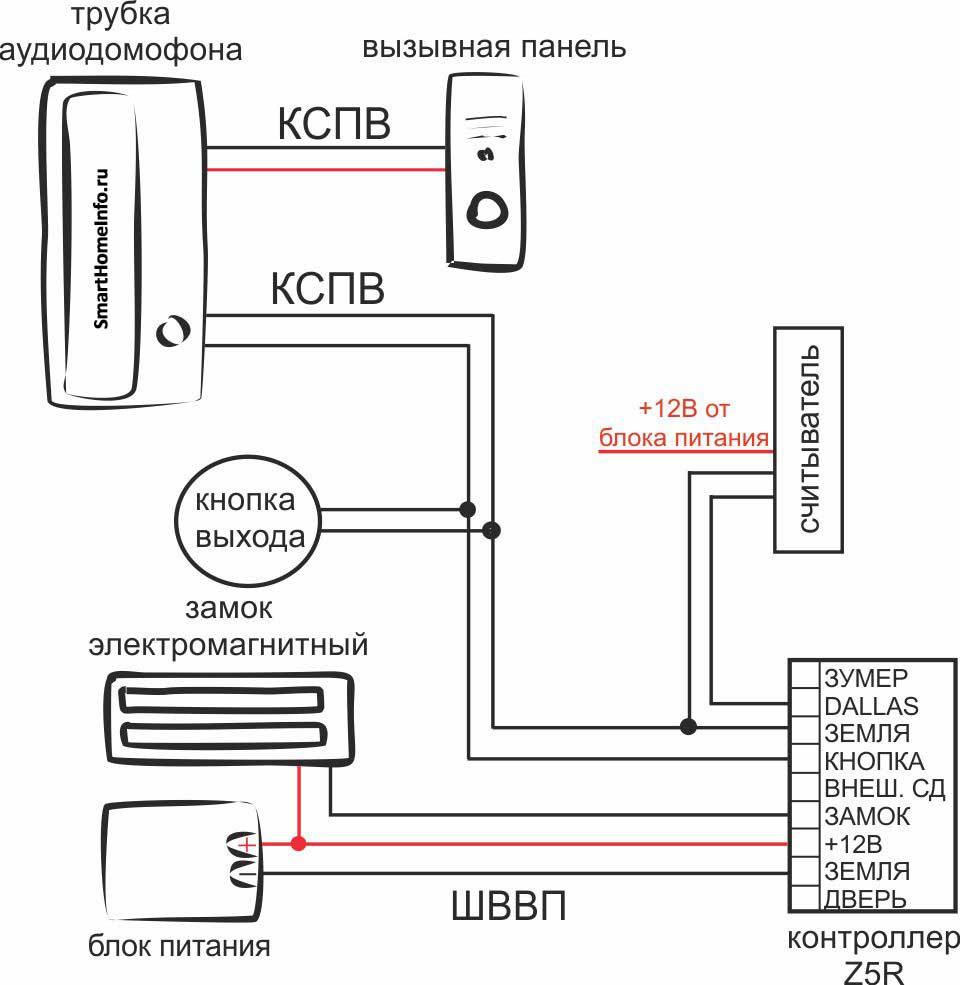

Схема подключения аудиодомофона с электромагнитным замком выглядит следующим образом:

Как прокладывать кабеля?

Провода и кабеля можно проводить с помощью специальных труб из гофры, а также используя пластиковые или металлические трубы.

Первый вариант отлично подойдет, если вам надо протянуть провода снаружи или за стеной из гипсокартона, также дополнительной возможностью будет укладка проводов с помощь кабель-канала.

Под землей лучше всего использовать трубы из полиэтилена с низким давлением и закапывать их стоит примерно на глубины в полметра.

Помните, что при прокладке кабеля для домофона силовые и сигнальные провода не стоит размещать в одном месте, при их близком расположении с большой вероятностью появятся наводки в виде звуковых сигналов во время разговора и помех на видеосвязи.

Вот еще немного советов, которые помогут качественно установить домофон:

Преимущества и недостатки устройства

Как и любые другие запорные механизмы, электромагнитные замки имеют свои плюсы и минусы.

Преимущества:

Бесшумность работы;
Продолжительный ресурс;
Возможность совмещения с домофоном, кнопкой вызова, панелью ввода кодов и другими механизмами;
Современный внешний вид.

Недостатки:

Большие габариты и вес;
Высокие требования к подаче напряжения;
Простота повторного проникновения (после успешного первого взлома).

Электромагнитный замок напрямую зависит от электричества. Без подачи питания он перестает выполнять поставленные задачи. Эту особенность можно причислить к преимуществам и недостаткам устройствам.

С позиции пожарной безопасности это плюс, ведь при отключении напряжения двери в комплексах с большим скоплением людей должны открываться.

Если исходить из условий безопасности, отключение электромагнитного запирающего устройства при потере напряжения — минус, ведь упрощается задача для злоумышленника, планирующего пробраться в квартиру или дом.

Вот почему при монтаже таких устройств часто применяются ИБП (источники бесперебойного питания).

Назначение и общая схема

Видеодомофон – переговорное устройство с возможностью отображения посетителя и предоставления ему доступа в помещение без необходимости с ним прямого контакта.

В настоящее время разработано большое количество вариантов этих устройств.

Они могут различаться :

типом дисплея: цветной, черно-белый, ламповый, жидкокристаллический;
типом воспроизведения звука: телефонная трубка или громкое воспроизведение, а также с мобильного телефона с поддержкой 3G;
типом клавиатуры: сенсорная или тактильная;
типом замка: электромеханический или электромагнитный.

Схема подключения состоит из:

вызывной панели с кнопкой, камерой и микрофоном;
электро- или электромагнитного замка;
электромагнитного реле;
блока питания 12 B;
соединительных проводов.

Схемы подключения дополнительного оборудования

Многие современные модели видеодомофонов имеют расширенный интерфейс. К ним можно подключить дополнительное оборудование: видеокамеры, вызывные панели, дополнительные блоки памяти.

Такие устройства повышают уровень безопасности и комфортность пользования аппаратурой. Особой проблемы как подсоединить видеодомофон к нескольким разнотипным устройствам не возникает.

Контакты на шинах видеопанели и клеммы на удалённых устройствах имеют соответствующую маркировку, у большинства производителей стандартизированную.

1. Схема подключения дополнительной камеры и вызывной панели с контроллером электромеханического замка.	2. Схема подключения двух вызывных панелей и двух замков с дополнительными источниками питания.

3. Подключение двух мониторов к одной вызывной панели. Сигнал вызова передаётся одновременно на оба устройства.	4. Подключение дополнительного блока памяти для расширения функции видеосъемки.

Преимущества и недостатки устройства

Как и любые другие запорные механизмы, электромагнитные замки имеют свои плюсы и минусы.

Преимущества:

Бесшумность работы;
Продолжительный ресурс;
Возможность совмещения с домофоном, кнопкой вызова, панелью ввода кодов и другими механизмами;
Современный внешний вид.

Недостатки:

Большие габариты и вес;
Высокие требования к подаче напряжения;
Простота повторного проникновения (после успешного первого взлома).

Вот почему при монтаже таких устройств часто применяются ИБП (источники бесперебойного питания).

Программирование ключей

Перед началом функционирования видеодомофона в его память необходимо записать коды ключей. Независимо от типа ключей или магнитных карт и модели считывающего устройства в каждом комплекте обязательно должен быть мастер ключ. Его необходимо запрограммировать первым и не использовать. Делается это довольно просто. После первого включения видеодомофона устройство выдаст звуковой и световой сигнал. В это время необходимо коснуться одним из ключей контактного считывателя и удерживать пока слышится сигнал. В дальнейшем именно этот ключ будет давать доступ к административным функциям устройства: запись блокирующих ключей, изменение системных настроек и т.п.

Виды домофонов и их особенности

Есть два типа домофонов, которые успешно можно использовать как в частном доме, так и в многоквартирном здании: цифровые и координатно-матричные. Оба вида показывают высокую надежность, но их подключение несколько отличается.

Цифровые

Внешний вид цифрового домофона

Работа этого устройства заключается в следующем:

Сигнальный звонок передается системой двухпроводной линии.
В ней определяется номер нужной квартиры.
В этом варианте применяются джамперы, передающие сигнал определенному абоненту по витой сетке.

Трубка в каждой квартире имеет микросхемы. К такому контроллеру можно подключить как целиком подъезд, так и только один этаж.

Устройства с координатно-матричной системой

Внешний вид координатно-матричного домофона

Особенностью этих домофонов является относительная простота монтажа. К координатному прибору связи подключается коммутатор. Именно этот элемент переключает вызов на определенную трубку.

Подключение этого устройства к каждой квартире происходит при помощи двух кабелей. Номера их не повторяются. Связь устанавливается путем передачи сигнала к коммутатору. Затем модулятор обрабатывает полученный сигнал и подключается к нужному кабелю. Далее благодаря реле происходит соединение с квартирой.

Схема подключения блока вызова домофона

Чаще всего применяется параллельное соединение. Это намного облегчает работу, если решили устанавливать домофон своими руками. Главное, нужно помнить о полярности вызывной панели, трубок в квартирах и электрозамка.

Если сделать соединение неправильно, то нарушится работа не только определенной ветки, но и системы в целом. На схеме видно, как подключается блок управления домофоном.

На рисунке показано, как подключить блок управления домофона

Прокладывание кабеля

Прокладка соединительных проводов между панелью вызова и монитором – самый сложный и ответственный момент подключения видеодомофона. От этого напрямую будет зависеть качество работы и надежность всей системы.

Кабель можно «пристегнуть» крепежами к стенам и потолку, но лучше всего, конечно, проложить его по специальному каналу, проделанному в стене, или пустить по плинтусам, также нужно обратить внимание на наличие необходимой изоляции. Именно поэтому установку видеодомофона рекомендуется осуществлять во время проведения ремонтных работ

Примерная схема расположения элементов

Для стабильной и качественной передачи сигнала длина проводов не должна превышать 50 м. Обычно используется мультикабель ШСМ, состоящий из трех жил:

Желтой (трансляция видео);
Синей (трансляция звука);
Оранжевой (питание, 12 В).

Подключать контакты следует внимательно, ошибки при подключении, например, подсоединение провода питание к видеовыходу панели вызова может испортить устройство. Если расстояние между монитором и панелью превышает 50 м, следует использовать коаксильный кабель.

Самым оптимальным вариантом будет установка монитора и панели по разным сторонам одной стены, что исключит любое, умышленное либо неумышленное, повреждение кабеля.

Особенности электрозамков

Что представляет собой такое запирающее устройство? Это одна из разновидностей электрического замка. Его принцип действия основан на механическом воздействии на запирающий механизм, которое создается соленоидом или миниатюрным электродвигателем.

К преимуществам этой модели относятся ее уникальные характеристики.

Ведь в ней соединены в одно целое лучшие качества традиционных замков и высокий уровень комфортности. В конструктивном плане он отличается от классического тем, что может управляться как пластиковой картой или дистанционным брелоком, так и классическим ключом.

Внешне такие замки схожи с классическими врезными и накладными моделями. Единственным отличием является наличие запорных элементов, оснащенных электрическим устройством, в которое входят ригели и соленоид.

Смотрим видео, принцип работы и устройство:

Установка замка во многом повторяет монтаж обычных моделей. Но запирание двери обеспечивается запорным ригелем, подключенным к электроприводу. Следовательно, к замку подходят провода от устройства управления.

Подводим итоги

Обращаем внимание: мы не указывали цветовую маркировку, поскольку она может отличаться у различных производителей. Без чтения инструкции здесь обойтись не получится

В том случае, если используются уже бывшие в употреблении устройства, документы к которым не сохранились, рекомендуем воспользоваться поиском в интернете. Для подавляющего большинства аппаратов необходимые сведения в сети имеются.

В том случае, если у вас недостаточно опыта в работе с электрикой, рекомендуем перед началом установки всех компонентов протестировать их, чтобы понять порядок соединения. Для этого достаточно небольшого отрезка кабеля — можно собрать всю конструкцию на рабочем столе, и только затем переносить в полевые условия.

Домофон с электромеханическим замком — удобное решение как для частного дома, так и для квартиры, в которой такая конструкция может заменить обычный звонок.
